Слайд 1

Описание слайда:

Лекция № 2-3 Тема №1 « Общие сведения об информационно- измерительных системах. Принципы классификации и основы структурной реализации ИИС».

Слайд 2

Описание слайда:

Вопросы лекции: Вопросы лекции: 1.Назначение и виды ИИС. Классификация ИИС. 2.Особенности метрологического обеспечения ИИС. 3.Измерительные преобразователи ИИС. •Основные термины и определения •Комбинированные преобразователи •Измерительные цепи преобразователей •Основные технические характеристики •Погрешности измерительных преобразователей

Слайд 3

Описание слайда:

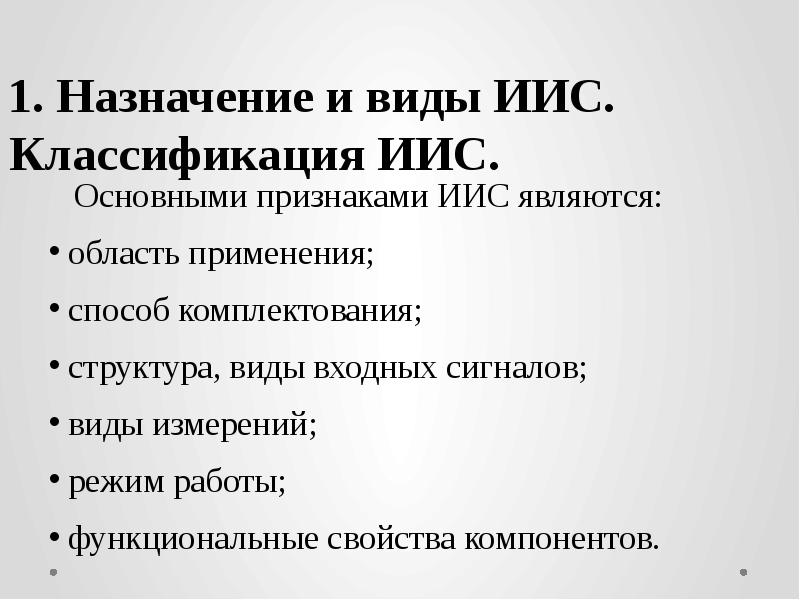

1. Назначение и виды ИИС. Классификация ИИС. Основными признаками ИИС являются: область применения; способ комплектования; структура, виды входных сигналов; виды измерений; режим работы; функциональные свойства компонентов.

Слайд 4

Описание слайда:

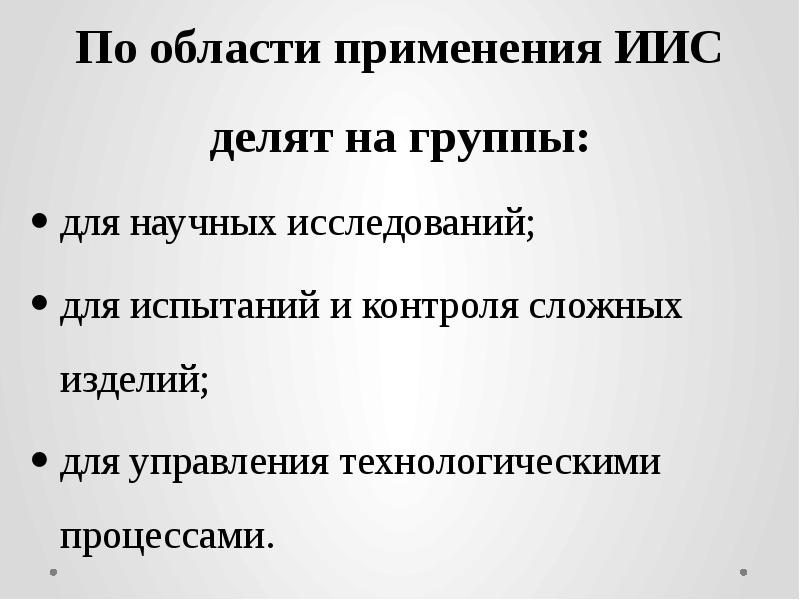

По области применения ИИС делят на группы: По области применения ИИС делят на группы: для научных исследований; для испытаний и контроля сложных изделий; для управления технологическими процессами.

Слайд 5

Описание слайда:

По способу комплектования: По способу комплектования: агрегатированные; неагрегатированные, состоящие из компонентов, специально разработанных для конкретных систем. Агрегатированные ИИС, включают универсальное ядро - ИВК, на основе которого, используя датчики различных физических величин можно строить ИИС различного назначения.

Слайд 6

Описание слайда:

По структурным признакам: По структурным признакам: системы параллельно-последовательной структуры (наличие ИК циклически коммутируемого с множеством датчиков); системы параллельной структуры, включающие множество одновременно работающих каналов, выходные системы которых преобразуются функциональным единым преобразователем и обрабатываются в одном вычислительном устройстве.

Слайд 7

Описание слайда:

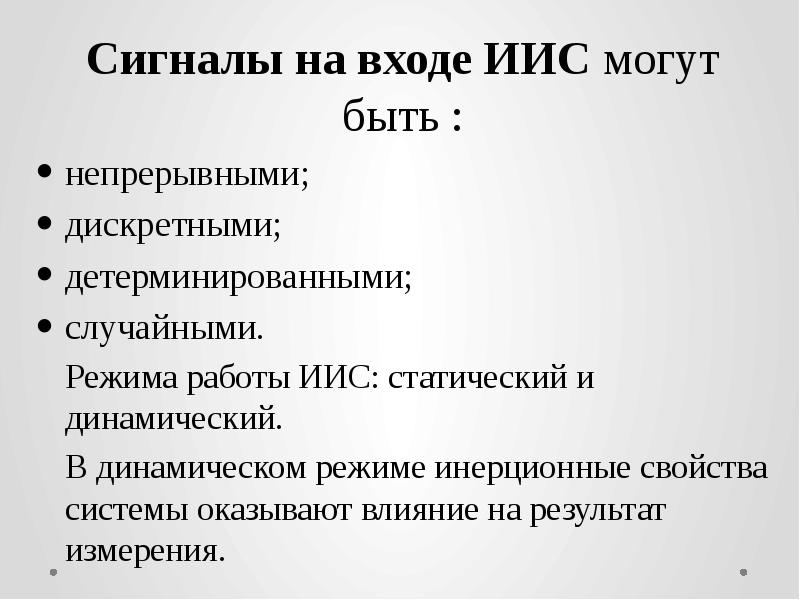

Сигналы на входе ИИС могут быть : Сигналы на входе ИИС могут быть : непрерывными; дискретными; детерминированными; случайными. Режима работы ИИС: статический и динамический. В динамическом режиме инерционные свойства системы оказывают влияние на результат измерения.

Слайд 8

Описание слайда:

Под компонентом ИИС понимают входящие в состав ИИС технические устройства, выполняющие одну из функций, предусматриваемых процессом измерений и преобразования измерительной информации в другие виды информации. Под компонентом ИИС понимают входящие в состав ИИС технические устройства, выполняющие одну из функций, предусматриваемых процессом измерений и преобразования измерительной информации в другие виды информации. В соответствии с функциями, компоненты подразделяют на : измерительные; связующие; вычислительные ; информационные.

Слайд 9

Описание слайда:

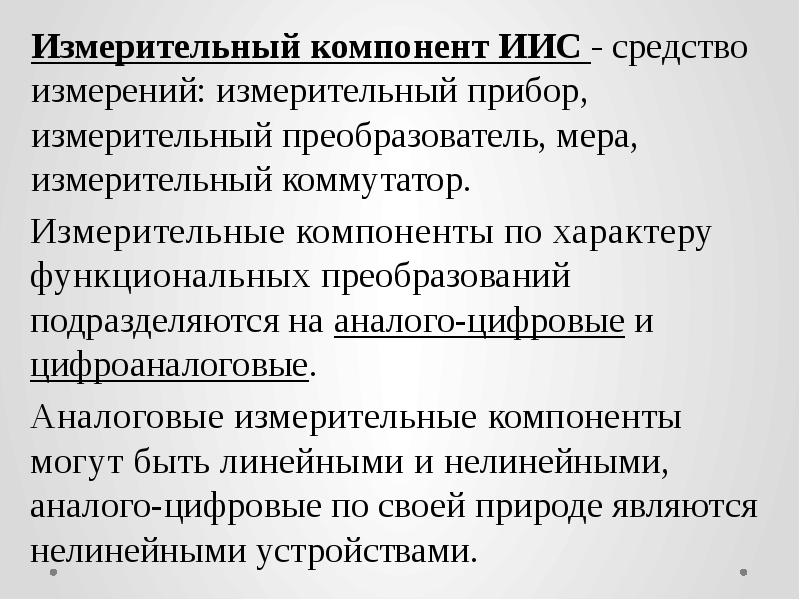

Измерительный компонент ИИС - средство измерений: измерительный прибор, измерительный преобразователь, мера, измерительный коммутатор. Измерительный компонент ИИС - средство измерений: измерительный прибор, измерительный преобразователь, мера, измерительный коммутатор. Измерительные компоненты по характеру функциональных преобразований подразделяются на аналого-цифровые и цифроаналоговые. Аналоговые измерительные компоненты могут быть линейными и нелинейными, аналого-цифровые по своей природе являются нелинейными устройствами.

Слайд 10

Описание слайда:

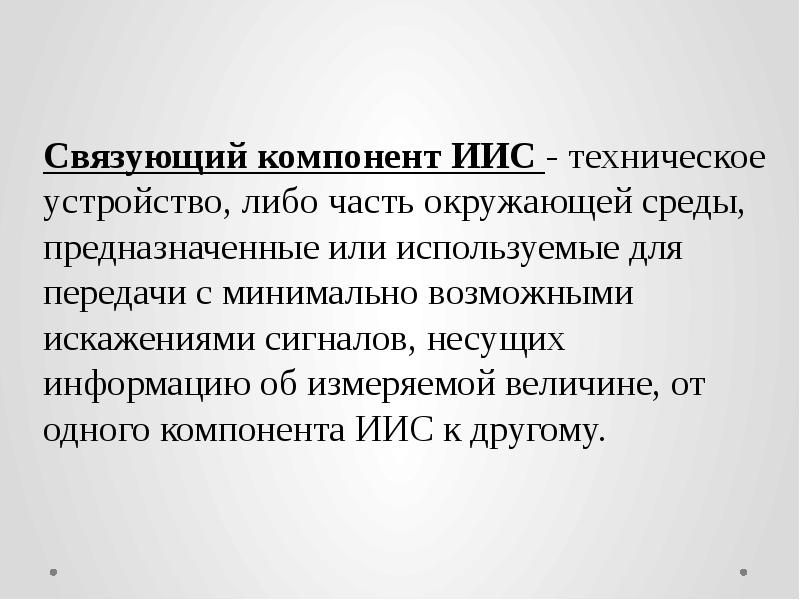

Связующий компонент ИИС - техническое устройство, либо часть окружающей среды, предназначенные или используемые для передачи с минимально возможными искажениями сигналов, несущих информацию об измеряемой величине, от одного компонента ИИС к другому.

Слайд 11

Описание слайда:

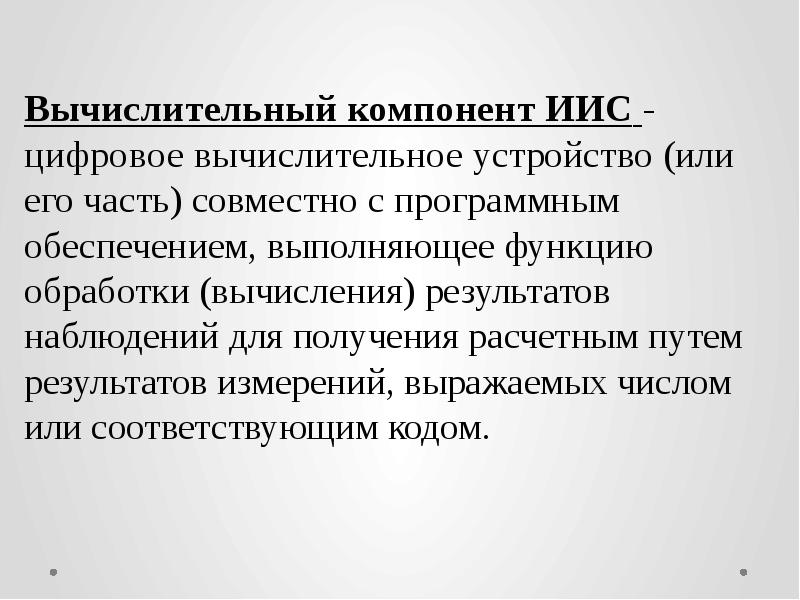

Вычислительный компонент ИИС - цифровое вычислительное устройство (или его часть) совместно с программным обеспечением, выполняющее функцию обработки (вычисления) результатов наблюдений для получения расчетным путем результатов измерений, выражаемых числом или соответствующим кодом. Вычислительный компонент ИИС - цифровое вычислительное устройство (или его часть) совместно с программным обеспечением, выполняющее функцию обработки (вычисления) результатов наблюдений для получения расчетным путем результатов измерений, выражаемых числом или соответствующим кодом.

Слайд 12

Описание слайда:

Вычислительные компоненты подразделяются на: Вычислительные компоненты подразделяются на: аналогово-вычислительные - аналоговые устройства, выходной сигнал которых является функцией двух или более сигналов; цифровые вычислительные - устройства, выходной цифровой сигнал которых является функцией двух или более сигналов.

Слайд 13

Описание слайда:

Информационный компонент ИИС - техническое средство, предназначенное для получения информации, хранения, преобразования и передачи информации. Информационный компонент ИИС - техническое средство, предназначенное для получения информации, хранения, преобразования и передачи информации. Процесс измерения, состоит из ряда последовательных преобразований информации об измеряемой величине, проводимых до тех пор, пока она не будет представлена в том виде, ради получения которого и выполняется данное измерение. СИ рассматривается как канал приема и передачи информации . Таким образом, СИ и измерительный компонент ИИС являются разновидностью информационного компонента.

Слайд 14

Описание слайда:

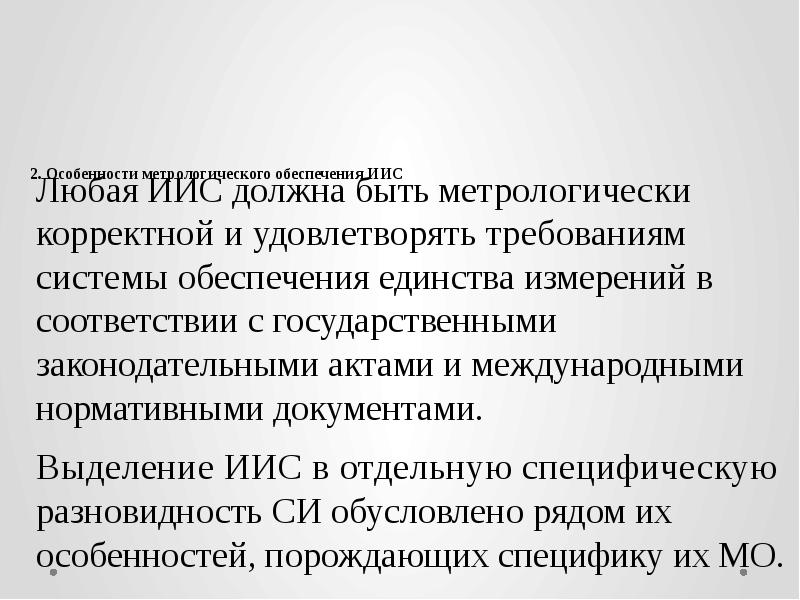

2. Особенности метрологического обеспечения ИИС Любая ИИС должна быть метрологически корректной и удовлетворять требованиям системы обеспечения единства измерений в соответствии с государственными законодательными актами и международными нормативными документами. Выделение ИИС в отдельную специфическую разновидность СИ обусловлено рядом их особенностей, порождающих специфику их МО.

Слайд 15

Описание слайда:

Интеллектуализация СИ и ИИС, т.е. включение в их состав микропроцессоров и ЭВМ с целью автоматизации обработки данных, выполнения обработки в режиме on-line, управления процедурой измерений, приводит к растущему значению метрологического аспекта создания и использования алгоритмов и программ обработки данных. Интеллектуализация СИ и ИИС, т.е. включение в их состав микропроцессоров и ЭВМ с целью автоматизации обработки данных, выполнения обработки в режиме on-line, управления процедурой измерений, приводит к растущему значению метрологического аспекта создания и использования алгоритмов и программ обработки данных.

Слайд 16

Описание слайда:

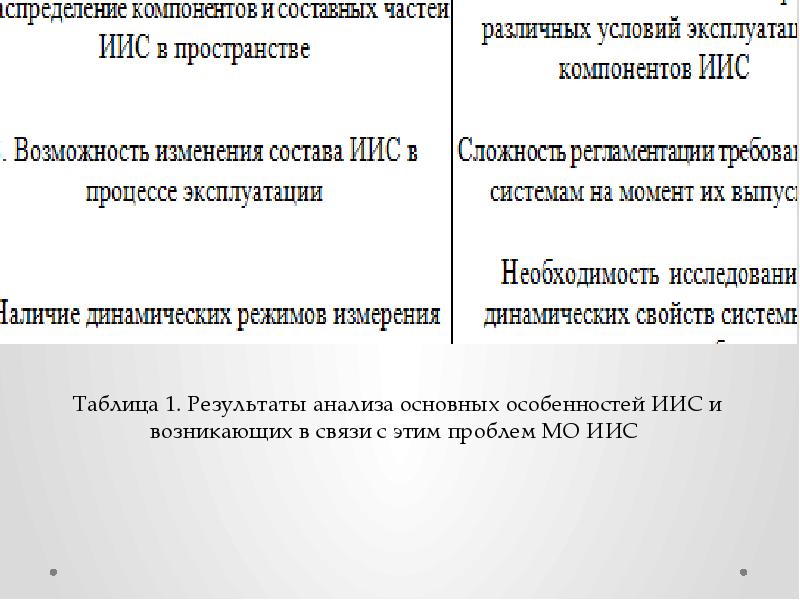

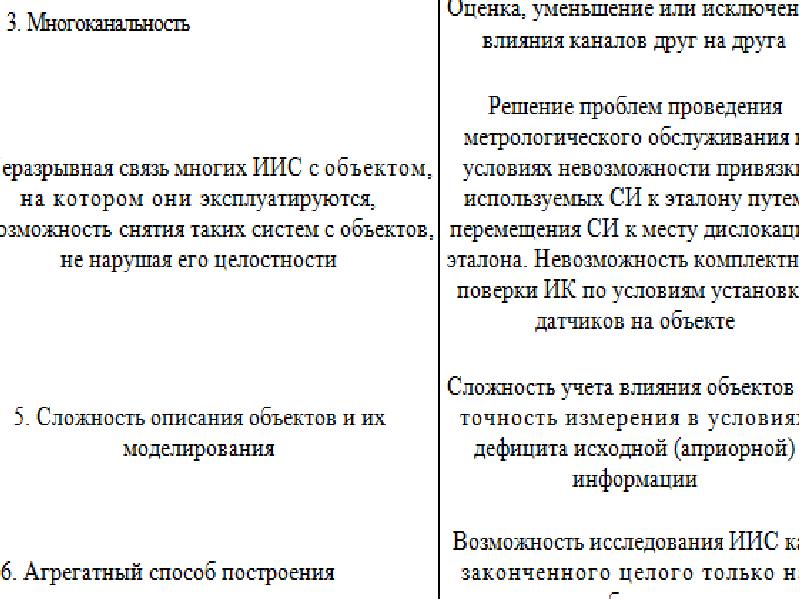

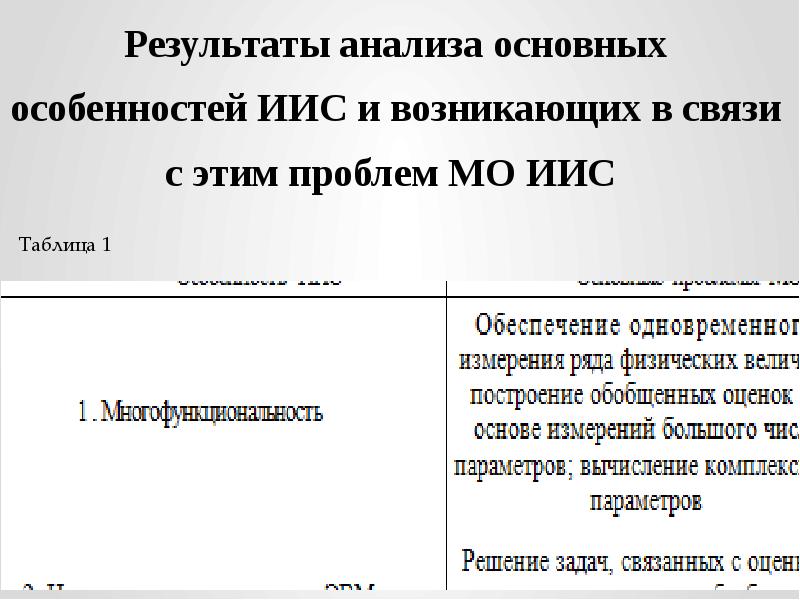

Результаты анализа основных особенностей ИИС и возникающих в связи с этим проблем МО ИИС

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

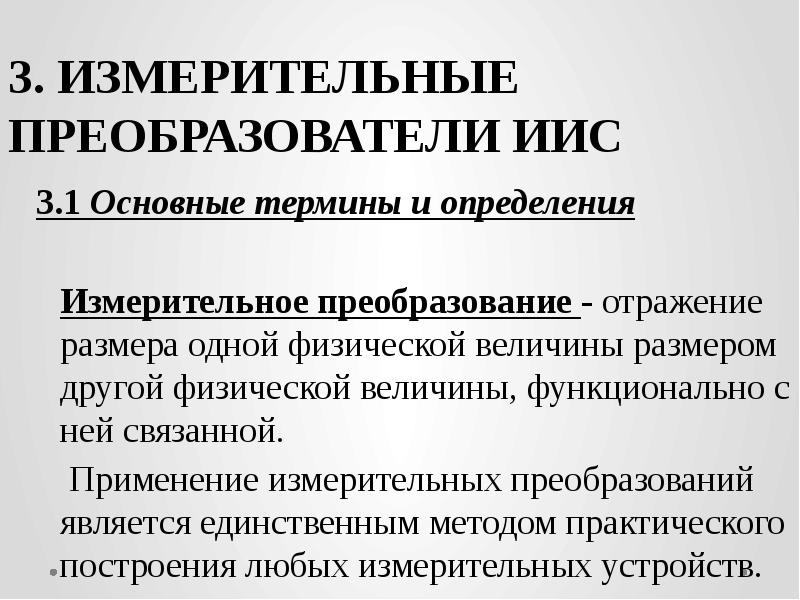

3. ИЗМЕРИТЕЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ ИИС 3.1 Основные термины и определения Измерительное преобразование - отражение размера одной физической величины размером другой физической величины, функционально с ней связанной. Применение измерительных преобразований является единственным методом практического построения любых измерительных устройств.

Слайд 20

Описание слайда:

Измерительный преобразователь (ИП) - это средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и (или) хранения, но не поддающейся непосредственному восприятию наблюдателем. Измерительный преобразователь (ИП) - это средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и (или) хранения, но не поддающейся непосредственному восприятию наблюдателем. Другими словами, измерительный преобразователь - это техническое устройство, построенное на определенном физическом принципе или эффекте, выполняющее одно частное измерительное преобразование.

Слайд 21

Описание слайда:

В общем случае по виду входных и выходных физических величин ИП можно подразделить на преобразователи неэлектрических величин в неэлектрические, неэлектрических величин в электрические, электрических величин в электрические, электрических величин в неэлектрические. В общем случае по виду входных и выходных физических величин ИП можно подразделить на преобразователи неэлектрических величин в неэлектрические, неэлектрических величин в электрические, электрических величин в электрические, электрических величин в неэлектрические.

Слайд 22

Описание слайда:

Структурная схема простейшей измерительной системы.

Слайд 23

Описание слайда:

Преобразователь - первый элемент измерительной системы, является основным источником электрического сигнала, тогда как остальная часть цепи должна обеспечить передачу, обработку и использование сигнала. Преобразователь - первый элемент измерительной системы, является основным источником электрического сигнала, тогда как остальная часть цепи должна обеспечить передачу, обработку и использование сигнала. Электрический сигнал - это переменная составляющая тока или напряжения, которая несет информацию, связанную со значением измеряемой величины; амплитуда и частота сигнала должны быть непосредственно связаны с амплитудой или частотой измеряемой величины1.

Слайд 24

Описание слайда:

Надлежащий выбор преобразователя и правильное построение измерительного канала означают, что в сигнал не вносится дополнительных погрешностей или ограничений сверх тех, которые были ему присущи изначально. Надлежащий выбор преобразователя и правильное построение измерительного канала означают, что в сигнал не вносится дополнительных погрешностей или ограничений сверх тех, которые были ему присущи изначально. От высокого качества преобразователя в первую очередь зависят как более или менее точное соответствие между истинным значением измеряемой величины и значением, полученным при измерениях, так и пределы вносимых в полученную величину погрешностей.

Слайд 25

Описание слайда:

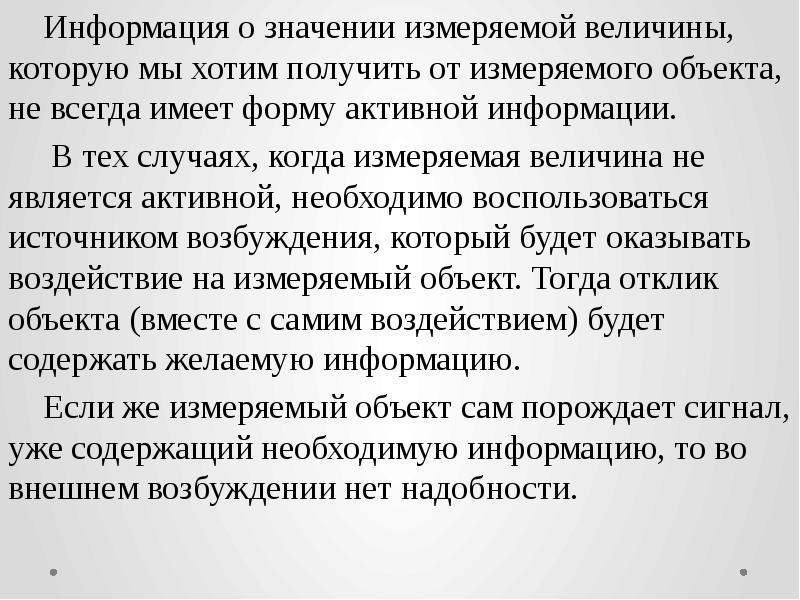

Информация о значении измеряемой величины, которую мы хотим получить от измеряемого объекта, не всегда имеет форму активной информации. Информация о значении измеряемой величины, которую мы хотим получить от измеряемого объекта, не всегда имеет форму активной информации. В тех случаях, когда измеряемая величина не является активной, необходимо воспользоваться источником возбуждения, который будет оказывать воздействие на измеряемый объект. Тогда отклик объекта (вместе с самим воздействием) будет содержать желаемую информацию. Если же измеряемый объект сам порождает сигнал, уже содержащий необходимую информацию, то во внешнем возбуждении нет надобности.

Слайд 26

Описание слайда:

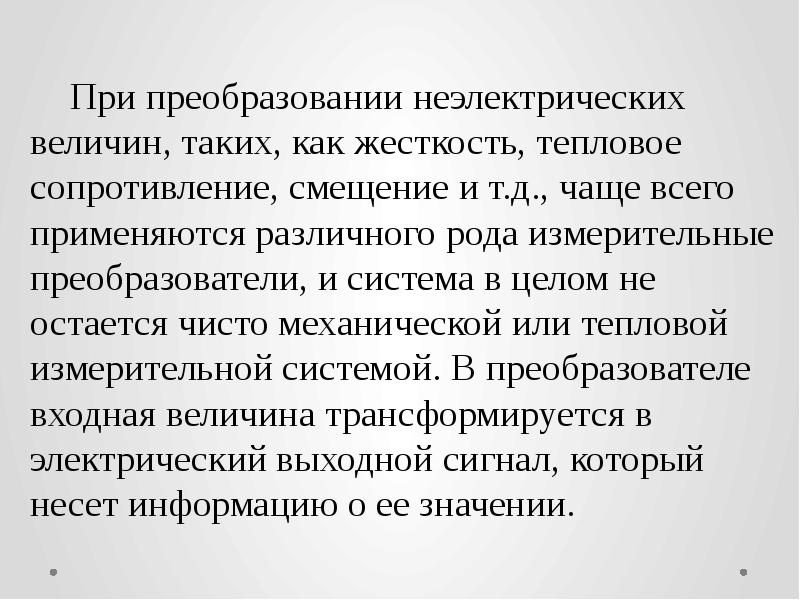

При преобразовании неэлектрических величин, таких, как жесткость, тепловое сопротивление, смещение и т.д., чаще всего применяются различного рода измерительные преобразователи, и система в целом не остается чисто механической или тепловой измерительной системой. В преобразователе входная величина трансформируется в электрический выходной сигнал, который несет информацию о ее значении. При преобразовании неэлектрических величин, таких, как жесткость, тепловое сопротивление, смещение и т.д., чаще всего применяются различного рода измерительные преобразователи, и система в целом не остается чисто механической или тепловой измерительной системой. В преобразователе входная величина трансформируется в электрический выходной сигнал, который несет информацию о ее значении.

Слайд 27

Описание слайда:

Большим достоинством такого преобразования является тот факт, что оно дает возможность в дальнейшем обрабатывать информацию с помощью электроники. Большим достоинством такого преобразования является тот факт, что оно дает возможность в дальнейшем обрабатывать информацию с помощью электроники. Передавая измерительную информацию, возможно осуществлять преобразования на значительном расстоянии от объекта.

Слайд 28

Описание слайда:

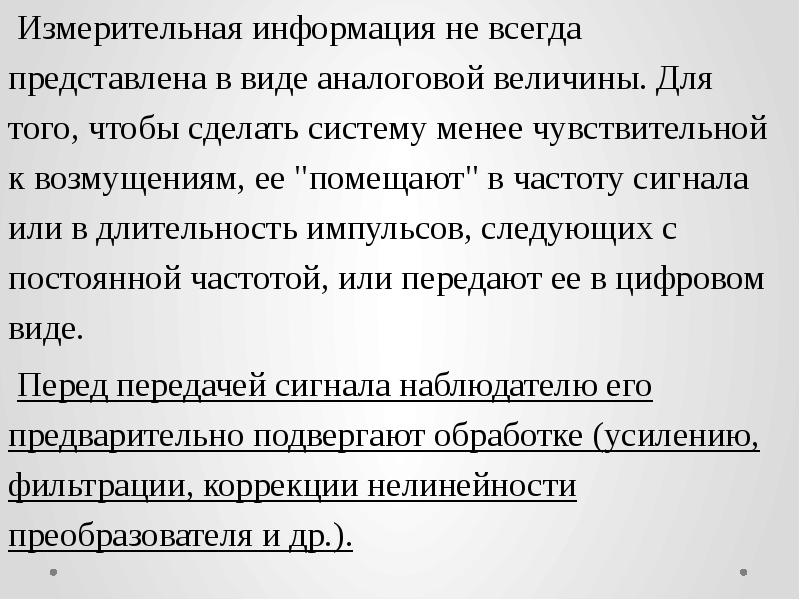

Измерительная информация не всегда представлена в виде аналоговой величины. Для того, чтобы сделать систему менее чувствительной к возмущениям, ее "помещают" в частоту сигнала или в длительность импульсов, следующих с постоянной частотой, или передают ее в цифровом виде. Измерительная информация не всегда представлена в виде аналоговой величины. Для того, чтобы сделать систему менее чувствительной к возмущениям, ее "помещают" в частоту сигнала или в длительность импульсов, следующих с постоянной частотой, или передают ее в цифровом виде. Перед передачей сигнала наблюдателю его предварительно подвергают обработке (усилению, фильтрации, коррекции нелинейности преобразователя и др.).

Слайд 29

Описание слайда:

Сигнал - материальный носитель информации. Сигнал - материальный носитель информации. Различают две основные формы сигналов: непрерывную в виде физического процесса (информация в нем определяется размером какого-либо информативного параметра - тока, амплитуды, частоты и др.); дискретную кодированную (информация заключена в числе элементов кода, их расположении во времени или в пространстве).

Слайд 30

Описание слайда:

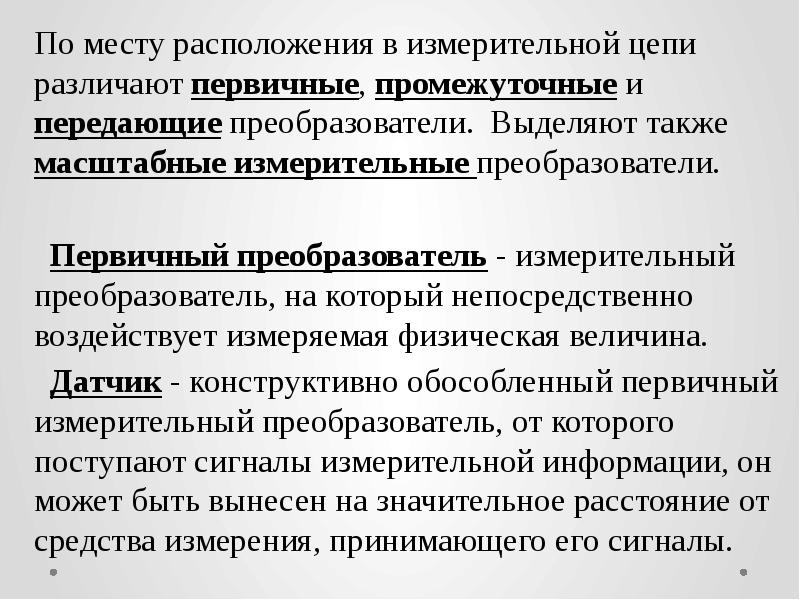

По месту расположения в измерительной цепи различают первичные, промежуточные и передающие преобразователи. Выделяют также масштабные измерительные преобразователи. По месту расположения в измерительной цепи различают первичные, промежуточные и передающие преобразователи. Выделяют также масштабные измерительные преобразователи. Первичный преобразователь - измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина. Датчик - конструктивно обособленный первичный измерительный преобразователь, от которого поступают сигналы измерительной информации, он может быть вынесен на значительное расстояние от средства измерения, принимающего его сигналы.

Слайд 31

Описание слайда:

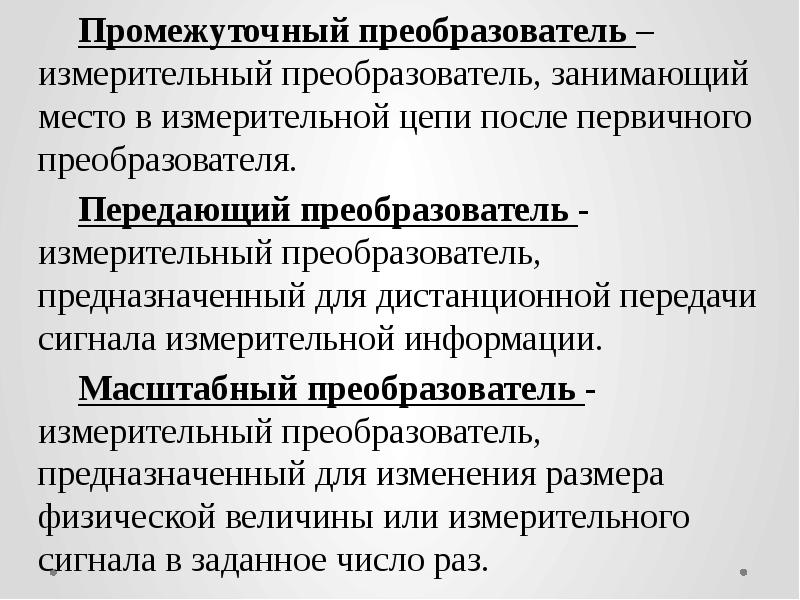

Промежуточный преобразователь – измерительный преобразователь, занимающий место в измерительной цепи после первичного преобразователя. Промежуточный преобразователь – измерительный преобразователь, занимающий место в измерительной цепи после первичного преобразователя. Передающий преобразователь - измерительный преобразователь, предназначенный для дистанционной передачи сигнала измерительной информации. Масштабный преобразователь - измерительный преобразователь, предназначенный для изменения размера физической величины или измерительного сигнала в заданное число раз.

Слайд 32

Описание слайда:

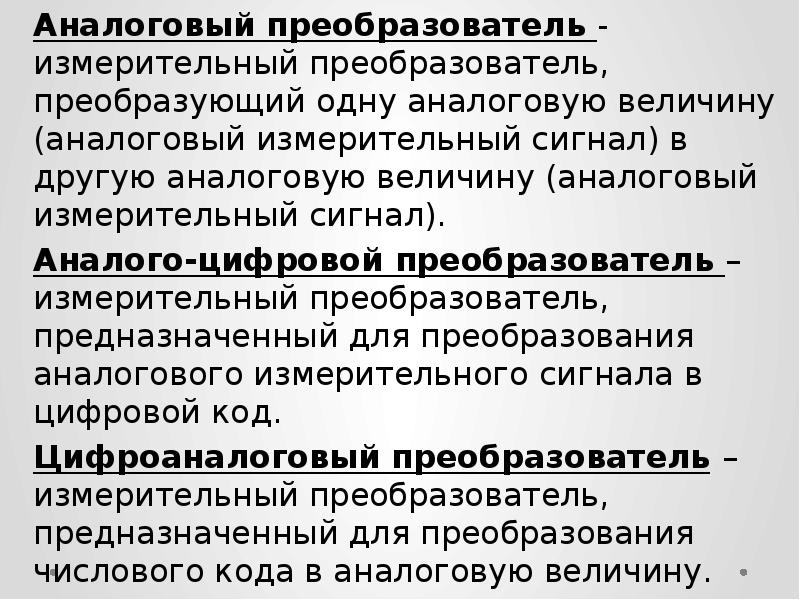

Аналоговый преобразователь - измерительный преобразователь, преобразующий одну аналоговую величину (аналоговый измерительный сигнал) в другую аналоговую величину (аналоговый измерительный сигнал). Аналоговый преобразователь - измерительный преобразователь, преобразующий одну аналоговую величину (аналоговый измерительный сигнал) в другую аналоговую величину (аналоговый измерительный сигнал). Аналого-цифровой преобразователь – измерительный преобразователь, предназначенный для преобразования аналогового измерительного сигнала в цифровой код. Цифроаналоговый преобразователь – измерительный преобразователь, предназначенный для преобразования числового кода в аналоговую величину.

Слайд 33

Описание слайда:

Объект измерения - это, как правило, сложный, многогранный процесс, характеризующийся множеством параметров, каждый из которых действует на измерительный преобразователь совместно с остальными параметрами. Объект измерения - это, как правило, сложный, многогранный процесс, характеризующийся множеством параметров, каждый из которых действует на измерительный преобразователь совместно с остальными параметрами. Нас же интересует только один параметр, который называется измеряемой величиной, а все остальные параметры процесса считаются помехами. Поэтому у каждого измерительного преобразователя устанавливается его естественная входная величина, которая лучше всего воспринимается им на фоне помех.

Слайд 34

Описание слайда:

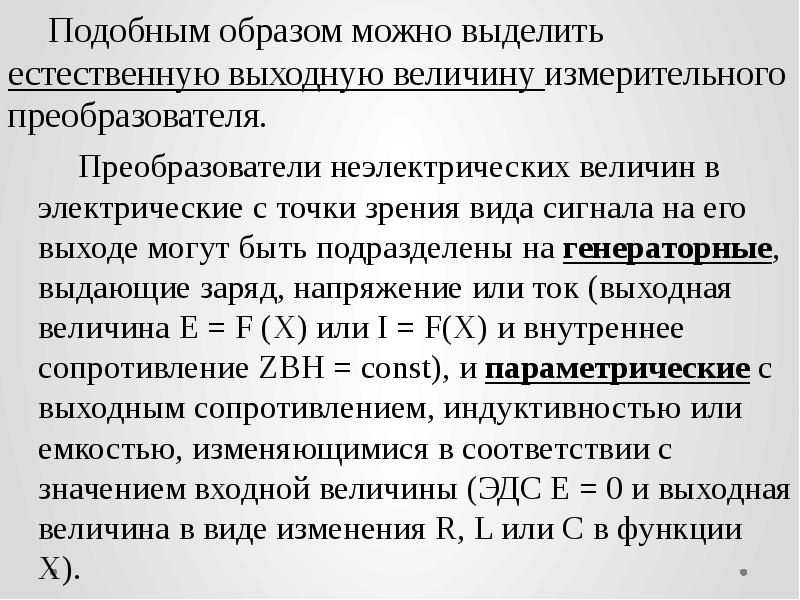

Преобразователи неэлектрических величин в электрические с точки зрения вида сигнала на его выходе могут быть подразделены на генераторные, выдающие заряд, напряжение или ток (выходная величина Е = F (X) или I = F(X) и внутреннее сопротивление ZBH = const), и параметрические с выходным сопротивлением, индуктивностью или емкостью, изменяющимися в соответствии с значением входной величины (ЭДС Е = 0 и выходная величина в виде изменения R, L или С в функции X). Преобразователи неэлектрических величин в электрические с точки зрения вида сигнала на его выходе могут быть подразделены на генераторные, выдающие заряд, напряжение или ток (выходная величина Е = F (X) или I = F(X) и внутреннее сопротивление ZBH = const), и параметрические с выходным сопротивлением, индуктивностью или емкостью, изменяющимися в соответствии с значением входной величины (ЭДС Е = 0 и выходная величина в виде изменения R, L или С в функции X).

Слайд 35

Описание слайда:

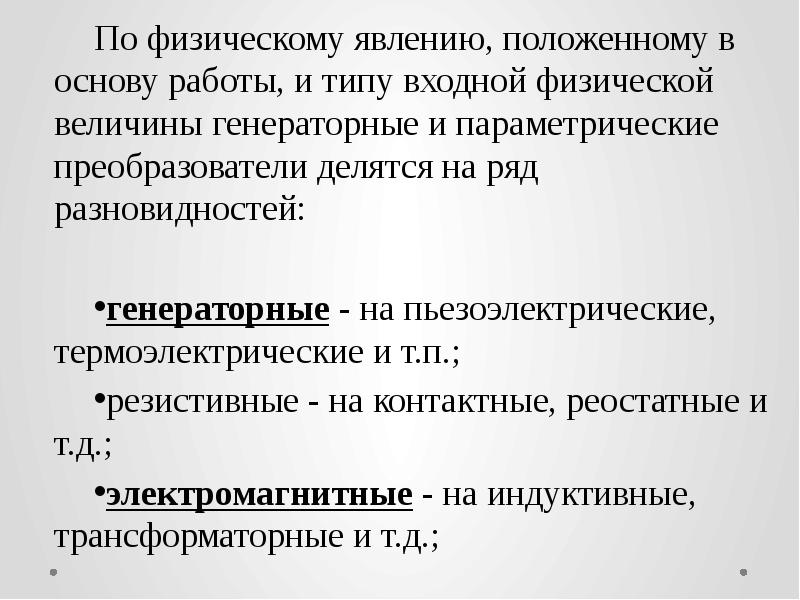

По физическому явлению, положенному в основу работы, и типу входной физической величины генераторные и параметрические преобразователи делятся на ряд разновидностей: По физическому явлению, положенному в основу работы, и типу входной физической величины генераторные и параметрические преобразователи делятся на ряд разновидностей: генераторные - на пьезоэлектрические, термоэлектрические и т.п.; резистивные - на контактные, реостатные и т.д.; электромагнитные - на индуктивные, трансформаторные и т.д.;

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

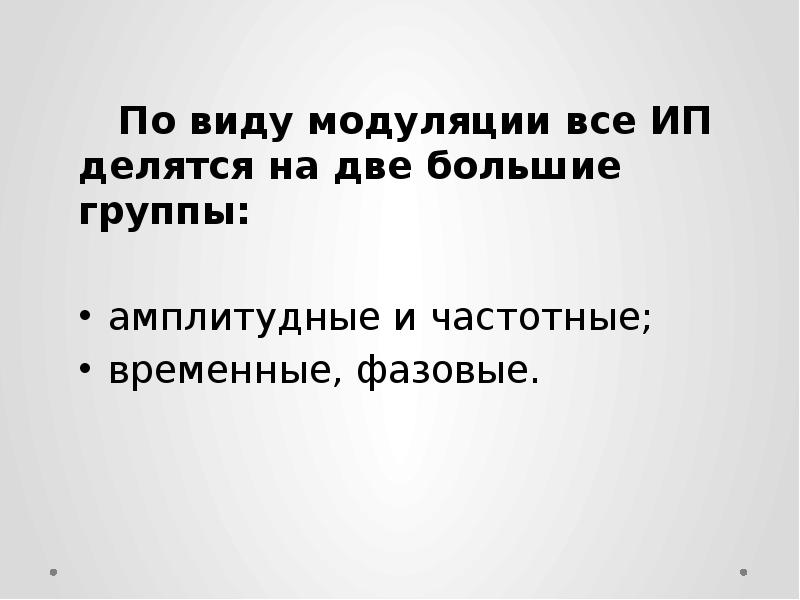

По виду модуляции все ИП делятся на две большие группы: По виду модуляции все ИП делятся на две большие группы: амплитудные и частотные; временные, фазовые.

Слайд 38

Описание слайда:

1.4 Комбинированные преобразователи. При измерениях некоторых неэлектрических величин не всегда удается преобразовать их непосредственно в электрическую величину. В этих случаях осуществляют двойное преобразование исходной (первичной) измеряемой величины в промежуточную неэлектрическую величину, которую преобразуют затем в выходную электрическую величину. Совокупность двух соответствующих измерительных преобразователей образует комбинированный преобразователь .

Слайд 39

Описание слайда:

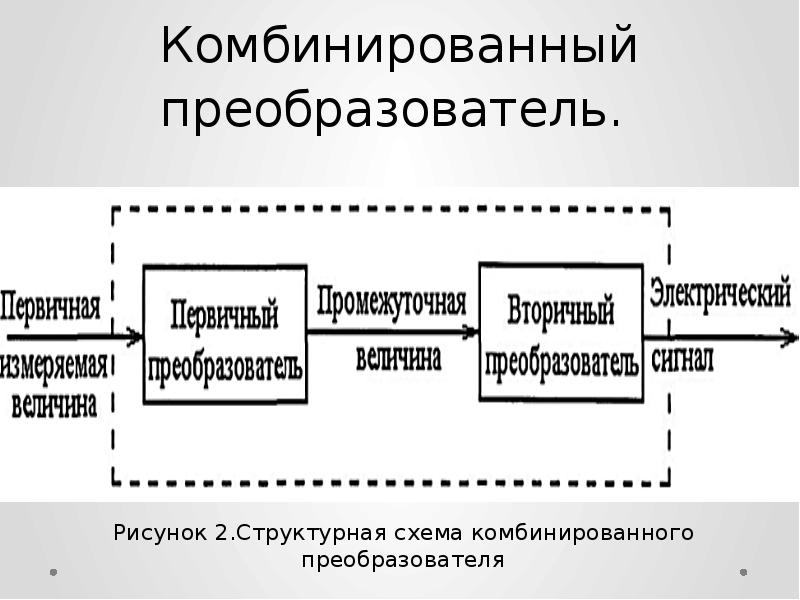

Комбинированный преобразователь.

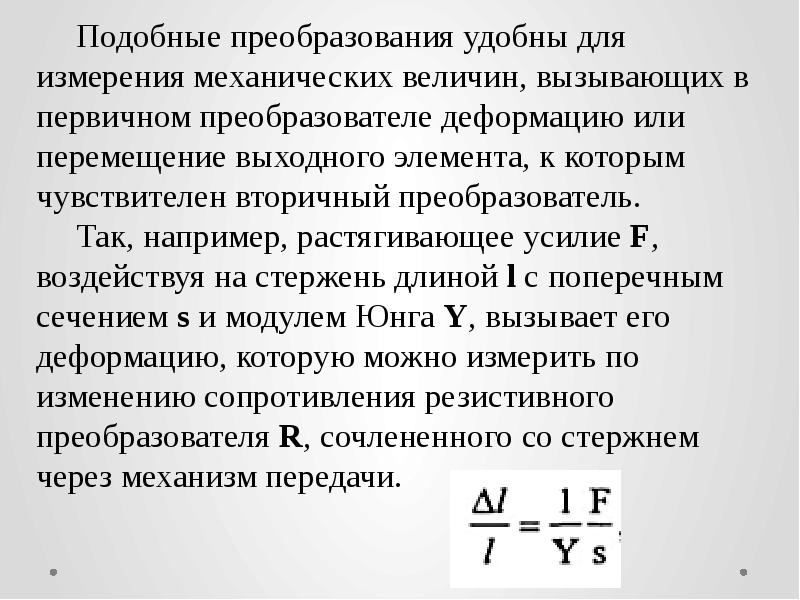

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

Зная соотношение для первичного преобразователя, связывающее его входную величину – деформацию - с реакцией на входе, т.е. Зная соотношение для первичного преобразователя, связывающее его входную величину – деформацию - с реакцией на входе, т.е. Где К – коэффициент вторичного преобразования, можно вывести окончательную формулу, связывающую растягивающее усилие с изменением сопротивления, для преобразователя в целом:

Слайд 42

Описание слайда:

1.5 Влияющие величины Преобразователь в определенных условиях эксплуатации может подвергаться воздействию не только измеряемой величины, но в других физических величин, именуемых влияющими, к которым чувствителен преобразователь. Вариации этих паразитных воздействий могут привести к изменениям выходного электрического сигнала преобразователя и появлению соответствующей погрешности преобразования.

Слайд 43

Описание слайда:

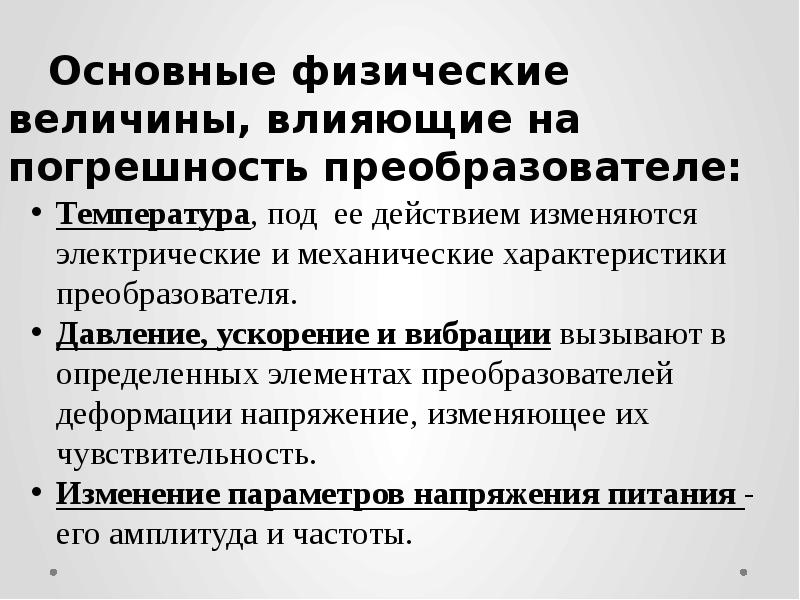

Основные физические величины, влияющие на погрешность преобразователе:

Слайд 44

Описание слайда:

Основные физические величины, влияющие на погрешность преобразователе: Влажность вызывает изменение определенных электрических характеристик элементов, вследствие чего возникает опасность нарушения электрической изоляции между отдельными элементами преобразователя. Магнитное поле постоянное или переменное, индуцирующее в проводниках ЭДС, которая накладывается на полный сигнал, и измеряющее электрические характеристики некоторых чувствительных элементов,

Слайд 45

Описание слайда:

1.6 Измерительные цепи преобразователей Простейшая измерительная цепь состоит из измерительного преобразователя и устройства обработки сигнала, связанного с устройством отображения результата преобразования. Например: термопара с вольтметром, преобразователь напряжения в измерительной мостовой цепи с гальванометром или вольтметром в диагонали мостовой измерительной цепи в качестве индикатора. Градуировка всей измерительной цепи позволяет каждому значению измеряемой величины однозначно приписать соответствующее показание индикатора.

Слайд 46

Описание слайда:

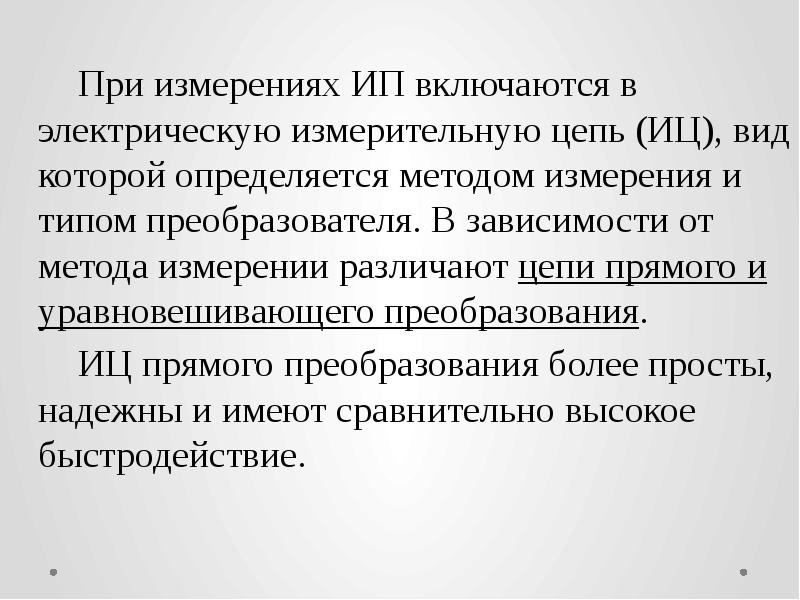

При измерениях ИП включаются в электрическую измерительную цепь (ИЦ), вид которой определяется методом измерения и типом преобразователя. В зависимости от метода измерении различают цепи прямого и уравновешивающего преобразования. При измерениях ИП включаются в электрическую измерительную цепь (ИЦ), вид которой определяется методом измерения и типом преобразователя. В зависимости от метода измерении различают цепи прямого и уравновешивающего преобразования. ИЦ прямого преобразования более просты, надежны и имеют сравнительно высокое быстродействие.

Слайд 47

Описание слайда:

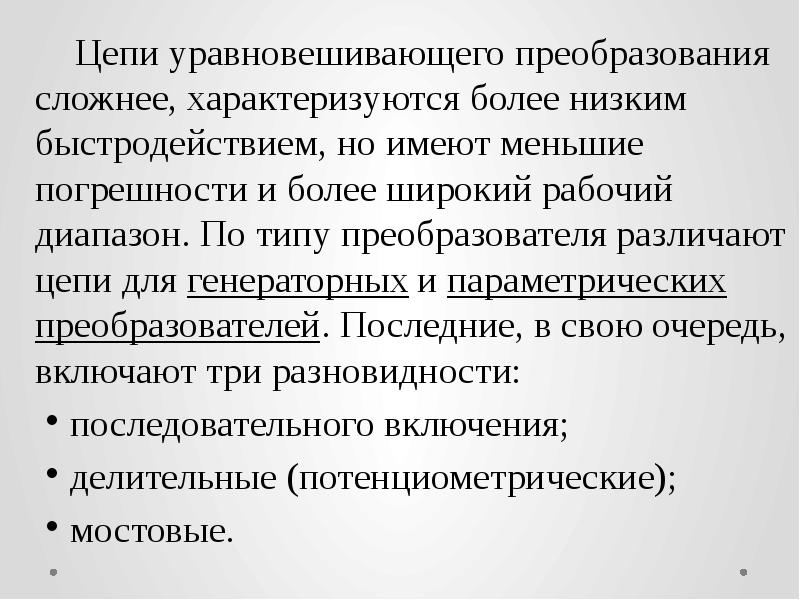

Цепи уравновешивающего преобразования сложнее, характеризуются более низким быстродействием, но имеют меньшие погрешности и более широкий рабочий диапазон. По типу преобразователя различают цепи для генераторных и параметрических преобразователей. Последние, в свою очередь, включают три разновидности: Цепи уравновешивающего преобразования сложнее, характеризуются более низким быстродействием, но имеют меньшие погрешности и более широкий рабочий диапазон. По типу преобразователя различают цепи для генераторных и параметрических преобразователей. Последние, в свою очередь, включают три разновидности: последовательного включения; делительные (потенциометрические); мостовые.

Слайд 48

Описание слайда:

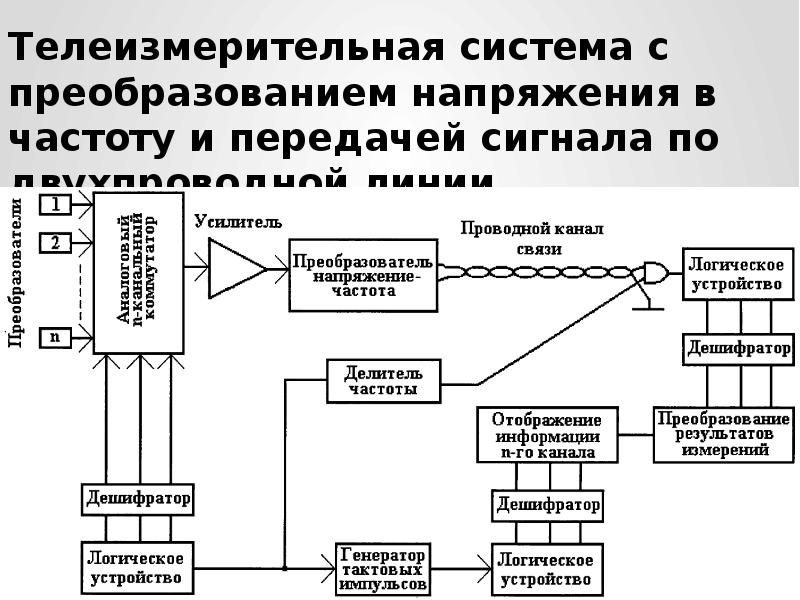

Телеизмерительная система с преобразованием напряжения в частоту и передачей сигнала по двухпроводной линии.

Слайд 49

Описание слайда:

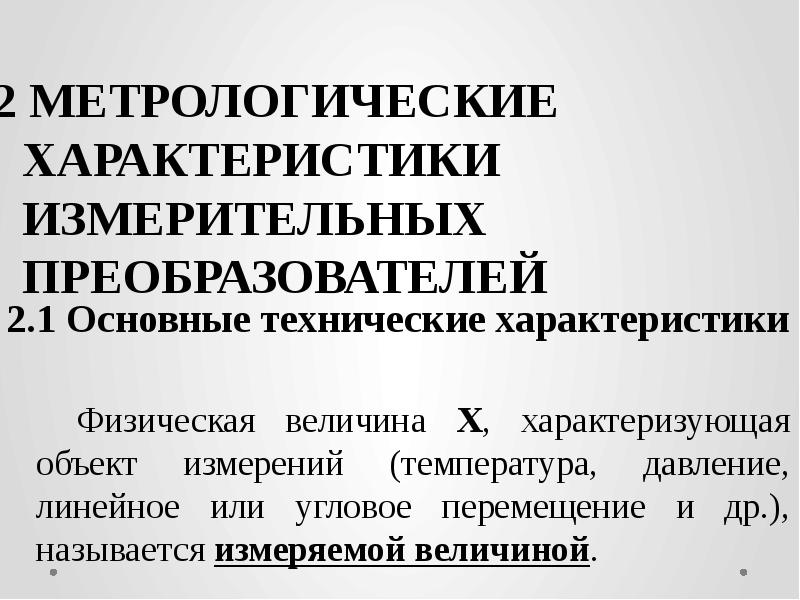

2 МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЬНЫХ ПРЕОБРАЗОВАТЕЛЕЙ 2.1 Основные технические характеристики Физическая величина X, характеризующая объект измерений (температура, давление, линейное или угловое перемещение и др.), называется измеряемой величиной.

Слайд 50

Описание слайда:

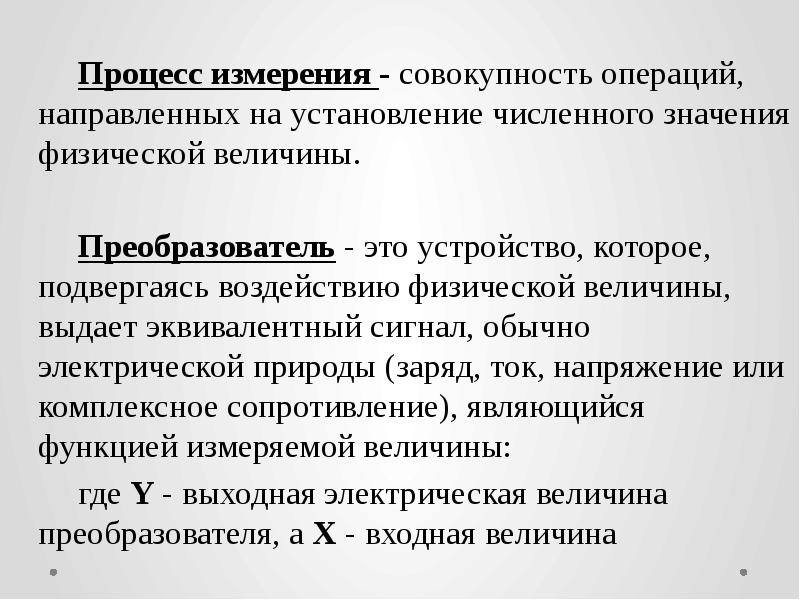

Процесс измерения - совокупность операций, направленных на установление численного значения физической величины. Преобразователь - это устройство, которое, подвергаясь воздействию физической величины, выдает эквивалентный сигнал, обычно электрической природы (заряд, ток, напряжение или комплексное сопротивление), являющийся функцией измеряемой величины: где Y - выходная электрическая величина преобразователя, а X - входная величина

Слайд 51

Описание слайда:

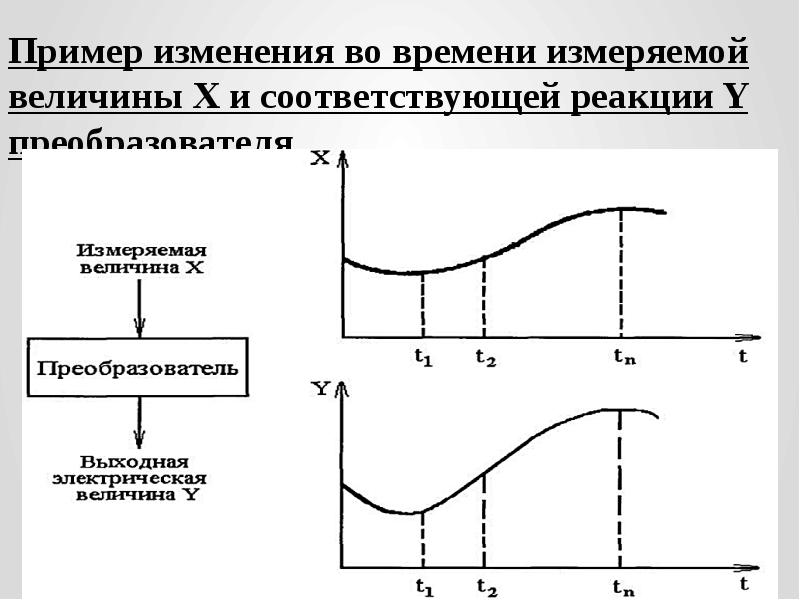

Пример изменения во времени измеряемой величины X и соответствующей реакции Y преобразователя

Слайд 52

Описание слайда:

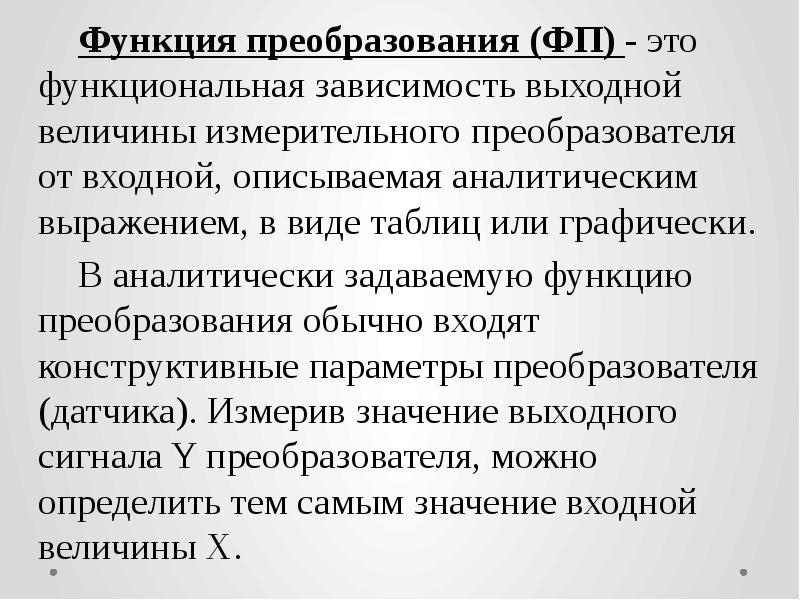

Функция преобразования (ФП) - это функциональная зависимость выходной величины измерительного преобразователя от входной, описываемая аналитическим выражением, в виде таблиц или графически. Функция преобразования (ФП) - это функциональная зависимость выходной величины измерительного преобразователя от входной, описываемая аналитическим выражением, в виде таблиц или графически. В аналитически задаваемую функцию преобразования обычно входят конструктивные параметры преобразователя (датчика). Измерив значение выходного сигнала Y преобразователя, можно определить тем самым значение входной величины X.

Слайд 53

Описание слайда:

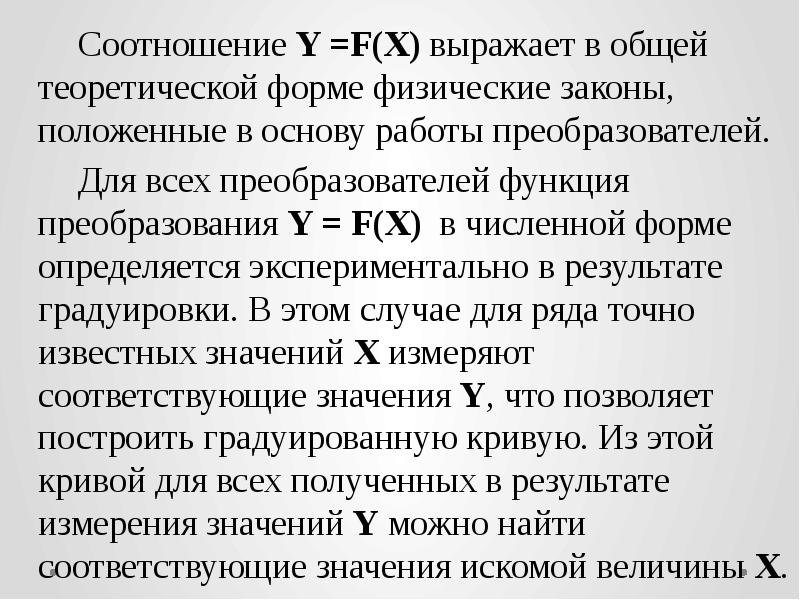

Соотношение Y =F(X) выражает в общей теоретической форме физические законы, положенные в основу работы преобразователей. Соотношение Y =F(X) выражает в общей теоретической форме физические законы, положенные в основу работы преобразователей. Для всех преобразователей функция преобразования Y = F(X) в численной форме определяется экспериментально в результате градуировки. В этом случае для ряда точно известных значений X измеряют соответствующие значения Y, что позволяет построить градуированную кривую. Из этой кривой для всех полученных в результате измерения значений Y можно найти соответствующие значения искомой величины X.

Слайд 54

Описание слайда:

Градуировочные характеристики преобразователя

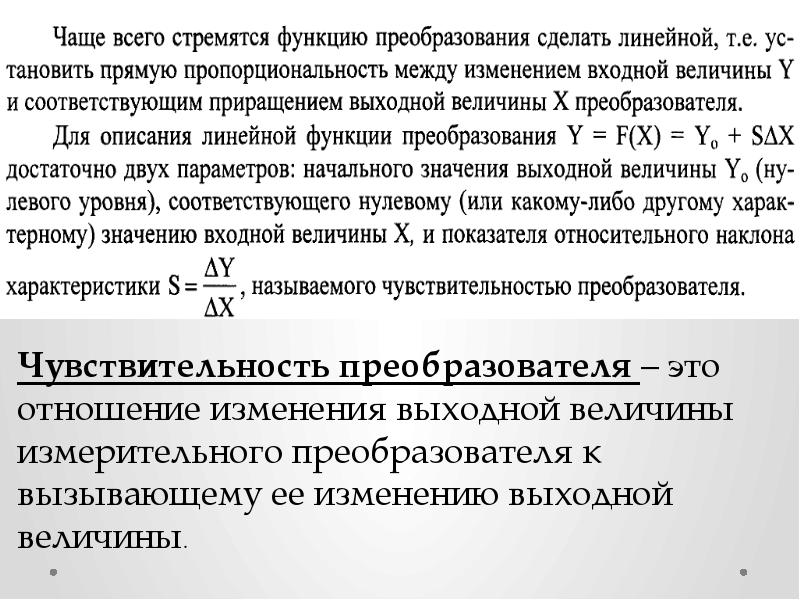

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

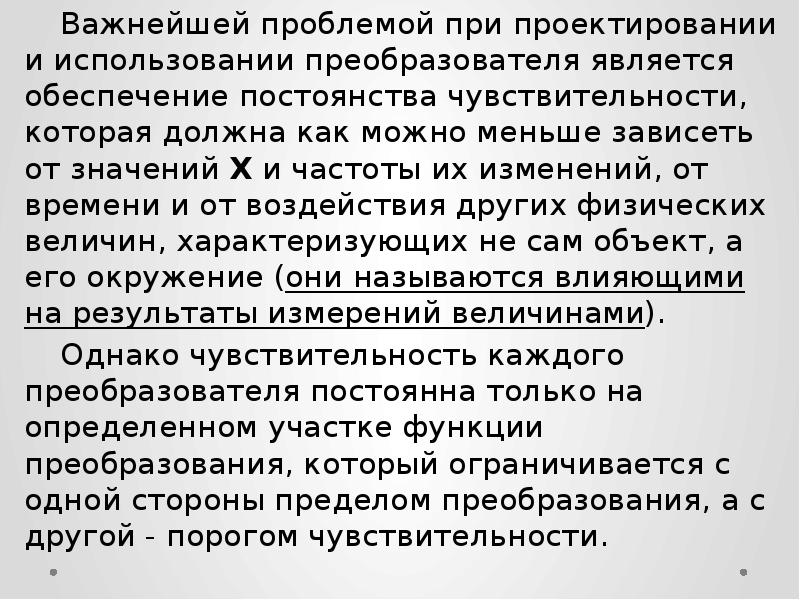

Важнейшей проблемой при проектировании и использовании преобразователя является обеспечение постоянства чувствительности, которая должна как можно меньше зависеть от значений X и частоты их изменений, от времени и от воздействия других физических величин, характеризующих не сам объект, а его окружение (они называются влияющими на результаты измерений величинами). Важнейшей проблемой при проектировании и использовании преобразователя является обеспечение постоянства чувствительности, которая должна как можно меньше зависеть от значений X и частоты их изменений, от времени и от воздействия других физических величин, характеризующих не сам объект, а его окружение (они называются влияющими на результаты измерений величинами). Однако чувствительность каждого преобразователя постоянна только на определенном участке функции преобразования, который ограничивается с одной стороны пределом преобразования, а с другой - порогом чувствительности.

Слайд 57

Описание слайда:

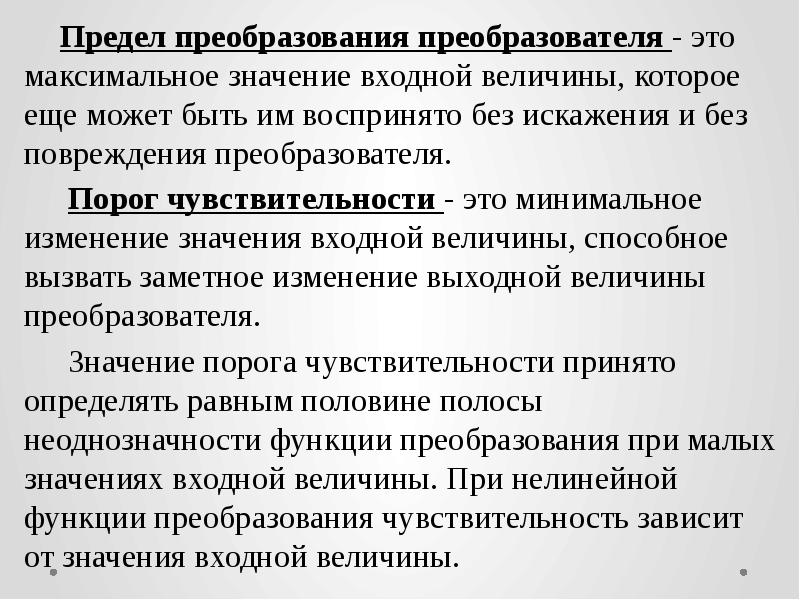

Предел преобразования преобразователя - это максимальное значение входной величины, которое еще может быть им воспринято без искажения и без повреждения преобразователя. Предел преобразования преобразователя - это максимальное значение входной величины, которое еще может быть им воспринято без искажения и без повреждения преобразователя. Порог чувствительности - это минимальное изменение значения входной величины, способное вызвать заметное изменение выходной величины преобразователя. Значение порога чувствительности принято определять равным половине полосы неоднозначности функции преобразования при малых значениях входной величины. При нелинейной функции преобразования чувствительность зависит от значения входной величины.

Слайд 58

Описание слайда:

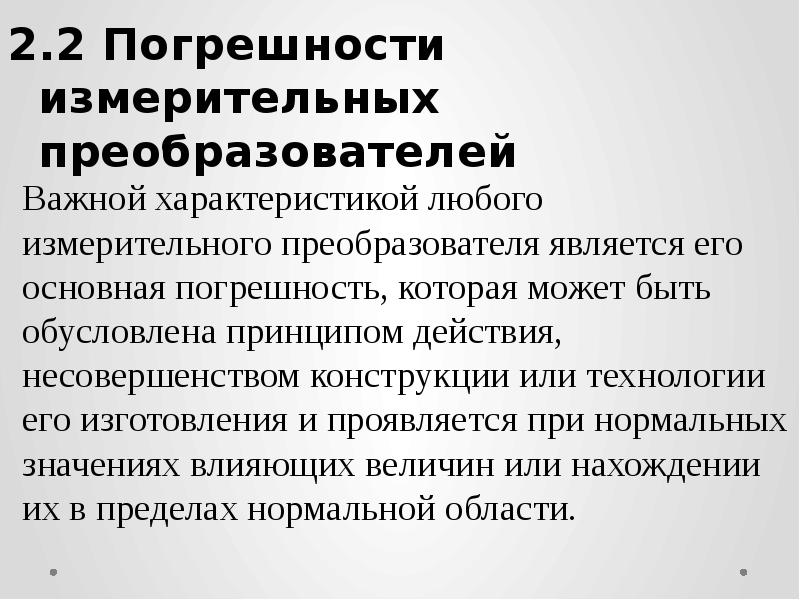

2.2 Погрешности измерительных преобразователей Важной характеристикой любого измерительного преобразователя является его основная погрешность, которая может быть обусловлена принципом действия, несовершенством конструкции или технологии его изготовления и проявляется при нормальных значениях влияющих величин или нахождении их в пределах нормальной области.

Слайд 59

Описание слайда:

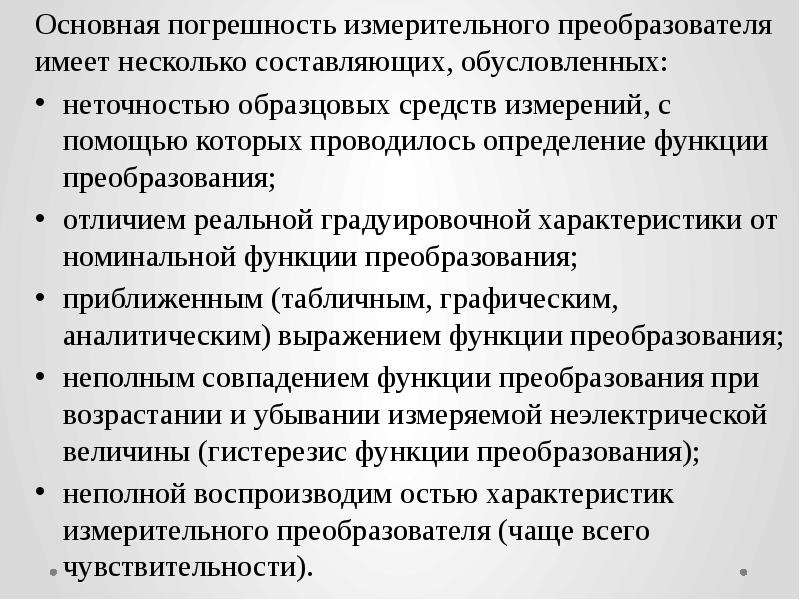

Основная погрешность измерительного преобразователя имеет несколько составляющих, обусловленных: Основная погрешность измерительного преобразователя имеет несколько составляющих, обусловленных: неточностью образцовых средств измерений, с помощью которых проводилось определение функции преобразования; отличием реальной градуировочной характеристики от номинальной функции преобразования; приближенным (табличным, графическим, аналитическим) выражением функции преобразования; неполным совпадением функции преобразования при возрастании и убывании измеряемой неэлектрической величины (гистерезис функции преобразования); неполной воспроизводим остью характеристик измерительного преобразователя (чаще всего чувствительности).

Слайд 60

Описание слайда:

При градуировке серии однотипных преобразователей оказывается, что их характеристики несколько отличаются друг от друга, занимая некоторую полосу. Поэтому в паспорте измерительного преобразователя приводится некоторая средняя характеристика, называемая номинальной. При градуировке серии однотипных преобразователей оказывается, что их характеристики несколько отличаются друг от друга, занимая некоторую полосу. Поэтому в паспорте измерительного преобразователя приводится некоторая средняя характеристика, называемая номинальной. Разности между номинальной (паспортной) и реальной характеристиками преобразователя рассматриваются как его погрешности.

Слайд 61

Описание слайда:

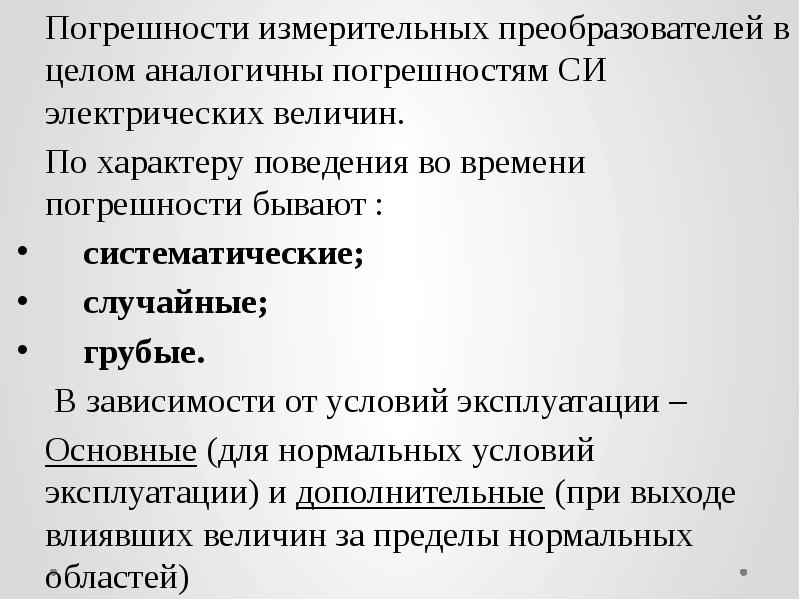

Погрешности измерительных преобразователей в целом аналогичны погрешностям СИ электрических величин. Погрешности измерительных преобразователей в целом аналогичны погрешностям СИ электрических величин. По характеру поведения во времени погрешности бывают : систематические; случайные; грубые. В зависимости от условий эксплуатации – Основные (для нормальных условий эксплуатации) и дополнительные (при выходе влиявших величин за пределы нормальных областей)

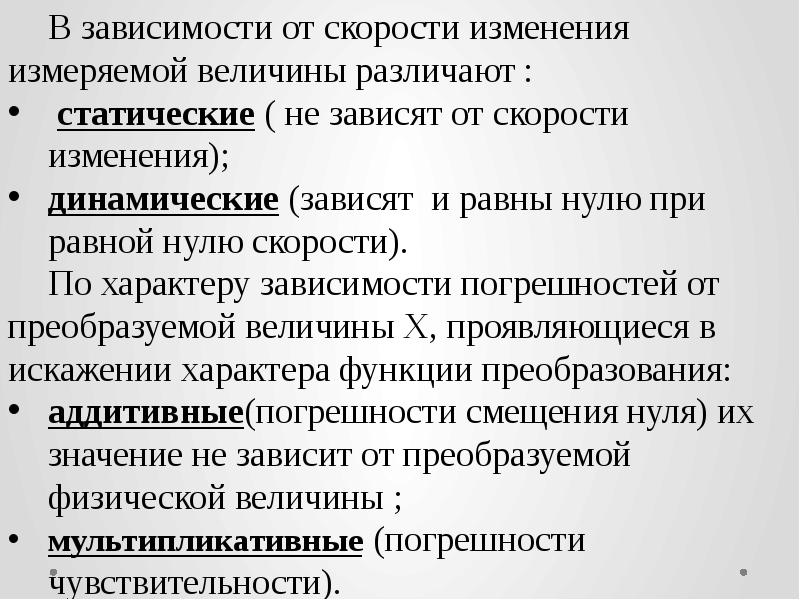

Слайд 62

Описание слайда:

Слайд 63

Описание слайда:

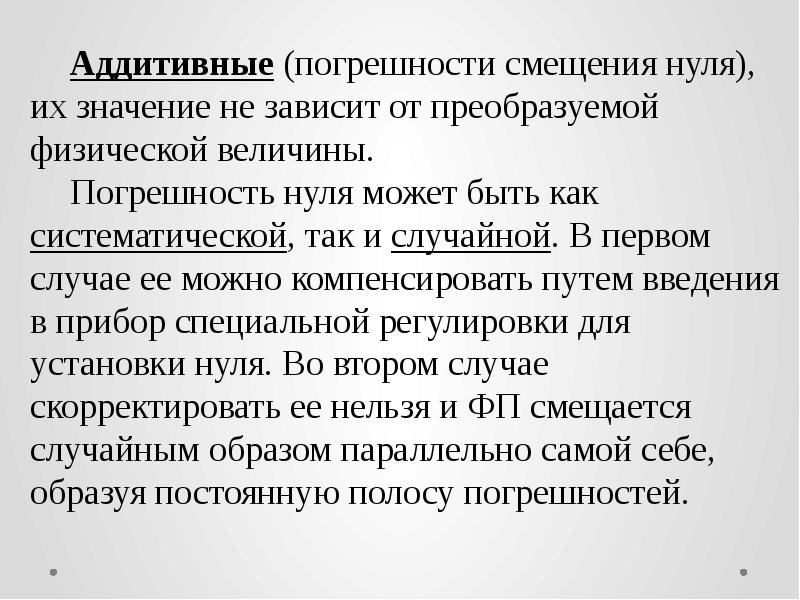

Аддитивные (погрешности смещения нуля), их значение не зависит от преобразуемой физической величины. Аддитивные (погрешности смещения нуля), их значение не зависит от преобразуемой физической величины. Погрешность нуля может быть как систематической, так и случайной. В первом случае ее можно компенсировать путем введения в прибор специальной регулировки для установки нуля. Во втором случае скорректировать ее нельзя и ФП смещается случайным образом параллельно самой себе, образуя постоянную полосу погрешностей.

Слайд 64

Описание слайда:

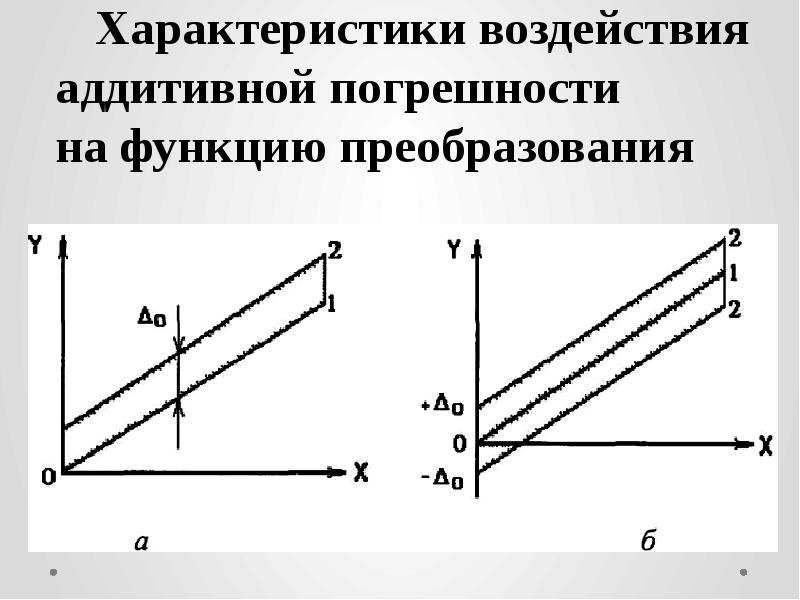

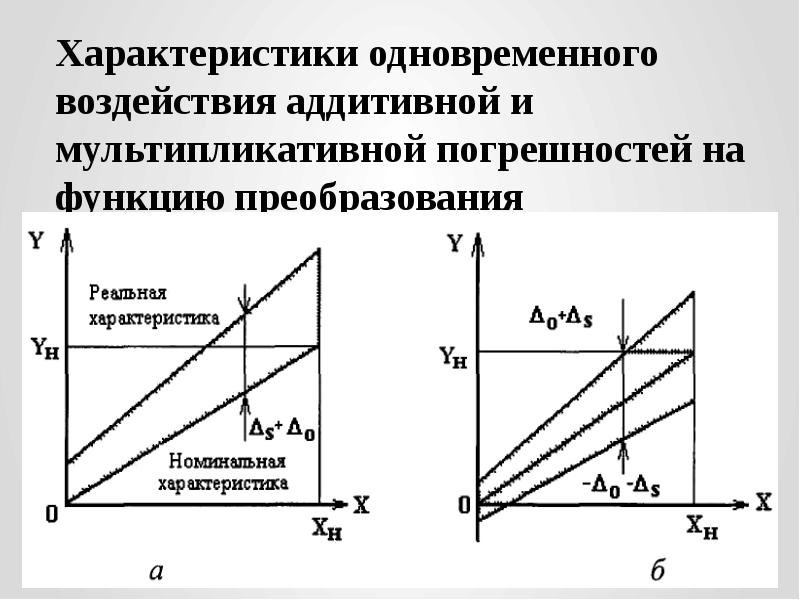

Характеристики воздействия аддитивной погрешности на функцию преобразования

Слайд 65

Описание слайда:

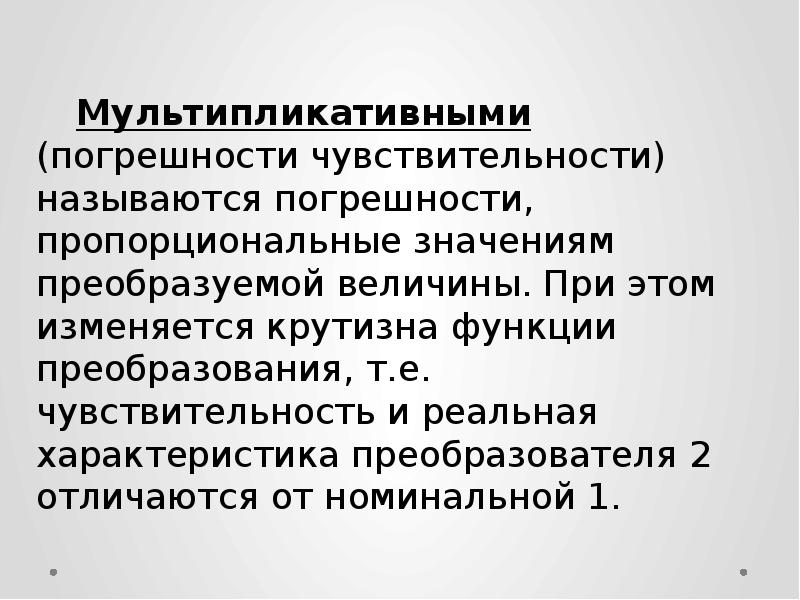

Мультипликативными (погрешности чувствительности) называются погрешности, пропорциональные значениям преобразуемой величины. При этом изменяется крутизна функции преобразования, т.е. чувствительность и реальная характеристика преобразователя 2 отличаются от номинальной 1. Мультипликативными (погрешности чувствительности) называются погрешности, пропорциональные значениям преобразуемой величины. При этом изменяется крутизна функции преобразования, т.е. чувствительность и реальная характеристика преобразователя 2 отличаются от номинальной 1.

Слайд 66

Описание слайда:

Характеристики воздействия мультипликативной погрешности на функцию преобразования

Слайд 67

Описание слайда:

В большинстве реальных преобразователей аддитивная и мультипликативная составляющие погрешности присутствуют одновременно. При обработке результатов аддитивные и мультипликативные составляющие погрешности суммируются геометрически как некоррелированные составляющие. В большинстве реальных преобразователей аддитивная и мультипликативная составляющие погрешности присутствуют одновременно. При обработке результатов аддитивные и мультипликативные составляющие погрешности суммируются геометрически как некоррелированные составляющие.

Слайд 68

Описание слайда:

Характеристики одновременного воздействия аддитивной и мультипликативной погрешностей на функцию преобразования

Слайд 69

Описание слайда:

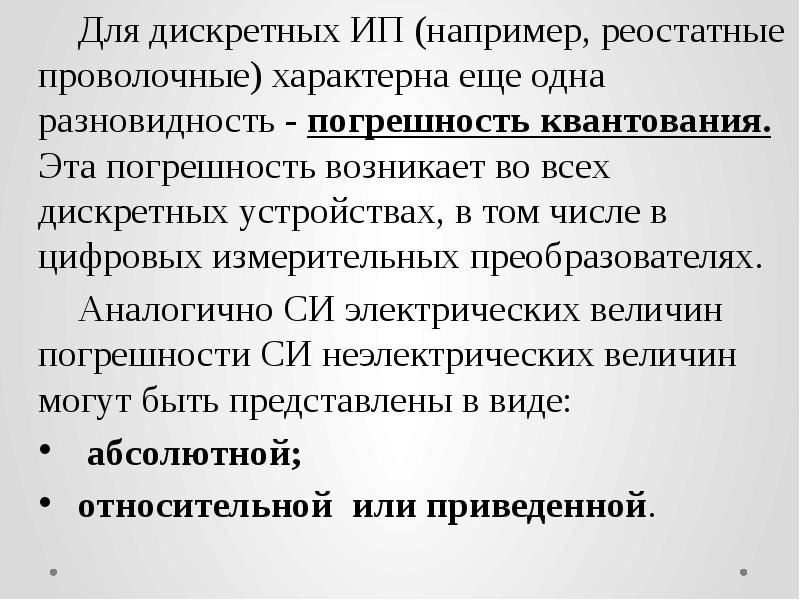

Для дискретных ИП (например, реостатные проволочные) характерна еще одна разновидность - погрешность квантования. Эта погрешность возникает во всех дискретных устройствах, в том числе в цифровых измерительных преобразователях. Для дискретных ИП (например, реостатные проволочные) характерна еще одна разновидность - погрешность квантования. Эта погрешность возникает во всех дискретных устройствах, в том числе в цифровых измерительных преобразователях. Аналогично СИ электрических величин погрешности СИ неэлектрических величин могут быть представлены в виде: абсолютной; относительной или приведенной.

Слайд 70

Описание слайда:

Порог чувствительности - значение преобразуемой (измеряемой) величины Хо, численно равное значению аддитивной погрешности. Порог чувствительности - значение преобразуемой (измеряемой) величины Хо, численно равное значению аддитивной погрешности. Таким образом, порог чувствительности определяется погрешностью смещения нуля и ограничивается, как правило, собственными шумами преобразователя. Предел преобразования (предел измерения) Хк, то есть максимальное значение входной величины, которое может преобразовать ИП без существенных искажений. Интервал значений от Хо до Хк, в котором погрешность не превышает 10%, называется полным диапазоном преобразования данного СИ.

Слайд 71

Описание слайда:

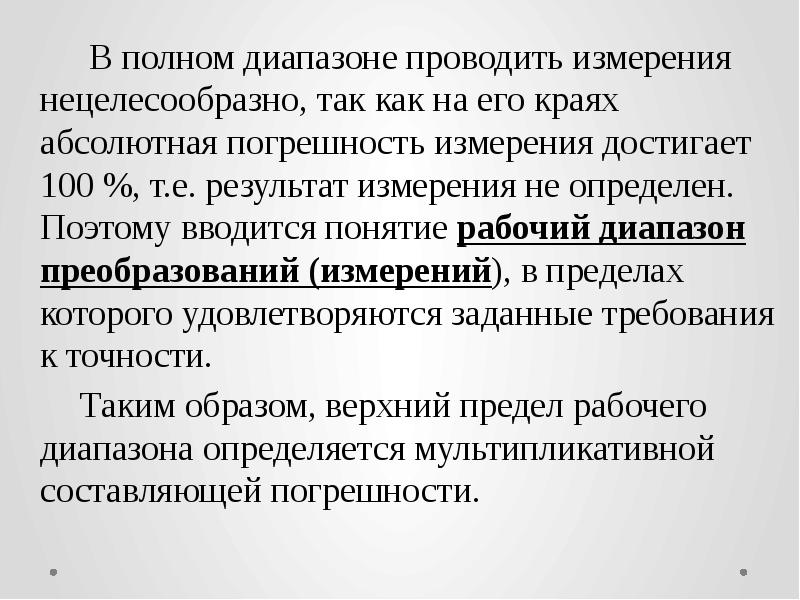

В полном диапазоне проводить измерения нецелесообразно, так как на его краях абсолютная погрешность измерения достигает 100 %, т.е. результат измерения не определен. Поэтому вводится понятие рабочий диапазон преобразований (измерений), в пределах которого удовлетворяются заданные требования к точности. В полном диапазоне проводить измерения нецелесообразно, так как на его краях абсолютная погрешность измерения достигает 100 %, т.е. результат измерения не определен. Поэтому вводится понятие рабочий диапазон преобразований (измерений), в пределах которого удовлетворяются заданные требования к точности. Таким образом, верхний предел рабочего диапазона определяется мультипликативной составляющей погрешности.

Слайд 72

Описание слайда:

Вопросы для самоконтроля усвоения знаний Вопросы для самоконтроля усвоения знаний Охарактеризуйте существующие подходы к рассмотрению понятия информационно-измерительная система. На что указывает двойное название по отношению к информационно- измерительным системам? Проанализируйте особенности двух этапов в развитии измерительных систем. Поясните, как измерительные функции в информационно-измерительных системах связаны с функциями анализа результатов измерений и их логической обработки. Что является наиболее крупной структурной единицей информационно- измерительных систем? Дайте определение, что такое измерительный канал, охарактеризуйте его структуру. В чем заключается сложность в осуществлении государственного метрологического контроля и надзора по отношению к информационно- измерительным системам? 8. Как подразделяются информационно-измерительные системы а) по области применения? б) по способу комплектования? в) по структурным признакам? 9. Охарактеризуйте особенности компонентов информационно измерительных систем. 10. Проанализируйте, какие проблемы в области метрологического обеспечения возникают в связи с основными особенностями информационно-измерительных систем.
