Слайд 1

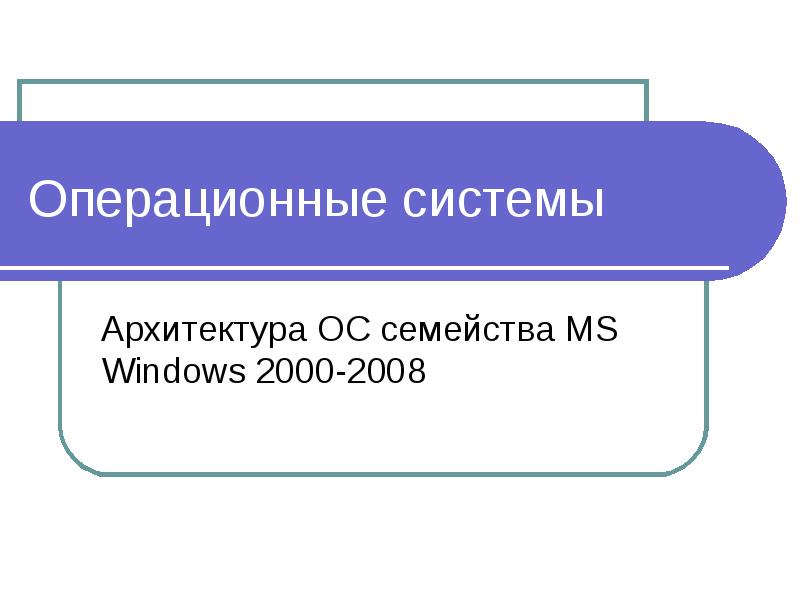

Описание слайда:

Операционные системы Архитектура ОС семейства MS Windows 2000-2008

Слайд 2

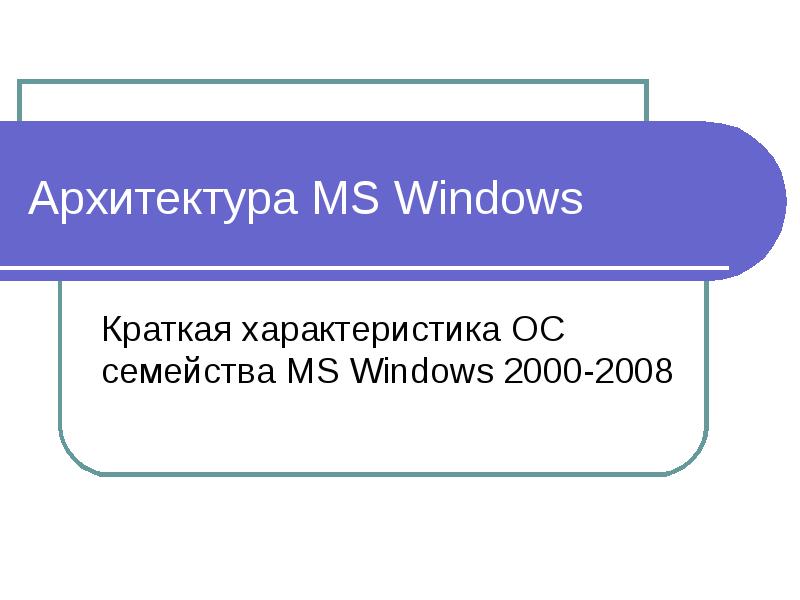

Описание слайда:

Архитектура MS Windows Краткая характеристика ОС семейства MS Windows 2000-2008

Слайд 3

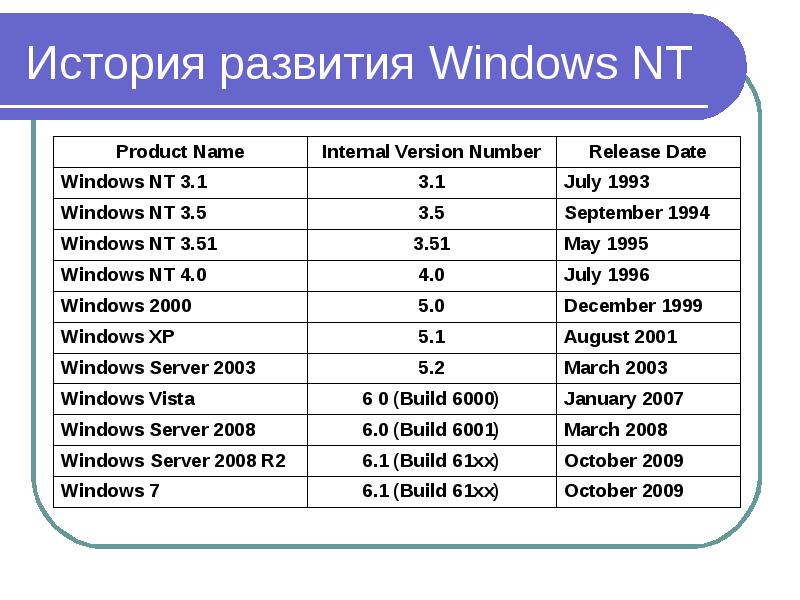

Описание слайда:

История развития Windows NT

Слайд 4

Описание слайда:

Эволюция Windows Server

Слайд 5

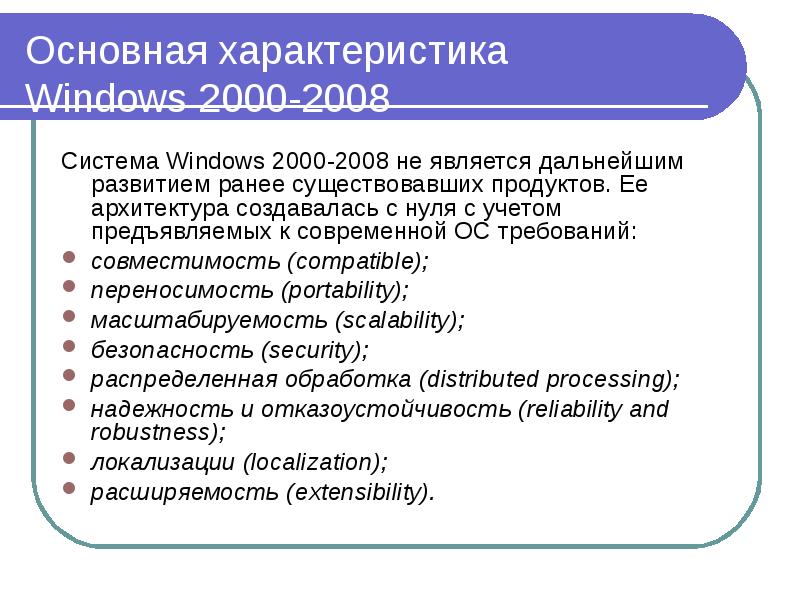

Описание слайда:

Основная характеристика Windows 2000-2008 Система Windows 2000-2008 не является дальнейшим развитием ранее существовавших продуктов. Ее архитектура создавалась с нуля с учетом предъявляемых к современной ОС требований: совместимость (compatible); переносимость (portability); масштабируемость (scalability); безопасность (security); распределенная обработка (distributed processing); надежность и отказоустойчивость (reliability and robustness); локализации (localization); расширяемость (extensibility).

Слайд 6

Описание слайда:

Совместимость совместимость (compatible) – поддержка существующих файловых систем, прикладных сред и сетевых интерфейсов. Специальные сервисы для интеграции с UNIX – Windows Services for UNIX; переносимость (portability); масштабируемость (scalability); безопасность (security); распределенная обработка (distributed processing); надежность и отказоустойчивость (reliability and robustness); локализации (localization); расширяемость (extensibility).

Слайд 7

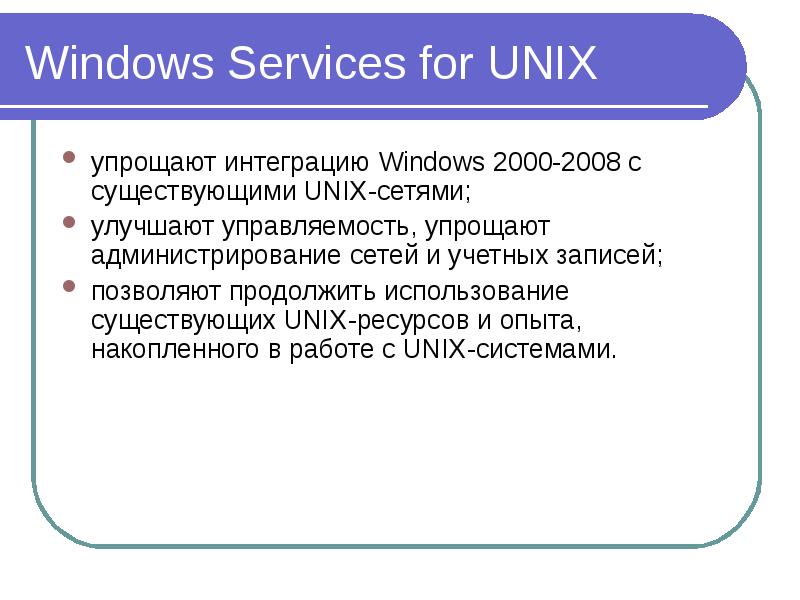

Описание слайда:

Windows Services for UNIX упрощают интеграцию Windows 2000-2008 с существующими UNIX-сетями; улучшают управляемость, упрощают администрирование сетей и учетных записей; позволяют продолжить использование существующих UNIX-ресурсов и опыта, накопленного в работе с UNIX-системами.

Слайд 8

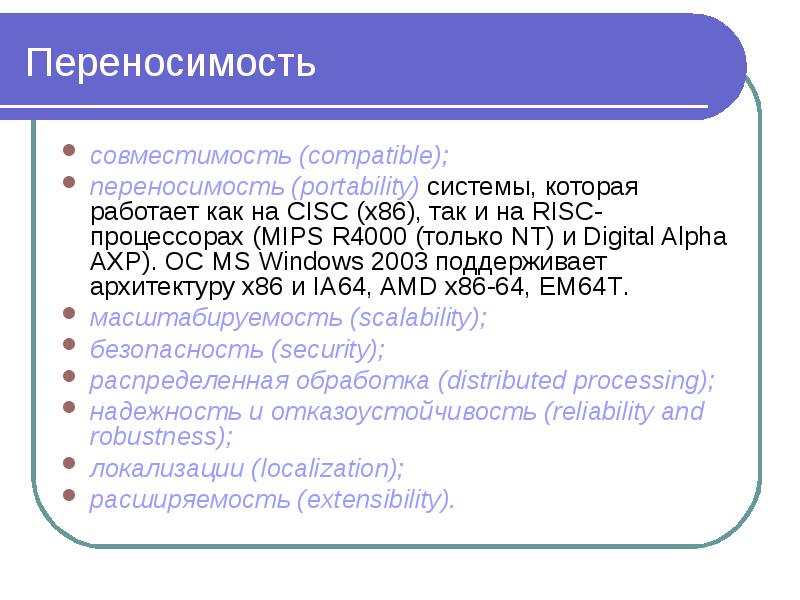

Описание слайда:

Переносимость совместимость (compatible); переносимость (portability) системы, которая работает как на CISC (x86), так и на RISC-процессорах (MIPS R4000 (только NT) и Digital Alpha AXP). ОС MS Windows 2003 поддерживает архитектуру x86 и IA64, AMD x86-64, EM64T. масштабируемость (scalability); безопасность (security); распределенная обработка (distributed processing); надежность и отказоустойчивость (reliability and robustness); локализации (localization); расширяемость (extensibility).

Слайд 9

Описание слайда:

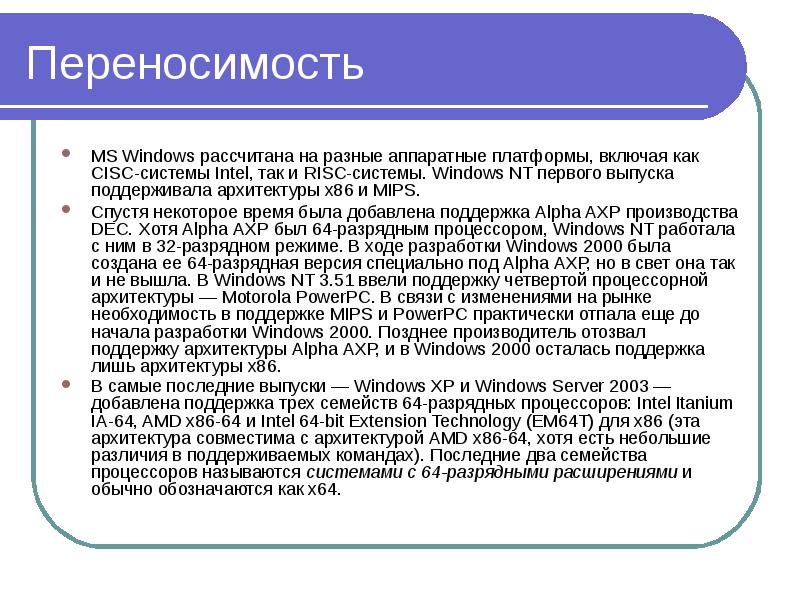

Переносимость MS Windows рассчитана на разные аппаратные платформы, включая как CISC-системы Intel, так и RISC-системы. Windows NT первого выпуска поддерживала архитектуры х86 и MIPS. Спустя некоторое время была добавлена поддержка Alpha АХР производства DEC. Хотя Alpha АХР был 64-разрядным процессором, Windows NT работала с ним в 32-разрядном режиме. В ходе разработки Windows 2000 была создана ее 64-разрядная версия специально под Alpha АХР, но в свет она так и не вышла. В Windows NT 3.51 ввели поддержку четвертой процессорной архитектуры — Motorola PowerPC. В связи с изменениями на рынке необходимость в поддержке MIPS и PowerPC практически отпала еще до начала разработки Windows 2000. Позднее производитель отозвал поддержку архитектуры Alpha АХР, и в Windows 2000 осталась поддержка лишь архитектуры х86. В самые последние выпуски — Windows ХР и Windows Server 2003 — добавлена поддержка трех семейств 64-разрядных процессоров: Intel Itanium IA-64, AMD x86-64 и Intel 64-bit Extension Technology (EM64T) для x86 (эта архитектура совместима с архитектурой AMD x86-64, хотя есть небольшие различия в поддерживаемых командах). Последние два семейства процессоров называются системами с 64-разрядными расширениями и обычно обозначаются как х64.

Слайд 10

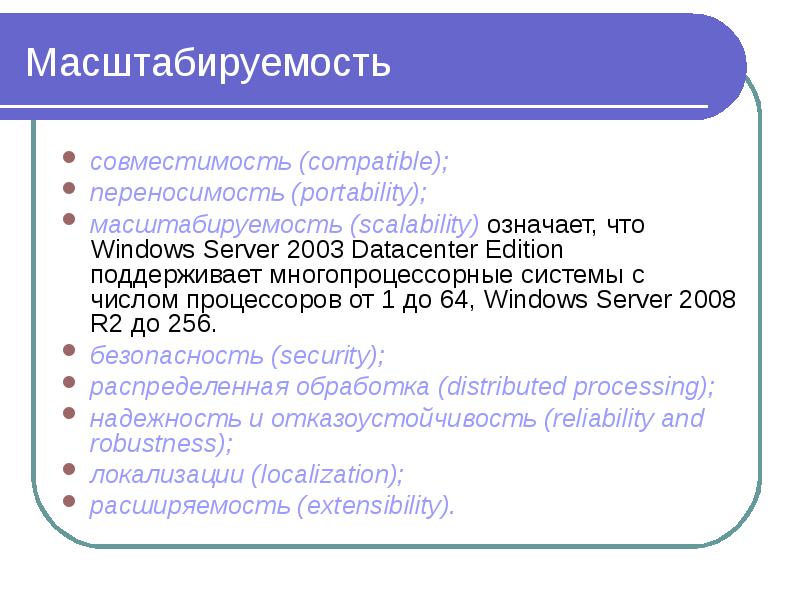

Описание слайда:

Масштабируемость совместимость (compatible); переносимость (portability); масштабируемость (scalability) означает, что Windows Server 2003 Datacenter Edition поддерживает многопроцессорные системы с числом процессоров от 1 до 64, Windows Server 2008 R2 до 256. безопасность (security); распределенная обработка (distributed processing); надежность и отказоустойчивость (reliability and robustness); локализации (localization); расширяемость (extensibility).

Слайд 11

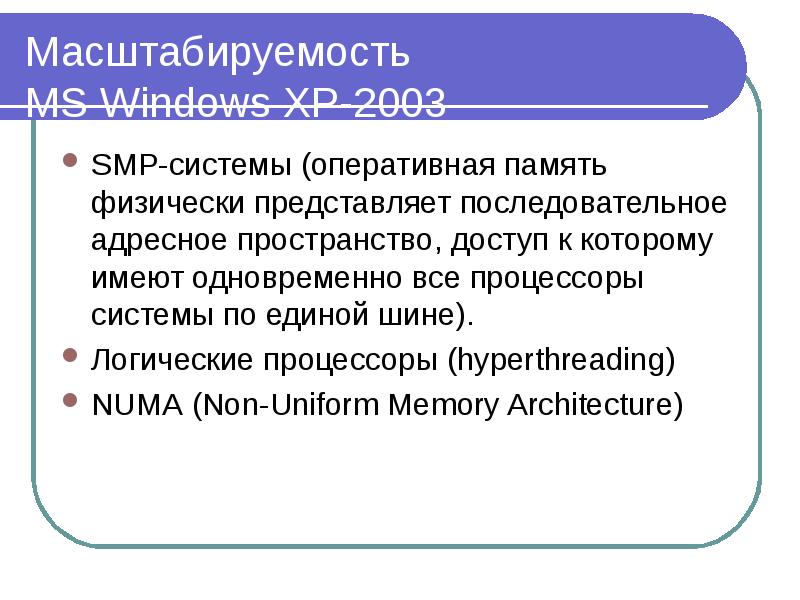

Описание слайда:

Масштабируемость MS Windows XP-2003 SMP-системы (оперативная память физически представляет последовательное адресное пространство, доступ к которому имеют одновременно все процессоры системы по единой шине). Логические процессоры (hyperthreading) NUMA (Non-Uniform Memory Architecture)

Слайд 12

Описание слайда:

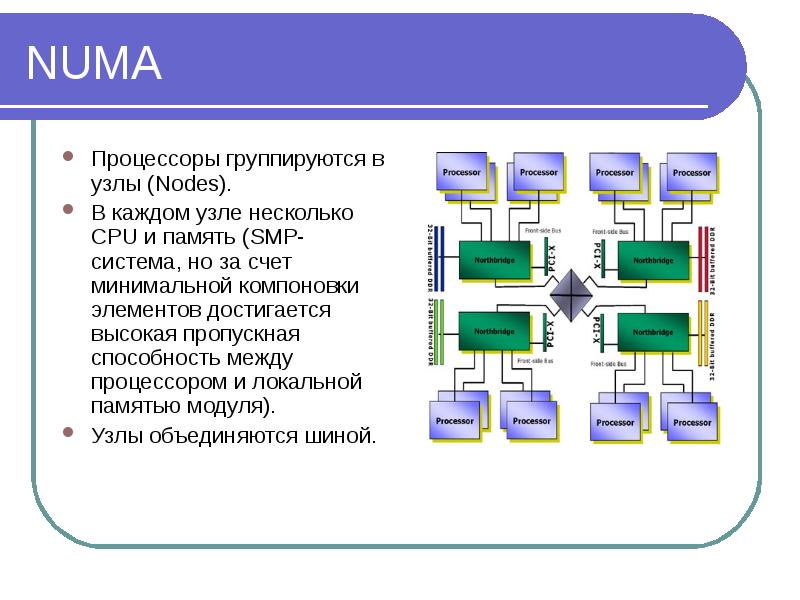

NUMA Процессоры группируются в узлы (Nodes). В каждом узле несколько CPU и память (SMP-система, но за счет минимальной компоновки элементов достигается высокая пропускная способность между процессором и локальной памятью модуля). Узлы объединяются шиной.

Слайд 13

Описание слайда:

Безопасность совместимость (compatible); переносимость (portability); масштабируемость (scalability); Windows 2000-2008 имеет однородную систему безопасности (security), удовлетворяющую стандарту С-2 "Оранжевая книга". В корпоративной среде критическим приложениям обеспечивается полностью изолированное окружение. распределенная обработка (distributed processing); надежность и отказоустойчивость (reliability and robustness); локализации (localization); расширяемость (extensibility).

Слайд 14

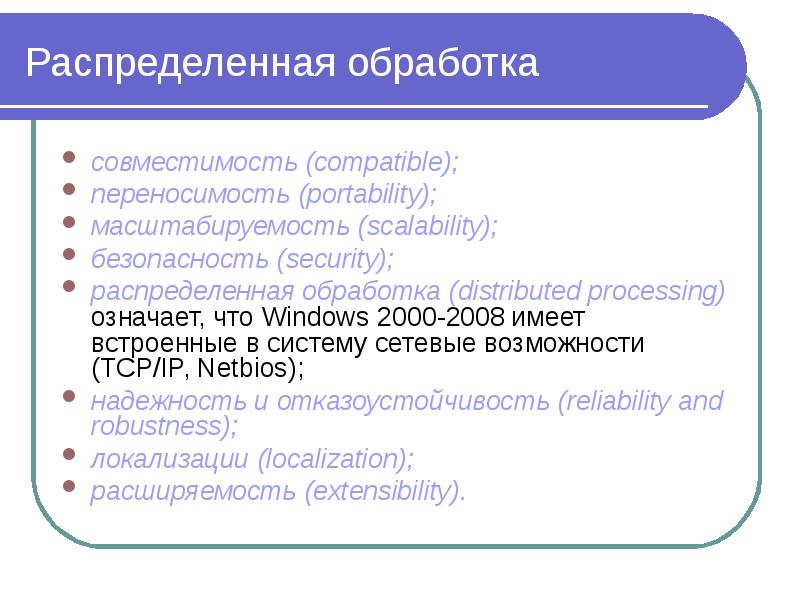

Описание слайда:

Распределенная обработка совместимость (compatible); переносимость (portability); масштабируемость (scalability); безопасность (security); распределенная обработка (distributed processing) означает, что Windows 2000-2008 имеет встроенные в систему сетевые возможности (TCP/IP, Netbios); надежность и отказоустойчивость (reliability and robustness); локализации (localization); расширяемость (extensibility).

Слайд 15

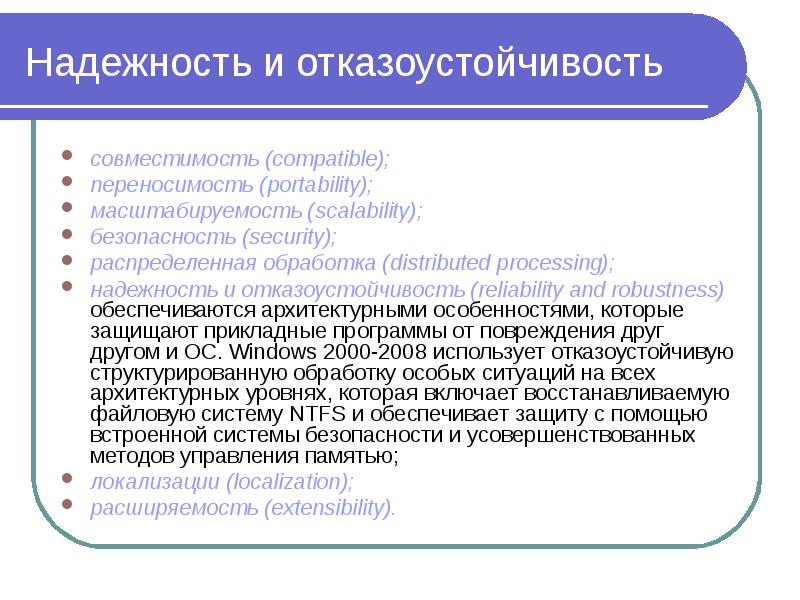

Описание слайда:

Надежность и отказоустойчивость совместимость (compatible); переносимость (portability); масштабируемость (scalability); безопасность (security); распределенная обработка (distributed processing); надежность и отказоустойчивость (reliability and robustness) обеспечиваются архитектурными особенностями, которые защищают прикладные программы от повреждения друг другом и ОС. Windows 2000-2008 использует отказоустойчивую структурированную обработку особых ситуаций на всех архитектурных уровнях, которая включает восстанавливаемую файловую систему NTFS и обеспечивает защиту с помощью встроенной системы безопасности и усовершенствованных методов управления памятью; локализации (localization); расширяемость (extensibility).

Слайд 16

Описание слайда:

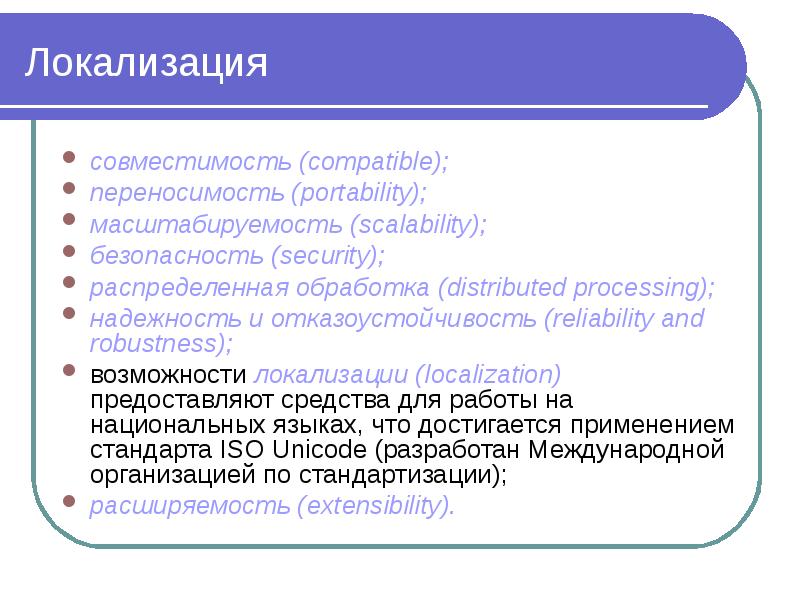

Локализация совместимость (compatible); переносимость (portability); масштабируемость (scalability); безопасность (security); распределенная обработка (distributed processing); надежность и отказоустойчивость (reliability and robustness); возможности локализации (localization) предоставляют средства для работы на национальных языках, что достигается применением стандарта ISO Unicode (разработан Международной организацией по стандартизации); расширяемость (extensibility).

Слайд 17

Описание слайда:

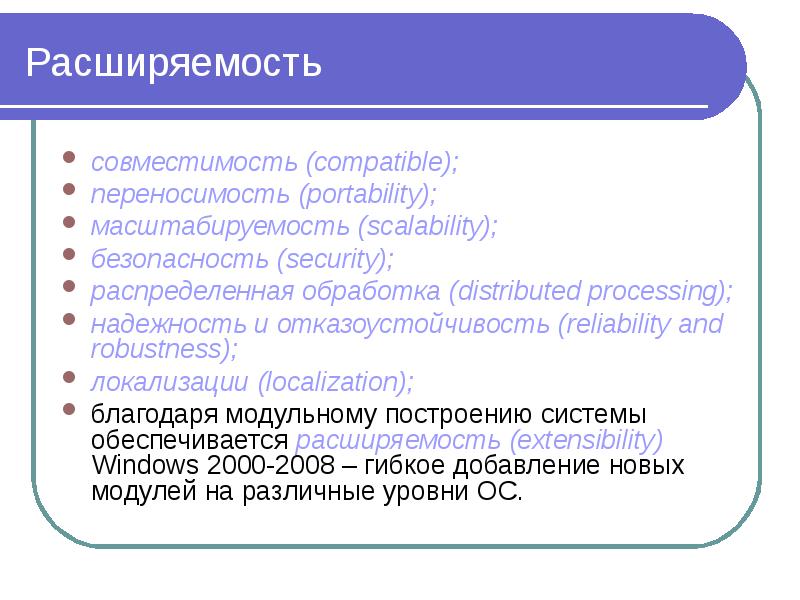

Расширяемость совместимость (compatible); переносимость (portability); масштабируемость (scalability); безопасность (security); распределенная обработка (distributed processing); надежность и отказоустойчивость (reliability and robustness); локализации (localization); благодаря модульному построению системы обеспечивается расширяемость (extensibility) Windows 2000-2008 – гибкое добавление новых модулей на различные уровни ОС.

Слайд 18

Описание слайда:

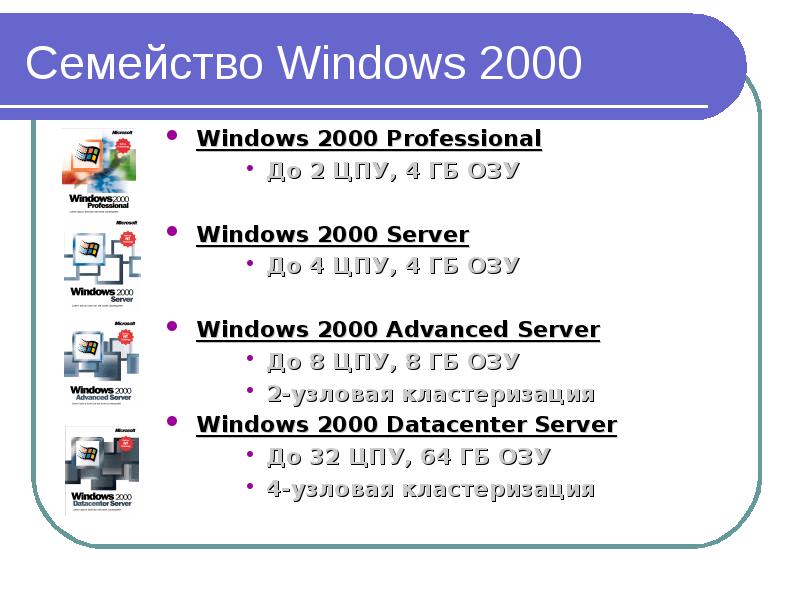

Семейство Windows 2000

Слайд 19

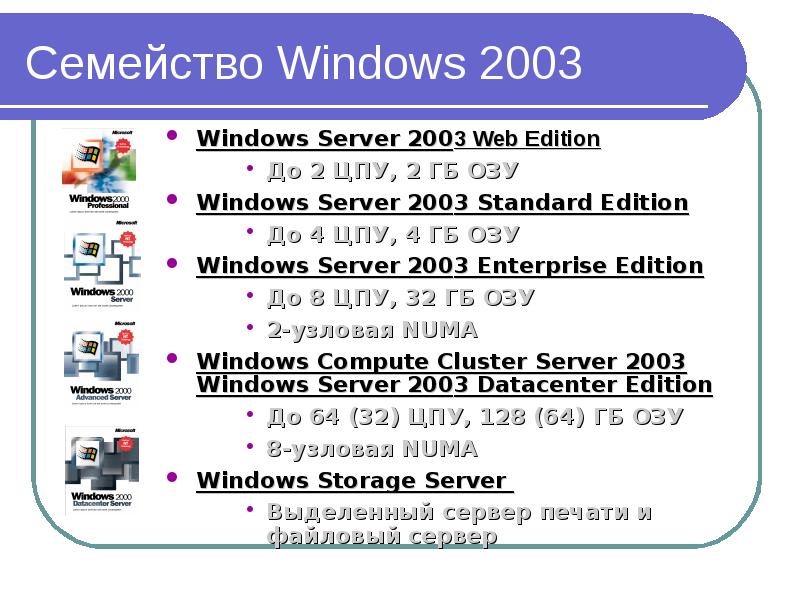

Описание слайда:

Семейство Windows 2003

Слайд 20

Описание слайда:

Windows Server 2008 Windows Server 2008 включает вариант установки называемый Server Core (русск. Установка ядра сервера). Server Core — это существенно облегченная установка Windows Server 2008 в которую не включена оболочка Windows Explorer. Вся настройка и обслуживание выполняется при помощи интерфейса командной строки Windows, или подключением к серверу удалённо посредством Консоли управления.

Слайд 21

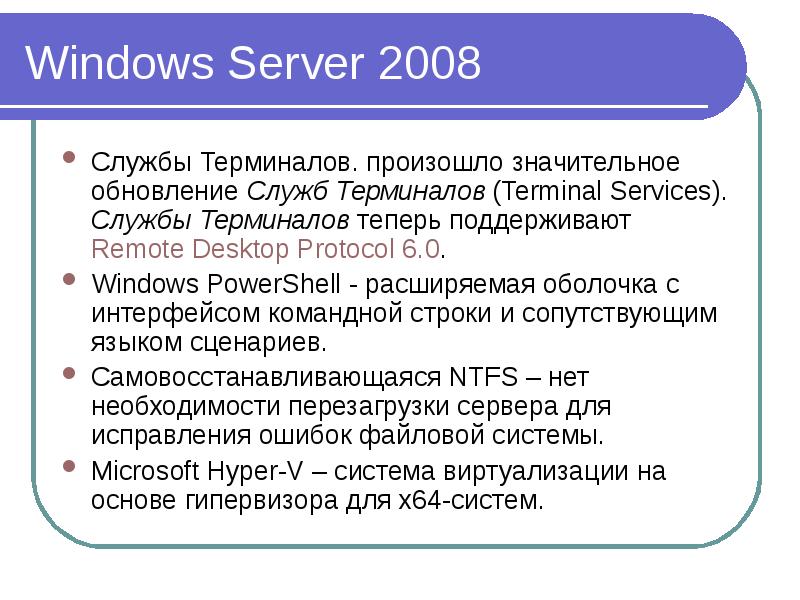

Описание слайда:

Windows Server 2008 Службы Терминалов. произошло значительное обновление Служб Терминалов (Terminal Services). Службы Терминалов теперь поддерживают Remote Desktop Protocol 6.0. Windows PowerShell - расширяемая оболочка с интерфейсом командной строки и сопутствующим языком сценариев. Самовосстанавливающаяся NTFS – нет необходимости перезагрузки сервера для исправления ошибок файловой системы. Microsoft Hyper-V – система виртуализации на основе гипервизора для x64-систем.

Слайд 22

Описание слайда:

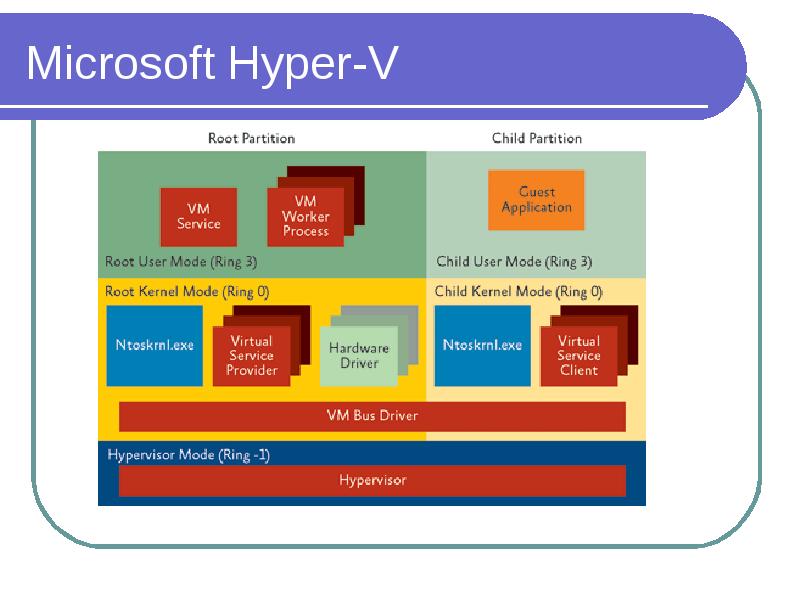

Microsoft Hyper-V

Слайд 23

Описание слайда:

Microsoft Hyper-V

Слайд 24

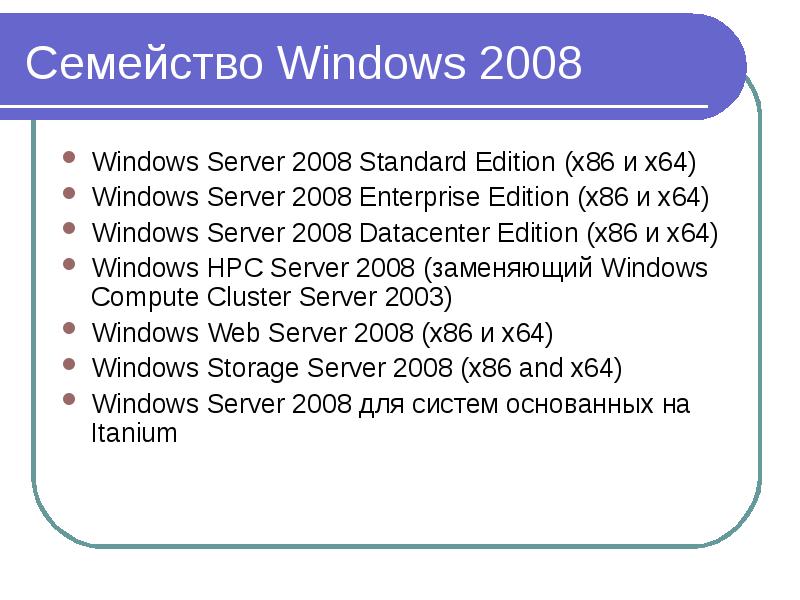

Описание слайда:

Семейство Windows 2008 Windows Server 2008 Standard Edition (x86 и x64) Windows Server 2008 Enterprise Edition (x86 и x64) Windows Server 2008 Datacenter Edition (x86 и x64) Windows HPC Server 2008 (заменяющий Windows Compute Cluster Server 2003) Windows Web Server 2008 (x86 и x64) Windows Storage Server 2008 (x86 and x64) Windows Server 2008 для систем основанных на Itanium

Слайд 25

Описание слайда:

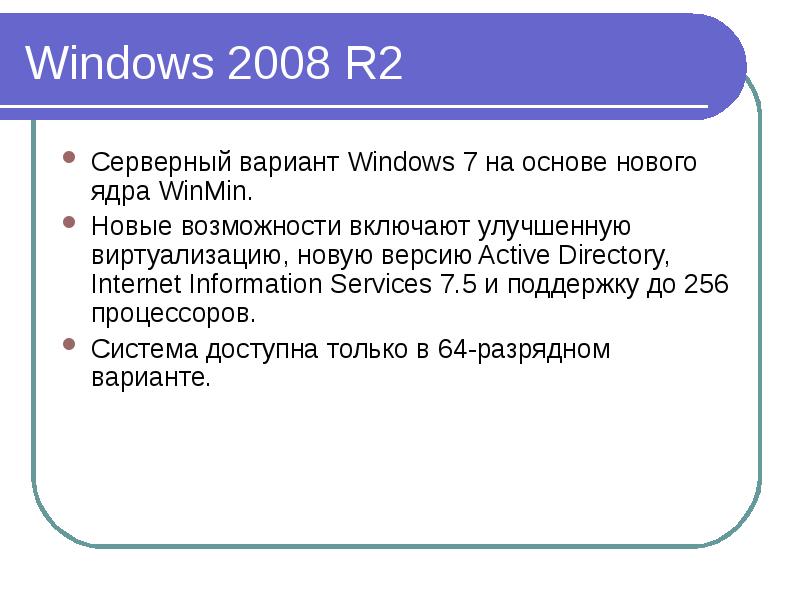

Windows 2008 R2 Серверный вариант Windows 7 на основе нового ядра WinMin. Новые возможности включают улучшенную виртуализацию, новую версию Active Directory, Internet Information Services 7.5 и поддержку до 256 процессоров. Система доступна только в 64-разрядном варианте.

Слайд 26

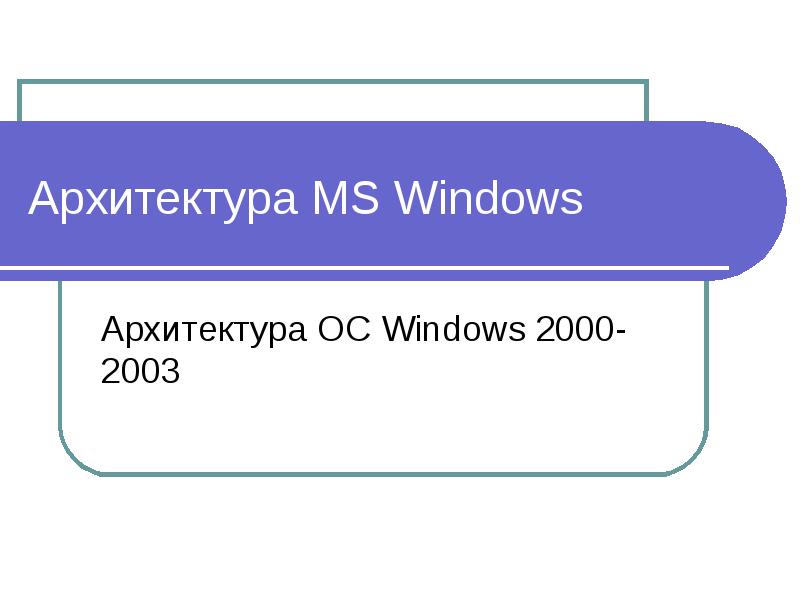

Описание слайда:

Архитектура MS Windows Архитектура ОС Windows 2000-2003

Слайд 27

Описание слайда:

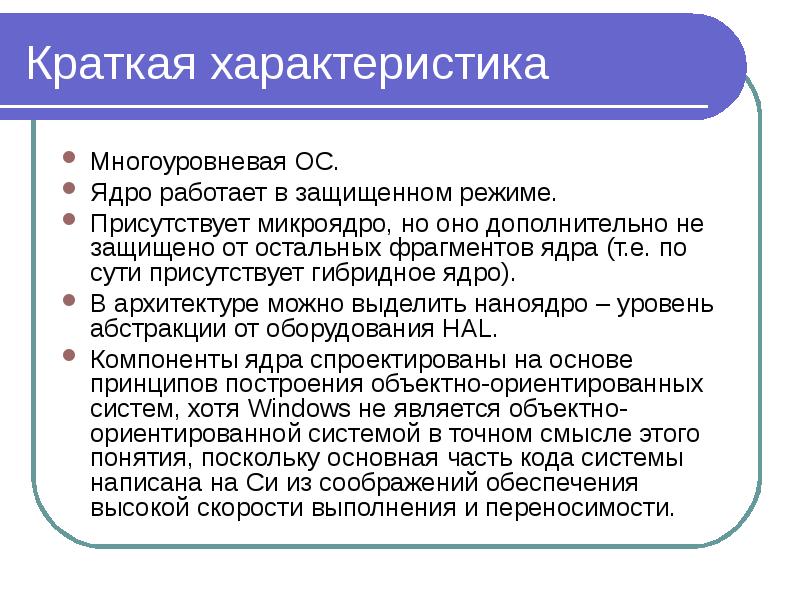

Краткая характеристика Многоуровневая ОС. Ядро работает в защищенном режиме. Присутствует микроядро, но оно дополнительно не защищено от остальных фрагментов ядра (т.е. по сути присутствует гибридное ядро). В архитектуре можно выделить наноядро – уровень абстракции от оборудования HAL. Компоненты ядра спроектированы на основе принципов построения объектно-ориентированных систем, хотя Windows не является объектно-ориентированной системой в точном смысле этого понятия, поскольку основная часть кода системы написана на Си из соображений обеспечения высокой скорости выполнения и переносимости.

Слайд 28

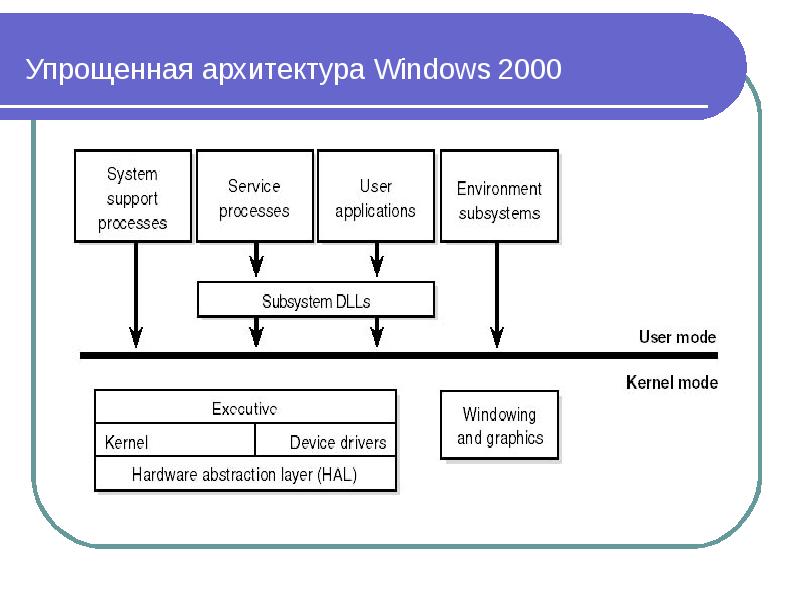

Описание слайда:

Упрощенная архитектура Windows 2000

Слайд 29

Описание слайда:

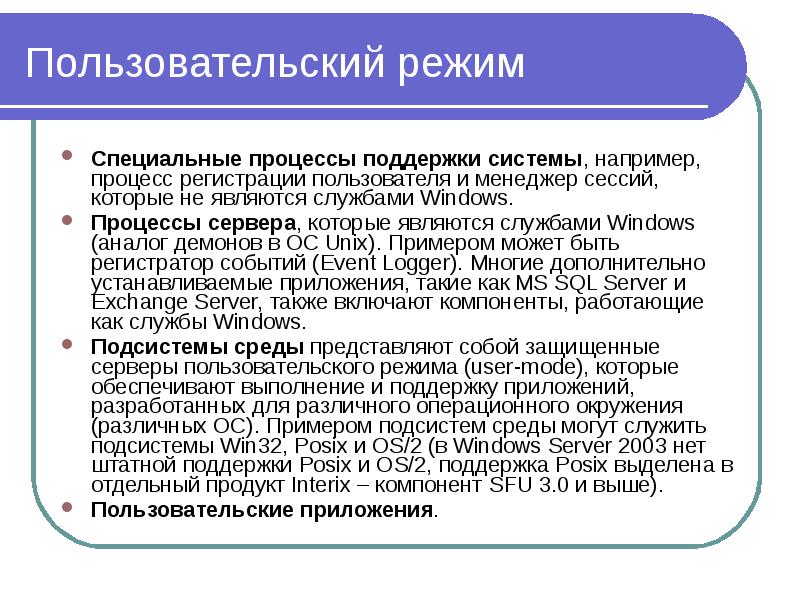

Пользовательский режим Специальные процессы поддержки системы, например, процесс регистрации пользователя и менеджер сессий, которые не являются службами Windows. Процессы сервера, которые являются службами Windows (аналог демонов в ОС Unix). Примером может быть регистратор событий (Event Logger). Многие дополнительно устанавливаемые приложения, такие как MS SQL Server и Exchange Server, также включают компоненты, работающие как службы Windows. Подсистемы среды представляют собой защищенные серверы пользовательского режима (user-mode), которые обеспечивают выполнение и поддержку приложений, разработанных для различного операционного окружения (различных ОС). Примером подсистем среды могут служить подсистемы Win32, Posix и OS/2 (в Windows Server 2003 нет штатной поддержки Posix и OS/2, поддержка Posix выделена в отдельный продукт Interix – компонент SFU 3.0 и выше). Пользовательские приложения.

Слайд 30

Описание слайда:

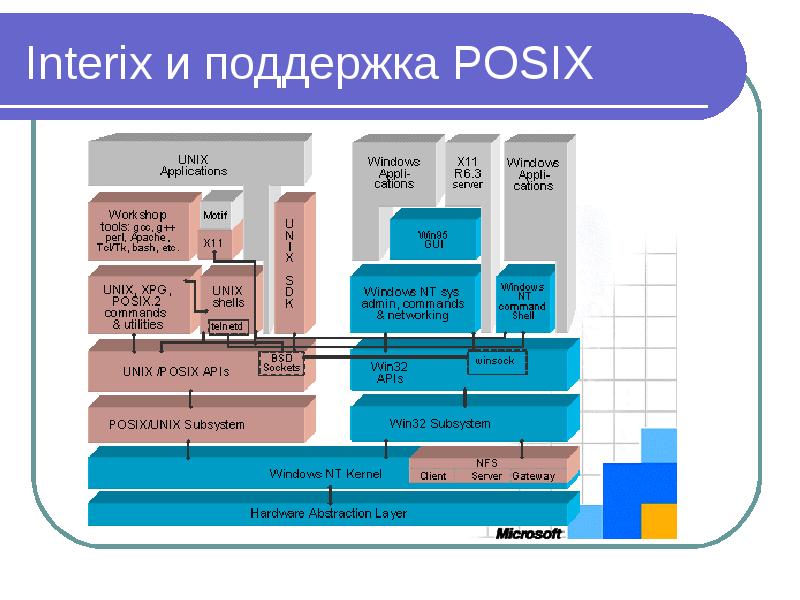

Interix и поддержка POSIX

Слайд 31

Описание слайда:

Структура ядра исполняющая система, которая включает управление памятью, процессами, потоками, безопасностью, вводом/выводом, межпроцессорными обменами; ядро (микроядро) выполняет низкоуровневые функции ОС: диспетчеризация потоков, прерываний и исключений, синхронизация процессоров. Ядро также включает набор процедур и базовых объектов, используемый исполняемой частью для создания высокоуровневых конструкций; уровень абстракции от оборудования (HAL – Hardware Abstraction Layer), изолирует остальное ядро от специфики аппаратной платформы, на которой выполняется ОС. Подобный подход позволяет обеспечить переносимость Windows. HAL можно рассматривать в качестве наноядра. драйверы устройств включают как файловую систему, так и аппаратные драйверы, которые транслируют пользовательские вызовы функций ввода/вывода в запросы физических устройств ввода/вывода; функции графического интерфейса пользователя работают с окнами, элементами управления и изображениями.

Слайд 32

Описание слайда:

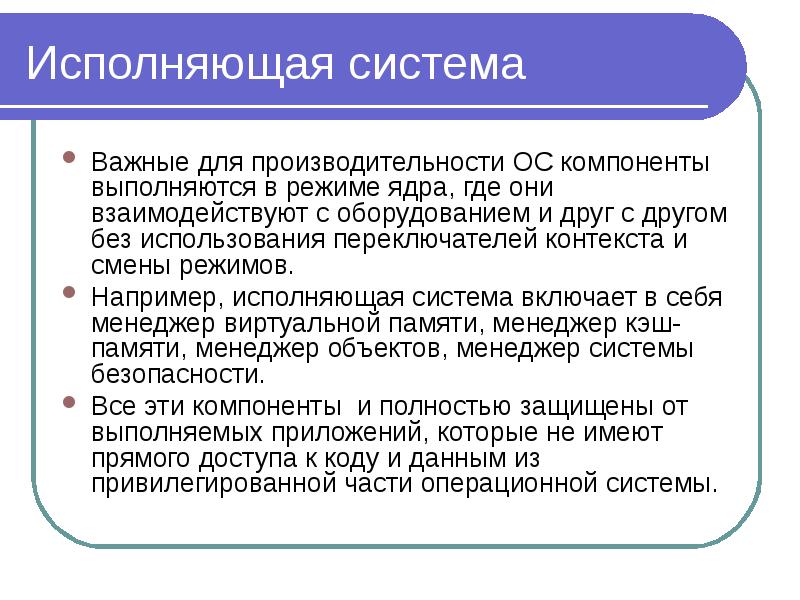

Исполняющая система Важные для производительности ОС компоненты выполняются в режиме ядра, где они взаимодействуют с оборудованием и друг с другом без использования переключателей контекста и смены режимов. Например, исполняющая система включает в себя менеджер виртуальной памяти, менеджер кэш-памяти, менеджер объектов, менеджер системы безопасности. Все эти компоненты и полностью защищены от выполняемых приложений, которые не имеют прямого доступа к коду и данным из привилегированной части операционной системы.

Слайд 33

Описание слайда:

Ядро (микроядро) Windows 2000 Микроядро (Microkernel) является основным компонентом операционной системы и координирует выполнение большинства базовых операций Windows. В отличие от остальной части ядра ОС, МЯ никогда не выгружается из оперативной памяти, его выполнение никогда не прерывается другими потоками. Код МЯ написан в основном на Си, а фрагменты, оказывающие наибольшую нагрузку на процессор, на языке Ассемблера.

Слайд 34

Описание слайда:

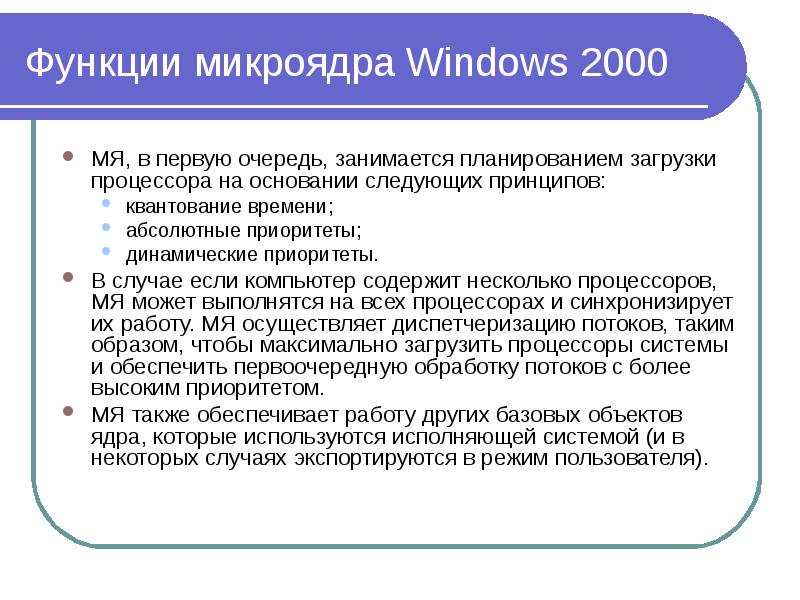

Функции микроядра Windows 2000 МЯ, в первую очередь, занимается планированием загрузки процессора на основании следующих принципов: квантование времени; абсолютные приоритеты; динамические приоритеты. В случае если компьютер содержит несколько процессоров, МЯ может выполнятся на всех процессорах и синхронизирует их работу. МЯ осуществляет диспетчеризацию потоков, таким образом, чтобы максимально загрузить процессоры системы и обеспечить первоочередную обработку потоков с более высоким приоритетом. МЯ также обеспечивает работу других базовых объектов ядра, которые используются исполняющей системой (и в некоторых случаях экспортируются в режим пользователя).

Слайд 35

Описание слайда:

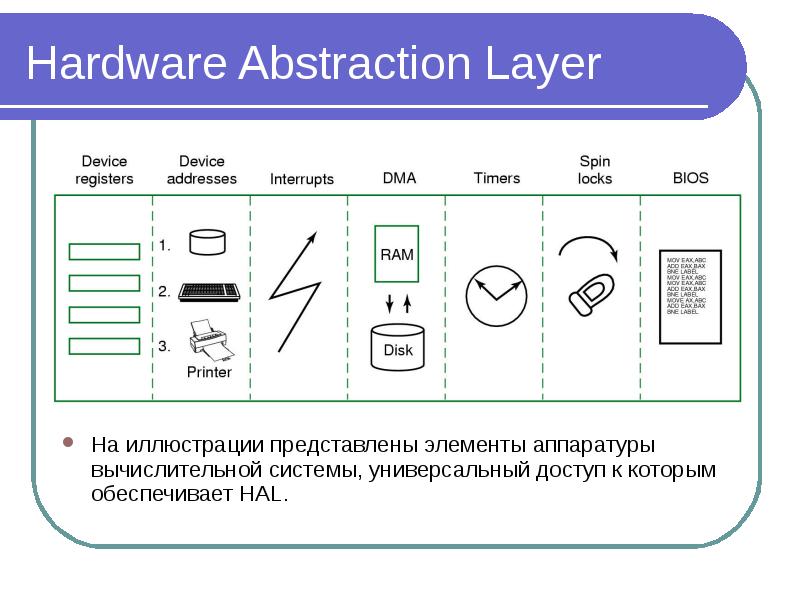

Hardware Abstraction Layer На иллюстрации представлены элементы аппаратуры вычислительной системы, универсальный доступ к которым обеспечивает HAL.

Слайд 36

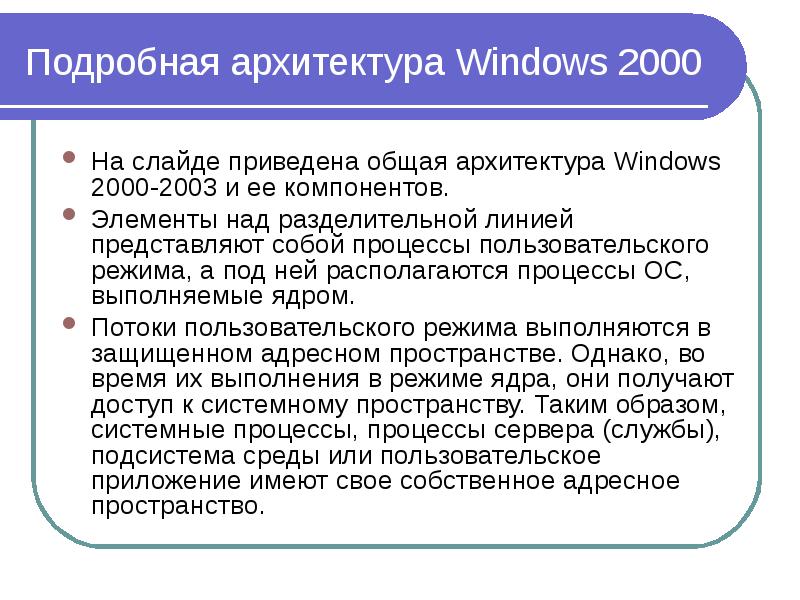

Описание слайда:

Подробная архитектура Windows 2000 На слайде приведена общая архитектура Windows 2000-2003 и ее компонентов. Элементы над разделительной линией представляют собой процессы пользовательского режима, а под ней располагаются процессы ОС, выполняемые ядром. Потоки пользовательского режима выполняются в защищенном адресном пространстве. Однако, во время их выполнения в режиме ядра, они получают доступ к системному пространству. Таким образом, системные процессы, процессы сервера (службы), подсистема среды или пользовательское приложение имеют свое собственное адресное пространство.

Слайд 37

Описание слайда:

Подробная архитектура Windows 2000

Слайд 38

Описание слайда:

Подробная архитектура Windows 2000

Слайд 39

Описание слайда:

Подробная архитектура Windows 2000

Слайд 40

Описание слайда:

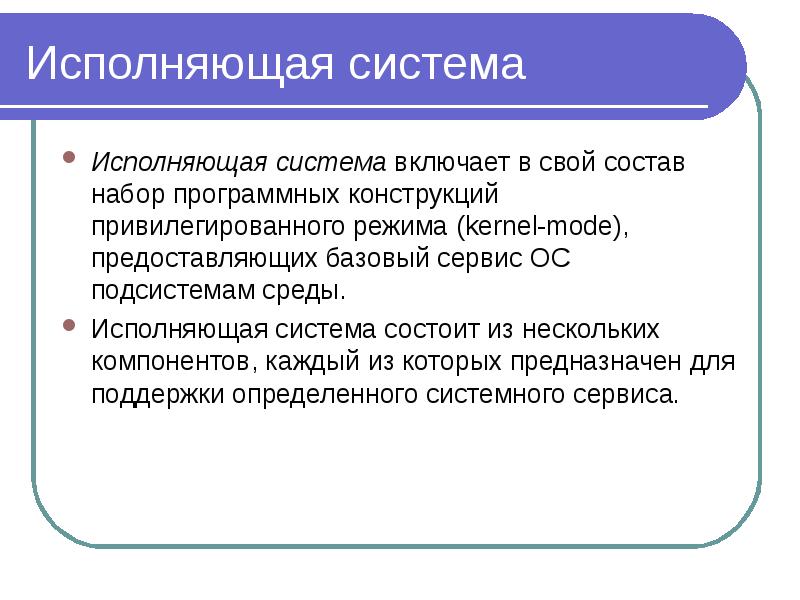

Исполняющая система Исполняющая система включает в свой состав набор программных конструкций привилегированного режима (kernel-mode), предоставляющих базовый сервис ОС подсистемам среды. Исполняющая система состоит из нескольких компонентов, каждый из которых предназначен для поддержки определенного системного сервиса.

Слайд 41

Описание слайда:

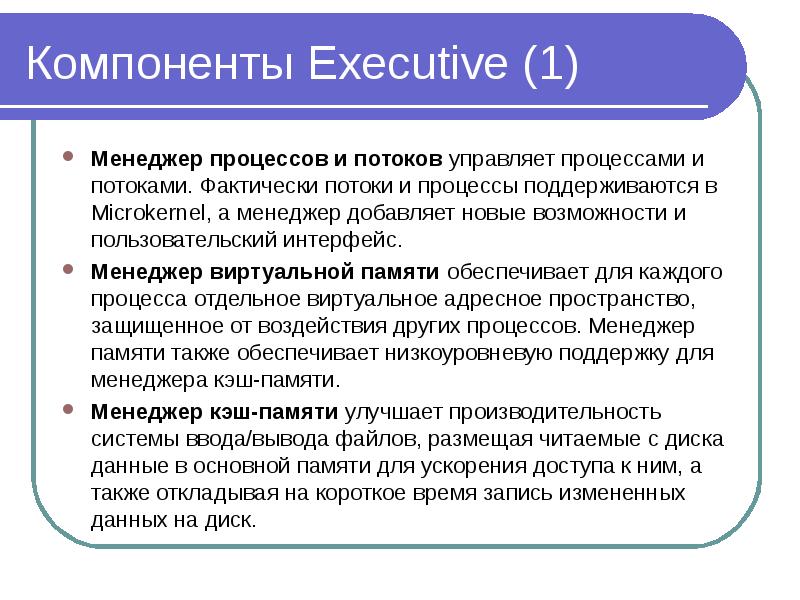

Компоненты Executive (1) Менеджер процессов и потоков управляет процессами и потоками. Фактически потоки и процессы поддерживаются в Microkernel, а менеджер добавляет новые возможности и пользовательский интерфейс. Менеджер виртуальной памяти обеспечивает для каждого процесса отдельное виртуальное адресное пространство, защищенное от воздействия других процессов. Менеджер памяти также обеспечивает низкоуровневую поддержку для менеджера кэш-памяти. Менеджер кэш-памяти улучшает производительность системы ввода/вывода файлов, размещая читаемые с диска данные в основной памяти для ускорения доступа к ним, а также откладывая на короткое время запись измененных данных на диск.

Слайд 42

Описание слайда:

Компоненты Executive (2) Менеджер объектов, который создает, удаляет объекты и абстрактные типы данных, а также управляет ими. Объекты используются для представления таких ресурсов ОС, как процессы, потоки и объекты синхронизации. Монитор безопасности проводит политику обеспечения мер безопасности на локальном компьютере, охраняя системные ресурсы и выполняя процедуры аудита и защиты объектов. Диспетчер ввода/вывода использует независимый от устройств ввод/вывод и отвечает за пересылку данных соответствующим драйверам для дальнейшей обработки. Диспетчер Plug&Play – определяет какие драйвера нужны для конкретного устройства и загружает их.

Слайд 43

Описание слайда:

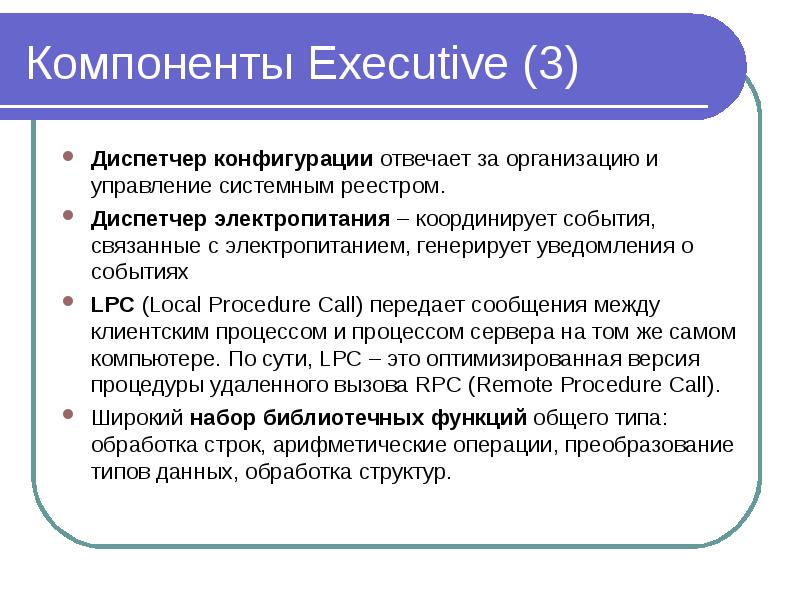

Компоненты Executive (3) Диспетчер конфигурации отвечает за организацию и управление системным реестром. Диспетчер электропитания – координирует события, связанные с электропитанием, генерирует уведомления о событиях LPC (Local Procedure Call) передает сообщения между клиентским процессом и процессом сервера на том же самом компьютере. По сути, LPC – это оптимизированная версия процедуры удаленного вызова RPC (Remote Procedure Call). Широкий набор библиотечных функций общего типа: обработка строк, арифметические операции, преобразование типов данных, обработка структур.

Слайд 44

Описание слайда:

Архитектура MS Windows Архитектура ОС Windows Vista и 2008 R2

Слайд 45

Описание слайда:

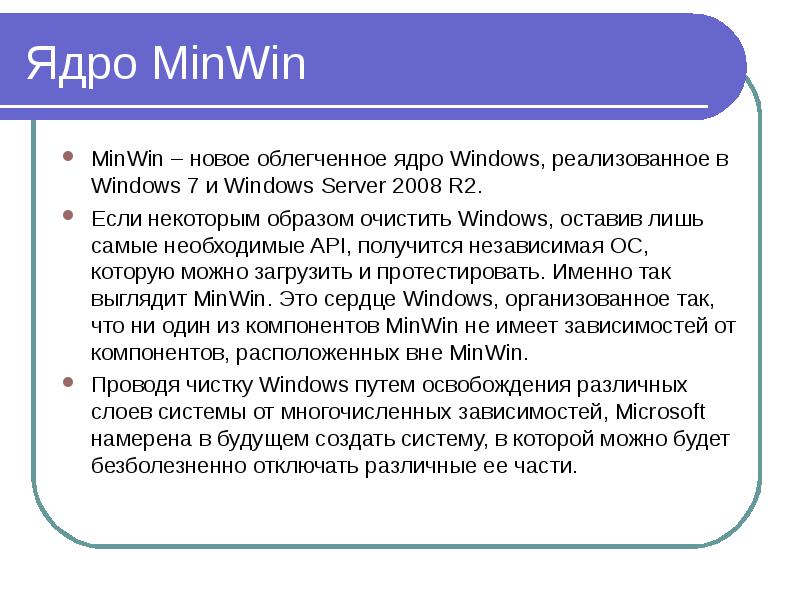

Ядро MinWin MinWin – новое облегченное ядро Windows, реализованное в Windows 7 и Windows Server 2008 R2. Если некоторым образом очистить Windows, оставив лишь самые необходимые API, получится независимая ОС, которую можно загрузить и протестировать. Именно так выглядит MinWin. Это сердце Windows, организованное так, что ни один из компонентов MinWin не имеет зависимостей от компонентов, расположенных вне MinWin. Проводя чистку Windows путем освобождения различных слоев системы от многочисленных зависимостей, Microsoft намерена в будущем создать систему, в которой можно будет безболезненно отключать различные ее части.

Слайд 46

Описание слайда:

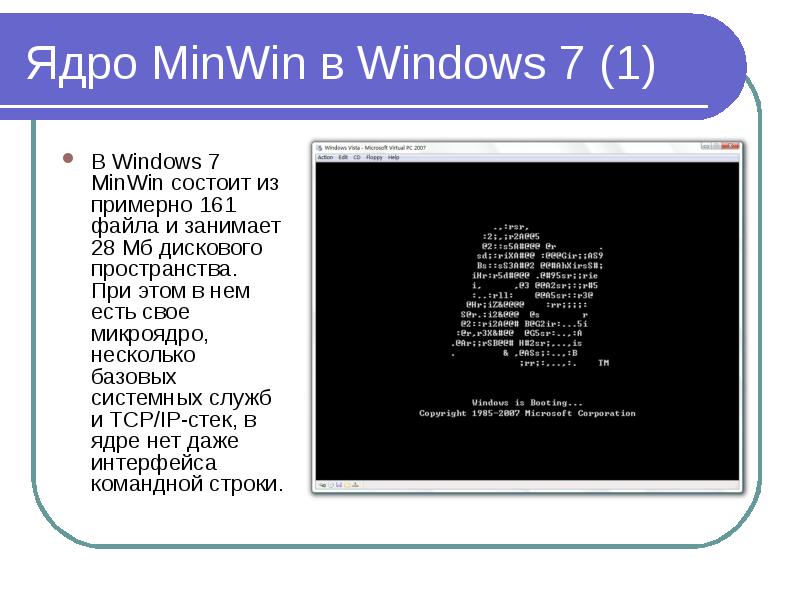

Ядро MinWin в Windows 7 (1) В Windows 7 MinWin состоит из примерно 161 файла и занимает 28 Мб дискового пространства. При этом в нем есть свое микроядро, несколько базовых системных служб и TCP/IP-стек, в ядре нет даже интерфейса командной строки.

Слайд 47

Описание слайда:

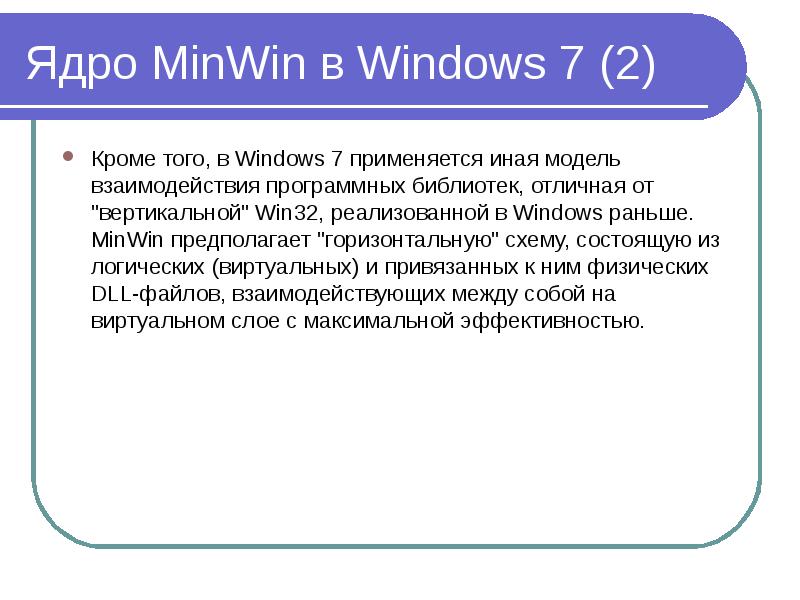

Ядро MinWin в Windows 7 (2) Кроме того, в Windows 7 применяется иная модель взаимодействия программных библиотек, отличная от "вертикальной" Win32, реализованной в Windows раньше. MinWin предполагает "горизонтальную" схему, состоящую из логических (виртуальных) и привязанных к ним физических DLL-файлов, взаимодействующих между собой на виртуальном слое с максимальной эффективностью.

Слайд 48

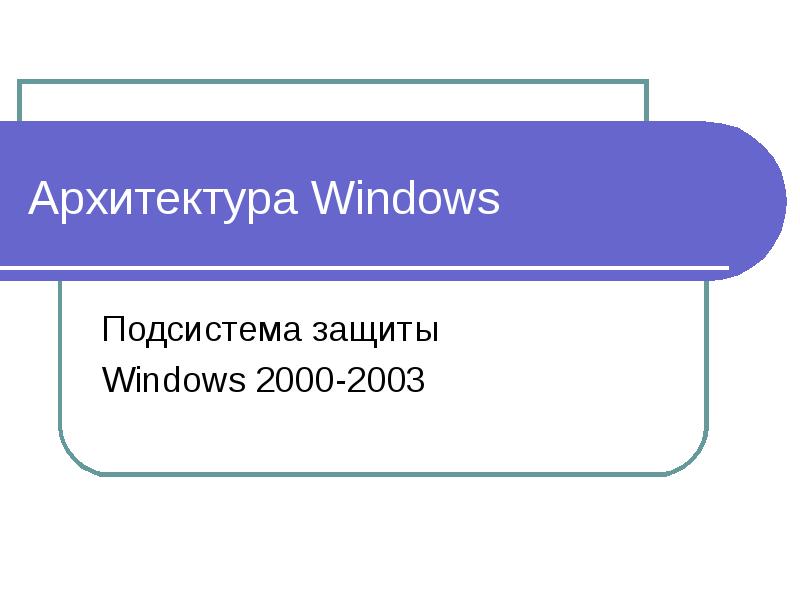

Описание слайда:

Архитектура Windows Подсистема защиты Windows 2000-2003

Слайд 49

Описание слайда:

Базовые принципы уровня С2 Выделяемая процессам память защищена таким образом, что прочитать информацию оттуда невозможно даже после того, как она уже освобождена процессом. Система должна быть защищена от вмешательства, например, от модификации системного кода в памяти или системных файлов на диске. Только системный администратор имеет физическую возможность управлять безопасностью системы и уровнем доступа отдельных лиц и групп лиц. Должно осуществляться управление доступом к ресурсам. Должно быть возможным разрешать или запрещать доступ к указанным ресурсам как отдельным пользователям, так и группам пользователей. Пользователи должны регистрировать себя в системе и иметь уникальные идентификаторы. Все действия пользователей, контролируемые системой, должны быть персонифицированы.

Слайд 50

Описание слайда:

Основные компоненты подсистемы защиты

Слайд 51

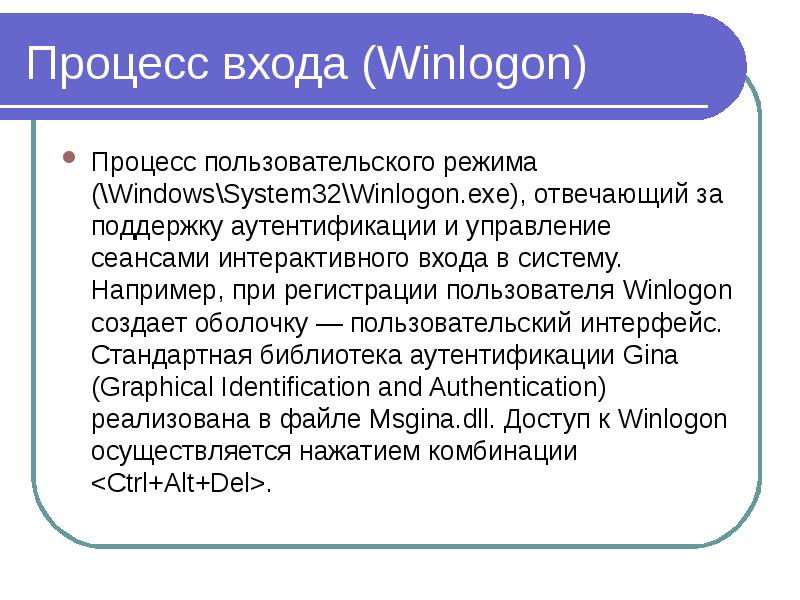

$Процесс входа (Winlogon) Процесс пользовательского режима (\Windows\System32\Winlogon.exe), отвечающий за поддержку аутентификации и управление...$

Описание слайда:

Процесс входа (Winlogon) Процесс пользовательского режима (\Windows\System32\Winlogon.exe), отвечающий за поддержку аутентификации и управление сеансами интерактивного входа в систему. Например, при регистрации пользователя Winlogon создает оболочку — пользовательский интерфейс. Стандартная библиотека аутентификации Gina (Graphical Identification and Authentication) реализована в файле Msgina.dll. Доступ к Winlogon осуществляется нажатием комбинации .

Слайд 52

$Подсистема локальной аутентификации Процесс пользовательского режима, выполняющий образ \Windows\System32\l_sass.exe, который отвечает за политику...$

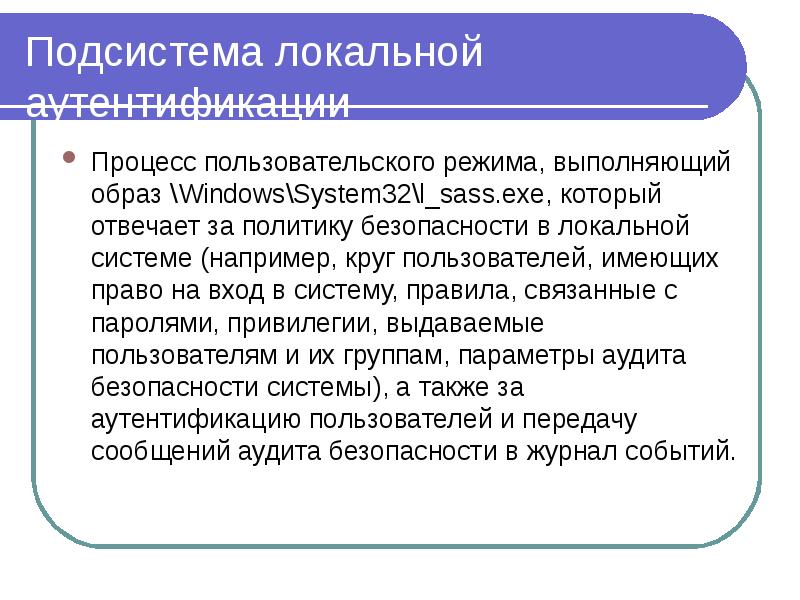

Описание слайда:

Подсистема локальной аутентификации Процесс пользовательского режима, выполняющий образ \Windows\System32\l_sass.exe, который отвечает за политику безопасности в локальной системе (например, круг пользователей, имеющих право на вход в систему, правила, связанные с паролями, привилегии, выдаваемые пользователям и их группам, параметры аудита безопасности системы), а также за аутентификацию пользователей и передачу сообщений аудита безопасности в журнал событий.

Слайд 53

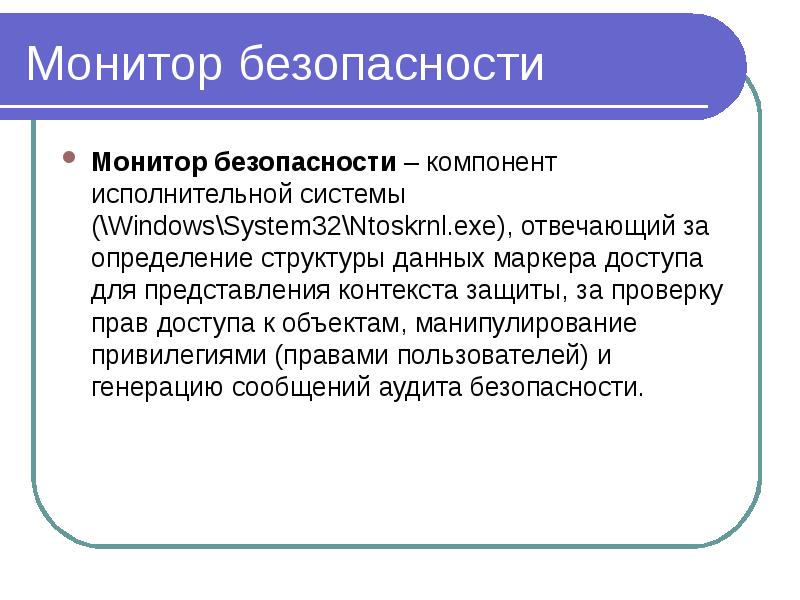

$Монитор безопасности Монитор безопасности – компонент исполнительной системы (\Windows\System32\Ntoskrnl.exe), отвечающий за определение структуры...$

Описание слайда:

Монитор безопасности Монитор безопасности – компонент исполнительной системы (\Windows\System32\Ntoskrnl.exe), отвечающий за определение структуры данных маркера доступа для представления контекста защиты, за проверку прав доступа к объектам, манипулирование привилегиями (правами пользователей) и генерацию сообщений аудита безопасности.

Слайд 54

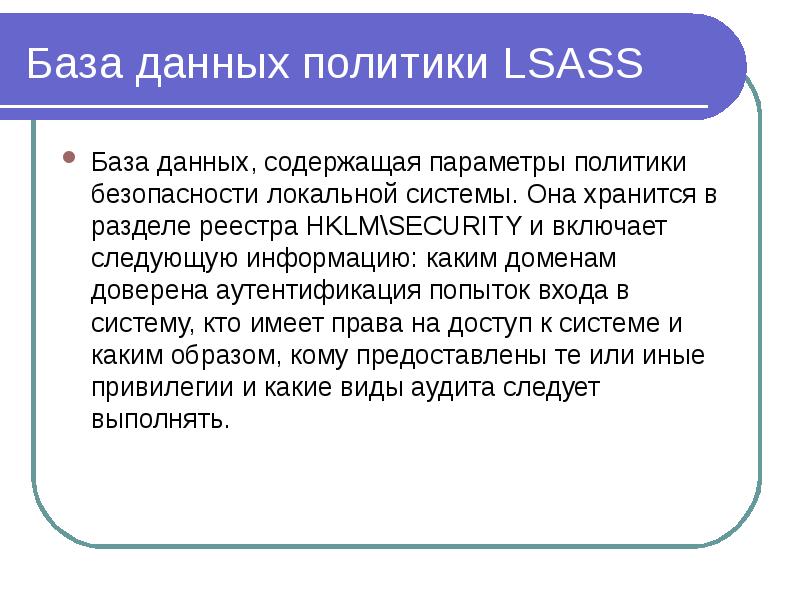

$База данных политики LSASS База данных, содержащая параметры политики безопасности локальной системы. Она хранится в разделе реестра HKLM\SECURITY и...$

Описание слайда:

База данных политики LSASS База данных, содержащая параметры политики безопасности локальной системы. Она хранится в разделе реестра HKLM\SECURITY и включает следующую информацию: каким доменам доверена аутентификация попыток входа в систему, кто имеет права на доступ к системе и каким образом, кому предоставлены те или иные привилегии и какие виды аудита следует выполнять.

Слайд 55

Описание слайда:

Диспетчер учетных записей безопасности Диспетчер учетных записей безопасности (Security Accounts Manager, SAM) Набор подпрограмм, отвечающих за поддержку базы данных, которая содержит имена пользователей и группы, определенные на локальной машине.

Слайд 56

Описание слайда:

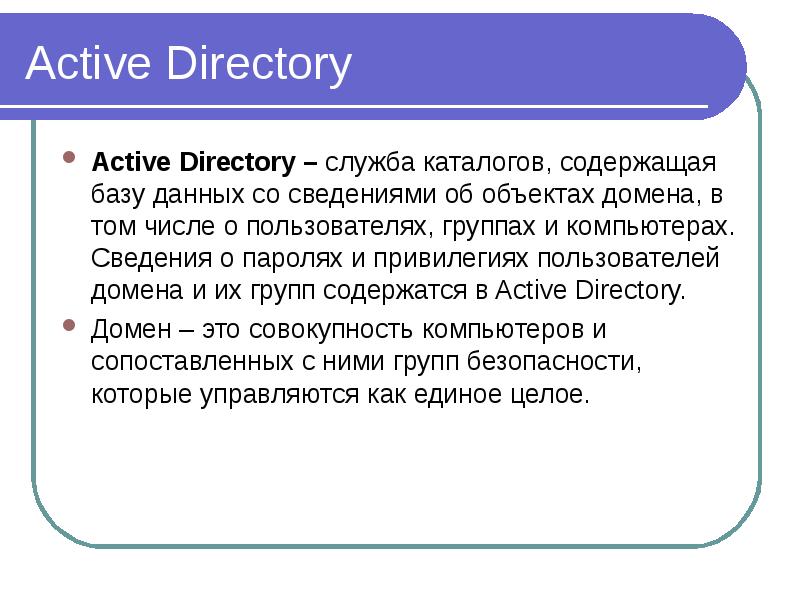

Active Directory Active Directory – служба каталогов, содержащая базу данных со сведениями об объектах домена, в том числе о пользователях, группах и компьютерах. Сведения о паролях и привилегиях пользователей домена и их групп содержатся в Active Directory. Домен – это совокупность компьютеров и сопоставленных с ними групп безопасности, которые управляются как единое целое.

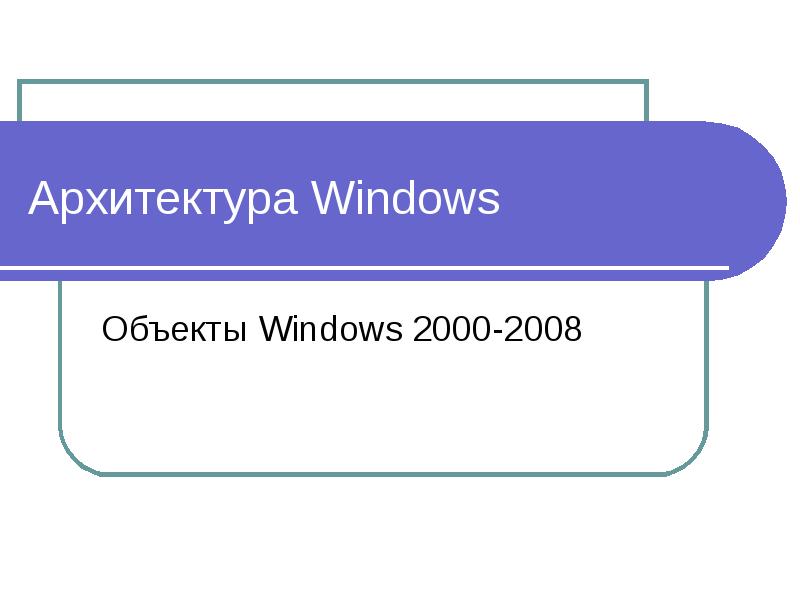

Слайд 57

Описание слайда:

Архитектура Windows Объекты Windows 2000-2008

Слайд 58

Описание слайда:

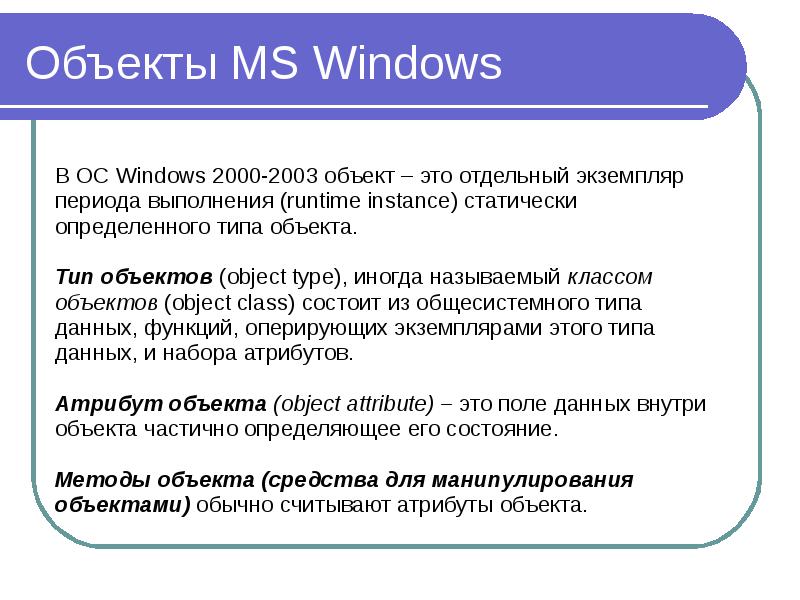

Объекты MS Windows

Слайд 59

Описание слайда:

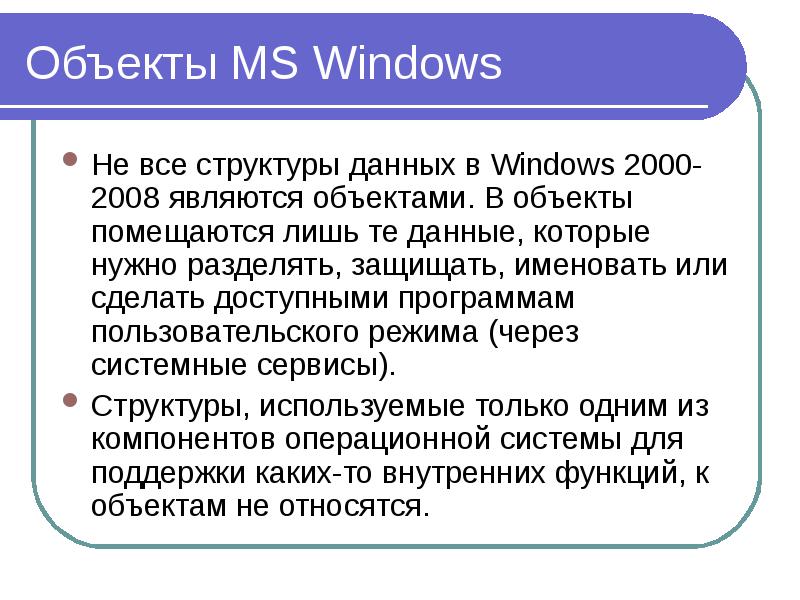

Объекты MS Windows Не все структуры данных в Windows 2000-2008 являются объектами. В объекты помещаются лишь те данные, которые нужно разделять, защищать, именовать или сделать доступными программам пользовательского режима (через системные сервисы). Структуры, используемые только одним из компонентов операционной системы для поддержки каких-то внутренних функций, к объектам не относятся.

Слайд 60

Описание слайда:

Объекты MS Windows

Слайд 61

Описание слайда:

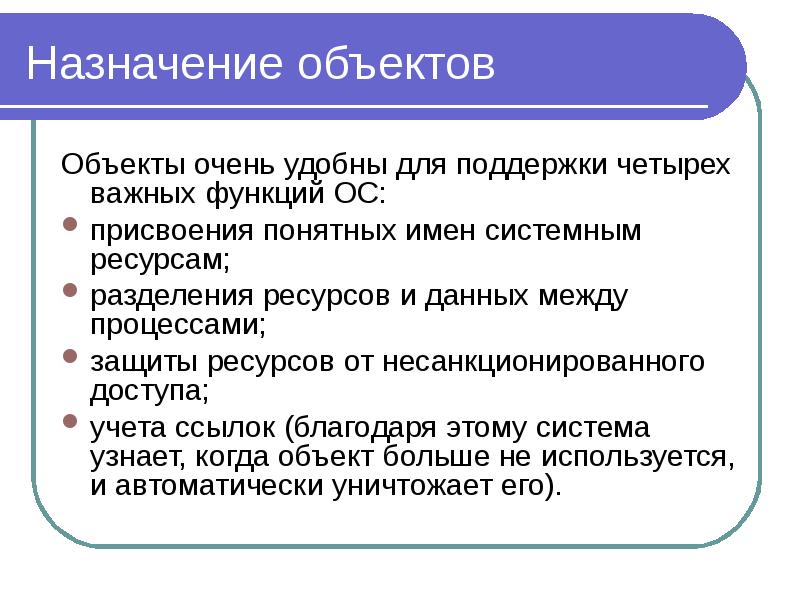

Назначение объектов Объекты очень удобны для поддержки четырех важных функций ОС: присвоения понятных имен системным ресурсам; разделения ресурсов и данных между процессами; защиты ресурсов от несанкционированного доступа; учета ссылок (благодаря этому система узнает, когда объект больше не используется, и автоматически уничтожает его).

Слайд 62

Описание слайда:

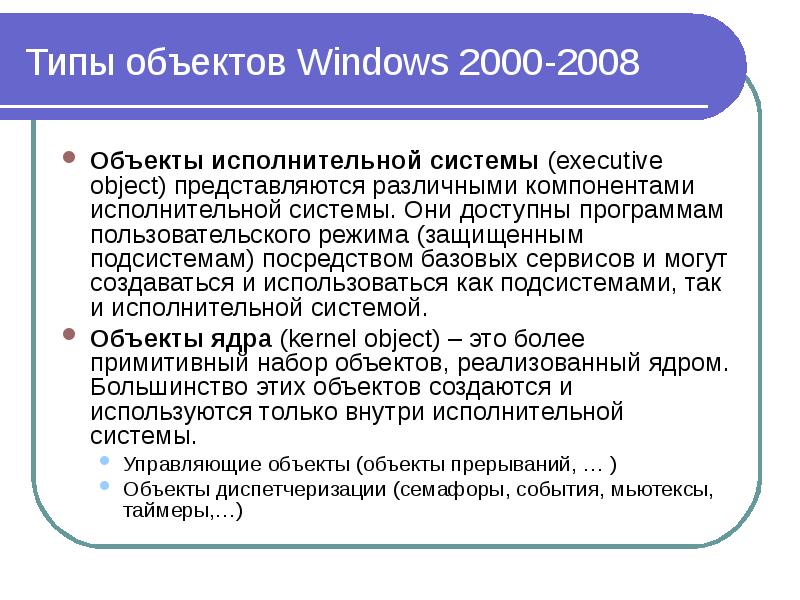

Типы объектов Windows 2000-2008 Объекты исполнительной системы (executive object) представляются различными компонентами исполнительной системы. Они доступны программам пользовательского режима (защищенным подсистемам) посредством базовых сервисов и могут создаваться и использоваться как подсистемами, так и исполнительной системой. Объекты ядра (kernel object) – это более примитивный набор объектов, реализованный ядром. Большинство этих объектов создаются и используются только внутри исполнительной системы. Управляющие объекты (объекты прерываний, … ) Объекты диспетчеризации (семафоры, события, мьютексы, таймеры,…)

Слайд 63

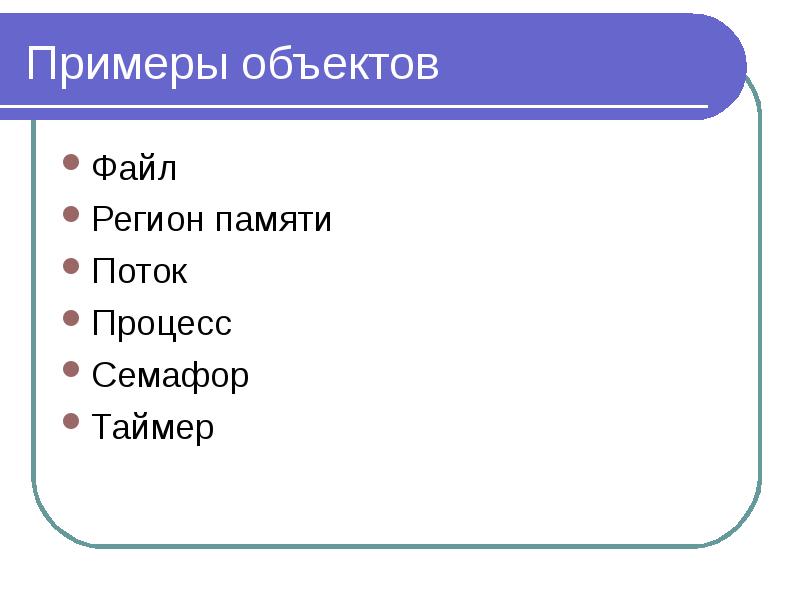

Описание слайда:

Примеры объектов Файл Регион памяти Поток Процесс Семафор Таймер

Слайд 64

Описание слайда:

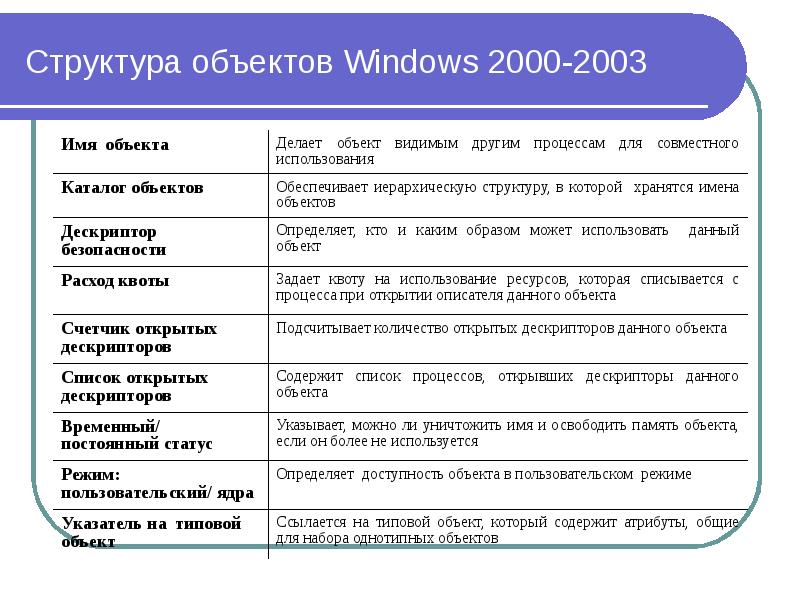

Структура объектов Windows 2000-2003

Слайд 65

Описание слайда:

Структура объектов Windows 2000-2003

Слайд 66

Описание слайда:

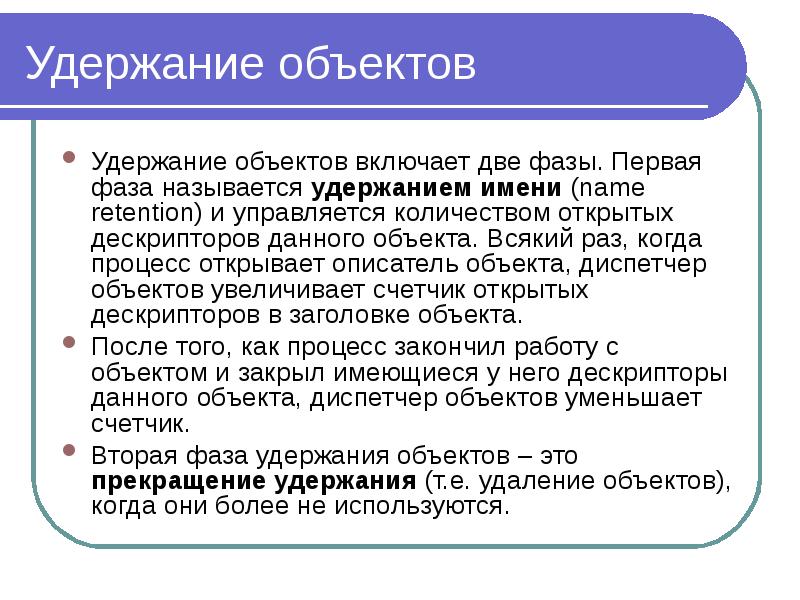

Удержание объектов Удержание объектов включает две фазы. Первая фаза называется удержанием имени (name retention) и управляется количеством открытых дескрипторов данного объекта. Всякий раз, когда процесс открывает описатель объекта, диспетчер объектов увеличивает счетчик открытых дескрипторов в заголовке объекта. После того, как процесс закончил работу с объектом и закрыл имеющиеся у него дескрипторы данного объекта, диспетчер объектов уменьшает счетчик. Вторая фаза удержания объектов – это прекращение удержания (т.е. удаление объектов), когда они более не используются.

Слайд 67

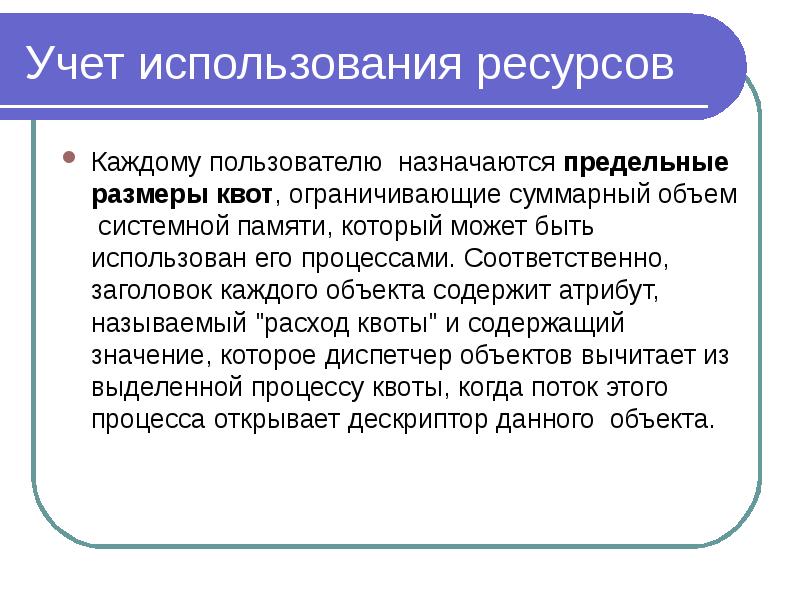

Описание слайда:

Учет использования ресурсов Каждому пользователю назначаются предельные размеры квот, ограничивающие суммарный объем системной памяти, который может быть использован его процессами. Соответственно, заголовок каждого объекта содержит атрибут, называемый "расход квоты" и содержащий значение, которое диспетчер объектов вычитает из выделенной процессу квоты, когда поток этого процесса открывает дескриптор данного объекта.

Слайд 68

Описание слайда:

Защита объектов ОС Windows 2000 поддерживает два вида контроля доступа к объектам: управление избирательным доступом (discretionary access control) – основной механизм контроля доступа, при котором владельцы объектов разрешают или запрещают доступ к ним для других пользователей (процессов). При первой попытке доступа процесса (приложения) к общему (разделяемому) объекту подсистема Windows проверяет, имеет ли это приложение соответствующие права. Если проверка завершается успешно, подсистема Windows разрешает приложению доступ. управление привилегированным доступом (privileged access control) – необходим в тех случаях, когда управления избирательным доступом недостаточно. Данный метод гарантирует, что пользователь сможет обратиться к защищенным объектам, даже если их владелец недоступен.

Слайд 69

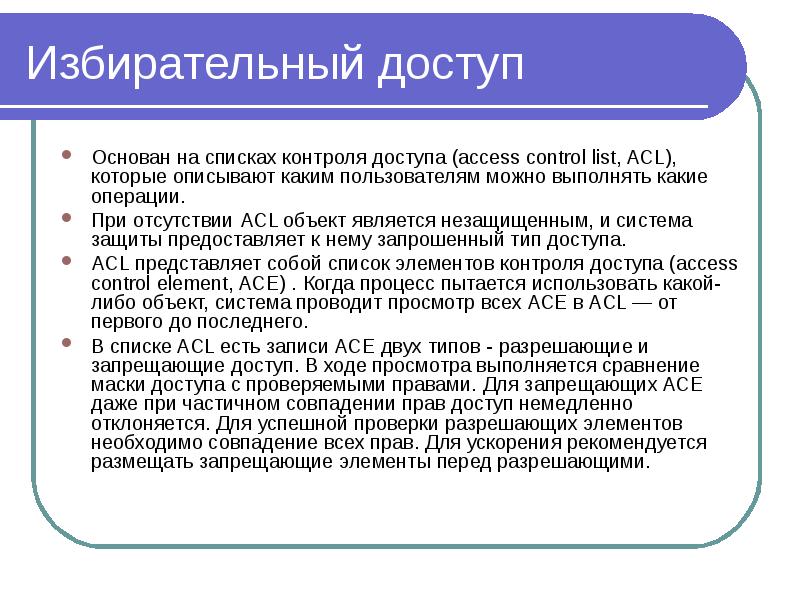

Описание слайда:

Избирательный доступ Основан на списках контроля доступа (access control list, ACL), которые описывают каким пользователям можно выполнять какие операции. При отсутствии ACL объект является незащищенным, и система защиты предоставляет к нему запрошенный тип доступа. ACL представляет собой список элементов контроля доступа (access control element, ACE) . Когда процесс пытается использовать какой-либо объект, система проводит просмотр всех АСЕ в ACL — от первого до последнего. В списке ACL есть записи ACE двух типов - разрешающие и запрещающие доступ. В ходе просмотра выполняется сравнение маски доступа с проверяемыми правами. Для запрещающих ACE даже при частичном совпадении прав доступ немедленно отклоняется. Для успешной проверки разрешающих элементов необходимо совпадение всех прав. Для ускорения рекомендуется размещать запрещающие элементы перед разрешающими.

Слайд 70

Описание слайда:

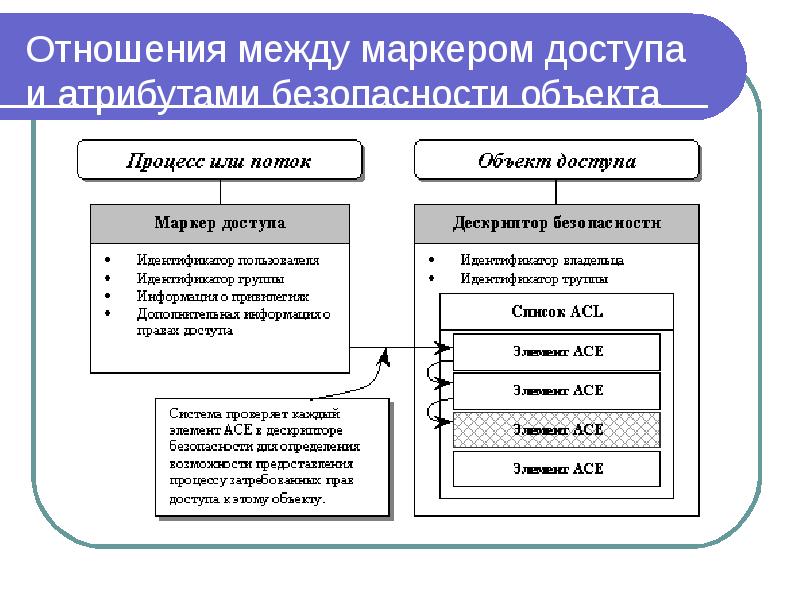

Отношения между маркером доступа и атрибутами безопасности объекта

Слайд 71

Описание слайда:

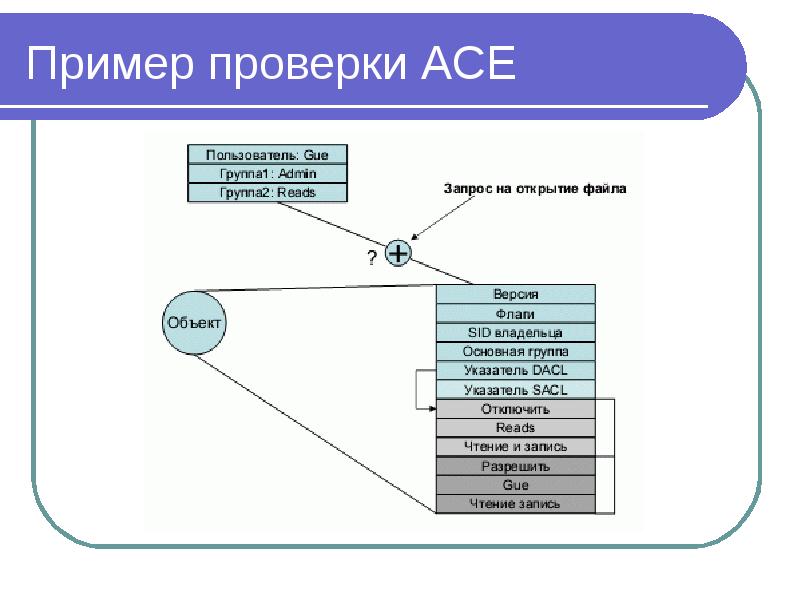

Пример проверки ACE

Слайд 72

Описание слайда:

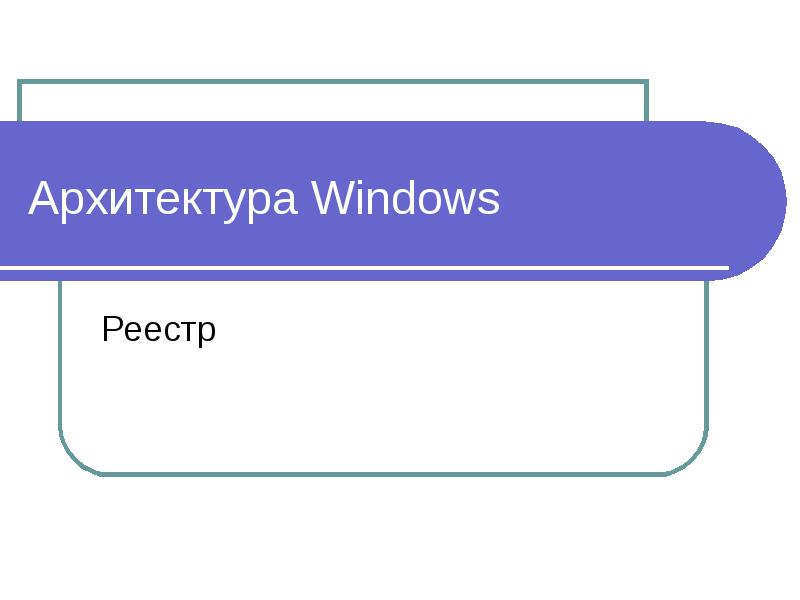

Архитектура Windows Реестр

Слайд 73

Описание слайда:

Реестр Операционная система управляет большим объемом информации, необходимой для ее загрузки и конфигурирования. В ранних версиях Windows эта информация содержалась в различных текстовых файлах с расширением .ini (Win.ini, System.ini и т.д.). Начиная с Windows 95, эта информация хранится в централизованной общесистемной базе данных, называемой реестром (registry). Для просмотра и модификации данных реестра имеется штатный утилиты редактор реестра regedit.

Слайд 74

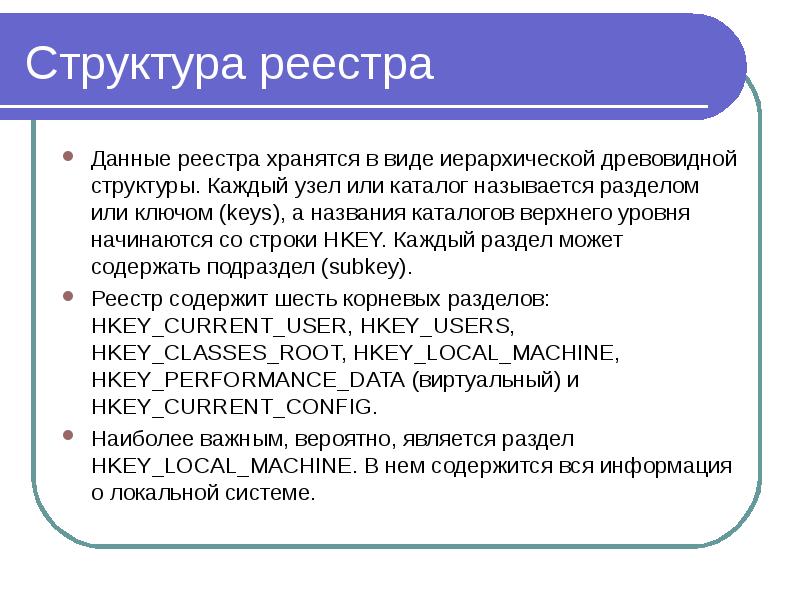

Описание слайда:

Структура реестра Данные реестра хранятся в виде иерархической древовидной структуры. Каждый узел или каталог называется разделом или ключом (keys), а названия каталогов верхнего уровня начинаются со строки HKEY. Каждый раздел может содержать подраздел (subkey). Реестр содержит шесть корневых разделов: HKEY_CURRENT_USER, HKEY_USERS, HKEY_CLASSES_ROOT, HKEY_LOCAL_MACHINE, HKEY_PERFORMANCE_DATA (виртуальный) и HKEY_CURRENT_CONFIG. Наиболее важным, вероятно, является раздел HKEY_LOCAL_MACHINE. В нем содержится вся информация о локальной системе.

Слайд 75

Описание слайда:

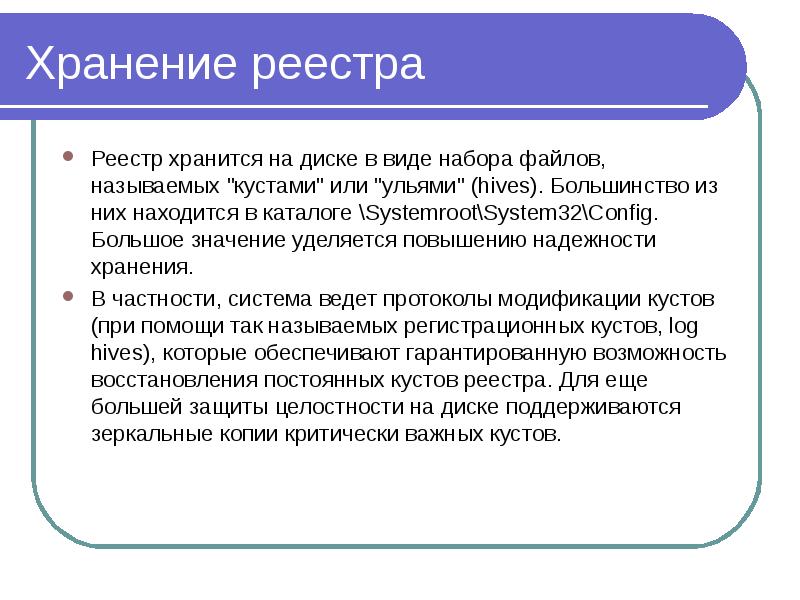

Хранение реестра Реестр хранится на диске в виде набора файлов, называемых "кустами" или "ульями" (hives). Большинство из них находится в каталоге \Systemroot\System32\Config. Большое значение уделяется повышению надежности хранения. В частности, система ведет протоколы модификации кустов (при помощи так называемых регистрационных кустов, log hives), которые обеспечивают гарантированную возможность восстановления постоянных кустов реестра. Для еще большей защиты целостности на диске поддерживаются зеркальные копии критически важных кустов.

Слайд 76

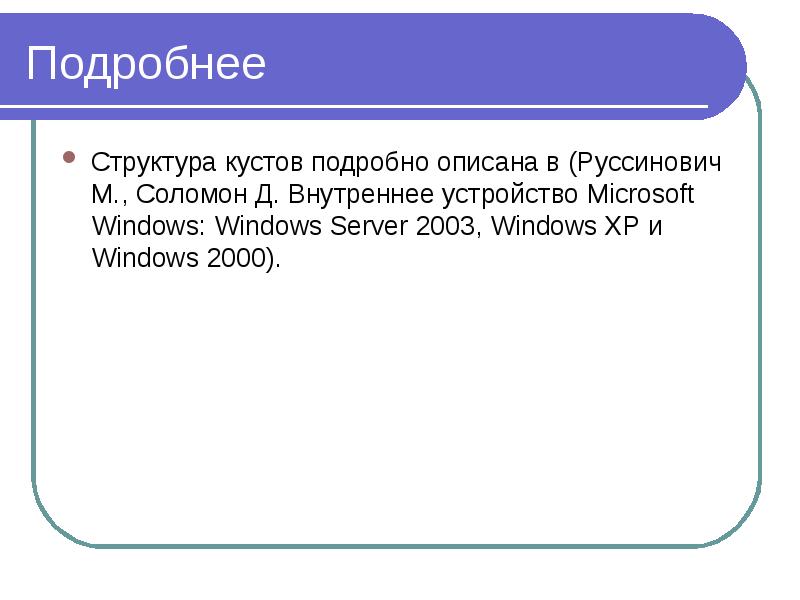

Описание слайда:

Подробнее Структура кустов подробно описана в (Руссинович М., Соломон Д. Внутреннее устройство Microsoft Windows: Windows Server 2003, Windows XP и Windows 2000).
