Слайд 1

Описание слайда:

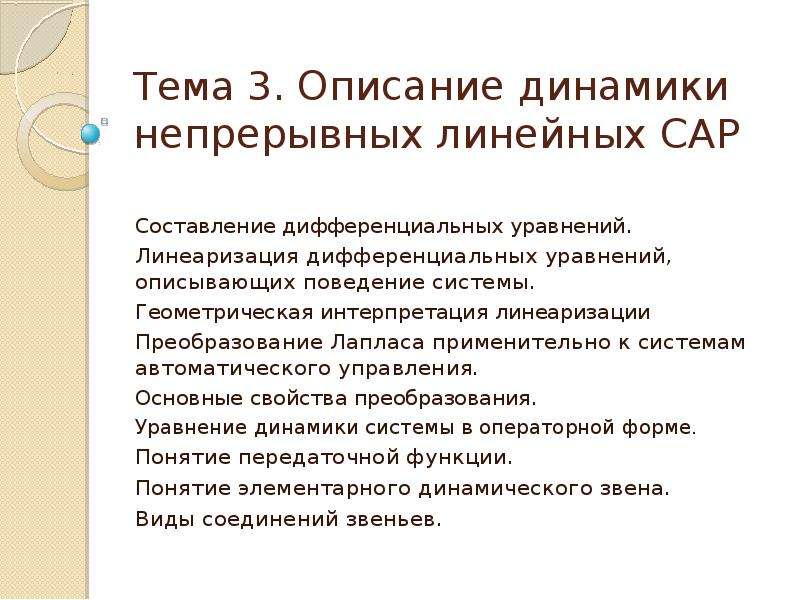

Тема 3. Описание динамики непрерывных линейных САР Составление дифференциальных уравнений. Линеаризация дифференциальных уравнений, описывающих поведение системы. Геометрическая интерпретация линеаризации Преобразование Лапласа применительно к системам автоматического управления. Основные свойства преобразования. Уравнение динамики системы в операторной форме. Понятие передаточной функции. Понятие элементарного динамического звена. Виды соединений звеньев.

Слайд 2

Описание слайда:

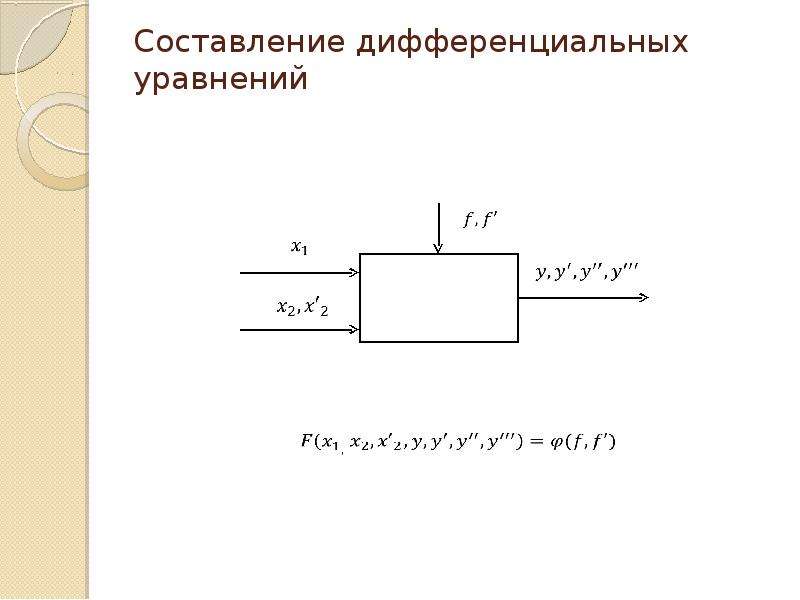

Составление дифференциальных уравнений

Слайд 3

Описание слайда:

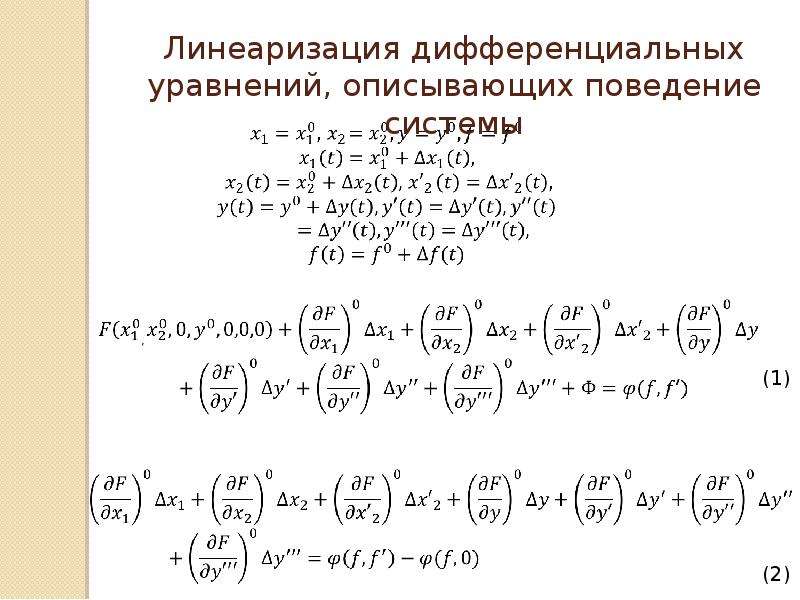

Слайд 4

Описание слайда:

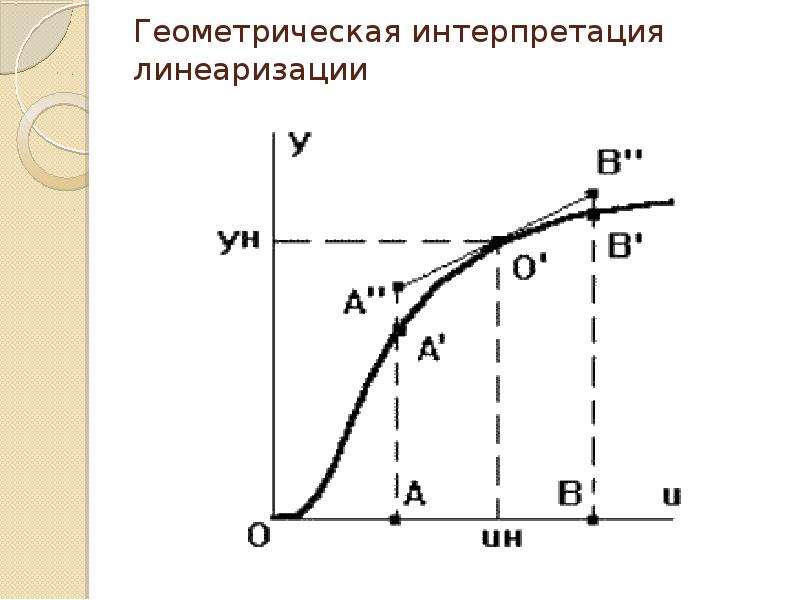

Геометрическая интерпретация линеаризации

Слайд 5

Описание слайда:

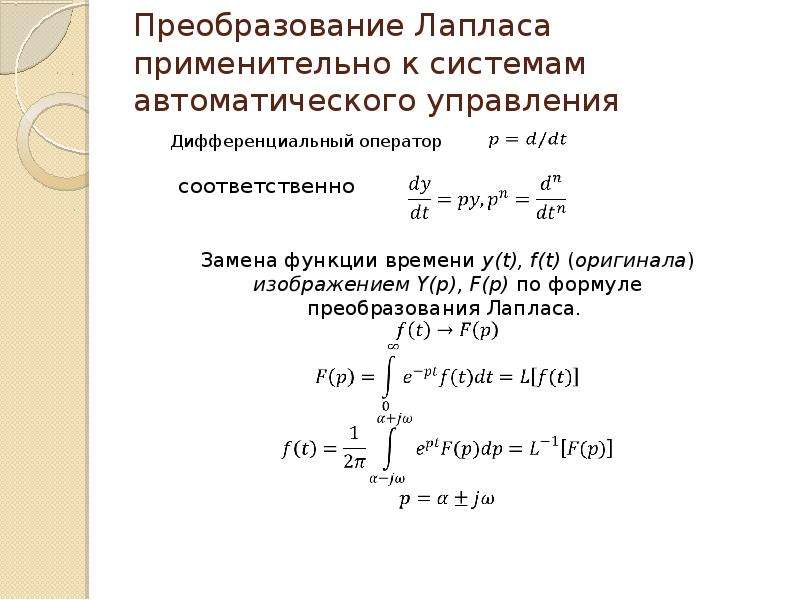

Преобразование Лапласа применительно к системам автоматического управления Дифференциальный оператор

Слайд 6

Описание слайда:

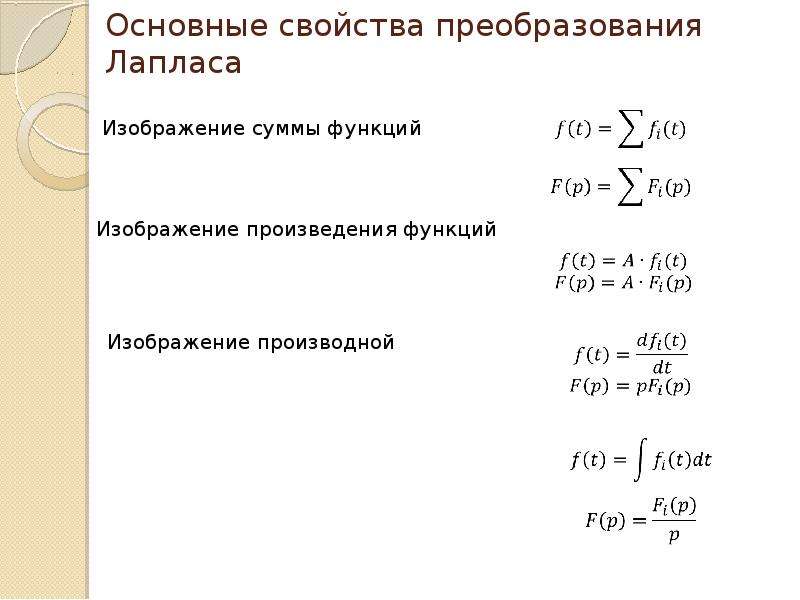

Основные свойства преобразования Лапласа

Слайд 7

Описание слайда:

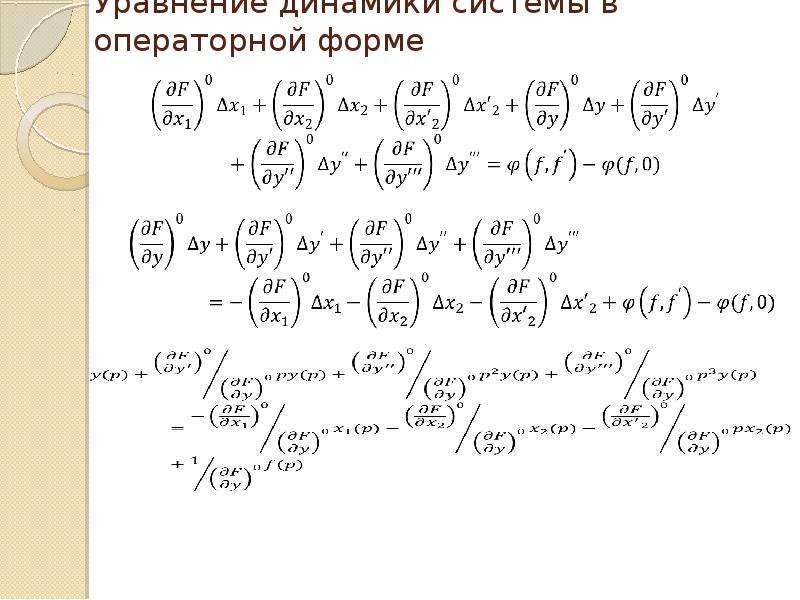

Уравнение динамики системы в операторной форме

Слайд 8

Описание слайда:

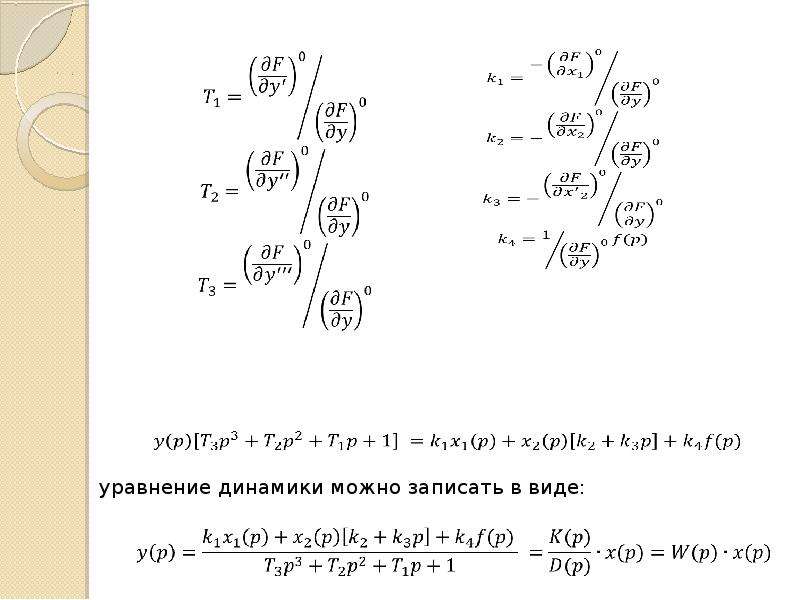

Слайд 9

Описание слайда:

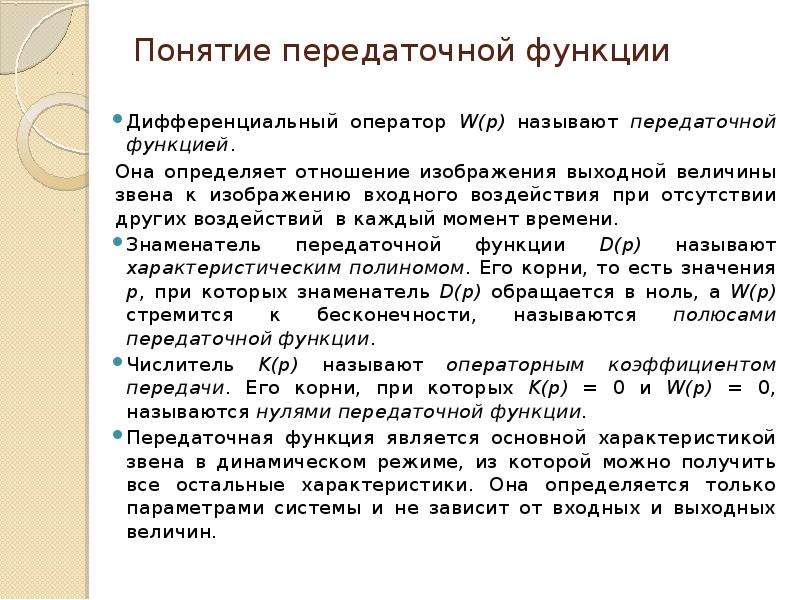

Понятие передаточной функции Дифференциальный оператор W(p) называют передаточной функцией. Она определяет отношение изображения выходной величины звена к изображению входного воздействия при отсутствии других воздействий в каждый момент времени. Знаменатель передаточной функции D(p) называют характеристическим полиномом. Его корни, то есть значения p, при которых знаменатель D(p) обращается в ноль, а W(p) стремится к бесконечности, называются полюсами передаточной функции. Числитель K(p) называют операторным коэффициентом передачи. Его корни, при которых K(p) = 0 и W(p) = 0, называются нулями передаточной функции. Передаточная функция является основной характеристикой звена в динамическом режиме, из которой можно получить все остальные характеристики. Она определяется только параметрами системы и не зависит от входных и выходных величин.
