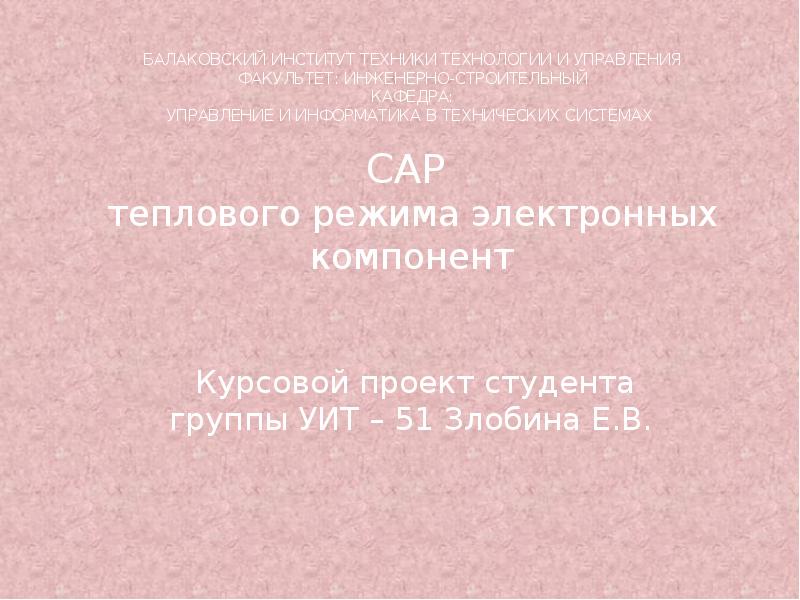

БАЛАКОВСКИЙ ИНСТИТУТ ТЕХНИКИ ТЕХНОЛОГИИ И УПРАВЛЕНИЯ ФАКУЛЬТЕТ: ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ КАФЕДРА: УПРАВЛЕНИЕ И ИНФОРМАТИКА В ТЕХНИЧЕСКИХ СИСТЕМАХ САР теплового режима электронных компонент Курсовой проект студента группы УИТ – 51 Злобина Е.В.

Слайд 2

Описание слайда:

Структурная схема САР

Слайд 3

Описание слайда:

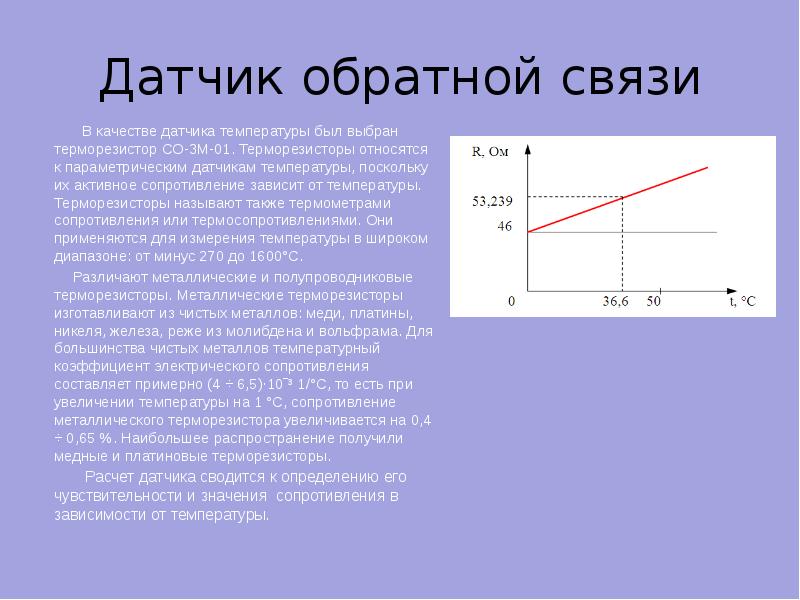

Датчик обратной связи В качестве датчика температуры был выбран терморезистор СО-3М-01. Терморезисторы относятся к параметрическим датчикам температуры, поскольку их активное сопротивление зависит от температуры. Терморезисторы называют также термометрами сопротивления или термосопротивлениями. Они применяются для измерения температуры в широком диапазоне: от минус 270 до 1600°С. Различают металлические и полупроводниковые терморезисторы. Металлические терморезисторы изготавливают из чистых металлов: меди, платины, никеля, железа, реже из молибдена и вольфрама. Для большинства чистых металлов температурный коэффициент электрического сопротивления составляет примерно (4 ÷ 6,5)·10ˉ³ 1/°С, то есть при увеличении температуры на 1 °С, сопротивление металлического терморезистора увеличивается на 0,4 ÷ 0,65 %. Наибольшее распространение получили медные и платиновые терморезисторы. Расчет датчика сводится к определению его чувствительности и значения сопротивления в зависимости от температуры.
