Слайд 1

Описание слайда:

РАЗДЕЛ 2: «Оценка уровня пожаровзрывоопасности производственных объектов защиты» Тема № 10 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности

Слайд 2

Описание слайда:

Учебные цели лекции: Изучить: классификацию помещений и зданий по взрывопожарной и пожарной опасности; основные и дополнительные критерии категорирования помещений и зданий по взрывопожарной и пожарной опасности; особенности выбора и обоснования расчетного варианта аварии; количественную оценку критериев категорирования;

Слайд 3

Описание слайда:

Когда возникает необходимость категорирования производственных объектов? на этапе проектирования; при реконструкции; при изменении технологии (оборудования, объема производства).

Слайд 4

Описание слайда:

На основании определения категории формируются требования противопожарной защиты Какие требования уже известны Вам? Взаимосвязь с другими дисциплинами?

Слайд 5

Описание слайда:

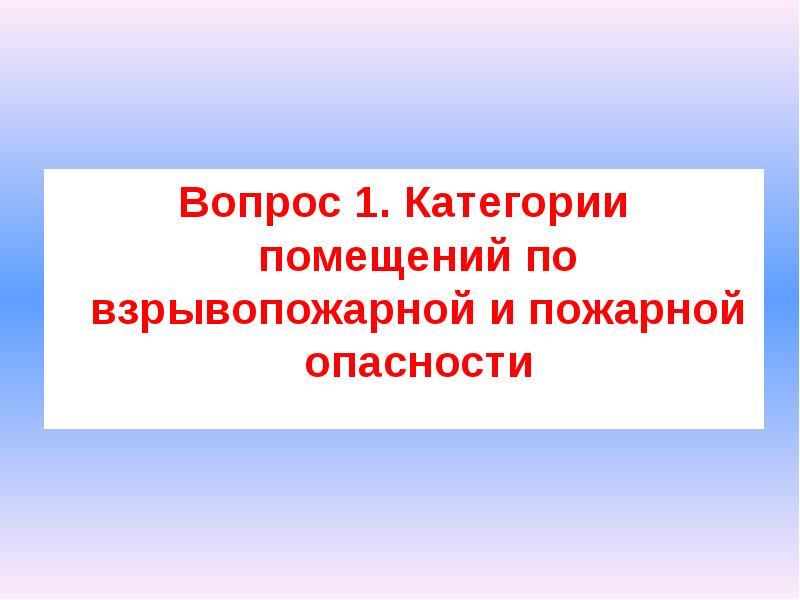

Вопрос 1. Категории помещений по взрывопожарной и пожарной опасности Вопрос 1. Категории помещений по взрывопожарной и пожарной опасности

Слайд 6

Описание слайда:

Ст. 27 (ФЗ №123) «Все помещения производственного и складского назначения классифицируются по взрывопожарной и пожарной опасности…» По взрывопожарной и пожарной опасности помещения подразделяются на категории А, Б, В1-4, Г и Д,

Слайд 7

Описание слайда:

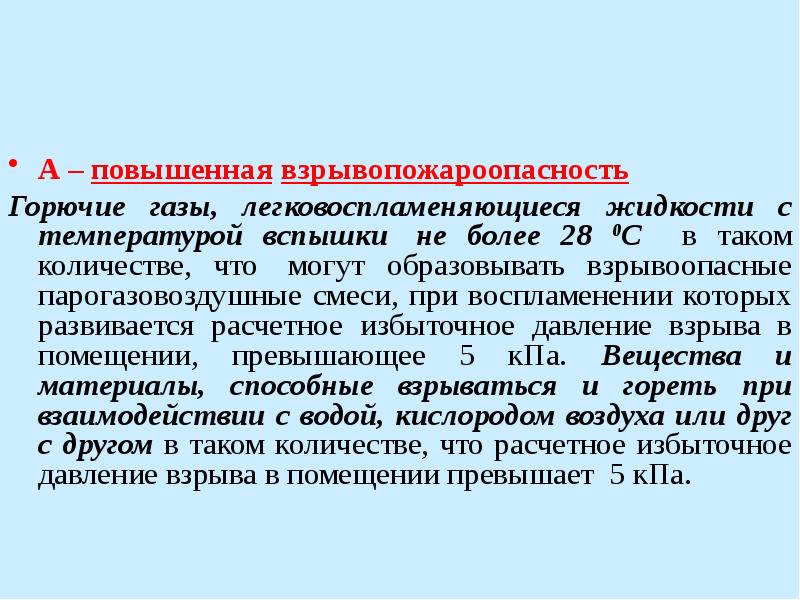

А – повышенная взрывопожароопасность Горючие газы, легковоспламеняющиеся жидкости с температурой вспышки не более 28 0С в таком количестве, что могут образовывать взрывоопасные парогазовоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа. Вещества и материалы, способные взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом в таком количестве, что расчетное избыточное давление взрыва в помещении превышает 5 кПа.

Слайд 8

Описание слайда:

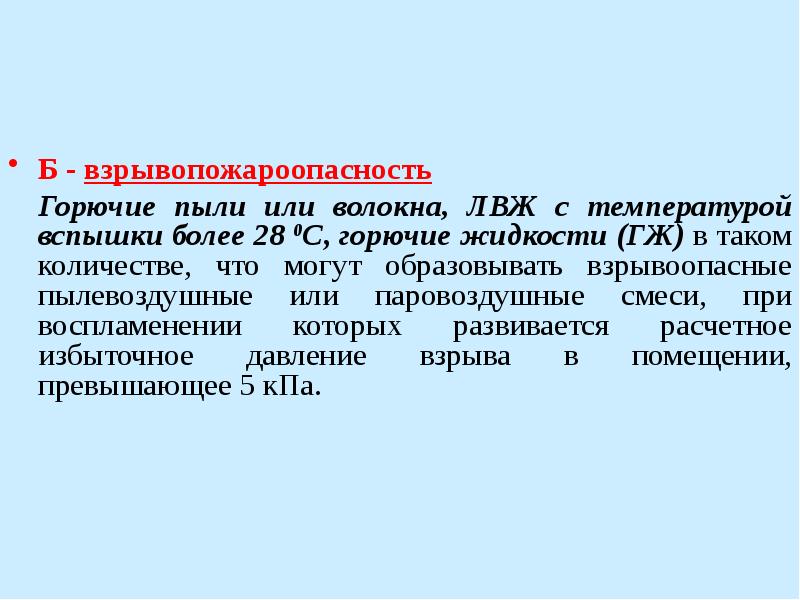

Б - взрывопожароопасность Горючие пыли или волокна, ЛВЖ с температурой вспышки более 28 0С, горючие жидкости (ГЖ) в таком количестве, что могут образовывать взрывоопасные пылевоздушные или паровоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа.

Слайд 9

Описание слайда:

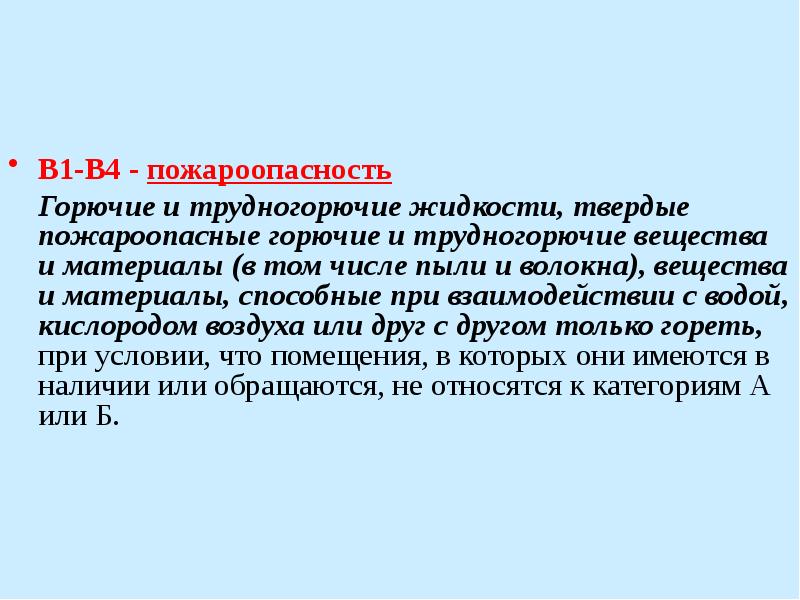

В1-В4 - пожароопасность Горючие и трудногорючие жидкости, твердые пожароопасные горючие и трудногорючие вещества и материалы (в том числе пыли и волокна), вещества и материалы, способные при взаимодействии с водой, кислородом воздуха или друг с другом только гореть, при условии, что помещения, в которых они имеются в наличии или обращаются, не относятся к категориям А или Б.

Слайд 10

Описание слайда:

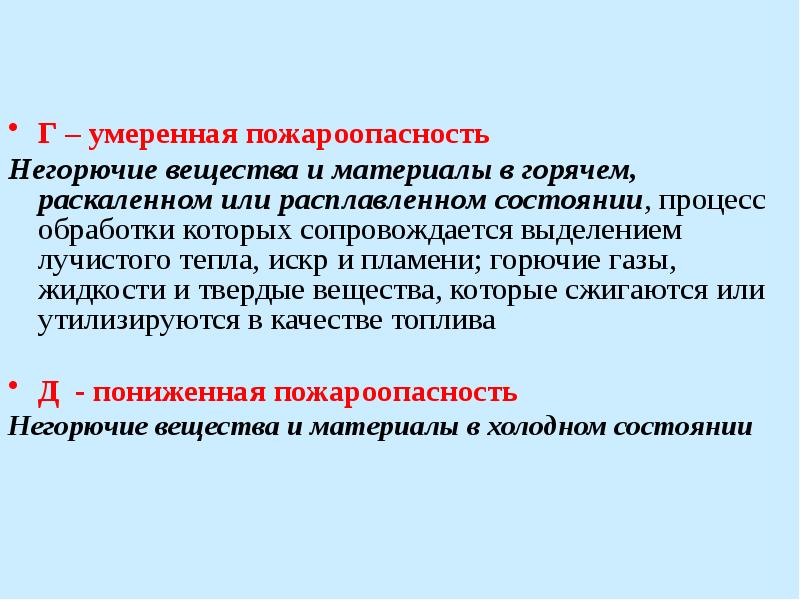

Г – умеренная пожароопасность Негорючие вещества и материалы в горячем, раскаленном или расплавленном состоянии, процесс обработки которых сопровождается выделением лучистого тепла, искр и пламени; горючие газы, жидкости и твердые вещества, которые сжигаются или утилизируются в качестве топлива Д - пониженная пожароопасность Негорючие вещества и материалы в холодном состоянии

Слайд 11

Описание слайда:

Вывод. Основные критерии категорирования: природа и пожароопасные свойства обращающихся в помещении веществ и материалов; особенность технологии производства (хранения) веществ и материалов; количество взрывопожароопасных веществ и материалов, при воспламенении которых в помещении образуется расчетное избыточное давление взрыва (ΔР), превышающее 5 кПа (для категорий А и Б); удельная временная пожарная нагрузка на участке, МДж/м2 (для категорий В1-В4).

Слайд 12

Описание слайда:

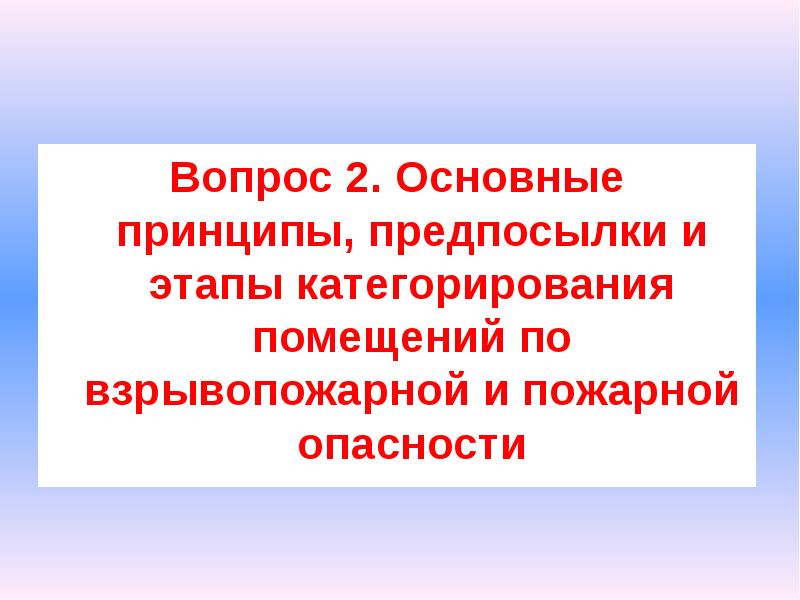

Вопрос 2. Основные принципы, предпосылки и этапы категорирования помещений по взрывопожарной и пожарной опасности Вопрос 2. Основные принципы, предпосылки и этапы категорирования помещений по взрывопожарной и пожарной опасности

Слайд 13

Описание слайда:

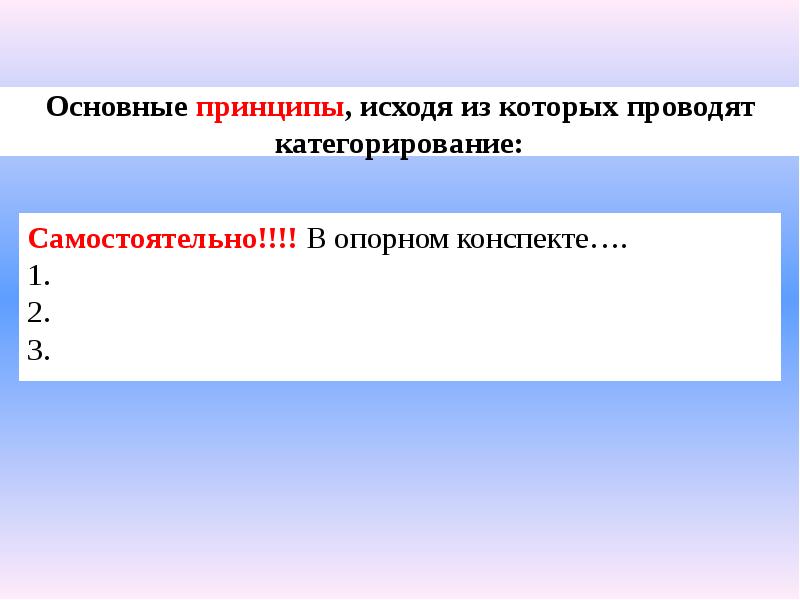

Основные принципы, исходя из которых проводят категорирование: Самостоятельно!!!! В опорном конспекте…. 1. 2. 3.

Слайд 14

Описание слайда:

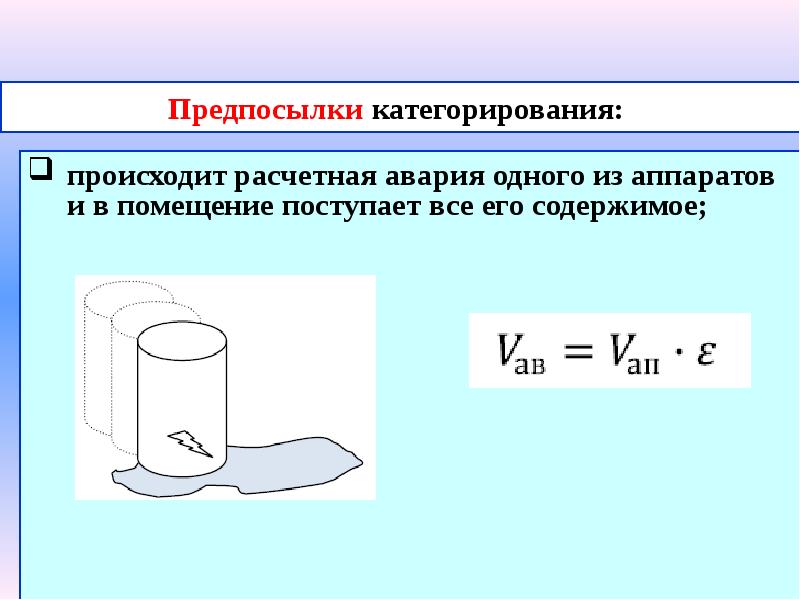

Предпосылки категорирования: происходит расчетная авария одного из аппаратов и в помещение поступает все его содержимое;

Слайд 15

Описание слайда:

Предпосылки категорирования: одновременно происходит выход веществ из питающих и отводящих трубопроводов; расчетное время отключения трубопроводов следует принимать равным: - времени срабатывания системы автоматики согласно паспортным данным; - 120 с при автоматическом отключении; - 300 с при ручном отключении.

Слайд 16

Описание слайда:

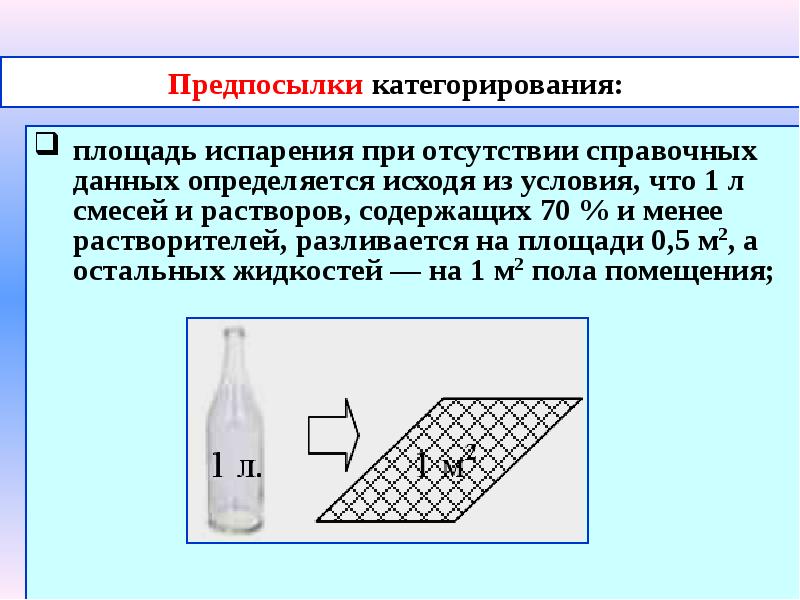

Предпосылки категорирования: площадь испарения при отсутствии справочных данных определяется исходя из условия, что 1 л смесей и растворов, содержащих 70 % и менее растворителей, разливается на площади 0,5 м2, а остальных жидкостей — на 1 м2 пола помещения;

Слайд 17

Описание слайда:

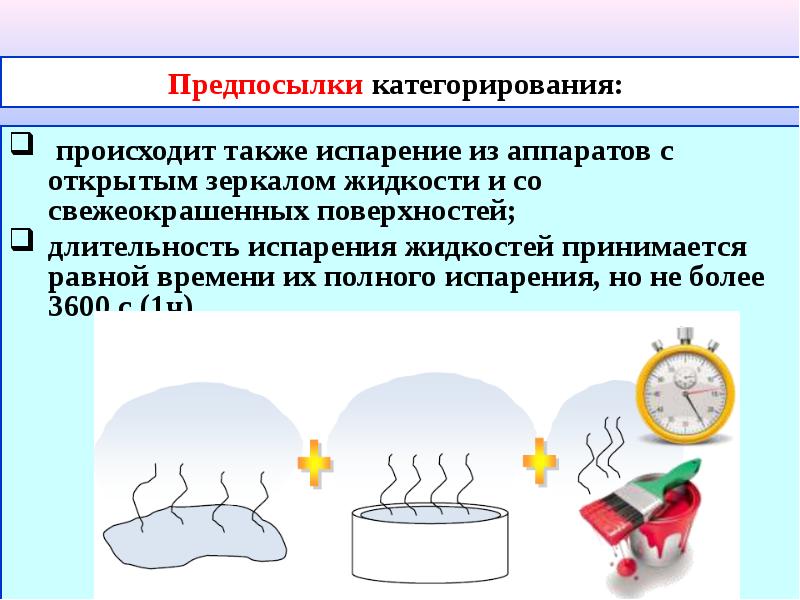

Предпосылки категорирования: происходит также испарение из аппаратов с открытым зеркалом жидкости и со свежеокрашенных поверхностей; длительность испарения жидкостей принимается равной времени их полного испарения, но не более 3600 с (1ч).

Слайд 18

Описание слайда:

Основные этапы определения категории помещения: 1 этап: Изучение технологического процесса, сбор и подготовка исходных данных для расчета 2 этап: Выбор расчетного варианта аварийной ситуации 3 этап: Расчет количественных параметров взрывопожарной опасности помещений

Слайд 19

Описание слайда:

На 1 этапе: поиск исходных данных Характеристика помещения размеры помещения (длина, ширина, высота); температура; параметры системы вентиляции…. 2. Характеристика оборудования производительность, размеры аппаратов (трубопроводов) и т.п. 3. Характеристика веществ физико-химические свойства, пожароопасные свойства)

Слайд 20

Описание слайда:

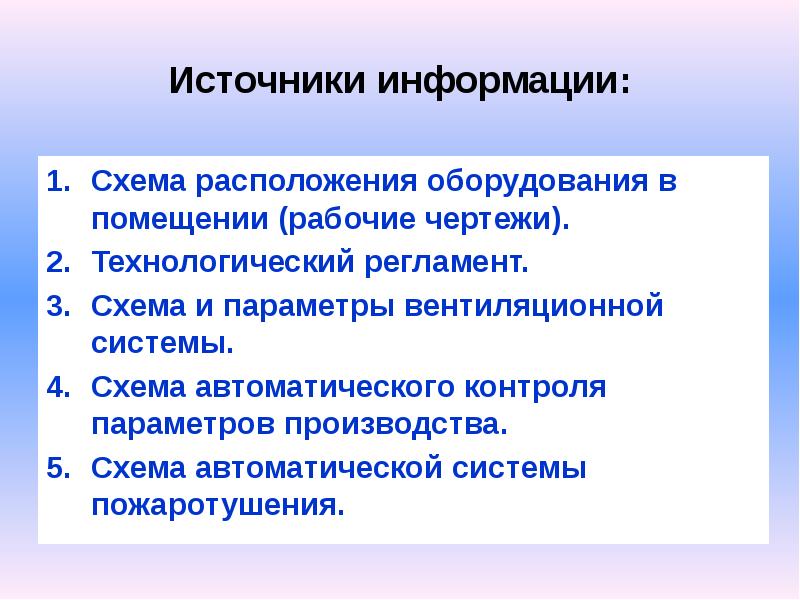

Источники информации: Схема расположения оборудования в помещении (рабочие чертежи). Технологический регламент. Схема и параметры вентиляционной системы. Схема автоматического контроля параметров производства. Схема автоматической системы пожаротушения.

Слайд 21

Описание слайда:

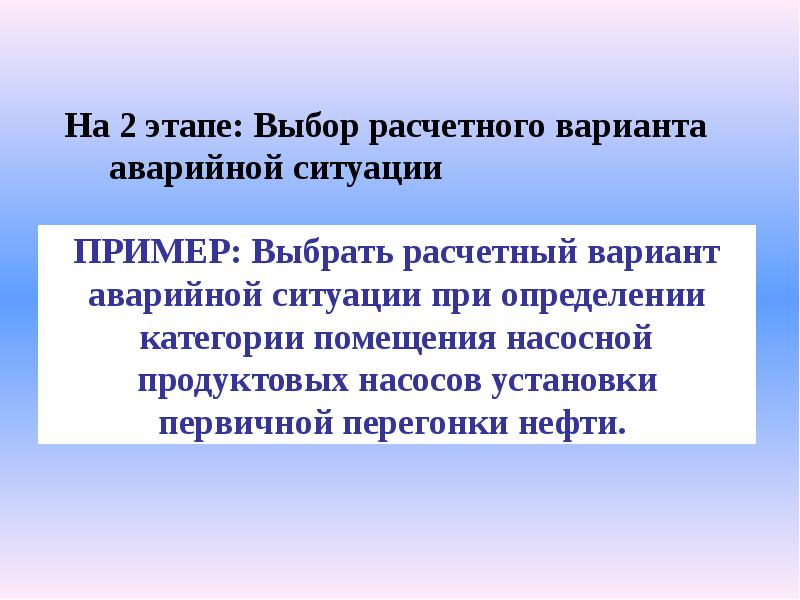

ПРИМЕР: Выбрать расчетный вариант аварийной ситуации при определении категории помещения насосной продуктовых насосов установки первичной перегонки нефти.

Слайд 22

Описание слайда:

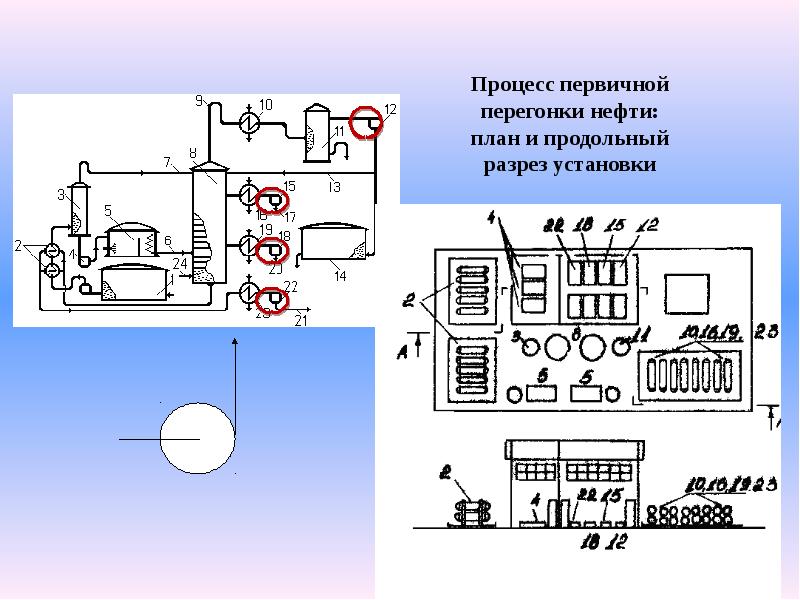

Процесс первичной перегонки нефти: план и продольный разрез установки

Слайд 23

Описание слайда:

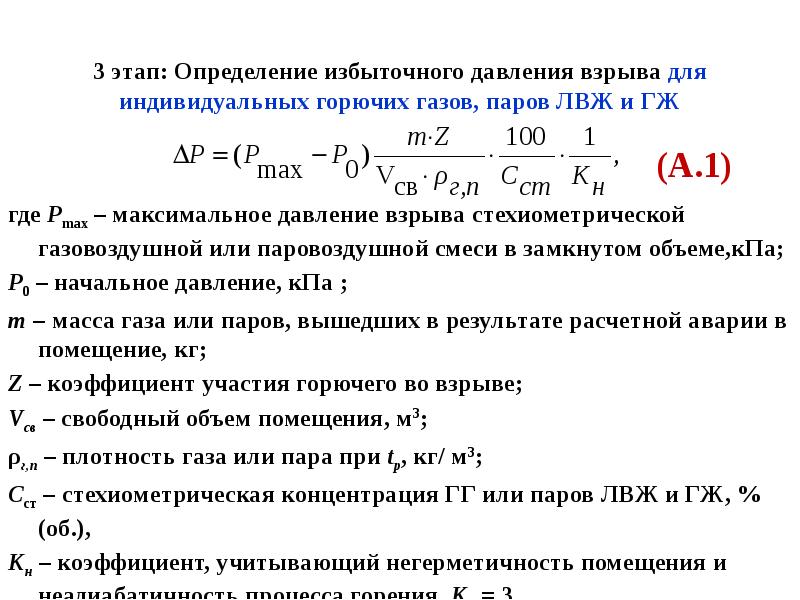

3 этап: Определение избыточного давления взрыва для индивидуальных горючих газов, паров ЛВЖ и ГЖ где Рmax – максимальное давление взрыва стехиометрической газовоздушной или паровоздушной смеси в замкнутом объеме,кПа; Р0 – начальное давление, кПа ; т – масса газа или паров, вышедших в результате расчетной аварии в помещение, кг; Z – коэффициент участия горючего во взрыве; Vсв – свободный объем помещения, м3; ρг,п – плотность газа или пара при tp, кг/ м3; Сст – стехиометрическая концентрация ГГ или паров ЛВЖ и ГЖ, % (об.), Кн – коэффициент, учитывающий негерметичность помещения и неадиабатичность процесса горения, Кн = 3.

Слайд 24

Описание слайда:

Определение избыточного давления взрыва для пылей и смесей: где Нт – теплота сгорания, Дж/кг; ρв – плотность воздуха до взрыва при Т0, кг/ м3; Ср – теплоемкость воздуха, Ср=1,01·103 Дж/(кг К ); Т0 – начальная температура воздуха, К.

Слайд 25

Описание слайда:

В помещении склада хранятся 10 бочек с ацетоном каждая объемом Va = 80 л. В помещении склада хранятся 10 бочек с ацетоном каждая объемом Va = 80 л. Размеры помещения Lп×Вп×Hп= 12×6×6 м. Температура вспышки ацетона tвсп = -18 0С. Теплота сгорания ацетона 31,36 МДж/кг

Слайд 26

Описание слайда:

Схема помещения складирования ацетона

Слайд 27

Описание слайда:

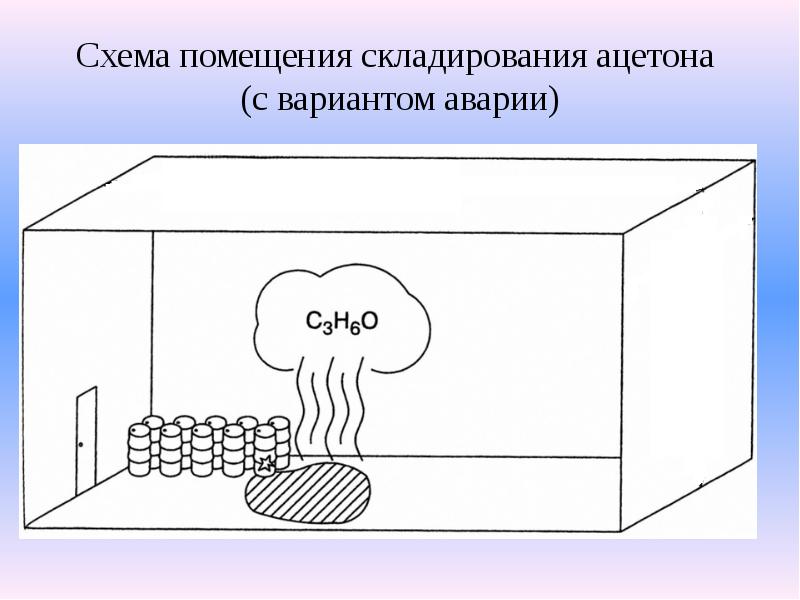

Схема помещения складирования ацетона (с вариантом аварии)

Слайд 28

Описание слайда:

Расчет избыточного давления взрыва: Вывод?

Слайд 29

Описание слайда:

Определение категорий В1-В4

Слайд 30

Описание слайда:

Удельную пожарную нагрузку определяют из выражения: где g – удельная пожарная нагрузка, МДж/м2; Q – пожарная нагрузка на пожароопасном участке, МДж; S – площадь участка с пожарной нагрузкой, м2.

Слайд 31

Описание слайда:

Пожарная нагрузка на пожароопасном участке: где Gi – количество i-го вещества или материала пожарной нагрузки, кг; Qpнi – низшая теплота сгорания i-го вещества или материала, МДж/кг; n – количество видов веществ и материалов на пожароопасном участке.

Слайд 32

Описание слайда:

Рассчитаем пожарную нагрузку и удельную пожарную нагрузку на складе: S – площадь участка с пожарной нагрузкой, м2, в данном случае – площадь пола помещения!!!!

Слайд 33

Описание слайда:

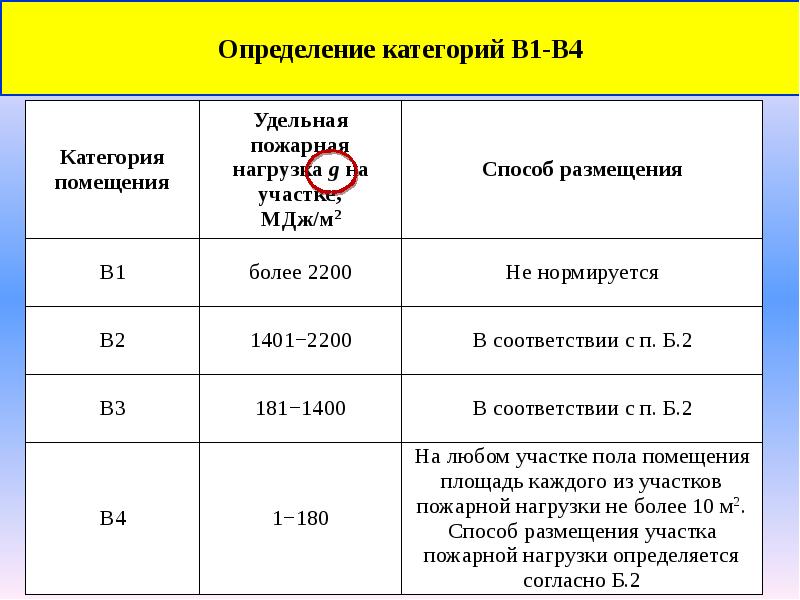

Определение категорий В1-В4

Слайд 34

Описание слайда:

Вопрос 3. Определение категорий зданий по взрывопожарной и пожарной опасности Вопрос 3. Определение категорий зданий по взрывопожарной и пожарной опасности

Слайд 35

Описание слайда:

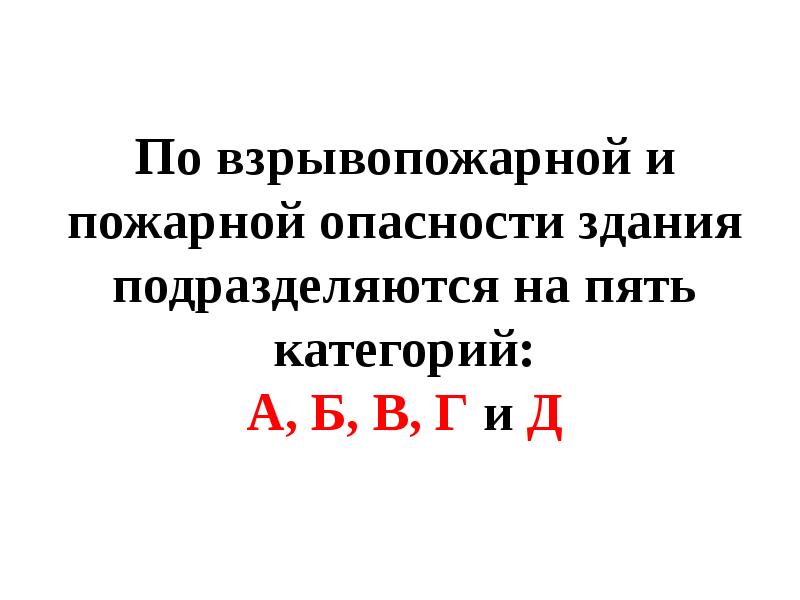

По взрывопожарной и пожарной опасности здания подразделяются на пять категорий: А, Б, В, Г и Д

Слайд 36

Описание слайда:

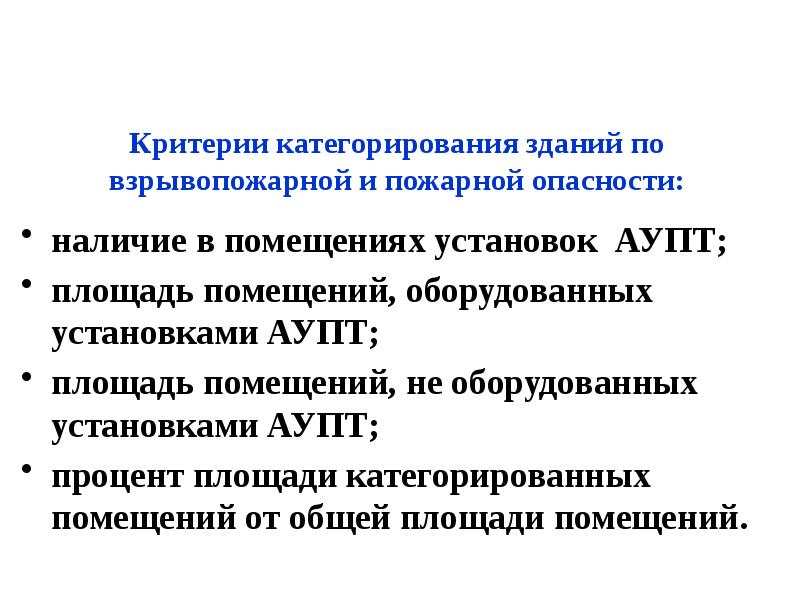

Критерии категорирования зданий по взрывопожарной и пожарной опасности: наличие в помещениях установок АУПТ; площадь помещений, оборудованных установками АУПТ; площадь помещений, не оборудованных установками АУПТ; процент площади категорированных помещений от общей площади помещений.

Слайд 37

Описание слайда:

Согласно п.6 СП 12.13130.2009 : Определение категории здания производится путем последовательной проверки его принадлежности к категориям от высшей − А к низшей − Д при сопоставлении рассчитанных критериев категорирования здания с их нормируемыми значениями в строгом соответствии с формулировками категорий зданий.

Слайд 38

Описание слайда:

ПРИМЕР: Определить категорию производственного здания по взрывопожарной и пожарной опасности: Общая площадь помещений здания - 4200 м2. В здании находятся помещения категории А суммарной площадью 840 м2. Помещения категории В1-В3 суммарной площадью 1500 м2, остальные помещения категории Д. Помещения категории А оснащены установками автоматического пожаротушения.

Слайд 39

Описание слайда:

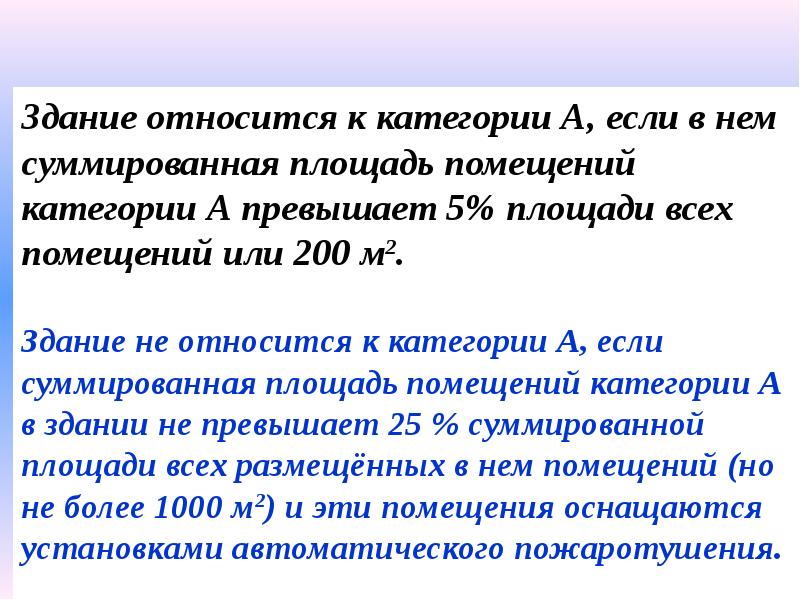

Здание относится к категории А, если в нем суммированная площадь помещений категории А превышает 5% площади всех помещений или 200 м2. Здание относится к категории А, если в нем суммированная площадь помещений категории А превышает 5% площади всех помещений или 200 м2. Здание не относится к категории А, если суммированная площадь помещений категории А в здании не превышает 25 % суммированной площади всех размещённых в нем помещений (но не более 1000 м2) и эти помещения оснащаются установками автоматического пожаротушения.

Слайд 40

Описание слайда:

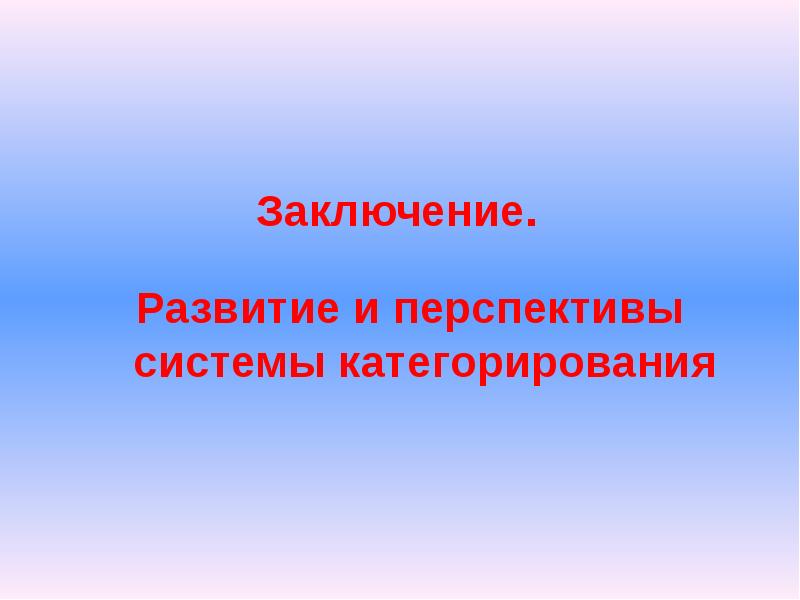

Заключение. Развитие и перспективы системы категорирования

Слайд 41

Описание слайда:

ОСТ 90 015-39 «Общесоюзные нормы строительного проектирования промышленных предприятий» ОСТ 90 015-39 «Общесоюзные нормы строительного проектирования промышленных предприятий» Н 102-51 «Противопожарные нормы строительного проектирования промышленных предприятий и населенных мест» СНиП П-М.2-72 «Производственные здания промышленных предприятий. Нормы проектирования» СН 463-74 «Указания по определению категорий производств по взрывной, взрывопожарной и пожарной опасности» ОНТП 24-86 МВД СССР «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности» НПБ 105-95 «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности». НПБ 107-97 «Определение категорий наружных установок по пожарной опасности». НПБ 105-03 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности». СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности».
