Вы можете ознакомиться и скачать презентацию на тему Основные задачи начертательной геометрии. Доклад-сообщение содержит 47 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Начертательная геометрия

Слайд 2

Описание слайда:

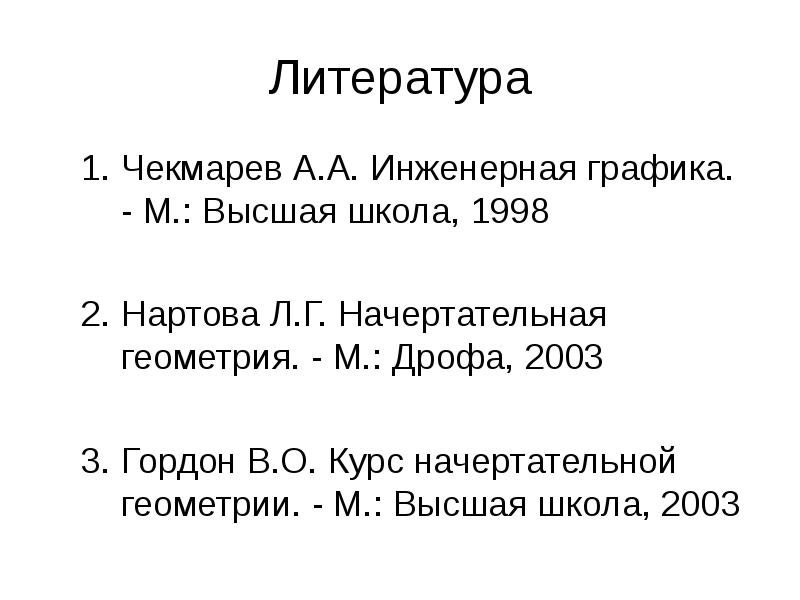

Литература Чекмарев А.А. Инженерная графика. - М.: Высшая школа, 1998 Нартова Л.Г. Начертательная геометрия. - М.: Дрофа, 2003 Гордон В.О. Курс начертательной геометрии. - М.: Высшая школа, 2003

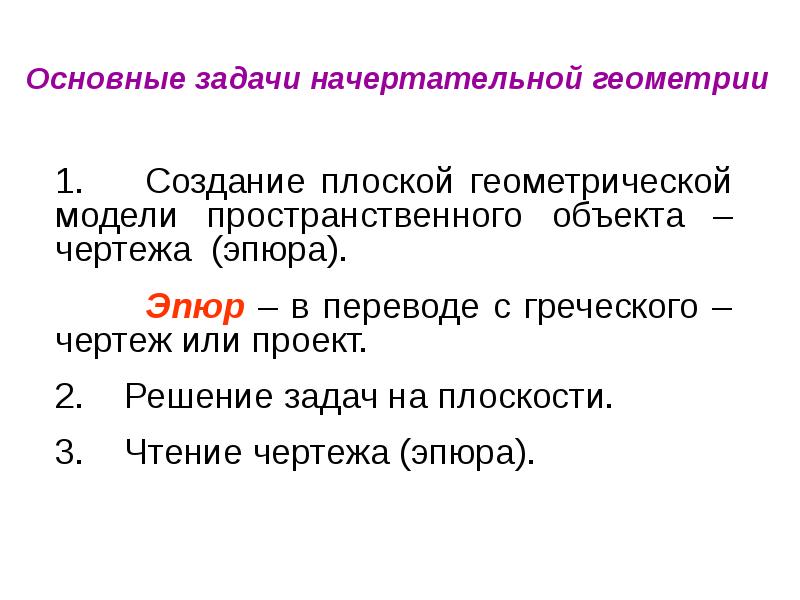

Слайд 3

Описание слайда:

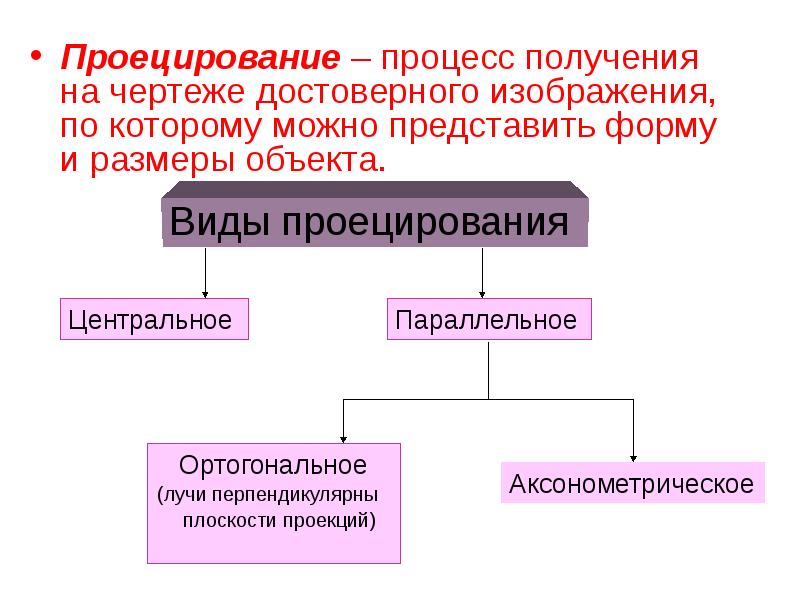

Слайд 4

Описание слайда:

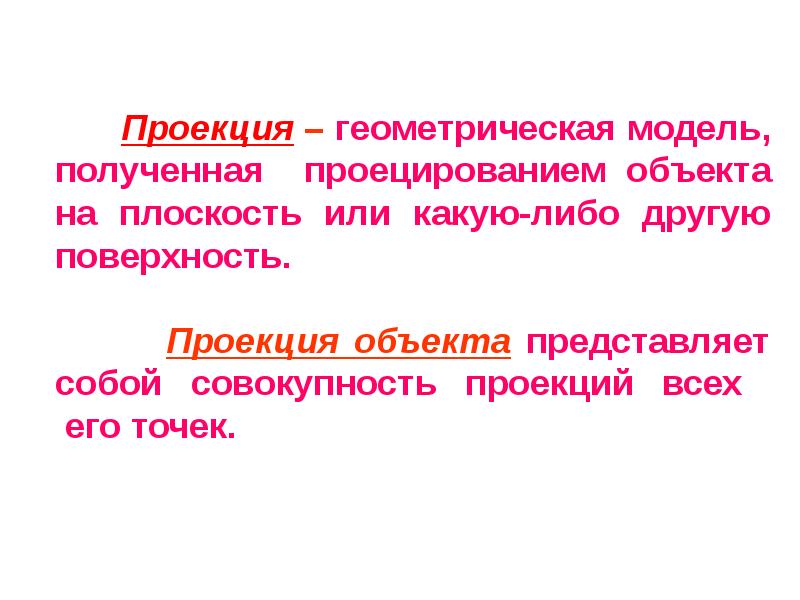

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

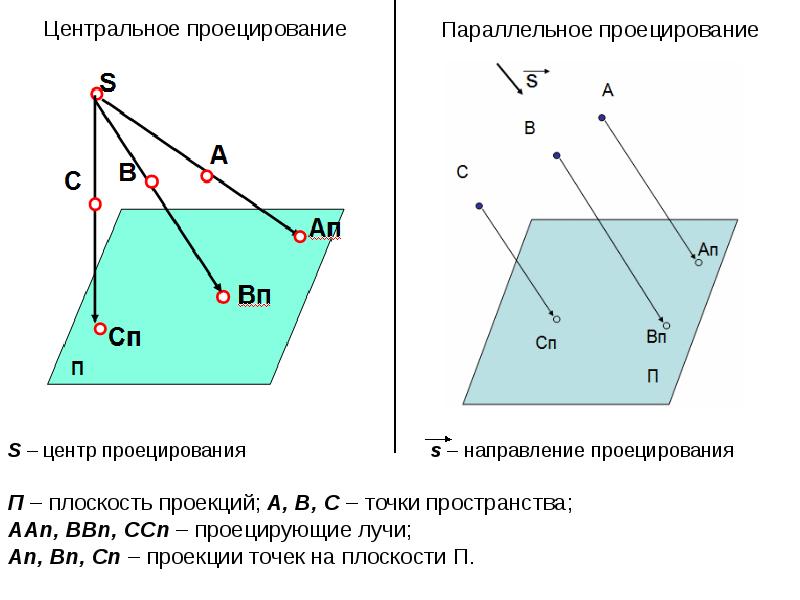

Параллельное проецирование s – направление проецирования; П – плоскость проекций; А, В, С – точки пространства; ААп, ВВп, ССп – проецирующие лучи; Ап, Вп, Сп – проекции точек на плоскости П.

Слайд 8

Описание слайда:

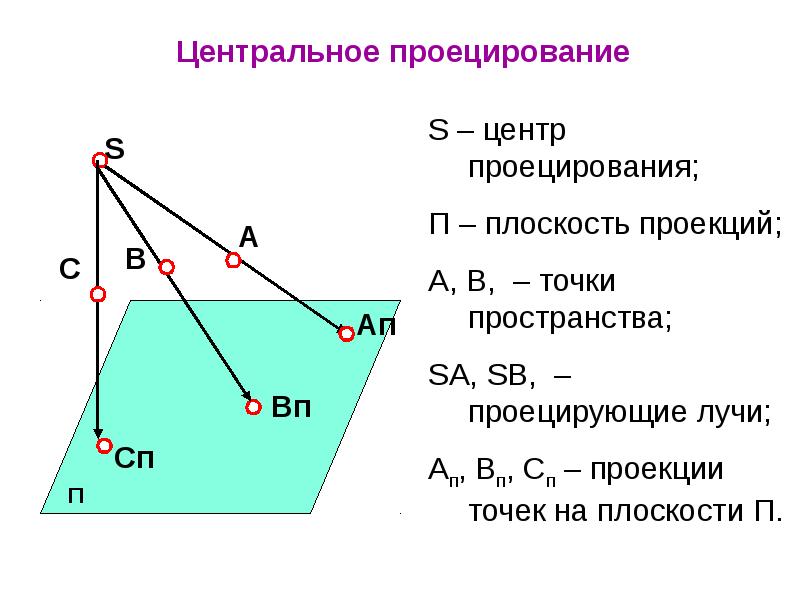

Центральное проецирование S – центр проецирования s – направление проецирования П – плоскость проекций; А, В, С – точки пространства; ААп, ВВп, ССп – проецирующие лучи; Ап, Вп, Сп – проекции точек на плоскости П.

Слайд 9

Описание слайда:

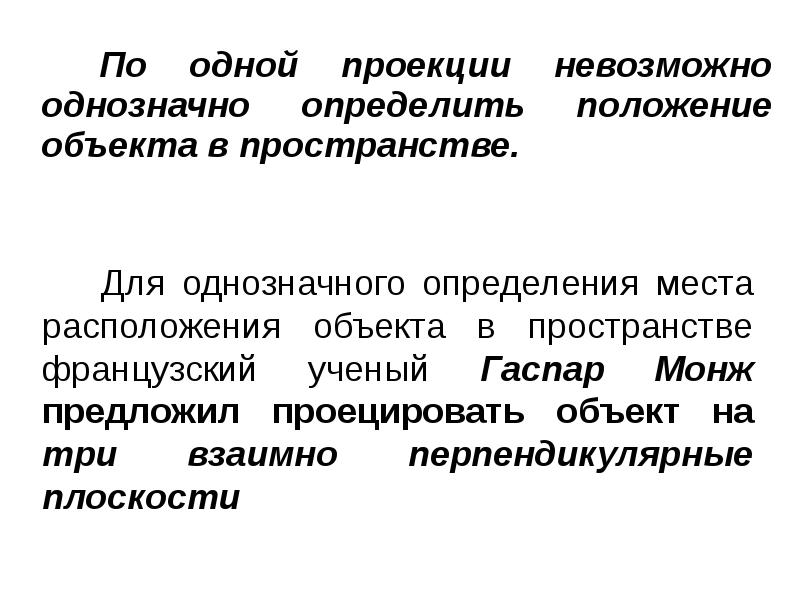

По одной проекции невозможно однозначно определить положение объекта в пространстве. По одной проекции невозможно однозначно определить положение объекта в пространстве.

Слайд 10

Описание слайда:

Гаспар Монж (1746 – 1818) в 1799 г. создал классический труд по НГ, изданный в Париже.

Слайд 11

Описание слайда:

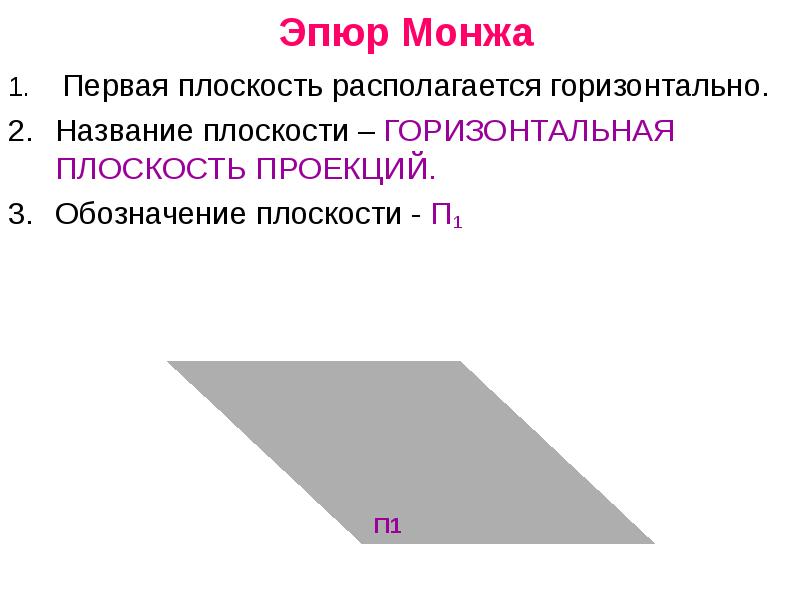

Эпюр Монжа Первая плоскость располагается горизонтально. Название плоскости – ГОРИЗОНТАЛЬНАЯ ПЛОСКОСТЬ ПРОЕКЦИЙ. Обозначение плоскости - П1

Слайд 12

Описание слайда:

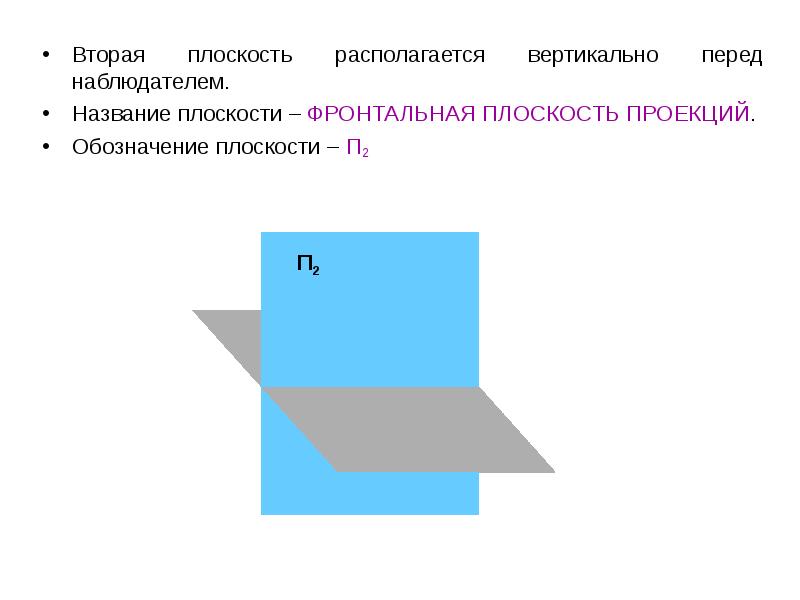

Вторая плоскость располагается вертикально перед наблюдателем. Вторая плоскость располагается вертикально перед наблюдателем. Название плоскости – ФРОНТАЛЬНАЯ ПЛОСКОСТЬ ПРОЕКЦИЙ. Обозначение плоскости – П2

Слайд 13

Описание слайда:

Третья плоскость располагается вертикально справа. Третья плоскость располагается вертикально справа. Название плоскости – ПРОФИЛЬНАЯ ПЛОСКОСТЬ ПРОЕКЦИЙ. Обозначение плоскости - П3

Слайд 14

Описание слайда:

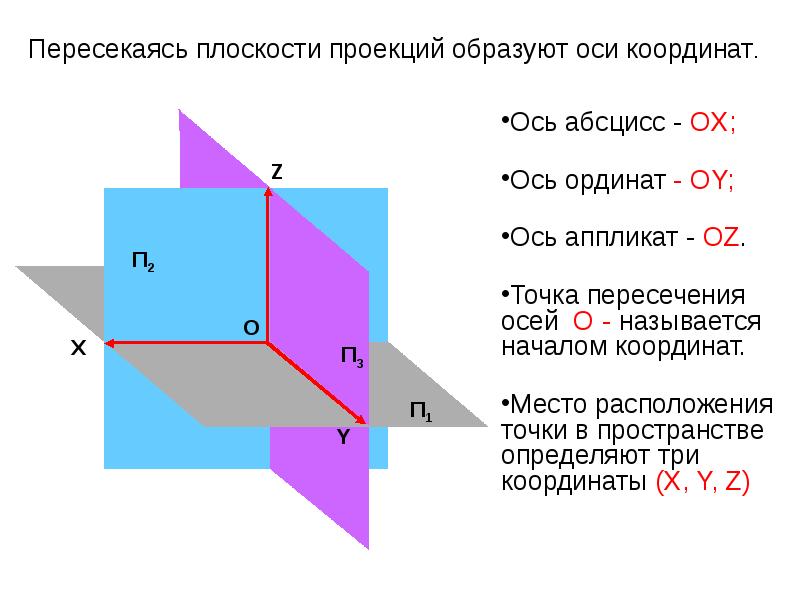

Пересекаясь плоскости проекций образуют оси координат. Пересекаясь плоскости проекций образуют оси координат.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

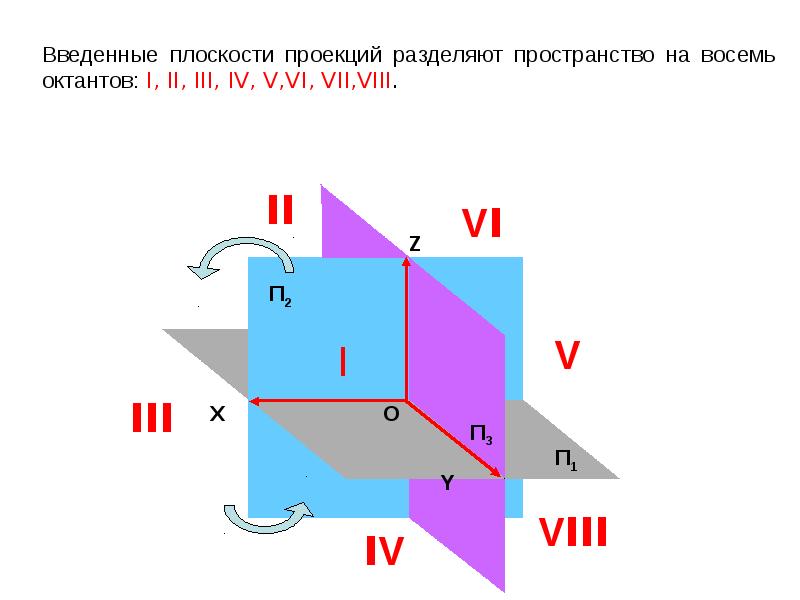

В первой четверти пространства оси координат имеют положительное направление. В начертательной геометрии объекты располагают преимущественно в первой четверти пространства.

Слайд 17

Описание слайда:

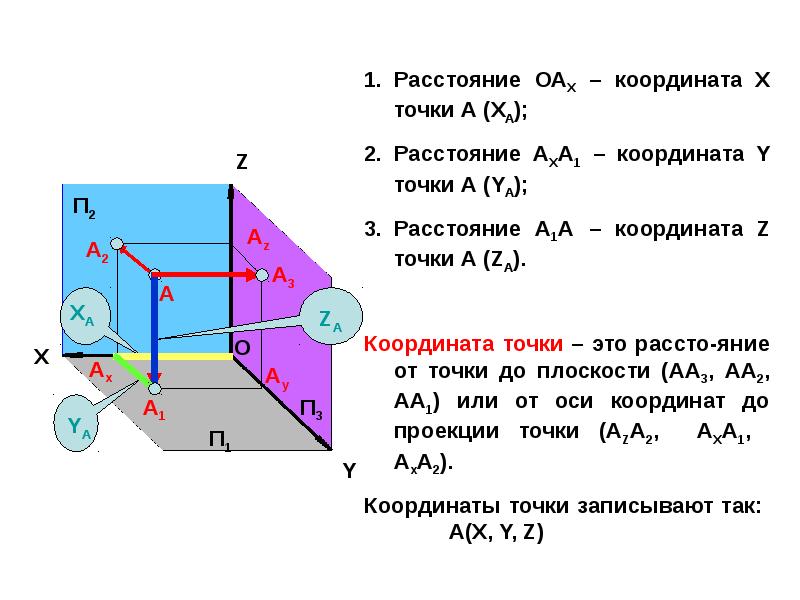

Ортогональные проекции точки

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

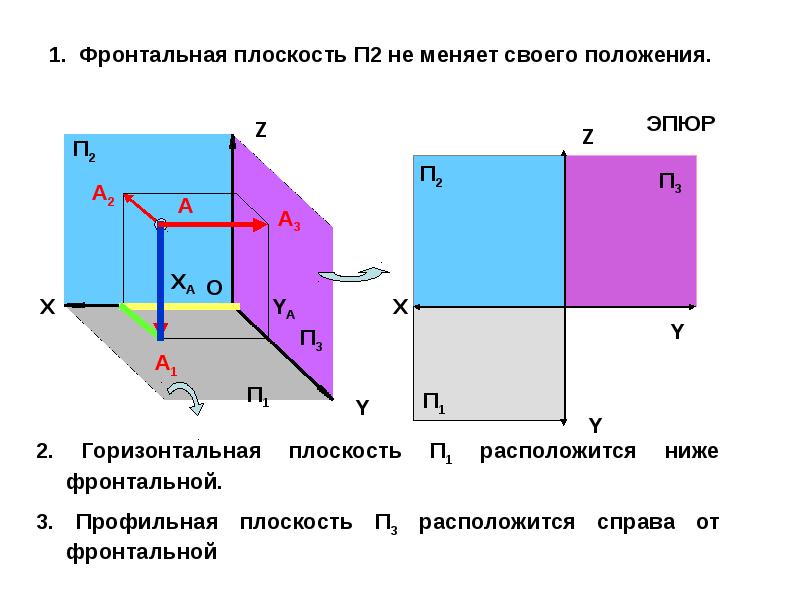

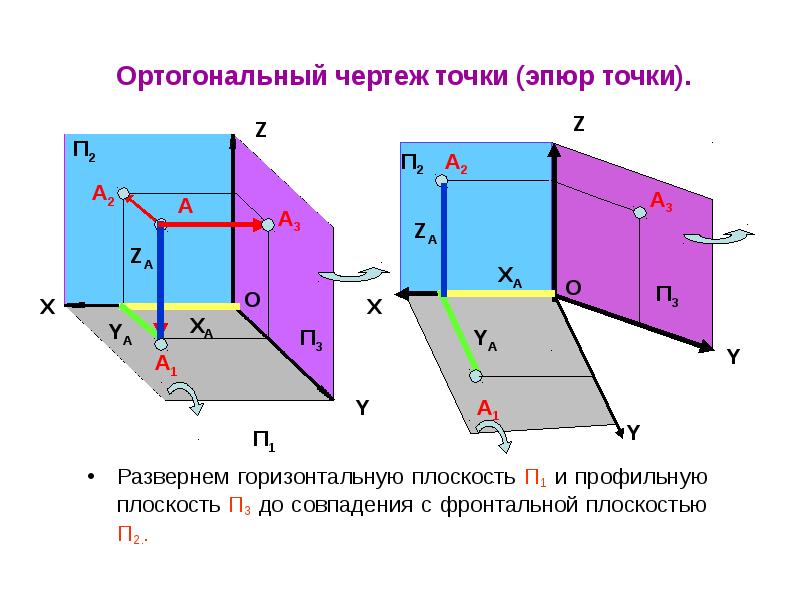

Ортогональный чертеж точки (эпюр точки). Развернем горизонтальную плоскость П1 и профильную плоскость П3 до совпадения с фронтальной плоскостью П2..

Слайд 20

Описание слайда:

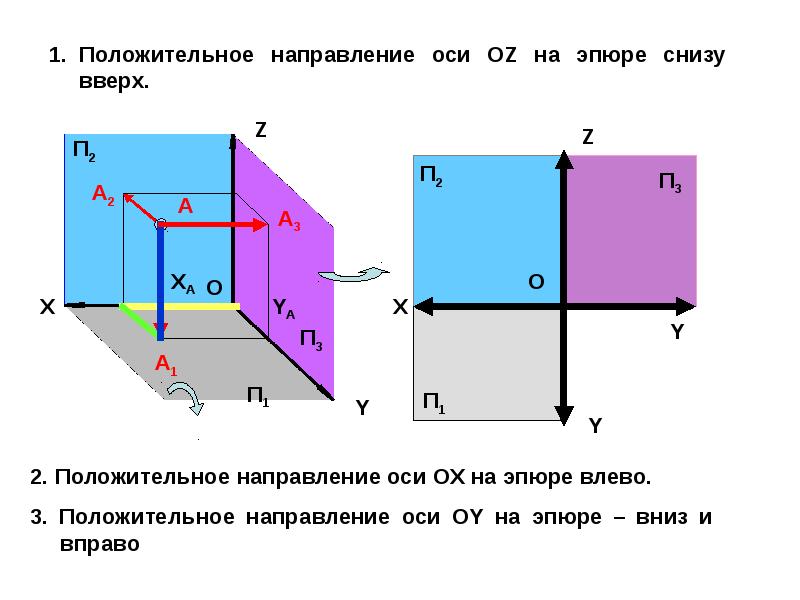

Слайд 21

Описание слайда:

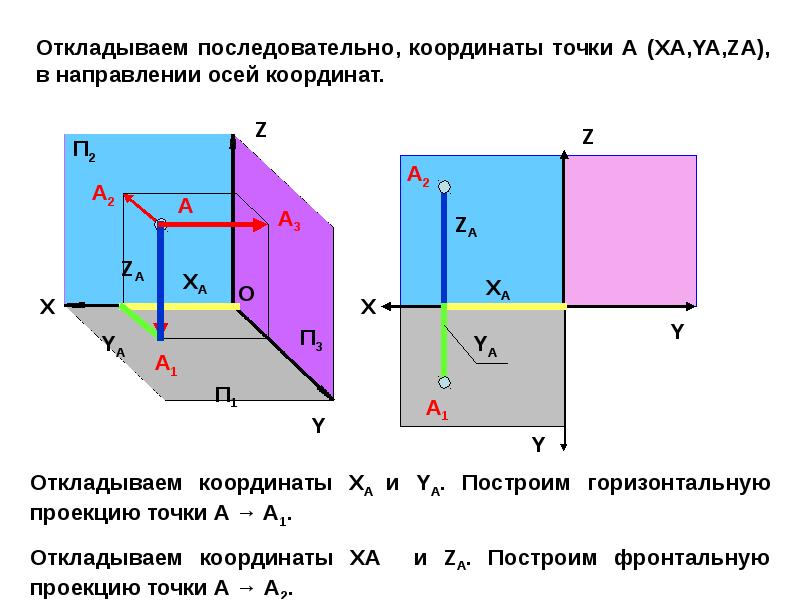

Слайд 22

Описание слайда:

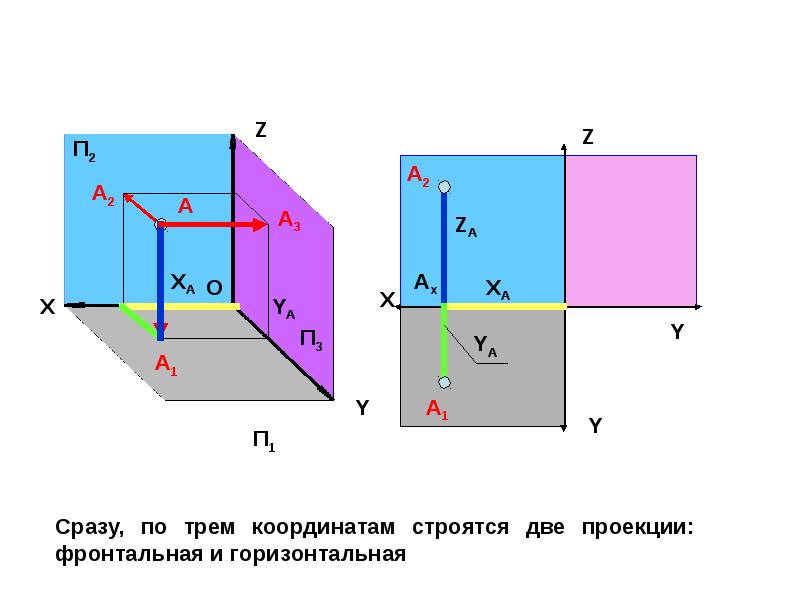

Слайд 23

Описание слайда:

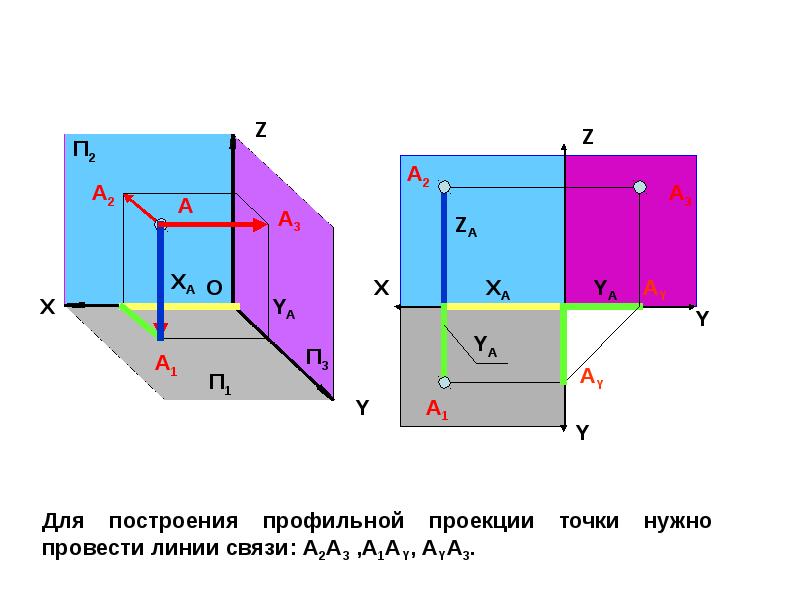

Слайд 24

Описание слайда:

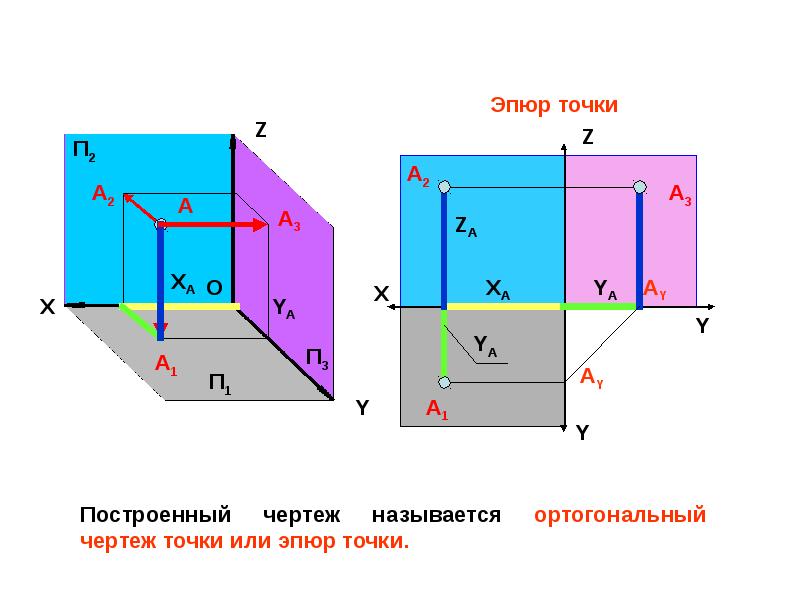

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Проекции отрезков прямой

Слайд 28

Описание слайда:

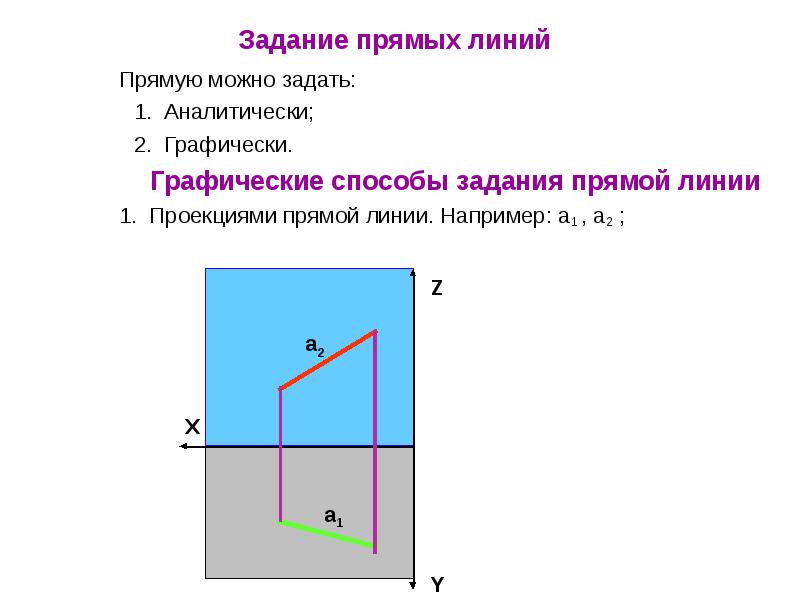

Задание прямых линий Прямую можно задать: Аналитически; Графически. Графические способы задания прямой линии 1. Проекциями прямой линии. Например: а1 , а2 ;

Слайд 29

Описание слайда:

2. Двумя точками, принадлежащими прямой (отрезок прямой). Например: А(A1,A2), В(B1,B2). 2. Двумя точками, принадлежащими прямой (отрезок прямой). Например: А(A1,A2), В(B1,B2).

Слайд 30

Описание слайда:

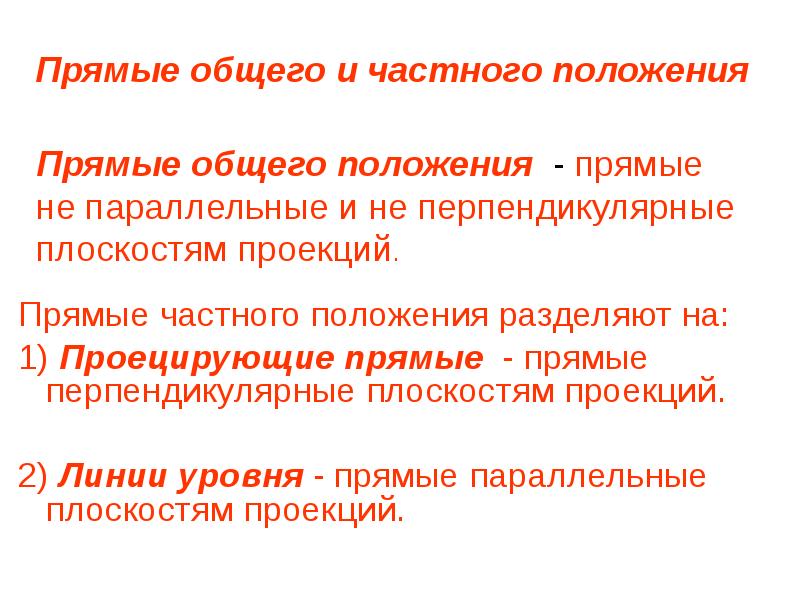

Прямые общего и частного положения Прямые частного положения разделяют на: 1) Проецирующие прямые - прямые перпендикулярные плоскостям проекций. 2) Линии уровня - прямые параллельные плоскостям проекций.

Слайд 31

Описание слайда:

Проекции отрезка прямой

Слайд 32

Описание слайда:

ГОРИЗОНТАЛЬНАЯ ПРЯМАЯ

Слайд 33

Описание слайда:

ФРОНТАЛЬНАЯ ПРЯМАЯ

Слайд 34

Описание слайда:

ПРОФИЛЬНАЯ ПРЯМАЯ

Слайд 35

Описание слайда:

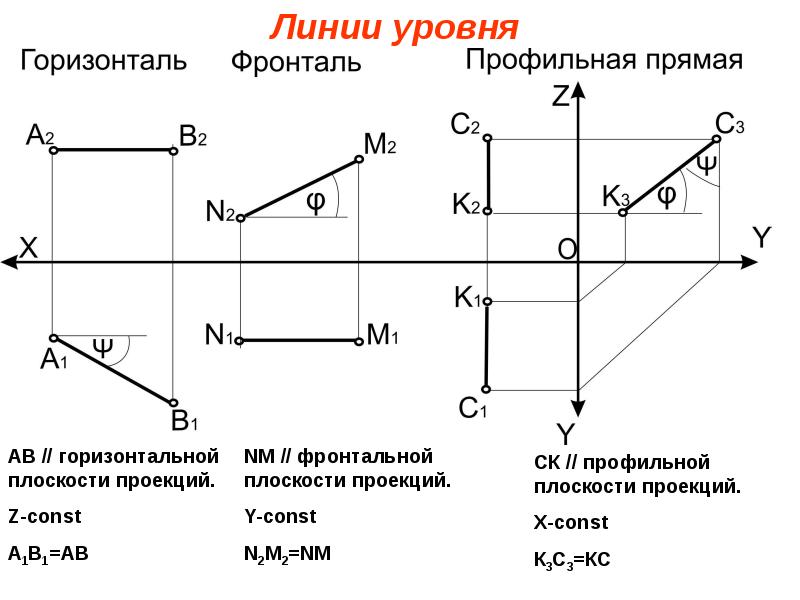

Линии уровня

Слайд 36

Описание слайда:

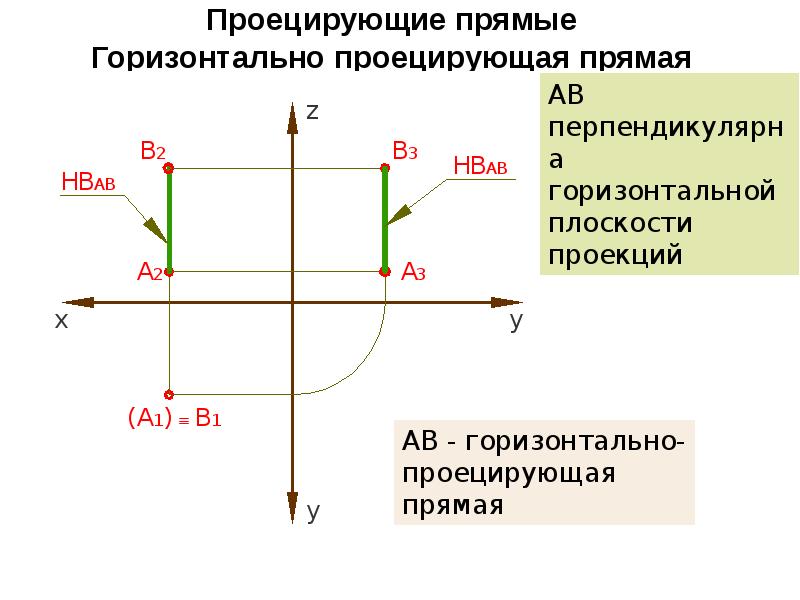

Проецирующие прямые Горизонтально проецирующая прямая

Слайд 37

Описание слайда:

Фронтально- проецирующая прямая

Слайд 38

Описание слайда:

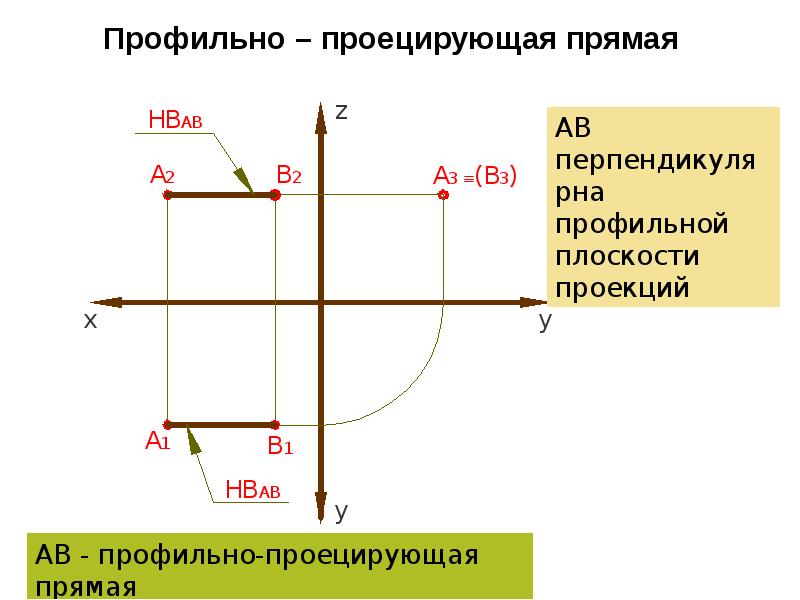

Профильно – проецирующая прямая

Слайд 39

Описание слайда:

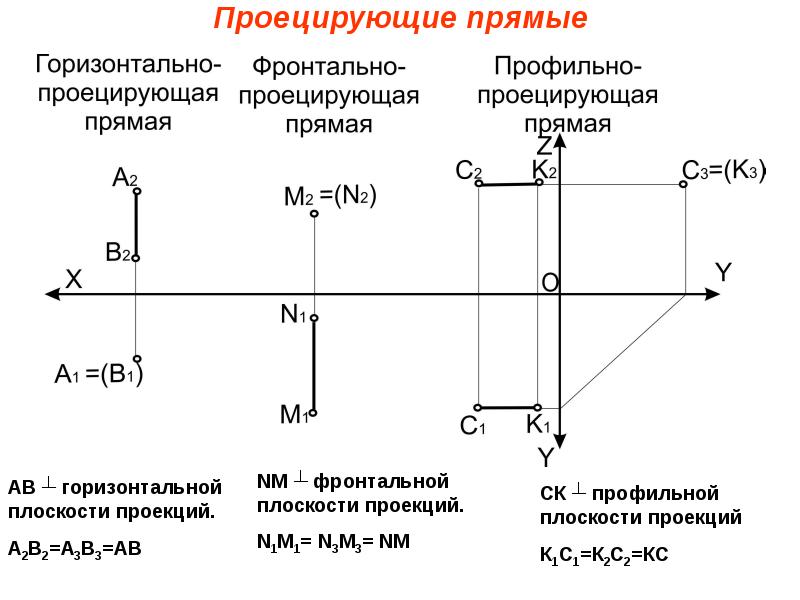

Проецирующие прямые

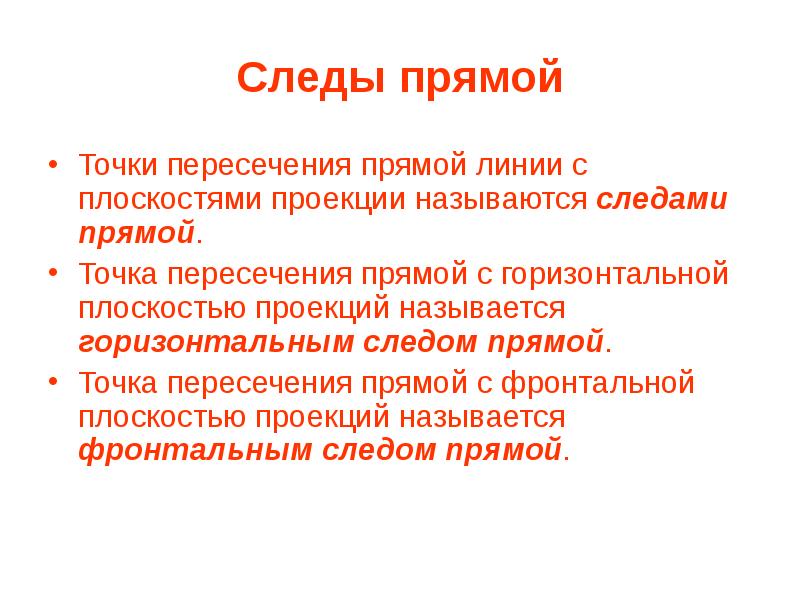

Слайд 40

Описание слайда:

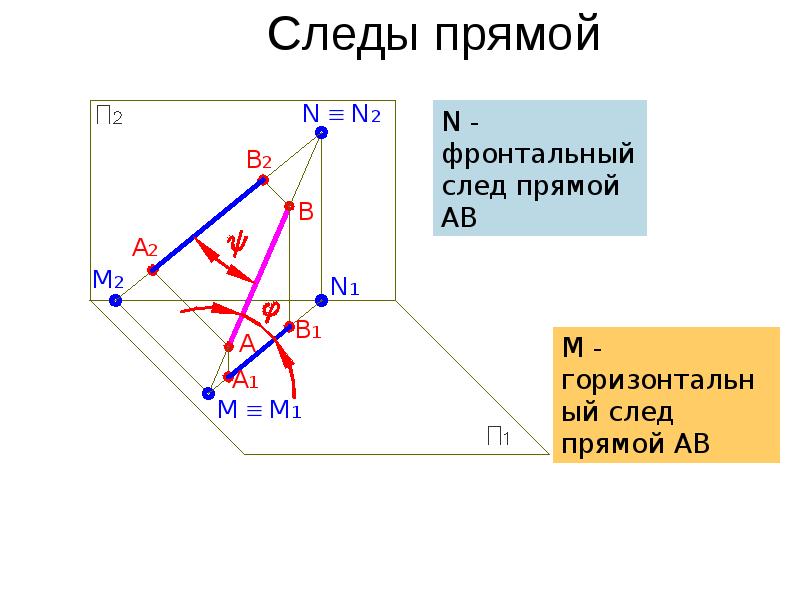

Следы прямой Точки пересечения прямой линии с плоскостями проекции называются следами прямой. Точка пересечения прямой с горизонтальной плоскостью проекций называется горизонтальным следом прямой. Точка пересечения прямой с фронтальной плоскостью проекций называется фронтальным следом прямой.

Слайд 41

Описание слайда:

Следы прямой

Слайд 42

Описание слайда:

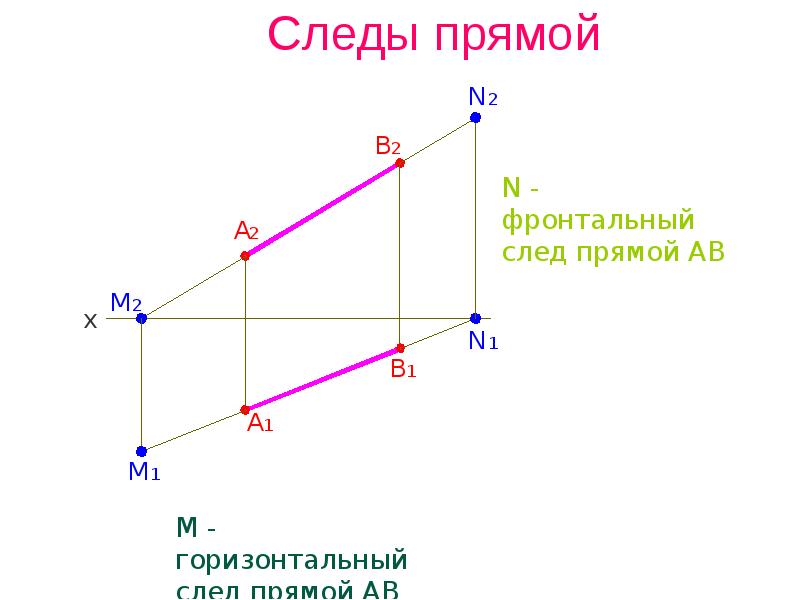

Следы прямой

Слайд 43

Описание слайда:

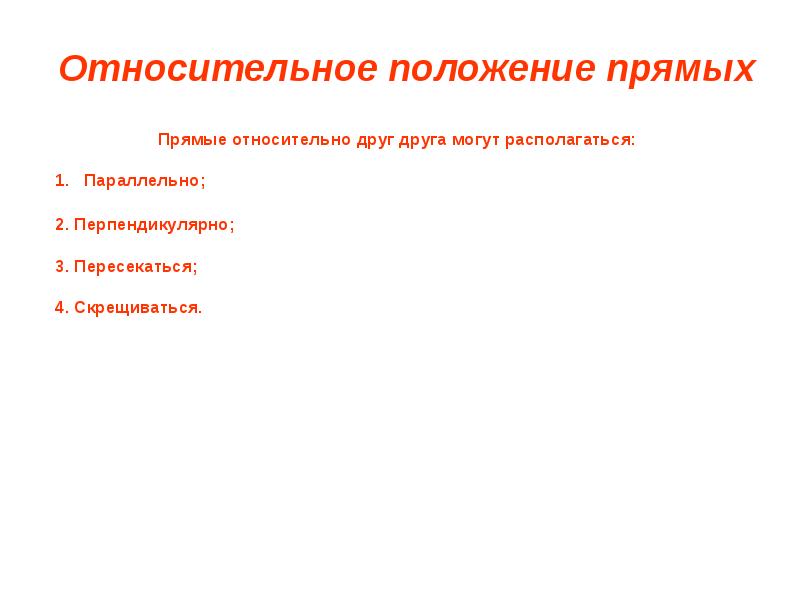

Относительное положение прямых Прямые относительно друг друга могут располагаться: Параллельно; 2. Перпендикулярно; 3. Пересекаться; 4. Скрещиваться.

Слайд 44

Описание слайда:

Параллельные прямые Проекции параллельных прямых параллельны

Слайд 45

Описание слайда:

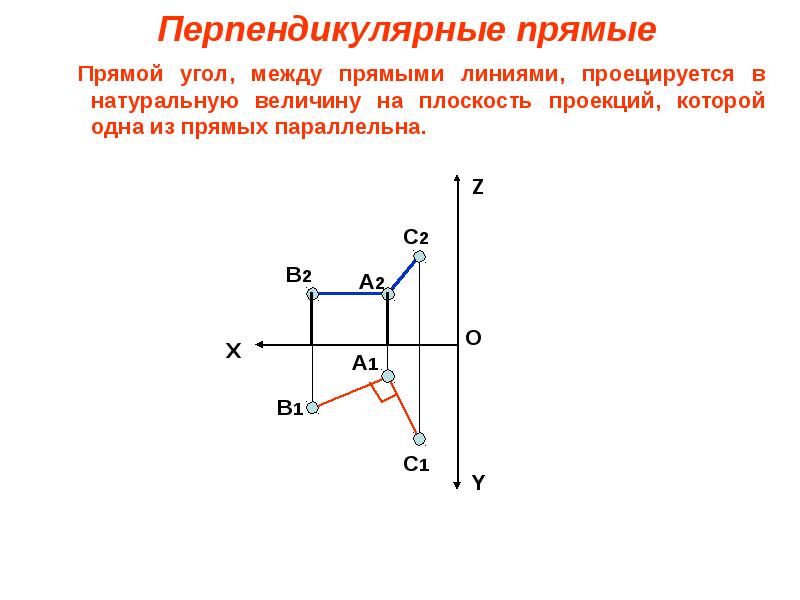

Перпендикулярные прямые Прямой угол, между прямыми линиями, проецируется в натуральную величину на плоскость проекций, которой одна из прямых параллельна.

Слайд 46

Описание слайда:

Скрещивающиеся и пересекающиеся прямые.

Слайд 47

Описание слайда:

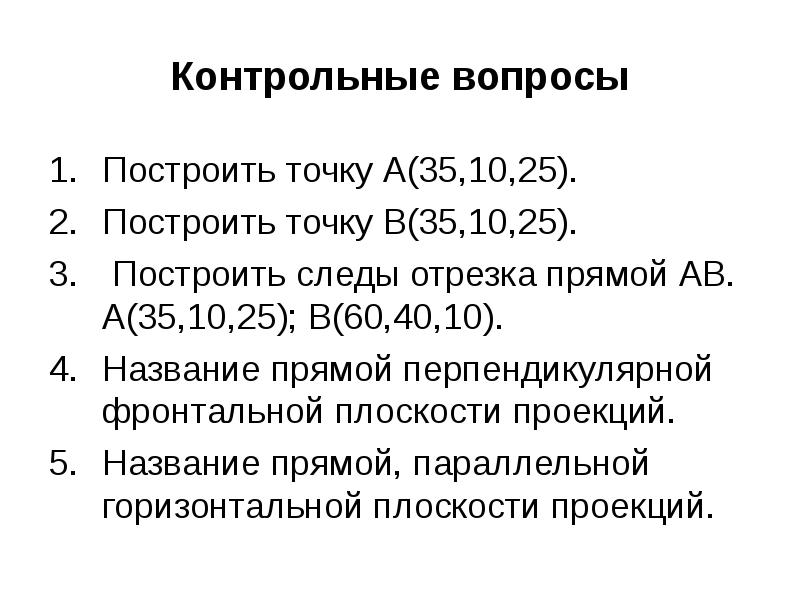

Контрольные вопросы Построить точку А(35,10,25). Построить точку В(35,10,25). Построить следы отрезка прямой АВ. А(35,10,25); В(60,40,10). Название прямой перпендикулярной фронтальной плоскости проекций. Название прямой, параллельной горизонтальной плоскости проекций.
