Слайд 1

Описание слайда:

Лекция 10 Пакет компьютерной математики MathCAD

Слайд 2

Описание слайда:

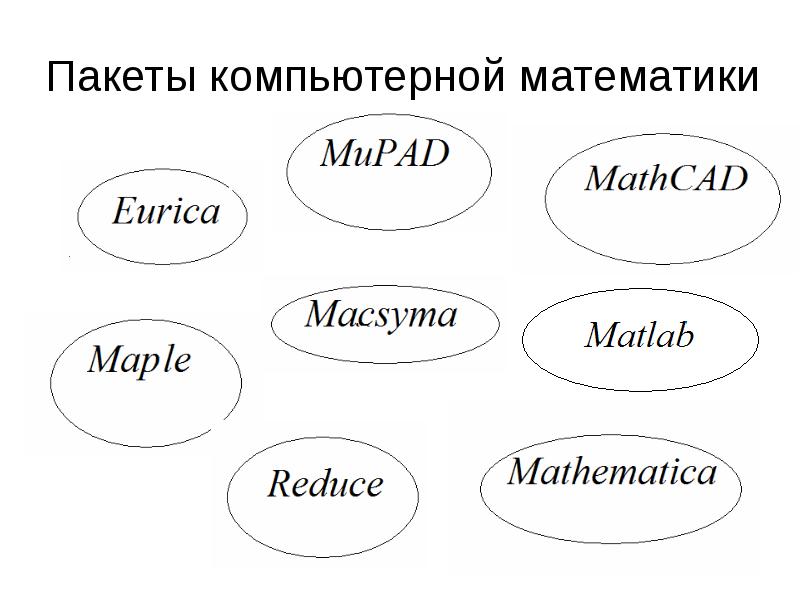

Пакеты компьютерной математики

Слайд 3

Описание слайда:

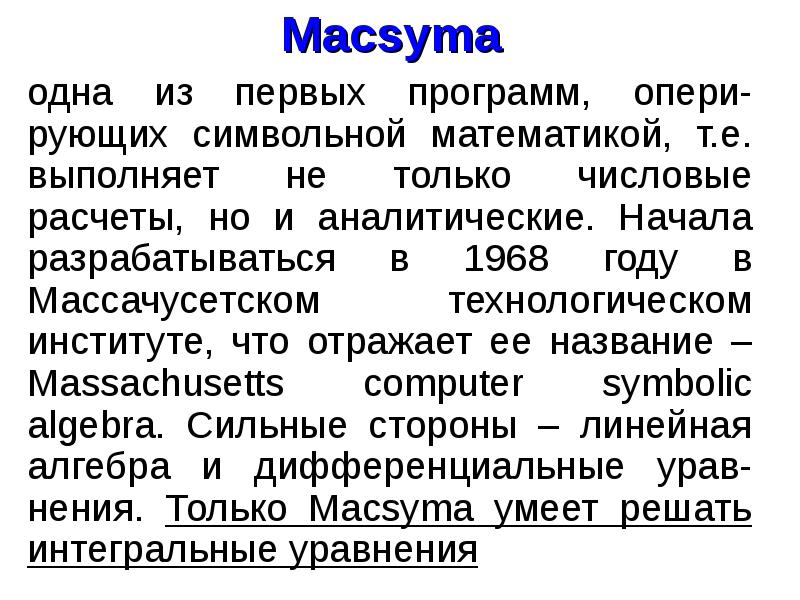

Macsyma одна из первых программ, опери-рующих символьной математикой, т.е. выполняет не только числовые расчеты, но и аналитические. Начала разрабатываться в 1968 году в Массачусетском технологическом институте, что отражает ее название – Massachusetts computer symbolic algebra. Сильные стороны – линейная алгебра и дифференциальные урав-нения. Только Macsyma умеет решать интегральные уравнения

Слайд 4

Описание слайда:

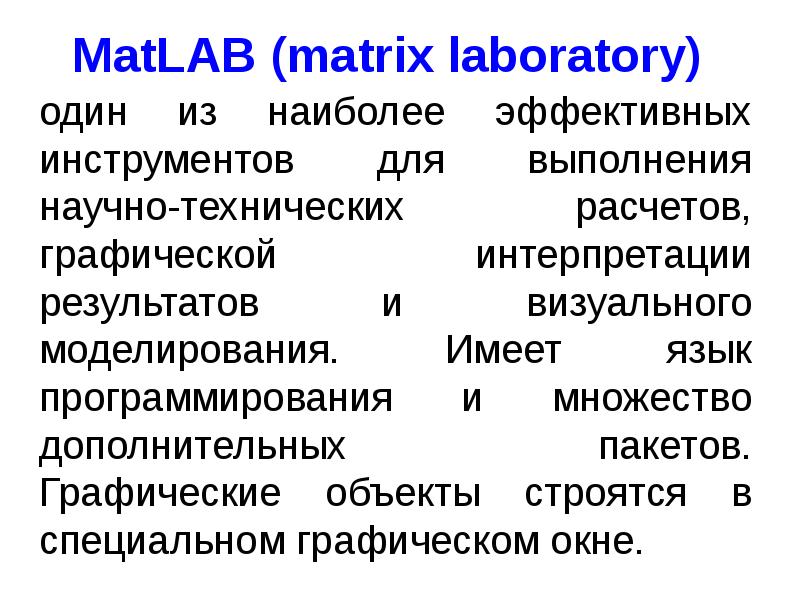

MatLAB (matrix laboratory) один из наиболее эффективных инструментов для выполнения научно-технических расчетов, графической интерпретации результатов и визуального моделирования. Имеет язык программирования и множество дополнительных пакетов. Графические объекты строятся в специальном графическом окне.

Слайд 5

Описание слайда:

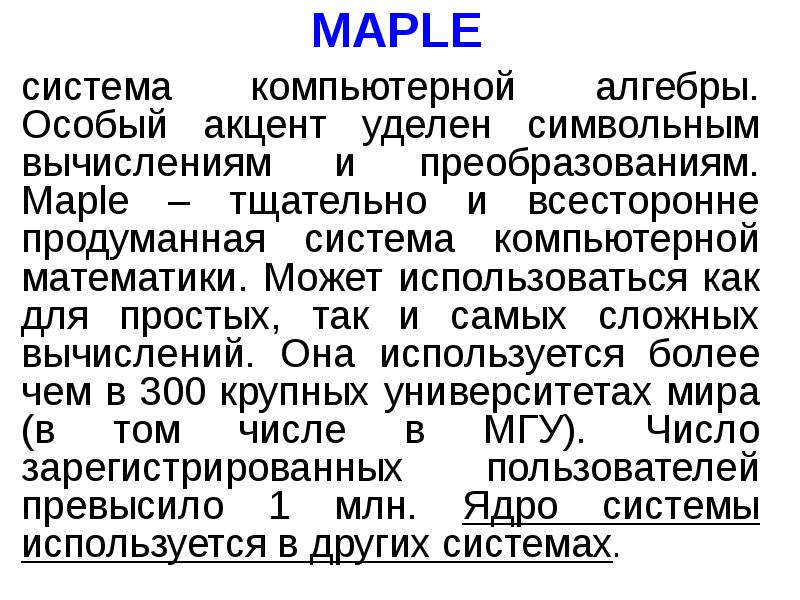

MAPLE система компьютерной алгебры. Особый акцент уделен символьным вычислениям и преобразованиям. Maple – тщательно и всесторонне продуманная система компьютерной математики. Может использоваться как для простых, так и самых сложных вычислений. Она используется более чем в 300 крупных университетах мира (в том числе в МГУ). Число зарегистрированных пользователей превысило 1 млн. Ядро системы используется в других системах.

Слайд 6

Описание слайда:

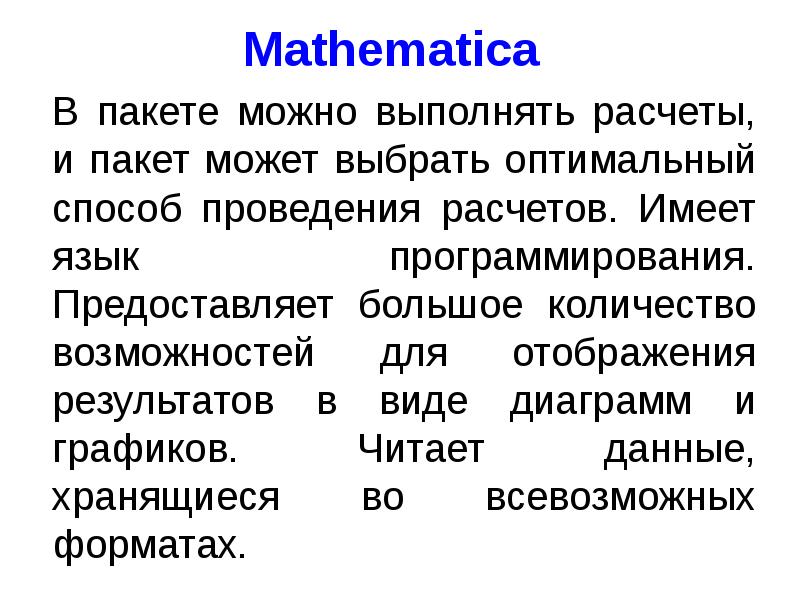

Mathematica В пакете можно выполнять расчеты, и пакет может выбрать оптимальный способ проведения расчетов. Имеет язык программирования. Предоставляет большое количество возможностей для отображения результатов в виде диаграмм и графиков. Читает данные, хранящиеся во всевозможных форматах.

Слайд 7

Описание слайда:

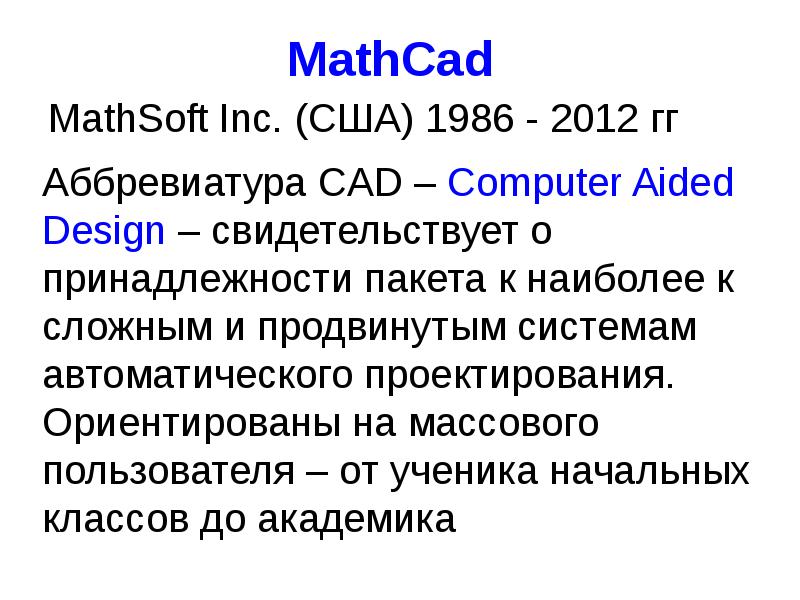

MathCad MathSoft Inc. (США) 1986 - 2012 гг

Слайд 8

Описание слайда:

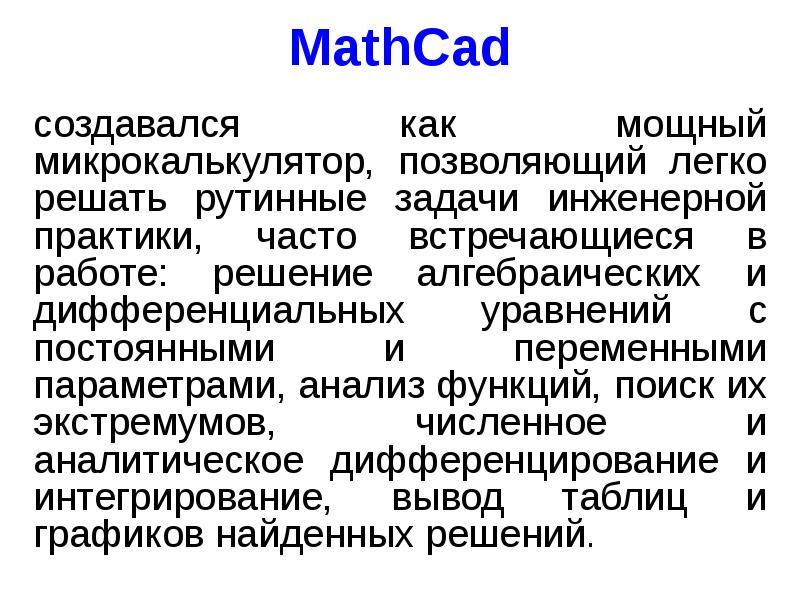

MathCad создавался как мощный микрокалькулятор, позволяющий легко решать рутинные задачи инженерной практики, часто встречающиеся в работе: решение алгебраических и дифференциальных уравнений с постоянными и переменными параметрами, анализ функций, поиск их экстремумов, численное и аналитическое дифференцирование и интегрирование, вывод таблиц и графиков найденных решений.

Слайд 9

Описание слайда:

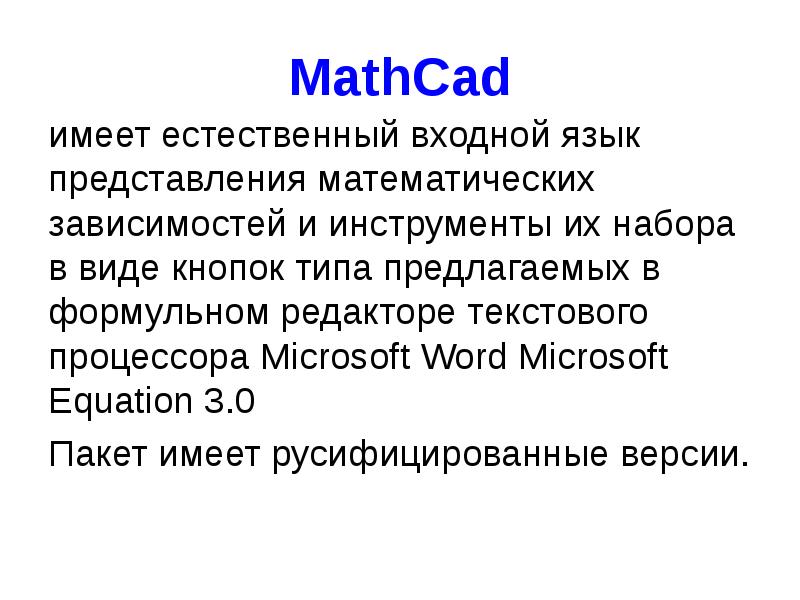

MathCad имеет естественный входной язык представления математических зависимостей и инструменты их набора в виде кнопок типа предлагаемых в формульном редакторе текстового процессора Microsoft Word Microsoft Equation 3.0 Пакет имеет русифицированные версии.

Слайд 10

Описание слайда:

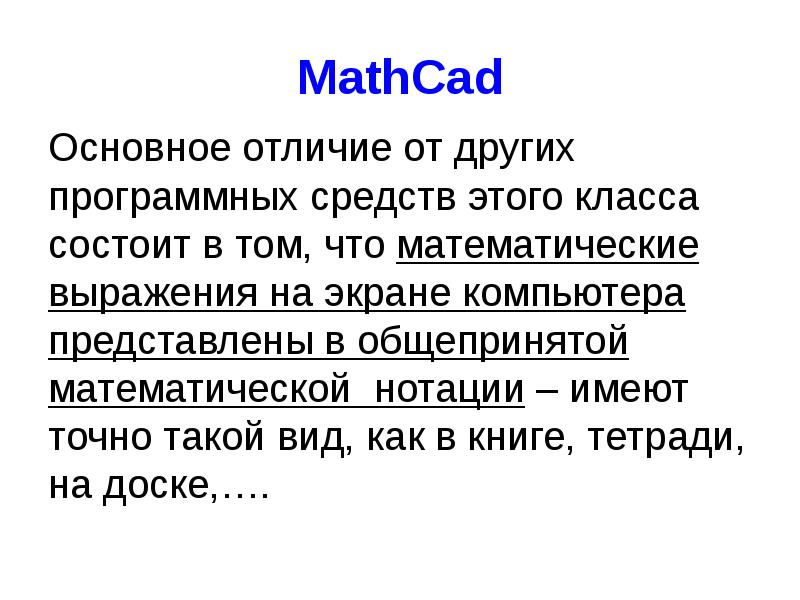

MathCad Основное отличие от других программных средств этого класса состоит в том, что математические выражения на экране компьютера представлены в общепринятой математической нотации – имеют точно такой вид, как в книге, тетради, на доске,….

Слайд 11

Описание слайда:

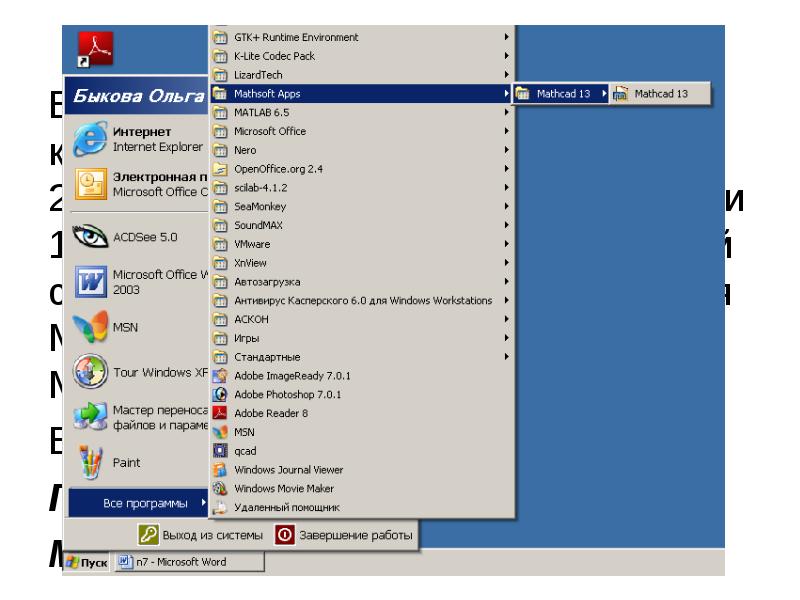

MathCAD В горном университете на компьютерах установлены версия 2001 и 13-ая. Существуют версии 14 и 15. Для компьютеров с операционной системой Windows 7 подходит версия MathCAD 15. Последние версии MathCAD Prime Вызов пакета: Пуск – все программы – MathSoftApplications - Mathcad

Слайд 12

Описание слайда:

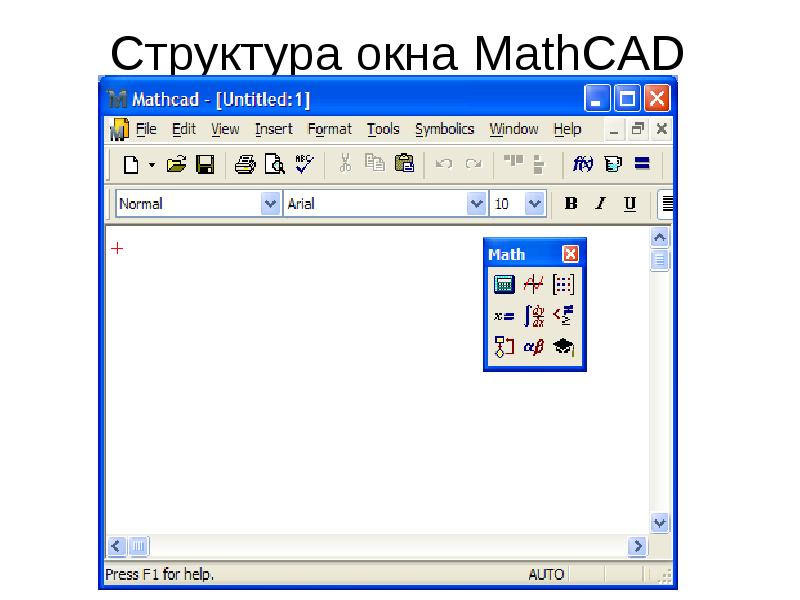

Структура окна MathCAD

Слайд 13

Описание слайда:

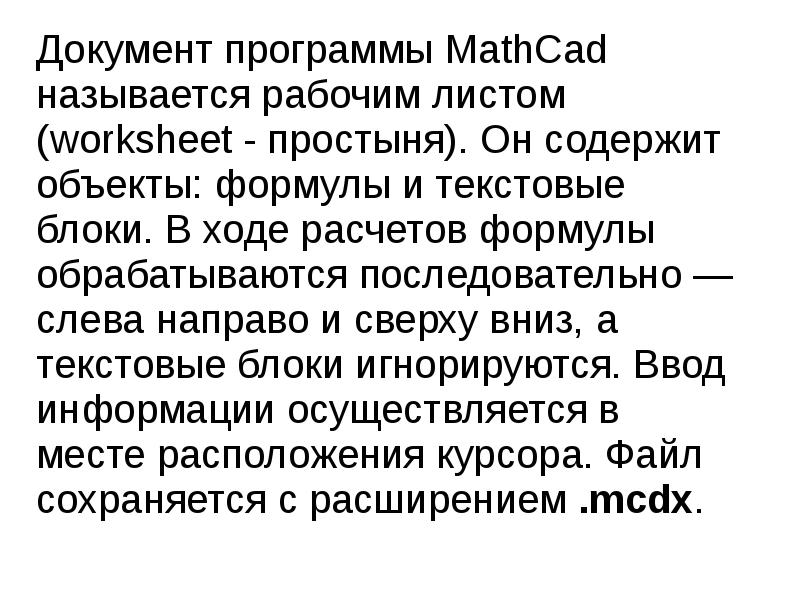

Документ программы MathCad называется рабочим листом (worksheet - простыня). Он содержит объекты: формулы и текстовые блоки. В ходе расчетов формулы обрабатываются последовательно — слева направо и сверху вниз, а текстовые блоки игнорируются. Ввод информации осуществляется в месте расположения курсора. Файл сохраняется с расширением .mcdх. Документ программы MathCad называется рабочим листом (worksheet - простыня). Он содержит объекты: формулы и текстовые блоки. В ходе расчетов формулы обрабатываются последовательно — слева направо и сверху вниз, а текстовые блоки игнорируются. Ввод информации осуществляется в месте расположения курсора. Файл сохраняется с расширением .mcdх.

Слайд 14

Описание слайда:

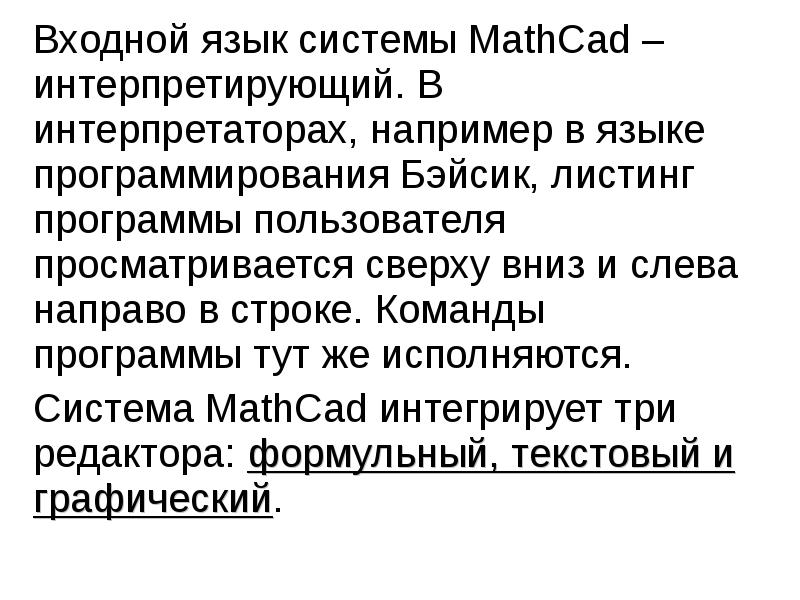

Входной язык системы MathCad – интерпретирующий. В интерпретаторах, например в языке программирования Бэйсик, листинг программы пользователя просматривается сверху вниз и слева направо в строке. Команды программы тут же исполняются. Входной язык системы MathCad – интерпретирующий. В интерпретаторах, например в языке программирования Бэйсик, листинг программы пользователя просматривается сверху вниз и слева направо в строке. Команды программы тут же исполняются. Система MathCad интегрирует три редактора: формульный, текстовый и графический.

Слайд 15

Описание слайда:

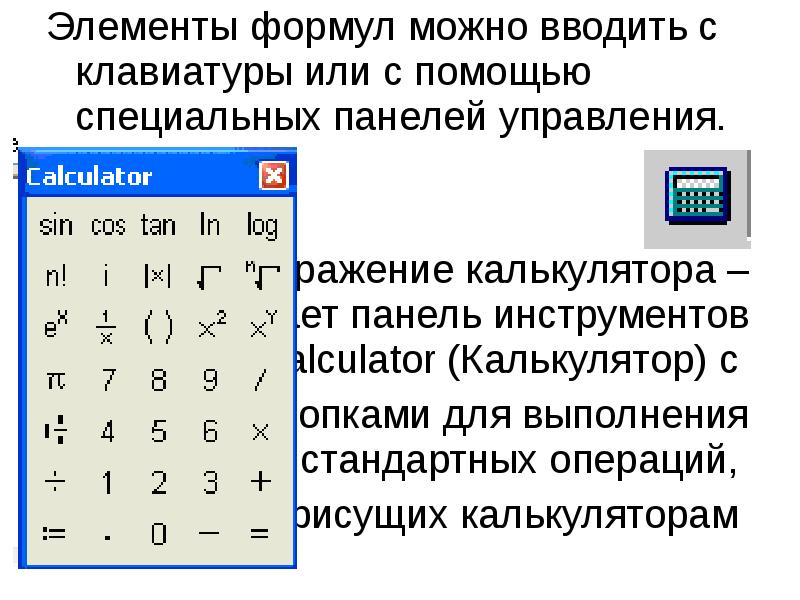

Элементы формул можно вводить с клавиатуры или с помощью специальных панелей управления. Элементы формул можно вводить с клавиатуры или с помощью специальных панелей управления. изображение калькулятора – вызывает панель инструментов Calculator (Калькулятор) с кнопками для выполнения стандартных операций, присущих калькуляторам

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

шаблон матрицы - вызывает шаблон матрицы - вызывает панель инструментов Matrix (Матрица) с кнопками для выполнения различных операций над матрицами и векторами;

Слайд 18

Описание слайда:

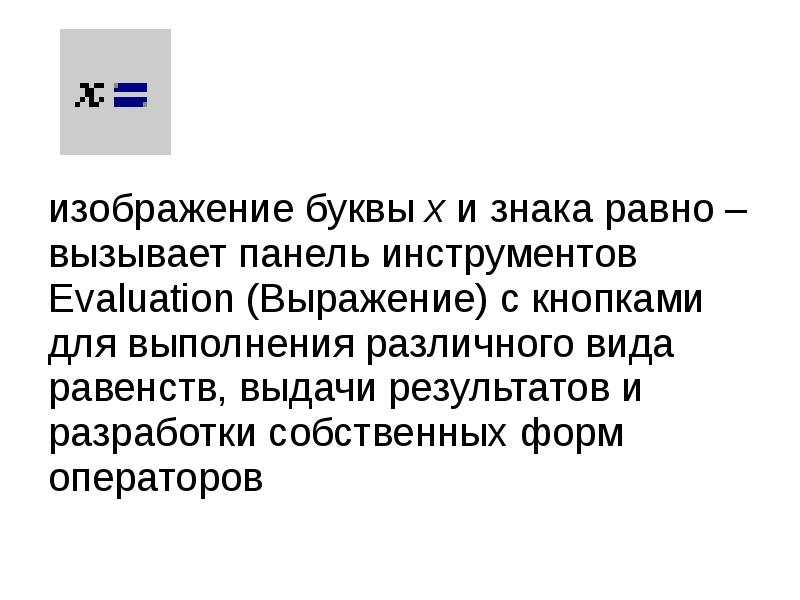

изображение буквы х и знака равно – вызывает панель инструментов Evaluation (Выражение) с кнопками для выполнения различного вида равенств, выдачи результатов и разработки собственных форм операторов изображение буквы х и знака равно – вызывает панель инструментов Evaluation (Выражение) с кнопками для выполнения различного вида равенств, выдачи результатов и разработки собственных форм операторов

Слайд 19

Описание слайда:

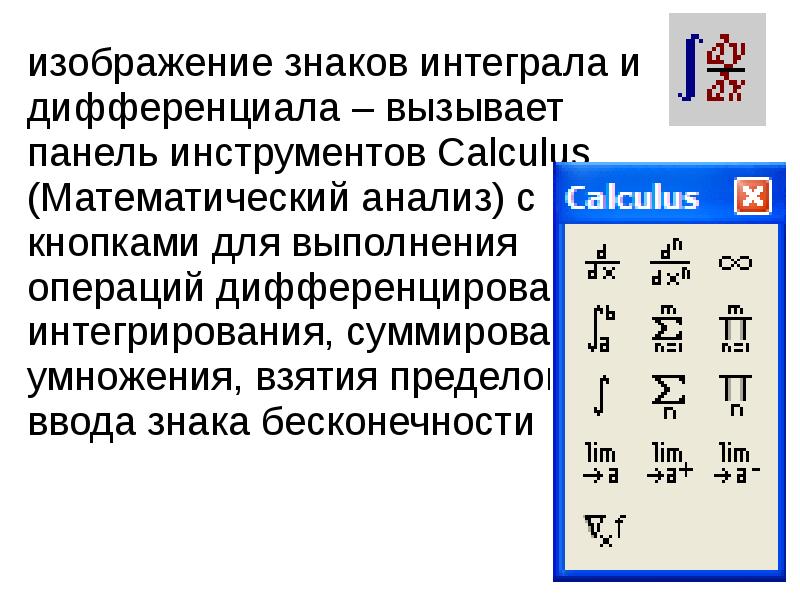

изображение знаков интеграла и дифференциала – вызывает панель инструментов Calculus (Математический анализ) с кнопками для выполнения операций дифференцирования, интегрирования, суммирования, умножения, взятия пределов и ввода знака бесконечности изображение знаков интеграла и дифференциала – вызывает панель инструментов Calculus (Математический анализ) с кнопками для выполнения операций дифференцирования, интегрирования, суммирования, умножения, взятия пределов и ввода знака бесконечности

Слайд 20

Описание слайда:

изображение знаков неравенств – вызывает панель инструментов Boolean (Булевы функции, логические) с различными знаками равенства и изображение знаков неравенств – вызывает панель инструментов Boolean (Булевы функции, логические) с различными знаками равенства и неравенства численных и булевых выражений

Слайд 21

Описание слайда:

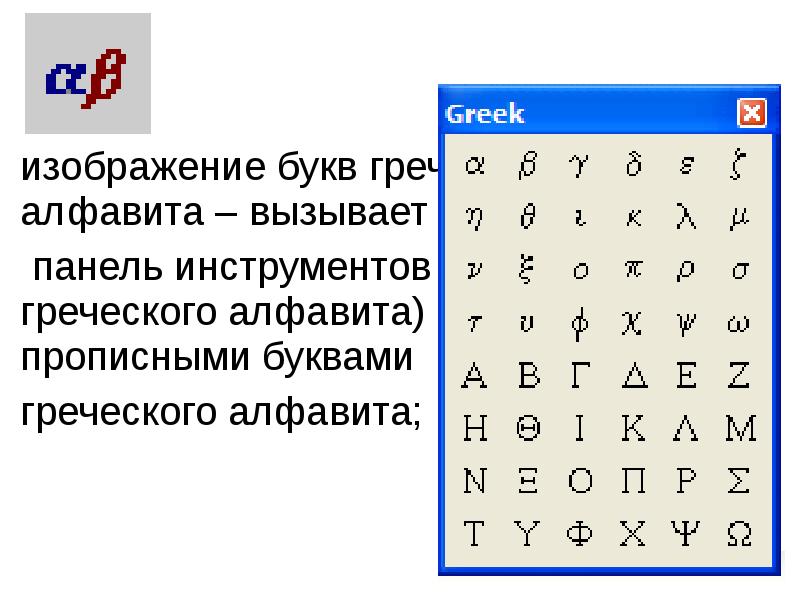

изображение букв греческого алфавита – вызывает изображение букв греческого алфавита – вызывает панель инструментов Greek (Буквы греческого алфавита) со строчными и прописными буквами греческого алфавита;

Слайд 22

Описание слайда:

Mathcad выполняет вычисления с 16 знаками после запятой. Отображает стандартно три. Знак, разделяющий целую и дробную часть – точка. Mathcad выполняет вычисления с 16 знаками после запятой. Отображает стандартно три. Знак, разделяющий целую и дробную часть – точка. При ошибке в вычислениях Mathcad окрашивает формулу красным цветом.

Слайд 23

Описание слайда:

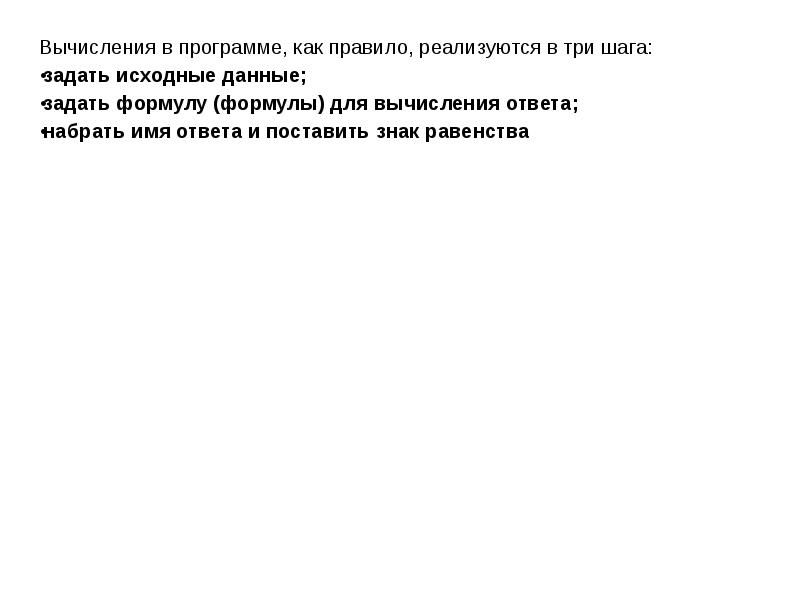

Вычисления в программе, как правило, реализуются в три шага: Вычисления в программе, как правило, реализуются в три шага: задать исходные данные; задать формулу (формулы) для вычисления ответа; набрать имя ответа и поставить знак равенства

Слайд 24

Описание слайда:

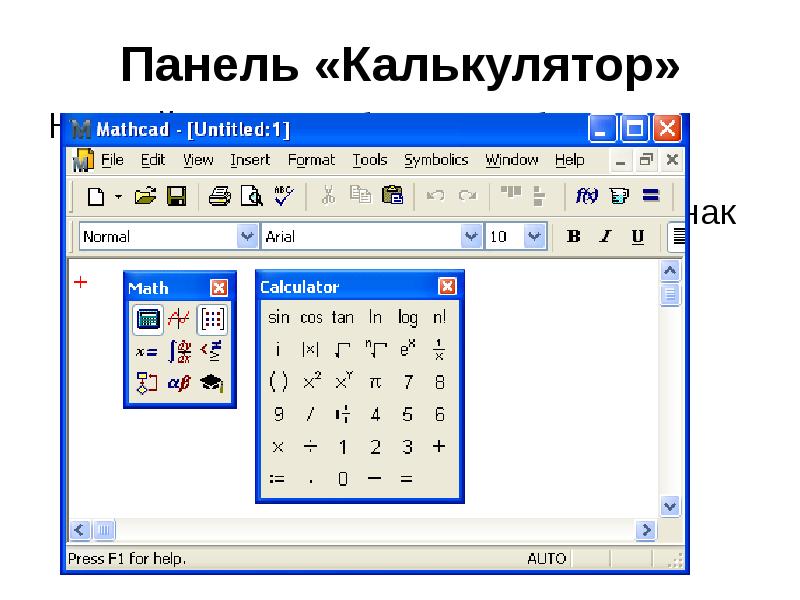

Панель «Калькулятор» На этой панели собраны наиболее употребимые функции и знаки математических действий, а также знак присвоить (:=) и знак равняется (=)

Слайд 25

Описание слайда:

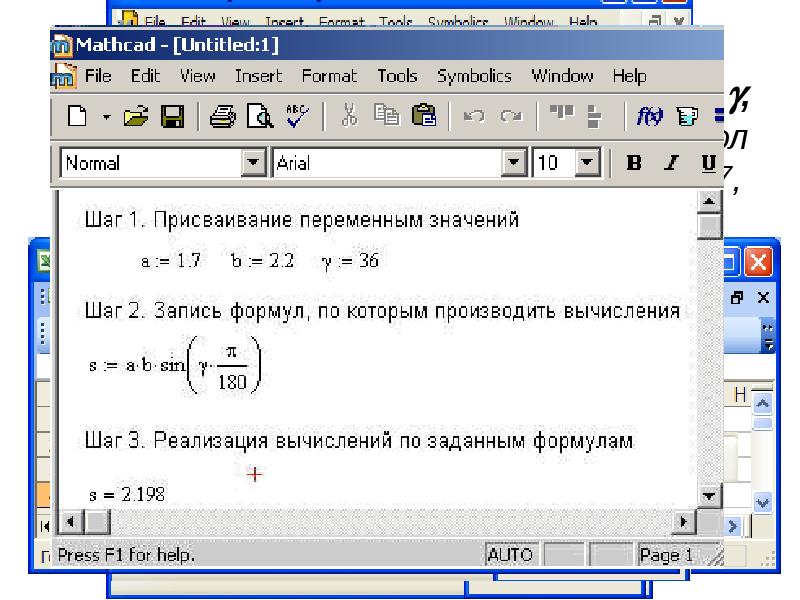

Задача 1. Вычислить площадь треугольника по формуле S=0,5absin, где a, b - стороны треугольника,  - угол между ними.Получить ответ для a=1,7, b=2,2 и =36.

Слайд 26

Описание слайда:

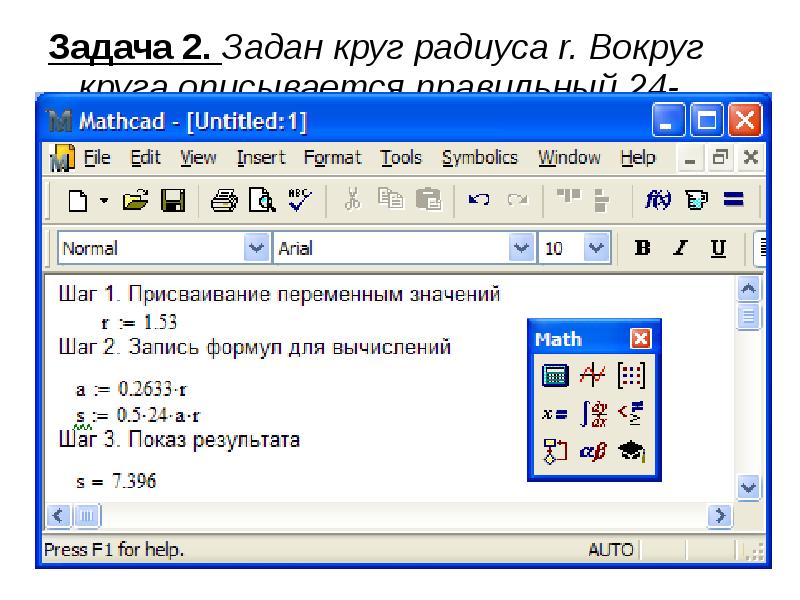

Задача 2. Задан круг радиуса r. Вокруг круга описывается правильный 24-хугольник. Найти площадь 24-хугольника по формуле S=0,5nar, где n - число сторон правильного многоугольника, а - длина его стороны. Длина стороны связана с радиусом вписанного круга формулой a=0,2633r. Найти площадь правильного 24-хугольника. Задача 2. Задан круг радиуса r. Вокруг круга описывается правильный 24-хугольник. Найти площадь 24-хугольника по формуле S=0,5nar, где n - число сторон правильного многоугольника, а - длина его стороны. Длина стороны связана с радиусом вписанного круга формулой a=0,2633r. Найти площадь правильного 24-хугольника. Получить ответ для r=1,53.

Слайд 27

Описание слайда:

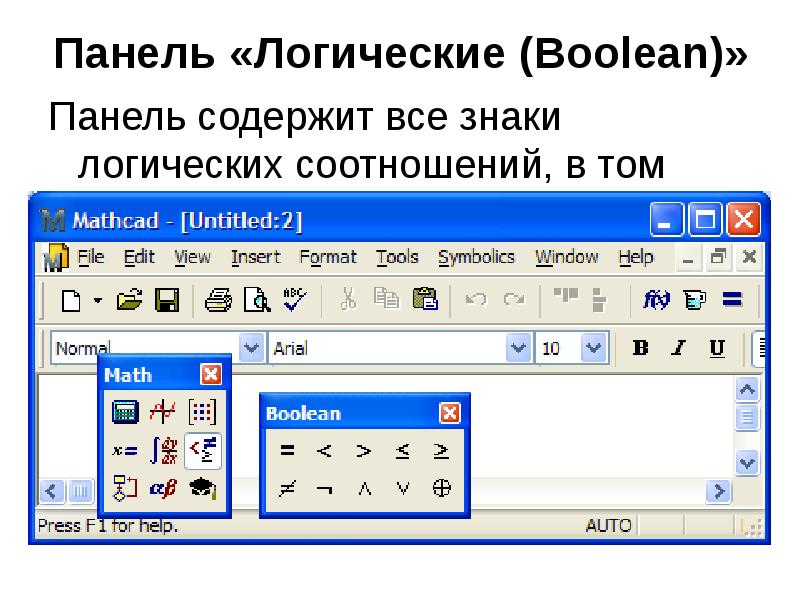

Панель «Логические (Boolean)» Панель содержит все знаки логических соотношений, в том числе отсутствующие на клавиатуре компьютера

Слайд 28

Описание слайда:

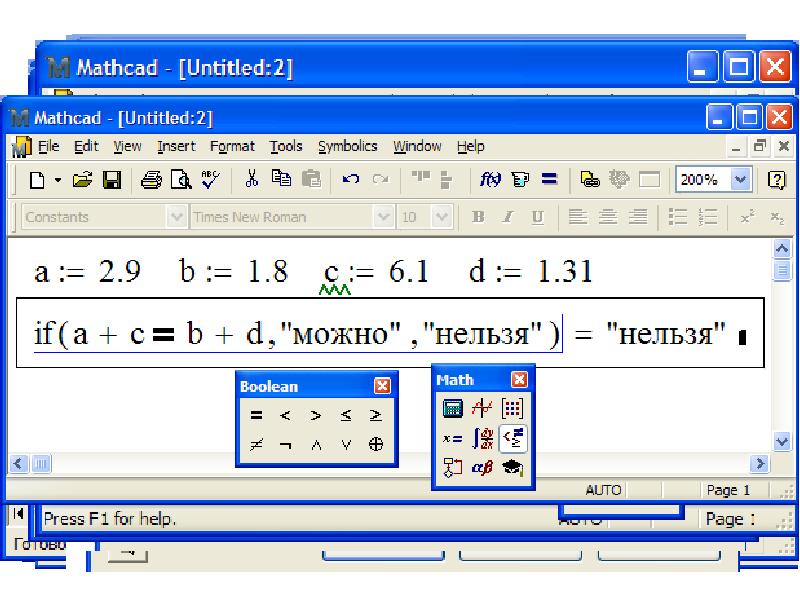

Задача 3 Задан выпуклый четырехугольник ABCD со сторонами a, b, c, d. Сделать вывод о возможности вписать в него окружность при a=2,9, b=1,8, c=6,1, d=1,3. Задача 3 Задан выпуклый четырехугольник ABCD со сторонами a, b, c, d. Сделать вывод о возможности вписать в него окружность при a=2,9, b=1,8, c=6,1, d=1,3. Указание: необходимым и достаточным условием возможности вписать окружность в четырехугольник является условие a+c=b+d.

Слайд 29

Описание слайда:

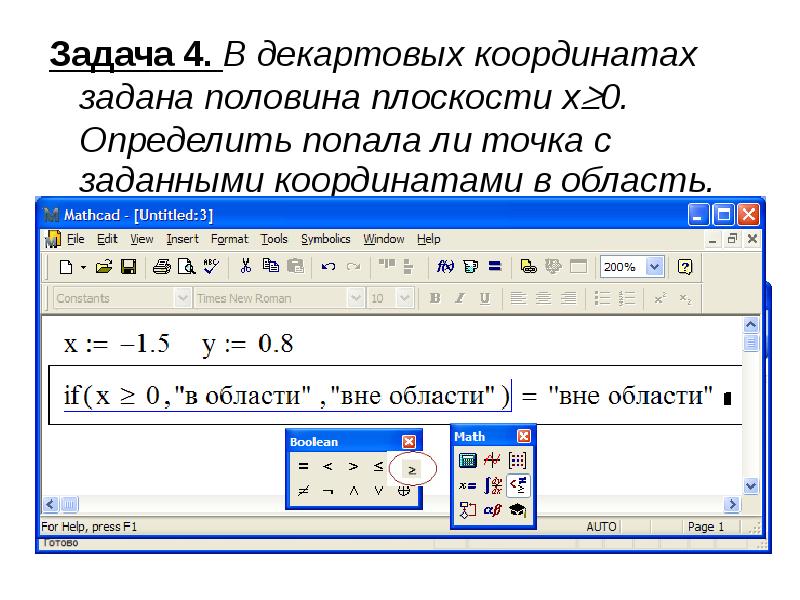

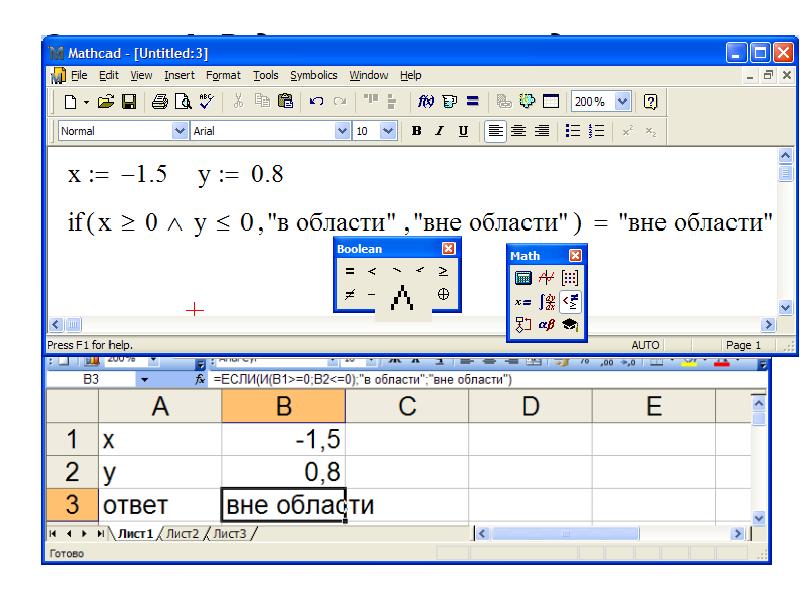

Задача 4. В декартовых координатах задана половина плоскости x0. Определить попала ли точка с заданными координатами в область. Задача 4. В декартовых координатах задана половина плоскости x0. Определить попала ли точка с заданными координатами в область. Получить ответ для x=-1,5; y=0,8.

Слайд 30

Описание слайда:

Задача 4. В декартовых координатах задана четверть плоскости x0, y0. Определить попала ли точка с заданными координатами в область. Задача 4. В декартовых координатах задана четверть плоскости x0, y0. Определить попала ли точка с заданными координатами в область. Получить ответ для x=-1,5; y=0,8.
