Слайд 1

Описание слайда:

Пересечение плоскостей 1.Пересечение прямой и проецирующей плоскости

Слайд 2

Описание слайда:

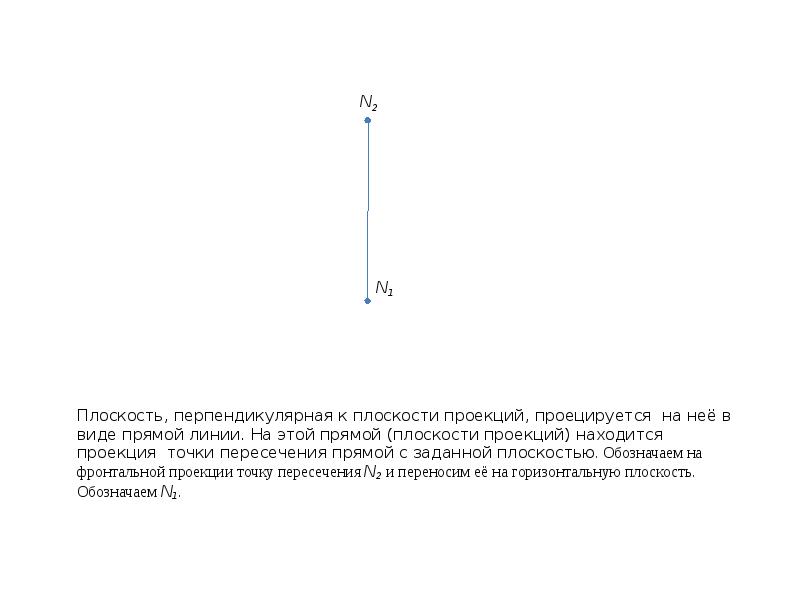

Плоскость, перпендикулярная к плоскости проекций, проецируется на неё в виде прямой линии. На этой прямой (плоскости проекций) находится проекция точки пересечения прямой с заданной плоскостью. Обозначаем на фронтальной проекции точку пересечения N2 и переносим её на горизонтальную плоскость. Обозначаем N1.

Слайд 3

Описание слайда:

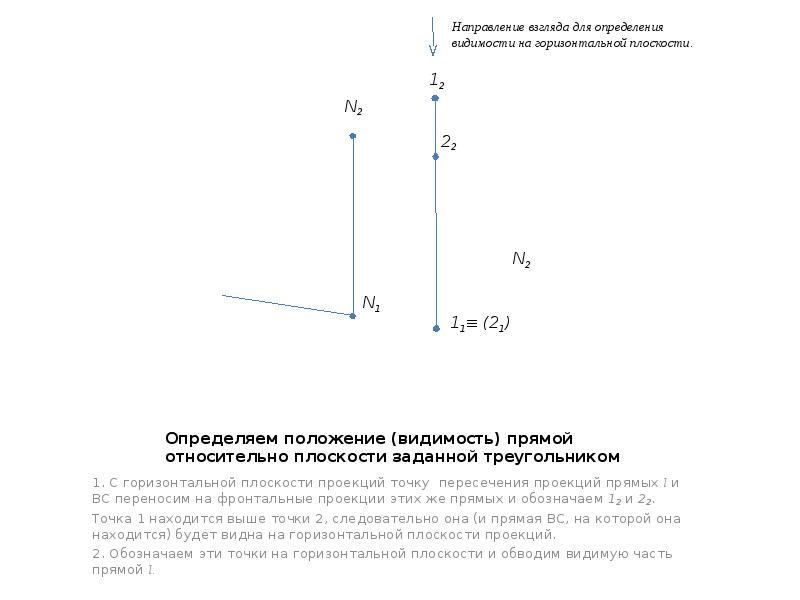

Определяем положение (видимость) прямой относительно плоскости заданной треугольником 1. С горизонтальной плоскости проекций точку пересечения проекций прямых l и ВС переносим на фронтальные проекции этих же прямых и обозначаем 12 и 22. Точка 1 находится выше точки 2, следовательно она (и прямая ВС, на которой она находится) будет видна на горизонтальной плоскости проекций. 2. Обозначаем эти точки на горизонтальной плоскости и обводим видимую часть прямой l.

Слайд 4

Описание слайда:

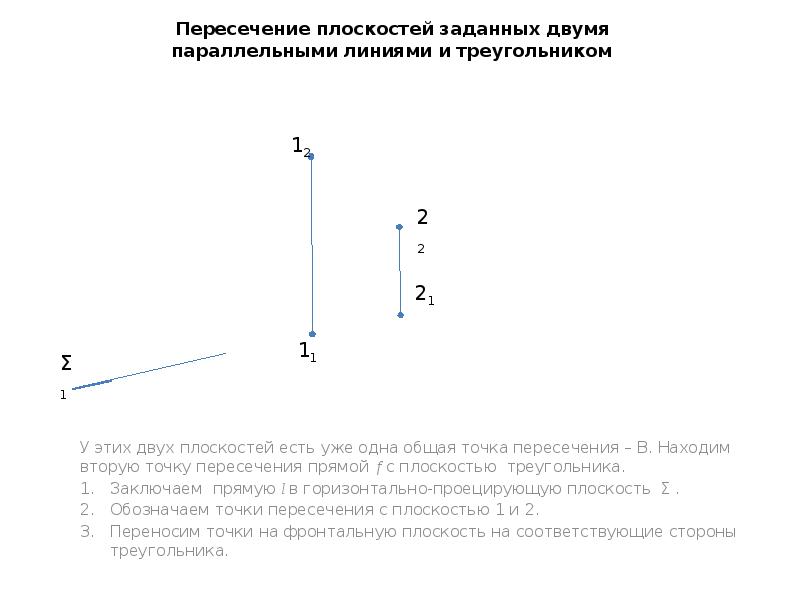

Пересечение плоскостей заданных двумя параллельными линиями и треугольником У этих двух плоскостей есть уже одна общая точка пересечения – В. Находим вторую точку пересечения прямой f с плоскостью треугольника. Заключаем прямую l в горизонтально-проецирующую плоскость Σ . Обозначаем точки пересечения с плоскостью 1 и 2. Переносим точки на фронтальную плоскость на соответствующие стороны треугольника.

Слайд 5

Описание слайда:

Пересечение плоскостей заданных двумя параллельными линиями и треугольником 4. Соединяем точки 12 и 22 . Пересечение проекции f2 и прямой обозначаем N2. Переносим эту точку на горизонтальную проекцию прямой f и обозначаем N1. Соединяем проекции точки В с проекциями точки N. Прямая ВN является линией пересечения этих плоскостей.

Слайд 6

Описание слайда:

Пересечение плоскостей заданных двумя параллельными линиями и треугольником 5. Определяем видимость плоскостей на горизонтальной плоскости проекций. Рассматриваем две скрещивающиеся прямые f и АВ. На АВ уже есть точка 1, ставим точку 3 на f. Методом конкурирующих точек определяем видимость. 6. Аналогично определяем видимость на фронтальной плоскости проекций.

Слайд 7

Описание слайда:

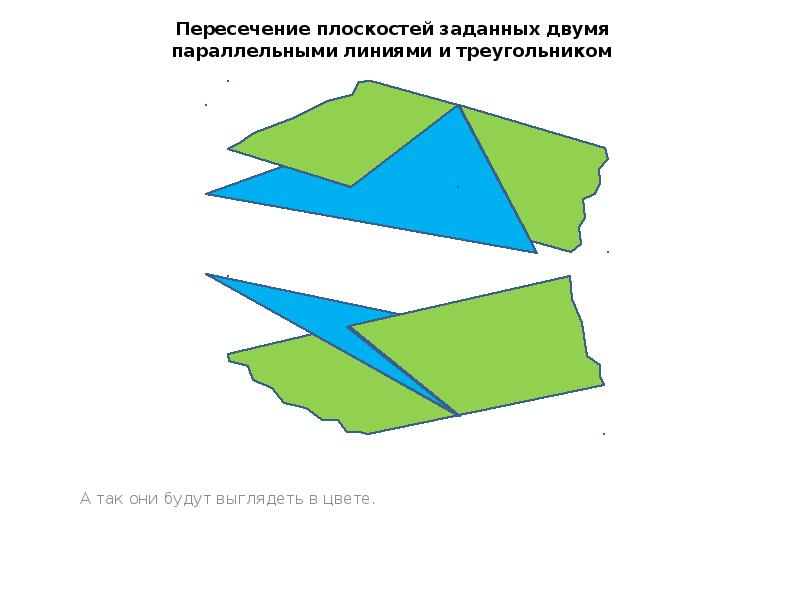

Пересечение плоскостей заданных двумя параллельными линиями и треугольником А так они будут выглядеть в цвете.

Слайд 8

Описание слайда:

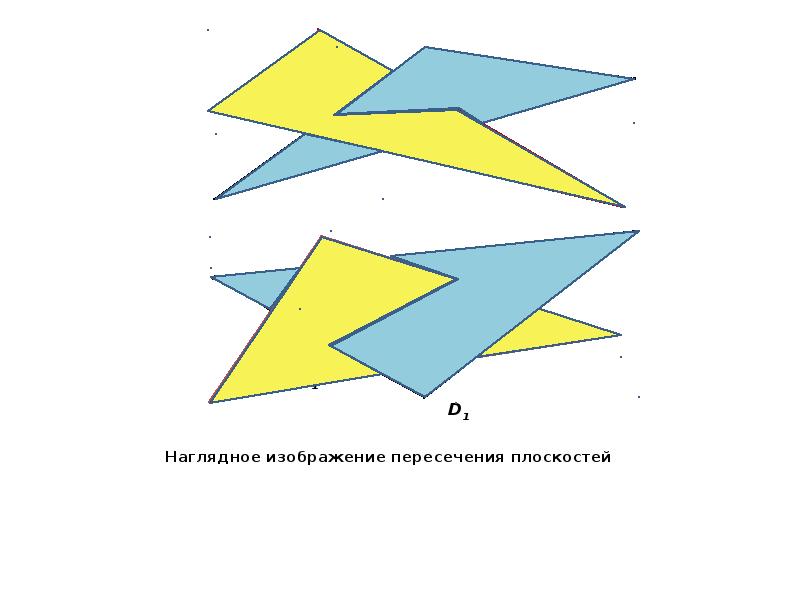

Определяем линию пересечения плоскостей Заключаем одну из сторон треугольника в проецирующую плоскость. Переносим точки пересечения со сторонами треугольника на другую плоскость и соединяем их. Точка пересечение полученной линии с той же стороной треугольника является точкой пересечения плоскости.
