Слайд 1

Описание слайда:

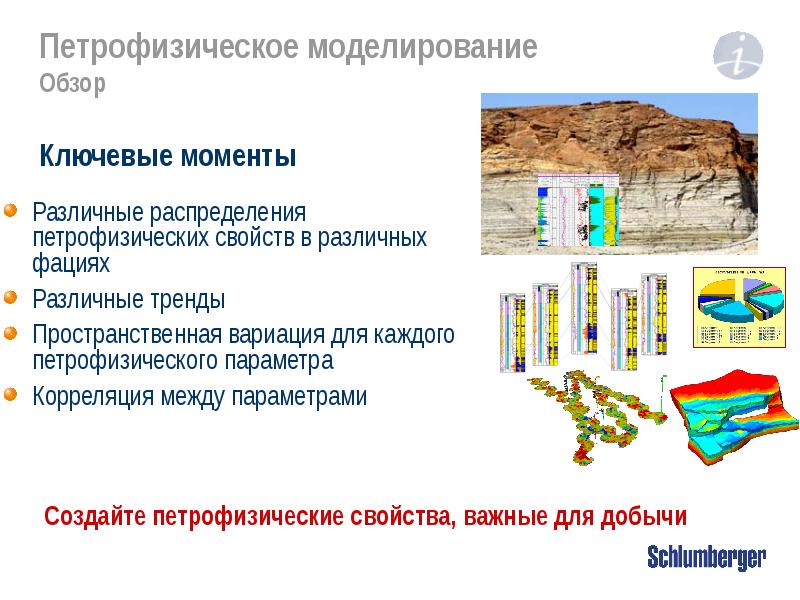

Петрофизическое моделирование Обзор Ключевые моменты Различные распределения петрофизических свойств в различных фациях Различные тренды Пространственная вариация для каждого петрофизического параметра Корреляция между параметрами

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

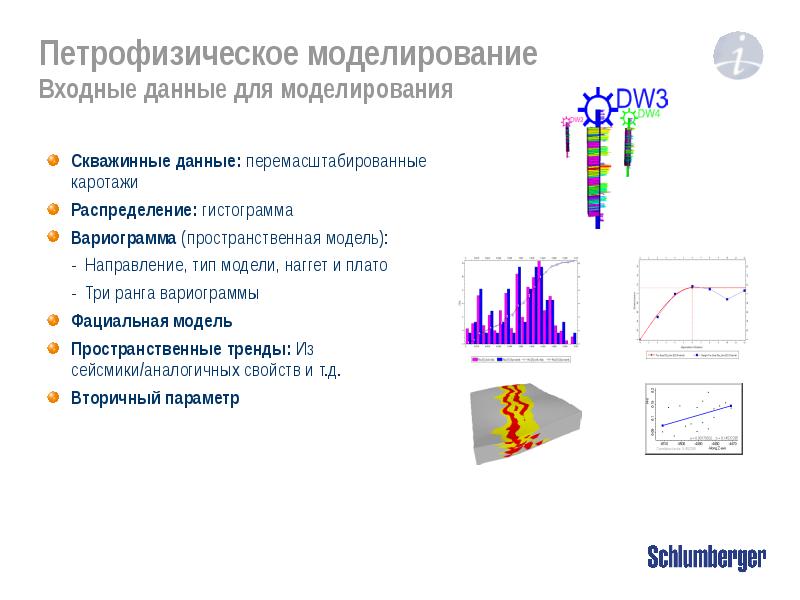

Петрофизическое моделирование Входные данные для моделирования Скважинные данные: перемасштабированные каротажи Распределение: гистограмма Вариограмма (пространственная модель): - Направление, тип модели, наггет и плато - Три ранга вариограммы Фациальная модель Пространственные тренды: Из сейсмики/аналогичных свойств и т.д. Вторичный параметр

Слайд 4

Описание слайда:

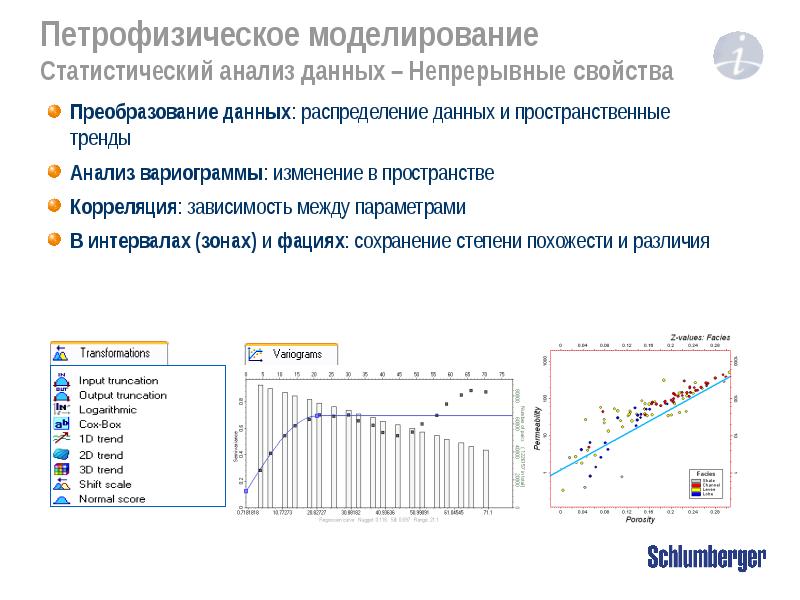

Петрофизическое моделирование Статистический анализ данных – Непрерывные свойства Преобразование данных: распределение данных и пространственные тренды Анализ вариограммы: изменение в пространстве Корреляция: зависимость между параметрами В интервалах (зонах) и фациях: сохранение степени похожести и различия

Слайд 5

Описание слайда:

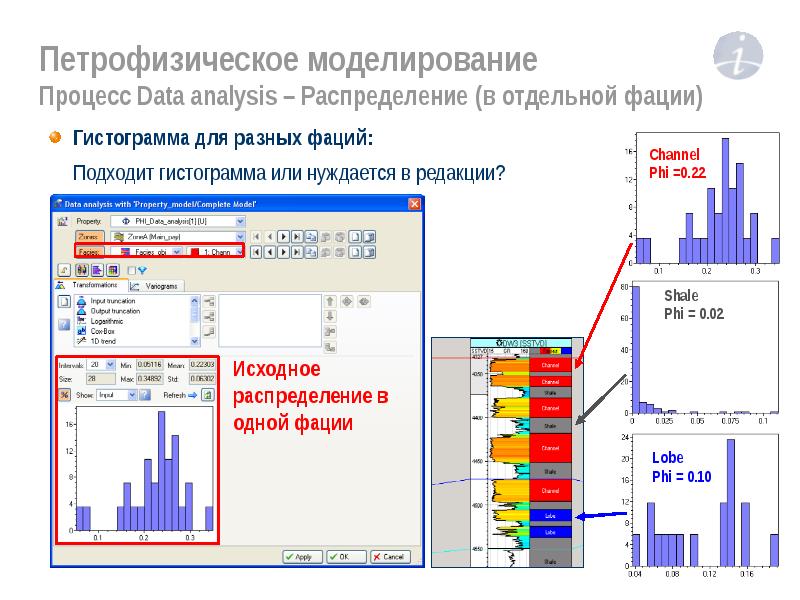

Петрофизическое моделирование Процесс Data analysis – Распределение (в отдельной фации) Гистограмма для разных фаций: Подходит гистограмма или нуждается в редакции?

Слайд 6

Описание слайда:

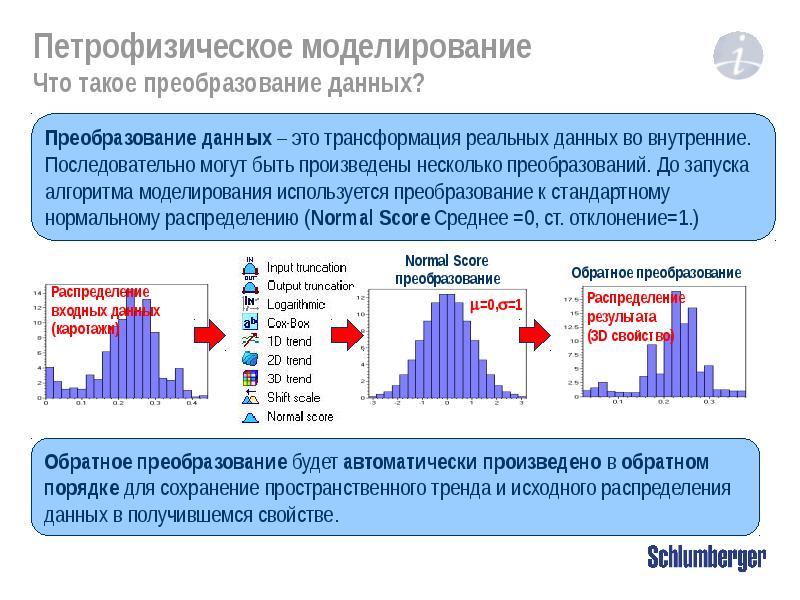

Петрофизическое моделирование Что такое преобразование данных?

Слайд 7

Описание слайда:

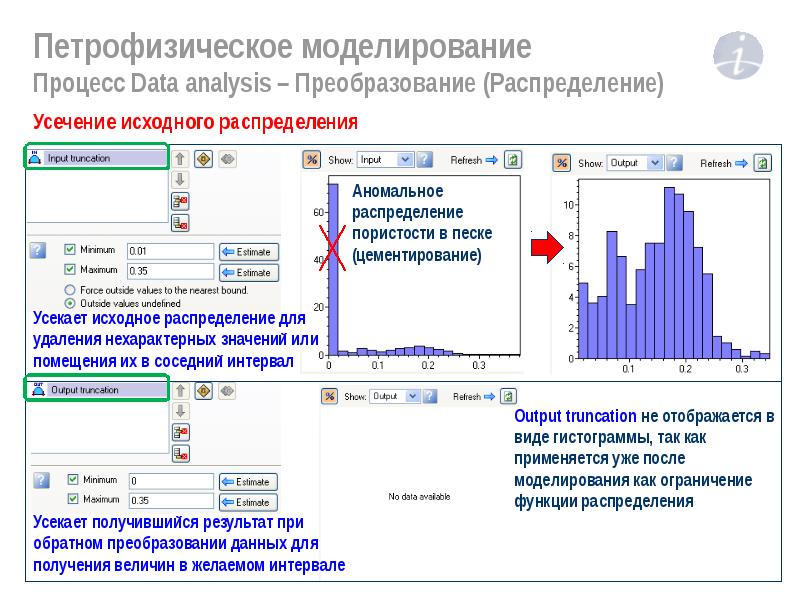

Петрофизическое моделирование Процесс Data analysis – Преобразование (Распределение)

Слайд 8

Описание слайда:

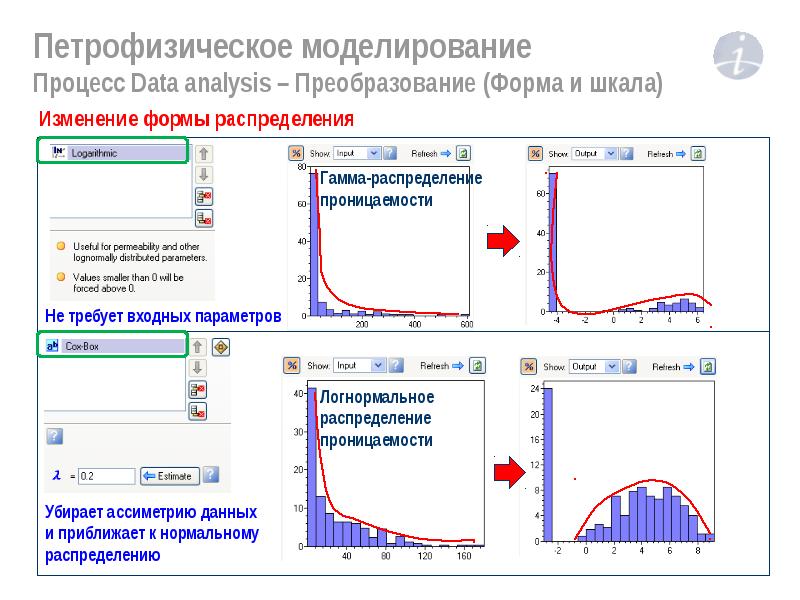

Петрофизическое моделирование Процесс Data analysis – Преобразование (Форма и шкала)

Слайд 9

Описание слайда:

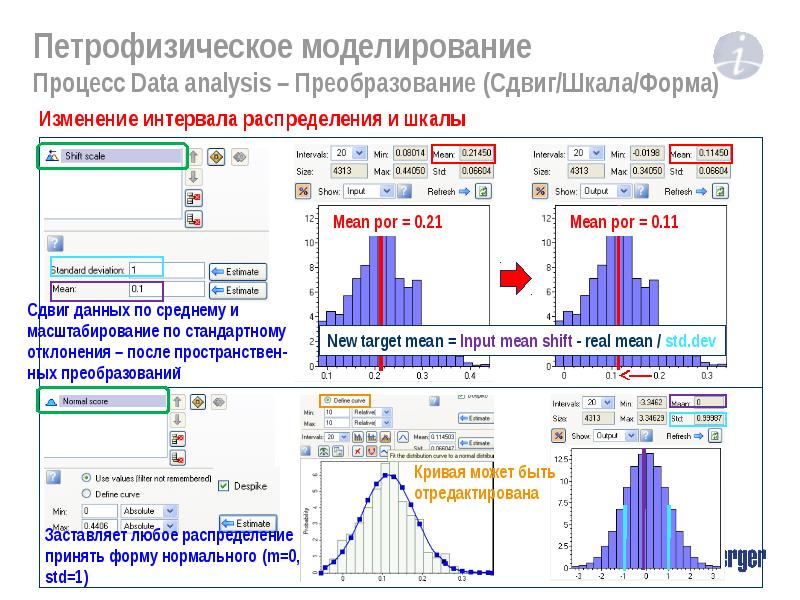

Петрофизическое моделирование Процесс Data analysis – Преобразование (Сдвиг/Шкала/Форма)

Слайд 10

Описание слайда:

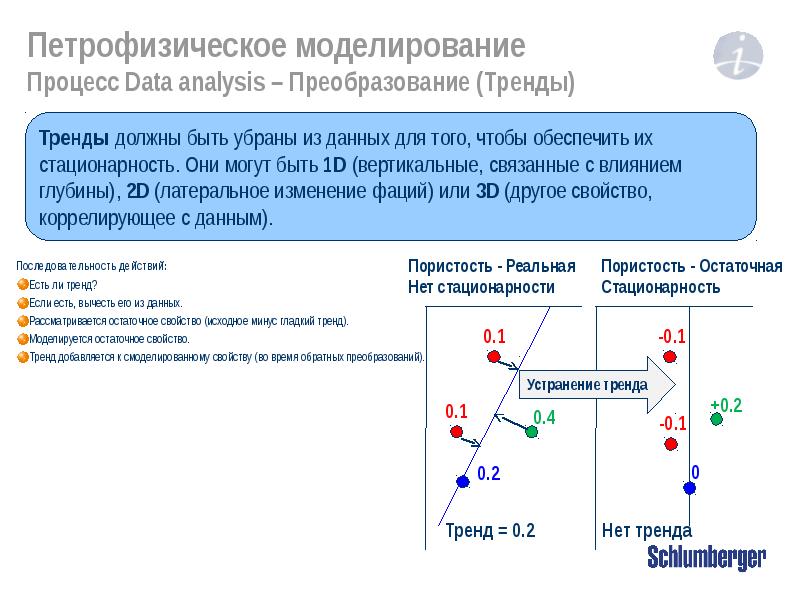

Петрофизическое моделирование Процесс Data analysis – Преобразование (Тренды) Последовательность действий: Есть ли тренд? Если есть, вычесть его из данных. Рассматривается остаточное свойство (исходное минус гладкий тренд). Моделируется остаточное свойство. Тренд добавляется к смоделированному свойству (во время обратных преобразований).

Слайд 11

Описание слайда:

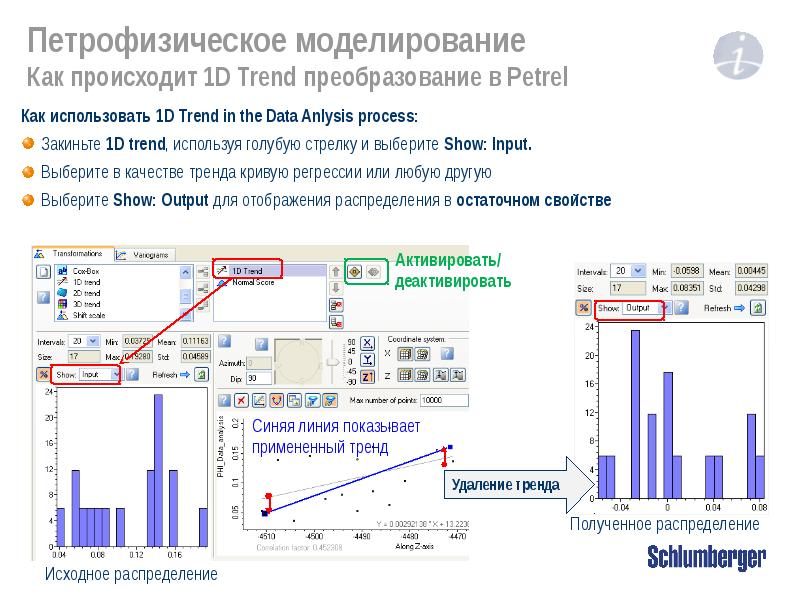

Петрофизическое моделирование Как происходит 1D Trend преобразование в Petrel Как использовать 1D Trend in the Data Anlysis process: Закиньте 1D trend, используя голубую стрелку и выберите Show: Input. Выберите в качестве тренда кривую регрессии или любую другую Выберите Show: Output для отображения распределения в остаточном свойстве

Слайд 12

Описание слайда:

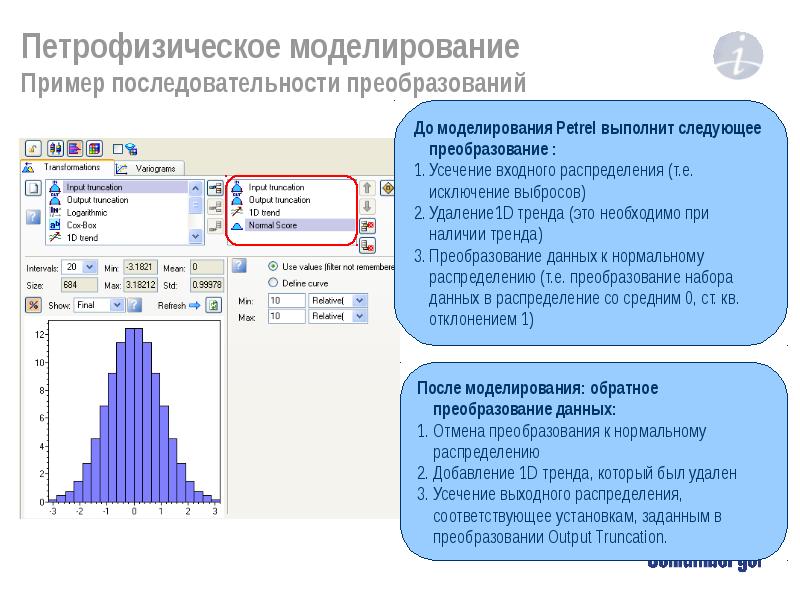

Петрофизическое моделирование Пример последовательности преобразований

Слайд 13

Описание слайда:

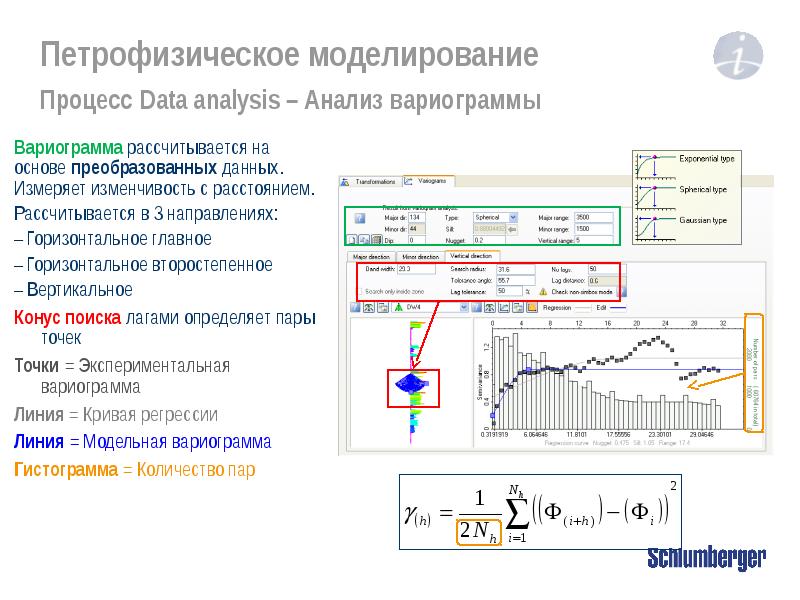

Петрофизическое моделирование Процесс Data analysis – Анализ вариограммы Вариограмма рассчитывается на основе преобразованных данных. Измеряет изменчивость с расстоянием. Рассчитывается в 3 направлениях: Горизонтальное главное Горизонтальное второстепенное Вертикальное Конус поиска лагами определяет пары точек Точки = Экспериментальная вариограмма Линия = Кривая регрессии Линия = Модельная вариограмма Гистограмма = Количество пар

Слайд 14

Описание слайда:

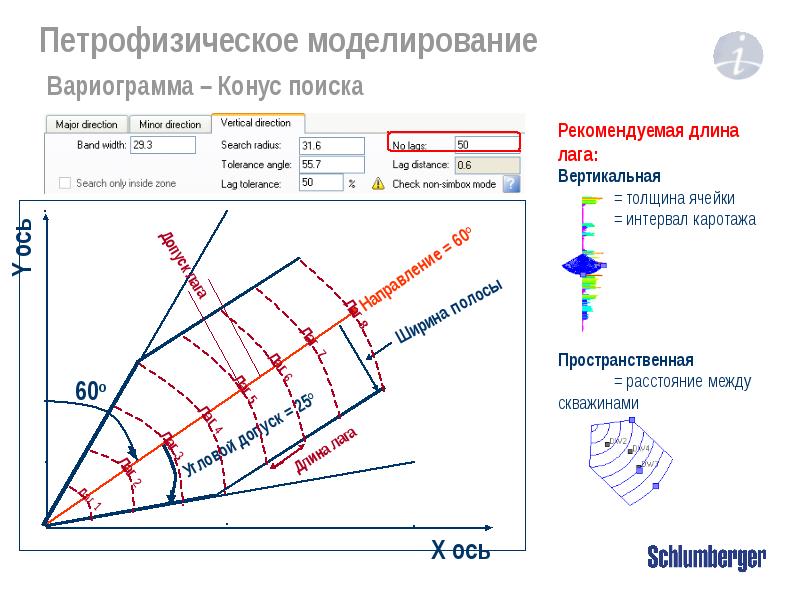

Петрофизическое моделирование Вариограмма – Конус поиска

Слайд 15

Описание слайда:

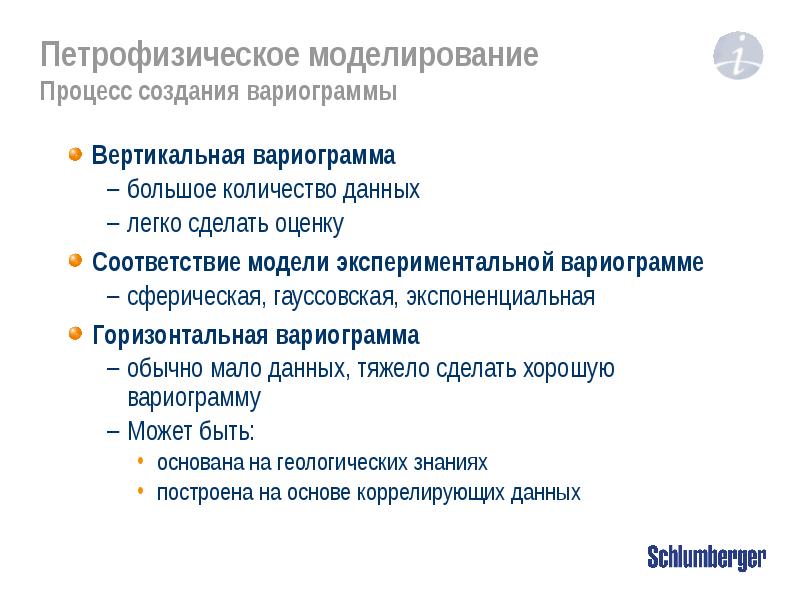

Петрофизическое моделирование Процесс создания вариограммы Вертикальная вариограмма большое количество данных легко сделать оценку Соответствие модели экспериментальной вариограмме сферическая, гауссовская, экспоненциальная Горизонтальная вариограмма обычно мало данных, тяжело сделать хорошую вариограмму Может быть: основана на геологических знаниях построена на основе коррелирующих данных
