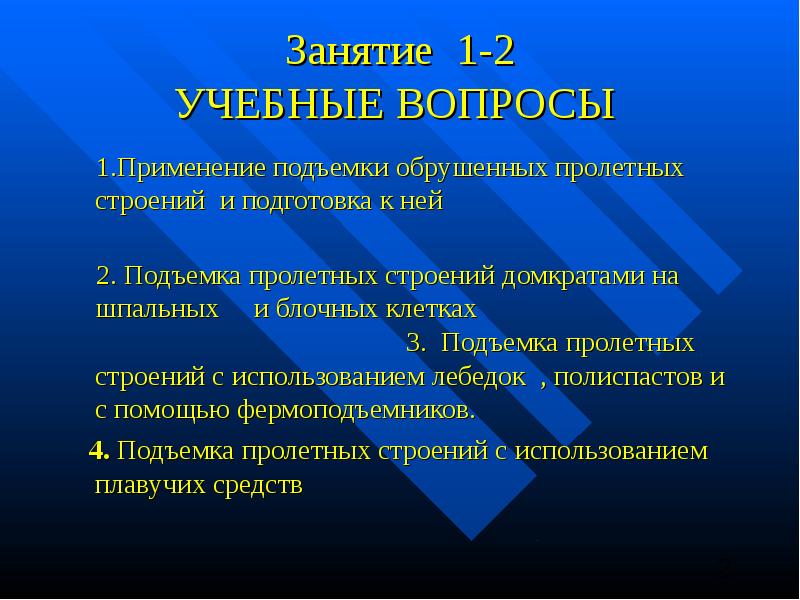

Занятие 1-2 УЧЕБНЫЕ ВОПРОСЫ 1.Применение подъемки обрушенных пролетных строений и подготовка к ней 2. Подъемка пролетных строений домкратами на шпальных и блочных клетках 3. Подъемка пролетных строений с использованием лебедок , полиспастов и с помощью фермоподъемников. 4. Подъемка пролетных строений с использованием плавучих средств

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

1 вопрос ПРИМЕНЕНИЕ ПОДЪЕМКИ ОБРУШЕННЫХ ПРОЛЕТНЫХ СТРОЕНИЙ И ПОДГОТОВКА К НЕЙ.

Слайд 5

Описание слайда:

Выбор способа производства работ и разработка проекта производятся на основе тщательного обследования, которое включает: 1) определение положения обрушенного пролетного строения в плане и в вертикальной плоскости; 2) проверку состояния элементов и узлов пролетного строения; 3) выявление характера грунтов, глубины вода, скорости ее течения, заиления, вмерзания или погружения в грунт элементов пролетного строения, работ по отделению поднимаемых частей от; других поврежденных элементов конструкции, а также работ по расчистке от обломков и сторонних предметов, мешающих подъемке; 4) установление наличия оборудования и других средств для подъемки.

Слайд 6

Описание слайда:

2 вопрос ПОДЪЕМКА ПРОЛЕТНЫХ СТРОЕНИЙ ДОМКРАТАМИ НА ШПАЛЬНЫХ И БЛОЧНЫХ КЛЕТКАХ

Слайд 7

Описание слайда:

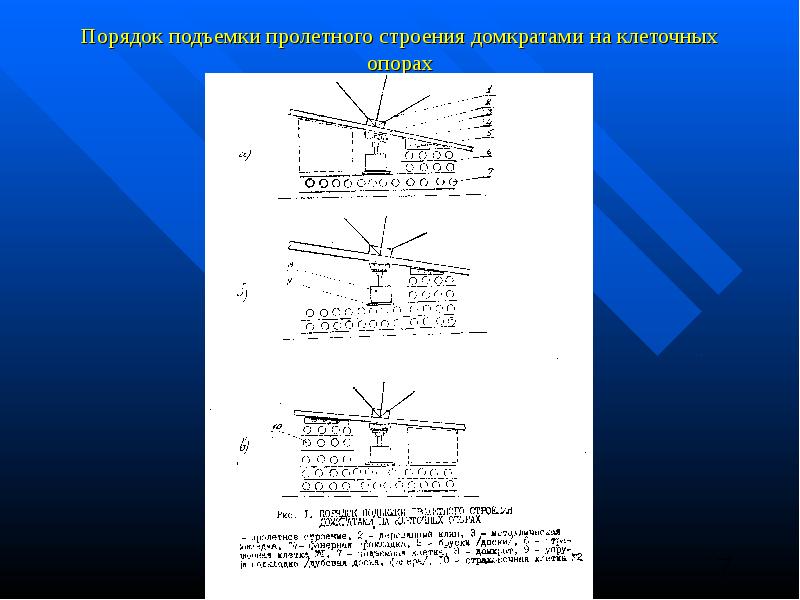

Порядок подъемки пролетного строения домкратами на клеточных опорах

Слайд 8

Описание слайда:

Подъемка пролетного строения домкратами с поперечной домкратной балкой

Слайд 9

Описание слайда:

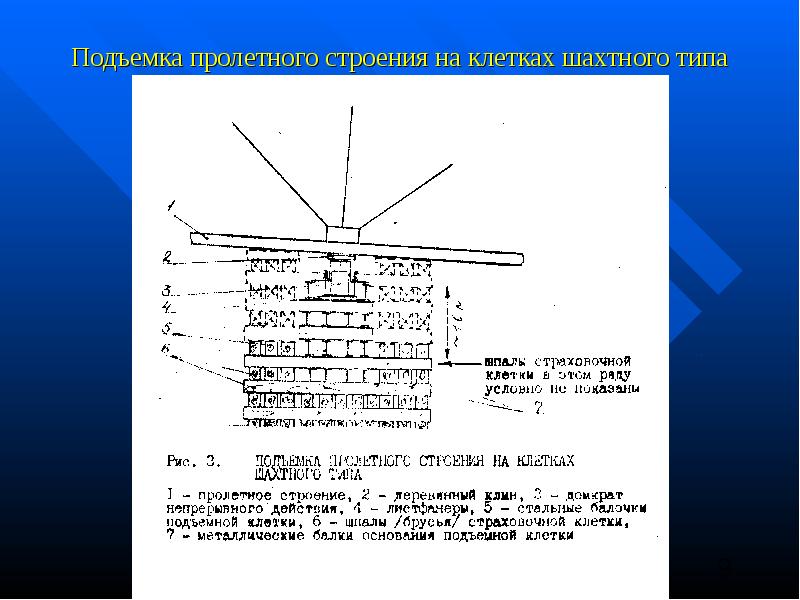

Подъемка пролетного строения на клетках шахтного типа

Слайд 10

Описание слайда:

3 вопрос 3 вопрос ПОДЪЕМКА ПРОЛЕТНЫХ СТРОЕНИЙ С ИСПОЛЬЗОВАНИЕМ ЛЕБЕДОК И ПОЛИСПАСТОВ, С ПОМОЩЬЮ ФЕРМОПОДЪЕМНИКОВ.

Слайд 11

Описание слайда:

Способы подъемки пролетных строений

Слайд 12

Описание слайда:

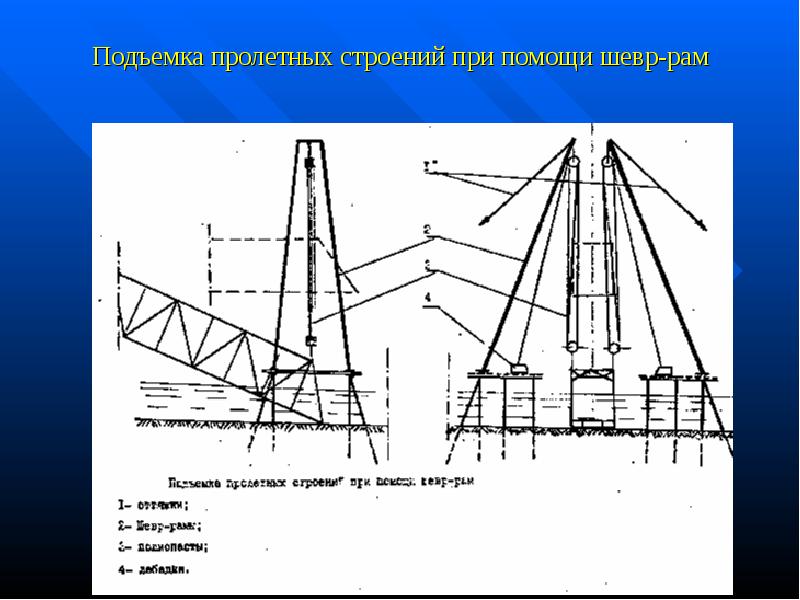

Подъемка пролетных строений при помощи шевр-рам

Слайд 13

Описание слайда:

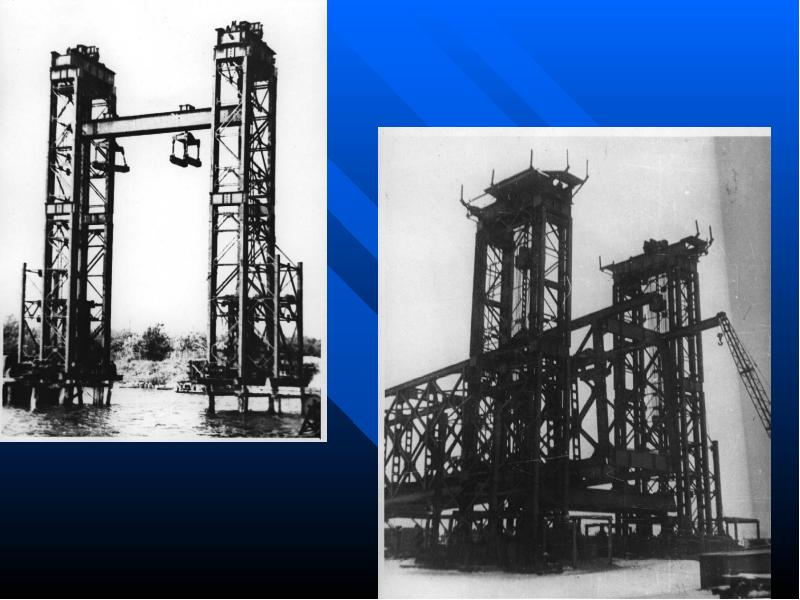

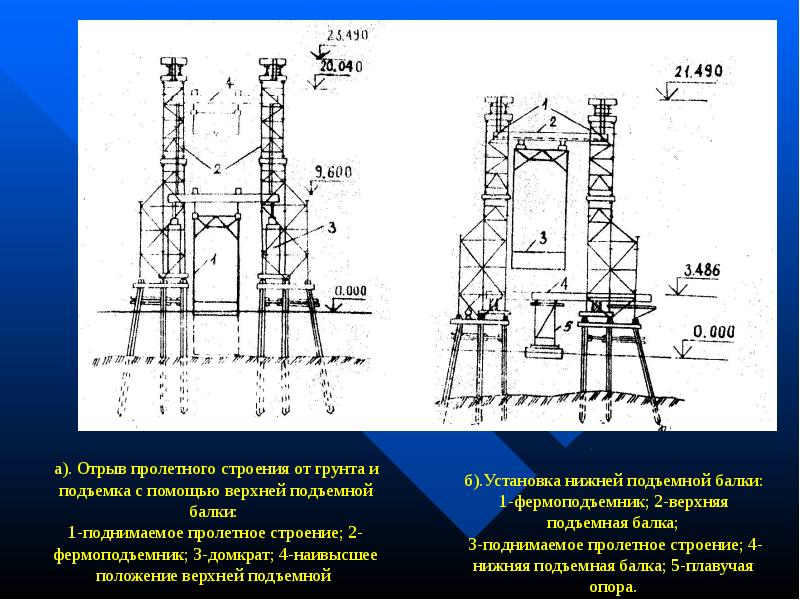

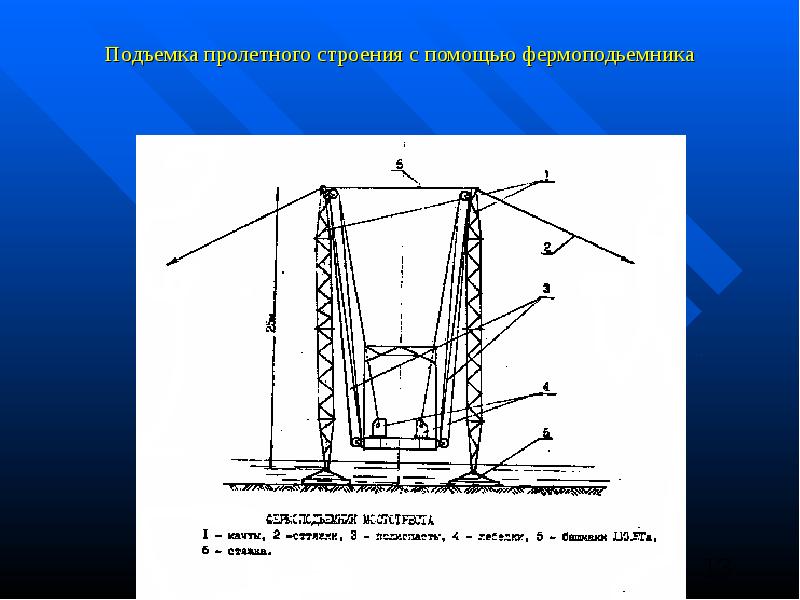

Подъемка пролетного строения с помощью фермоподьемника

Слайд 14

Описание слайда:

Подъемка пролетного строения фермоподъемником ПФП-160

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

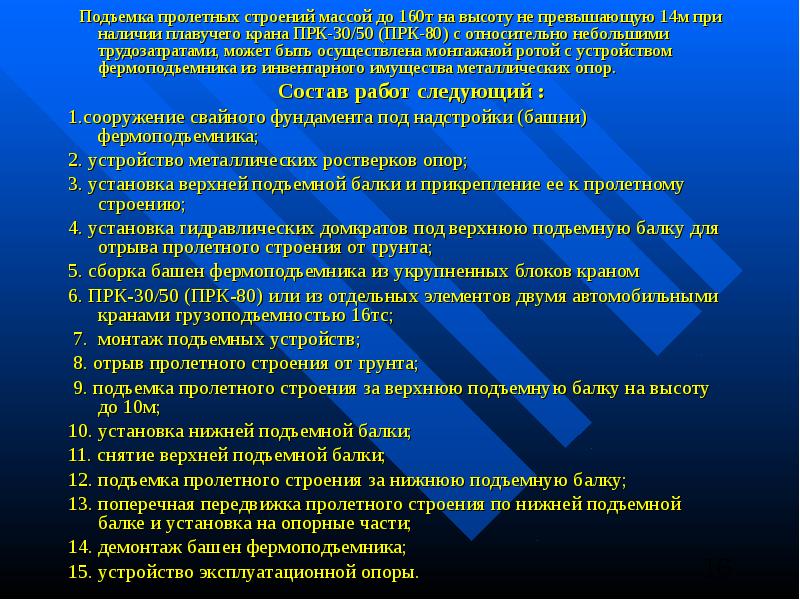

Подъемка пролетных строений массой до 160т на высоту не превышающую 14м при наличии плавучего крана ПРК-30/50 (ПРК-80) с относительно небольшими трудозатратами, может быть осуществлена монтажной ротой с устройством фермоподъемника из инвентарного имущества металлических опор. Подъемка пролетных строений массой до 160т на высоту не превышающую 14м при наличии плавучего крана ПРК-30/50 (ПРК-80) с относительно небольшими трудозатратами, может быть осуществлена монтажной ротой с устройством фермоподъемника из инвентарного имущества металлических опор. Состав работ следующий : 1.сооружение свайного фундамента под надстройки (башни) фермоподъемника; 2. устройство металлических ростверков опор; 3. установка верхней подъемной балки и прикрепление ее к пролетному строению; 4. установка гидравлических домкратов под верхнюю подъемную балку для отрыва пролетного строения от грунта; 5. сборка башен фермоподъемника из укрупненных блоков краном 6. ПРК-30/50 (ПРК-80) или из отдельных элементов двумя автомобильными кранами грузоподъемностью 16тс; 7. монтаж подъемных устройств; 8. отрыв пролетного строения от грунта; 9. подъемка пролетного строения за верхнюю подъемную балку на высоту до 10м; 10. установка нижней подъемной балки; 11. снятие верхней подъемной балки; 12. подъемка пролетного строения за нижнюю подъемную балку; 13. поперечная передвижка пролетного строения по нижней подъемной балке и установка на опорные части; 14. демонтаж башен фермоподъемника; 15. устройство эксплуатационной опоры.

Слайд 17

Описание слайда:

Монтажный и копровый взводы монтажной роты в полном составе с двумя МСК-2х1250 и автомобильным краном собирают фермоподъемник на суше за 2 суток, на воде за 2,5суток. Подъемка одного пролетного строения в русле реки на высоту 14м осуществляется за 2 суток. Трудоемкость работ составляет 11чел.-дн./м подъемки. Монтажный и копровый взводы монтажной роты в полном составе с двумя МСК-2х1250 и автомобильным краном собирают фермоподъемник на суше за 2 суток, на воде за 2,5суток. Подъемка одного пролетного строения в русле реки на высоту 14м осуществляется за 2 суток. Трудоемкость работ составляет 11чел.-дн./м подъемки.

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

4 вопрос 4 вопрос ПОДЪЕМКА ПРОЛЁТНЫХ СТРОЕНИЙ С ИСПОЛЬЗОВАНИЕМ ПЛАВУЧИХ СРЕДСТВ

Слайд 20

Описание слайда:

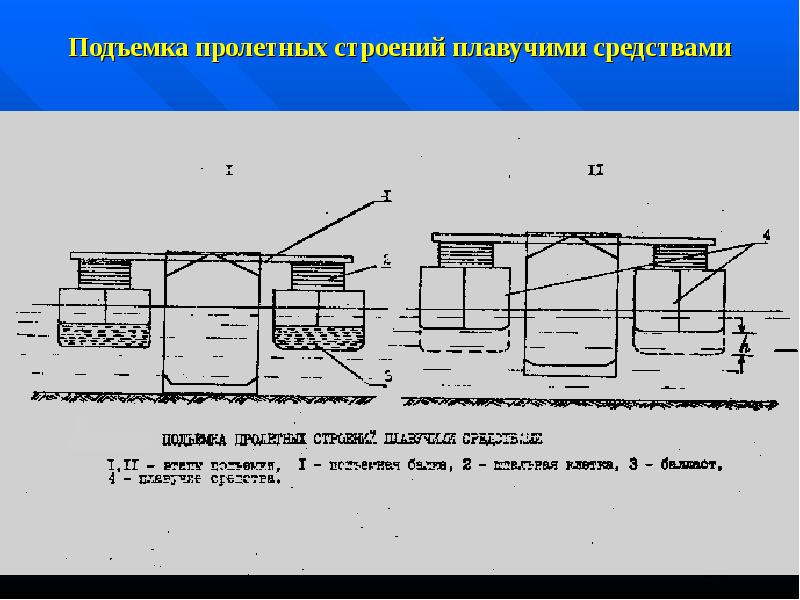

Подъемка пролетных строений плавучими средствами

Слайд 21

Описание слайда:

Плавучие средства при подъемке могут быть использованы как для основания клеточных, деревянных(металлических) надстроек опор, так и непосредственно для создания подъемного усилия. В первом случае состав работ отличается от рассмотренного выше только усилением конструкций корпуса палубы барж (понтонов) и начальной стадией подъемки, во время которой отрыв пролетного строения от дна производится за счет всплытия плавучей системы после освобождения ее от части водного балласта. Подъемка после отрыва пролетного строения от грунта обеспечивается домкратами с подъемных опор. Плавучие средства при подъемке могут быть использованы как для основания клеточных, деревянных(металлических) надстроек опор, так и непосредственно для создания подъемного усилия. В первом случае состав работ отличается от рассмотренного выше только усилением конструкций корпуса палубы барж (понтонов) и начальной стадией подъемки, во время которой отрыв пролетного строения от дна производится за счет всплытия плавучей системы после освобождения ее от части водного балласта. Подъемка после отрыва пролетного строения от грунта обеспечивается домкратами с подъемных опор. Во втором случае требуется установка двух плавучих опор под обрушенным пролетным строением и передача подъемного усилия в четырех узлах главных ферм. Примерный состав работ при использовании барж в качестве плавучих подъемных опор: усиление корпусов барж дополнительными конструкциями для восприятия ими сосредоточенных нагрузок; установка шпальных клеток (блочных надстроек) на баржи; заполнение трюмов барж водным балластом, в объеме необходимом для создания подъемного усилия; поочередный ввод барж под узлы главных ферм, закрепление на якорях и за сохранившиеся опоры постоянного моста; установка домкратов на опорах; отрыв пролетного строения от грунта и подъемка за счет удаления воды из трюмов первой к сниженному концу баржи; устройство дополнительной клетки на второй барже, восприятие усилия от пролетного строения и подъемка его за счет удаления водного балласта; балластировка водой трюмов первой баржи, наращивание клеточной или блочной опоры; продолжение подъемки с использованием первой плавучей опоры; балластировка водой трюмов второй баржи, наращивание клеточной или блочной опоры; продолжение подъемки; отсоединение деформированных элементов пролетного строения; устройство эксплуатационной опоры. К работам привлекаются мостовая рота, усиленная понтонным взводом и плавсредствами или монтажная рота с мостовым взводом. Темп работ по подъемке одного пролетного строения до 5 м за 10-часовую смену.
