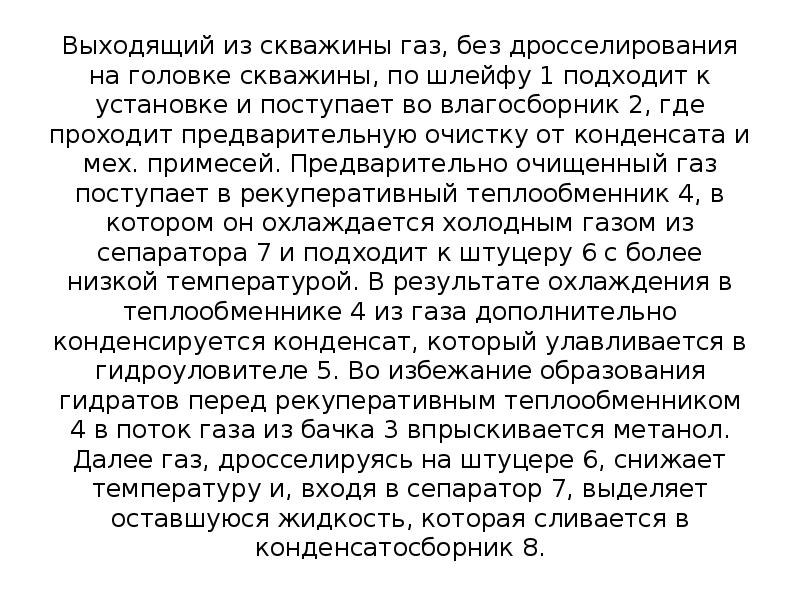

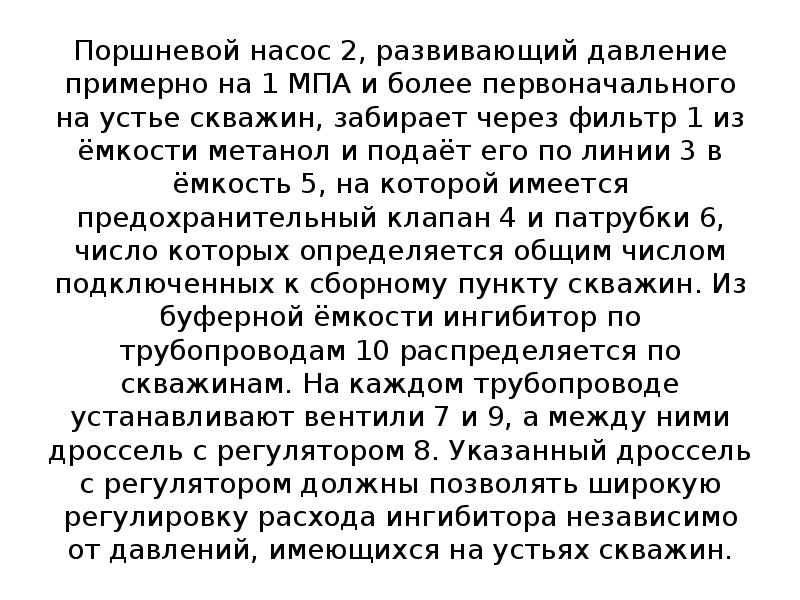

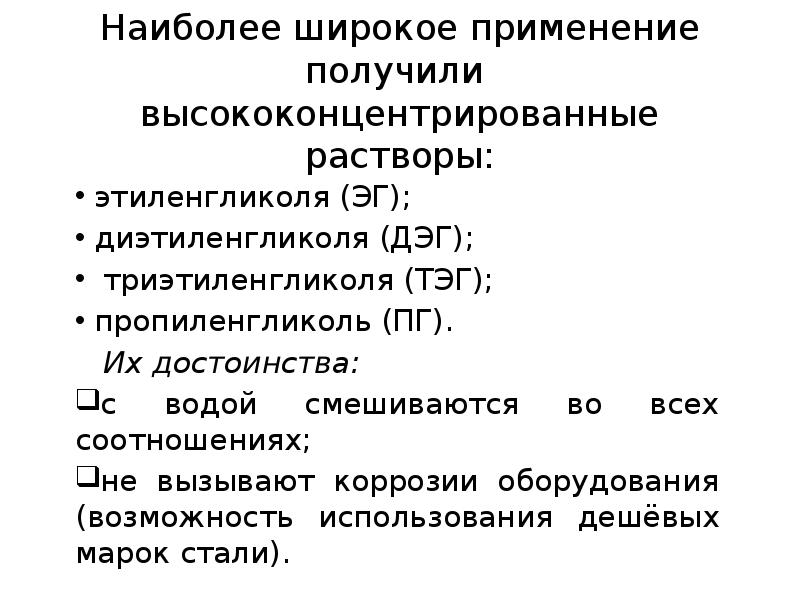

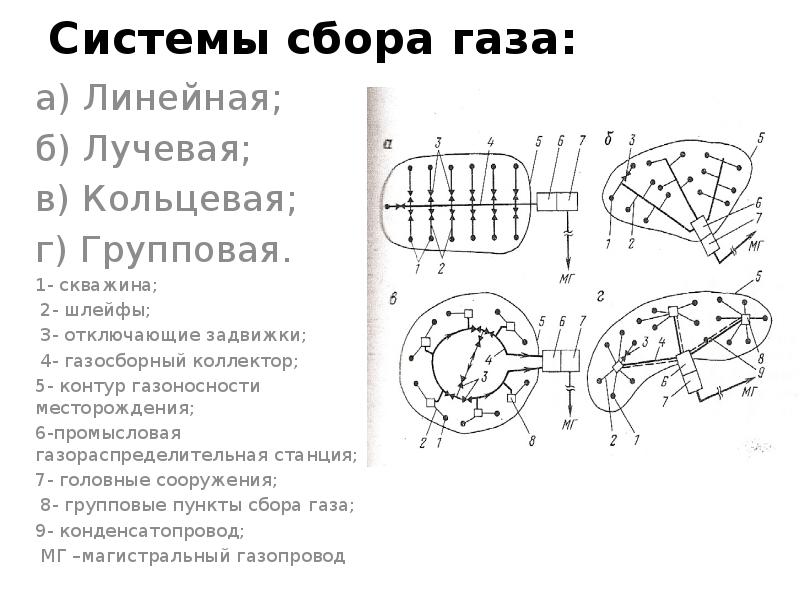

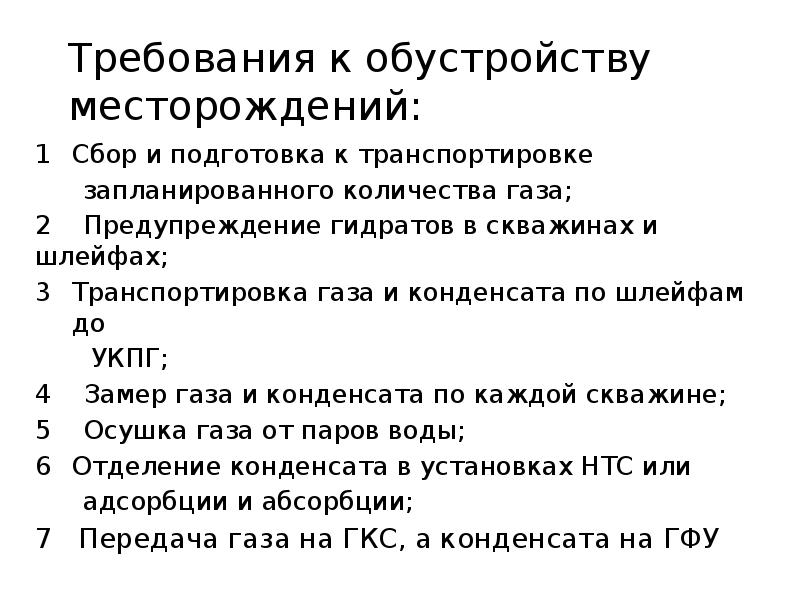

Описание слайда:

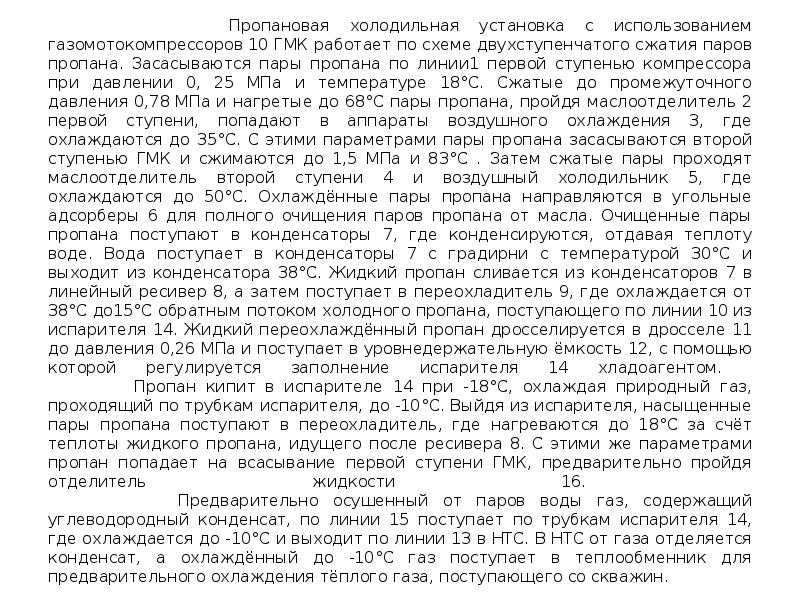

Пропановая холодильная установка с использованием газомотокомпрессоров 10 ГМК работает по схеме двухступенчатого сжатия паров пропана. Засасываются пары пропана по линии1 первой ступенью компрессора при давлении 0, 25 МПа и температуре 18°С. Сжатые до промежуточного давления 0,78 МПа и нагретые до 68°С пары пропана, пройдя маслоотделитель 2 первой ступени, попадают в аппараты воздушного охлаждения 3, где охлаждаются до 35°С. С этими параметрами пары пропана засасываются второй ступенью ГМК и сжимаются до 1,5 МПа и 83°С . Затем сжатые пары проходят маслоотделитель второй ступени 4 и воздушный холодильник 5, где охлаждаются до 50°С. Охлаждённые пары пропана направляются в угольные адсорберы 6 для полного очищения паров пропана от масла. Очищенные пары пропана поступают в конденсаторы 7, где конденсируются, отдавая теплоту воде. Вода поступает в конденсаторы 7 с градирни с температурой 30°С и выходит из конденсатора 38°С. Жидкий пропан сливается из конденсаторов 7 в линейный ресивер 8, а затем поступает в переохладитель 9, где охлаждается от 38°С до15°С обратным потоком холодного пропана, поступающего по линии 10 из испарителя 14. Жидкий переохлаждённый пропан дросселируется в дросселе 11 до давления 0,26 МПа и поступает в уровнедержательную ёмкость 12, с помощью которой регулируется заполнение испарителя 14 хладоагентом. Пропан кипит в испарителе 14 при -18°С, охлаждая природный газ, проходящий по трубкам испарителя, до -10°С. Выйдя из испарителя, насыщенные пары пропана поступают в переохладитель, где нагреваются до 18°С за счёт теплоты жидкого пропана, идущего после ресивера 8. С этими же параметрами пропан попадает на всасывание первой ступени ГМК, предварительно пройдя отделитель жидкости 16. Предварительно осушенный от паров воды газ, содержащий углеводородный конденсат, по линии 15 поступает по трубкам испарителя 14, где охлаждается до -10°С и выходит по линии 13 в НТС. В НТС от газа отделяется конденсат, а охлаждённый до -10°С газ поступает в теплообменник для предварительного охлаждения тёплого газа, поступающего со скважин.
