Слайд 1


ПОЛИВИНИЛХЛОРИД (ПВХ, PVC) СН2=СНСl→ - CН2 – СНСl – ПВХ – линейный, гибкоцепной, слаборазветвлённый (2-5 боковых ответвлений на 1000 атомов углерода). Строение звена: -Н2С-СНСl ПВХ – слабополярный, аморфный (степень кристалличности не более 10%) пористый, порошкообразный материал белого цвета с размером частиц 100-200мкм. При комнатной температуре в стеклообразном состоянии (Тс= 78-105С). ММ в зависимости от способа синтеза - в пределах 8-190 тыс.
Описание слайда:
ПОЛИВИНИЛХЛОРИД (ПВХ, PVC) СН2=СНСl→ - CН2 – СНСl – ПВХ – линейный, гибкоцепной, слаборазветвлённый (2-5 боковых ответвлений на 1000 атомов углерода). Строение звена: -Н2С-СНСl ПВХ – слабополярный, аморфный (степень кристалличности не более 10%) пористый, порошкообразный материал белого цвета с размером частиц 100-200мкм. При комнатной температуре в стеклообразном состоянии (Тс= 78-105С). ММ в зависимости от способа синтеза - в пределах 8-190 тыс.

Слайд 2


Обрыв цепи поисходит в одинаковой степени как рекомбинацией, так и диспропорционированием → ненаксыщенные связи. Полимеризация винилхлорида сопровождается реакцией дегидрохлорированияненасыщенные → связи. Таким образом, в ПВХ отчётливо проявляется разнозвенность. Аномальные звенья ухудшают его термоствбильность. ПВХ содержит до 60% ненасыщенных звеньев
Описание слайда:
Обрыв цепи поисходит в одинаковой степени как рекомбинацией, так и диспропорционированием → ненаксыщенные связи. Полимеризация винилхлорида сопровождается реакцией дегидрохлорированияненасыщенные → связи. Таким образом, в ПВХ отчётливо проявляется разнозвенность. Аномальные звенья ухудшают его термоствбильность. ПВХ содержит до 60% ненасыщенных звеньев

Слайд 3


ИСХОДНОЕ СЫРЬЁ Винилхлорид при комнатонй темперетуре и атмосферном давлении – бесцветный газ. Т кип = -13,9С. Винилхлорид растворим в обычных растворителях, воде, соляной кислоте. Мономер стабилизирован гидрохиноном (для хранения и перевозки). Винилхлорид хранят в баллонах в жидком состоянии при –14С Взрывоопасен в смесях с воздухом
Описание слайда:
ИСХОДНОЕ СЫРЬЁ Винилхлорид при комнатонй темперетуре и атмосферном давлении – бесцветный газ. Т кип = -13,9С. Винилхлорид растворим в обычных растворителях, воде, соляной кислоте. Мономер стабилизирован гидрохиноном (для хранения и перевозки). Винилхлорид хранят в баллонах в жидком состоянии при –14С Взрывоопасен в смесях с воздухом

Слайд 4


ПОЛУЧЕНИЕ ВИНИЛХЛОРИДА В промышленности винилхлорид получают из ацетилена, действуя на него хлороводородом. Дешевле: из этилена или непосредственно из этана.(Хлорирование этилена, а затем дегидрохлорирование дихлорэтана)
Описание слайда:
ПОЛУЧЕНИЕ ВИНИЛХЛОРИДА В промышленности винилхлорид получают из ацетилена, действуя на него хлороводородом. Дешевле: из этилена или непосредственно из этана.(Хлорирование этилена, а затем дегидрохлорирование дихлорэтана)

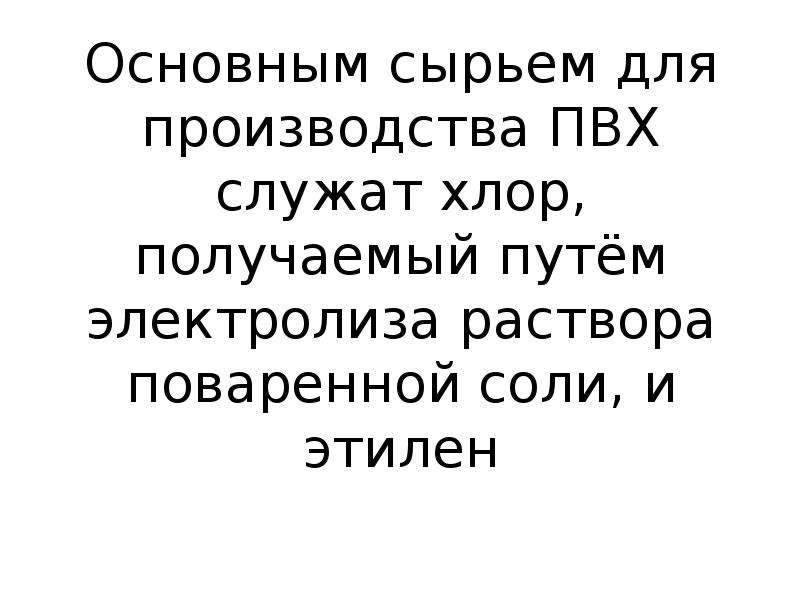

Слайд 5


Основным сырьем для производства ПВХ служат хлор, получаемый путём электролиза раствора поваренной соли, и этилен
Описание слайда:
Основным сырьем для производства ПВХ служат хлор, получаемый путём электролиза раствора поваренной соли, и этилен

Слайд 6


СВОЙСТВА ПВХ Растворяется в хлорированных углеводородах. Деструкция – при температуре выше 60 С. При Т≥150 С переходит в вязкотекучее состояние Самозатухающий полимер.
Описание слайда:
СВОЙСТВА ПВХ Растворяется в хлорированных углеводородах. Деструкция – при температуре выше 60 С. При Т≥150 С переходит в вязкотекучее состояние Самозатухающий полимер.

Слайд 7


Существенный недостаток ПВХ – температура его разложения значительно ниже температуры течения. Поэтому переработка чистого ПВХ в изделия невозможна без стабилизации
Описание слайда:
Существенный недостаток ПВХ – температура его разложения значительно ниже температуры течения. Поэтому переработка чистого ПВХ в изделия невозможна без стабилизации

Слайд 8


Первичные стабилизаторы (термостабилизаторы) связывают продукт деструкции ПВХ – ХЛОРИД ВОДОРОДА (это - соли свинца, стеараты бария, цинка, кадмия и калия). Стабилизаторы повышают температуру деструкции ПВХ до 200С, что делает возможной его переработку
Описание слайда:
Первичные стабилизаторы (термостабилизаторы) связывают продукт деструкции ПВХ – ХЛОРИД ВОДОРОДА (это - соли свинца, стеараты бария, цинка, кадмия и калия). Стабилизаторы повышают температуру деструкции ПВХ до 200С, что делает возможной его переработку

Слайд 9


ВТОРИЧНЫЕ СТАБИЛИЗАТОРЫ – ОСЛАБЛЯЮТ ВРЕДНОЕ ДЕЙСТВИЕ ЭКСПЛУАТАЦИОННЫХ ФАКТОРОВ (АНТИОКСИДАНТЫ), ПОГЛОЛОЩАЮТ УФ- ЛУЧИ (СВЕТОСТАБИЛИЗАТОРЫ), усиливают действие первичных стабилизаторов и одновременно пластифицируют полимер. (Органические фосфиты, производные мочевины и тиомочевины – антиоксиданты, производные бензофенонов, салициловой кислоты – светостабилизаторами )
Описание слайда:
ВТОРИЧНЫЕ СТАБИЛИЗАТОРЫ – ОСЛАБЛЯЮТ ВРЕДНОЕ ДЕЙСТВИЕ ЭКСПЛУАТАЦИОННЫХ ФАКТОРОВ (АНТИОКСИДАНТЫ), ПОГЛОЛОЩАЮТ УФ- ЛУЧИ (СВЕТОСТАБИЛИЗАТОРЫ), усиливают действие первичных стабилизаторов и одновременно пластифицируют полимер. (Органические фосфиты, производные мочевины и тиомочевины – антиоксиданты, производные бензофенонов, салициловой кислоты – светостабилизаторами )

Слайд 10


Пластификаторы - жидкости, повышающие пластичность и гибкость материалов. При совмещении ПВХ с пластификаторами - набухание ПВХ, т. е. происходит коллоидное или молекулярное диспергирование. В качестве пластификаторов наиболее часто используются эфиры фталевой кислоты
Описание слайда:
Пластификаторы - жидкости, повышающие пластичность и гибкость материалов. При совмещении ПВХ с пластификаторами - набухание ПВХ, т. е. происходит коллоидное или молекулярное диспергирование. В качестве пластификаторов наиболее часто используются эфиры фталевой кислоты

Слайд 11


СВОЙСТВА ПЛАСТИФИКАТОРОВ Совместимость с ПВХ Низкая летучесть Сохранение вязкотекучести при низких температурах Химстойкость, водостойкость Химическая инертность
Описание слайда:
СВОЙСТВА ПЛАСТИФИКАТОРОВ Совместимость с ПВХ Низкая летучесть Сохранение вязкотекучести при низких температурах Химстойкость, водостойкость Химическая инертность

Слайд 12


Смазки (лубриканты), вводимые в ПВХ, облегчают переработку вследствие пластификации – повышают сопротивление ПВХ механодеструкции. Лубриканты – растительные эпоксидированные масла, сложные эфиры.
Описание слайда:
Смазки (лубриканты), вводимые в ПВХ, облегчают переработку вследствие пластификации – повышают сопротивление ПВХ механодеструкции. Лубриканты – растительные эпоксидированные масла, сложные эфиры.

Слайд 13


Технологические свойства определяются молекулярной массой. ММ характеризует константа Фикентчера Кф. Кф соответствует вязкости раствора полимера ( в циклогексане)
Описание слайда:
Технологические свойства определяются молекулярной массой. ММ характеризует константа Фикентчера Кф. Кф соответствует вязкости раствора полимера ( в циклогексане)

Слайд 14


Промышленные методы получения ПВХ В массе В эмульсии В суспензии
Описание слайда:
Промышленные методы получения ПВХ В массе В эмульсии В суспензии

Слайд 15


На основе ПВХ выпускают винипласты, пластикаты и полимерные пасты (пластизоли).
Описание слайда:
На основе ПВХ выпускают винипласты, пластикаты и полимерные пасты (пластизоли).

Слайд 16


ЭМУЛЬСИОННЫЙ ПВХ ПВХ Е (PVC-E) В промышленности эмульсионный ПВХ получают полимеризацией винилхлорида в водной эмульсии в присутствии инициаторов: пероксида водорода, персульфатов щелочных металлов при Т= 40-60С. Реакция протекает по радикально – цепному механизму.
Описание слайда:
ЭМУЛЬСИОННЫЙ ПВХ ПВХ Е (PVC-E) В промышленности эмульсионный ПВХ получают полимеризацией винилхлорида в водной эмульсии в присутствии инициаторов: пероксида водорода, персульфатов щелочных металлов при Т= 40-60С. Реакция протекает по радикально – цепному механизму.

Слайд 17


СУСПЕНЗИОННЫЙ ПВХ ПВХ С (PVC-S) - ДО 80% Получают полимеризацией в водной суспензии винилхлорида в присутствии инициаторов: пероксид бензоила при Т= 30-70 С и давлении 0,4-1,2МПа. Область применения: жёсткие изделия (винипласт), короба , антикоррозионные покрытия, плёнки и тара для упаковки, пластифицированные и полужёсткие изделия (линолеум, искусственная кожа), высокопрочные трубы.
Описание слайда:
СУСПЕНЗИОННЫЙ ПВХ ПВХ С (PVC-S) - ДО 80% Получают полимеризацией в водной суспензии винилхлорида в присутствии инициаторов: пероксид бензоила при Т= 30-70 С и давлении 0,4-1,2МПа. Область применения: жёсткие изделия (винипласт), короба , антикоррозионные покрытия, плёнки и тара для упаковки, пластифицированные и полужёсткие изделия (линолеум, искусственная кожа), высокопрочные трубы.

Слайд 18


МАССОВЫЙ ПВХ Массовый ПВХ получают полимеризацией винилхлорида в среде мономера при Т=30-70С. Реакция протекает по радикально цепному механизму При этом на каждые 50-100 звеньев образуется по одной боковой цепи. Массовый ПВХ имеет широкое ММР.
Описание слайда:
МАССОВЫЙ ПВХ Массовый ПВХ получают полимеризацией винилхлорида в среде мономера при Т=30-70С. Реакция протекает по радикально цепному механизму При этом на каждые 50-100 звеньев образуется по одной боковой цепи. Массовый ПВХ имеет широкое ММР.

Слайд 19


ВИНИПЛАСТ торговое название – жёсткий ПВХ, винипласт Жёсткий материал на основе суспензионного ПВХ. В состав винипласта кроме ПВХ входят: до 10% стабилизаторов – соли свинца для непрозрачных изделий, органические производные кадмия и бария для прозрачных композиций, производные кальция и цинка – для прозрачных нетоксичных материалов; антиоксиданты – фенолы, эпоксиды; светостабилизаторы – производные бензофенонов, лубриканты(0,5-10%) – алифатические карбоновые кислоты и их соли и другие вещества, обладающие смазывающим действием.
Описание слайда:
ВИНИПЛАСТ торговое название – жёсткий ПВХ, винипласт Жёсткий материал на основе суспензионного ПВХ. В состав винипласта кроме ПВХ входят: до 10% стабилизаторов – соли свинца для непрозрачных изделий, органические производные кадмия и бария для прозрачных композиций, производные кальция и цинка – для прозрачных нетоксичных материалов; антиоксиданты – фенолы, эпоксиды; светостабилизаторы – производные бензофенонов, лубриканты(0,5-10%) – алифатические карбоновые кислоты и их соли и другие вещества, обладающие смазывающим действием.

Слайд 20


СВОЙСТВА ВИНИПЛАСТА Деформация при разрыве – 10-25% прочность при разрыве – 40-60 МПа, высокая ударная вязкость водопоглощение – 0,4-0,6% нетоксичность низкие теплостойкость(65-70 С) и морозостойкость (-10 С), склонность к короблению при переменных температурах эксплуатации.
Описание слайда:
СВОЙСТВА ВИНИПЛАСТА Деформация при разрыве – 10-25% прочность при разрыве – 40-60 МПа, высокая ударная вязкость водопоглощение – 0,4-0,6% нетоксичность низкие теплостойкость(65-70 С) и морозостойкость (-10 С), склонность к короблению при переменных температурах эксплуатации.

Слайд 21


ПЛАСТИКАТ Мягкий материал на основе пластифицированного суспензионного или массового ПВХ. Количество пластификатора – 30-90 масс.ч. на 100 масс.ч. ПВХ. В состав пластификата входят термостабилизаторы(3-15 масс.ч.), атиоксиданты – (0,02-0,5% от массы пластификатора), лубриканты (1-3 масс.ч.), органические или минеральные пигменты (0,1-3 масс.ч.) Пластикаты имеют более низкую температуру переработки, чем жёсткий ПВХ, что снижает вероятность термо – и механодеструкции.
Описание слайда:
ПЛАСТИКАТ Мягкий материал на основе пластифицированного суспензионного или массового ПВХ. Количество пластификатора – 30-90 масс.ч. на 100 масс.ч. ПВХ. В состав пластификата входят термостабилизаторы(3-15 масс.ч.), атиоксиданты – (0,02-0,5% от массы пластификатора), лубриканты (1-3 масс.ч.), органические или минеральные пигменты (0,1-3 масс.ч.) Пластикаты имеют более низкую температуру переработки, чем жёсткий ПВХ, что снижает вероятность термо – и механодеструкции.

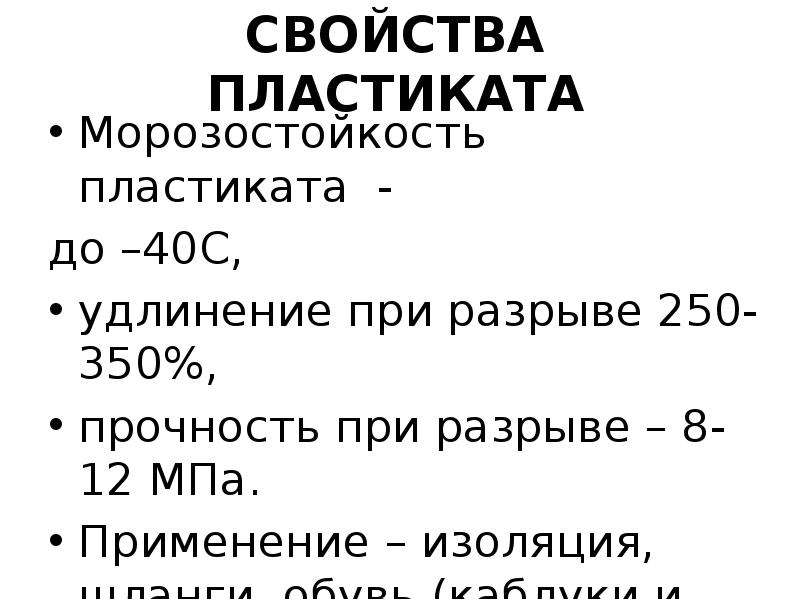

Слайд 22


СВОЙСТВА ПЛАСТИКАТА Морозостойкость пластиката - до –40С, удлинение при разрыве 250-350%, прочность при разрыве – 8-12 МПа. Применение – изоляция, шланги, обувь (каблуки и набойки, горнолыжные сапоги), тара и упаковка товаров бытовой химии
Описание слайда:
СВОЙСТВА ПЛАСТИКАТА Морозостойкость пластиката - до –40С, удлинение при разрыве 250-350%, прочность при разрыве – 8-12 МПа. Применение – изоляция, шланги, обувь (каблуки и набойки, горнолыжные сапоги), тара и упаковка товаров бытовой химии

Слайд 23


ПЛАСТИЗОЛИ (ПАСТЫ ПОЛИМЕРНЫЕ) Пластично – вязкий материал на основе суспензионного или эмульсинного ПВХ. В сотав пластизоля входят 40-150% диоктил – или дибутилфталата, жидкие хлорированные парафины, сложные эфиры себациновой или адипиновой кислот, от 2 до 20 % наполнителей – аэросил, мел, пигменты, антипирены, антистатики.
Описание слайда:
ПЛАСТИЗОЛИ (ПАСТЫ ПОЛИМЕРНЫЕ) Пластично – вязкий материал на основе суспензионного или эмульсинного ПВХ. В сотав пластизоля входят 40-150% диоктил – или дибутилфталата, жидкие хлорированные парафины, сложные эфиры себациновой или адипиновой кислот, от 2 до 20 % наполнителей – аэросил, мел, пигменты, антипирены, антистатики.

Слайд 24


Полимерные пасты используются для изготовления линолиума, искусственной кожи, клеёнки. пипетки, атикоррозионных покрытий на металлах
Описание слайда:
Полимерные пасты используются для изготовления линолиума, искусственной кожи, клеёнки. пипетки, атикоррозионных покрытий на металлах

Слайд 25


ПВХ в медицине
Описание слайда:
ПВХ в медицине

Слайд 26


ПВХ на транспорте В этой области - второй по популярности полимер (после полипропилена). производство покрытий, уплотняющих материалов, кабельной изоляции, приборных и дверных панелей, подлокотников, подушек безопасности Каждый новый автомобиль содержит примерно 16 кг ПВХ.
Описание слайда:
ПВХ на транспорте В этой области - второй по популярности полимер (после полипропилена). производство покрытий, уплотняющих материалов, кабельной изоляции, приборных и дверных панелей, подлокотников, подушек безопасности Каждый новый автомобиль содержит примерно 16 кг ПВХ.

Слайд 27


ПВХ в строительстве
Описание слайда:
ПВХ в строительстве

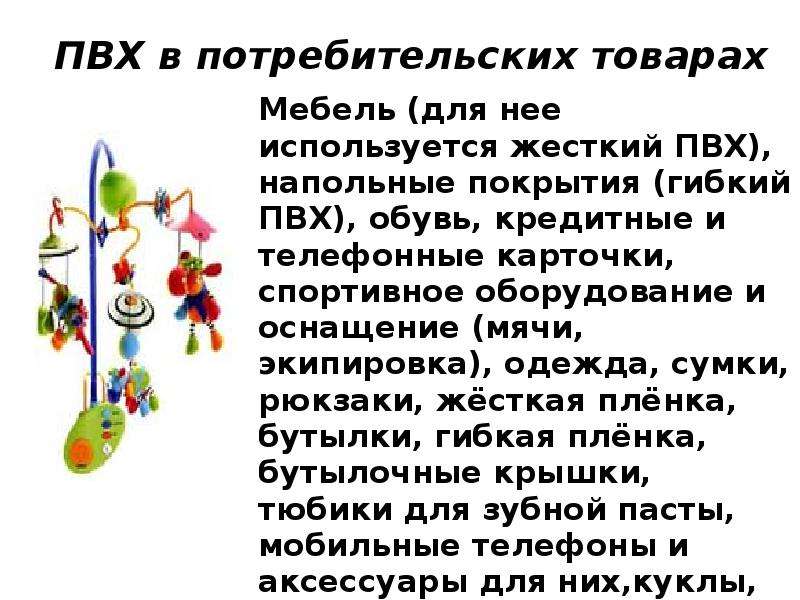

Слайд 28


ПВХ в потребительских товарах
Описание слайда:
ПВХ в потребительских товарах

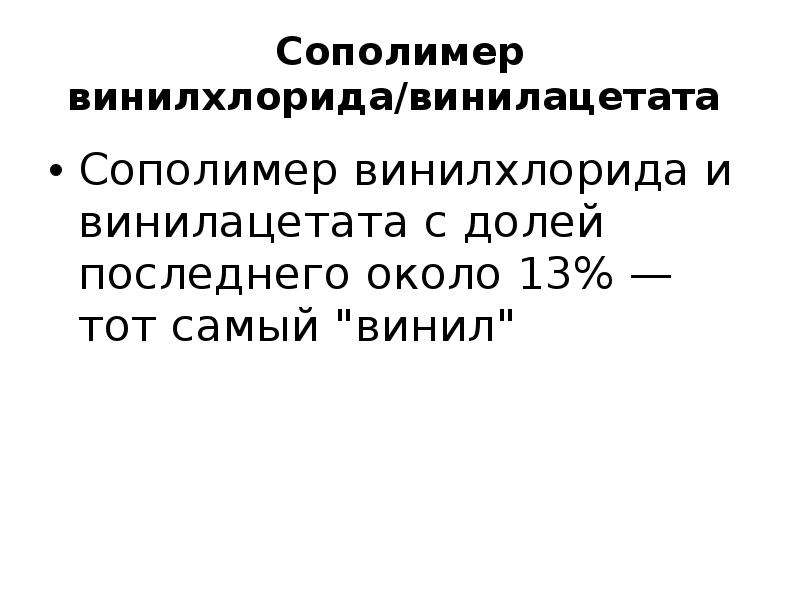

Слайд 29


Сополимер винилхлорида/винилацетата Сополимер винилхлорида и винилацетата с долей последнего около 13% — тот самый "винил"
Описание слайда:
Сополимер винилхлорида/винилацетата Сополимер винилхлорида и винилацетата с долей последнего около 13% — тот самый "винил"

Слайд 30


ПЕРХЛОРВИНИЛ Синтезируют по реакции полимераналогичного хлорирования ПВХ. более эластичен и имеет лучшую адгезию к металлам по сравнению с ПВХ. хорошо растворяется в хлорированных углеводородах и ацетоне, поэтому применяется в производстве электроизоляционных и антикоррозийных лаков
Описание слайда:
ПЕРХЛОРВИНИЛ Синтезируют по реакции полимераналогичного хлорирования ПВХ. более эластичен и имеет лучшую адгезию к металлам по сравнению с ПВХ. хорошо растворяется в хлорированных углеводородах и ацетоне, поэтому применяется в производстве электроизоляционных и антикоррозийных лаков

Слайд 31


ПЕРХЛОРВИНИЛ Синтезируют по реакции полимераналогичного хлорирования ПВХ. более эластичен и имеет лучшую адгезию к металлам по сравнению с ПВХ. хорошо растворяется в хлорированных углеводородах и ацетоне, поэтому применяется в производстве электроизоляционных и антикоррозийных лаков
Описание слайда:
ПЕРХЛОРВИНИЛ Синтезируют по реакции полимераналогичного хлорирования ПВХ. более эластичен и имеет лучшую адгезию к металлам по сравнению с ПВХ. хорошо растворяется в хлорированных углеводородах и ацетоне, поэтому применяется в производстве электроизоляционных и антикоррозийных лаков

Слайд 32


ПОЛИВИНИЛДЕНХЛОРИД (ПВНХ) Высокая степень кристалличности. В зависимости от молекулярной массы температура размягчения может достигать 2000 С, а начало процесса деструкции около 1500 С. ПВНХ отличается высокой химической стойкостью и плохой растворимостью в большинстве органических растворителей.
Описание слайда:
ПОЛИВИНИЛДЕНХЛОРИД (ПВНХ) Высокая степень кристалличности. В зависимости от молекулярной массы температура размягчения может достигать 2000 С, а начало процесса деструкции около 1500 С. ПВНХ отличается высокой химической стойкостью и плохой растворимостью в большинстве органических растворителей.
