Слайд 1

Описание слайда:

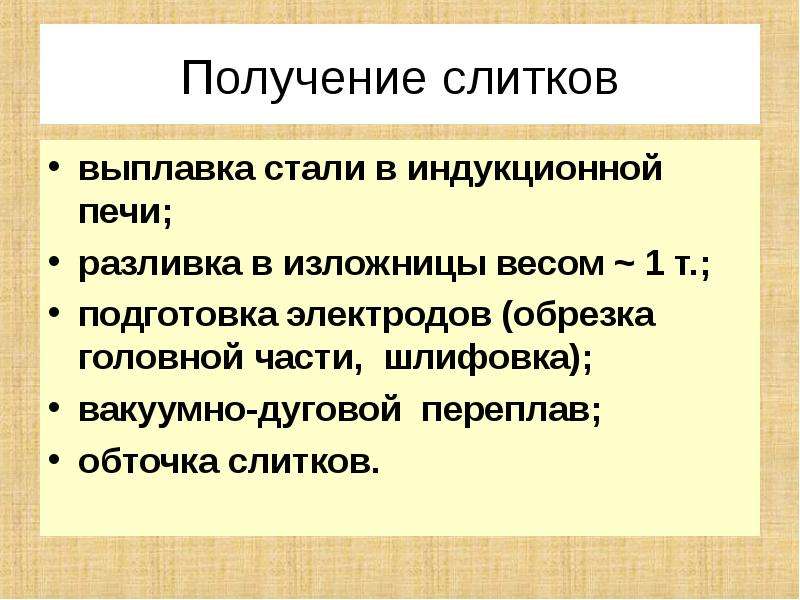

Получение слитков выплавка стали в индукционной печи; разливка в изложницы весом ~ 1 т.; подготовка электродов (обрезка головной части, шлифовка); вакуумно-дуговой переплав; обточка слитков.

Слайд 2

Описание слайда:

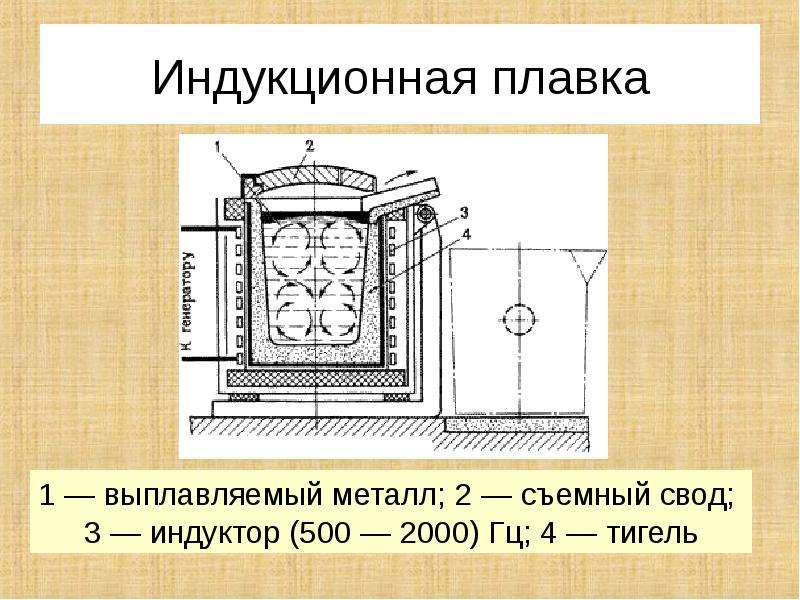

Индукционная плавка

Слайд 3

Описание слайда:

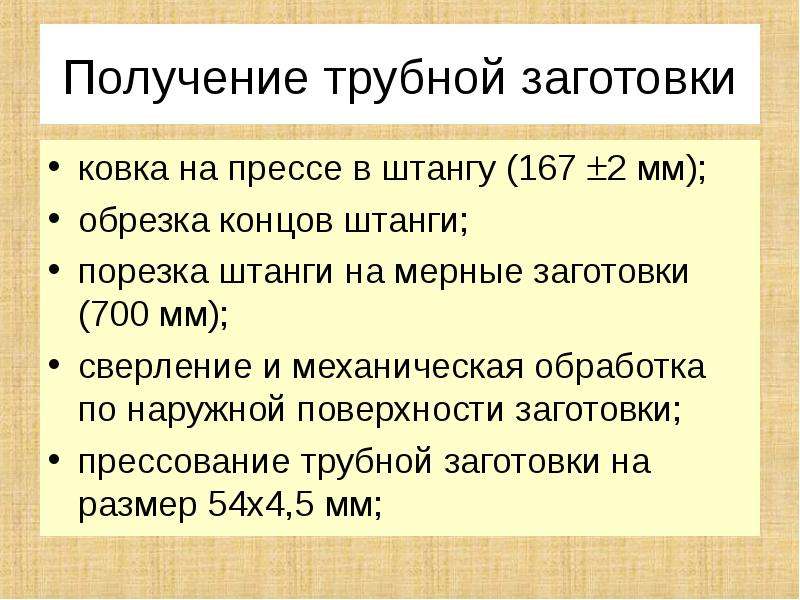

Получение трубной заготовки ковка на прессе в штангу (167 2 мм); обрезка концов штанги; порезка штанги на мерные заготовки (700 мм); сверление и механическая обработка по наружной поверхности заготовки; прессование трубной заготовки на размер 54x4,5 мм;

Слайд 4

Описание слайда:

Подготовка заготовки к прокатке удаление стеклосмазки ; обработка внутренней поверхности чугунными опилками; перископирование; шлифовка наружной поверхности; отрезка, торцовка, мелкий ремонт наружной поверхности.

Слайд 5

Описание слайда:

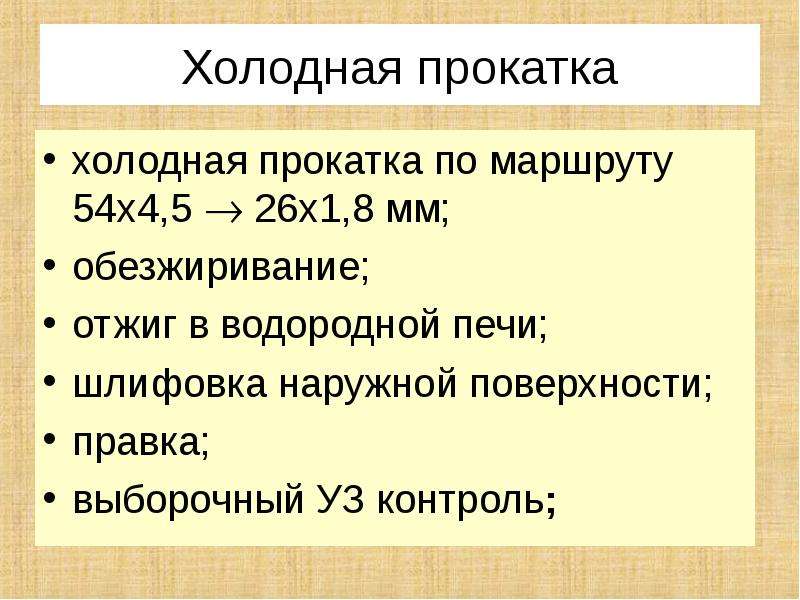

Холодная прокатка холодная прокатка по маршруту 54x4,5  26x1,8 мм; обезжиривание; отжиг в водородной печи; шлифовка наружной поверхности; правка; выборочный УЗ контроль;

Слайд 6

Описание слайда:

Схема прокатки на ХПТ

Слайд 7

Описание слайда:

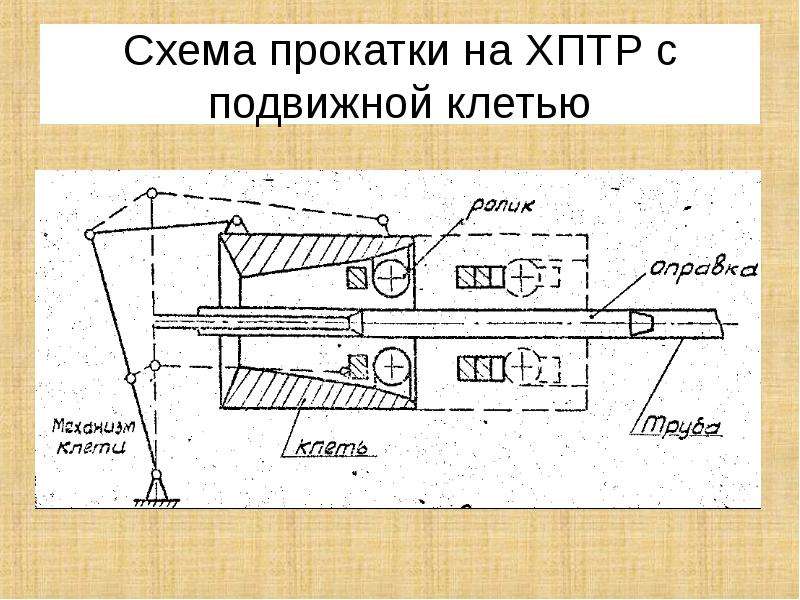

Схема прокатки на ХПТР с подвижной клетью

Слайд 8

Описание слайда:

Клеть стана ХПТР

Слайд 9

Описание слайда:

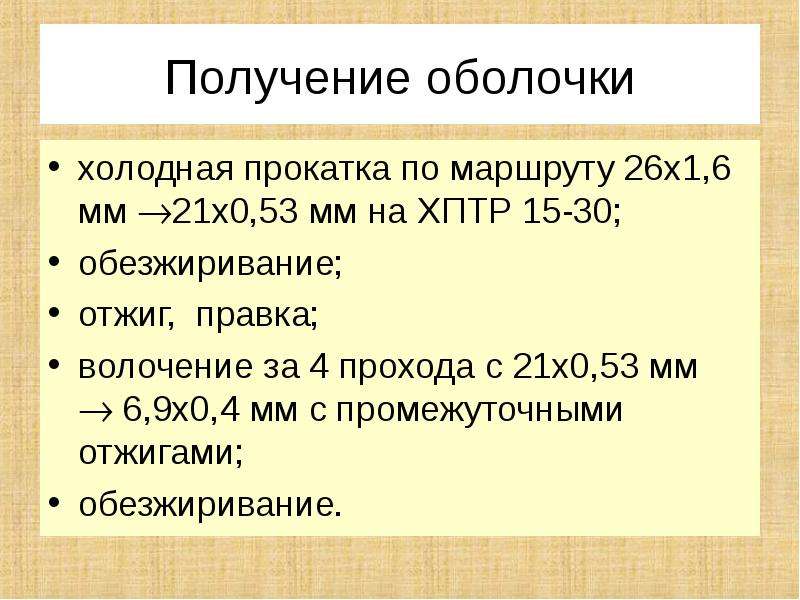

Получение оболочки холодная прокатка по маршруту 26x1,6 мм 21x0,53 мм на ХПТР 15-30; обезжиривание; отжиг, правка; волочение за 4 прохода с 21х0,53 мм  6,9x0,4 мм с промежуточными отжигами; обезжиривание.
