Слайд 1

Описание слайда:

Получение заготовки получение металлического циркония; подготовка исходной шихты (цирконий + легирующие элементы + обороты); получение брикетов прессованием и спеканием; сварка брикетов в расходуемый электрод; вакуумно-дуговая или электронно-лучевая плавка (двойной переплав); ковка слитков на прутки нужного размера и термообработка; резка кованых прутков на мерные заготовки;

Слайд 2

Описание слайда:

Получение трубной заготовки получение полых трубных заготовок прошивкой или механической обработкой; покрытие заготовок медной оболочкой; горячее выдавливание полой трубной заготовки в толстостенные трубы (гильзы); холодная прокатка на пилигримовых станках; травление, контроль качества поверхности; промежуточная термическая обработка;

Слайд 3

Описание слайда:

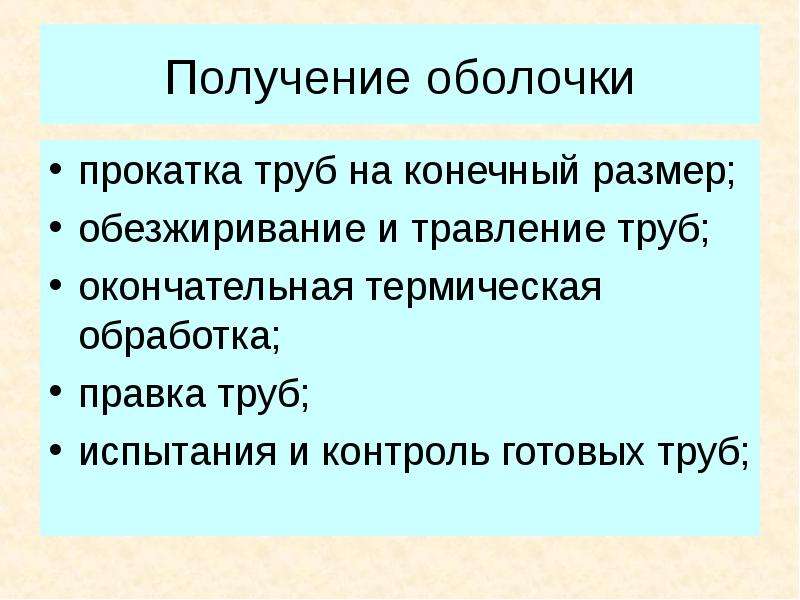

Получение оболочки прокатка труб на конечный размер; обезжиривание и травление труб; окончательная термическая обработка; правка труб; испытания и контроль готовых труб;

Слайд 4

Описание слайда:

Получение циркония Электролизом расплавленных солей циркония получают металл реакторной чистоты по себестоимости сравнимый или более дешевый, чем магнийтермический. Электролитом является смесь солей — K2ZrF6, KCl и KF. Процесс ведется в герметичных электролизерах, в среде очищенного инертного газа.

Слайд 5

Описание слайда:

Получение циркония Метод Крола. очистка тетрахлорида циркония возгонкой; восстановление паров тетрахлорида циркония расплавленным магнием; вакуумная дистилляция.

Слайд 6

Описание слайда:

Вакуумная дуговая плавка 1—корпус; 2—охлаждаемый шток; 3—расходуемый электрод; 4—капли жидкого метала; 5—жидкий металл; 6—медная изложница; 7—слиток; 8—затравка

Слайд 7

Описание слайда:

Ковка слитков Ковка слитков осуществляется, когда цирконий находится в + или –фазе. Т800 0С Средний диаметр заготовки определяется по формуле: d=d0(h0/h)1/2
