Слайд 1

Описание слайда:

Практическое занятие №2 1. Понятие о единичных и симметрично-равных направлениях 2. Категории и сингонии

Слайд 2

Описание слайда:

Практическое занятие 2. Понятие о единичных и симметрично-равных направлениях Понятие о единичном направлении неразрывно связано с симметрией кристаллов. Под единичным направлением понимается единственное не повторяющееся в кристалле направление. Повторяющиеся в кристалле направления, связанные элементами симметрии, называются симметрично-равными.

Слайд 3

Описание слайда:

Практическое занятие 2. Понятие о единичных и симметрично-равных направлениях На рисунке представлены: 1 – призма с квадратным сечением: одно единичное направление; 2 – прямоугольный параллелепипед: три единичных направления; 3 – куб: единичных направлений нет; 4 – косоугольный параллелепипед: все направления единичные (е.н. – единичные направления; ср.н. – симметрично-равные направления)

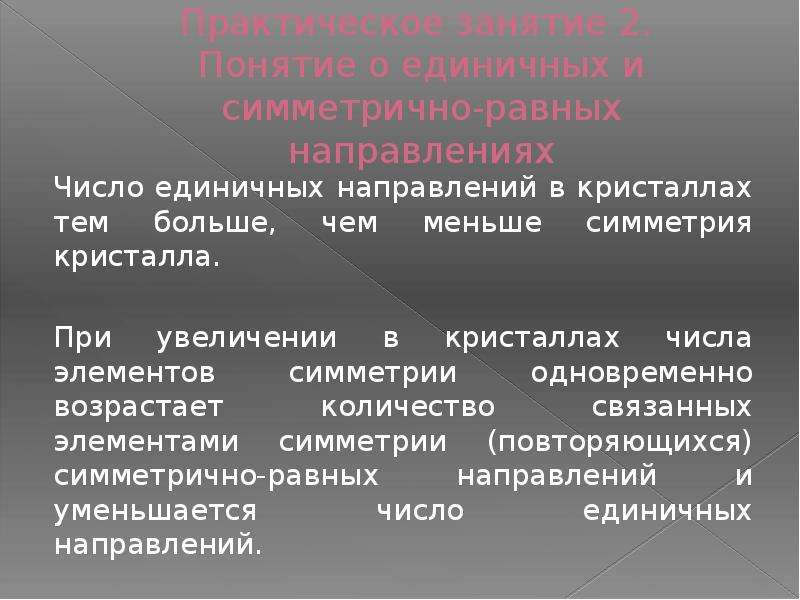

Слайд 4

Описание слайда:

Практическое занятие 2. Понятие о единичных и симметрично-равных направлениях Число единичных направлений в кристаллах тем больше, чем меньше симметрия кристалла. При увеличении в кристаллах числа элементов симметрии одновременно возрастает количество связанных элементами симметрии (повторяющихся) симметрично-равных направлений и уменьшается число единичных направлений.

Слайд 5

Описание слайда:

Практическое занятие 2. Категории и сингонии По числу единичных направлений все кристаллы могут быть разделены на три большие группы – категории. Выделяют: - высшая категория (без единичных направлений; все направления симметрично-равные); - средняя категория (всегда одно единичное направление); - низшая категория (несколько единичных направлений)

Слайд 6

Описание слайда:

Практическое занятие 2. Категории и сингонии Куб и октаэдр – кристаллы высшей категории, без единичных направлений. В них все направления симметрично-равные

Слайд 7

Описание слайда:

Практическое занятие 2. Категории и сингонии Призмы и пирамиды с правильными (треугольными, квадратными, шестиугольными сечениями) относятся к средней категории, в них всегда одно единичное направление. Остальные направления симметрично-равные

Слайд 8

Описание слайда:

Практическое занятие 2. Категории и сингонии

Слайд 9

Описание слайда:

Практическое занятие 2. Категории и сингонии

Слайд 10

Описание слайда:

Практическое занятие 2. Категории и сингонии Сингонии группируются в категории. К низшей категории относятся: триклинная, моноклинная и ромбическая сингонии. К средней категории относятся: тригональная, тетрагональная и гексагональная сингонии. К высшей категории относится кубическая сингония.

Слайд 11

Описание слайда:

Практическое занятие 2. Категории и сингонии Низшая категория 1) Несколько (не меньше 3) единичных направлений 2) Нет осей выше L2

Слайд 12

Описание слайда:

Практическое занятие 2. Категории и сингонии Низшая категория Триклинная сингония: - все направления единичны; - нет ни осей, ни плоскостей симметрии; - есть только L1 или С

Слайд 13

Описание слайда:

Практическое занятие 2. Категории и сингонии Низшая категория Моноклинная сингония: - множество единичных и симметрично-равных направлений; - есть только P, либо L2, либо оба этих элемента симметрии

Слайд 14

Описание слайда:

Практическое занятие 2. Категории и сингонии Низшая категория Ромбическая сингония: - всегда три единичных направления; - единичные направления совпадают с L2, либо с перпендикулярами к P; - элементы симметрии могут быть удвоены или утроены.

Слайд 15

Описание слайда:

Практическое занятие 2. Категории и сингонии Средняя категория - всегда одно единичное направление; - единичное направление совпадает с единственной осью порядка выше L2 (которую называют главной осью)

Слайд 16

Описание слайда:

Практическое занятие 2. Категории и сингонии Средняя категория Тригональная сингония: - с единичным направлением совпадает только ось L3; Тетрагональная сингония: - с единичным направлением совпадает только ось L4; Гексагональная сингония: - с единичным направлением совпадает только ось L6

Слайд 17

Описание слайда:

Практическое занятие 2. Категории и сингонии Высшая категория Кубическая сингония: - единичных направлений нет (все направления симметрично-равные); - всегда присутствует несколько осей порядка выше L2; - всегда есть 4L3 + 3L4 (либо 3L2)
