Слайд 1

Описание слайда:

Практическое занятие №5 1. Понятие о простых формах 2. Номенклатура простых форм высшей категории 3. Простые формы кристаллов высшей категории

Слайд 2

Описание слайда:

Практическое занятие 5. Понятие о простых формах Простой формой называется совокупность граней, связанных элементами симметрии. Грани одной простой формы должны быть одинаковыми по своим физическим и химическим свойствам, а в идеально развитых кристаллах — также по своим очертаниям и величине, так как все они связаны элементами симметрии

Слайд 3

Описание слайда:

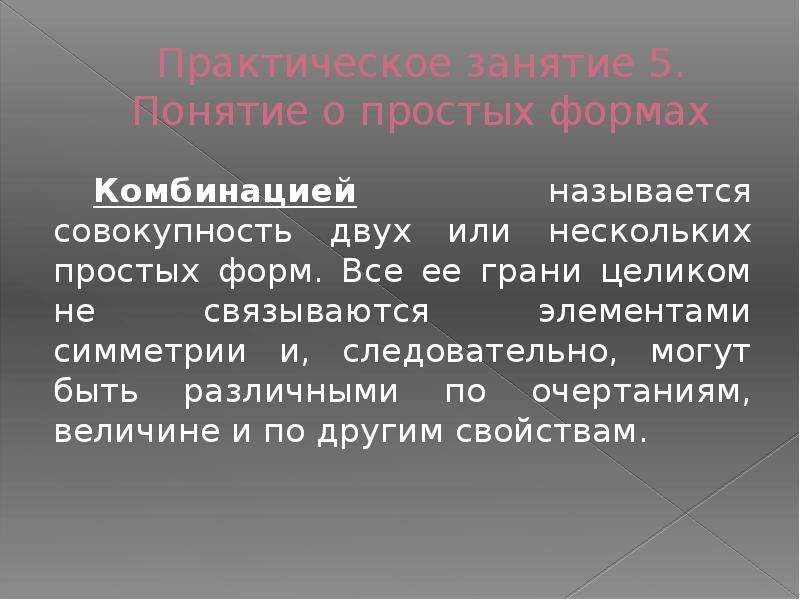

Практическое занятие 5. Понятие о простых формах Комбинацией называется совокупность двух или нескольких простых форм. Все ее грани целиком не связываются элементами симметрии и, следовательно, могут быть различными по очертаниям, величине и по другим свойствам.

Слайд 4

Описание слайда:

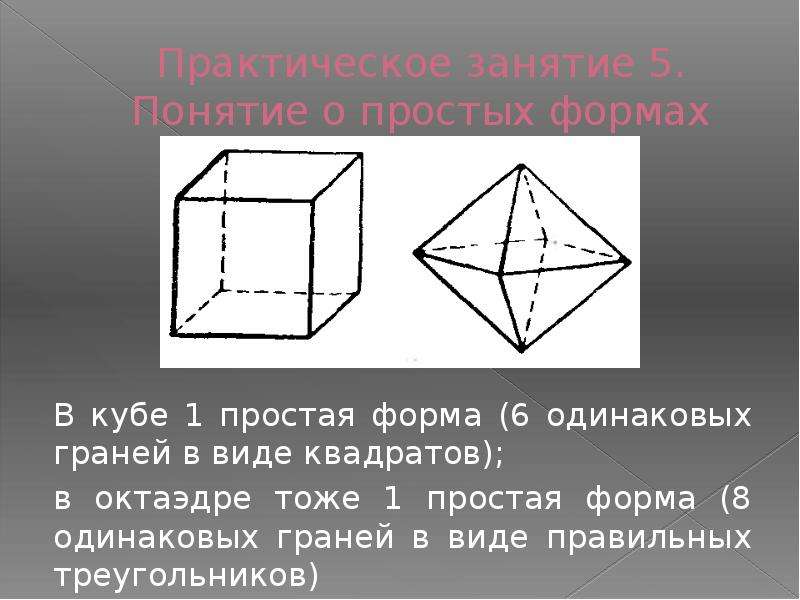

Практическое занятие 5. Понятие о простых формах В кубе 1 простая форма (6 одинаковых граней в виде квадратов); в октаэдре тоже 1 простая форма (8 одинаковых граней в виде правильных треугольников)

Слайд 5

Описание слайда:

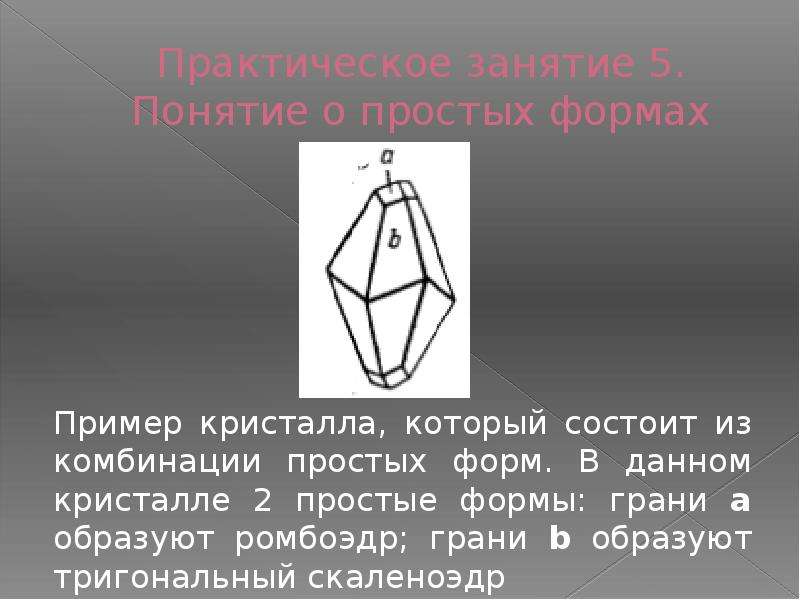

Практическое занятие 5. Понятие о простых формах Пример кристалла, который состоит из комбинации простых форм. В данном кристалле 2 простые формы: грани а образуют ромбоэдр; грани b образуют тригональный скаленоэдр

Слайд 6

Описание слайда:

Практическое занятие 5. Понятие о простых формах При подсчете простых форм в комбинации (на моделях идеальных кристаллов) следует найти число сортов граней, составляющих данный многогранник. Различные по сорту грани всегда принадлежат различным простым формам. Грани одного сорта в большинстве случаев относятся к одной форме (помимо этого, они должны быть связаны элементами симметрии). Обычно число простых форм в комбинации равно числу сортов граней данной фигуры (во всяком случае не меньше его).

Слайд 7

Описание слайда:

Практическое занятие 5. Номенклатура простых форм высшей категории Моно – один; ди – два; тетра – четыре; пента – пять; гекса – шесть; окта – восемь; додека – двенадцать; эдр – грань; гониа – угол

Слайд 8

Описание слайда:

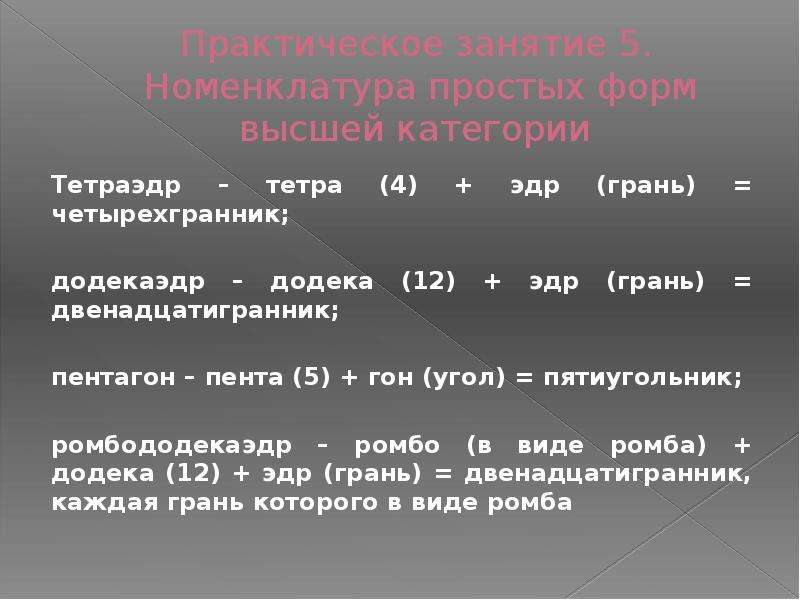

Практическое занятие 5. Номенклатура простых форм высшей категории Тетраэдр – тетра (4) + эдр (грань) = четырехгранник; додекаэдр – додека (12) + эдр (грань) = двенадцатигранник; пентагон – пента (5) + гон (угол) = пятиугольник; ромбододекаэдр – ромбо (в виде ромба) + додека (12) + эдр (грань) = двенадцатигранник, каждая грань которого в виде ромба

Слайд 9

Описание слайда:

Практическое занятие 5. Простые формы кристаллов высшей категории В кристаллах кубической сингонии выделяют 15 простых форм. В основу номенклатуры простых форм кубической сингонии положены: - число граней; - несколько форм, из которых путем их усложнения получаются остальные

Слайд 10

Описание слайда:

Практическое занятие 5. Простые формы кристаллов высшей категории К таким исходным (простейшим) формам относятся: 1) тетраэдр (кубический) — 4 грани в виде правильных треугольников; 2) гексаэдр — 6 граней в форме квадратов; 3) октаэдр — 8 граней в виде правильных треугольников; 4) пентагон-додекаэдр — 12 граней в форме пятиугольников; 5) ромбододекаэдр — 12 граней в виде ромбов.

Слайд 11

Описание слайда:

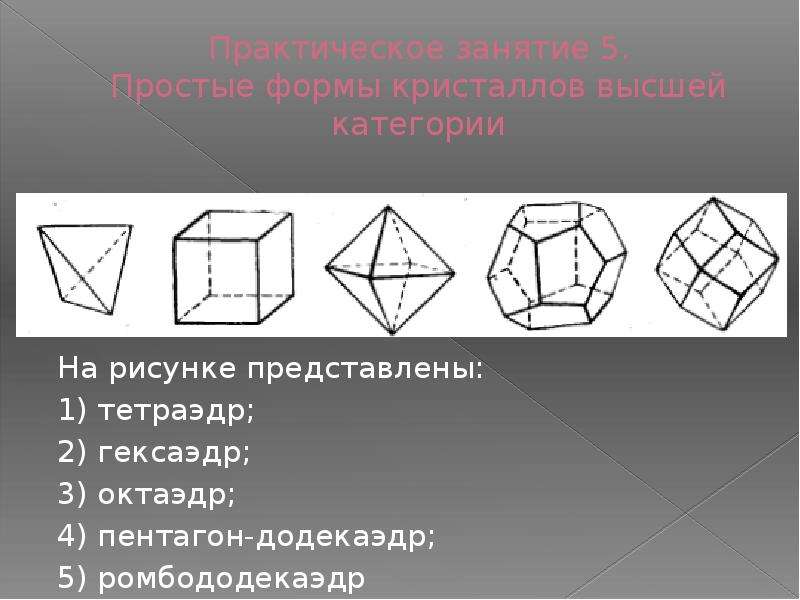

Практическое занятие 5. Простые формы кристаллов высшей категории На рисунке представлены: 1) тетраэдр; 2) гексаэдр; 3) октаэдр; 4) пентагон-додекаэдр; 5) ромбододекаэдр

Слайд 12

Описание слайда:

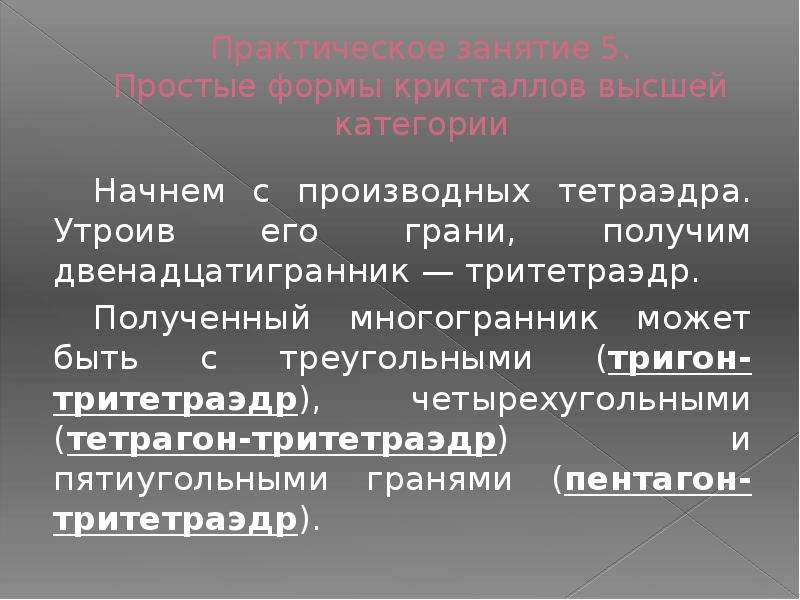

Практическое занятие 5. Простые формы кристаллов высшей категории Начнем с производных тетраэдра. Утроив его грани, получим двенадцатигранник — тритетраэдр. Полученный многогранник может быть с треугольными (тригон-тритетраэдр), четырехугольными (тетрагон-тритетраэдр) и пятиугольными гранями (пентагон-тритетраэдр).

Слайд 13

Описание слайда:

Практическое занятие 5. Простые формы кристаллов высшей категории Тригон-тритетраэдр – тригон (треугольник) + тритетраэдр (3*4=12 граней) = 12 граней в виде треугольников; тетрагон-тритетраэдр – тетрагон (четырехугольник) + тритетраэдр (3*4=12 граней) = 12 граней в виде четырехугольников; пентагон-тритетраэдр – пентагон (пятиугольник) + тритетраэдр (3*4=12 граней) = 12 граней в виде пятиугольников;

Слайд 14

Описание слайда:

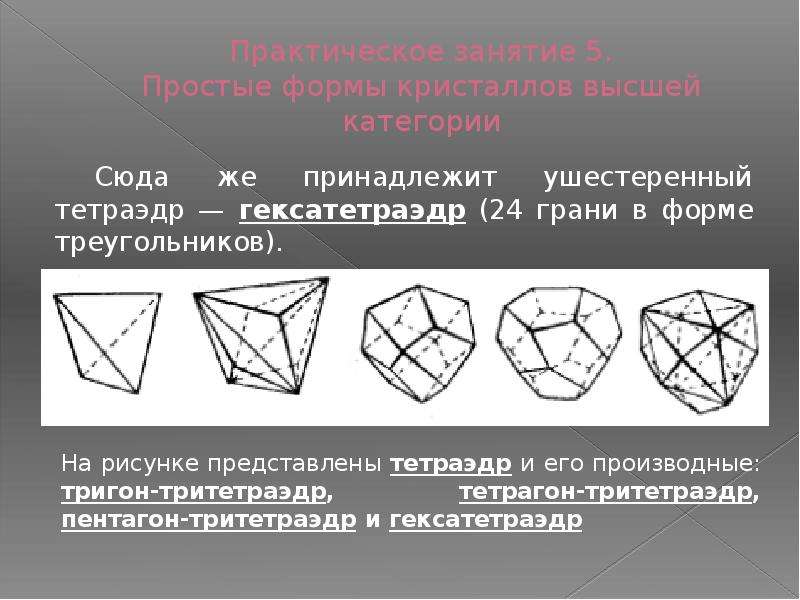

Практическое занятие 5. Простые формы кристаллов высшей категории Сюда же принадлежит ушестеренный тетраэдр — гексатетраэдр (24 грани в форме треугольников).

Слайд 15

Описание слайда:

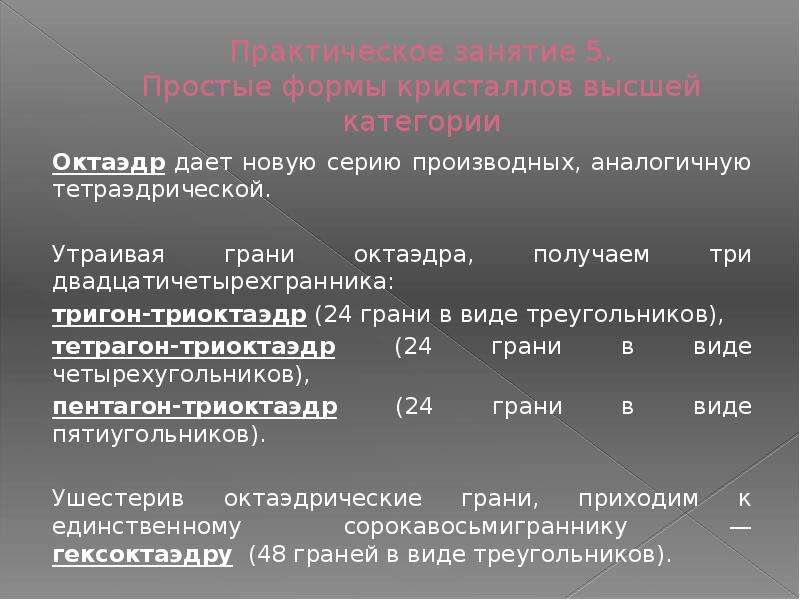

Практическое занятие 5. Простые формы кристаллов высшей категории Октаэдр дает новую серию производных, аналогичную тетраэдрической. Утраивая грани октаэдра, получаем три двадцатичетырехгранника: тригон-триоктаэдр (24 грани в виде треугольников), тетрагон-триоктаэдр (24 грани в виде четырехугольников), пентагон-триоктаэдр (24 грани в виде пятиугольников). Ушестерив октаэдрические грани, приходим к единственному сорокавосьмиграннику — гексоктаэдру (48 граней в виде треугольников).

Слайд 16

Описание слайда:

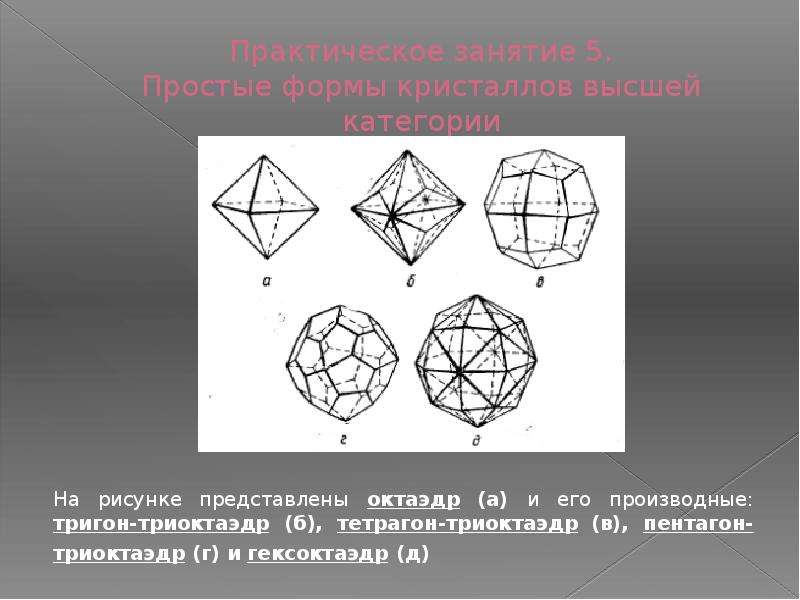

Практическое занятие 5. Простые формы кристаллов высшей категории На рисунке представлены октаэдр (а) и его производные: тригон-триоктаэдр (б), тетрагон-триоктаэдр (в), пентагон-триоктаэдр (г) и гексоктаэдр (д)

Слайд 17

Описание слайда:

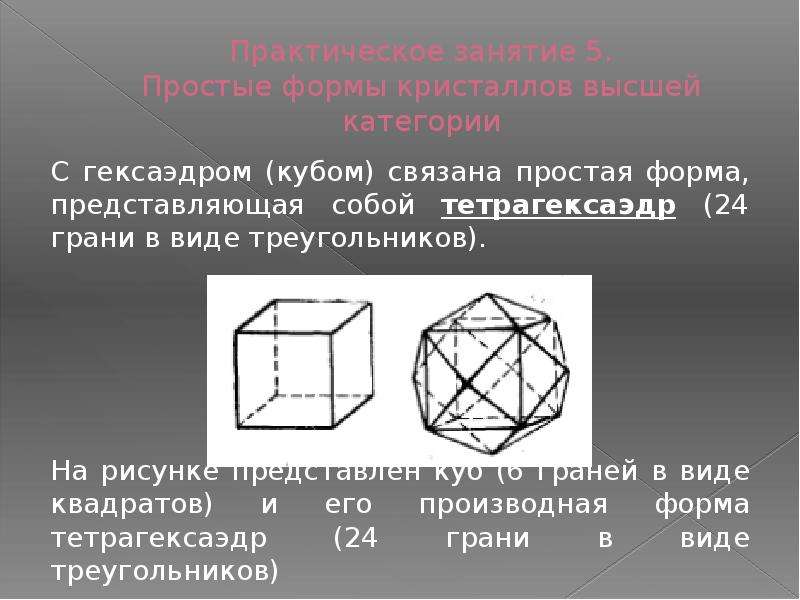

Практическое занятие 5. Простые формы кристаллов высшей категории С гексаэдром (кубом) связана простая форма, представляющая собой тетрагексаэдр (24 грани в виде треугольников). На рисунке представлен куб (6 граней в виде квадратов) и его производная форма тетрагексаэдр (24 грани в виде треугольников)

Слайд 18

Описание слайда:

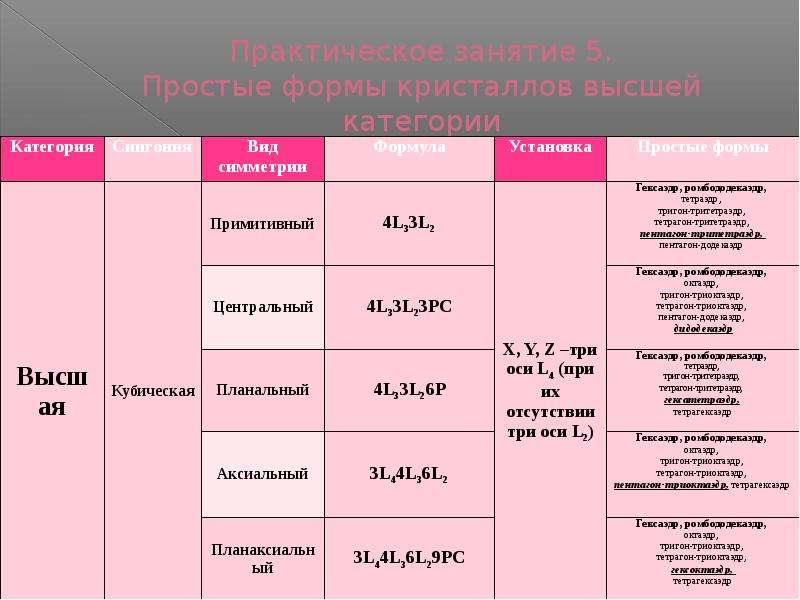

Практическое занятие 5. Простые формы кристаллов высшей категории

Слайд 19

Описание слайда:

Практическое занятие 5. Простые формы кристаллов высшей категории

Слайд 20

Описание слайда:

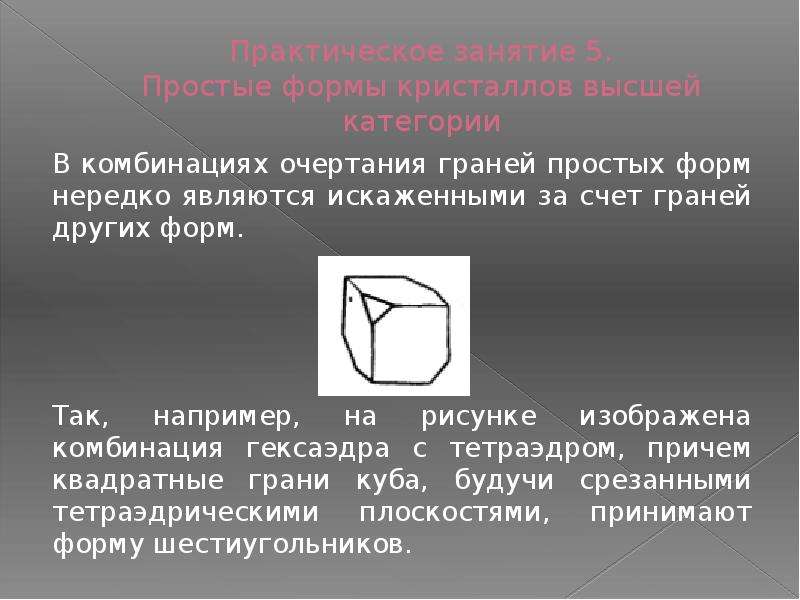

Практическое занятие 5. Простые формы кристаллов высшей категории В комбинациях очертания граней простых форм нередко являются искаженными за счет граней других форм. Так, например, на рисунке изображена комбинация гексаэдра с тетраэдром, причем квадратные грани куба, будучи срезанными тетраэдрическими плоскостями, принимают форму шестиугольников.
