Слайд 1


Начертательная геометрия Семинар №4 Построение проекций плоских фигур. Подготовили: Данилова У.Б., Елисеева О.И. Московский государственный...
Описание слайда:
Начертательная геометрия Семинар №4 Построение проекций плоских фигур. Подготовили: Данилова У.Б., Елисеева О.И. Московский государственный технический университет имени Н.Э.Баумана 2015г.

Слайд 2

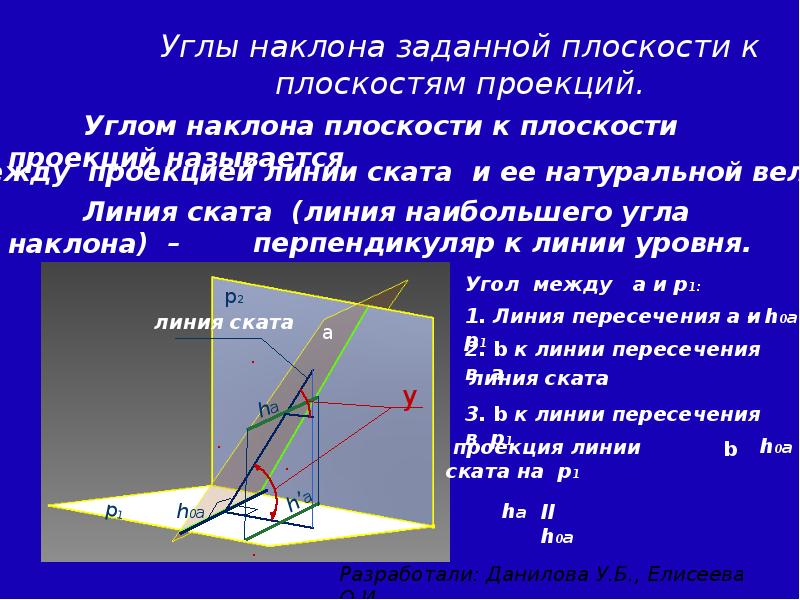

Углы наклона заданной плоскости к плоскостям проекций.
Описание слайда:
Углы наклона заданной плоскости к плоскостям проекций.

Слайд 3

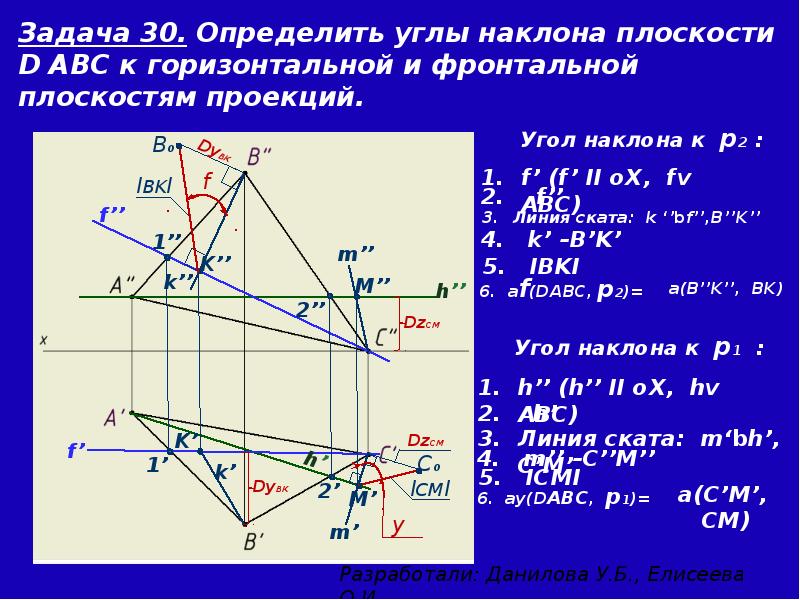

Задача 30. Определить углы наклона плоскости D AВC к горизонтальной и фронтальной плоскостям проекций. 5. IВKI
Описание слайда:
Задача 30. Определить углы наклона плоскости D AВC к горизонтальной и фронтальной плоскостям проекций. 5. IВKI

Слайд 4

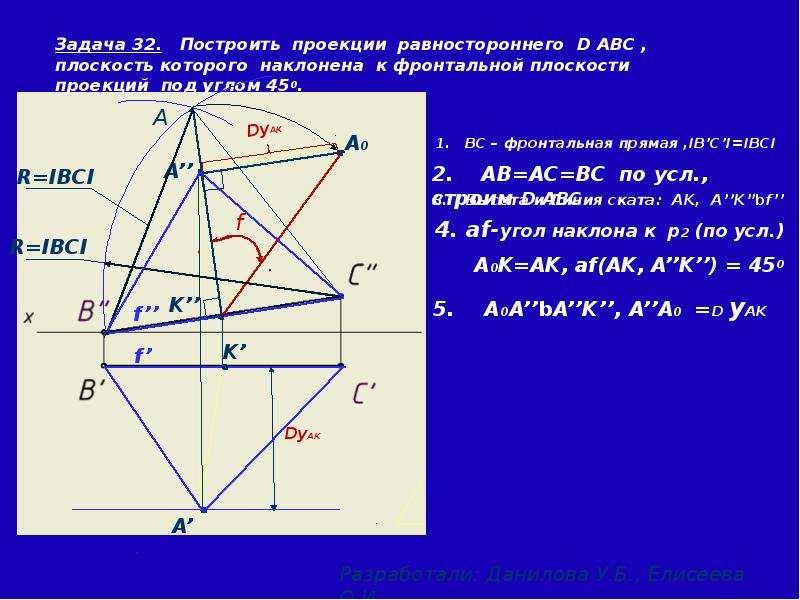

Задача 32. Построить проекции равностороннего D ABC , плоскость которого наклонена к фронтальной плоскости проекций под углом 450.
Описание слайда:
Задача 32. Построить проекции равностороннего D ABC , плоскость которого наклонена к фронтальной плоскости проекций под углом 450.
