Слайд 1

Описание слайда:

Потребный воздухообмен

Слайд 2

Описание слайда:

Кратность воздухообмена (n) – показывает, сколько раз в течение 1 часа воздух полностью сменяется в помещении

Слайд 3

Описание слайда:

Таблица 1.1 Предельно-допустимые концентрации вредных веществ в атмосферном воздухе населенных мест Примечание: п – пары и/или газы; а – аэрозоль

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

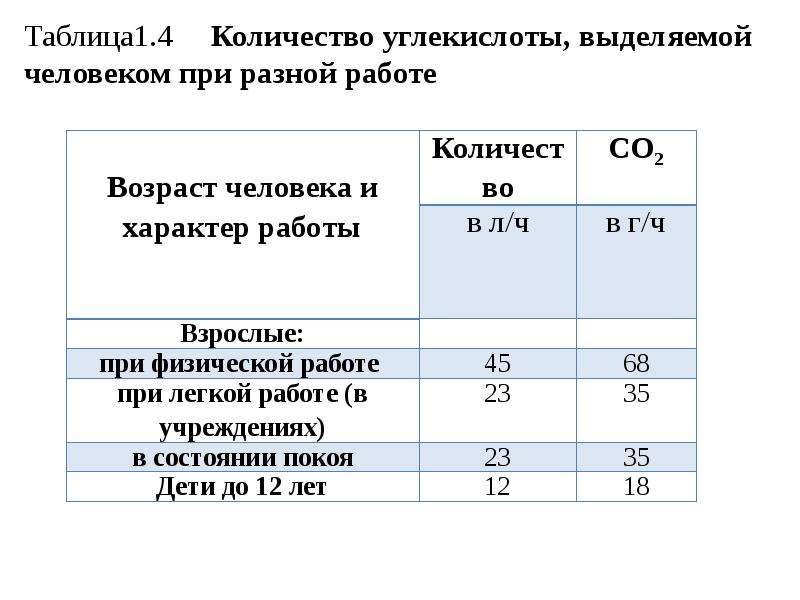

Таблица1.4 Количество углекислоты, выделяемой человеком при разной работе

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

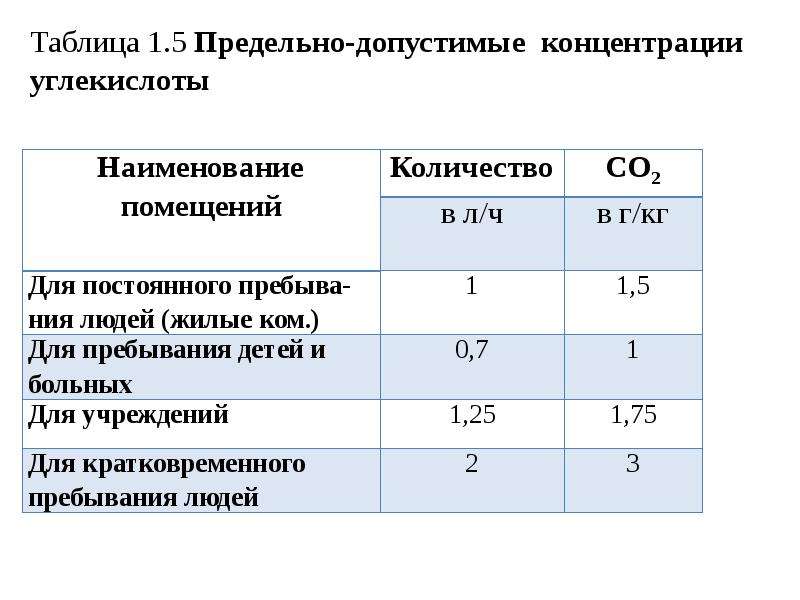

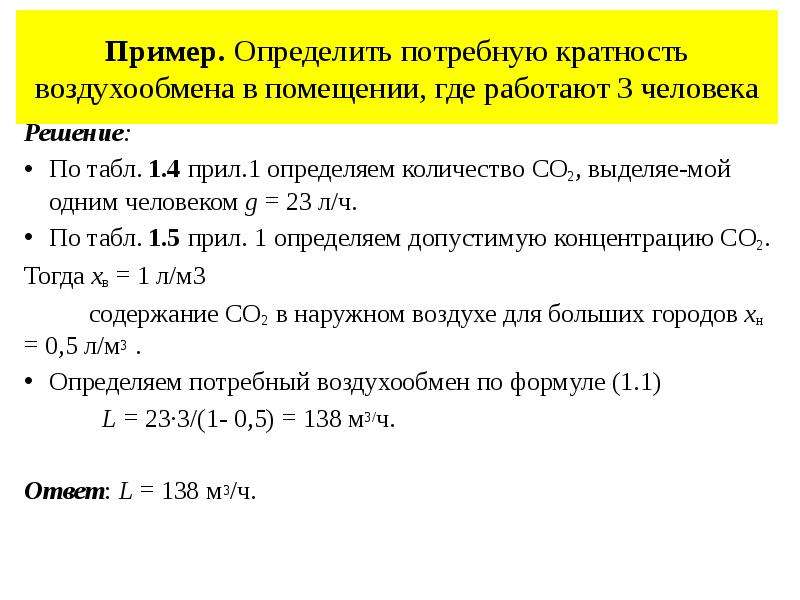

Пример. Определить потребную кратность воздухообмена в помещении, где работают 3 человека Решение: По табл. 1.4 прил.1 определяем количество СО2, выделяе-мой одним человеком g = 23 л/ч. По табл. 1.5 прил. 1 определяем допустимую концентрацию СО2. Тогда хв = 1 л/м3 содержание СО2 в наружном воздухе для больших городов хн = 0,5 л/м3 . Определяем потребный воздухообмен по формуле (1.1) L = 23·3/(1- 0,5) = 138 м3/ч. Ответ: L = 138 м3/ч.

Слайд 13

Описание слайда:

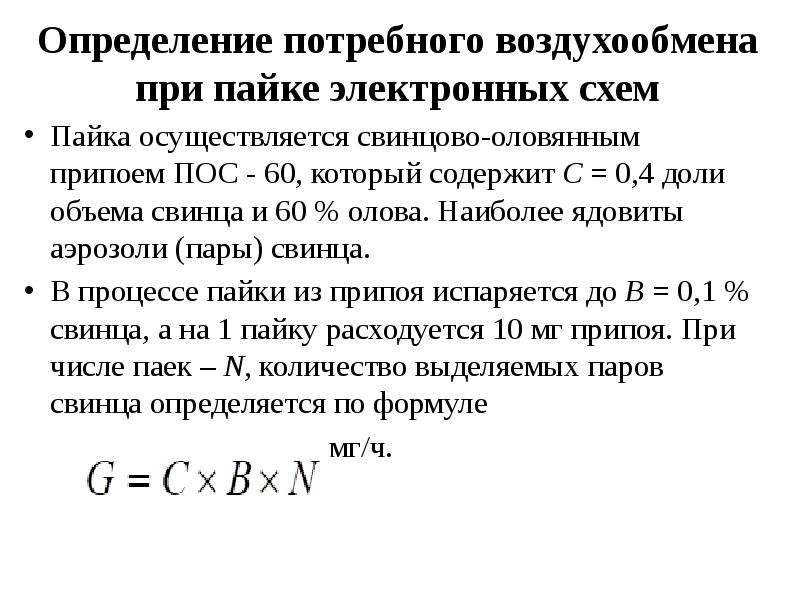

Определение потребного воздухообмена при пайке электронных схем Пайка осуществляется свинцово-оловянным припоем ПОС - 60, который содержит С = 0,4 доли объема свинца и 60 % олова. Наиболее ядовиты аэрозоли (пары) свинца. В процессе пайки из припоя испаряется до B = 0,1 % свинца, а на 1 пайку расходуется 10 мг припоя. При числе паек – N, количество выделяемых паров свинца определяется по формуле ,мг/ч.

Слайд 14

Описание слайда:

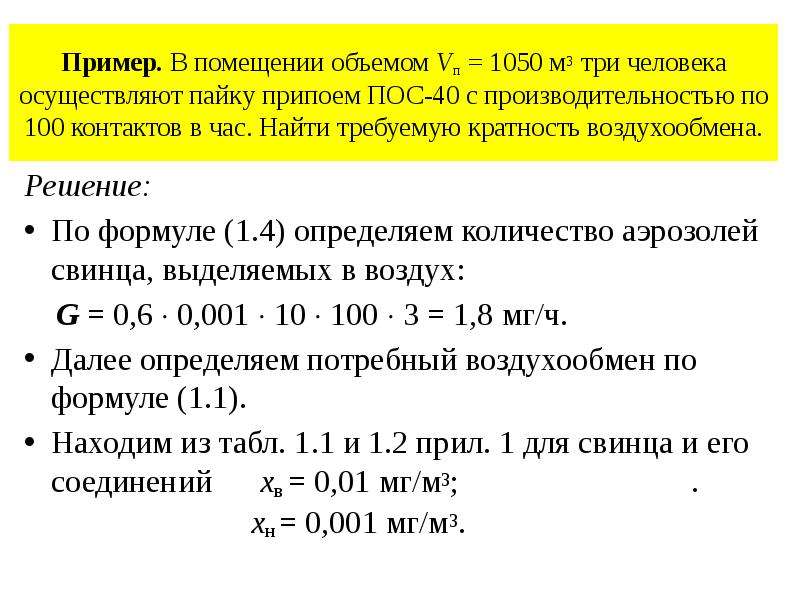

Пример. В помещении объемом Vп = 1050 м3 три человека осуществляют пайку припоем ПОС-40 с производительностью по 100 контактов в час. Найти требуемую кратность воздухообмена. Решение: По формуле (1.4) определяем количество аэрозолей свинца, выделяемых в воздух: G = 0,6  0,001  10  100  3 = 1,8 мг/ч. Далее определяем потребный воздухообмен по формуле (1.1). Находим из табл. 1.1 и 1.2 прил. 1 для свинца и его соединений хв = 0,01 мг/м3; . хн = 0,001 мг/м3.

Слайд 15

Описание слайда:

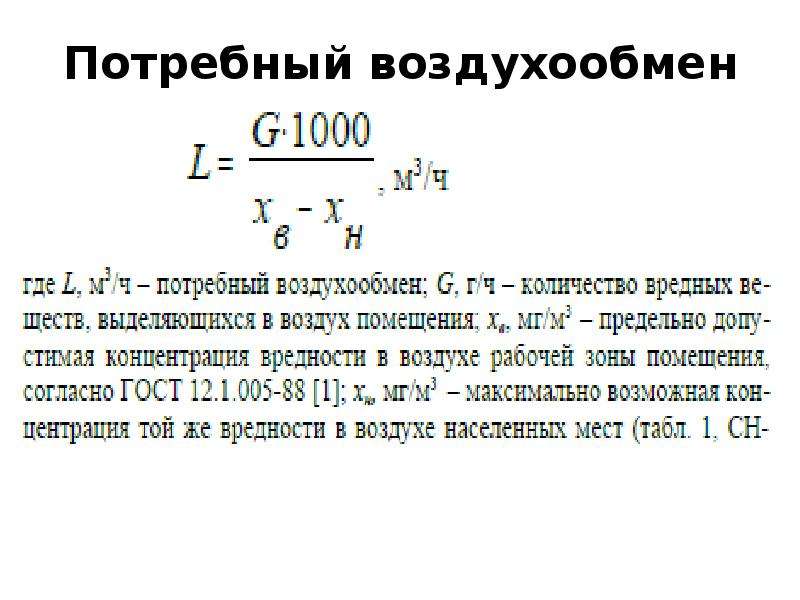

, м3/ч, , м3/ч, где L, м3/ч – потребный воздухообмен; G, г/ч – количество вредных веществ, выделяющихся в воздух помещения; xв, мг/м3 – предельно допустимая концентрация вредности в воздухе рабочей зоны помещения; xн, мг/м3 – максимально возможная концентрация той же вредности в воздухе населенных мест. Тогда L = 1,8 / (0,01- 0,001) = 200,0 м3/ч. Ответ: L = 200,0 м3/ч.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

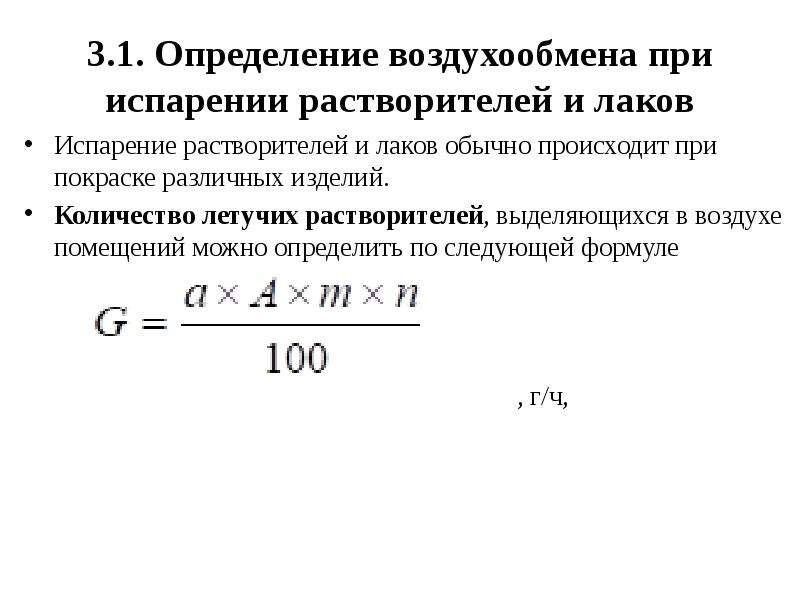

3.1. Определение воздухообмена при испарении растворителей и лаков Испарение растворителей и лаков обычно происходит при покраске различных изделий. Количество летучих растворителей, выделяющихся в воздухе помещений можно определить по следующей формуле , г/ч,

Слайд 18

Описание слайда:

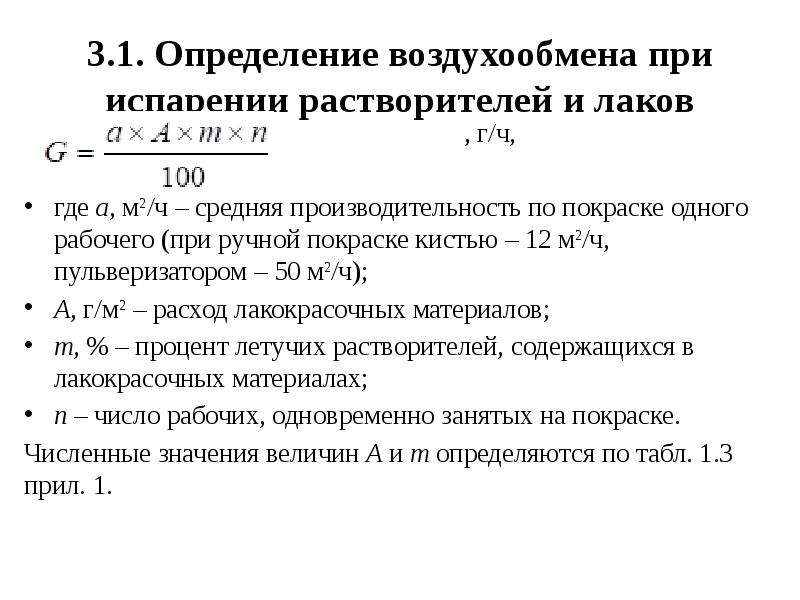

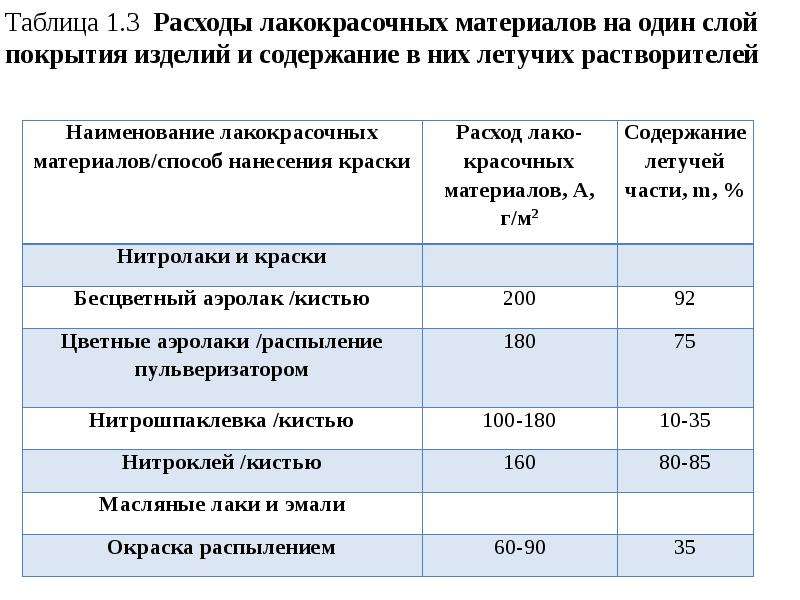

3.1. Определение воздухообмена при испарении растворителей и лаков , г/ч, где а, м2/ч – средняя производительность по покраске одного рабочего (при ручной покраске кистью – 12 м2/ч, пульверизатором – 50 м2/ч); А, г/м2 – расход лакокрасочных материалов; m, % – процент летучих растворителей, содержащихся в лакокрасочных материалах; n – число рабочих, одновременно занятых на покраске. Численные значения величин А и m определяются по табл. 1.3 прил. 1.

Слайд 19

Описание слайда:

Пример. Определить количество выделяющихся в воздух помещения летучих растворителей. Решение: По табл. 3 прил. 1 для цветного аэролака при окраске распылением находим, что А = 180 г/м2, m = 75 %, Тогда G = 50180752/100 = 13500 г/ч. Далее определяем потребный воздухообмен в помещении. Находим для ацетона из табл. 1.1 и 1.2 прил. 1, что хв = 200 мг/м3, хн = 0,35 мг/м3. Тогда L = 135001000 / (200 ‑ 0,35) = 67500 м3/ч. Ответ: L = 67500 м3/ч.
