Слайд 1

Описание слайда:

Инженерно-технические методы защиты объектов Лекция 12 Пожаротушения на объектах связи. Вентиляция и кондиционирование

Слайд 2

Описание слайда:

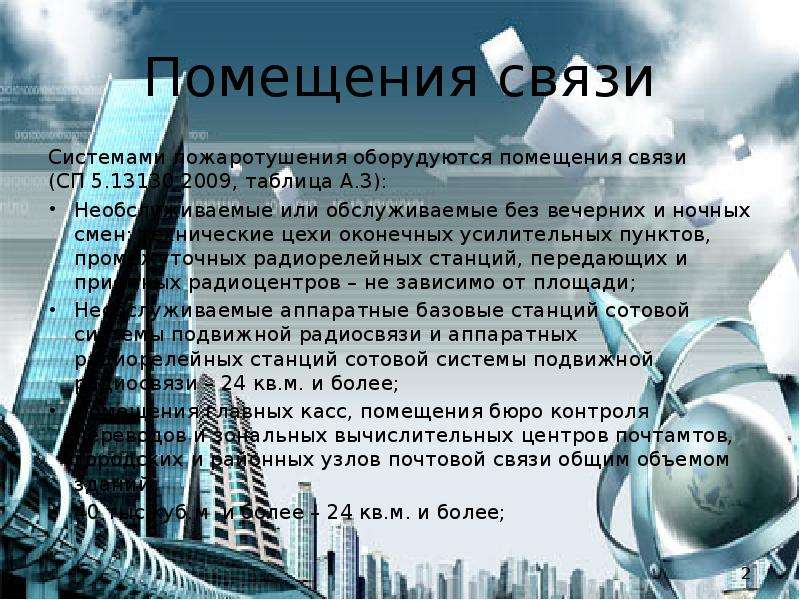

Помещения связи Системами пожаротушения оборудуются помещения связи (СП 5.13130.2009, таблица А.3): Необслуживаемые или обслуживаемые без вечерних и ночных смен: технические цехи оконечных усилительных пунктов, промежуточных радиорелейных станций, передающих и приемных радиоцентров – не зависимо от площади; Необслуживаемые аппаратные базовые станций сотовой системы подвижной радиосвязи и аппаратных радиорелейных станций сотовой системы подвижной радиосвязи – 24 кв.м. и более; Помещения главных касс, помещения бюро контроля переводов и зональных вычислительных центров почтамтов, городских и районных узлов почтовой связи общим объемом зданий 40 тыс.куб.м и более – 24 кв.м. и более;

Слайд 3

Описание слайда:

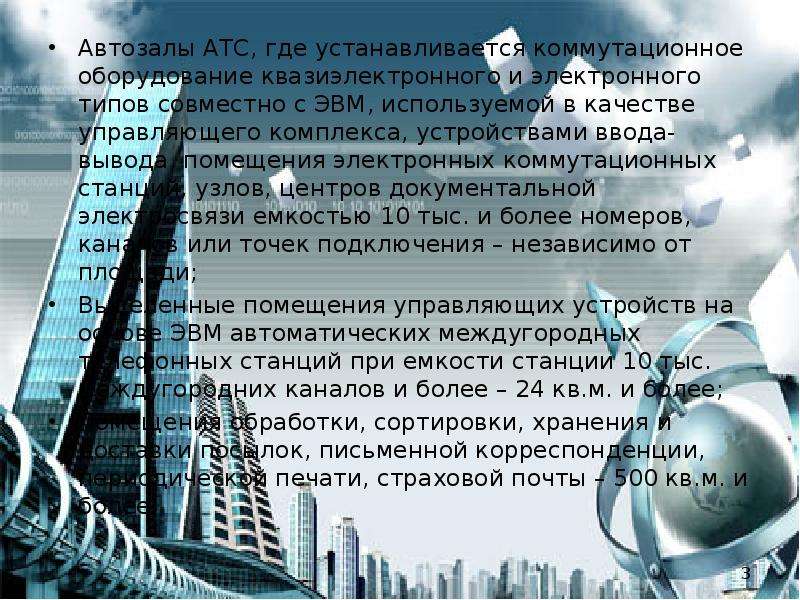

Автозалы АТС, где устанавливается коммутационное оборудование квазиэлектронного и электронного типов совместно с ЭВМ, используемой в качестве управляющего комплекса, устройствами ввода-вывода, помещения электронных коммутационных станций, узлов, центров документальной электросвязи емкостью 10 тыс. и более номеров, каналов или точек подключения – независимо от площади; Автозалы АТС, где устанавливается коммутационное оборудование квазиэлектронного и электронного типов совместно с ЭВМ, используемой в качестве управляющего комплекса, устройствами ввода-вывода, помещения электронных коммутационных станций, узлов, центров документальной электросвязи емкостью 10 тыс. и более номеров, каналов или точек подключения – независимо от площади; Выделенные помещения управляющих устройств на основе ЭВМ автоматических междугородных телефонных станций при емкости станции 10 тыс. междугородних каналов и более – 24 кв.м. и более; Помещения обработки, сортировки, хранения и доставки посылок, письменной корреспонденции, периодической печати, страховой почты – 500 кв.м. и более;

Слайд 4

Описание слайда:

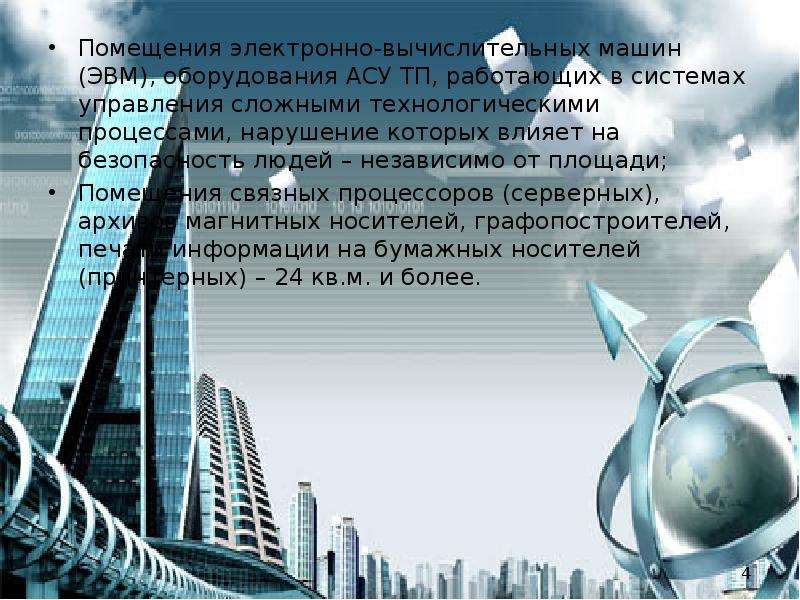

Помещения электронно-вычислительных машин (ЭВМ), оборудования АСУ ТП, работающих в системах управления сложными технологическими процессами, нарушение которых влияет на безопасность людей – независимо от площади; Помещения электронно-вычислительных машин (ЭВМ), оборудования АСУ ТП, работающих в системах управления сложными технологическими процессами, нарушение которых влияет на безопасность людей – независимо от площади; Помещения связных процессоров (серверных), архивов магнитных носителей, графопостроителей, печати информации на бумажных носителей (принтерных) – 24 кв.м. и более.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

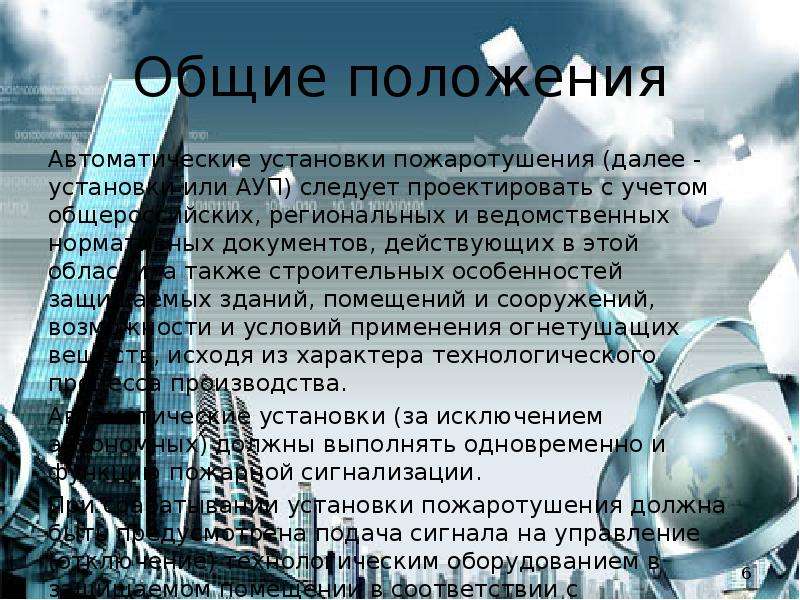

Общие положения Автоматические установки пожаротушения (далее - установки или АУП) следует проектировать с учетом общероссийских, региональных и ведомственных нормативных документов, действующих в этой области, а также строительных особенностей защищаемых зданий, помещений и сооружений, возможности и условий применения огнетушащих веществ, исходя из характера технологического процесса производства. Автоматические установки (за исключением автономных) должны выполнять одновременно и функцию пожарной сигнализации. При срабатывании установки пожаротушения должна быть предусмотрена подача сигнала на управление (отключение) технологическим оборудованием в защищаемом помещении в соответствии с технологическим регламентом или требованиями настоящего свода правил (при необходимости до подачи огнетушащего вещества).

Слайд 7

Описание слайда:

Установки пожаротушения Водяные (спринклерные и дренчерные) установки пожаротушения; Установки пожаротушения тонкораспыленной водой; Пенные (низкой кратности) установки пожаротушения; Установки пожаротушения высокократной пеной; Установки газового пожаротушения; Установки порошкового пожаротушения модульного типа; Установки аэрозольного пожаротушения; Роботизированный пожарный комплекс.

Слайд 8

Описание слайда:

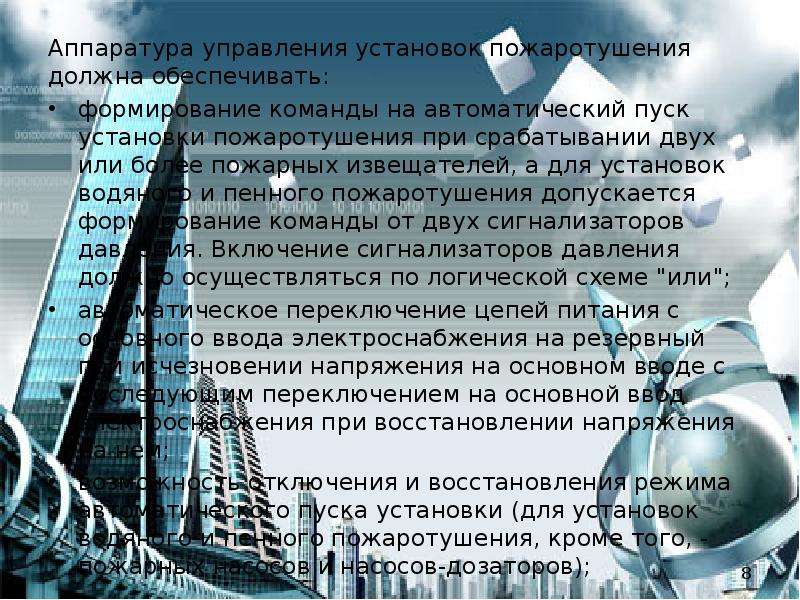

Аппаратура управления установок пожаротушения должна обеспечивать: Аппаратура управления установок пожаротушения должна обеспечивать: формирование команды на автоматический пуск установки пожаротушения при срабатывании двух или более пожарных извещателей, а для установок водяного и пенного пожаротушения допускается формирование команды от двух сигнализаторов давления. Включение сигнализаторов давления должно осуществляться по логической схеме "или"; автоматическое переключение цепей питания с основного ввода электроснабжения на резервный при исчезновении напряжения на основном вводе с последующим переключением на основной ввод электроснабжения при восстановлении напряжения на нем; возможность отключения и восстановления режима автоматического пуска установки (для установок водяного и пенного пожаротушения, кроме того, - пожарных насосов и насосов-дозаторов);

Слайд 9

Описание слайда:

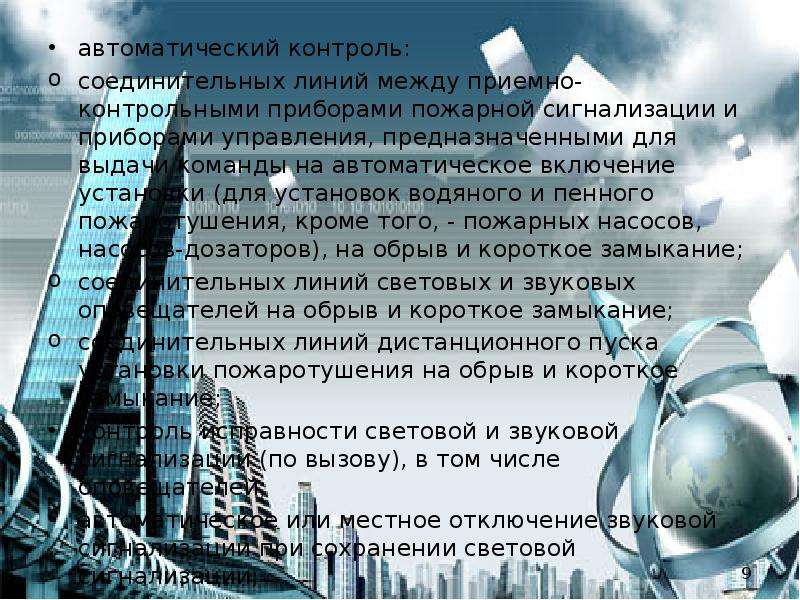

автоматический контроль: автоматический контроль: соединительных линий между приемно-контрольными приборами пожарной сигнализации и приборами управления, предназначенными для выдачи команды на автоматическое включение установки (для установок водяного и пенного пожаротушения, кроме того, - пожарных насосов, насосов-дозаторов), на обрыв и короткое замыкание; соединительных линий световых и звуковых оповещателей на обрыв и короткое замыкание; соединительных линий дистанционного пуска установки пожаротушения на обрыв и короткое замыкание; контроль исправности световой и звуковой сигнализации (по вызову), в том числе оповещателей; автоматическое или местное отключение звуковой сигнализации при сохранении световой сигнализации;

Слайд 10

Описание слайда:

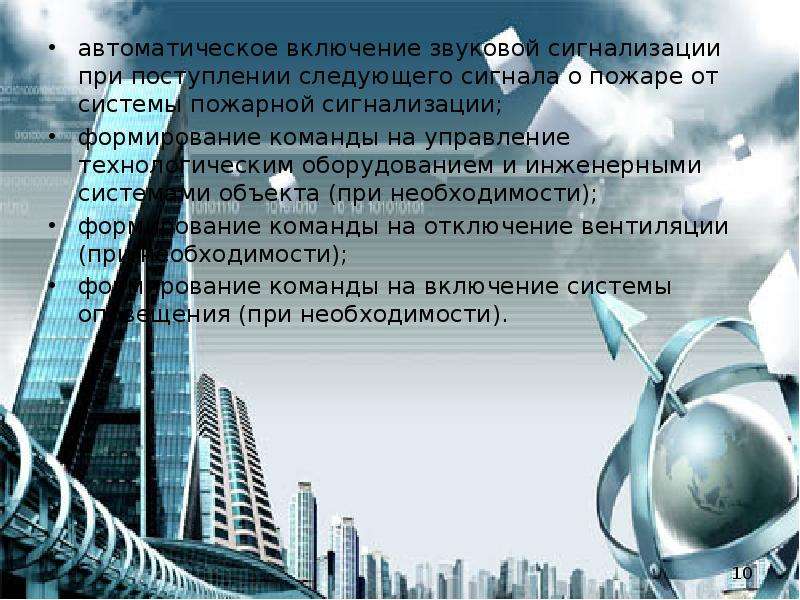

автоматическое включение звуковой сигнализации при поступлении следующего сигнала о пожаре от системы пожарной сигнализации; автоматическое включение звуковой сигнализации при поступлении следующего сигнала о пожаре от системы пожарной сигнализации; формирование команды на управление технологическим оборудованием и инженерными системами объекта (при необходимости); формирование команды на отключение вентиляции (при необходимости); формирование команды на включение системы оповещения (при необходимости).

Слайд 11

Описание слайда:

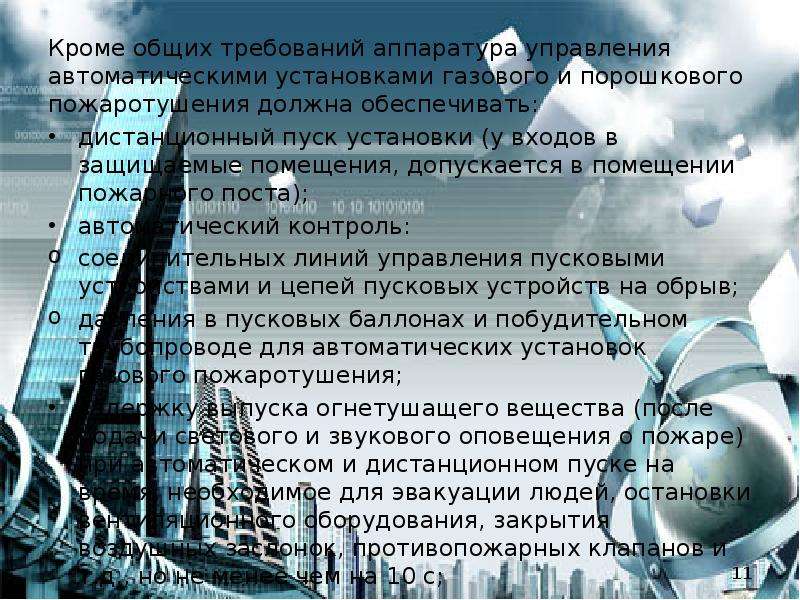

Кроме общих требований аппаратура управления автоматическими установками газового и порошкового пожаротушения должна обеспечивать: Кроме общих требований аппаратура управления автоматическими установками газового и порошкового пожаротушения должна обеспечивать: дистанционный пуск установки (у входов в защищаемые помещения, допускается в помещении пожарного поста); автоматический контроль: соединительных линий управления пусковыми устройствами и цепей пусковых устройств на обрыв; давления в пусковых баллонах и побудительном трубопроводе для автоматических установок газового пожаротушения; задержку выпуска огнетушащего вещества (после подачи светового и звукового оповещения о пожаре) при автоматическом и дистанционном пуске на время, необходимое для эвакуации людей, остановки вентиляционного оборудования, закрытия воздушных заслонок, противопожарных клапанов и т.д., но не менее чем на 10 с;

Слайд 12

Описание слайда:

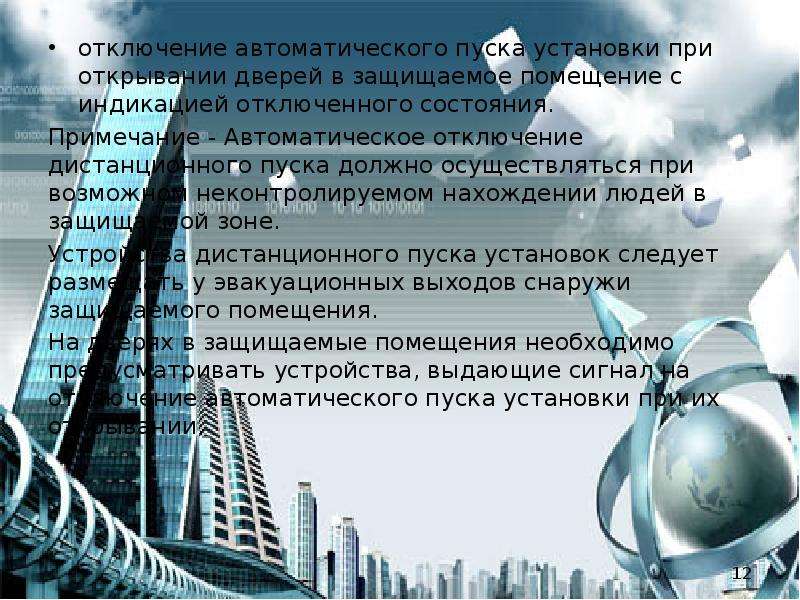

отключение автоматического пуска установки при открывании дверей в защищаемое помещение с индикацией отключенного состояния. отключение автоматического пуска установки при открывании дверей в защищаемое помещение с индикацией отключенного состояния. Примечание - Автоматическое отключение дистанционного пуска должно осуществляться при возможном неконтролируемом нахождении людей в защищаемой зоне. Устройства дистанционного пуска установок следует размещать у эвакуационных выходов снаружи защищаемого помещения. На дверях в защищаемые помещения необходимо предусматривать устройства, выдающие сигнал на отключение автоматического пуска установки при их открывании.

Слайд 13

Описание слайда:

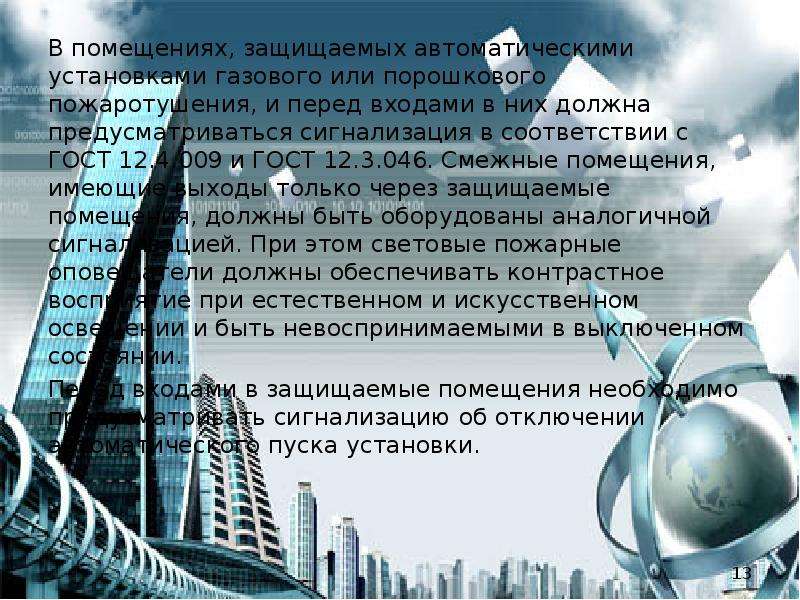

В помещениях, защищаемых автоматическими установками газового или порошкового пожаротушения, и перед входами в них должна предусматриваться сигнализация в соответствии с ГОСТ 12.4.009 и ГОСТ 12.3.046. Смежные помещения, имеющие выходы только через защищаемые помещения, должны быть оборудованы аналогичной сигнализацией. При этом световые пожарные оповещатели должны обеспечивать контрастное восприятие при естественном и искусственном освещении и быть невоспринимаемыми в выключенном состоянии. В помещениях, защищаемых автоматическими установками газового или порошкового пожаротушения, и перед входами в них должна предусматриваться сигнализация в соответствии с ГОСТ 12.4.009 и ГОСТ 12.3.046. Смежные помещения, имеющие выходы только через защищаемые помещения, должны быть оборудованы аналогичной сигнализацией. При этом световые пожарные оповещатели должны обеспечивать контрастное восприятие при естественном и искусственном освещении и быть невоспринимаемыми в выключенном состоянии. Перед входами в защищаемые помещения необходимо предусматривать сигнализацию об отключении автоматического пуска установки.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

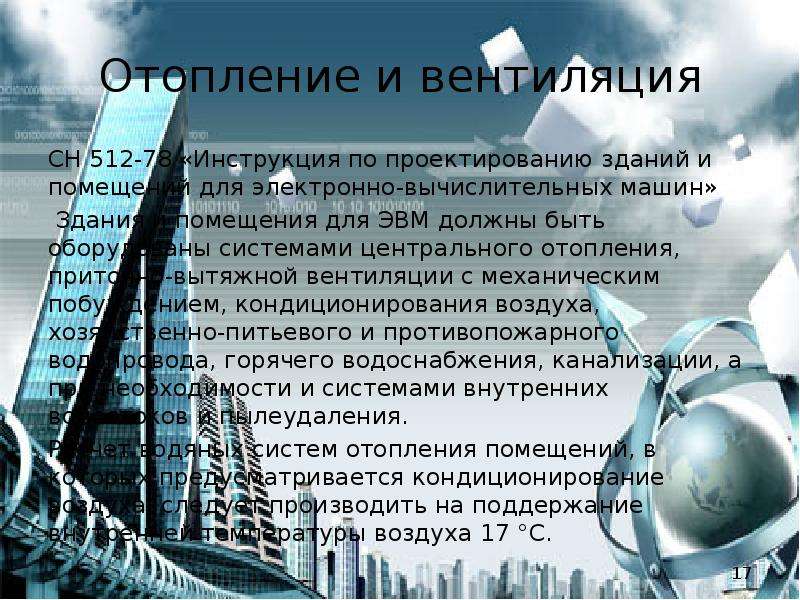

Отопление и вентиляция СН 512-78 «Инструкция по проектированию зданий и помещений для электронно-вычислительных машин» Здания и помещения для ЭВМ должны быть оборудованы системами центрального отопления, приточно-вытяжной вентиляции с механическим побуждением, кондиционирования воздуха, хозяйственно-питьевого и противопожарного водопровода, горячего водоснабжения, канализации, а при необходимости и системами внутренних водостоков и пылеудаления. Расчет водяных систем отопления помещений, в которых предусматривается кондиционирование воздуха, следует производить на поддержание внутренней температуры воздуха 17 °С.

Слайд 18

Описание слайда:

Температура на поверхности нагревательных приборов в зданиях и помещениях для ЭВМ не должна превышать 95 °С. Температура на поверхности нагревательных приборов в зданиях и помещениях для ЭВМ не должна превышать 95 °С. Нагревательные приборы, устанавливаемые в зданиях и помещениях для ЭВМ, должны иметь гладкую, легко очищаемую поверхность. Систему кондиционирования воздуха следует предусматривать в залах ЭВМ, в помещениях внешних запоминающих устройств, графопостроителей и графоповторителей, сервисной аппаратуры, подготовки данных, архивов машинных носителей, вскрытия и обработки дисков, барабанов и лент. Необходимость подачи охлажденного воздуха непосредственно в устройства ЭВМ обусловливается технологическими требованиями.

Слайд 19

Описание слайда:

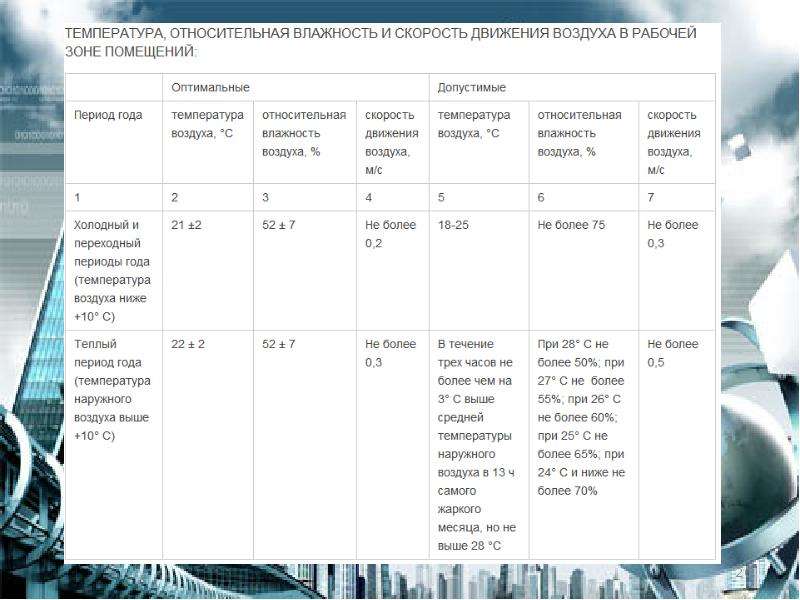

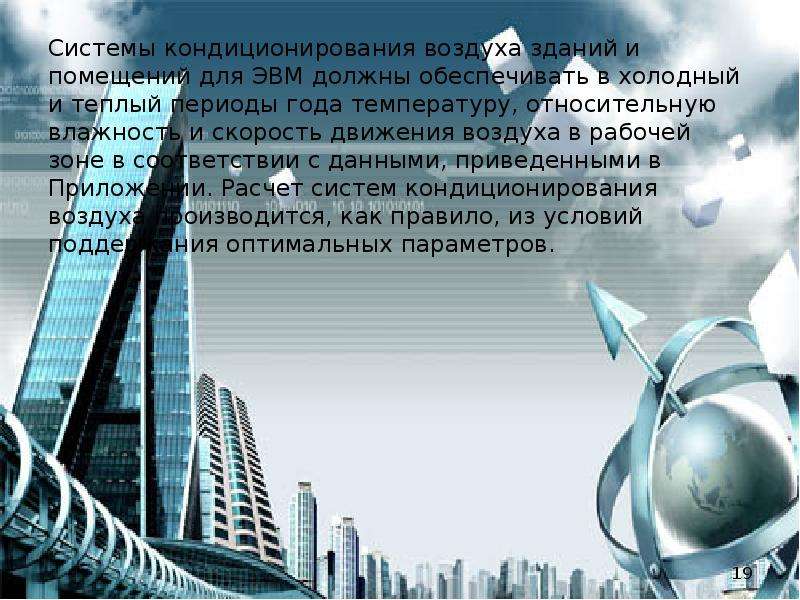

Системы кондиционирования воздуха зданий и помещений для ЭВМ должны обеспечивать в холодный и теплый периоды года температуру, относительную влажность и скорость движения воздуха в рабочей зоне в соответствии с данными, приведенными в Приложении. Расчет систем кондиционирования воздуха производится, как правило, из условий поддержания оптимальных параметров. Системы кондиционирования воздуха зданий и помещений для ЭВМ должны обеспечивать в холодный и теплый периоды года температуру, относительную влажность и скорость движения воздуха в рабочей зоне в соответствии с данными, приведенными в Приложении. Расчет систем кондиционирования воздуха производится, как правило, из условий поддержания оптимальных параметров.

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Запыленность воздуха в помещениях не должна превышать: Запыленность воздуха в помещениях не должна превышать: в залах ЭВМ и помещениях сервисной аппаратуры -0,75 мг/м при размерах частиц не более 3 мкм; в помещениях внешних запоминающих устройств, подготовки данных на магнитной ленте, архивах магнитных носителей - 0,2 мг/мпри размерах частиц не более 3 мкм и количестве частиц пыли не более 10шт/м; в помещениях для вскрытия и обработки магнитных дисков, барабанов и лент -0,075 мг/мпри размерах частиц не более 1,5 мкм и количестве частиц пыли не более 10шт/м; в помещениях подготовки данных на перфокартах и перфолентах, архивах бумажных носителей -не более 2 мг/м.

Слайд 22

Описание слайда:

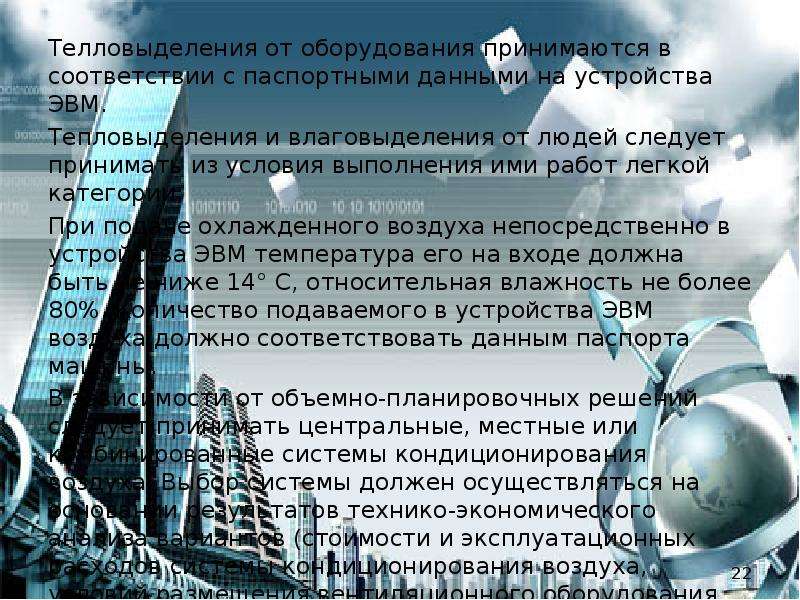

Телловыделения от оборудования принимаются в соответствии с паспортными данными на устройства ЭВМ. Телловыделения от оборудования принимаются в соответствии с паспортными данными на устройства ЭВМ. Тепловыделения и влаговыделения от людей следует принимать из условия выполнения ими работ легкой категории. При подаче охлажденного воздуха непосредственно в устройства ЭВМ температура его на входе должна быть не ниже 14° С, относительная влажность не более 80%. Количество подаваемого в устройства ЭВМ воздуха должно соответствовать данным паспорта машины. В зависимости от объемно-планировочных решений следует принимать центральные, местные или комбинированные системы кондиционирования воздуха. Выбор системы должен осуществляться на основании результатов технико-экономического анализа вариантов (стоимости и эксплуатационных расходов системы кондиционирования воздуха, условий размещения вентиляционного оборудования, наличия источников тепло- и холодоснабжения).
