Позиционные задачи Задачи, в которых определяют относительное положение или общие элементы геометрических фигур (точки или линии) Вспомогательные позиционные задачи - определение общих элементов простейших геометрических фигур из условия принадлежности Первая позиционная задача - определение точек пересечения линии и поверхности Вторая позиционная задача - определение линии пересечения поверхностей

Слайд 2

Описание слайда:

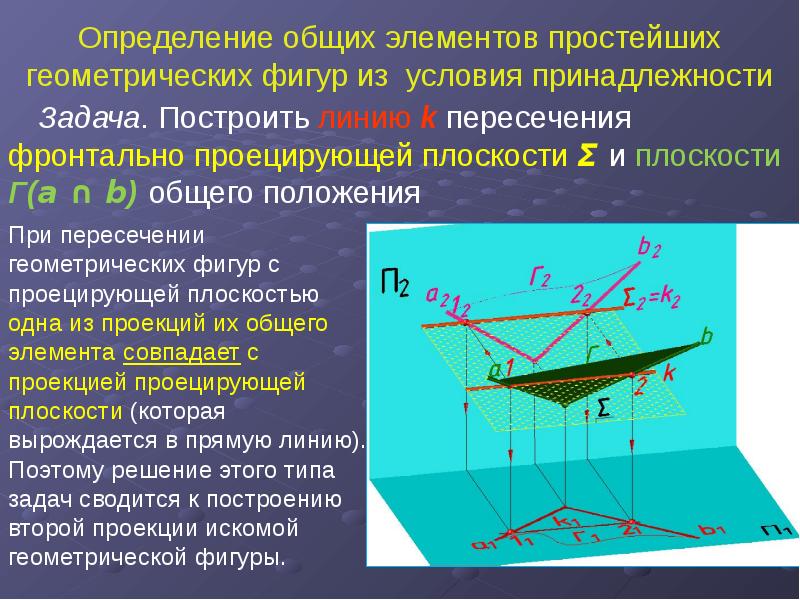

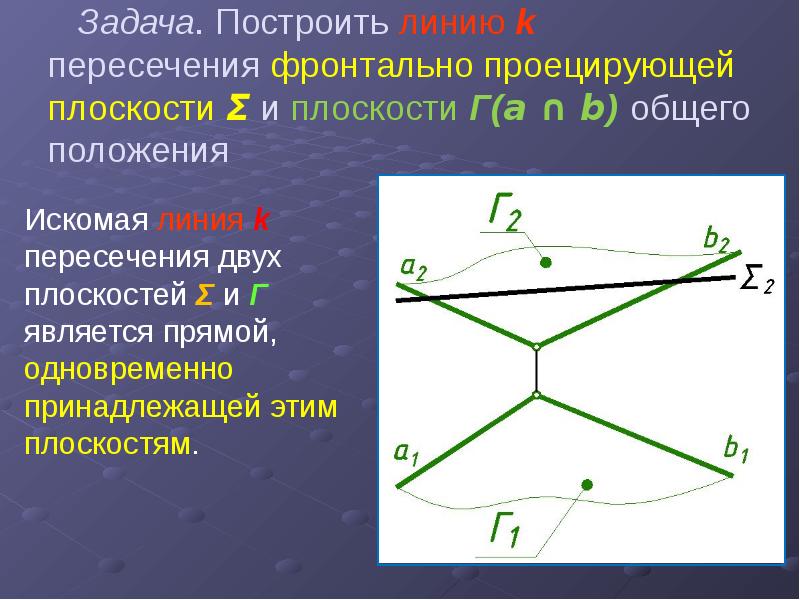

Определение общих элементов простейших геометрических фигур из условия принадлежности Задача. Построить линию k пересечения фронтально проецирующей плоскости Σ и плоскости Г(а ∩ b) общего положения

Слайд 3

Описание слайда:

Задача. Построить линию k пересечения фронтально проецирующей плоскости Σ и плоскости Г(а ∩ b) общего положения

Слайд 4

Описание слайда:

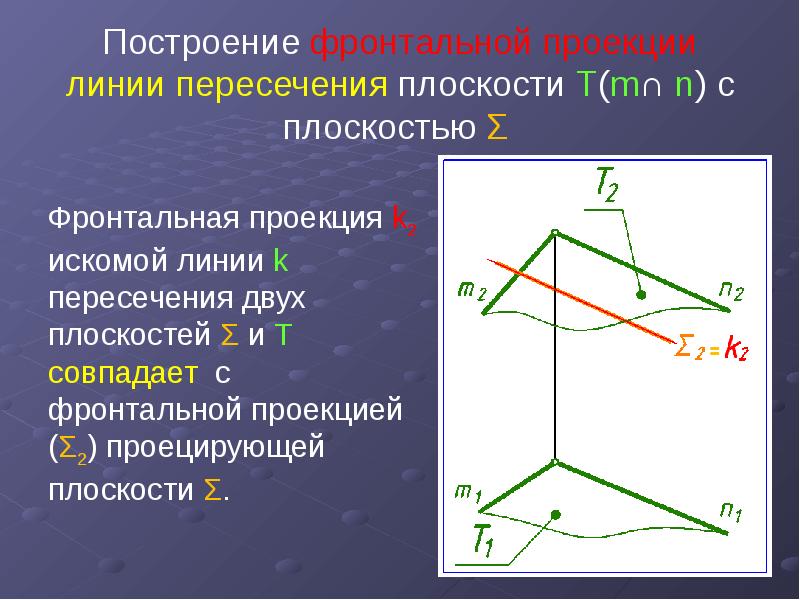

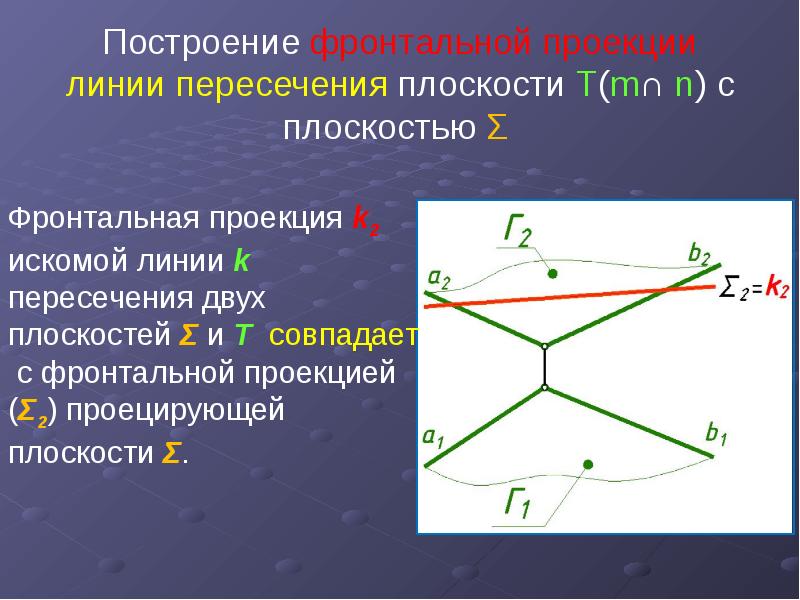

Построение фронтальной проекции линии пересечения плоскости Т(m∩ n) с плоскостью Σ

Слайд 5

Описание слайда:

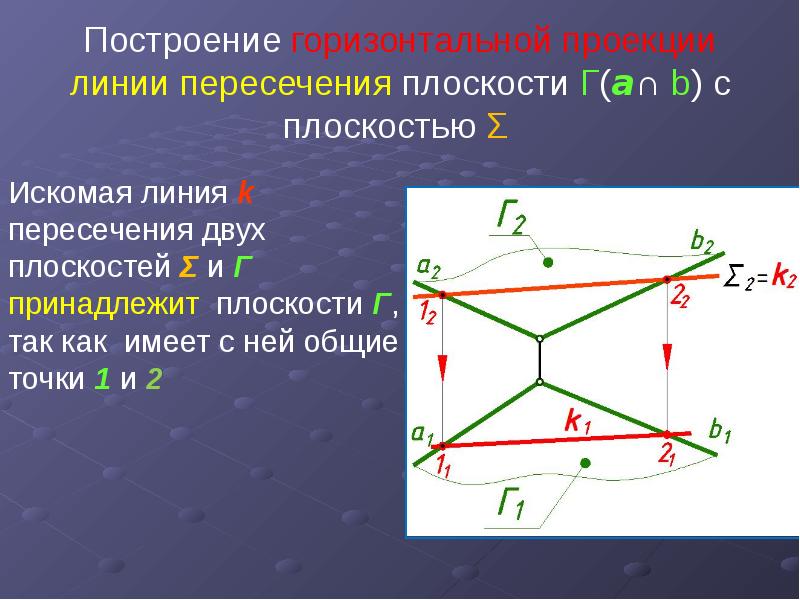

Построение горизонтальной проекции линии пересечения плоскости Г(а∩ b) с плоскостью Σ

Слайд 6

Описание слайда:

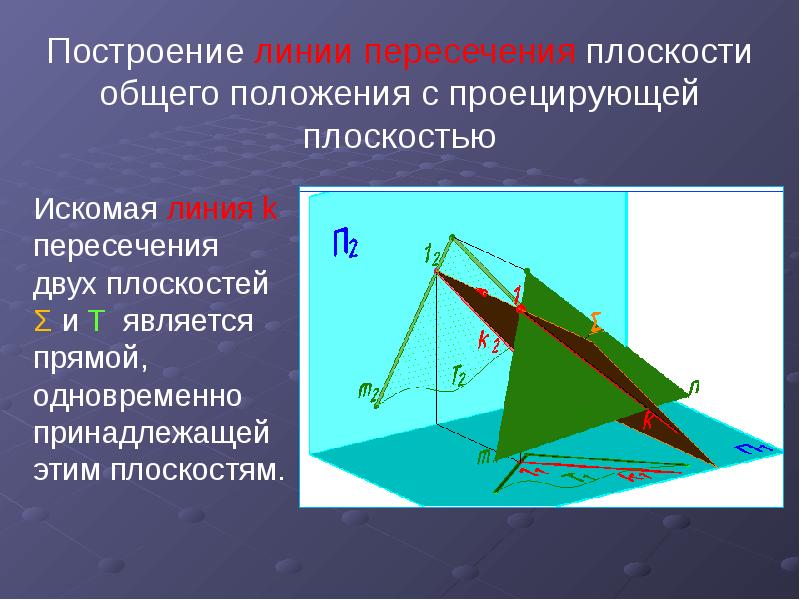

Построение линии пересечения плоскости общего положения с проецирующей плоскостью

Слайд 7

Описание слайда:

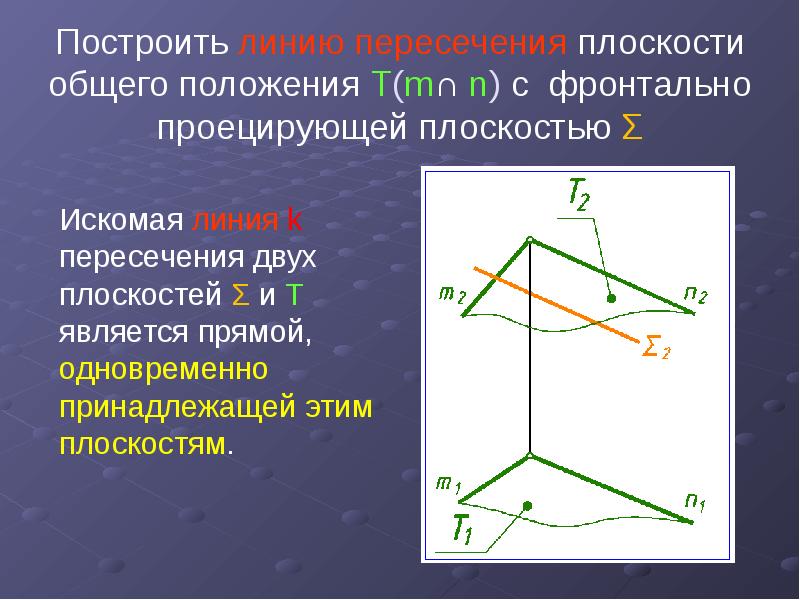

Построить линию пересечения плоскости общего положения Т(m∩ n) с фронтально проецирующей плоскостью Σ

Слайд 8

Описание слайда:

Построение фронтальной проекции линии пересечения плоскости Т(m∩ n) с плоскостью Σ

Слайд 9

Описание слайда:

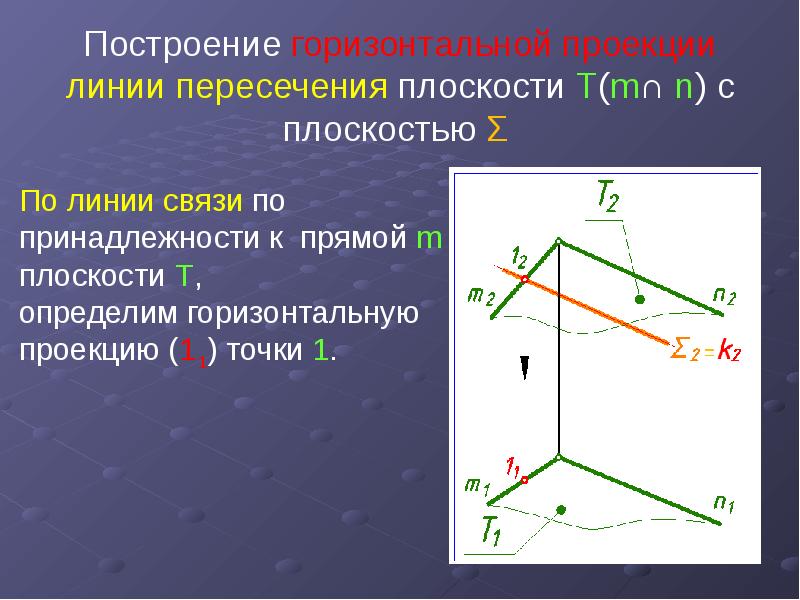

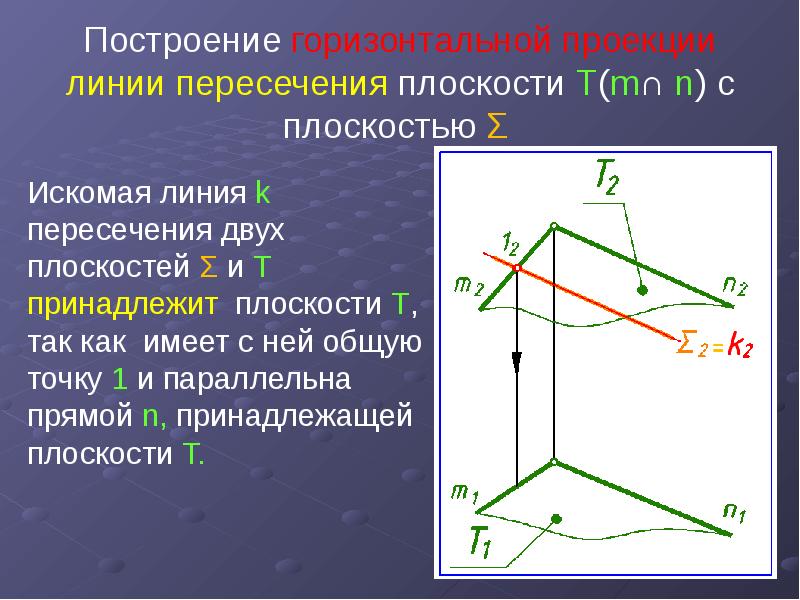

Построение горизонтальной проекции линии пересечения плоскости Т(m∩ n) с плоскостью Σ

Слайд 10

Описание слайда:

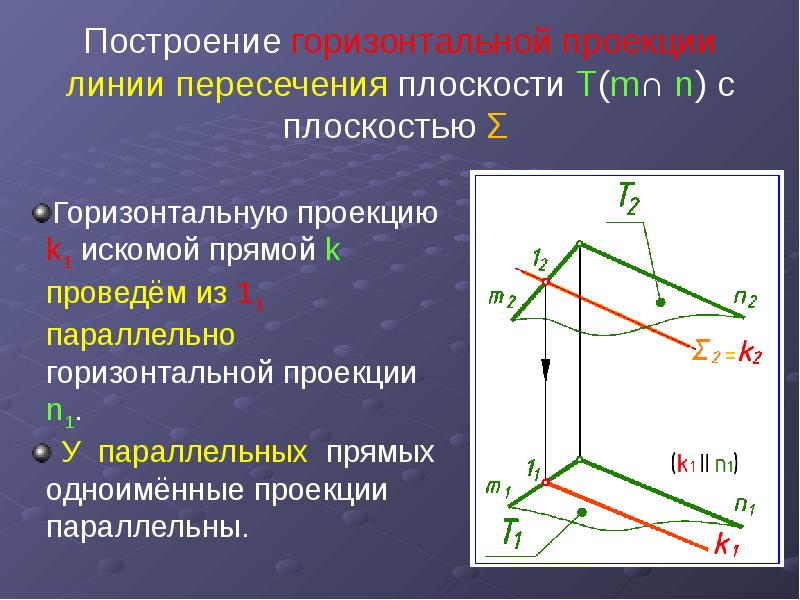

Построение горизонтальной проекции линии пересечения плоскости Т(m∩ n) с плоскостью Σ

Слайд 11

Описание слайда:

Построение горизонтальной проекции линии пересечения плоскости Т(m∩ n) с плоскостью Σ

Слайд 12

Описание слайда:

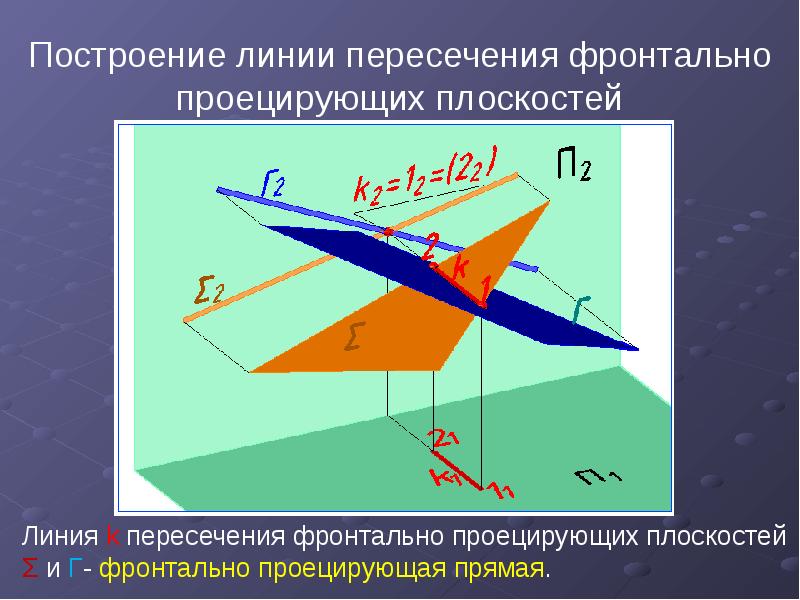

Построение линии пересечения фронтально проецирующих плоскостей

Слайд 13

Описание слайда:

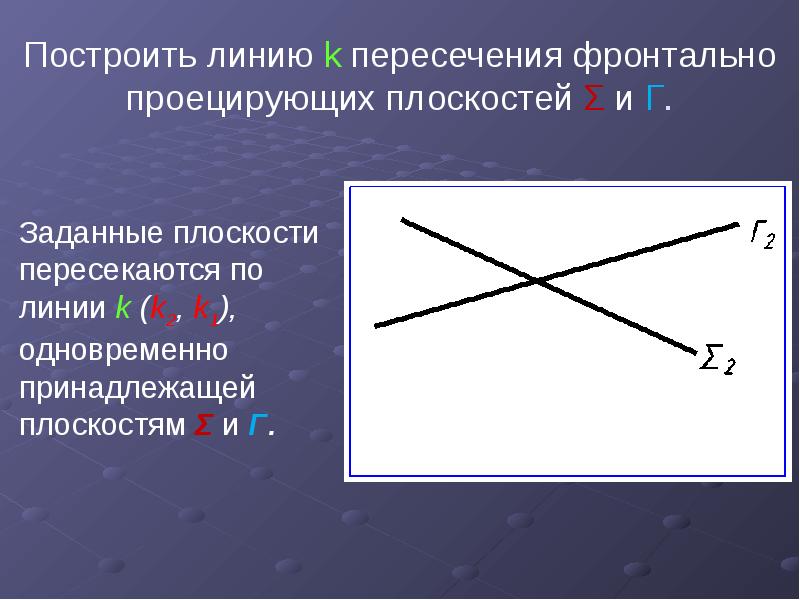

Построить линию k пересечения фронтально проецирующих плоскостей Σ и Г.

Слайд 14

Описание слайда:

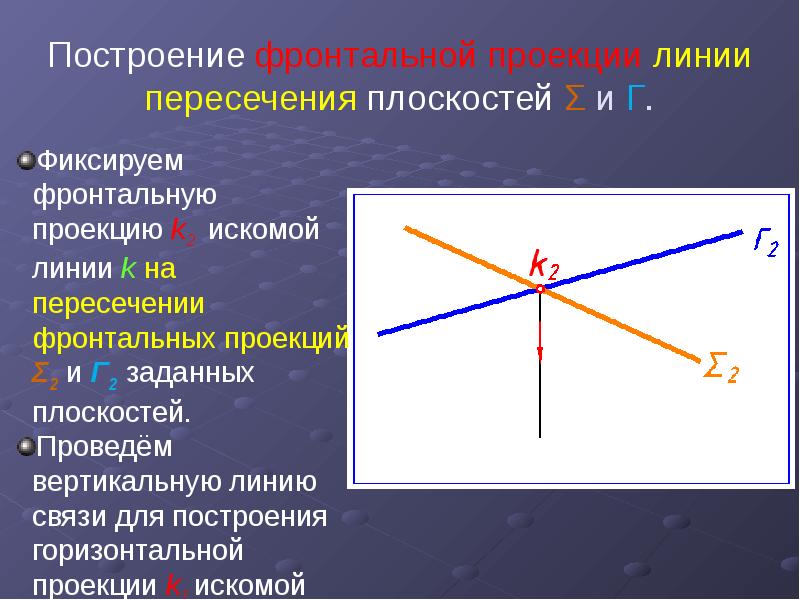

Построение фронтальной проекции линии пересечения плоскостей Σ и Г.

Слайд 15

Описание слайда:

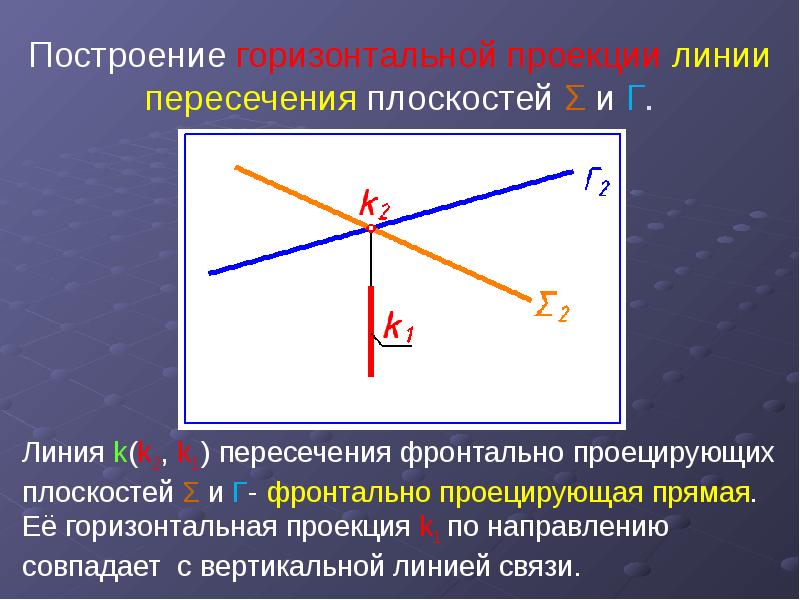

Построение горизонтальной проекции линии пересечения плоскостей Σ и Г.

Слайд 16

Описание слайда:

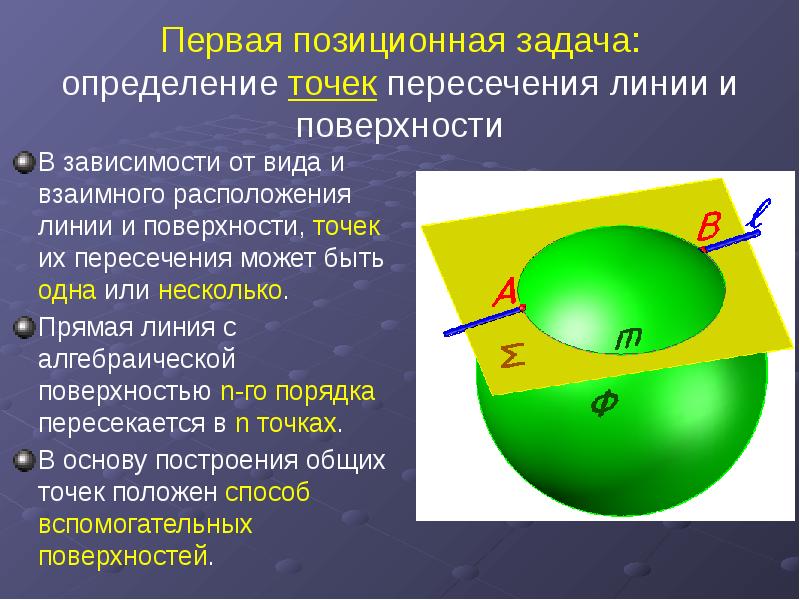

Первая позиционная задача: определение точек пересечения линии и поверхности В зависимости от вида и взаимного расположения линии и поверхности, точек их пересечения может быть одна или несколько. Прямая линия с алгебраической поверхностью n-го порядка пересекается в n точках. В основу построения общих точек положен способ вспомогательных поверхностей.

Слайд 17

Описание слайда:

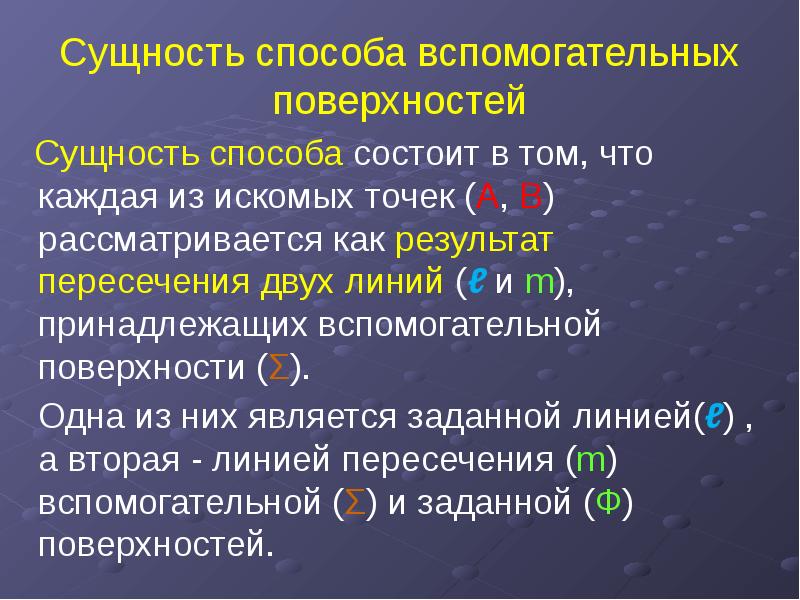

Сущность способа вспомогательных поверхностей Сущность способа состоит в том, что каждая из искомых точек (А, В) рассматривается как результат пересечения двух линий (ℓ и m), принадлежащих вспомогательной поверхности (Σ). Одна из них является заданной линией(ℓ) , а вторая - линией пересечения (m) вспомогательной (Σ) и заданной (Ф) поверхностей.

Слайд 18

Описание слайда:

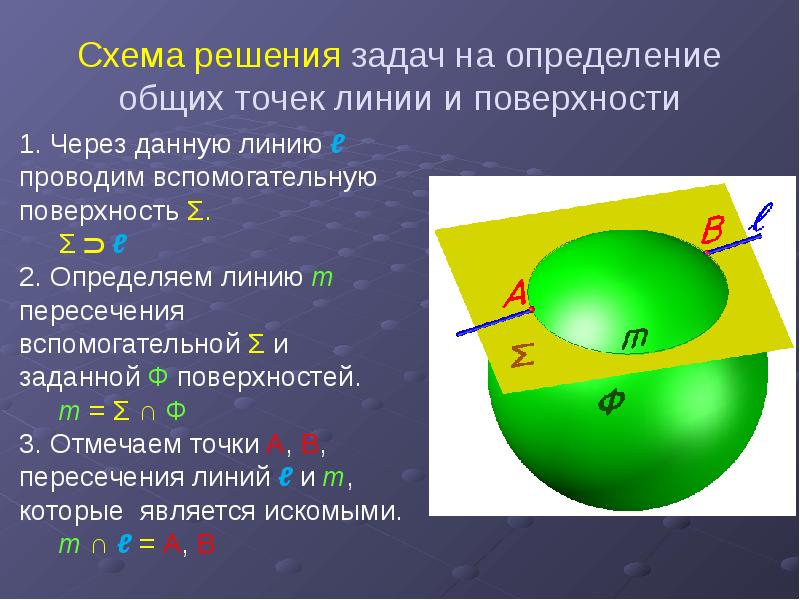

Схема решения задач на определение общих точек линии и поверхности 1. Через данную линию ℓ проводим вспомогательную поверхность Σ. Σ  ℓ 2. Определяем линию m пересечения вспомогательной Σ и заданной Ф поверхностей. m = Σ ∩ Ф 3. Отмечаем точки А, В, пересечения линий ℓ и m, которые является искомыми. m ∩ ℓ = А, В

Слайд 19

Описание слайда:

Алгоритм Для конкретной задачи на основании общей схемы составляется алгоритм ее решения. Алгоритмом называется совокупность однозначных последовательных операций, которые необходимо выполнить для решения данной задачи. Схема преобразуется в алгоритм, если конкретизировать первый пункт, т. е. точно указать вид и положение вспомогательной поверхности, которая выбирается для определения точек пересечения заданных линии и поверхности. В качестве вспомогательных поверхностей наиболее часто применяют плоскости частного положения.

Слайд 20

Описание слайда:

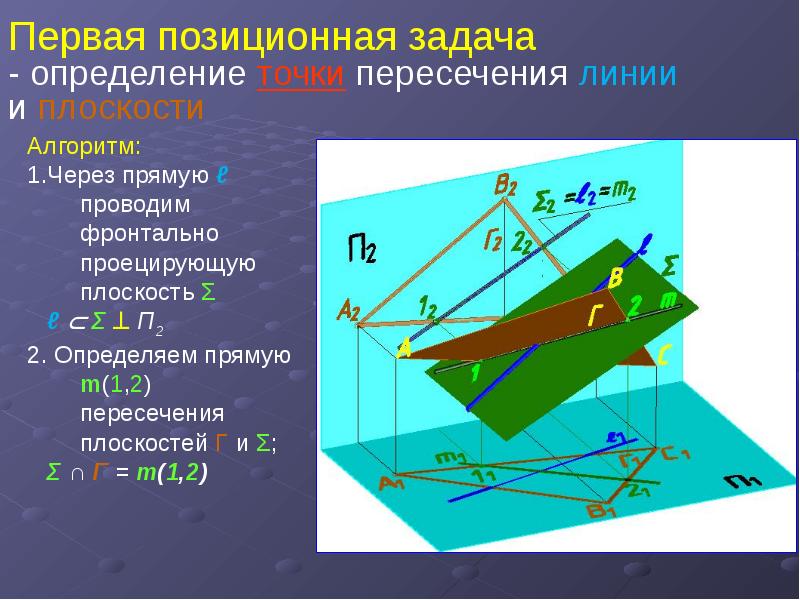

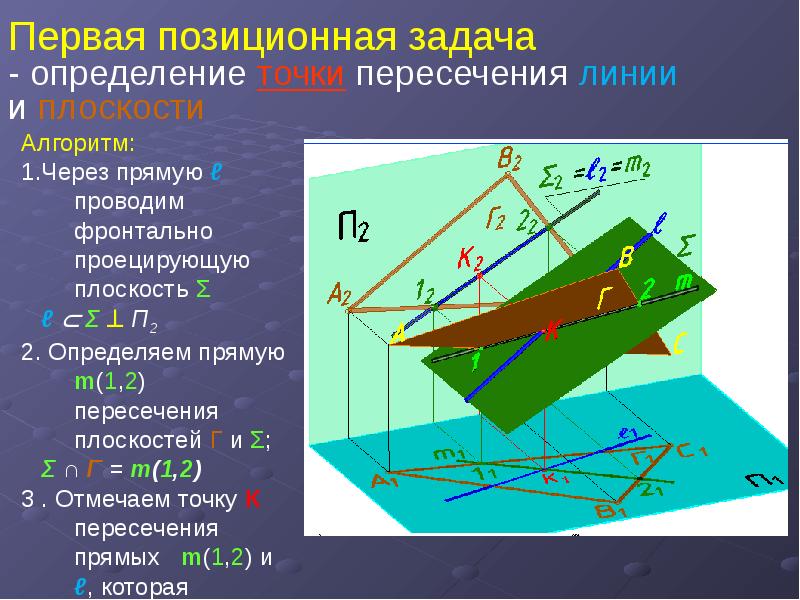

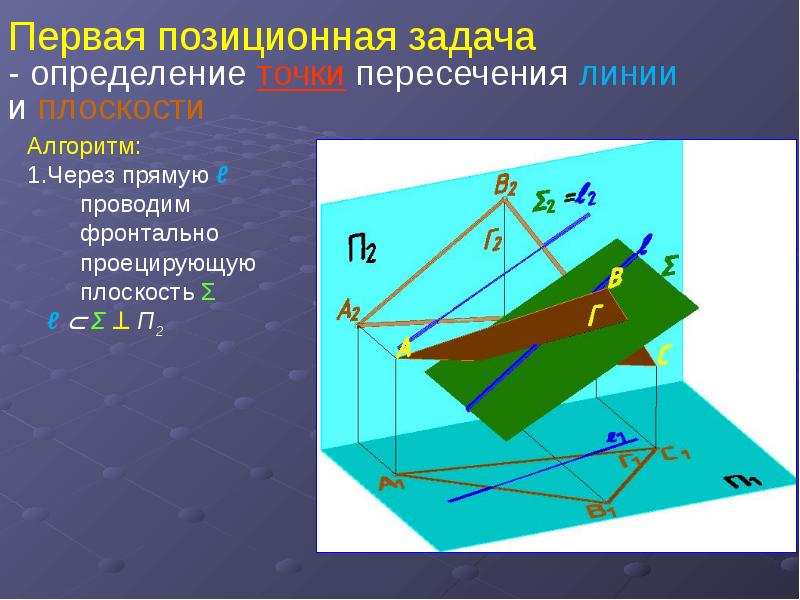

Первая позиционная задача - определение точки пересечения линии и плоскости

Слайд 21

Описание слайда:

Первая позиционная задача - определение точки пересечения линии и плоскости

Слайд 22

Описание слайда:

Первая позиционная задача - определение точки пересечения линии и плоскости

Слайд 23

Описание слайда:

Первая позиционная задача - определение точки пересечения линии и плоскости

Слайд 24

Описание слайда:

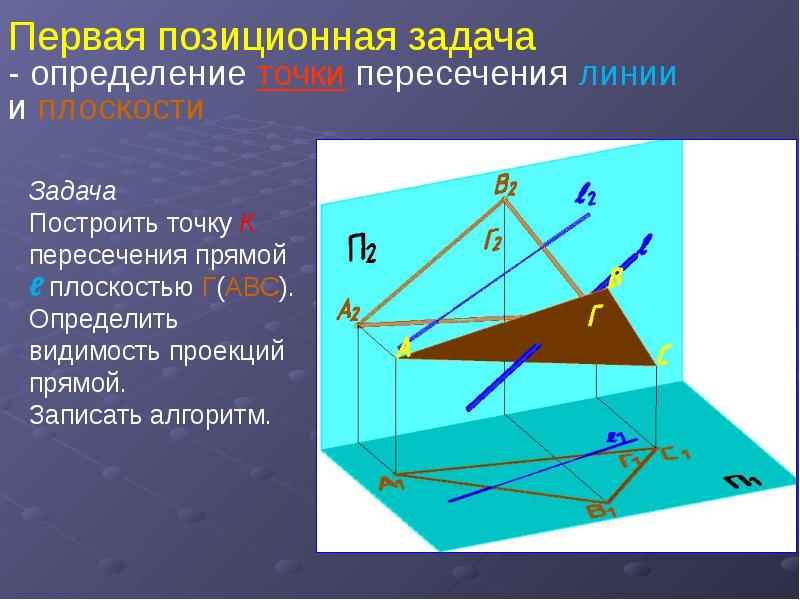

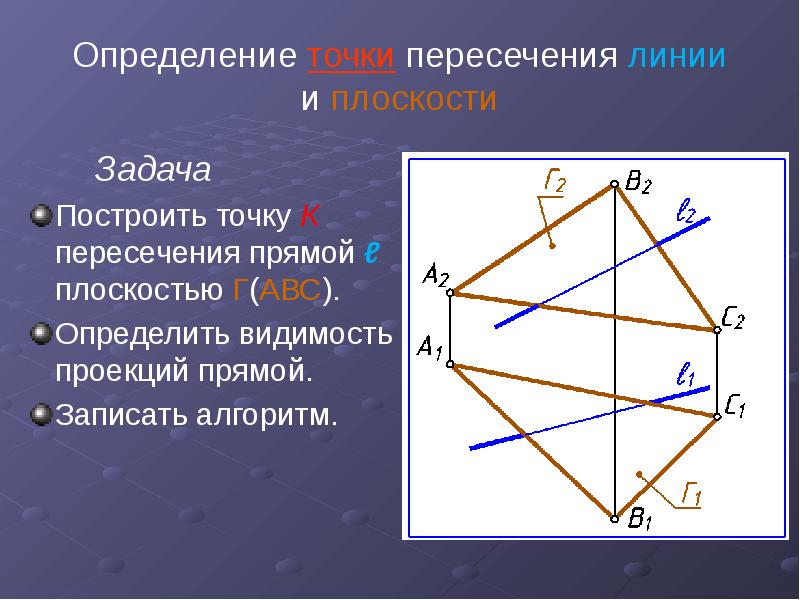

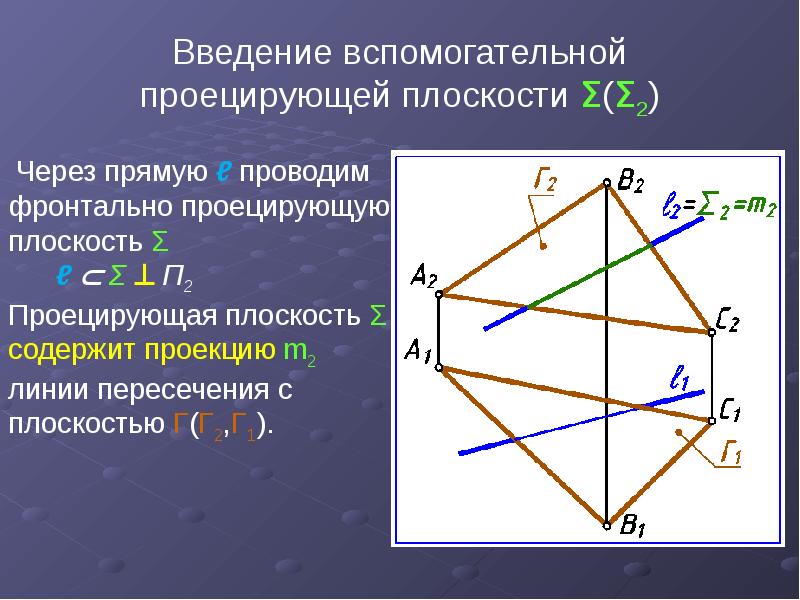

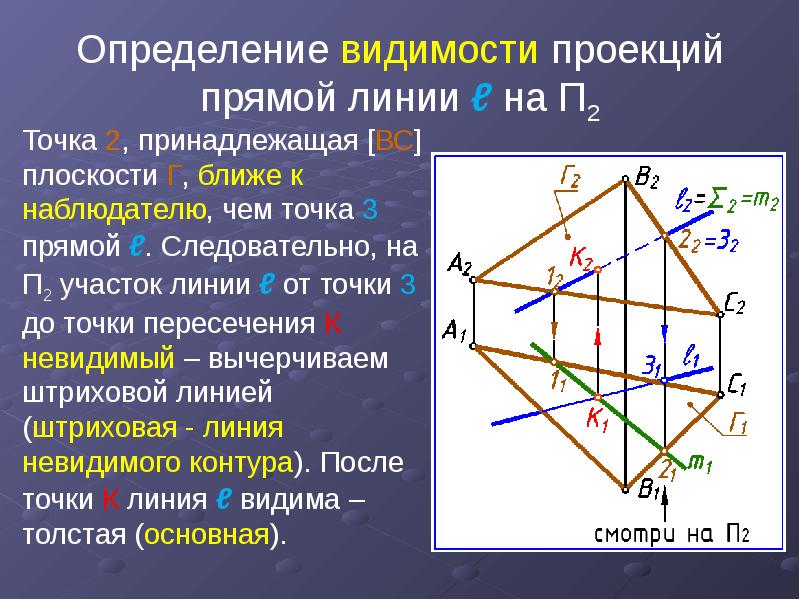

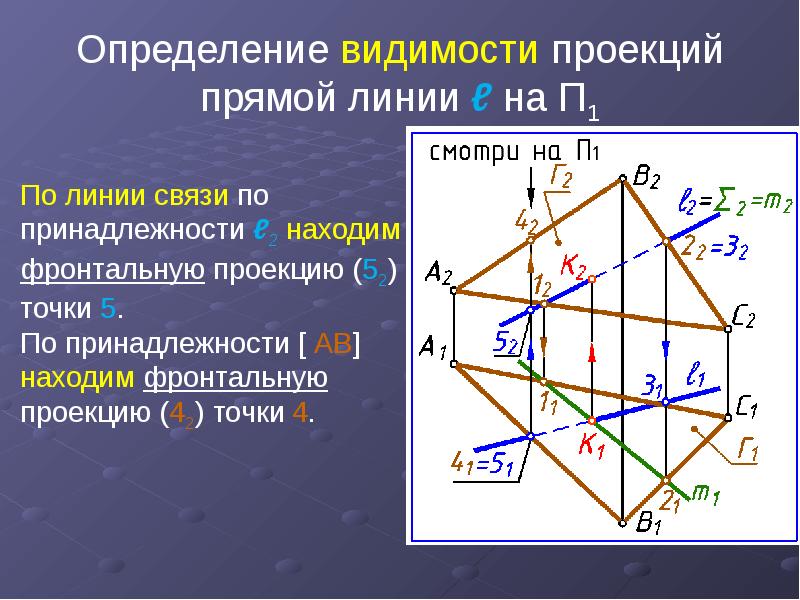

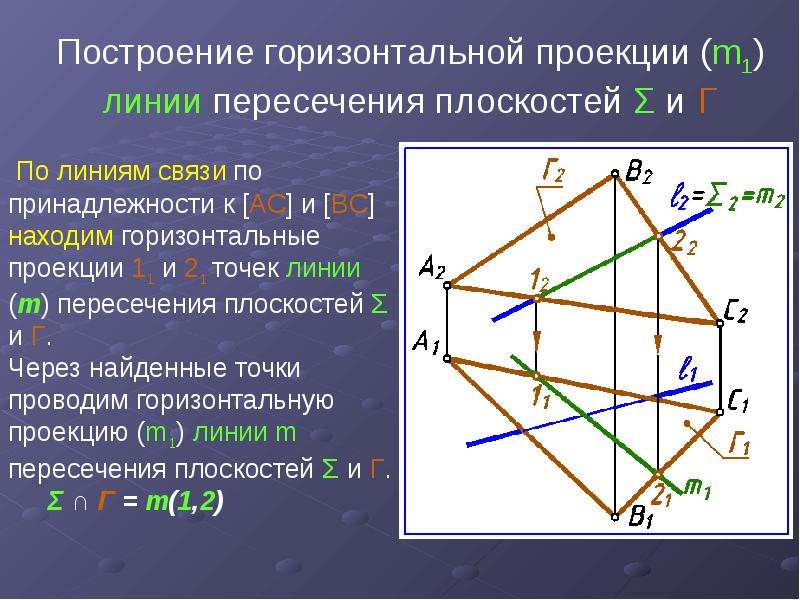

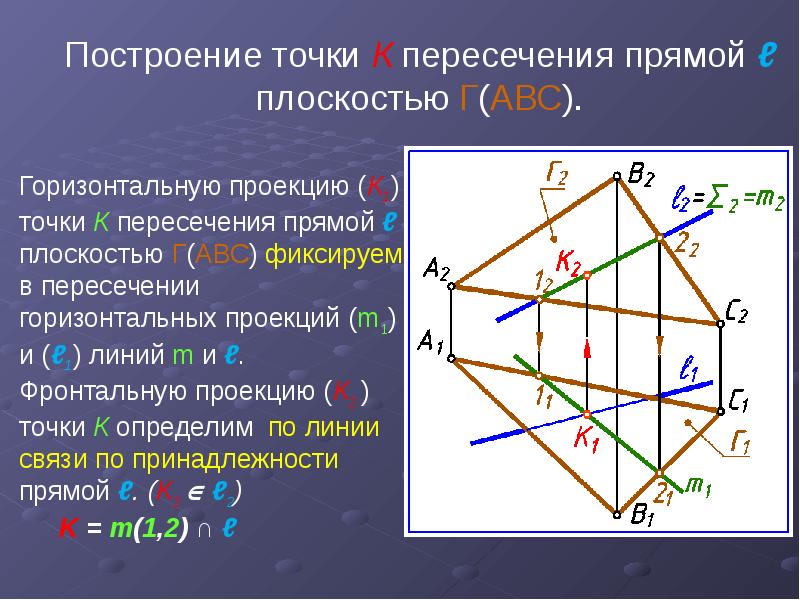

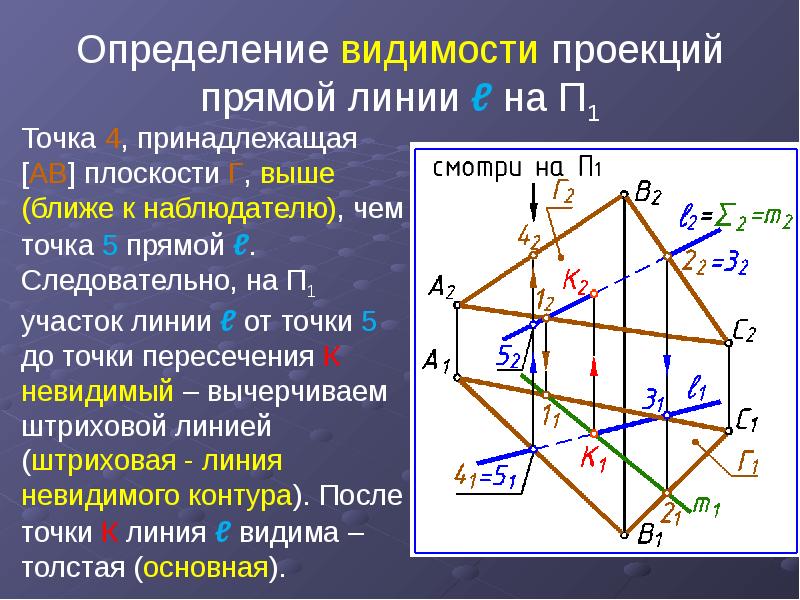

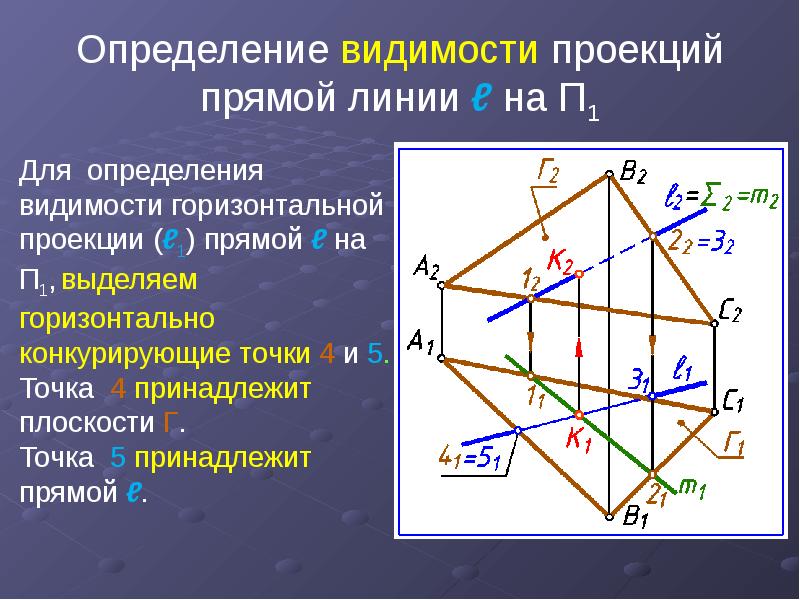

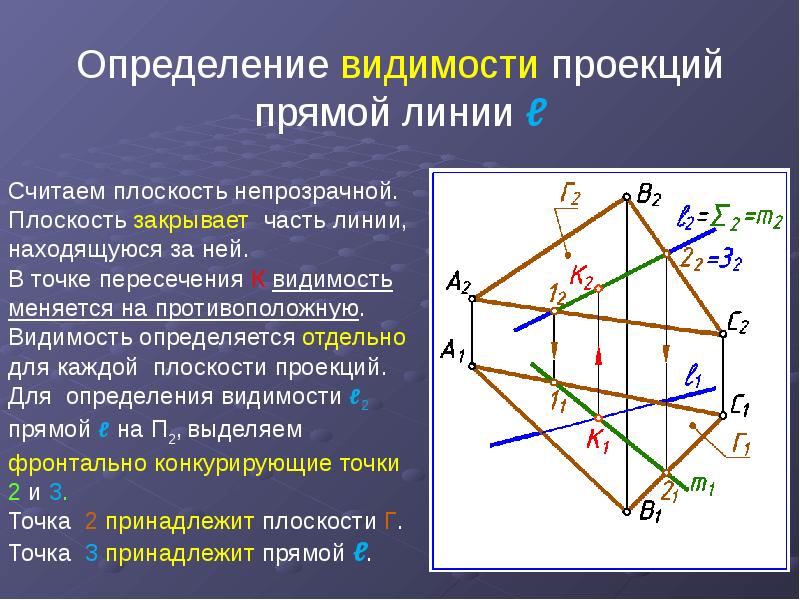

Определение точки пересечения линии и плоскости Задача Построить точку К пересечения прямой ℓ плоскостью Г(АВС). Определить видимость проекций прямой. Записать алгоритм.
