Вы можете ознакомиться и скачать презентацию на тему Презентация CanSat вводная. Доклад-сообщение содержит 33 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

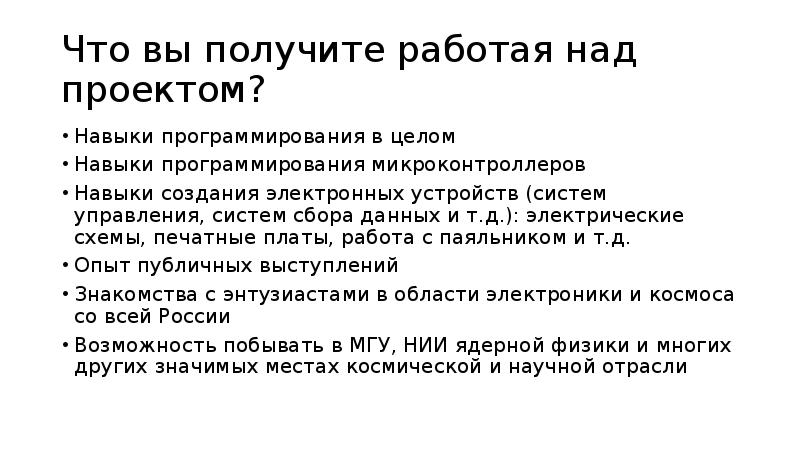

Что вы получите работая над проектом? Навыки программирования в целом Навыки программирования микроконтроллеров Навыки создания электронных устройств (систем управления, систем сбора данных и т.д.): электрические схемы, печатные платы, работа с паяльником и т.д. Опыт публичных выступлений Знакомства с энтузиастами в области электроники и космоса со всей России Возможность побывать в МГУ, НИИ ядерной физики и многих других значимых местах космической и научной отрасли

Слайд 3

Описание слайда:

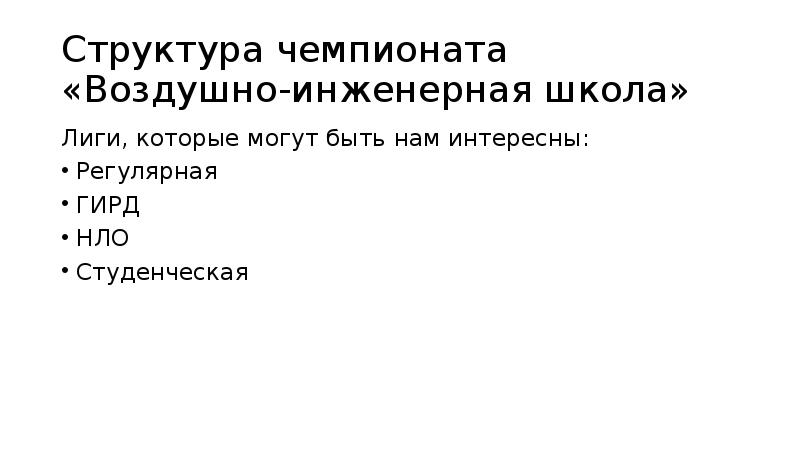

Структура чемпионата «Воздушно-инженерная школа» Лиги, которые могут быть нам интересны: Регулярная ГИРД НЛО Студенческая

Слайд 4

Описание слайда:

Регулярная лига

Слайд 5

Описание слайда:

Основные требования Масса аппарата: 350г, габариты – банка от газировки Аппарат должен быть оборудован парашютом или иным устройством, обеспечивающим плавный спуск. Скорость спуска (5 м/с—11 м/с) Обязательные исследовательские задачи, заложенные в конструктор: измерение температуры и давления на траектории спуска, получение интерпретация данных с 3х осевого акселерометра, передача данных по радиоканалу Дополнительные исследовательские и/или инженерные задачи участники определяют самостоятельно.

Слайд 6

Описание слайда:

Из чего должен состоять аппарат?

Слайд 7

Описание слайда:

Типичный состав аппарата Конструкция Плата с микроконтроллером Плата с датчиками (температура, давление, ускорение) Плата с приемо-передатчиком Плата(ы) с дополнительной миссией + механика дополнительной миссии (если нужна) Аккумуляторы Корпус

Слайд 8

Описание слайда:

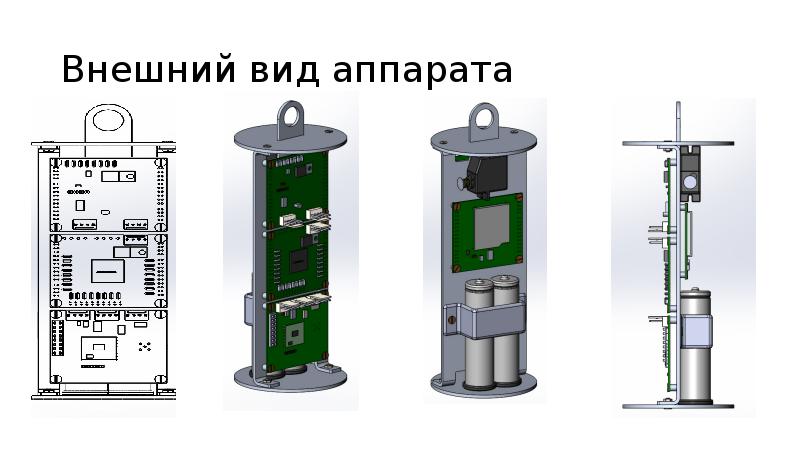

Внешний вид аппарата

Слайд 9

Описание слайда:

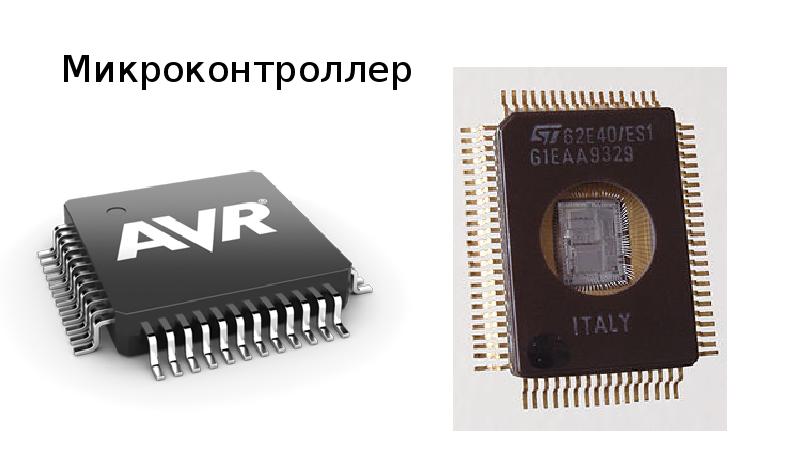

Микроконтроллер

Слайд 10

Описание слайда:

Микроконтроллер

Слайд 11

Описание слайда:

Датчики

Слайд 12

Описание слайда:

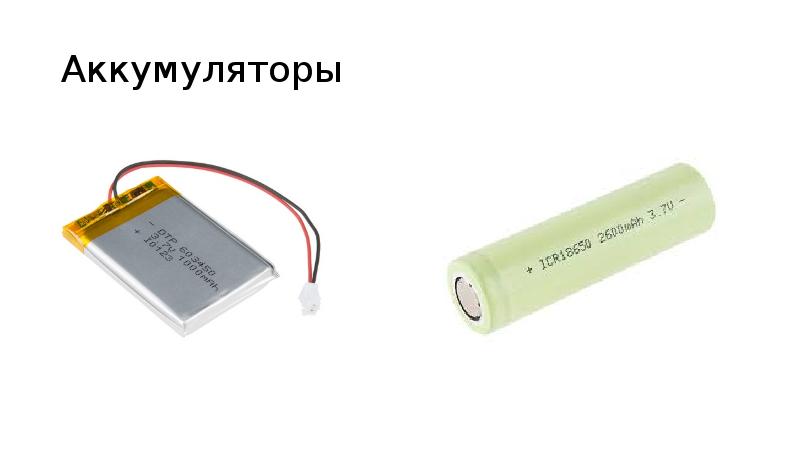

Аккумуляторы

Слайд 13

Описание слайда:

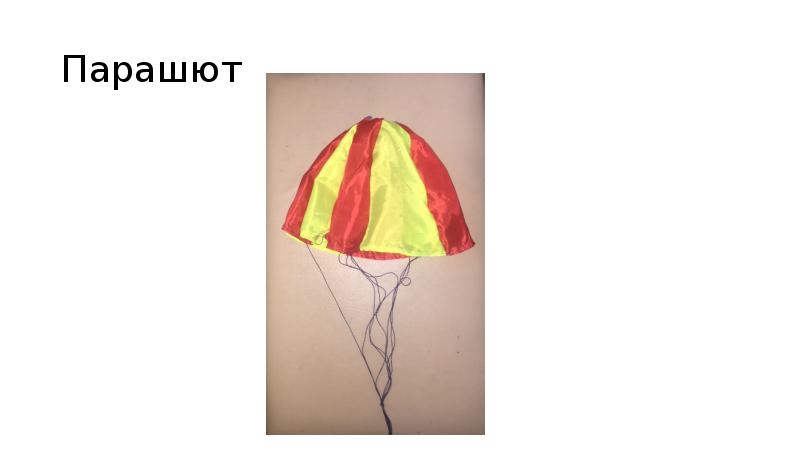

Парашют

Слайд 14

Описание слайда:

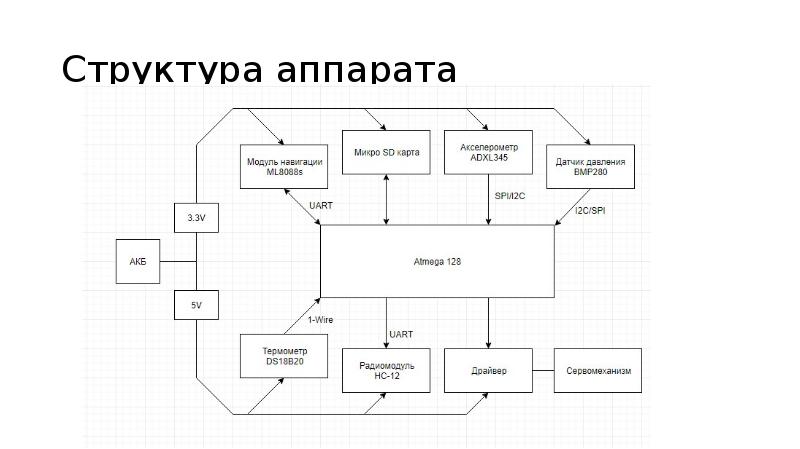

Структура аппарата

Слайд 15

Описание слайда:

ГИРД (младший, т.к. 1й раз)

Слайд 16

Описание слайда:

Выдержки из положения масса выводимого аппарата (далее – полезной нагрузки (ПН)) не менее 350 г; ПН имеет форму цилиндра диаметром 66 мм и высотой 200 мм; в номинации Младший ГИРД ПН должна выводиться на высоту не менее 200 метров с использованием двигателя РД 100 с вышибным зарядом; в номинации Старший ГИРД – на максимальную высоту с использованием двигателя РД 300 без вышибного заряда; в конструкции ракеты обязательным является наличие электроники, регистрирующей высоту полёта, скорость, ускорение и горизонтальное удаление от точки старта; обязательным условием является применение в составе конструкции РН системы спасения, обеспечивающей приземление конструкции и\или её составных элементов со скоростью не более 10 м/с; в составе РН по усмотрению команды могут использоваться бортовые системы, необходимые для обеспечения полёта, проведения исследований или решения выбранной дополнительной проектно-исследовательской задачи запуск РН может осуществляться как со специально разработанной пусковой установки (ПУ), так и со штатной ПУ, используемой для проведения Регулярной лиги чемпионата.

Слайд 17

Описание слайда:

НЛО

Слайд 18

Описание слайда:

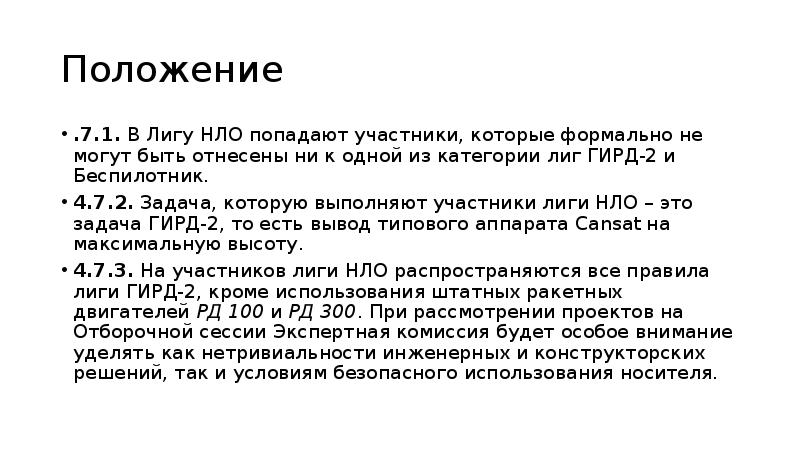

Положение .7.1. В Лигу НЛО попадают участники, которые формально не могут быть отнесены ни к одной из категории лиг ГИРД-2 и Беспилотник. 4.7.2. Задача, которую выполняют участники лиги НЛО – это задача ГИРД-2, то есть вывод типового аппарата Cansat на максимальную высоту. 4.7.3. На участников лиги НЛО распространяются все правила лиги ГИРД-2, кроме использования штатных ракетных двигателей РД 100 и РД 300. При рассмотрении проектов на Отборочной сессии Экспертная комиссия будет особое внимание уделять как нетривиальности инженерных и конструкторских решений, так и условиям безопасного использования носителя.

Слайд 19

Описание слайда:

Студенческая лига

Слайд 20

Описание слайда:

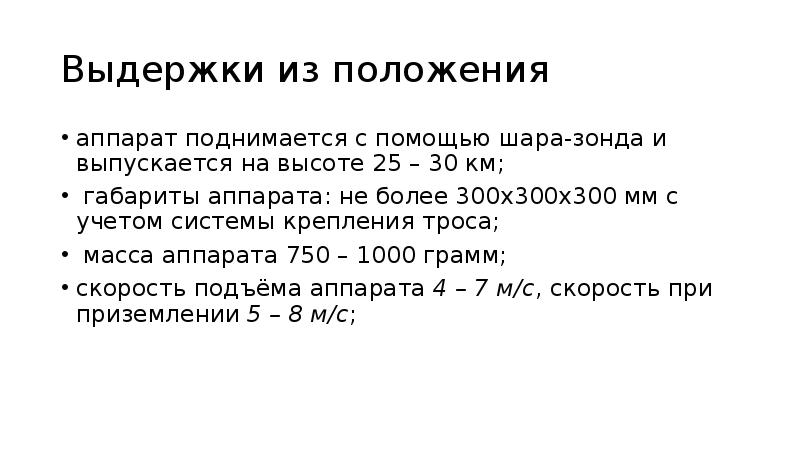

Выдержки из положения аппарат поднимается с помощью шара-зонда и выпускается на высоте 25 – 30 км; габариты аппарата: не более 300x300x300 мм с учетом системы крепления троса; масса аппарата 750 – 1000 грамм; скорость подъёма аппарата 4 – 7 м/с, скорость при приземлении 5 – 8 м/с;

Слайд 21

Описание слайда:

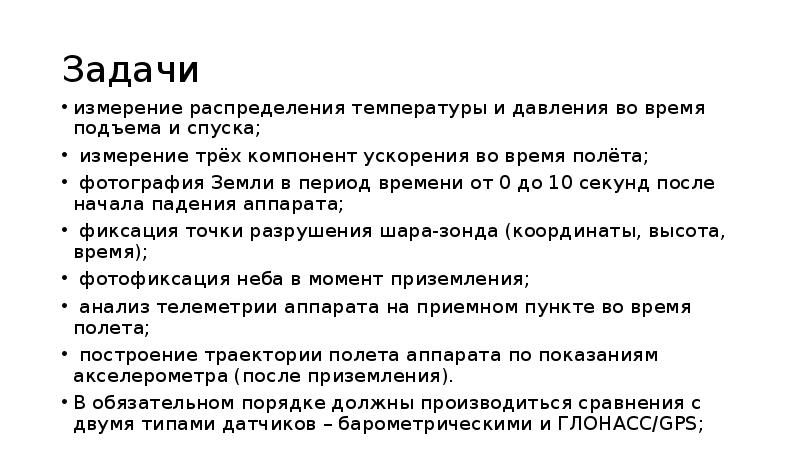

Задачи измерение распределения температуры и давления во время подъема и спуска; измерение трёх компонент ускорения во время полёта; фотография Земли в период времени от 0 до 10 секунд после начала падения аппарата; фиксация точки разрушения шара-зонда (координаты, высота, время); фотофиксация неба в момент приземления; анализ телеметрии аппарата на приемном пункте во время полета; построение траектории полета аппарата по показаниям акселерометра (после приземления). В обязательном порядке должны производиться сравнения с двумя типами датчиков – барометрическими и ГЛОНАСС/GPS;

Слайд 22

Описание слайда:

Что нужно делать в рамках проектов?

Слайд 23

Описание слайда:

Проектирование электроники (схемы и платы)

Слайд 24

Описание слайда:

Программирование (микроконтроллеров и ПК)

Слайд 25

Описание слайда:

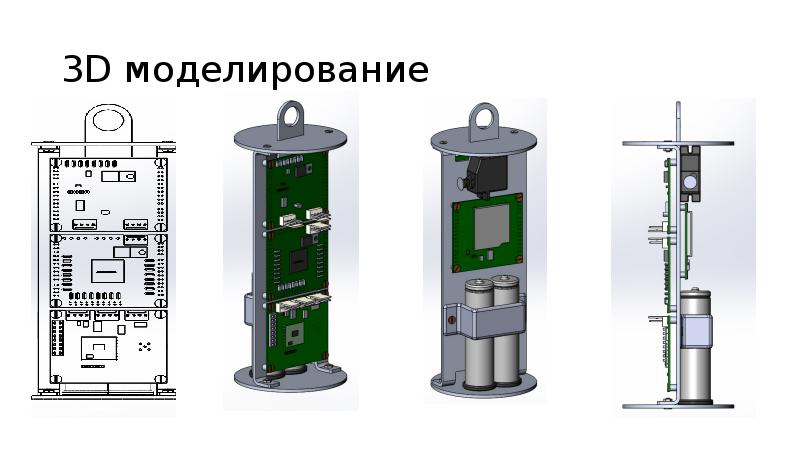

3D моделирование

Слайд 26

Описание слайда:

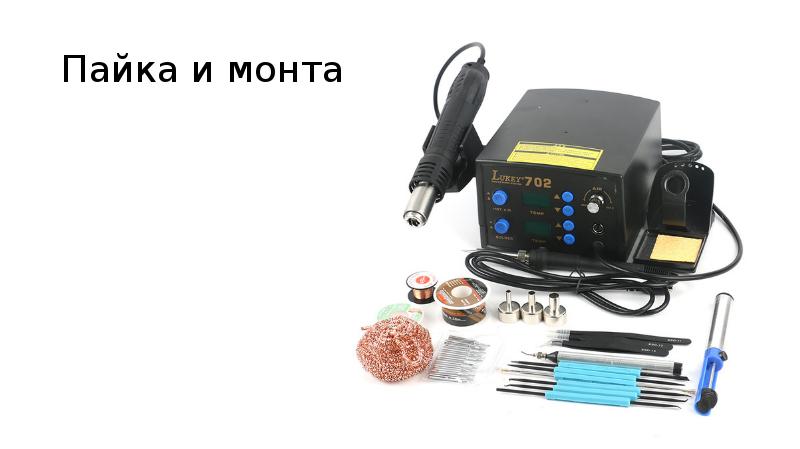

Пайка и монтаж

Слайд 27

Описание слайда:

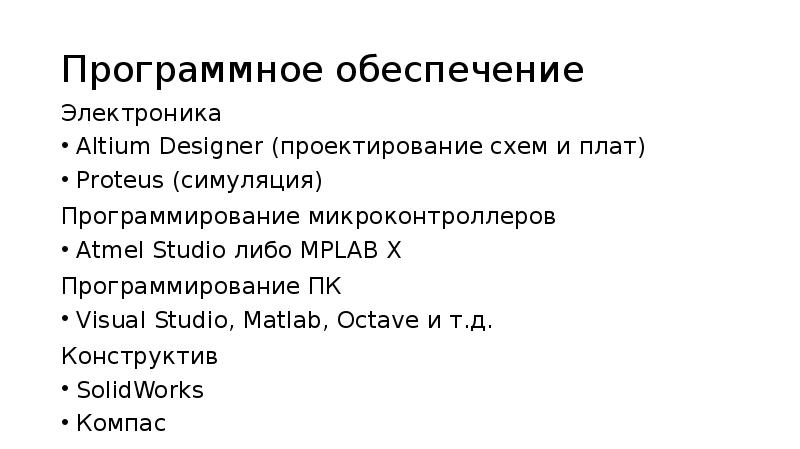

Программное обеспечение Электроника Altium Designer (проектирование схем и плат) Proteus (симуляция) Программирование микроконтроллеров Atmel Studio либо MPLAB X Программирование ПК Visual Studio, Matlab, Octave и т.д. Конструктив SolidWorks Компас

Слайд 28

Описание слайда:

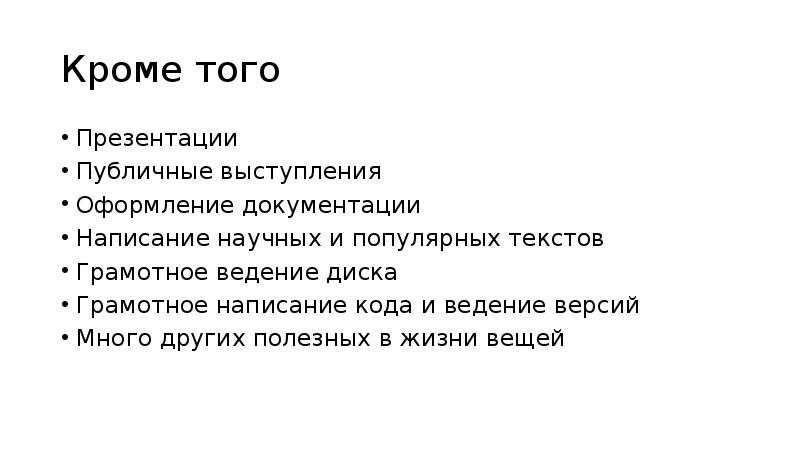

Кроме того Презентации Публичные выступления Оформление документации Написание научных и популярных текстов Грамотное ведение диска Грамотное написание кода и ведение версий Много других полезных в жизни вещей
