Вы можете ознакомиться и скачать презентацию на тему Приборы для измерения температуры воздуха и атмосферного давления. Их устройство, порядок работы. Доклад-сообщение содержит 18 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Приборы для измерения температуры воздуха и атмосферного давления. Их устройство, порядок работы. Подготовила Мацевич Анастасия Станиславовна 214 фл группа

Слайд 2

Описание слайда:

Цели Определение средней температуры воздуха в помещении и равномерности ее распределения . Определения атмосферного давления Гигиеническая оценка температуры воздуха и атмосферного давления

Слайд 3

Описание слайда:

Температура воздуха –это физическое свойство воздуха , характеризующее степень нагрева или охлаждение воздуха или характеризующееся движения и соударения молекул. Температура воздуха зависит от : Климатической зоны ; сезона года ; Времени суток .

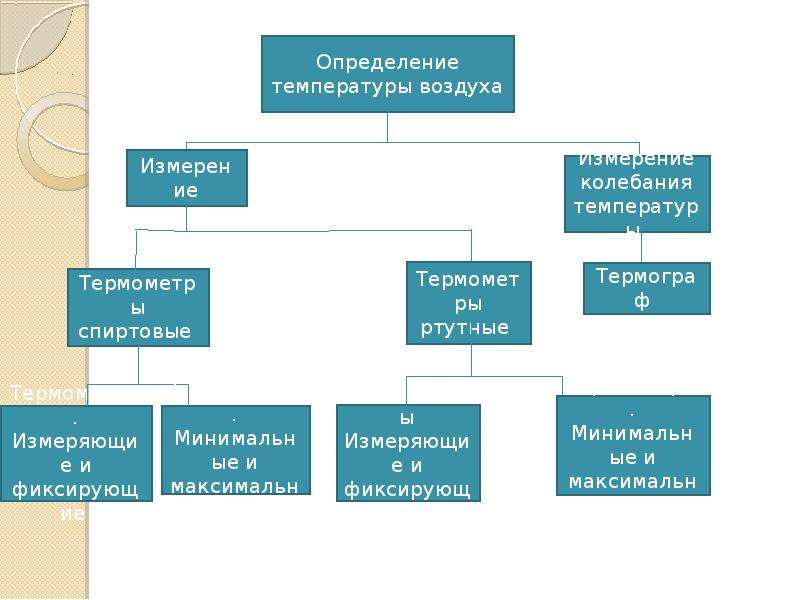

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

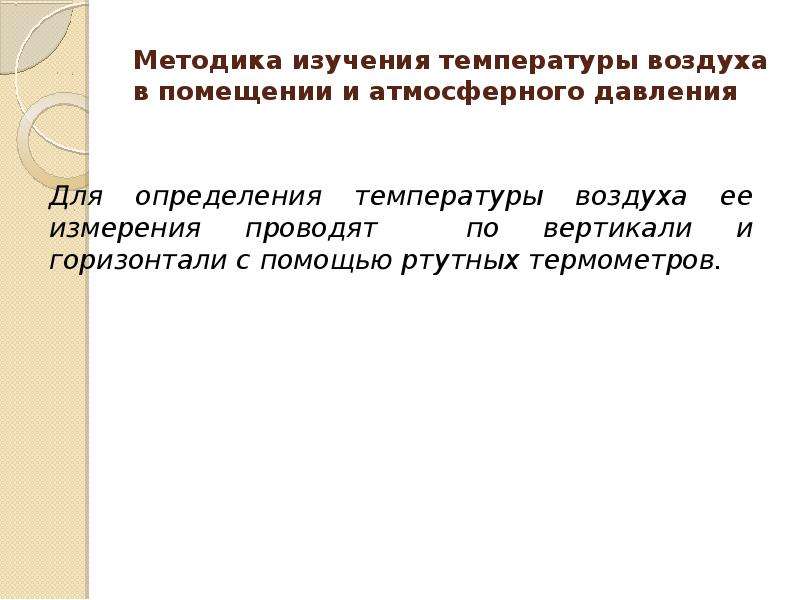

Методика изучения температуры воздуха в помещении и атмосферного давления Для определения температуры воздуха ее измерения проводят по вертикали и горизонтали с помощью ртутных термометров.

Слайд 6

Описание слайда:

Термометры размещают на штативах по Вертикали лаборатории в 3-х точках : На высоте 10-20 см от пола уровень расположения ног), 1,0м (на рабочей поверхности стола – уровень расположения рук) 1.5м (уровень расположения головы)

Слайд 7

Описание слайда:

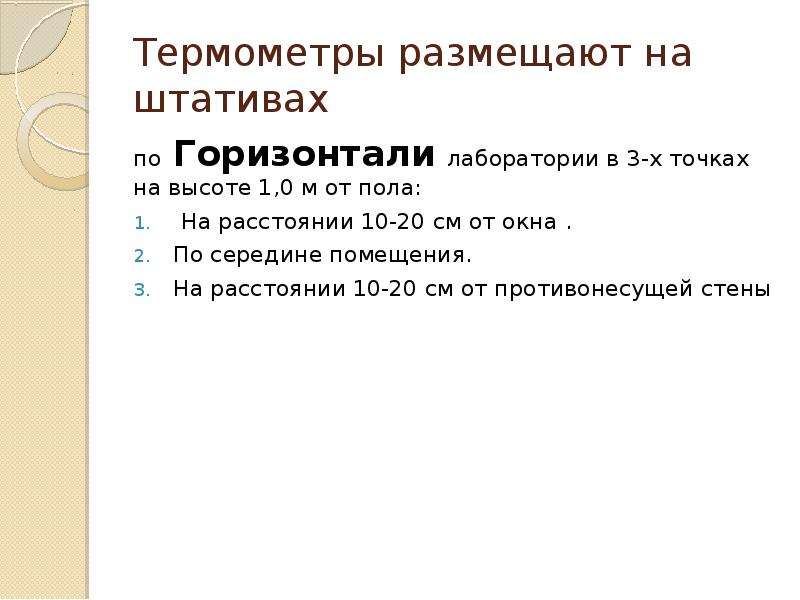

Термометры размещают на штативах по Горизонтали лаборатории в 3-х точках на высоте 1,0 м от пола: На расстоянии 10-20 см от окна . По середине помещения. На расстоянии 10-20 см от противонесущей стены

Слайд 8

Описание слайда:

Расчет параметров температурного режима воздуха помещений : + ++ tcp.= Перепад температуры по вертикали : tверт. = с) перепад температуры по вертикале : + - + 2 2 tгризонт.=

Слайд 9

Описание слайда:

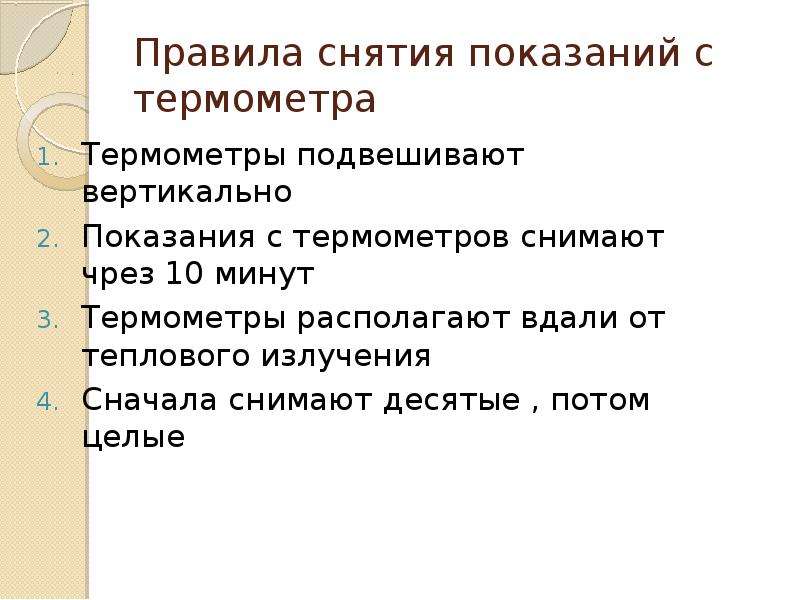

Правила снятия показаний с термометра Термометры подвешивают вертикально Показания с термометров снимают чрез 10 минут Термометры располагают вдали от теплового излучения Сначала снимают десятые , потом целые

Слайд 10

Описание слайда:

Температура воздуха в помещении должна составлять 18-24 Температура воздуха в помещении должна составлять 18-24 Для составления протокола необходимо отметить : Помещение ,его вид и назначение : Дата и время измерений :

Слайд 11

Описание слайда:

Гигиеническая оценка температуры воздуха в помещении А)Данные собственных измерений : Б)Расчет средней температуры tср.= В)Гигиенические показания: перепад по вертикали ; перепад по вертикали Заключение :

Слайд 12

Описание слайда:

РЕКОМЕНДУЕМЫЕ ВЕЛИЧИНЫ СРЕДНИХ ТЕМПЕРАТУР ДЛЯ РАЗЛИЧНЫХ ПОМЕЩЕНИЙ Вид помещения Средняя температура воздуха ˚С Жилые помещения 18-20 Учебные лаборатории классы 17-19 Аудитории, залы 16-18 Физкультурные залы 12-16 Ванные комнаты, бассейн 20-23 Врачебные кабинеты 20-24 Операционные 24-30 Палаты для соматических больных 20-23 Палаты для ожоговых больных 26-30 СРЕДНЕСУТОЧНАЯ ТЕМПЕРАТУРА - это измерения температуры, выполненные через равные промежутки 3-4 раза в сутки.

Слайд 13

Описание слайда:

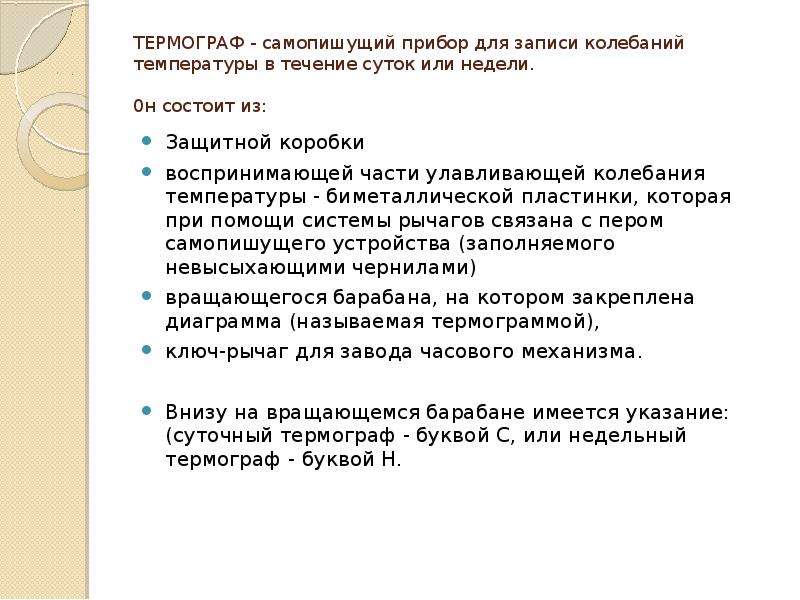

ТЕРМОГРАФ - самопишущий прибор для записи колебаний температуры в течение суток или недели. 0н состоит из: Защитной коробки воспринимающей части улавливающей колебания температуры - биметаллической пластинки, которая при помощи системы рычагов связана с пером самопишущего устройства (заполняемого невысыхающими чернилами) вращающегося барабана, на котором закреплена диаграмма (называемая термограммой), ключ-рычаг для завода часового механизма. Внизу на вращающемся барабане имеется указание: (суточный термограф - буквой С, или недельный термограф - буквой Н.

Слайд 14

Описание слайда:

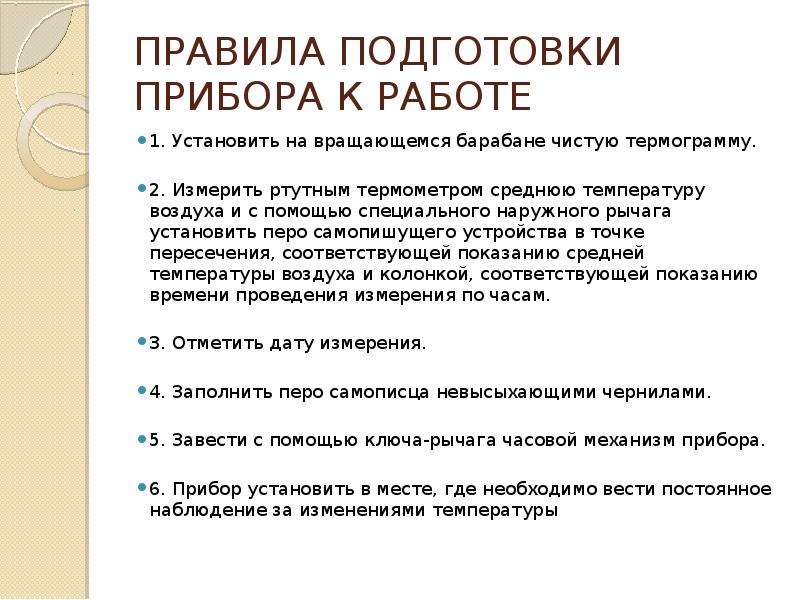

ПРАВИЛА ПОДГОТОВКИ ПРИБОРА К РАБОТЕ 1. Установить на вращающемся барабане чистую термограмму. 2. Измерить ртутным термометром среднюю температуру воздуха и с помощью специального наружного рычага установить перо самопишущего устройства в точке пересечения, соответствующей показанию средней температуры воздуха и колонкой, соответствующей показанию времени проведения измерения по часам. 3. Отметить дату измерения. 4. Заполнить перо самописца невысыхающими чернилами. 5. Завести с помощью ключа-рычага часовой механизм прибора. 6. Прибор установить в месте, где необходимо вести постоянное наблюдение за изменениями температуры

Слайд 15

Описание слайда:

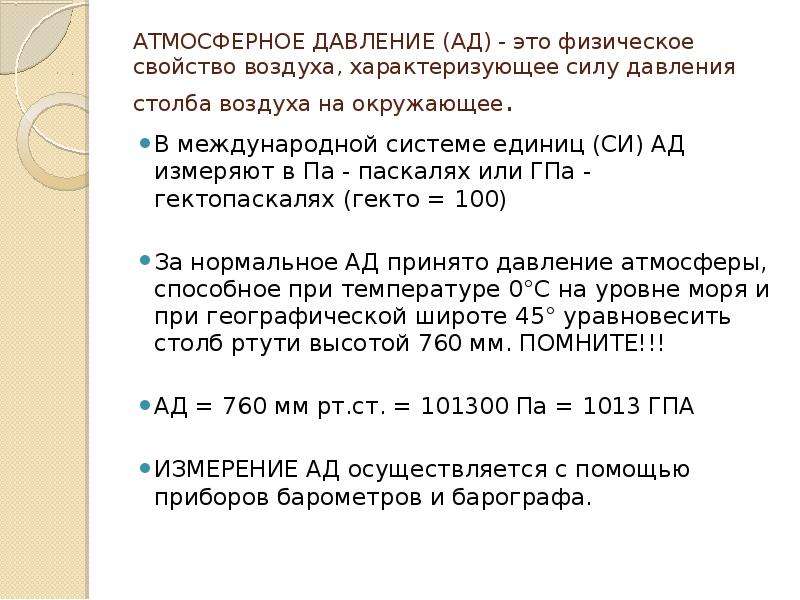

АТМОСФЕРНОЕ ДАВЛЕНИЕ (АД) - это физическое свойство воздуха, характеризующее силу давления столба воздуха на окружающее. В международной системе единиц (СИ) АД измеряют в Па - паскалях или ГПа - гектопаскалях (гекто = 100) За нормальное АД принято давление атмосферы, способное при температуре 0°С на уровне моря и при географической широте 45° уравновесить столб ртути высотой 760 мм. ПОМНИТЕ!!! АД = 760 мм рт.ст. = 101300 Па = 1013 ГПА ИЗМЕРЕНИЕ АД осуществляется с помощью приборов барометров и барографа.

Слайд 16

Описание слайда:

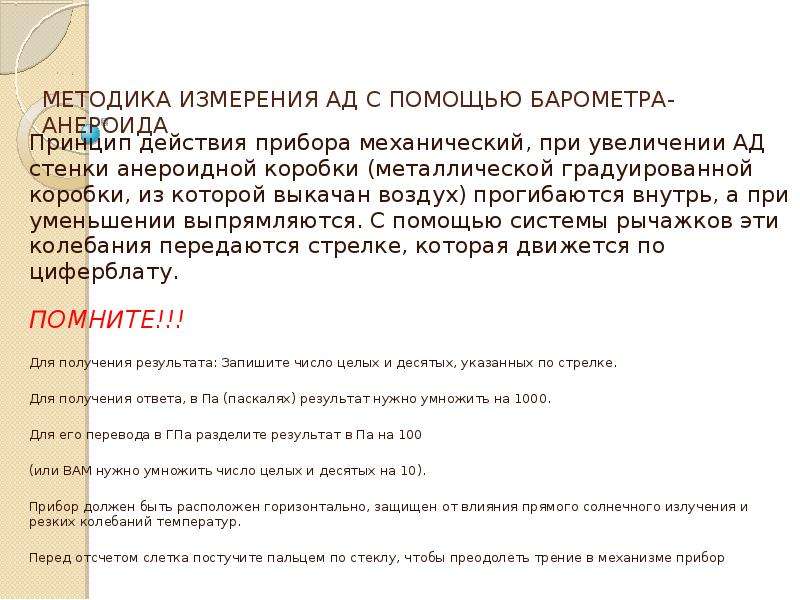

МЕТОДИКА ИЗМЕРЕНИЯ АД С ПОМОЩЬЮ БАРОМЕТРА-АНЕРОИДА Принцип действия прибора механический, при увеличении АД стенки анероидной коробки (металлической градуированной коробки, из которой выкачан воздух) прогибаются внутрь, а при уменьшении выпрямляются. С помощью системы рычажков эти колебания передаются стрелке, которая движется по циферблату. ПОМНИТЕ!!! Для получения результата: Запишите число целых и десятых, указанных по стрелке. Для получения ответа, в Па (паскалях) результат нужно умножить на 1000. Для его перевода в ГПа разделите результат в Па на 100 (или ВАМ нужно умножить число целых и десятых на 10). Прибор должен быть расположен горизонтально, защищен от влияния прямого солнечного излучения и резких колебаний температур. Перед отсчетом слетка постучите пальцем по стеклу, чтобы преодолеть трение в механизме прибор

Слайд 17

Описание слайда:

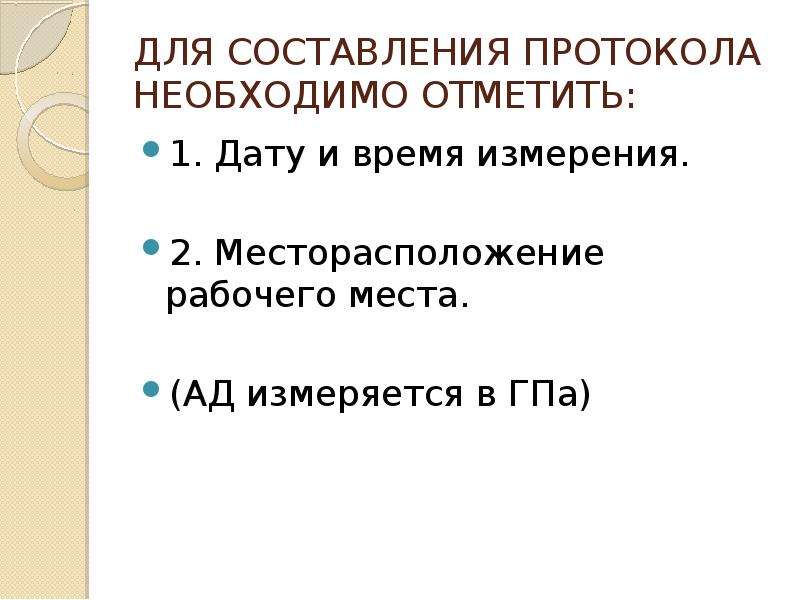

ДЛЯ СОСТАВЛЕНИЯ ПРОТОКОЛА НЕОБХОДИМО ОТМЕТИТЬ: 1. Дату и время измерения. 2. Месторасположение рабочего места. (АД измеряется в ГПа)

Слайд 18

Описание слайда:

БАРОГРАФ - самопишущий прибор для записи колебаний атмосферного давления в течение суток или недели. Он состоит из: защитной коробки; воспринимающей части улавливающей колебания атмосферного давления - металлической гофрированной коробки, из которой выкачан воздух; вращающегося барабана, на котором закреплена диаграмма (называемая барограммой), ключ-рычаг для завода часового механизма. Внизу на вращающемся барабане имеется указание суточный гигрограф - буквой С, или недельный гигрограф - буквой - Н. Правила работы барографа аналогичны работе термографа.
