Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Применение результатов промыслового, геофизического и гидродинамического контроля. Доклад-сообщение содержит 64 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Управление разработкой месторождений

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

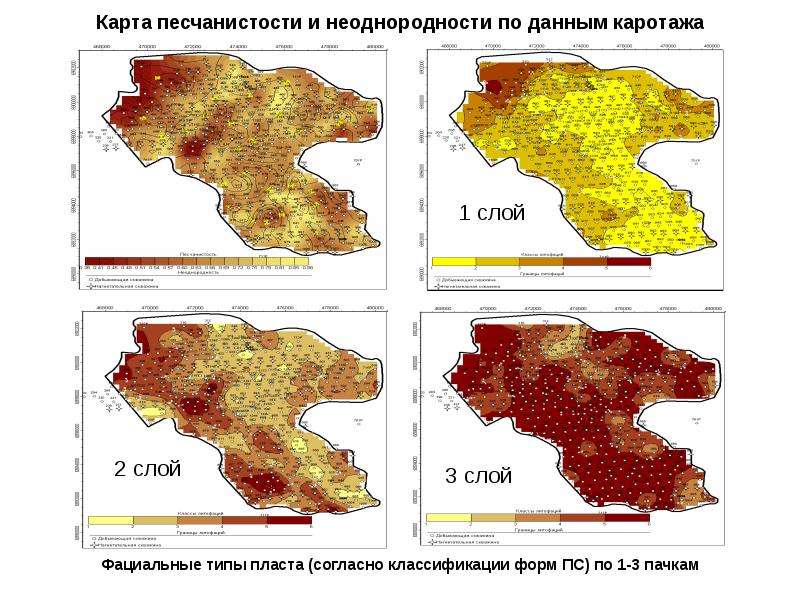

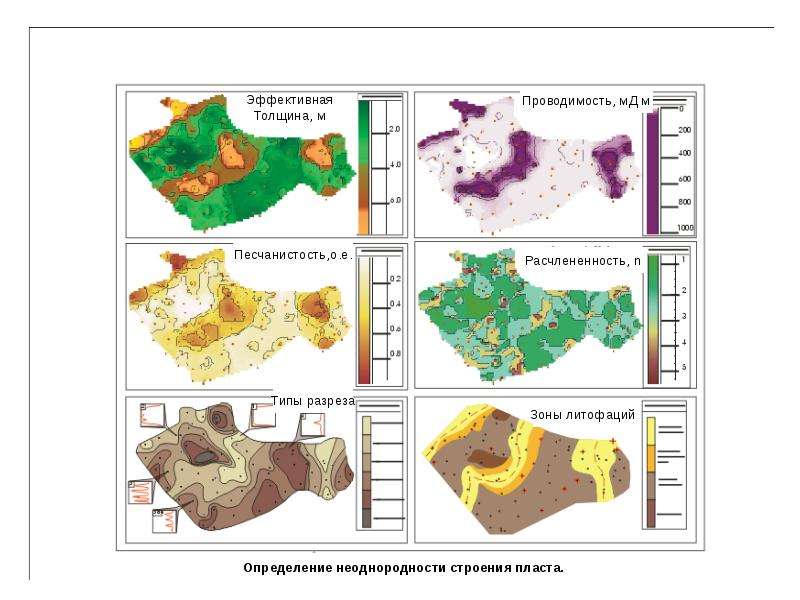

Геологическая модель

Слайд 12

Описание слайда:

Адаптация к результатам ГДИС

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

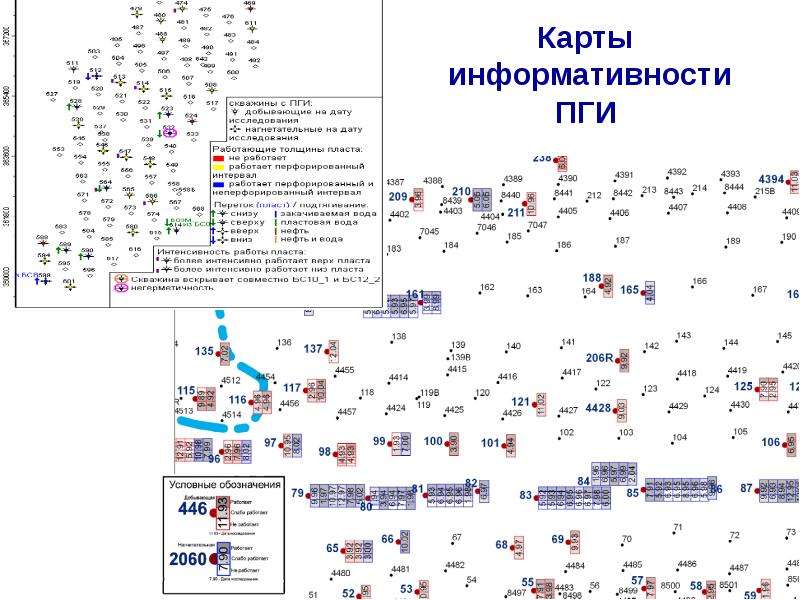

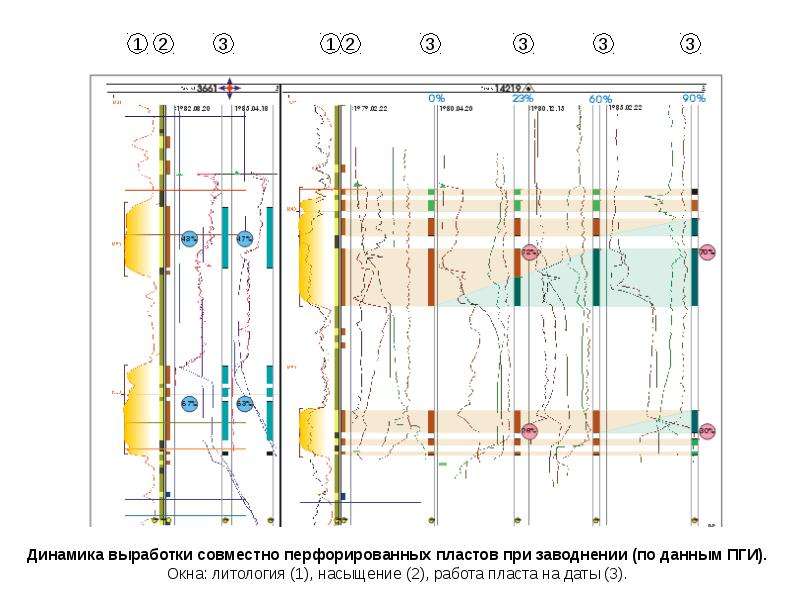

Адаптация к результатам ПГИ

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Воспроизведение истории по скважинам

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Выводы по адаптации модели Итерационный подход к созданию модели Расширенный комплекс и объем исследований; тщательный промыслово-геофизический контроль Увеличение достоверности поля проницаемости и модели в целом Достоверная модель залежи, эффективное управление резервуаром

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

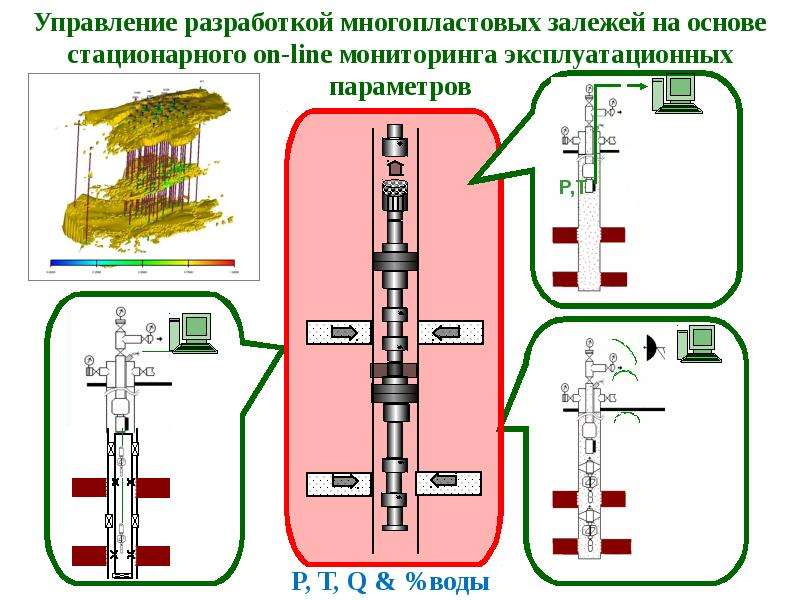

SMART WELLS – управление работой скважин

Слайд 29

Описание слайда:

«Интеллектуальная скважина» - необходимость в условиях новой технологической революции в нефтедобычи В 2010-2011г. Российские компании перешли рубеж разработки нефтяных месторождений с фильтрационными свойствами ниже 0.5-1.0 мД и Кн_своб_нач=0.2-0.25 В России открыты колоссальные геологические запасы нефти в низкопроницаемых коллекторах: ачимовские, баженовские и др. отложениях. Сделать их извлекаемыми и рентабельными – задача современной инженерии Способы разработки таких объектов могут быть только комплексными: Нетрадиционные системы ППД Циклическая разработка и эксплуатация сложных по заканчиванию скважин Горизонтальные и многоствольные скважины с множественными ГРП Диагностика и управление трещинами ГРП и «автоГРП» (нагнетательный фонд) Эксплуатация скважин, оборудованных системами совместно-раздельной эксплуатации (ОРЭ) Горизонтальные и наклонно-направленные скважины с дистанционными системами управления контроля притока (УКП – эквалайзеры) Скважины, максимально обустроенные глубинными и наземными стационарными ИИС с дистанционной (on-line) телеметрией Экономичные «интеллектуальные» скважины (несопоставимые со стоимостью зарубежных аналогов, применяемых при эксплуатации шельфов с платформ) Ведение разработки месторождений по принципу «интеллектуального месторождения» (с дистанционным управлением разработки из аналитического центра на основе ПДГТМ)

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

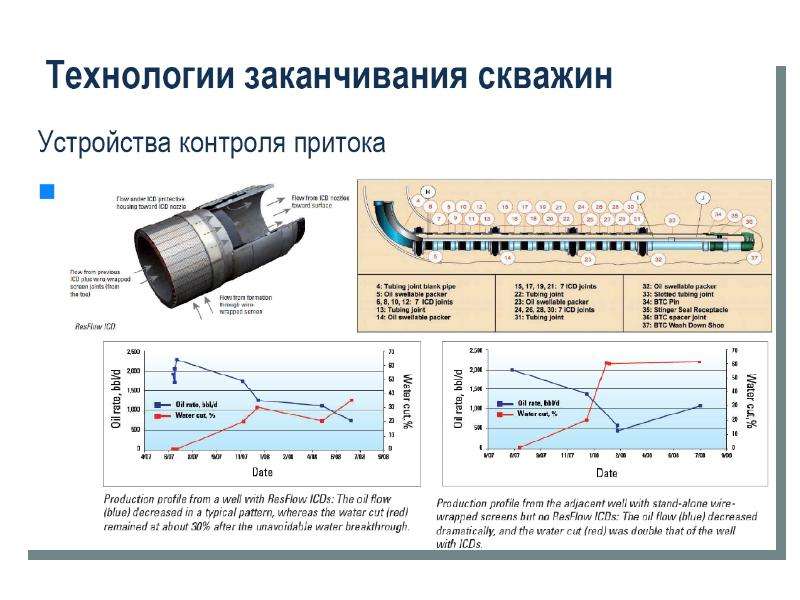

Основные элементы управляемого оборудования УКП на примере оборудования Welltec

Слайд 35

Описание слайда:

Описание пилотного проекта ГПН НТЦ «интеллектуальная скважина»

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

ТЕХНОЛОГИЯ ДИНАМИЧЕСКОГО АНАЛИЗА РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ (промысловых, геофизических, гидродинамических): 1. Детализация геологической 3D-модели (ГИС, сейсмика) 2. Комплексный анализ промысловых данных и межскважинных исследований (ГДП, трассирование) 3. Анализ результатов ПГИ (включая оценки Кнг-тек) 4. Анализ результатов ГДИС (включая оценки ФЕС пласта, радиальной неоднородности, геометрии залежи) 5. Настройка (экспертиза) гидродинамической модели по параметрам ФЕС (карты-кубы Кпр по ГДИС-ПГИ-ГИС)
