ТЕМА 3: " НАСОСЫ ТЕХНИЧЕСКИХ СРЕДСТВ СЛУЖБЫ ГОРЮЧЕГО " ЗАНЯТИЕ 2: "Принципы работы насосов. Рабочие характеристики центробежных и вихревых насосов".

Слайд 2

Описание слайда:

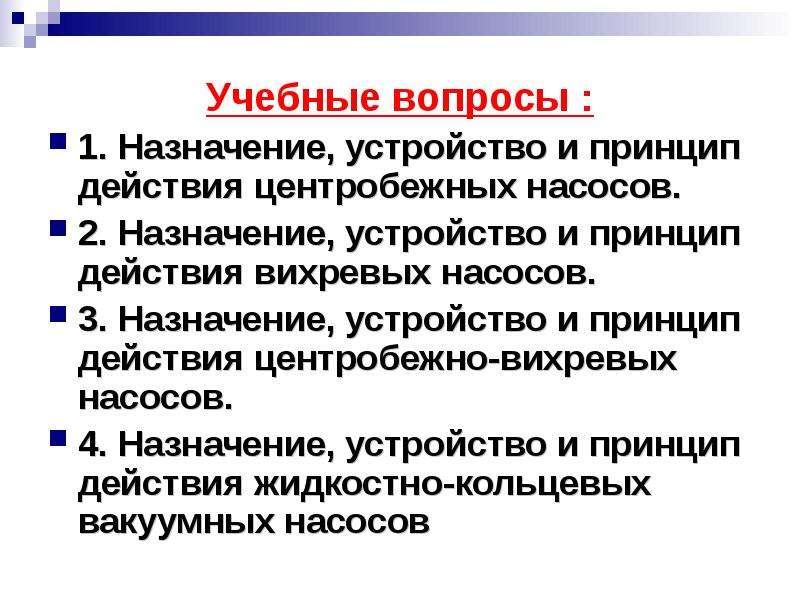

Учебные вопросы : Учебные вопросы : 1. Назначение, устройство и принцип действия центробежных насосов. 2. Назначение, устройство и принцип действия вихревых насосов. 3. Назначение, устройство и принцип действия центробежно-вихревых насосов. 4. Назначение, устройство и принцип действия жидкостно-кольцевых вакуумных насосов

Слайд 3

Описание слайда:

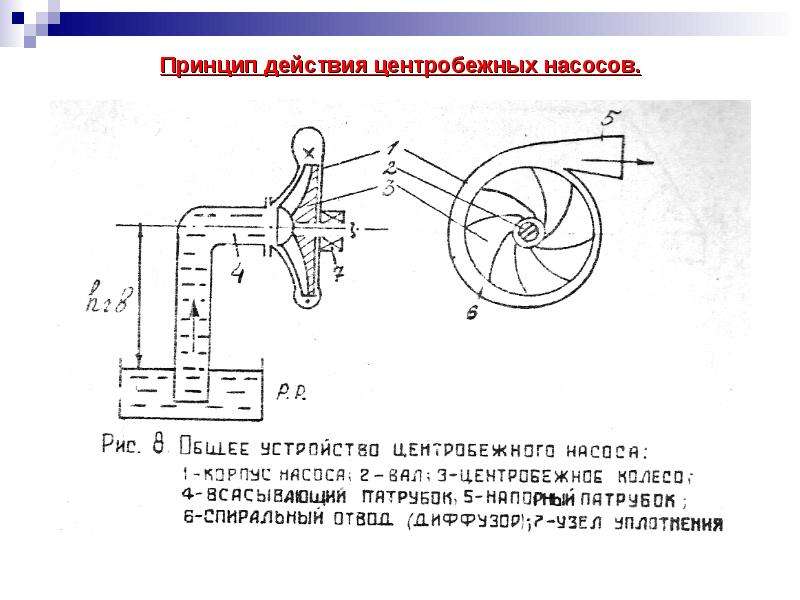

Принцип действия центробежных насосов.

Слайд 4

Описание слайда:

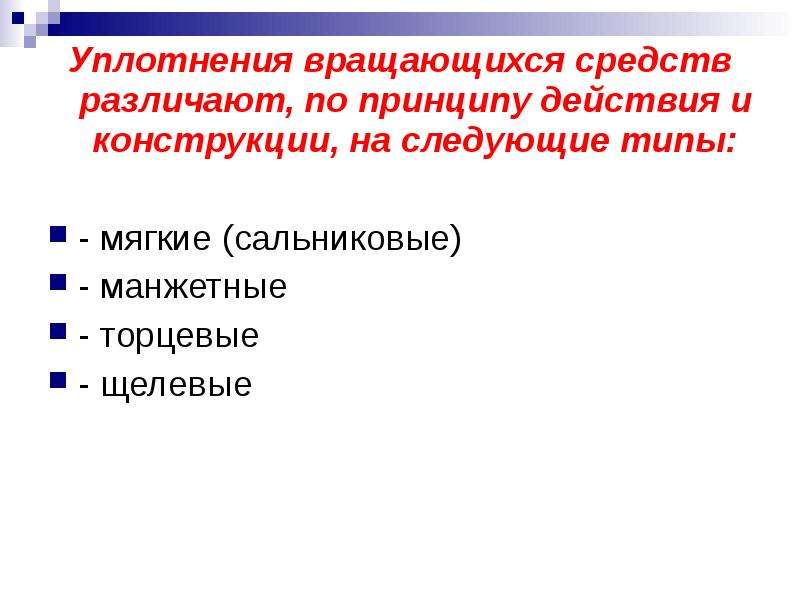

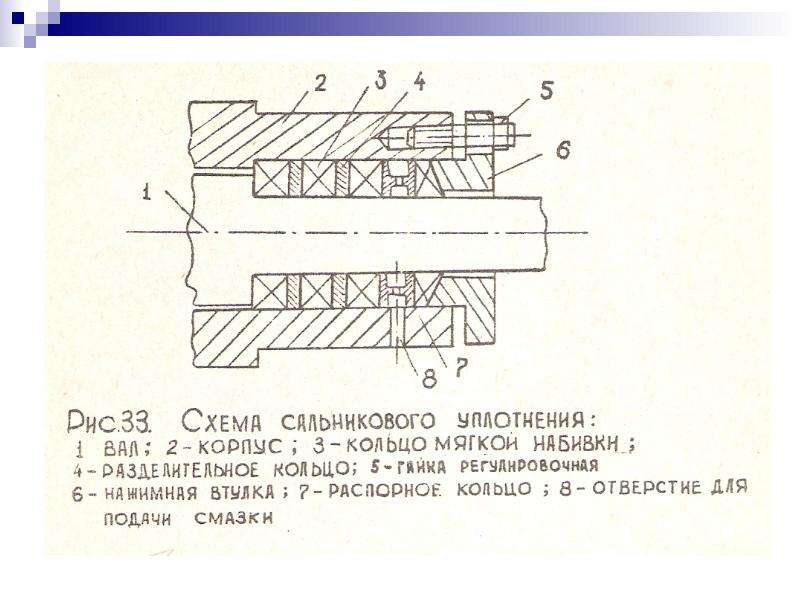

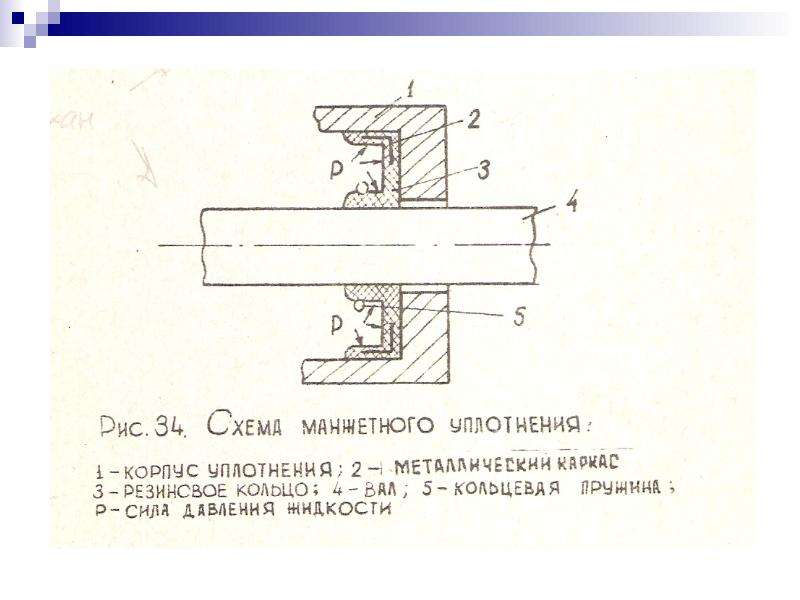

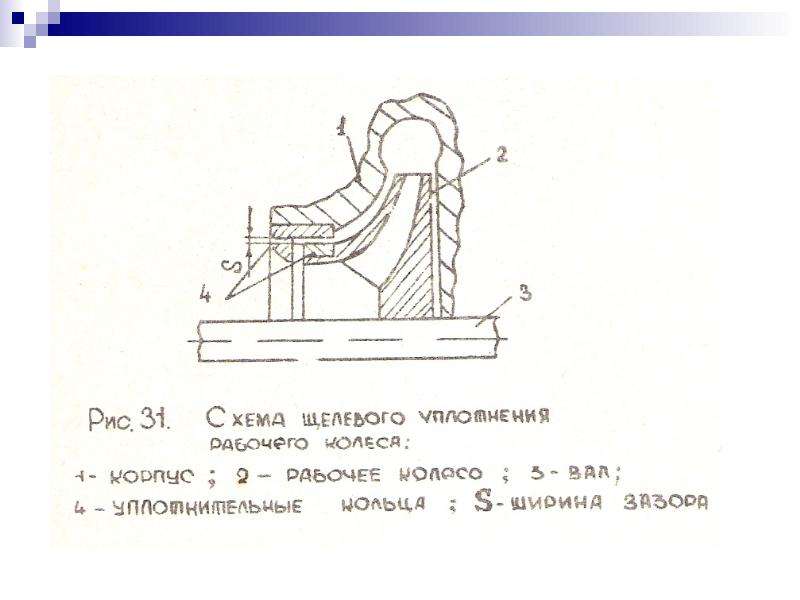

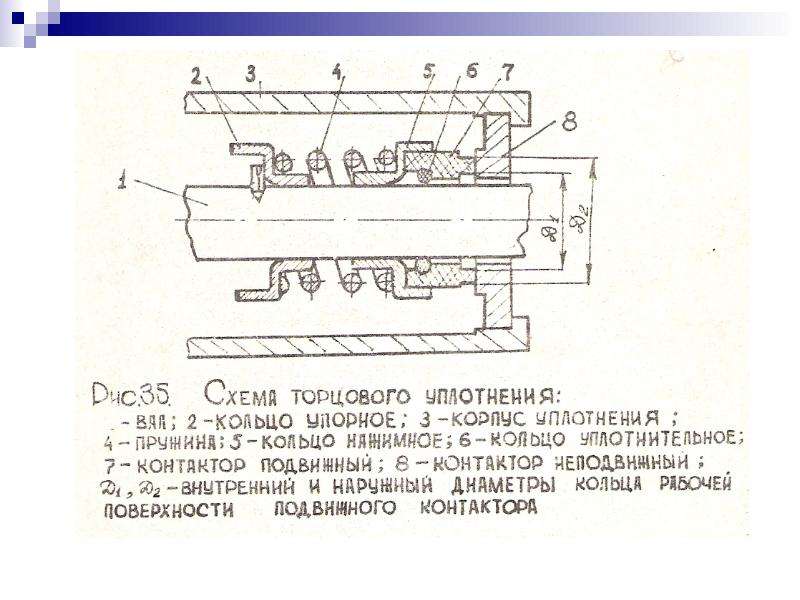

Уплотнения вращающихся средств различают, по принципу действия и конструкции, на следующие типы: Уплотнения вращающихся средств различают, по принципу действия и конструкции, на следующие типы: - мягкие (сальниковые) - манжетные - торцевые - щелевые

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

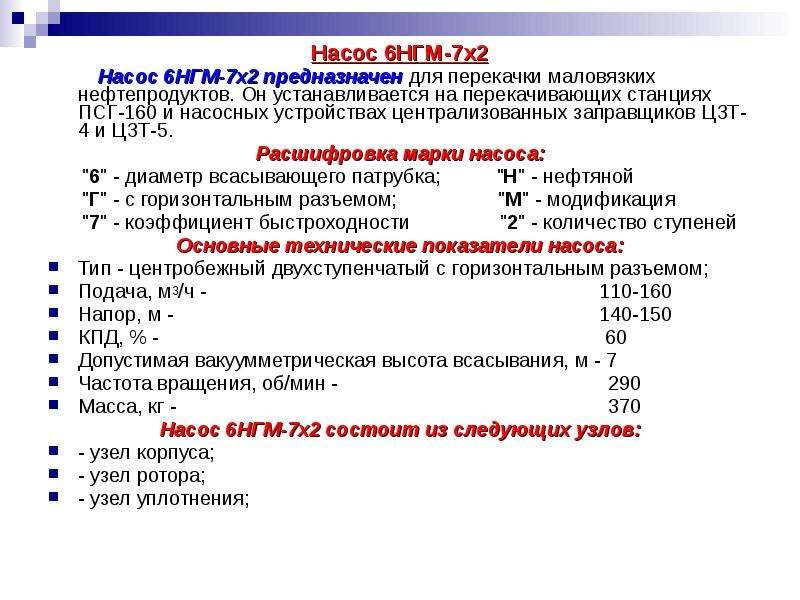

Насос 6НГМ-7х2 Насос 6НГМ-7х2 Насос 6НГМ-7х2 предназначен для перекачки маловязких нефтепродуктов. Он устанавливается на перекачивающих станциях ПСГ-160 и насосных устройствах централизованных заправщиков ЦЗТ-4 и ЦЗТ-5. Расшифровка марки насоса: "6" - диаметр всасывающего патрубка; "Н" - нефтяной "Г" - с горизонтальным разъемом; "М" - модификация "7" - коэффициент быстроходности "2" - количество ступеней Основные технические показатели насоса: Тип - центробежный двухступенчатый с горизонтальным разъемом; Подача, м3/ч - 110-160 Напор, м - 140-150 КПД, % - 60 Допустимая вакуумметрическая высота всасывания, м - 7 Частота вращения, об/мин - 290 Масса, кг - 370 Насос 6НГМ-7х2 состоит из следующих узлов: - узел корпуса; - узел ротора; - узел уплотнения;

Слайд 10

Описание слайда:

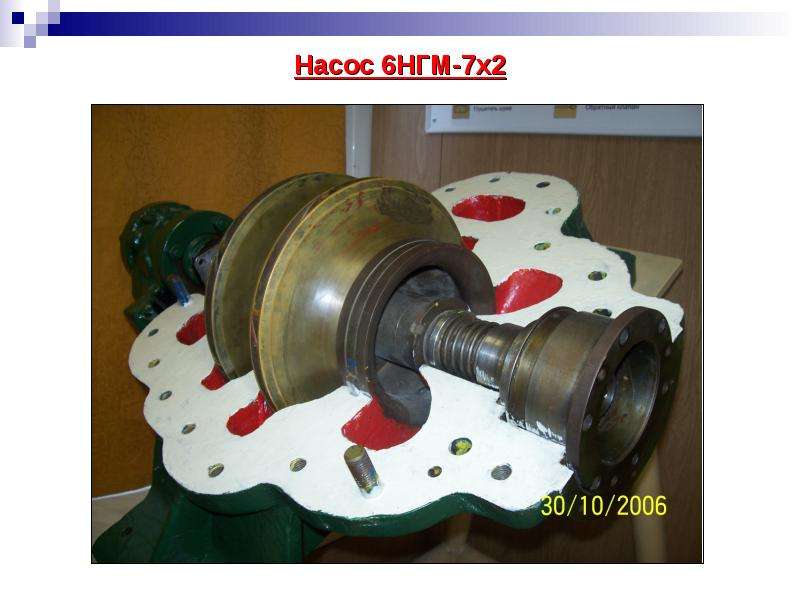

Насос 6НГМ-7х2

Слайд 11

Описание слайда:

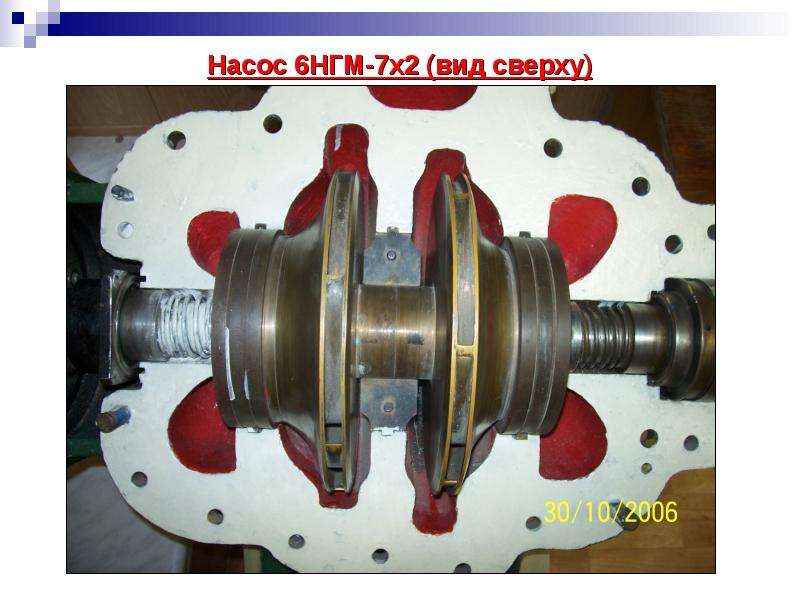

Насос 6НГМ-7х2 (вид сверху)

Слайд 12

Описание слайда:

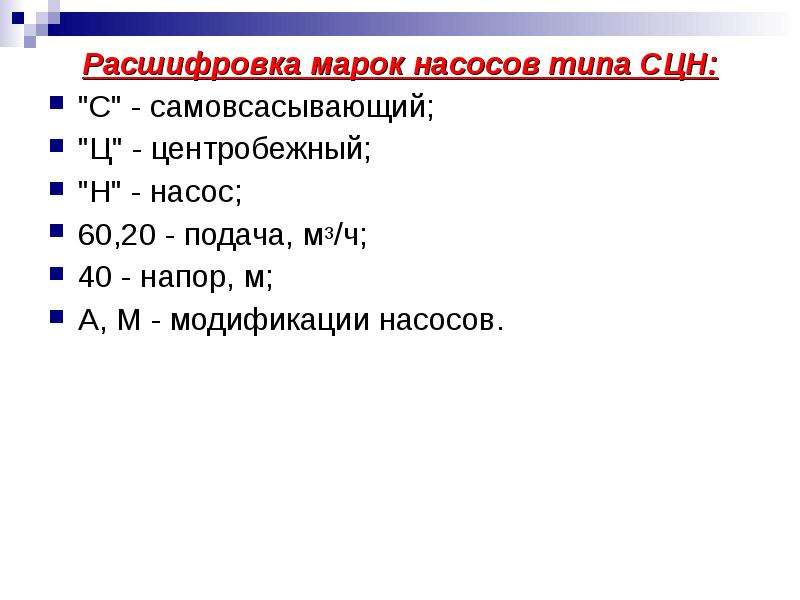

Расшифровка марок насосов типа СЦН: Расшифровка марок насосов типа СЦН: "С" - самовсасывающий; "Ц" - центробежный; "Н" - насос; 60,20 - подача, м3/ч; 40 - напор, м; А, М - модификации насосов.

Слайд 13

Описание слайда:

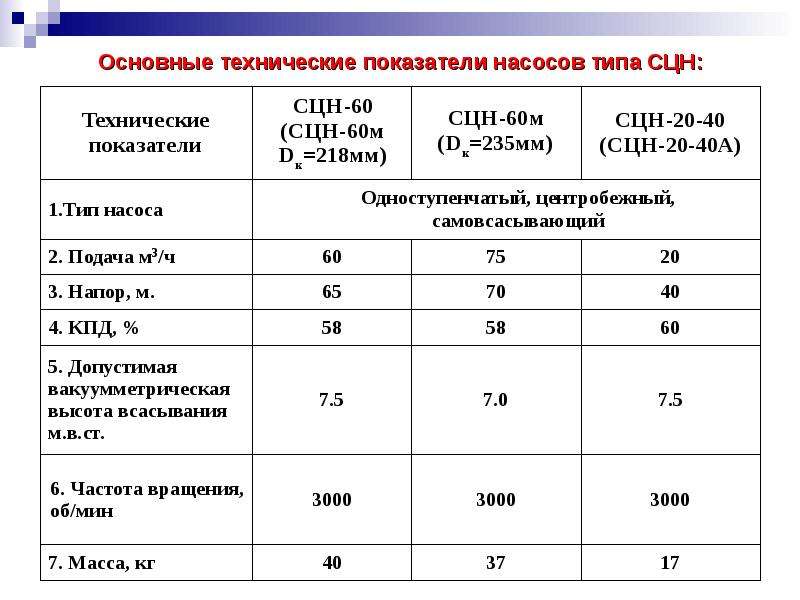

Основные технические показатели насосов типа СЦН:

Слайд 14

Описание слайда:

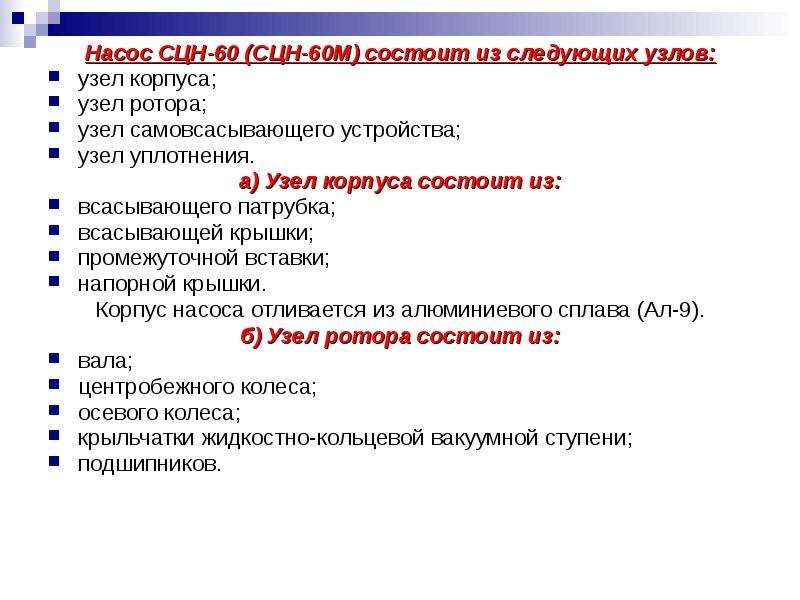

Насос СЦН-60 (СЦН-60М) состоит из следующих узлов: Насос СЦН-60 (СЦН-60М) состоит из следующих узлов: узел корпуса; узел ротора; узел самовсасывающего устройства; узел уплотнения. а) Узел корпуса состоит из: всасывающего патрубка; всасывающей крышки; промежуточной вставки; напорной крышки. Корпус насоса отливается из алюминиевого сплава (Ал-9). б) Узел ротора состоит из: вала; центробежного колеса; осевого колеса; крыльчатки жидкостно-кольцевой вакуумной ступени; подшипников.

Слайд 15

Описание слайда:

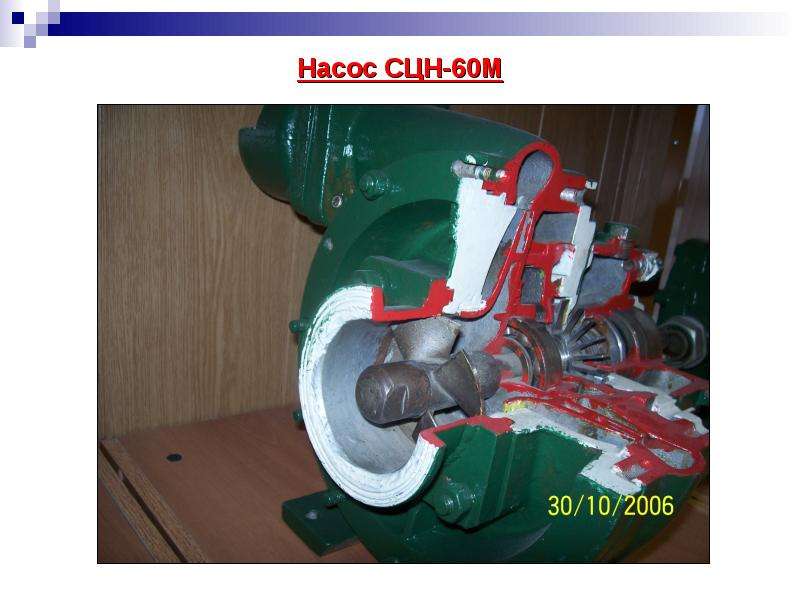

Насос СЦН-60М

Слайд 16

Описание слайда:

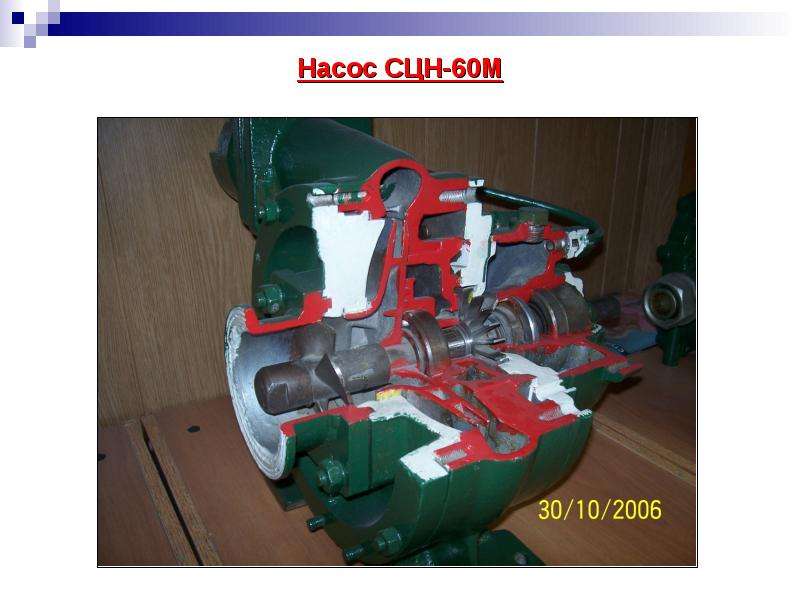

Насос СЦН-60М

Слайд 17

Описание слайда:

Принцип действия открыто-вихревого насоса

Слайд 18

Описание слайда:

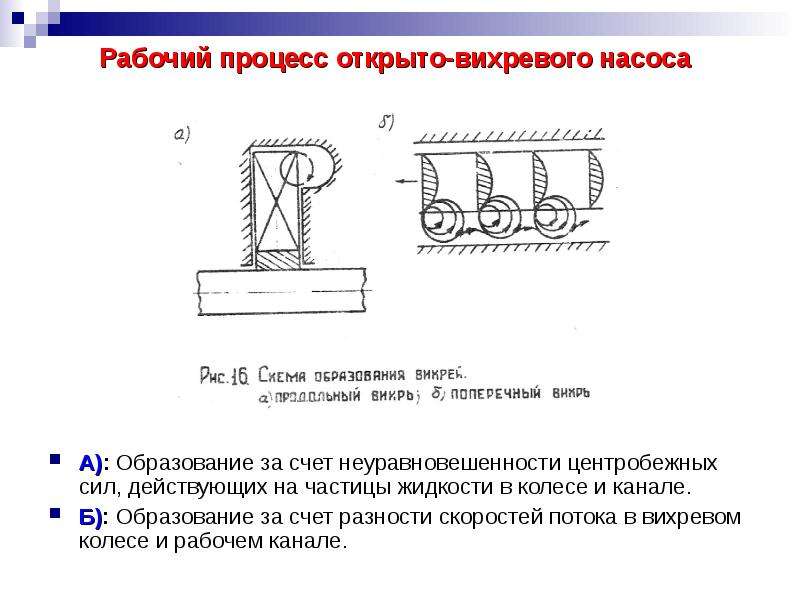

Рабочий процесс открыто-вихревого насоса А): Образование за счет неуравновешенности центробежных сил, действующих на частицы жидкости в колесе и канале. Б): Образование за счет разности скоростей потока в вихревом колесе и рабочем канале.

Слайд 19

Описание слайда:

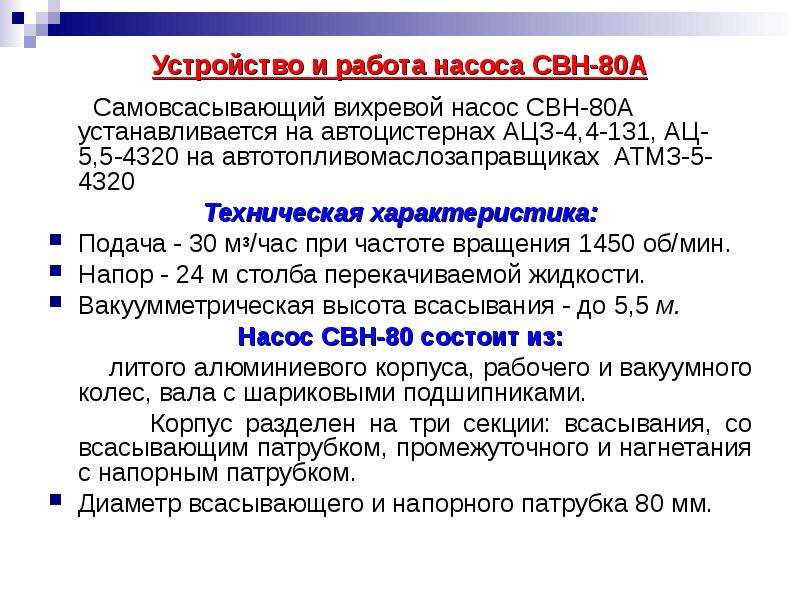

Устройство и работа насоса СВН-80А Самовсасывающий вихревой насос СВН-80А устанавливается на автоцистернах АЦЗ-4,4-131, АЦ-5,5-4320 на автотопливомаслозаправщиках АТМЗ-5-4320 Техническая характеристика: Подача - 30 м3/час при частоте вращения 1450 об/мин. Напор - 24 м столба перекачиваемой жидкости. Вакуумметрическая высота всасывания - до 5,5 м. Насос СВН-80 состоит из: литого алюминиевого корпуса, рабочего и вакуумного колес, вала с шариковыми подшипниками. Корпус разделен на три секции: всасывания, со всасывающим патрубком, промежуточного и нагнетания с напорным патрубком. Диаметр всасывающего и напорного патрубка 80 мм.

Слайд 20

Описание слайда:

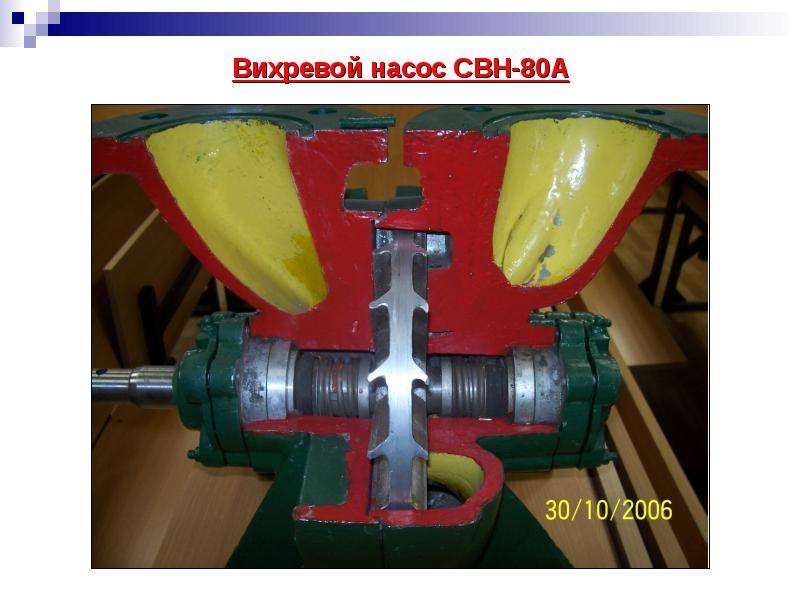

Вихревой насос СВН-80А

Слайд 21

Описание слайда:

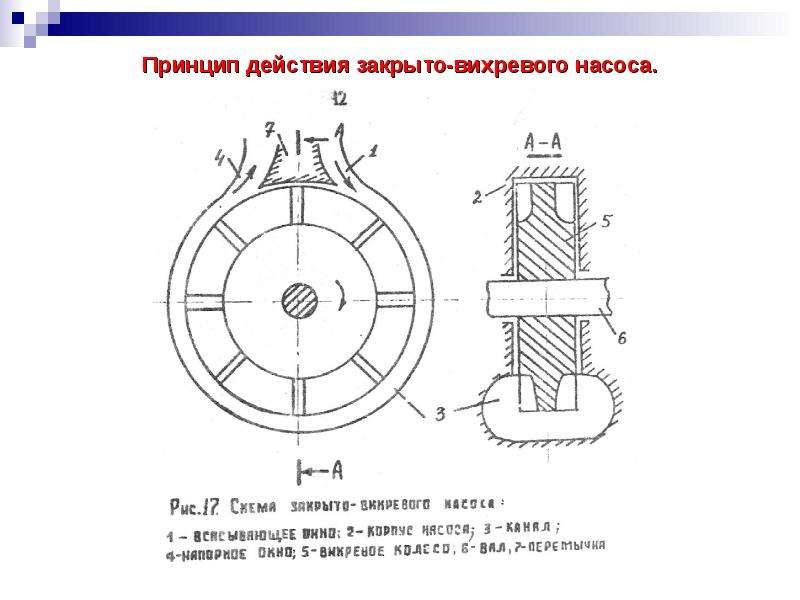

Принцип действия закрыто-вихревого насоса.

Слайд 22

Описание слайда:

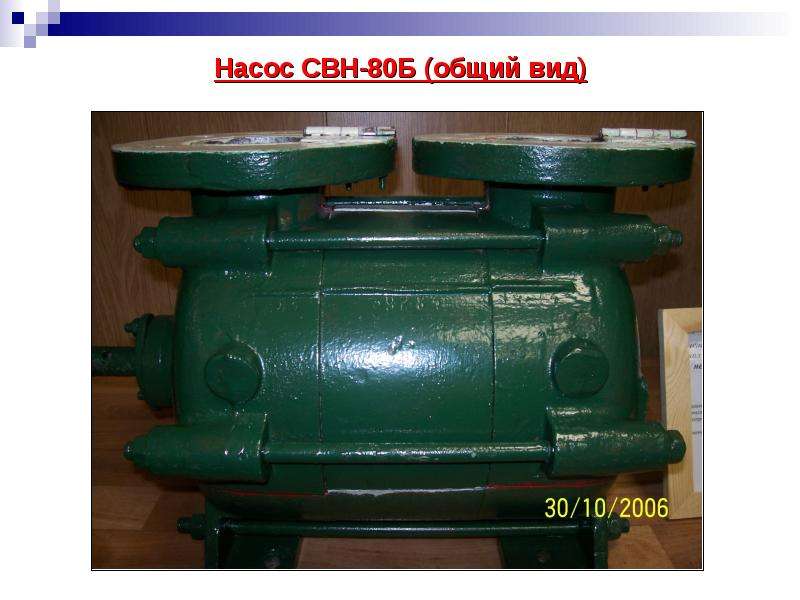

Насос СВН-80Б (общий вид)

Слайд 23

Описание слайда:

Насос СВН-80Б (разрез)

Слайд 24

Описание слайда:

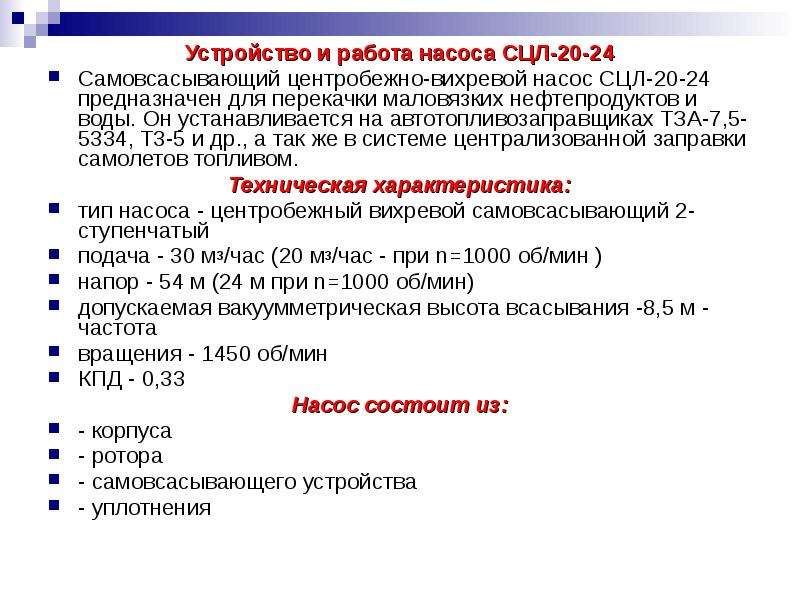

Устройство и работа насоса СЦЛ-20-24 Устройство и работа насоса СЦЛ-20-24 Самовсасывающий центробежно-вихревой насос СЦЛ-20-24 предназначен для перекачки маловязких нефтепродуктов и воды. Он устанавливается на автотопливозаправщиках ТЗА-7,5-5334, Т3-5 и др., а так же в системе централизованной заправки самолетов топливом. Техническая характеристика: тип насоса - центробежный вихревой самовсасывающий 2-ступенчатый подача - 30 м3/час (20 м3/час - при n=1000 об/мин ) напор - 54 м (24 м при n=1000 об/мин) допускаемая вакуумметрическая высота всасывания -8,5 м - частота вращения - 1450 об/мин КПД - 0,33 Насос состоит из: - корпуса - ротора - самовсасывающего устройства - уплотнения
