Слайд 1

Описание слайда:

Принципы телефонной коммутации

Слайд 2

Описание слайда:

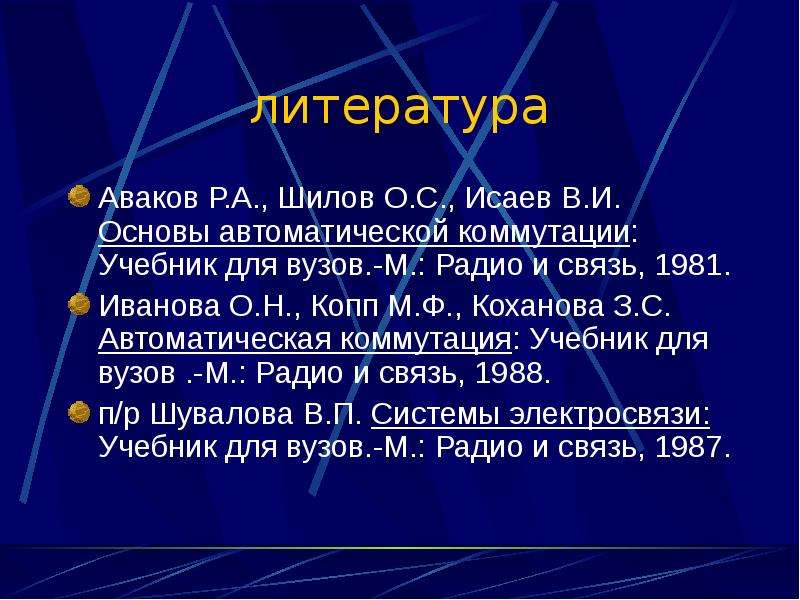

литература Аваков Р.А., Шилов О.С., Исаев В.И. Основы автоматической коммутации: Учебник для вузов.-М.: Радио и связь, 1981. Иванова О.Н., Копп М.Ф., Коханова З.С. Автоматическая коммутация: Учебник для вузов .-М.: Радио и связь, 1988. п/р Шувалова В.П. Системы электросвязи: Учебник для вузов.-М.: Радио и связь, 1987.

Слайд 3

Описание слайда:

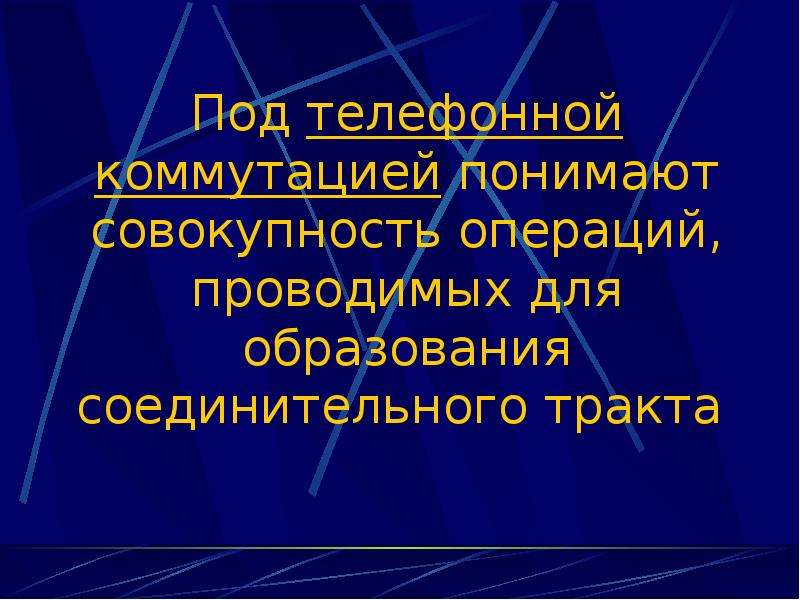

Под телефонной коммутацией понимают совокупность операций, проводимых для образования соединительного тракта

Слайд 4

Описание слайда:

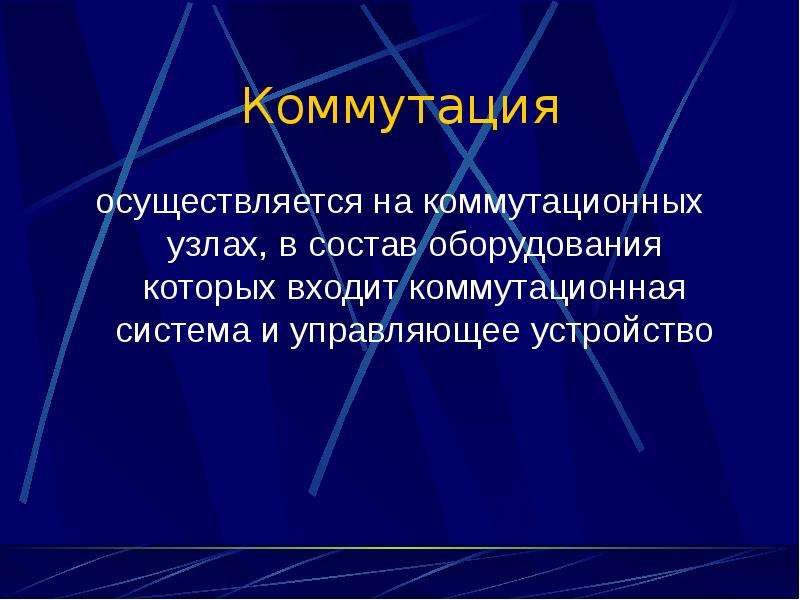

Коммутация осуществляется на коммутационных узлах, в состав оборудования которых входит коммутационная система и управляющее устройство

Слайд 5

Описание слайда:

Структурная схема коммутационного узла

Слайд 6

Описание слайда:

Во входы и выходы КС включаются: линейные комплекты ЛК входящих и исходящих линий, которые выполняют ряд функций, связанных с процессом установления соединения; в выходы КС включаются станционные комплекты.

Слайд 7

Описание слайда:

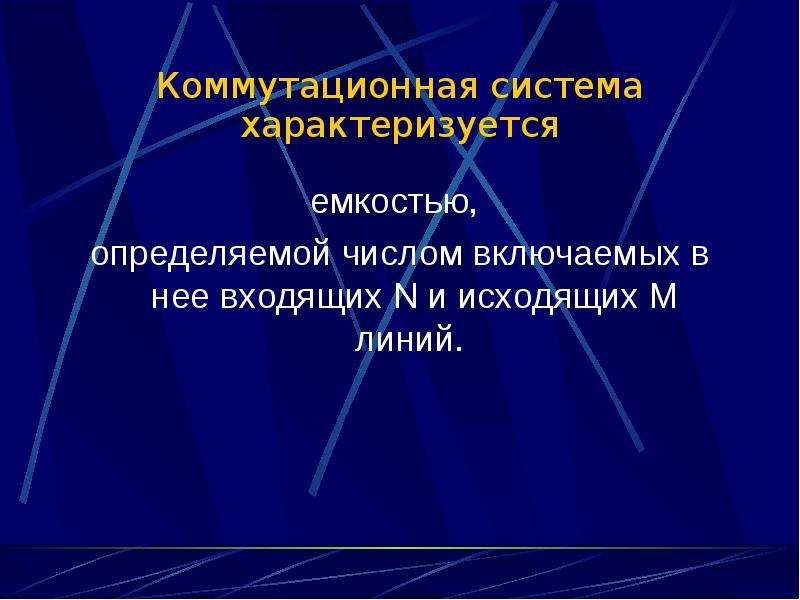

Коммутационная система характеризуется емкостью, определяемой числом включаемых в нее входящих N и исходящих M линий.

Слайд 8

Описание слайда:

В состав УУ входит аппаратура для приема и передачи управляющей информации. На основании информации о номере вызываемого абонента или направлении связи, принятой от источника вызова, УУ включает соответствующие элементы КС, в результате чего устанавливается соединение между соответствующим входом и выходом.

Слайд 9

Описание слайда:

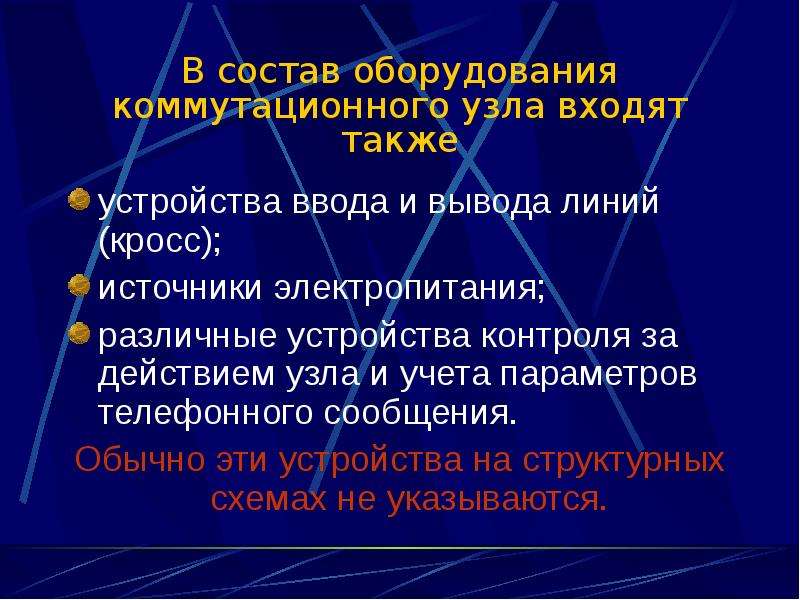

В состав оборудования коммутационного узла входят также устройства ввода и вывода линий (кросс); источники электропитания; различные устройства контроля за действием узла и учета параметров телефонного сообщения. Обычно эти устройства на структурных схемах не указываются.

Слайд 10

Описание слайда:

На коммутационных узлах могут устанавливаться соединения следующих видов:

Слайд 11

Описание слайда:

внутристанционное соединение устанавливается между абонентами данной телефонной станции

Слайд 12

Описание слайда:

исходящее соединение устанавливается по инициативе абонента данной станции с абонентом других станций

Слайд 13

Описание слайда:

входящее соединение устанавливается с абонентом данной станции по вызову, поступившему по соединительной линии от другой станции

Слайд 14

Описание слайда:

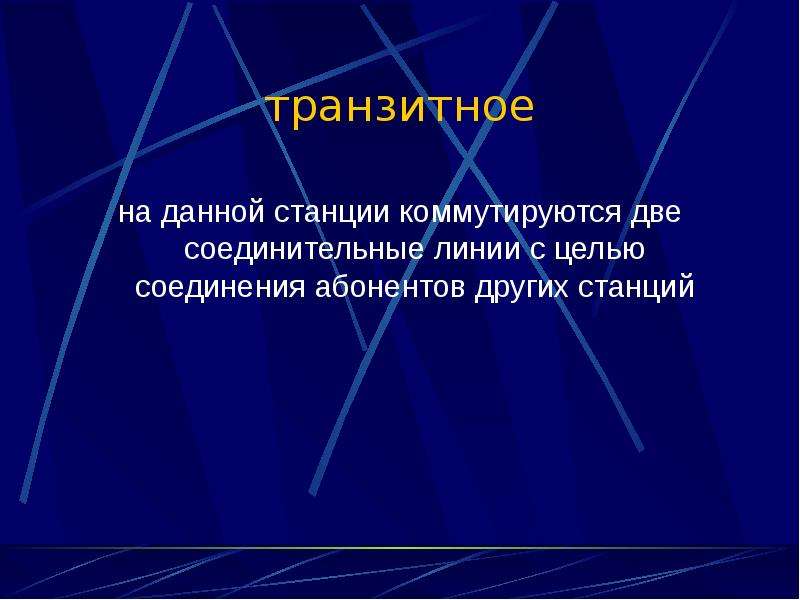

транзитное на данной станции коммутируются две соединительные линии с целью соединения абонентов других станций

Слайд 15

Описание слайда:

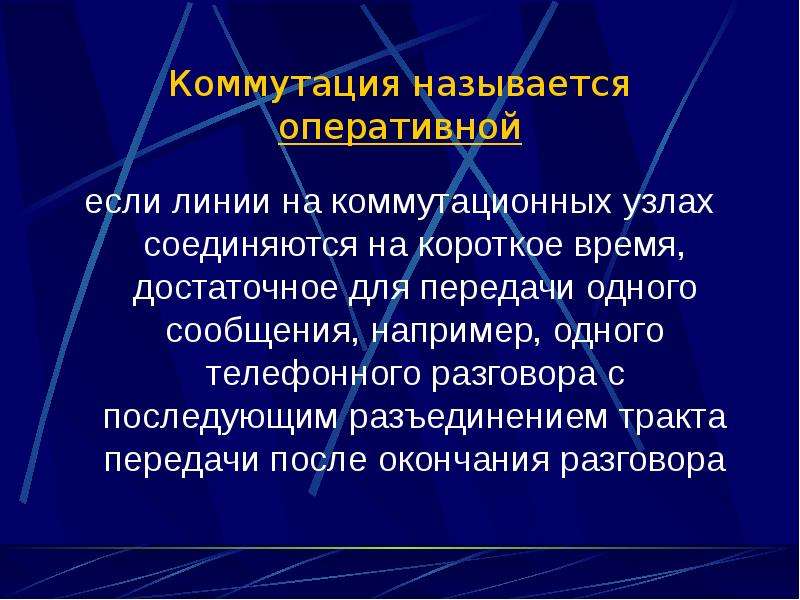

Коммутация называется оперативной если линии на коммутационных узлах соединяются на короткое время, достаточное для передачи одного сообщения, например, одного телефонного разговора с последующим разъединением тракта передачи после окончания разговора

Слайд 16

Описание слайда:

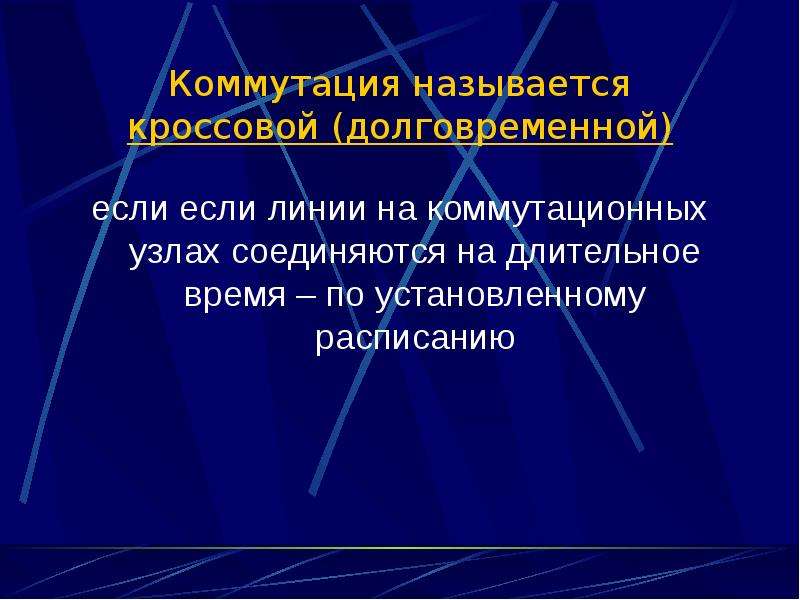

Коммутация называется кроссовой (долговременной) если если линии на коммутационных узлах соединяются на длительное время – по установленному расписанию

Слайд 17

Описание слайда:

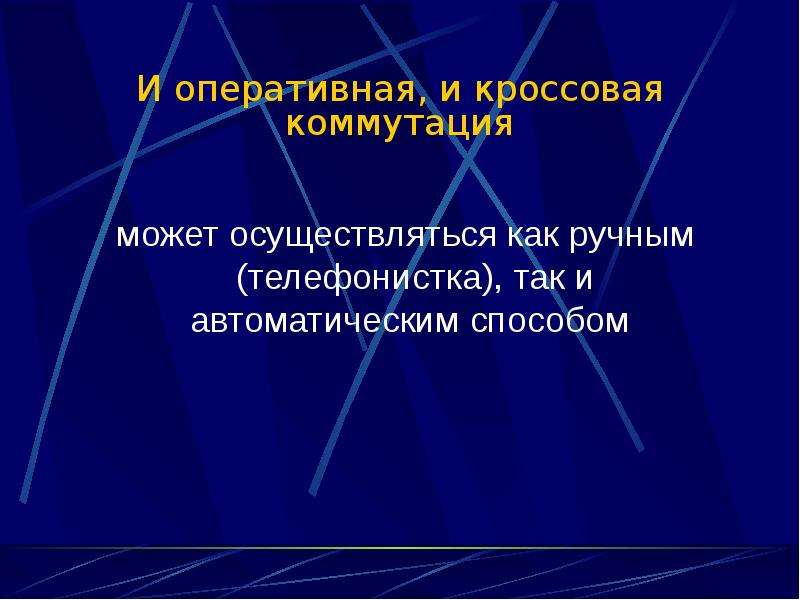

И оперативная, и кроссовая коммутация может осуществляться как ручным (телефонистка), так и автоматическим способом

Слайд 18

Описание слайда:

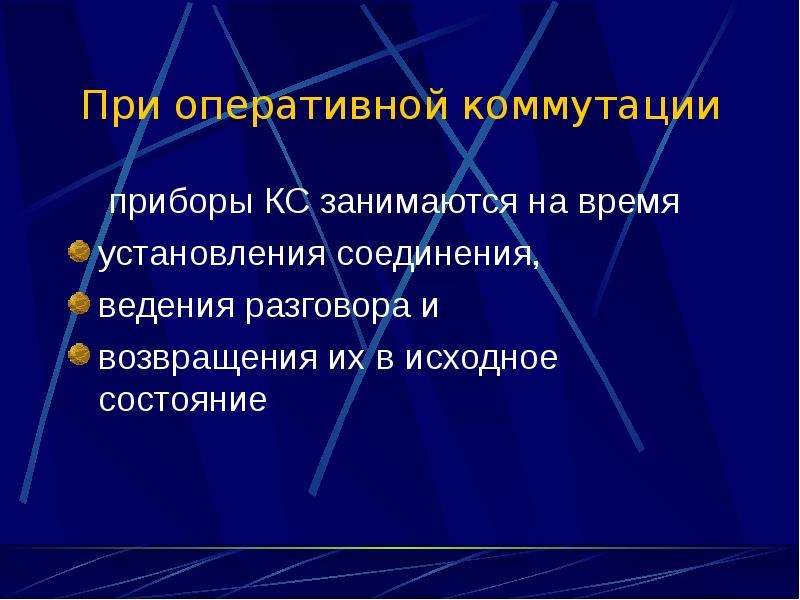

При оперативной коммутации приборы КС занимаются на время установления соединения, ведения разговора и возвращения их в исходное состояние

Слайд 19

Описание слайда:

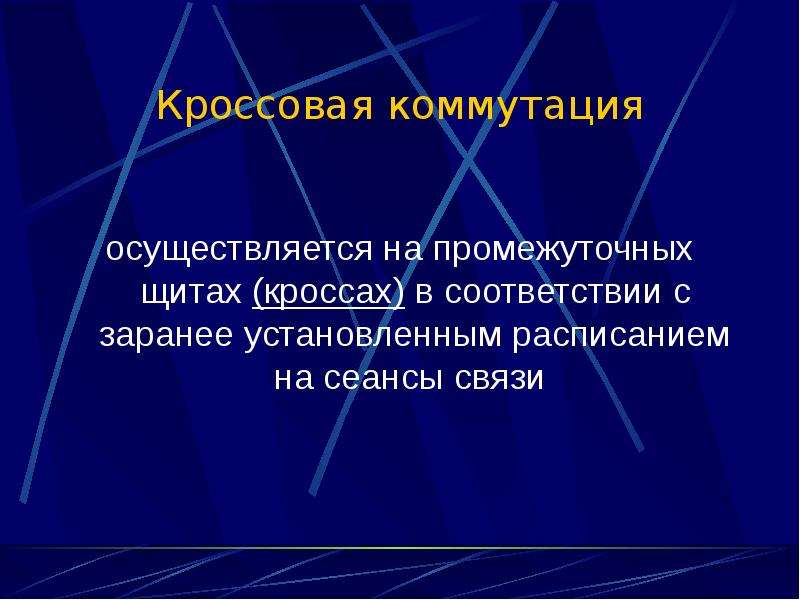

Кроссовая коммутация осуществляется на промежуточных щитах (кроссах) в соответствии с заранее установленным расписанием на сеансы связи

Слайд 20

Описание слайда:

Принципы ручной коммутации

Слайд 21

Описание слайда:

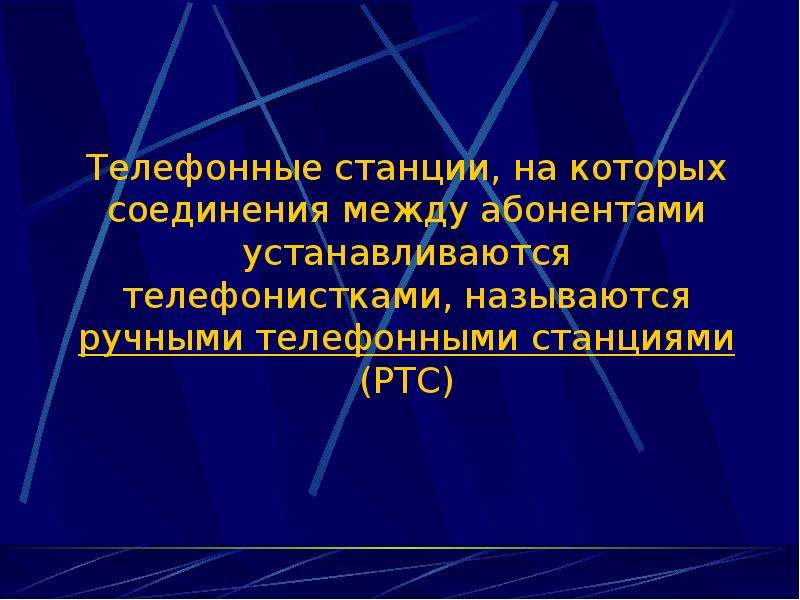

Телефонные станции, на которых соединения между абонентами устанавливаются телефонистками, называются ручными телефонными станциями (РТС)

Слайд 22

Описание слайда:

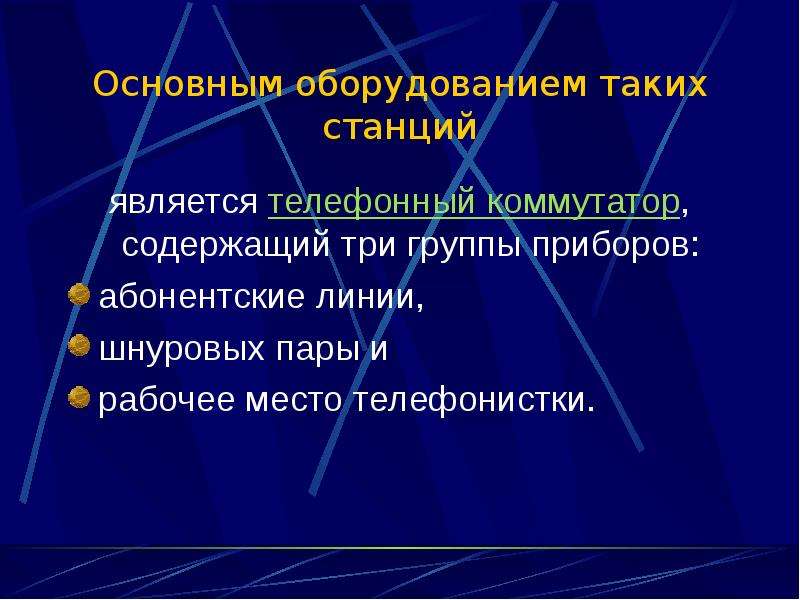

Основным оборудованием таких станций является телефонный коммутатор, содержащий три группы приборов: абонентские линии, шнуровых пары и рабочее место телефонистки.

Слайд 23

Описание слайда:

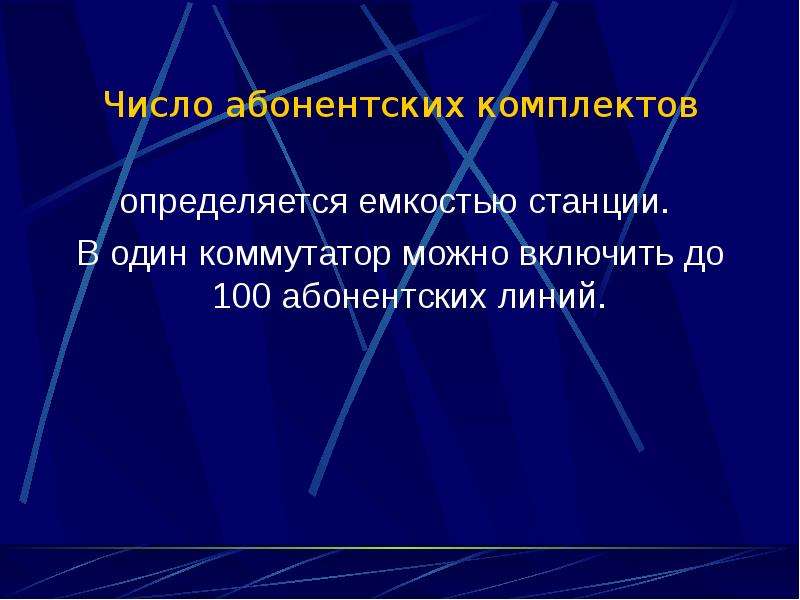

Число абонентских комплектов определяется емкостью станции. В один коммутатор можно включить до 100 абонентских линий.

Слайд 24

Описание слайда:

Функциональная схема телефонного коммутатора

Слайд 25

Описание слайда:

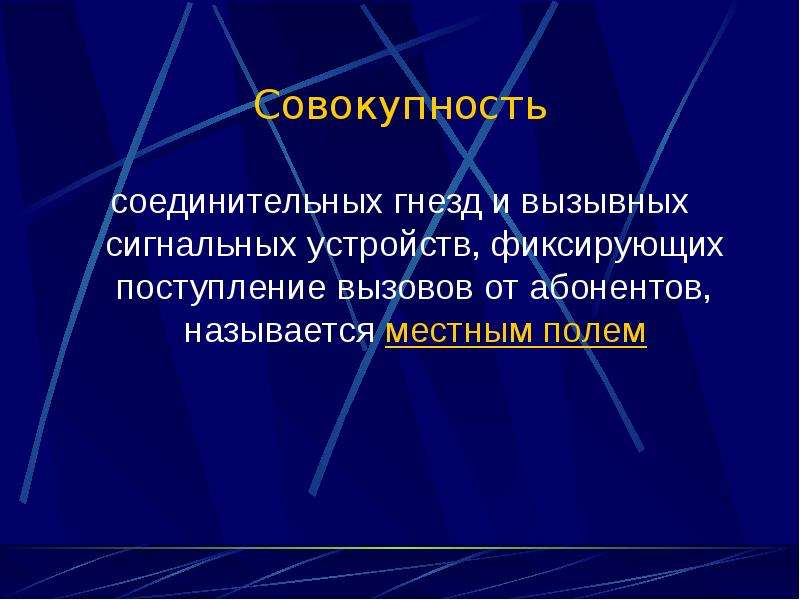

Совокупность соединительных гнезд и вызывных сигнальных устройств, фиксирующих поступление вызовов от абонентов, называется местным полем

Слайд 26

Описание слайда:

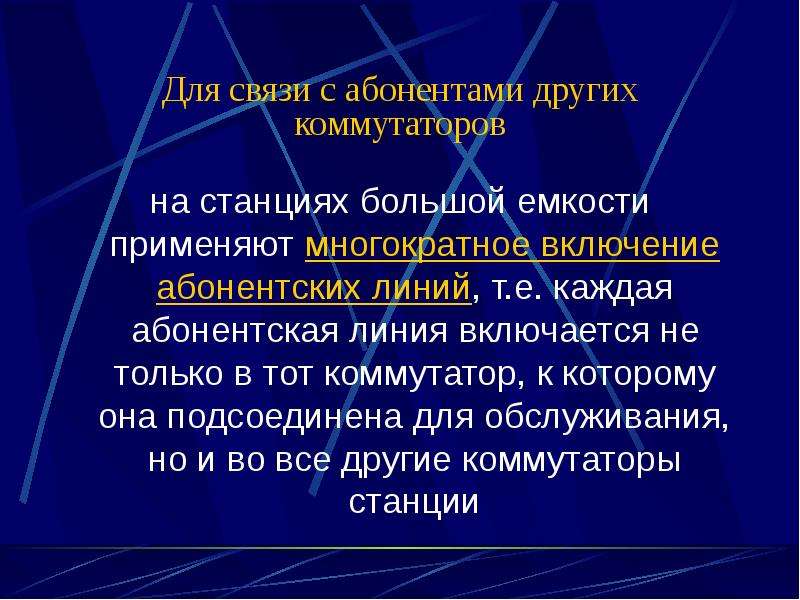

Для связи с абонентами других коммутаторов на станциях большой емкости применяют многократное включение абонентских линий, т.е. каждая абонентская линия включается не только в тот коммутатор, к которому она подсоединена для обслуживания, но и во все другие коммутаторы станции

Слайд 27

Описание слайда:

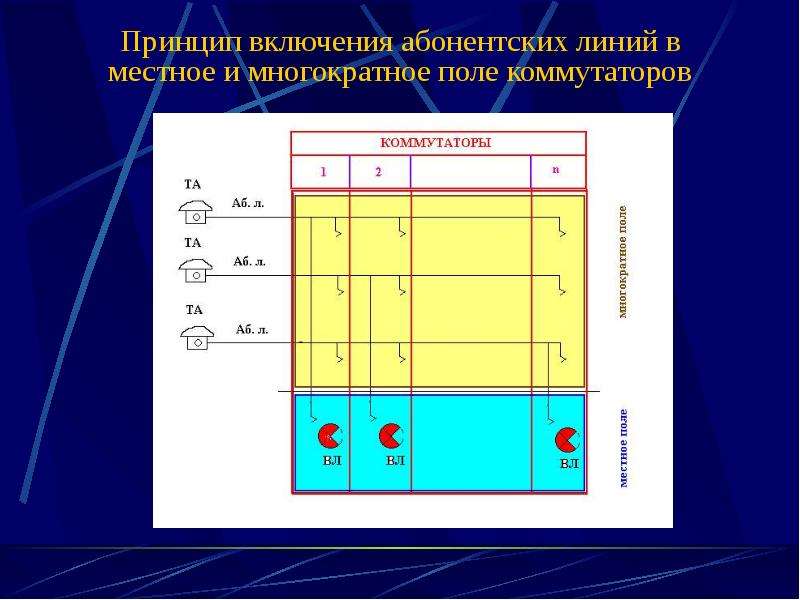

Принцип включения абонентских линий в местное и многократное поле коммутаторов

Слайд 28

Описание слайда:

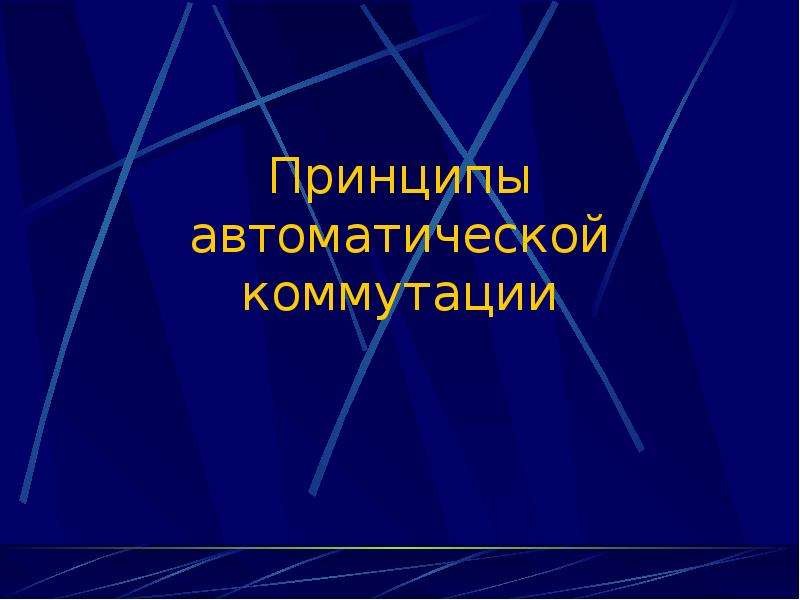

Принципы автоматической коммутации

Слайд 29

Описание слайда:

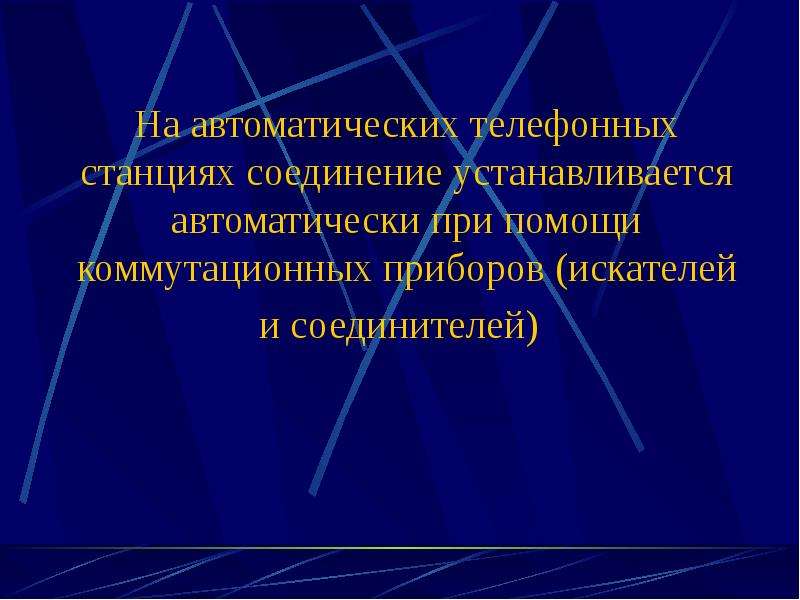

На автоматических телефонных станциях соединение устанавливается автоматически при помощи коммутационных приборов (искателей и соединителей)

Слайд 30

Описание слайда:

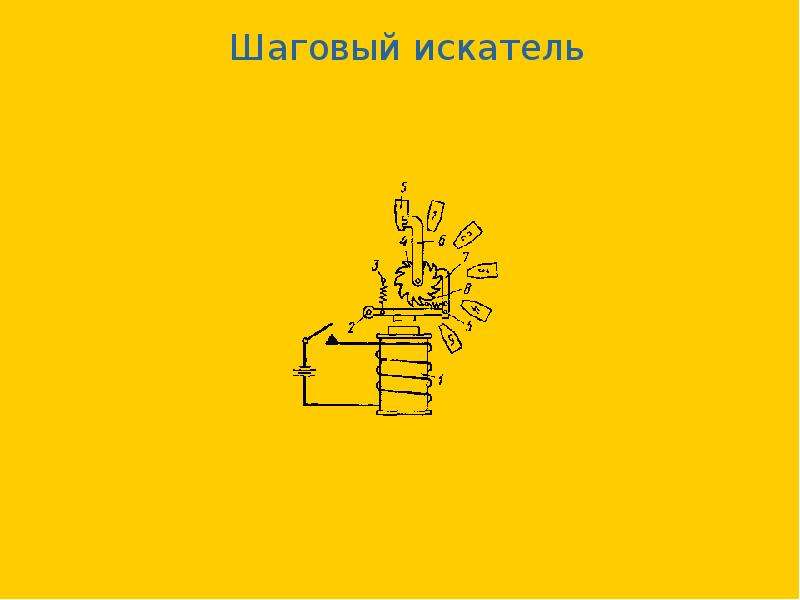

Шаговый искатель

Слайд 31

Описание слайда:

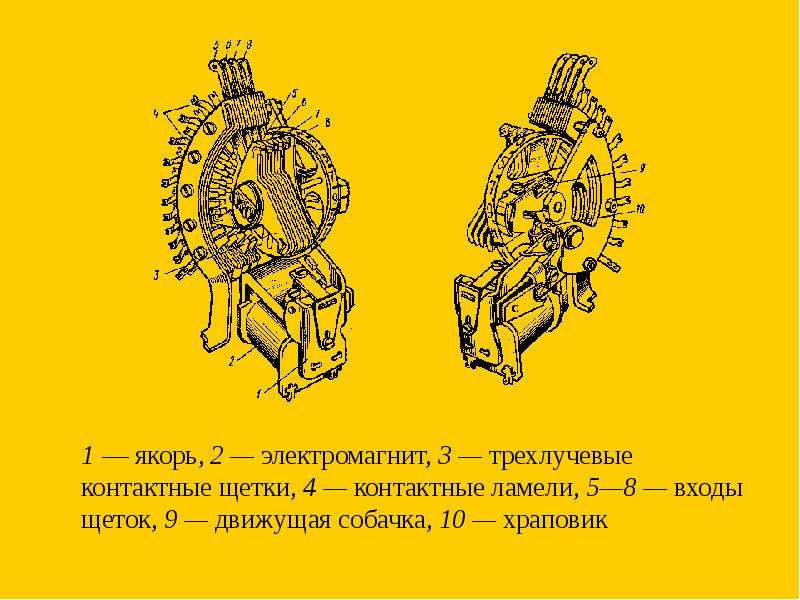

1 — якорь, 2 — электромагнит, 3 — трехлучевые контактные щетки, 4 — контактные ламели, 5—8 — входы щеток, 9 — движущая собачка, 10 — храповик

Слайд 32

Описание слайда:

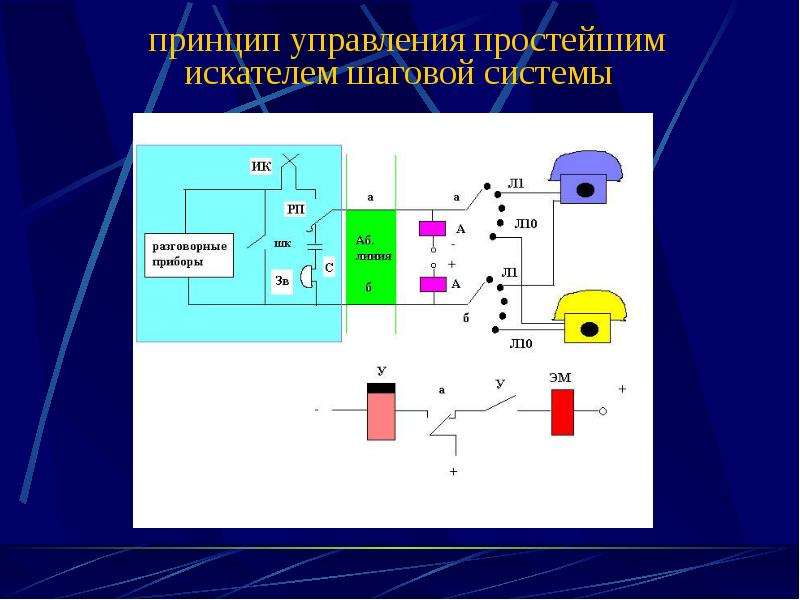

принцип управления простейшим искателем шаговой системы

Слайд 33

Описание слайда:

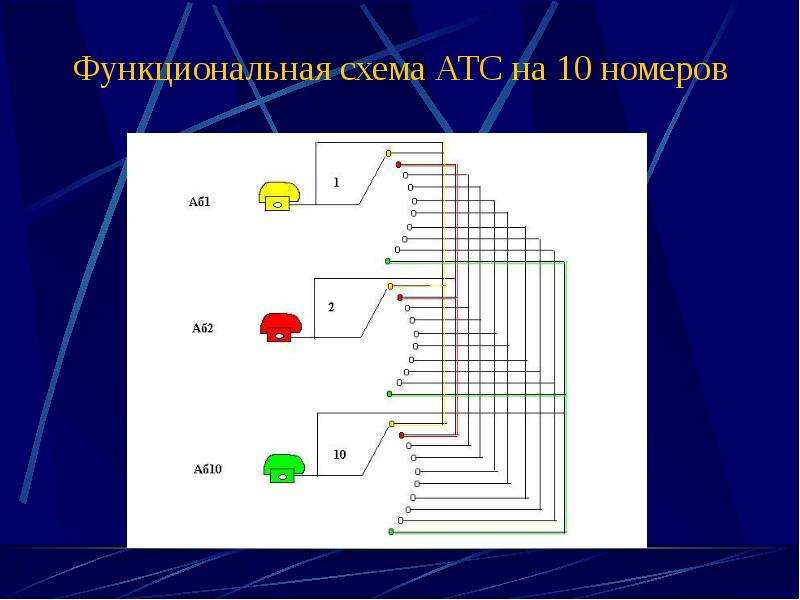

Функциональная схема АТС на 10 номеров

Слайд 34

Описание слайда:

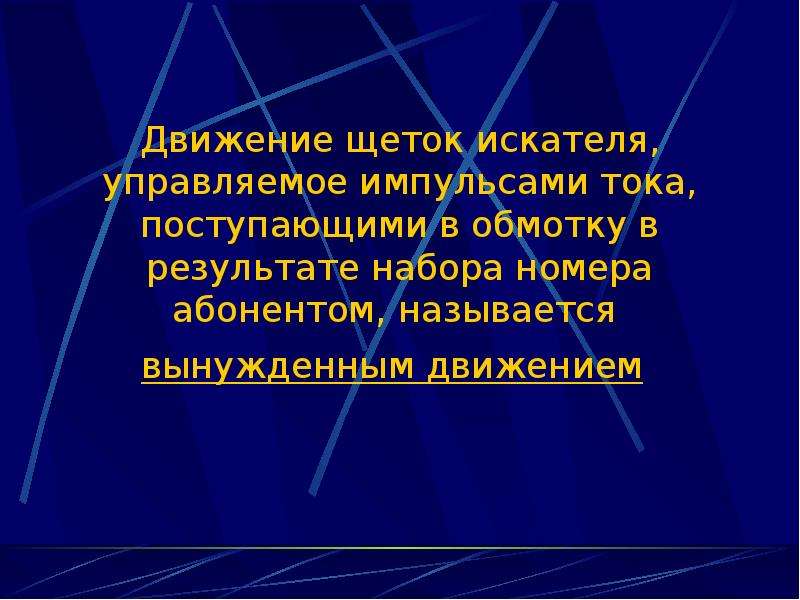

Движение щеток искателя, управляемое импульсами тока, поступающими в обмотку в результате набора номера абонентом, называется вынужденным движением

Слайд 35

Описание слайда:

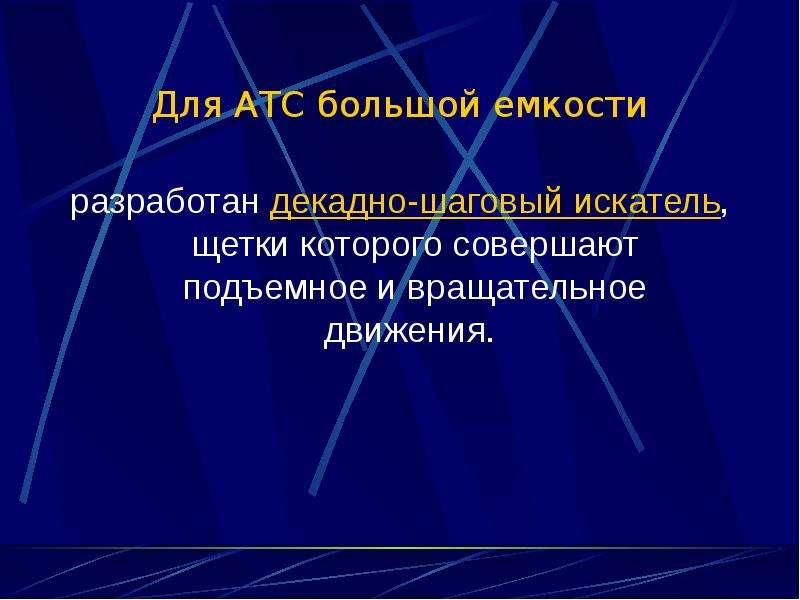

Для АТС большой емкости разработан декадно-шаговый искатель, щетки которого совершают подъемное и вращательное движения.

Слайд 36

Описание слайда:

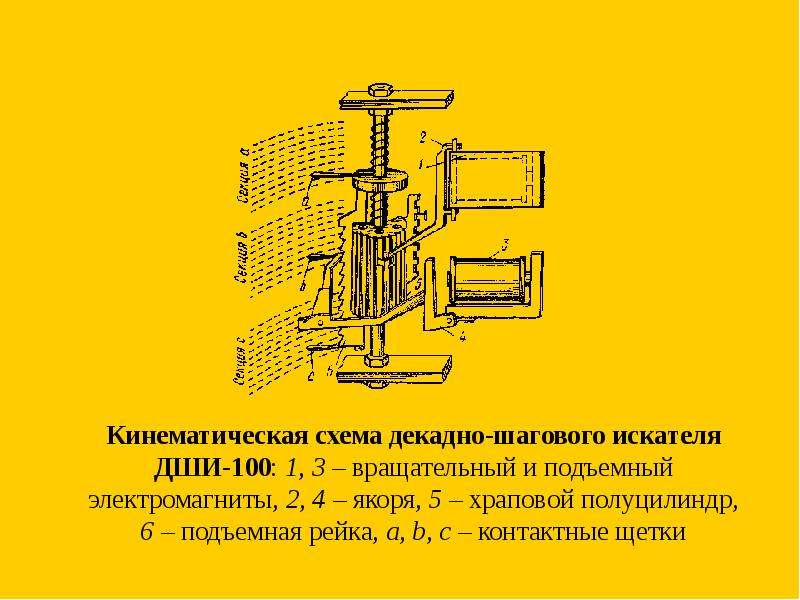

Кинематическая схема декадно-шагового искателя ДШИ-100: 1, 3 – вращательный и подъемный электромагниты, 2, 4 – якоря, 5 – храповой полуцилиндр, 6 – подъемная рейка, a, b, c – контактные щетки

Слайд 37

Описание слайда:

АТС на 100 номеров

Слайд 38

Описание слайда:

Искатели, в контактное поле которых включены линии вызываемых абонентов, называются линейными искателями, а совокупность этих искателей, выполняющих одинаковые функции в процессе установления соединения на станции, называется ступенью линейного искания

Слайд 39

Описание слайда:

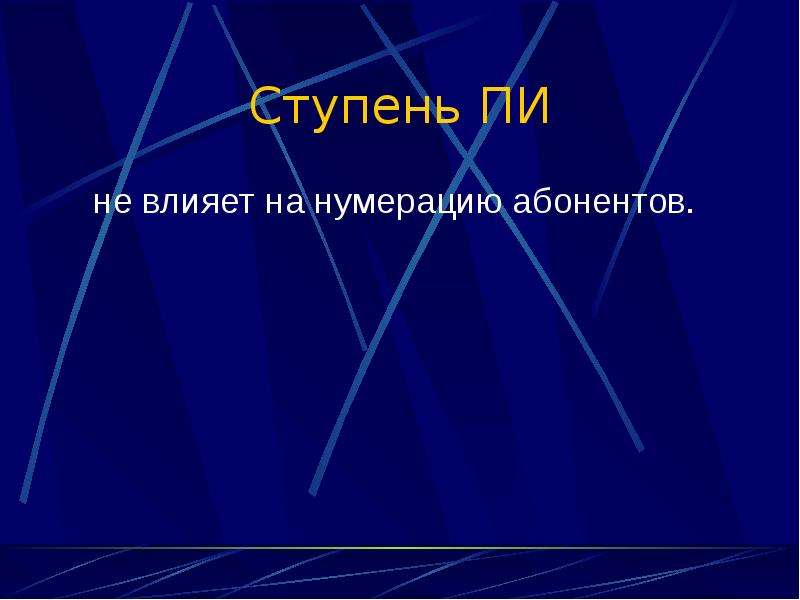

Ступень предварительного искания

Слайд 40

Описание слайда:

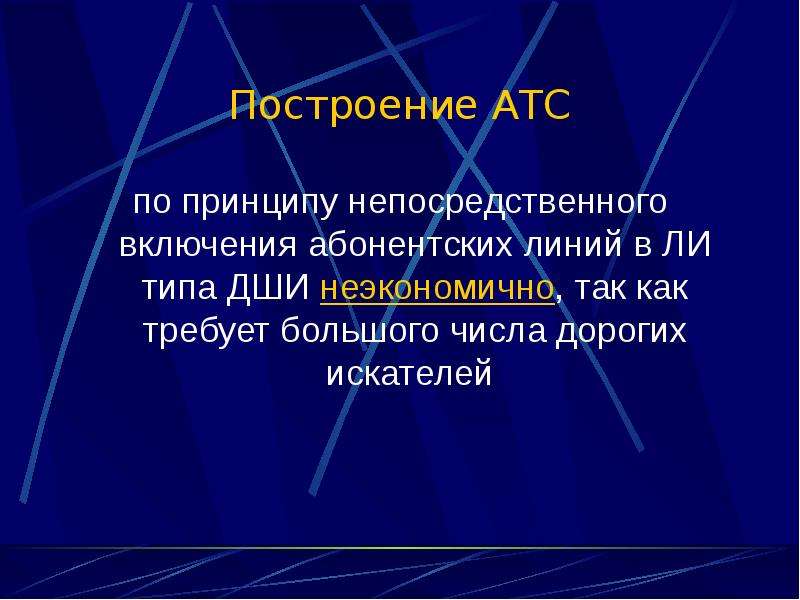

Построение АТС по принципу непосредственного включения абонентских линий в ЛИ типа ДШИ неэкономично, так как требует большого числа дорогих искателей

Слайд 41

Описание слайда:

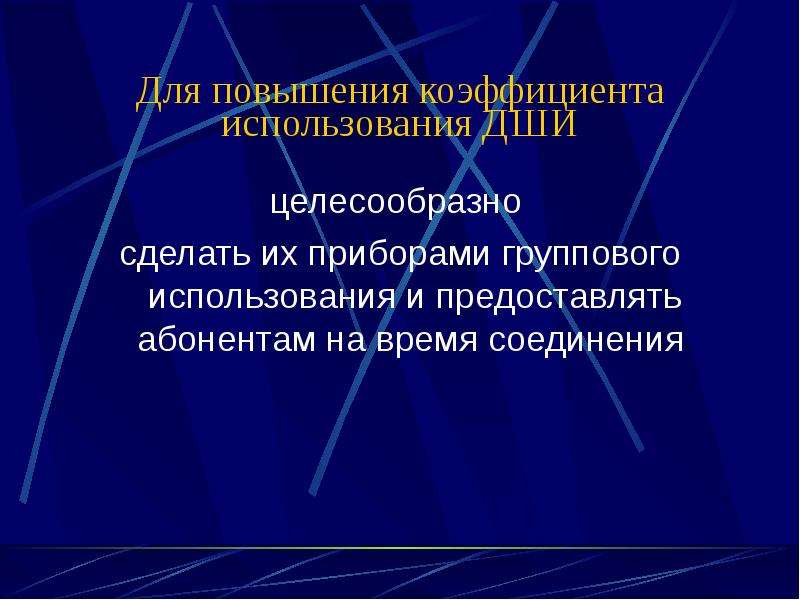

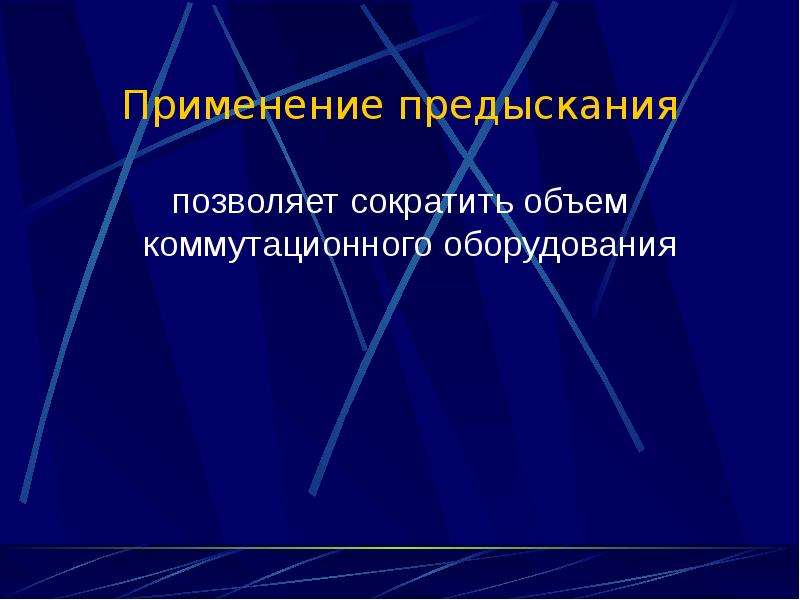

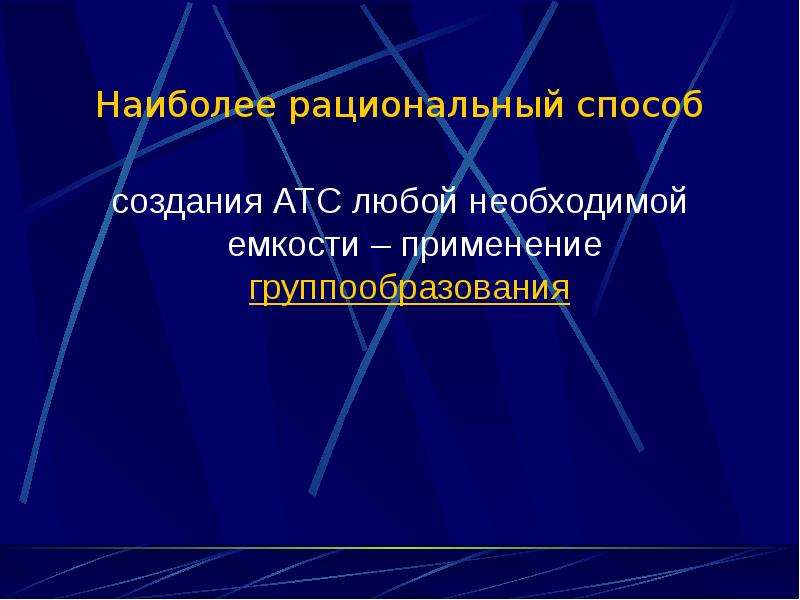

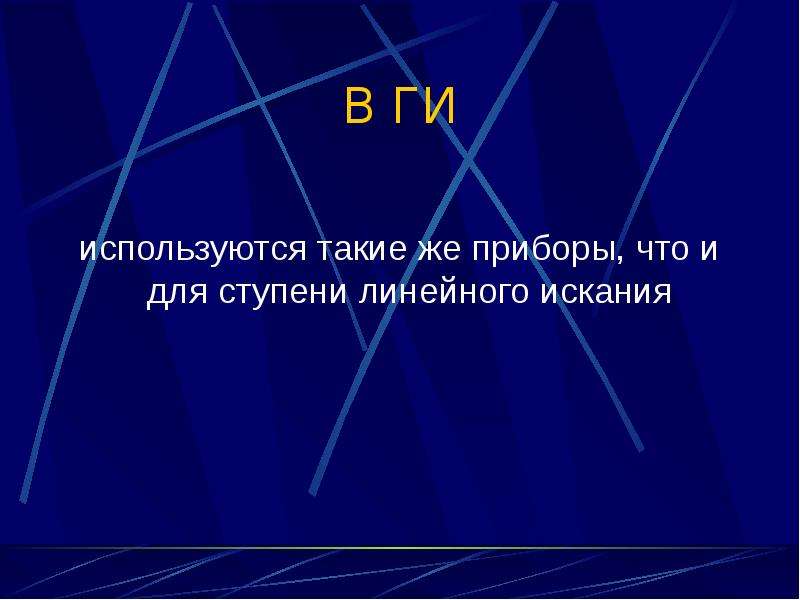

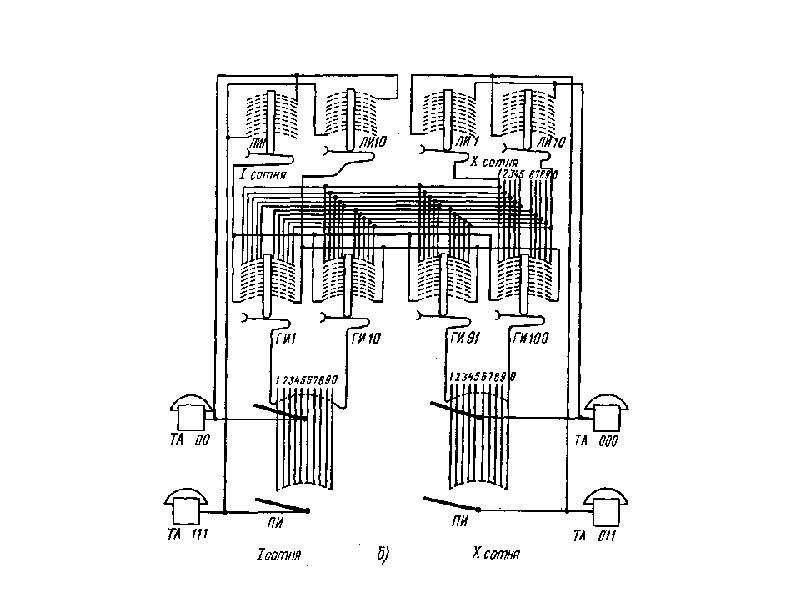

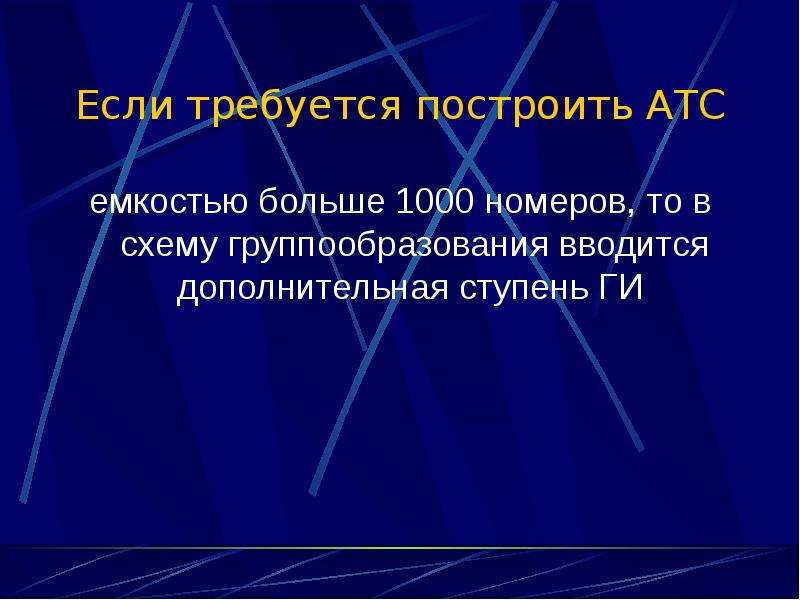

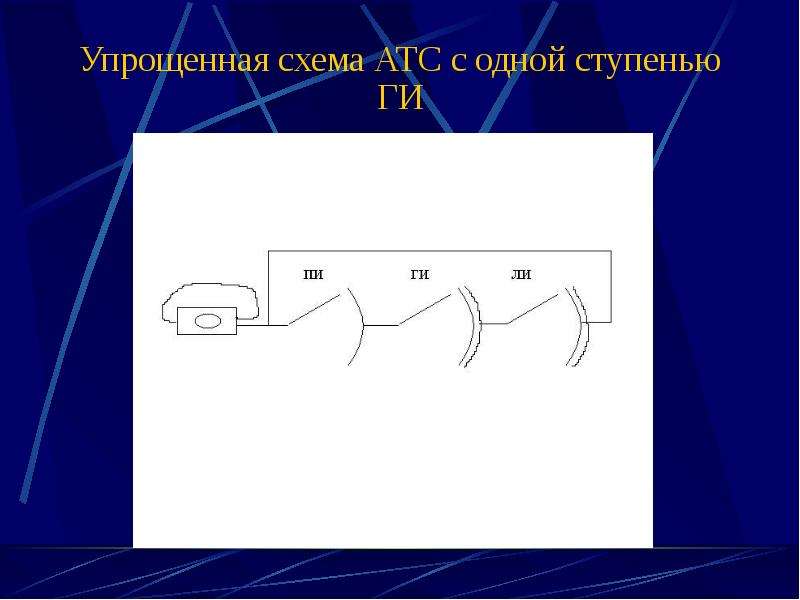

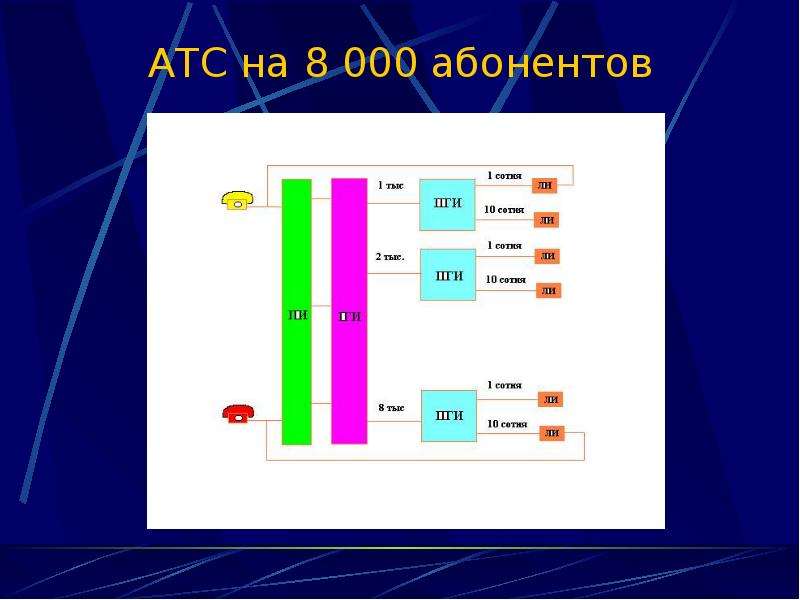

Для повышения коэффициента использования ДШИ целесообразно сделать их приборами группового использования и предоставлять абонентам на время соединения
