Вы можете ознакомиться и скачать презентацию на тему Проектирование комбинационных схем. Доклад-сообщение содержит 31 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Лекция 6 Проектирование комбинационных схем

Слайд 2

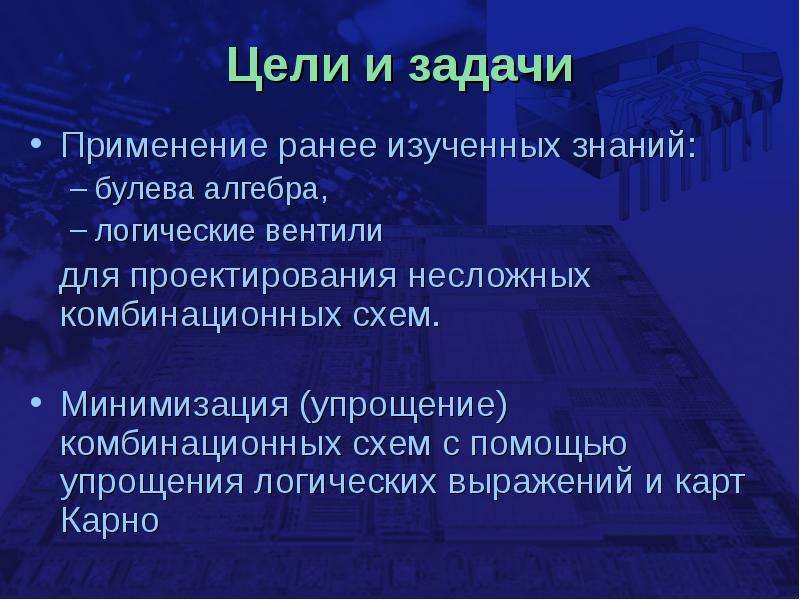

Описание слайда:

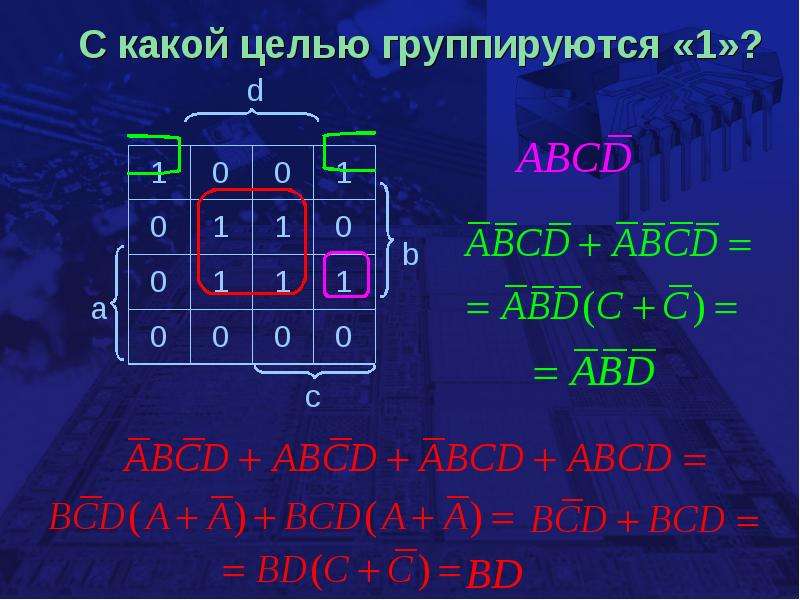

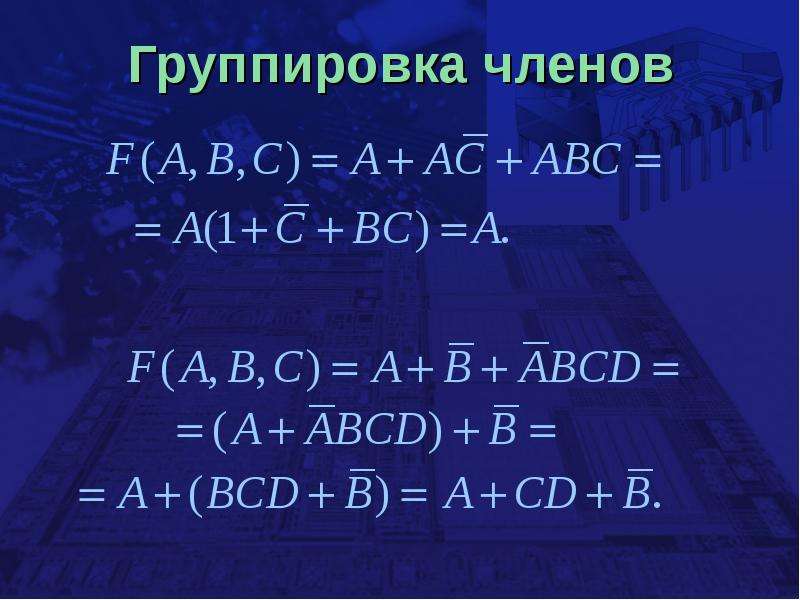

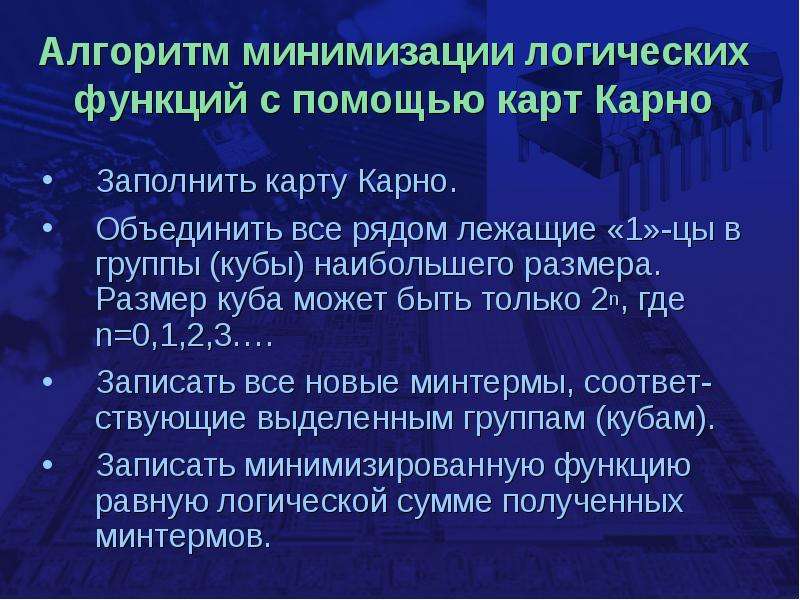

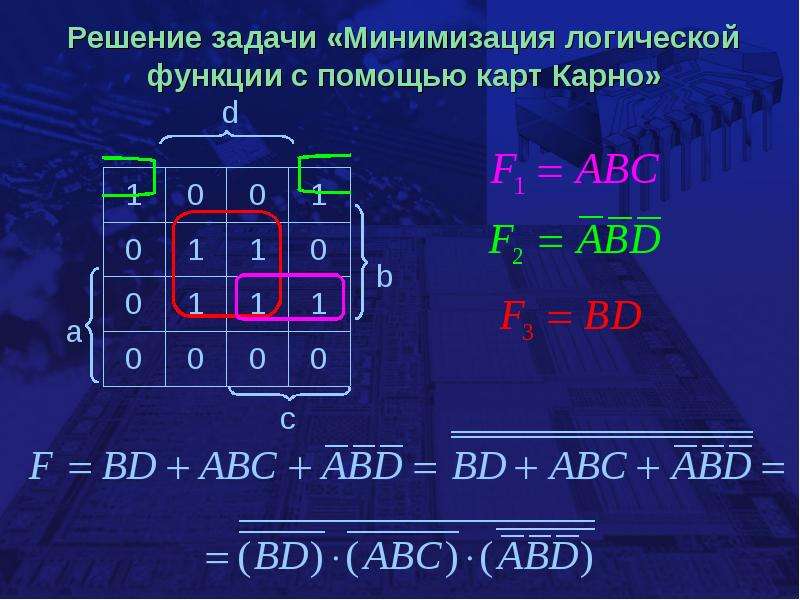

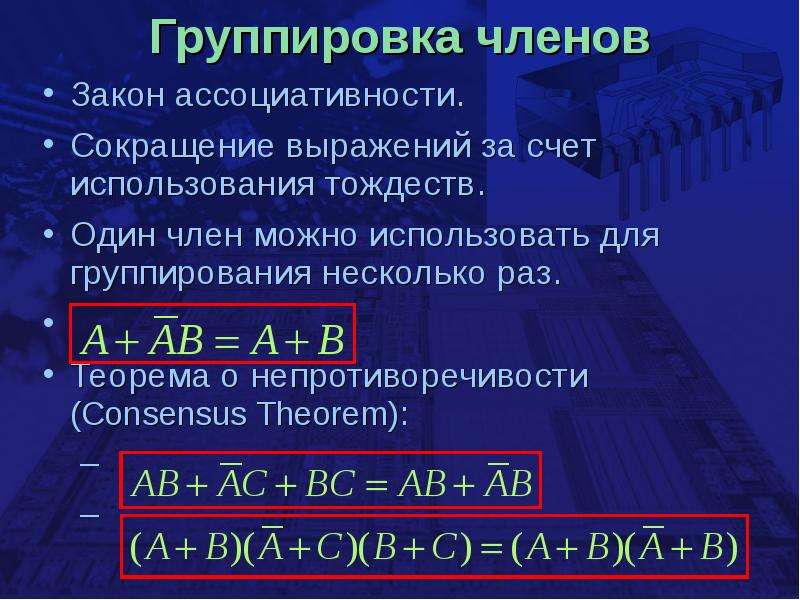

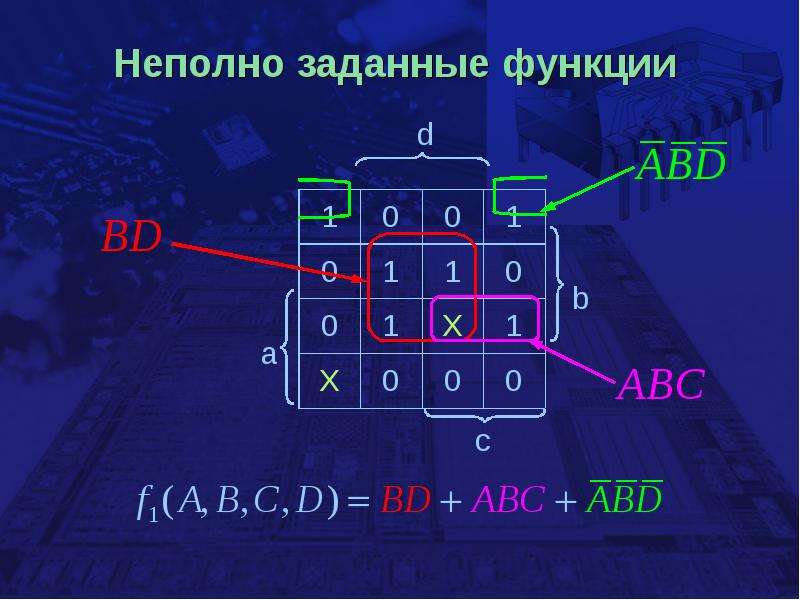

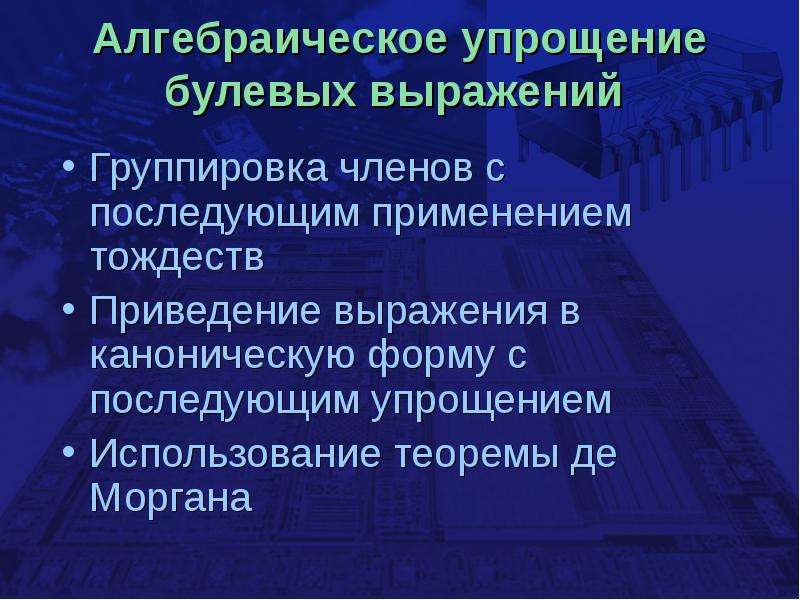

Цели и задачи Применение ранее изученных знаний: булева алгебра, логические вентили для проектирования несложных комбинационных схем. Минимизация (упрощение) комбинационных схем с помощью упрощения логических выражений и карт Карно

Слайд 3

Описание слайда:

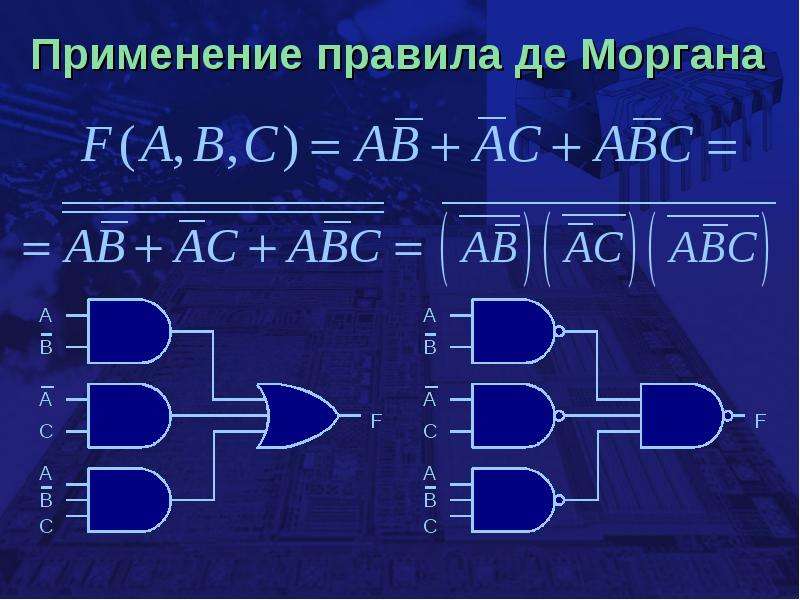

Комбинационные схемы Любую комбинационную схему можно представить в виде выражения булевой алгебры и наоборот: F1 = A + BC F2 = A + BC

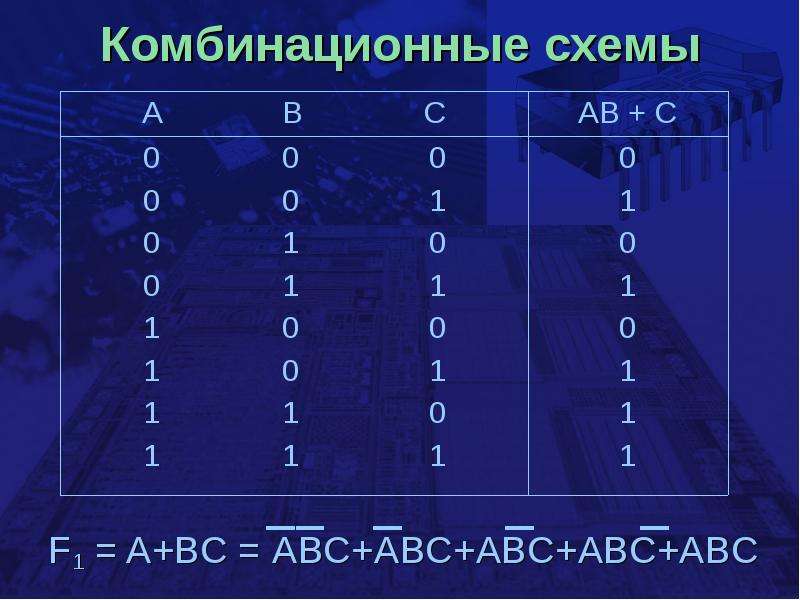

Слайд 4

Описание слайда:

Комбинационные схемы F1 = A+BC = ABC+ABC+ABC+ABC+ABC

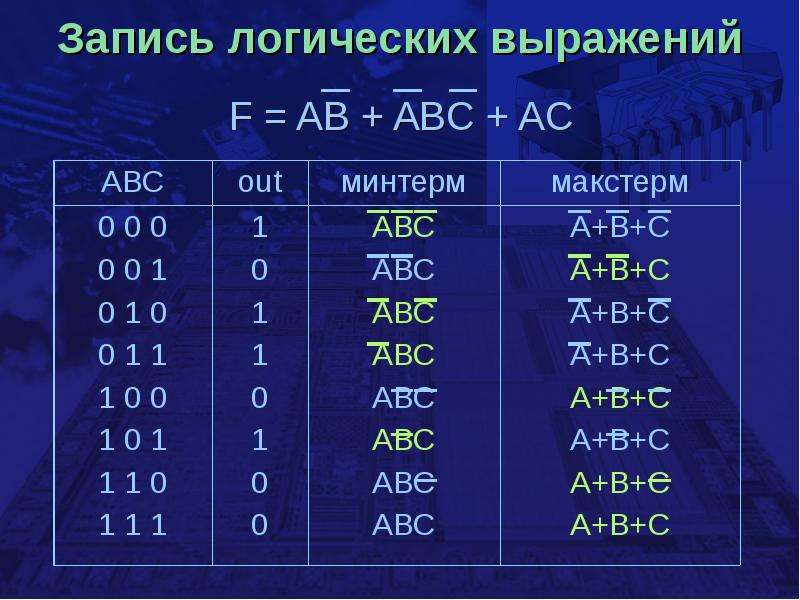

Слайд 5

Описание слайда:

Запись логических выражений F = AB + ABC + AC

Слайд 6

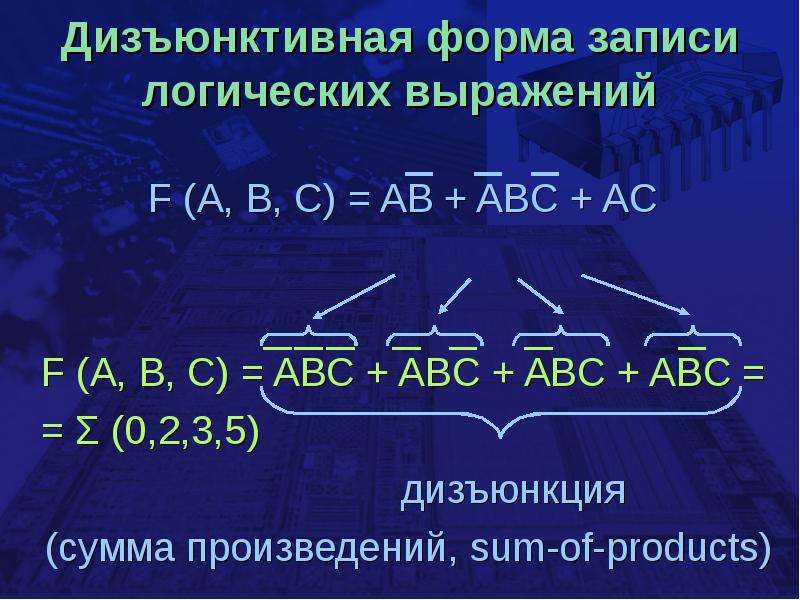

Описание слайда:

Дизъюнктивная форма записи логических выражений F (A, B, C) = AB + ABC + AC F (A, B, C) = ABC + ABC + ABC + ABC = = Σ (0,2,3,5) дизъюнкция (сумма произведений, sum-of-products)

Слайд 7

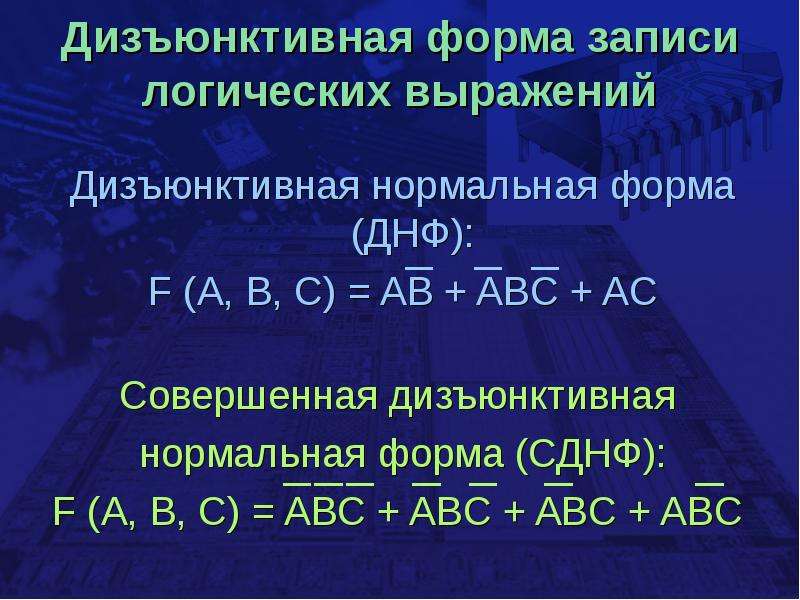

Описание слайда:

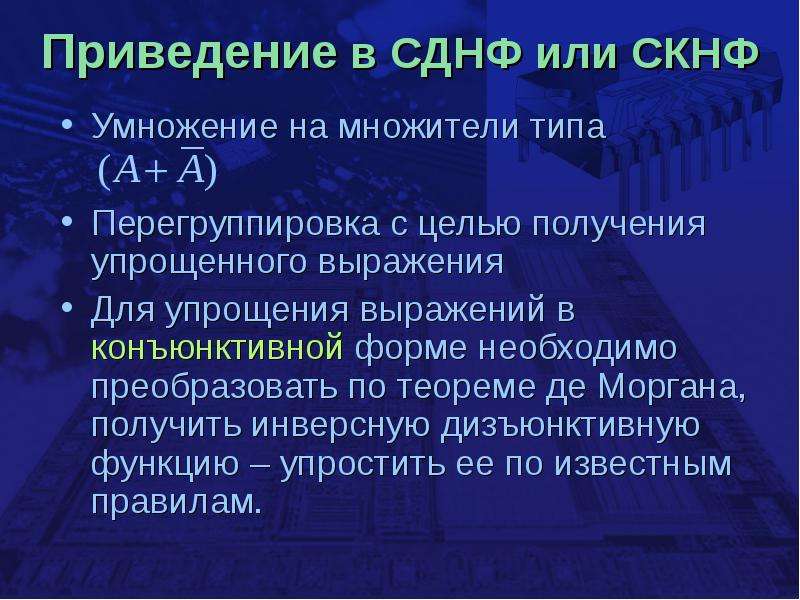

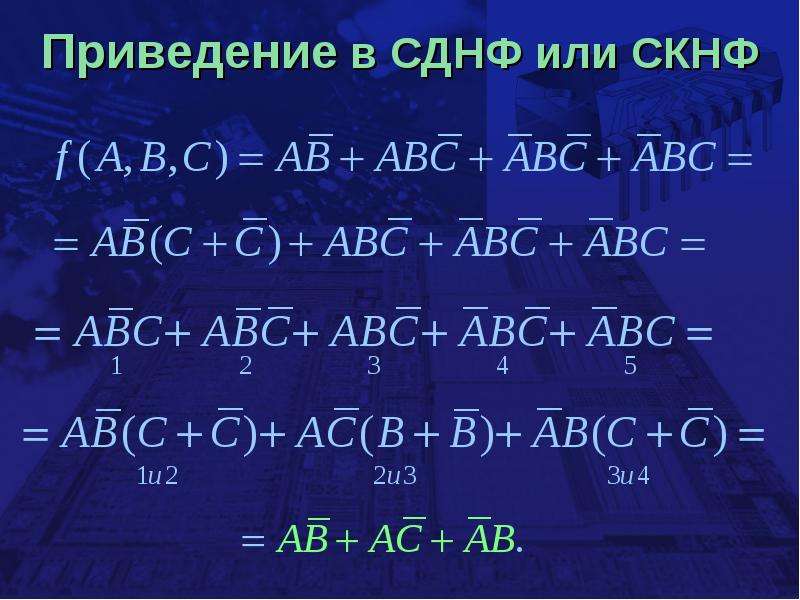

Дизъюнктивная форма записи логических выражений Дизъюнктивная нормальная форма (ДНФ): F (A, B, C) = AB + ABC + AC Совершенная дизъюнктивная нормальная форма (СДНФ): F (A, B, C) = ABC + ABC + ABC + ABC

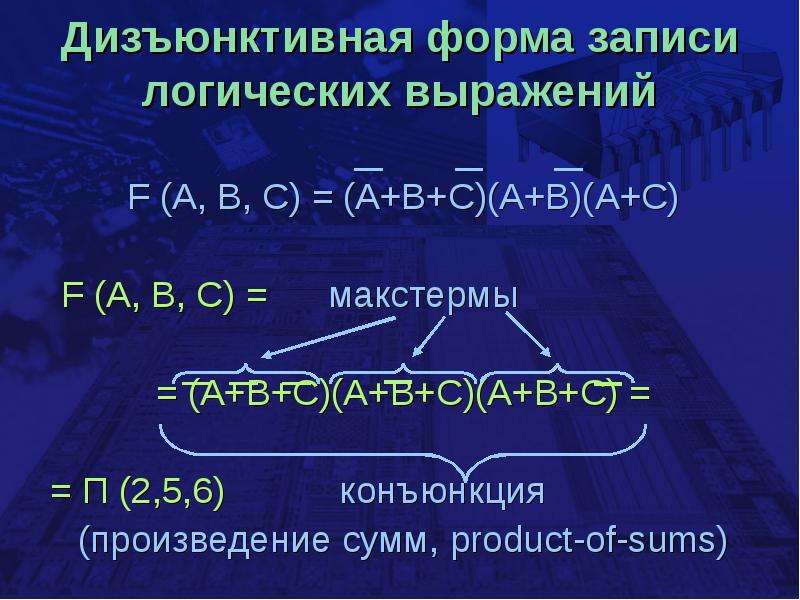

Слайд 8

Описание слайда:

Дизъюнктивная форма записи логических выражений F (A, B, C) = (A+B+C)(A+B)(A+C) F (A, B, C) = макстермы = (A+B+C)(A+B+C)(A+B+C) = = П (2,5,6) конъюнкция (произведение сумм, product-of-sums)

Слайд 9

Описание слайда:

Конъюнктивная форма записи логических выражений Конъюнктивная нормальная форма (КНФ): F (A, B, C) = (A+B+C)(A+B)(A+C) Совершенная конъюнктивная нормальная форма (СКНФ): F (A,B,C) = (A+B+C)(A+B+C)(A+B+C)
