Лекция 11 Проектирование последовательных схем

Слайд 2

Описание слайда:

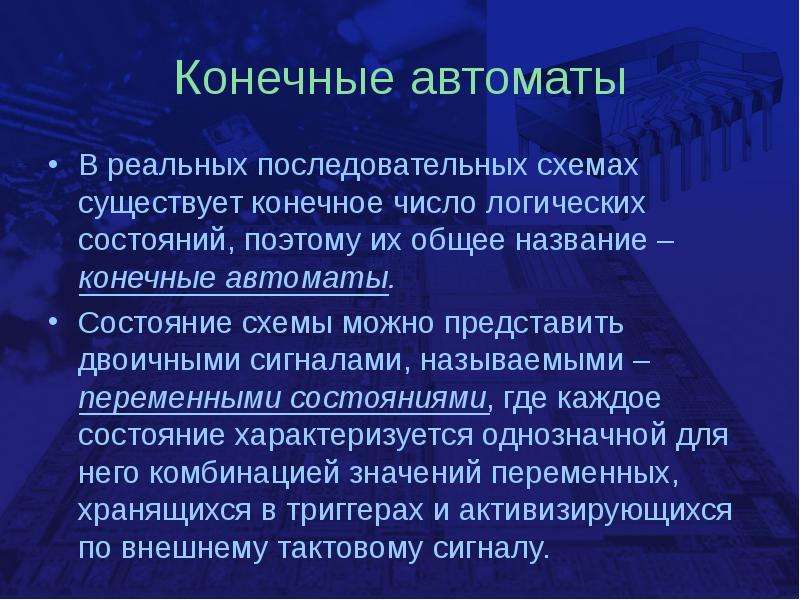

Конечные автоматы В реальных последовательных схемах существует конечное число логических состояний, поэтому их общее название – конечные автоматы. Состояние схемы можно представить двоичными сигналами, называемыми – переменными состояниями, где каждое состояние характеризуется однозначной для него комбинацией значений переменных, хранящихся в триггерах и активизирующихся по внешнему тактовому сигналу.

Слайд 3

Описание слайда:

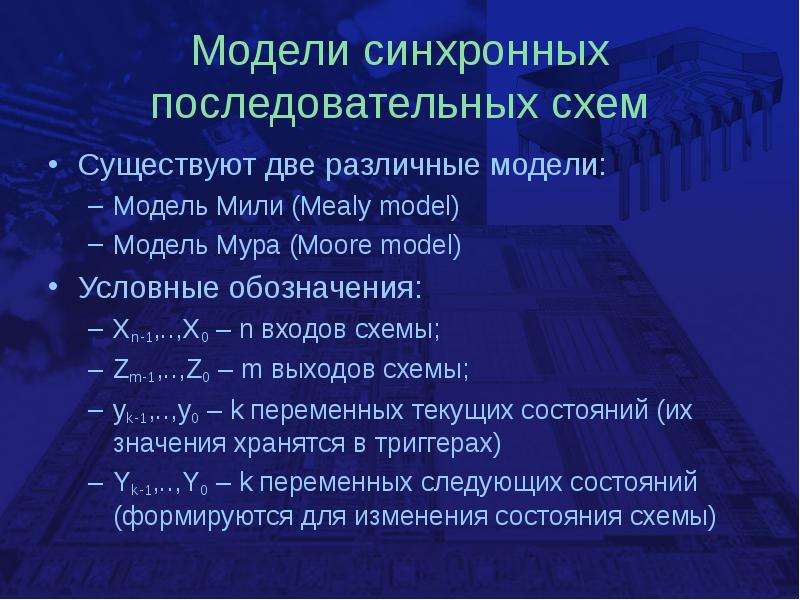

Модели синхронных последовательных схем Существуют две различные модели: Модель Мили (Mealy model) Модель Мура (Moore model) Условные обозначения: Хn-1,..,X0 – n входов схемы; Zm-1,..,Z0 – m выходов схемы; yk-1,..,y0 – k переменных текущих состояний (их значения хранятся в триггерах) Yk-1,..,Y0 – k переменных следующих состояний (формируются для изменения состояния схемы)

Слайд 4

Описание слайда:

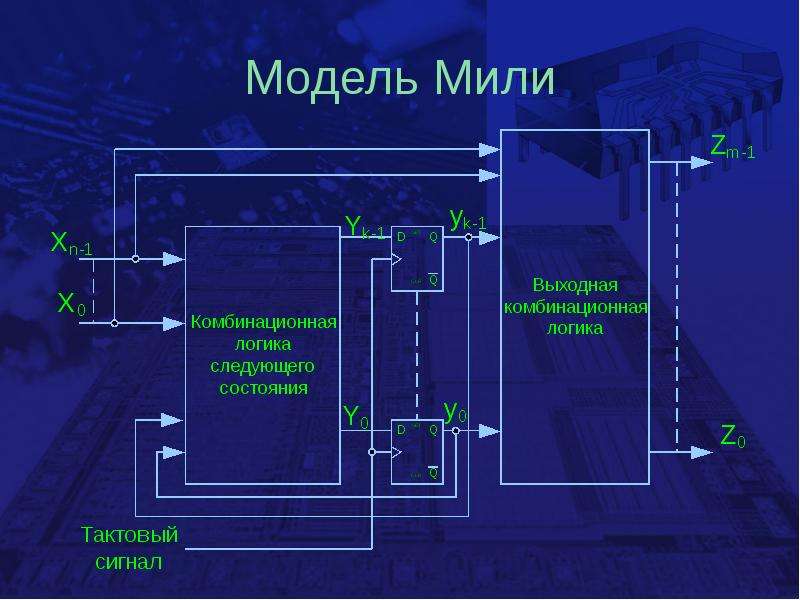

Модель Мили

Слайд 5

Описание слайда:

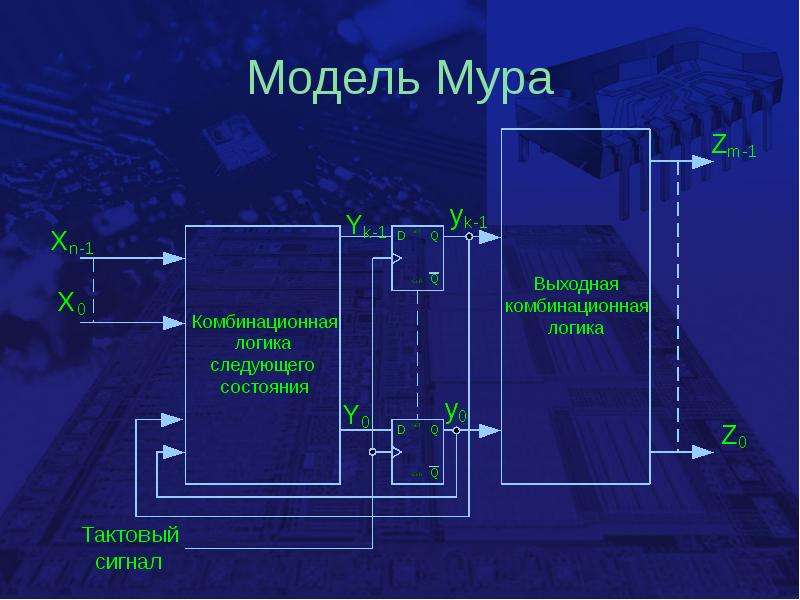

Модель Мура

Слайд 6

Описание слайда:

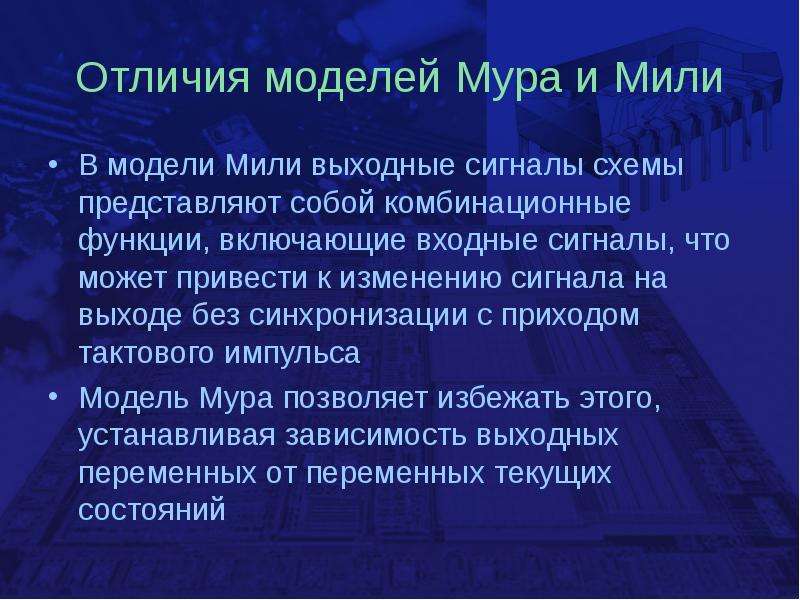

Отличия моделей Мура и Мили В модели Мили выходные сигналы схемы представляют собой комбинационные функции, включающие входные сигналы, что может привести к изменению сигнала на выходе без синхронизации с приходом тактового импульса Модель Мура позволяет избежать этого, устанавливая зависимость выходных переменных от переменных текущих состояний

Слайд 7

Описание слайда:

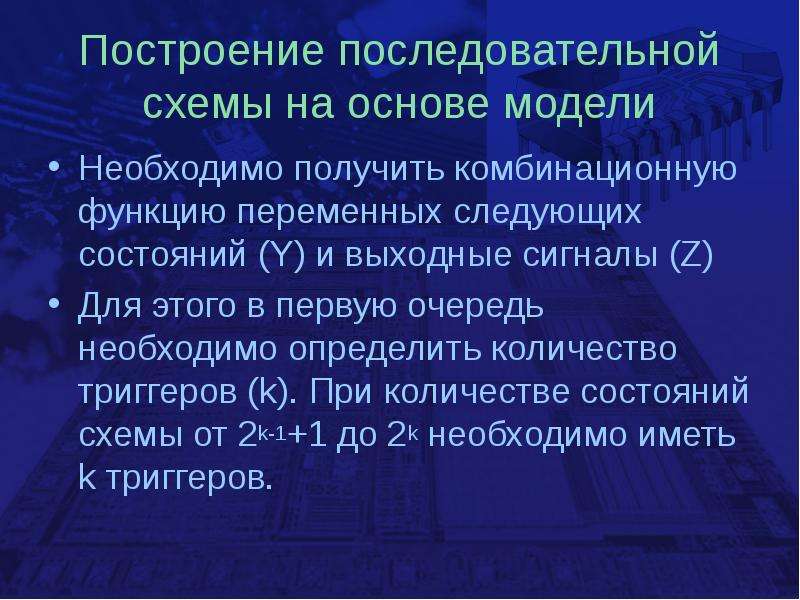

Построение последовательной схемы на основе модели Необходимо получить комбинационную функцию переменных следующих состояний (Y) и выходные сигналы (Z) Для этого в первую очередь необходимо определить количество триггеров (k). При количестве состояний схемы от 2k-1+1 до 2k необходимо иметь k триггеров.

Слайд 8

Описание слайда:

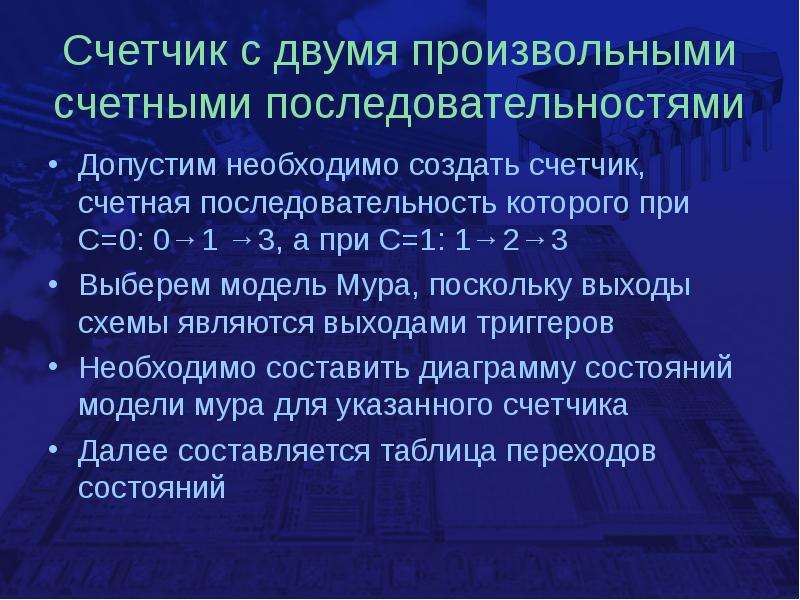

Счетчик с двумя произвольными счетными последовательностями Допустим необходимо создать счетчик, счетная последовательность которого при С=0: 0→1 →3, а при С=1: 1→2→3 Выберем модель Мура, поскольку выходы схемы являются выходами триггеров Необходимо составить диаграмму состояний модели мура для указанного счетчика Далее составляется таблица переходов состояний

Слайд 9

Описание слайда:

Диаграмма состояний модели Мура для счетчика Для каждого из состояний существует три состояния, но при включении может возникнуть и четвертое (2 для C=0 и 0 для С=1), поэтому необходимо отобразить, чтобы оно перешло в состояние 1

Слайд 10

Описание слайда:

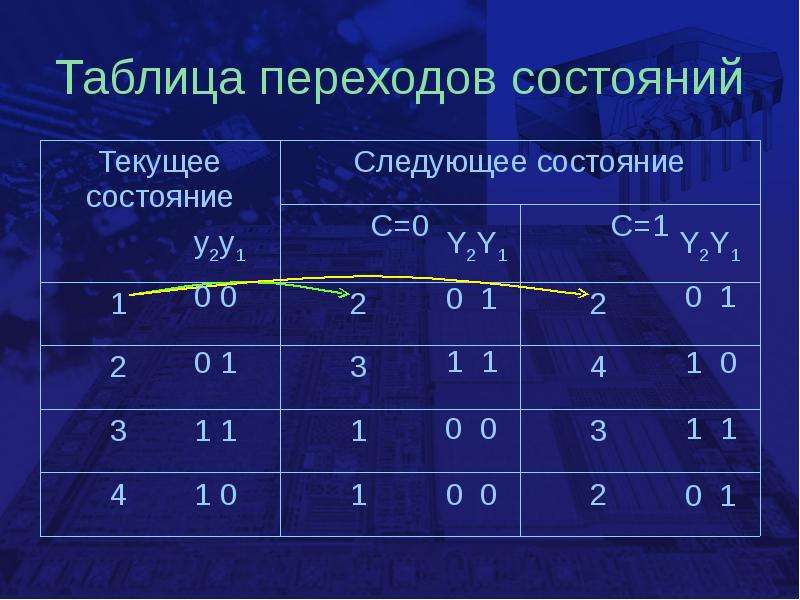

Таблица переходов состояний

Слайд 11

Описание слайда:

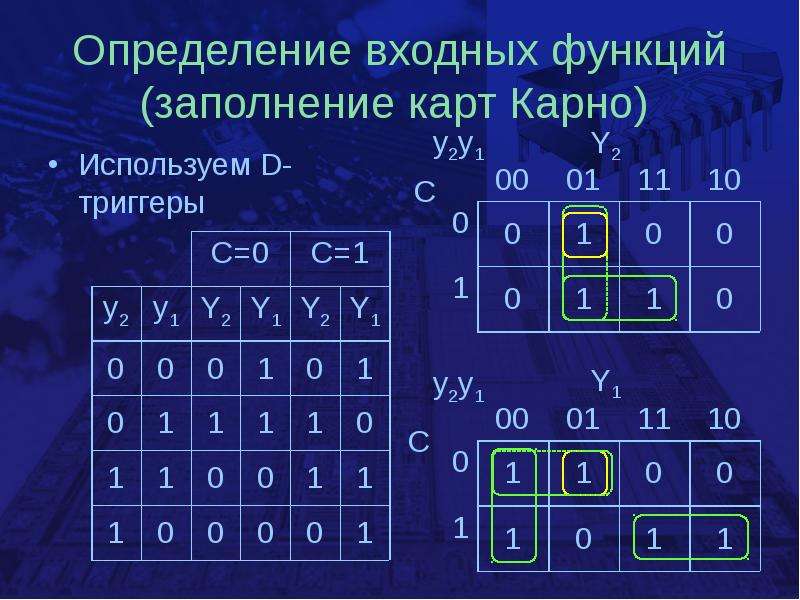

Определение входных функций (заполнение карт Карно) Используем D-триггеры

Слайд 12

Описание слайда:

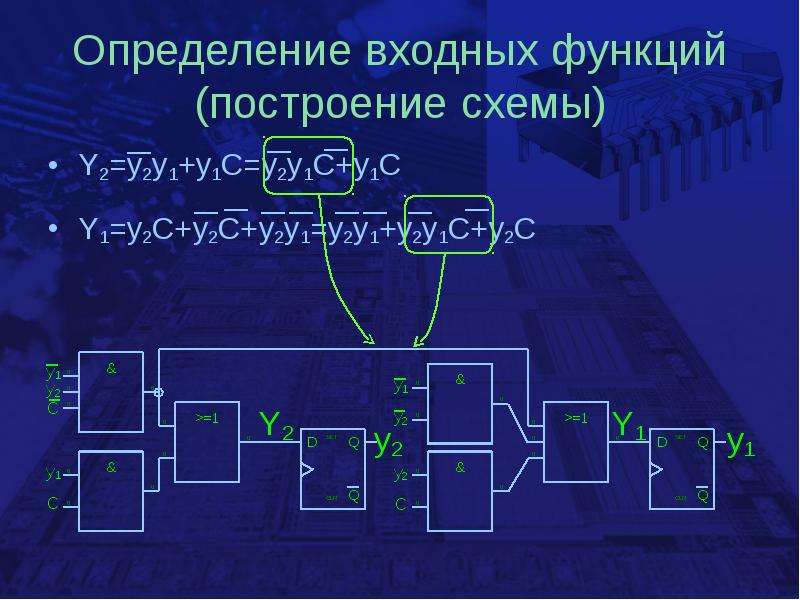

Определение входных функций (построение схемы) Y2=y2y1+y1C=y2y1C+y1C Y1=y2C+y2C+y2y1=y2y1+y2y1C+y2C

Слайд 13

Описание слайда:

Детекторы последовательности Пусть необходимо построить схему, которая детектировала определенную кодовую последовательность, поступающую через единственный вход данных, и выдавала бы результат на единственный выход Предположим нужно определить наличие на входе последовательности: 0110011

Слайд 14

Описание слайда:

Алгоритм проектирования Построение диаграммы состояний Построение таблицы переходов состояний Присвоение состояниям схемы комбинаций значений переменных состояний Построение таблицы назначенных состояний Получение входных функций триггеров (с помощью карт Карно) Получение по картам Карно выходных функций Построение логической схемы

Слайд 15

Описание слайда:

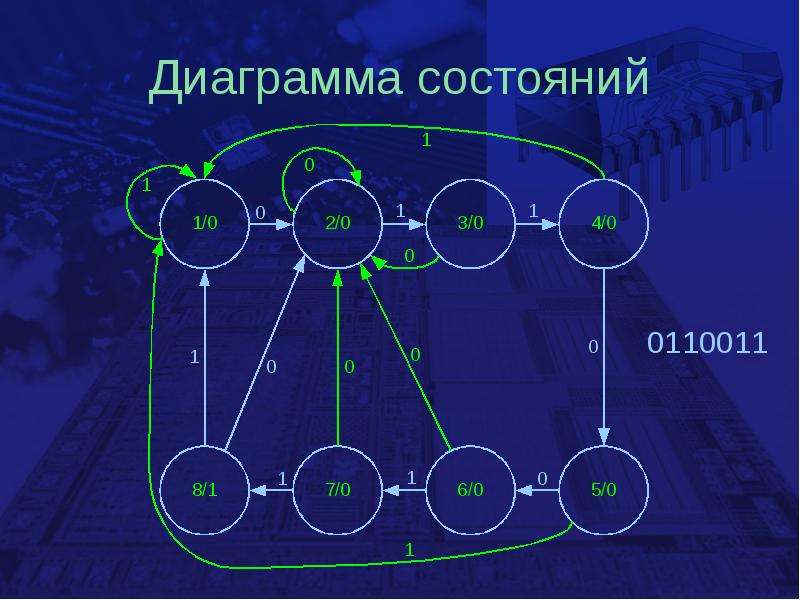

Диаграмма состояний

Слайд 16

Описание слайда:

Таблица переходов состояний

Слайд 17

Описание слайда:

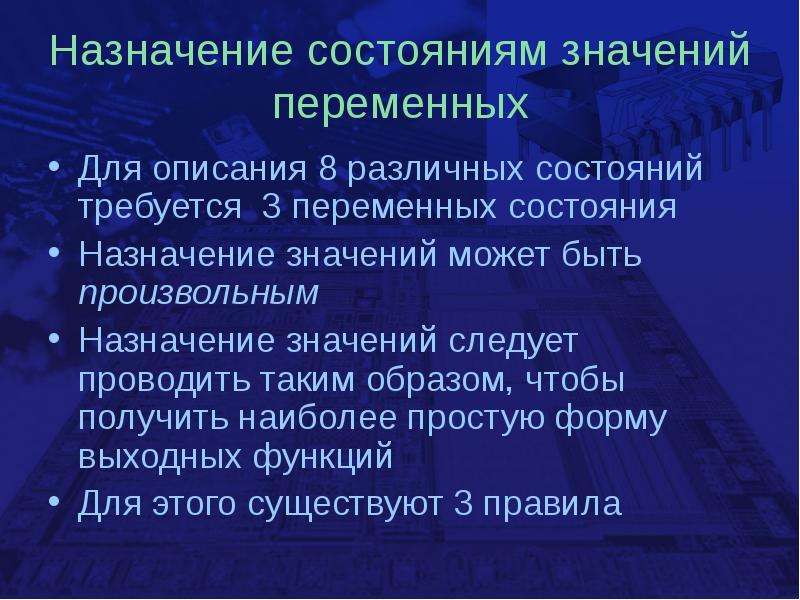

Назначение состояниям значений переменных Для описания 8 различных состояний требуется 3 переменных состояния Назначение значений может быть произвольным Назначение значений следует проводить таким образом, чтобы получить наиболее простую форму выходных функций Для этого существуют 3 правила

Слайд 18

Описание слайда:

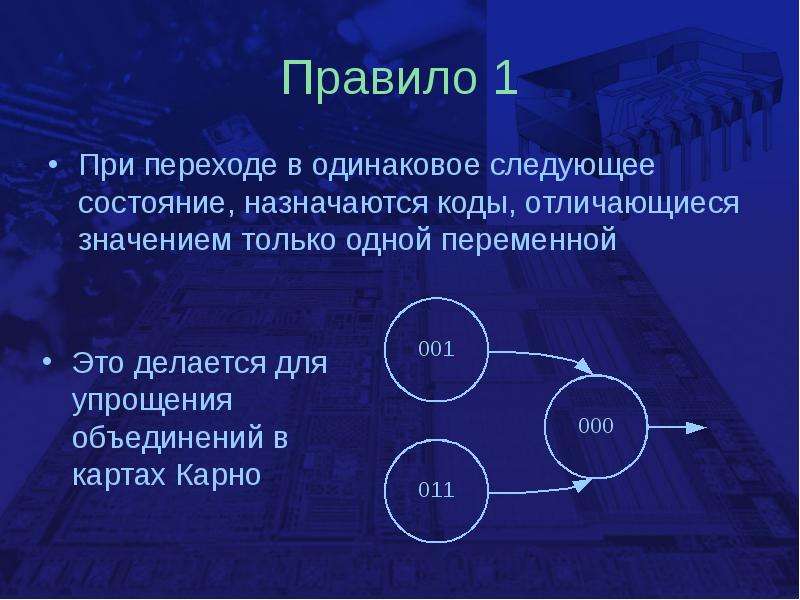

Правило 1 При переходе в одинаковое следующее состояние, назначаются коды, отличающиеся значением только одной переменной

Слайд 19

Описание слайда:

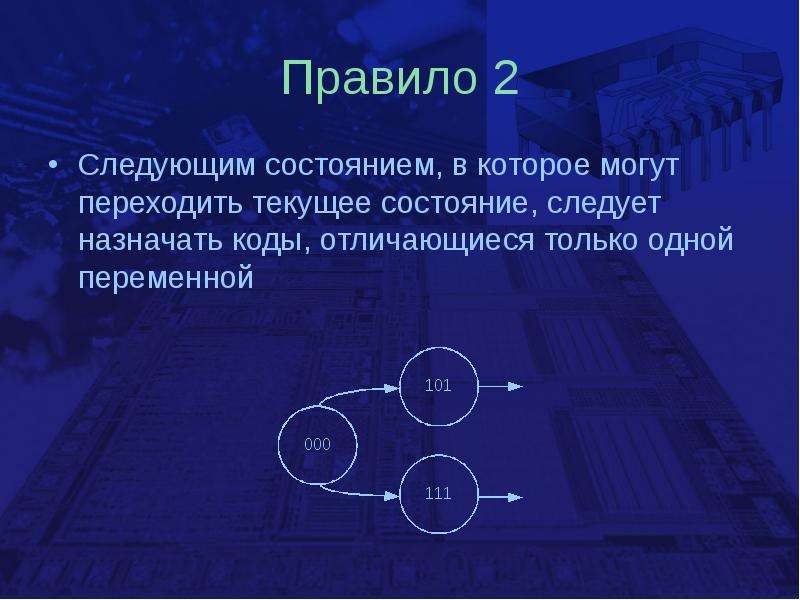

Правило 2 Следующим состоянием, в которое могут переходить текущее состояние, следует назначать коды, отличающиеся только одной переменной

Слайд 20

Описание слайда:

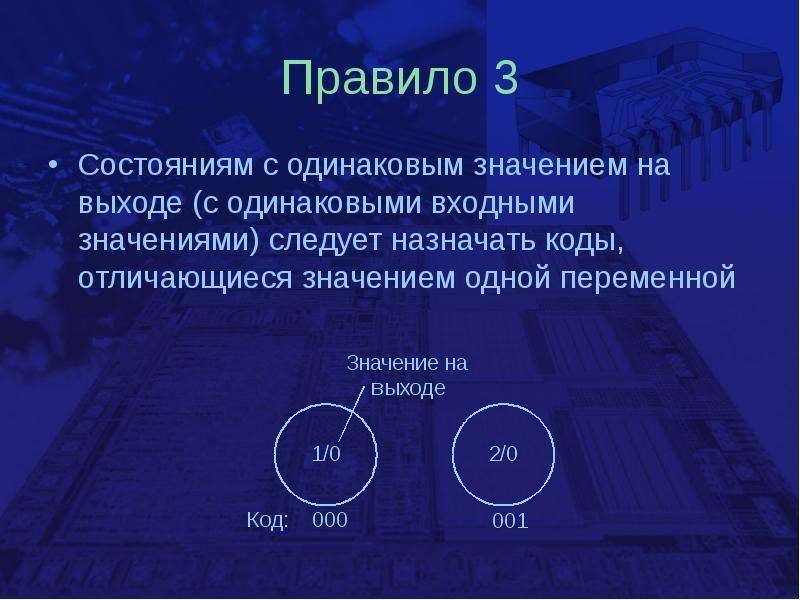

Правило 3 Состояниям с одинаковым значением на выходе (с одинаковыми входными значениями) следует назначать коды, отличающиеся значением одной переменной

Слайд 21

Описание слайда:

Код Грея Код, характеризуемый тем, что все его соседние комбинации отличаются значением только одного бита называется кодом Грея Все указанные три правила являются лишь рекомендацией, позволяющей упростить выходные функции, однако это не значит, что они будут использовать минимальное количество вентилей

Слайд 22

Описание слайда:

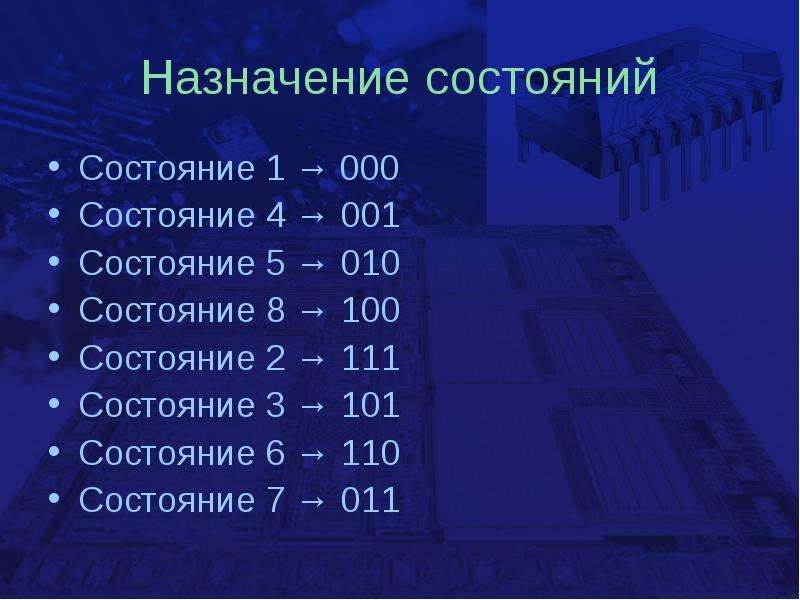

Назначение состояний Состояние 1 → 000 Состояние 4 → 001 Состояние 5 → 010 Состояние 8 → 100 Состояние 2 → 111 Состояние 3 → 101 Состояние 6 → 110 Состояние 7 → 011

Слайд 23

Описание слайда:

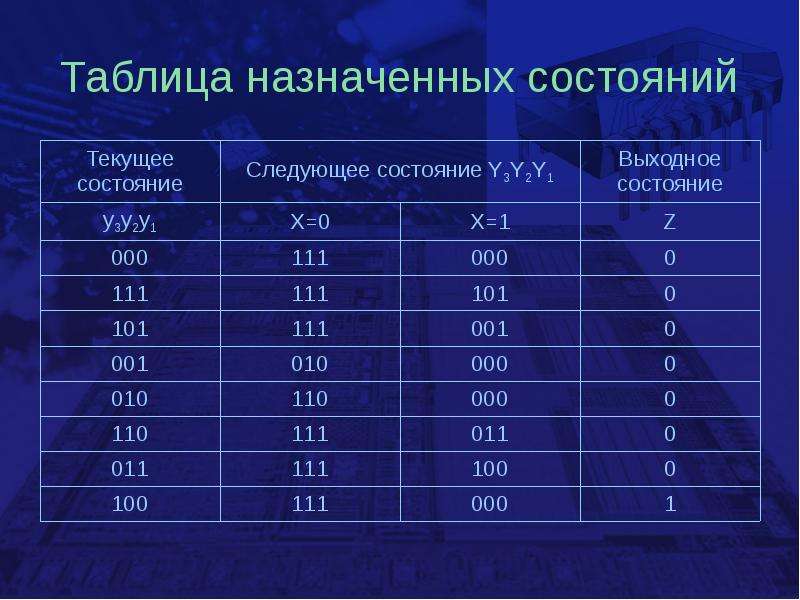

Таблица назначенных состояний

Слайд 24

Описание слайда:

Входные функции триггеров

Слайд 25

Описание слайда:

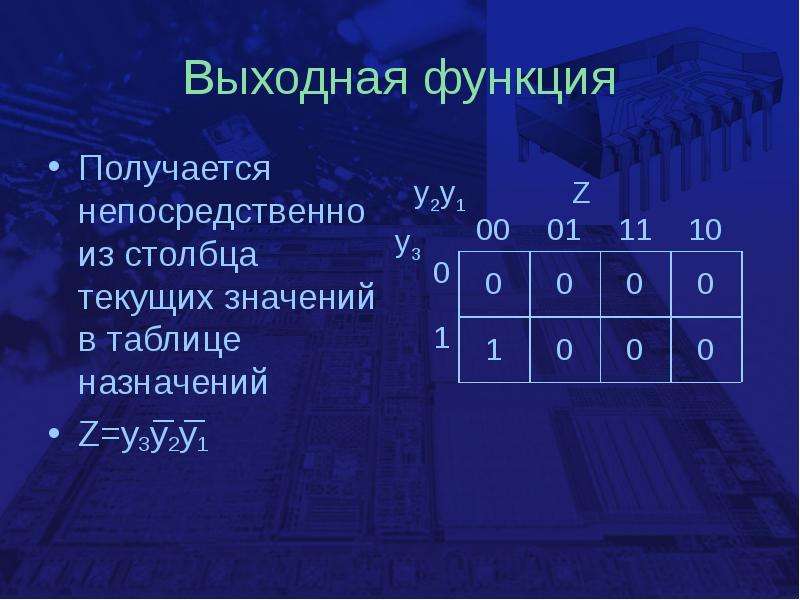

Выходная функция Получается непосредственно из столбца текущих значений в таблице назначений Z=y3y2y1

Слайд 26

Описание слайда:

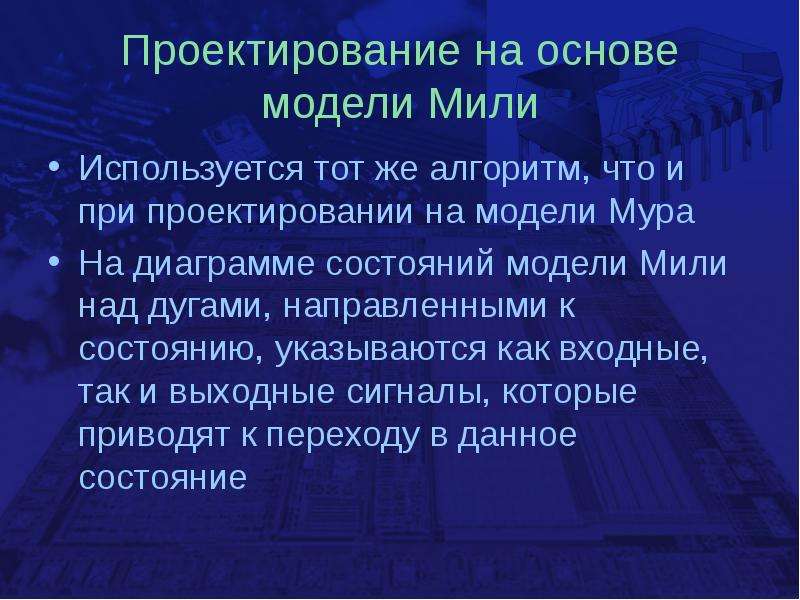

Проектирование на основе модели Мили Используется тот же алгоритм, что и при проектировании на модели Мура На диаграмме состояний модели Мили над дугами, направленными к состоянию, указываются как входные, так и выходные сигналы, которые приводят к переходу в данное состояние

Слайд 27

Описание слайда:

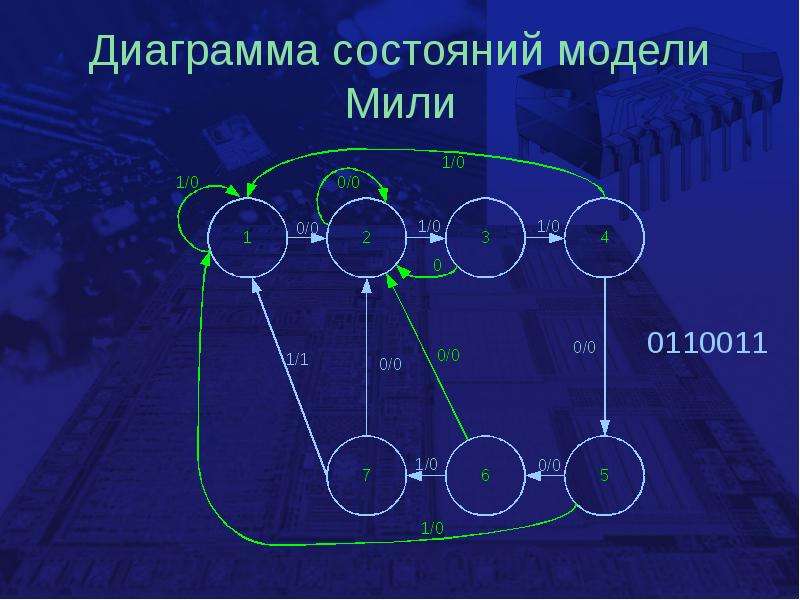

Диаграмма состояний модели Мили

Слайд 28

Описание слайда:

Таблица состояний модели Мили

Слайд 29

Описание слайда:

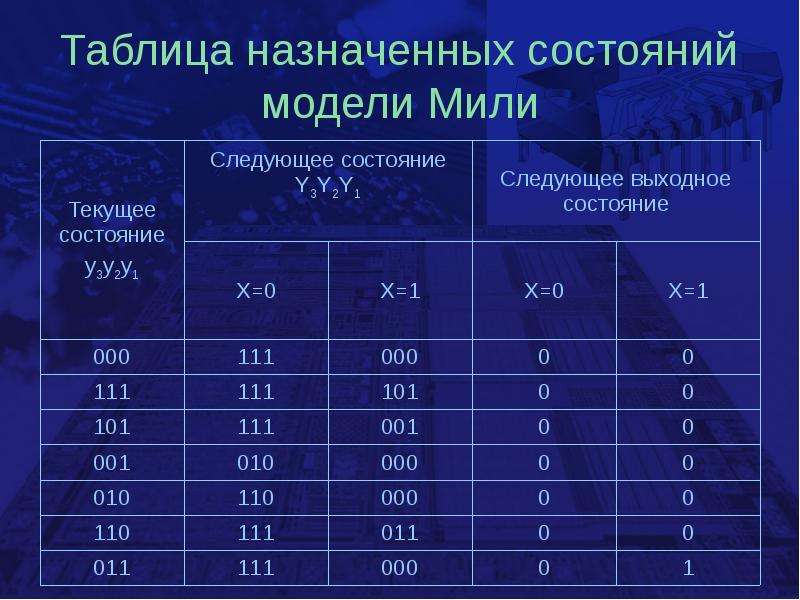

Таблица назначенных состояний модели Мили

Слайд 30

Описание слайда:

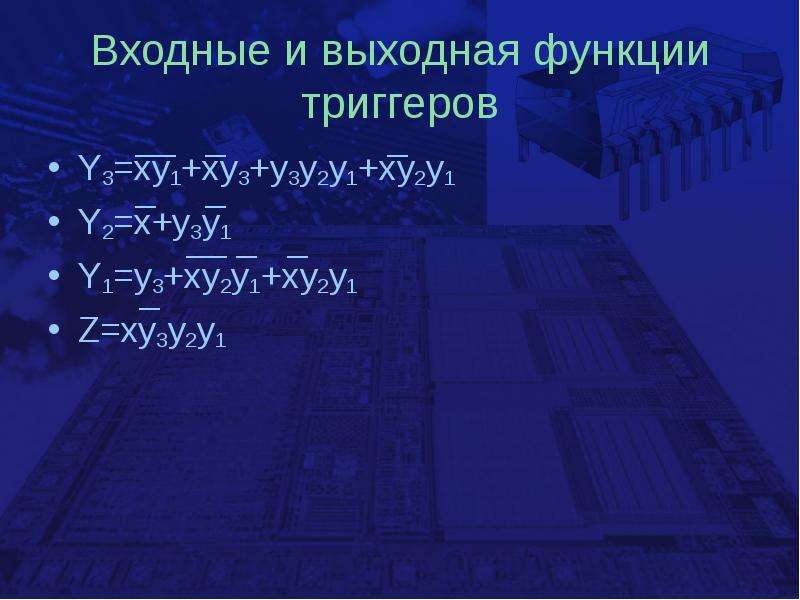

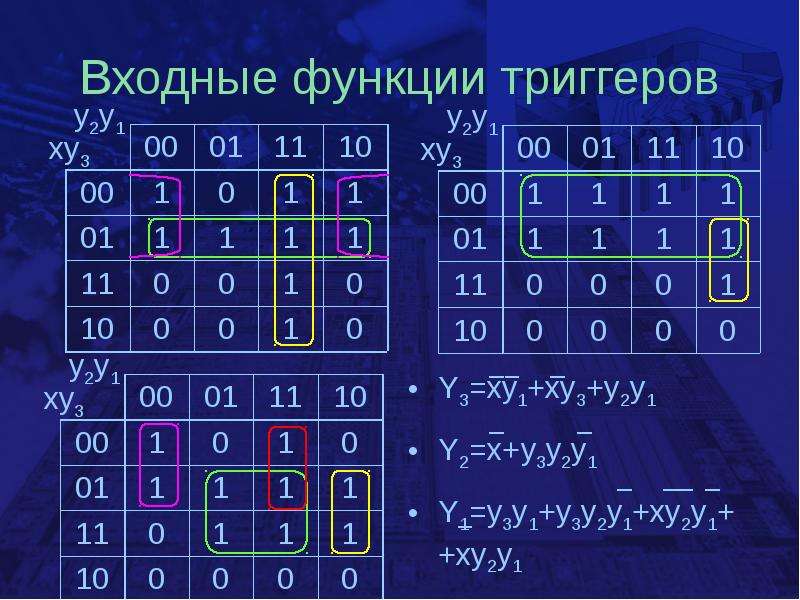

Входные и выходная функции триггеров Y3=xy1+xy3+y3y2y1+xy2y1 Y2=x+y3y1 Y1=y3+xy2y1+xy2y1 Z=xy3y2y1

Слайд 31

Описание слайда:

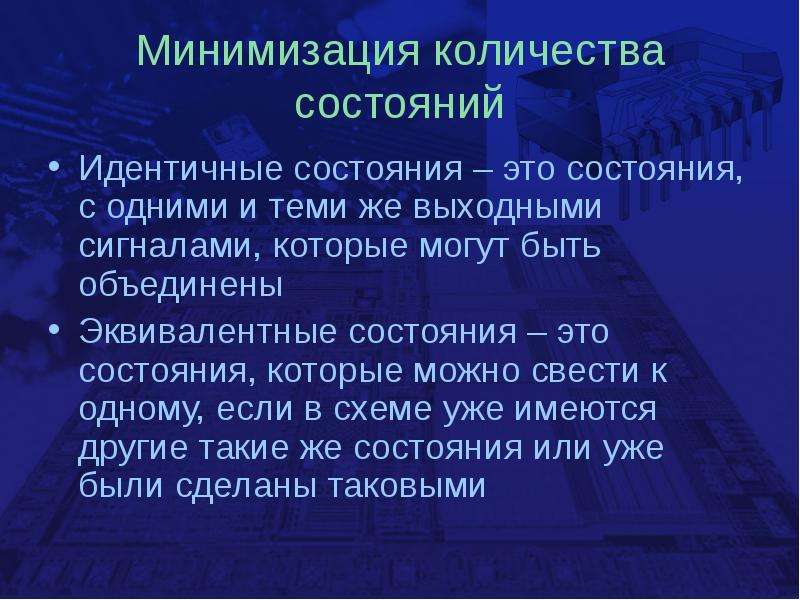

Минимизация количества состояний Идентичные состояния – это состояния, с одними и теми же выходными сигналами, которые могут быть объединены Эквивалентные состояния – это состояния, которые можно свести к одному, если в схеме уже имеются другие такие же состояния или уже были сделаны таковыми

Слайд 32

Описание слайда:

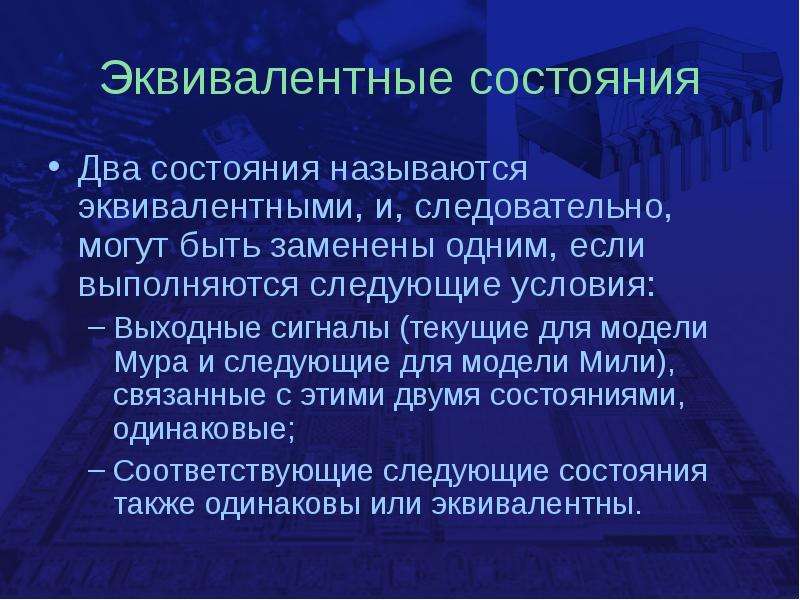

Эквивалентные состояния Два состояния называются эквивалентными, и, следовательно, могут быть заменены одним, если выполняются следующие условия: Выходные сигналы (текущие для модели Мура и следующие для модели Мили), связанные с этими двумя состояниями, одинаковые; Соответствующие следующие состояния также одинаковы или эквивалентны.
