Слайд 1


Прямая. Плоскость Лекция 2
Описание слайда:
Прямая. Плоскость Лекция 2

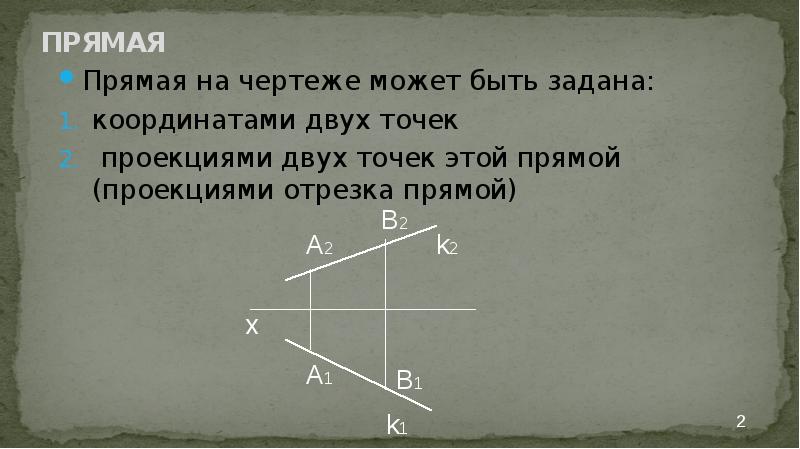

Слайд 2


ПРЯМАЯ Прямая на чертеже может быть задана: координатами двух точек проекциями двух точек этой прямой (проекциями отрезка прямой)
Описание слайда:
ПРЯМАЯ Прямая на чертеже может быть задана: координатами двух точек проекциями двух точек этой прямой (проекциями отрезка прямой)

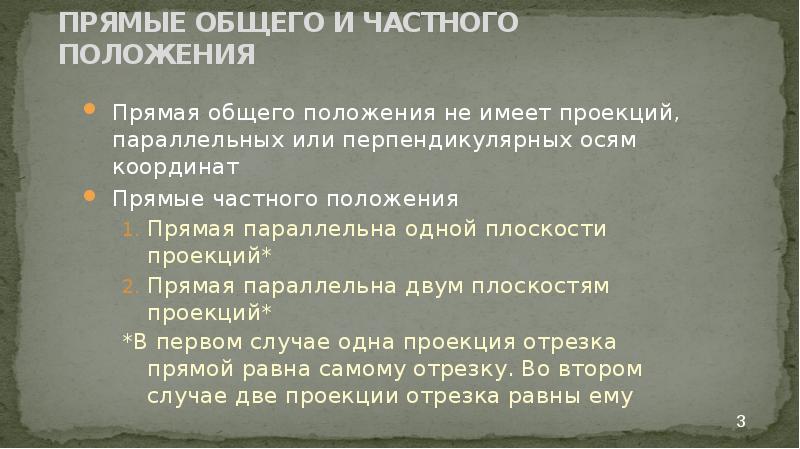

Слайд 3


ПРЯМЫЕ ОБЩЕГО И ЧАСТНОГО ПОЛОЖЕНИЯ Прямая общего положения не имеет проекций, параллельных или перпендикулярных осям координат Прямые частного...
Описание слайда:
ПРЯМЫЕ ОБЩЕГО И ЧАСТНОГО ПОЛОЖЕНИЯ Прямая общего положения не имеет проекций, параллельных или перпендикулярных осям координат Прямые частного положения Прямая параллельна одной плоскости проекций* Прямая параллельна двум плоскостям проекций* *В первом случае одна проекция отрезка прямой равна самому отрезку. Во втором случае две проекции отрезка равны ему

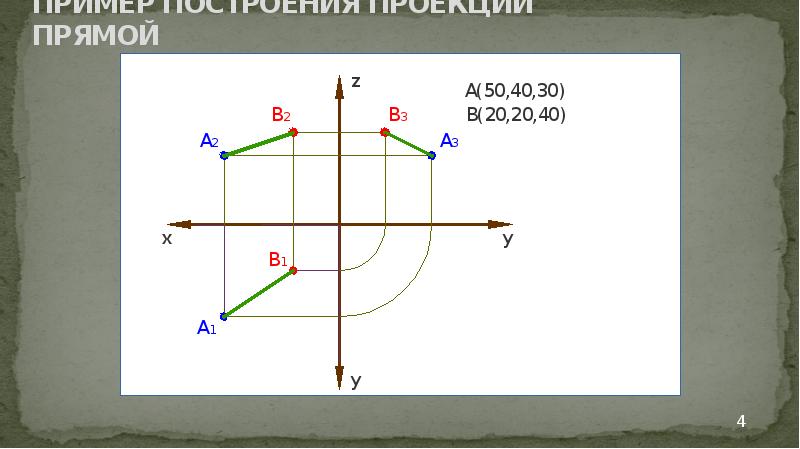

Слайд 4


ПРИМЕР ПОСТРОЕНИЯ ПРОЕКЦИЙ ПРЯМОЙ
Описание слайда:
ПРИМЕР ПОСТРОЕНИЯ ПРОЕКЦИЙ ПРЯМОЙ

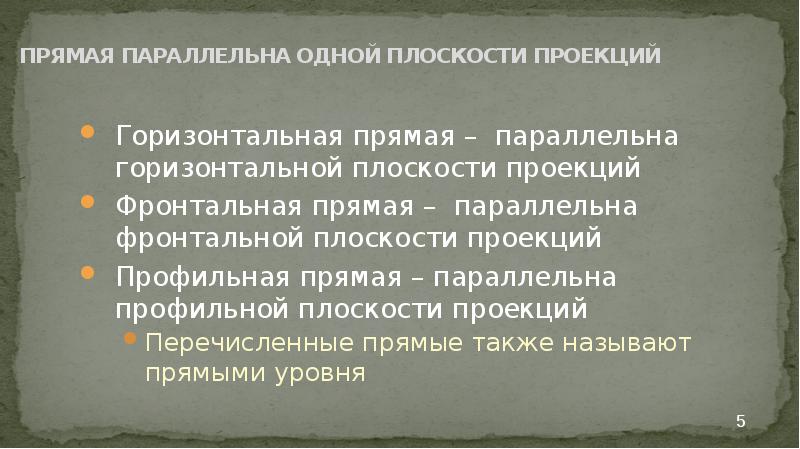

Слайд 5


ПРЯМАЯ ПАРАЛЛЕЛЬНА ОДНОЙ ПЛОСКОСТИ ПРОЕКЦИЙ Горизонтальная прямая – параллельна горизонтальной плоскости проекций Фронтальная прямая – параллельна...
Описание слайда:
ПРЯМАЯ ПАРАЛЛЕЛЬНА ОДНОЙ ПЛОСКОСТИ ПРОЕКЦИЙ Горизонтальная прямая – параллельна горизонтальной плоскости проекций Фронтальная прямая – параллельна фронтальной плоскости проекций Профильная прямая – параллельна профильной плоскости проекций Перечисленные прямые также называют прямыми уровня

Слайд 6


ГОРИЗОНТАЛЬНАЯ ПРЯМАЯ
Описание слайда:
ГОРИЗОНТАЛЬНАЯ ПРЯМАЯ

Слайд 7


ФРОНТАЛЬНАЯ ПРЯМАЯ
Описание слайда:
ФРОНТАЛЬНАЯ ПРЯМАЯ

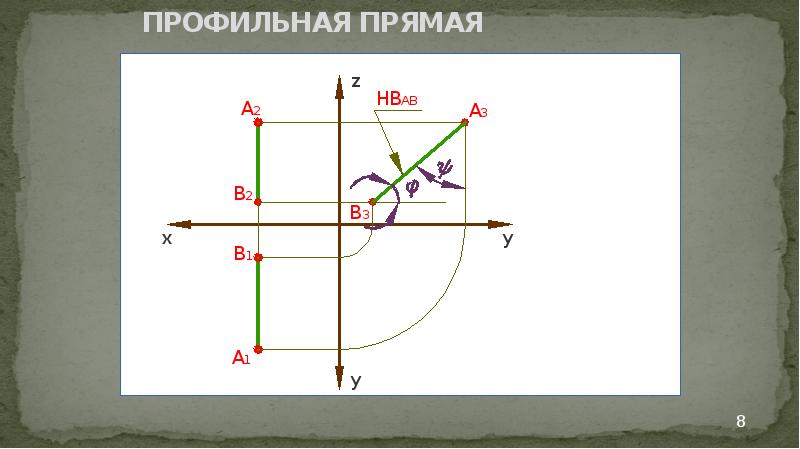

Слайд 8


ПРОФИЛЬНАЯ ПРЯМАЯ
Описание слайда:
ПРОФИЛЬНАЯ ПРЯМАЯ

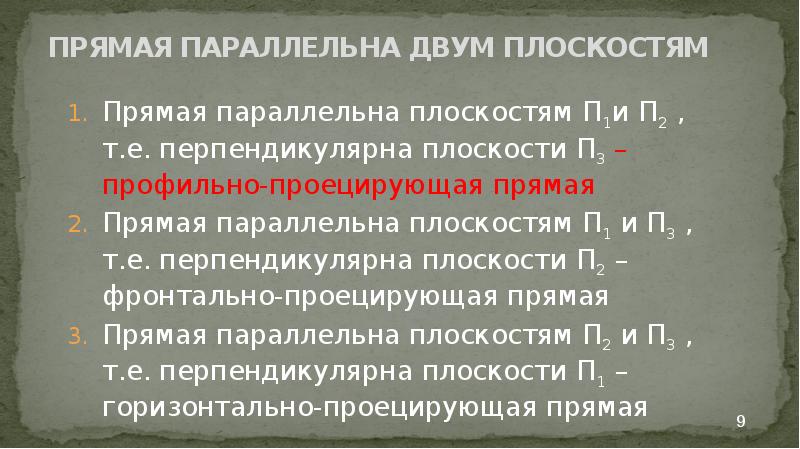

Слайд 9


ПРЯМАЯ ПАРАЛЛЕЛЬНА ДВУМ ПЛОСКОСТЯМ Прямая параллельна плоскостям П1и П2 , т.е. перпендикулярна плоскости П3 – профильно-проецирующая прямая Прямая...
Описание слайда:
ПРЯМАЯ ПАРАЛЛЕЛЬНА ДВУМ ПЛОСКОСТЯМ Прямая параллельна плоскостям П1и П2 , т.е. перпендикулярна плоскости П3 – профильно-проецирующая прямая Прямая параллельна плоскостям П1 и П3 , т.е. перпендикулярна плоскости П2 – фронтально-проецирующая прямая Прямая параллельна плоскостям П2 и П3 , т.е. перпендикулярна плоскости П1 – горизонтально-проецирующая прямая

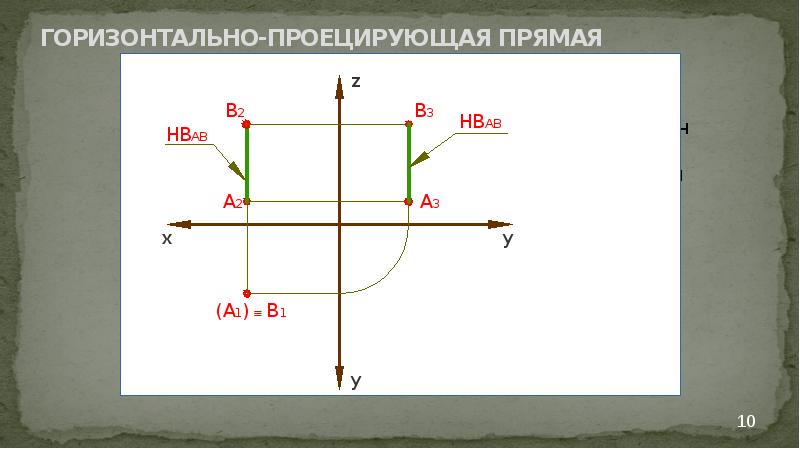

Слайд 10


ГОРИЗОНТАЛЬНО-ПРОЕЦИРУЮЩАЯ ПРЯМАЯ
Описание слайда:
ГОРИЗОНТАЛЬНО-ПРОЕЦИРУЮЩАЯ ПРЯМАЯ

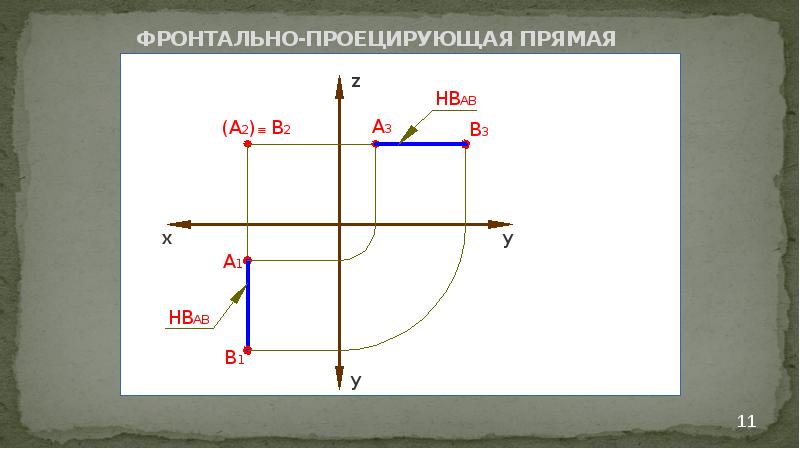

Слайд 11


ФРОНТАЛЬНО-ПРОЕЦИРУЮЩАЯ ПРЯМАЯ
Описание слайда:
ФРОНТАЛЬНО-ПРОЕЦИРУЮЩАЯ ПРЯМАЯ

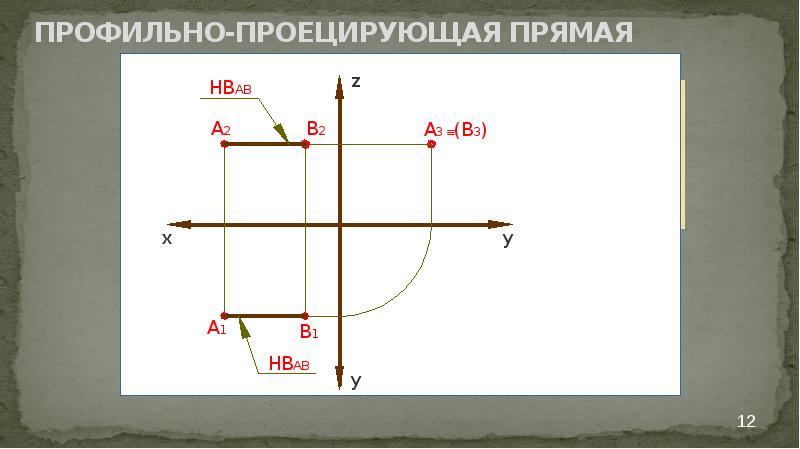

Слайд 12


ПРОФИЛЬНО-ПРОЕЦИРУЮЩАЯ ПРЯМАЯ
Описание слайда:
ПРОФИЛЬНО-ПРОЕЦИРУЮЩАЯ ПРЯМАЯ

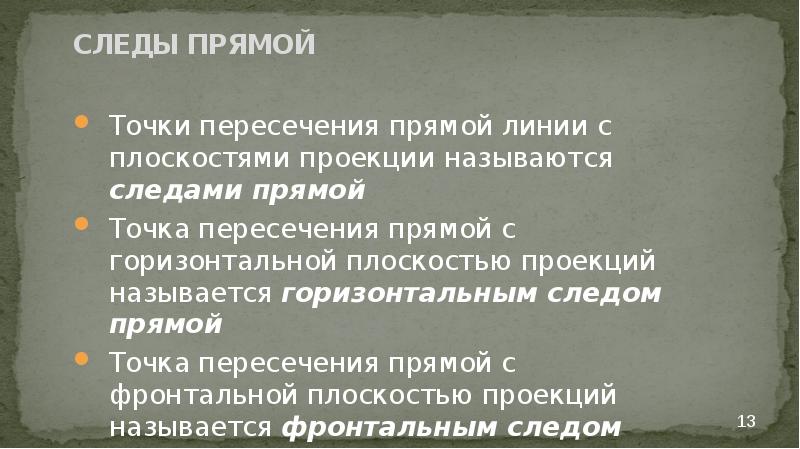

Слайд 13


СЛЕДЫ ПРЯМОЙ Точки пересечения прямой линии с плоскостями проекции называются следами прямой Точка пересечения прямой с горизонтальной плоскостью...
Описание слайда:
СЛЕДЫ ПРЯМОЙ Точки пересечения прямой линии с плоскостями проекции называются следами прямой Точка пересечения прямой с горизонтальной плоскостью проекций называется горизонтальным следом прямой Точка пересечения прямой с фронтальной плоскостью проекций называется фронтальным следом прямой

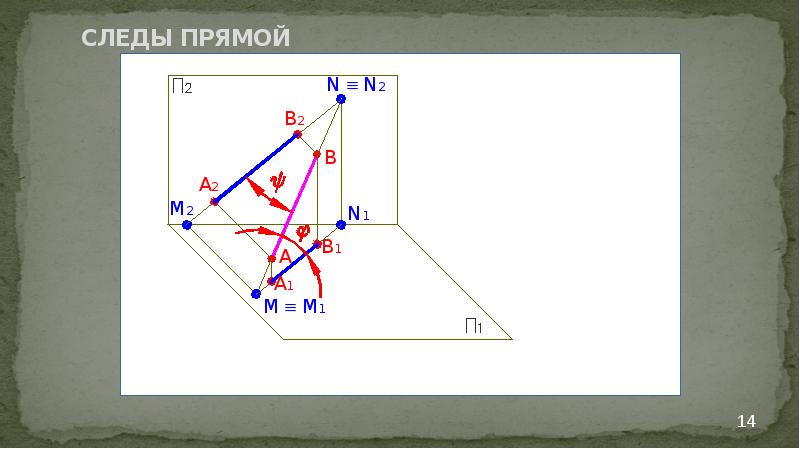

Слайд 14


СЛЕДЫ ПРЯМОЙ
Описание слайда:
СЛЕДЫ ПРЯМОЙ

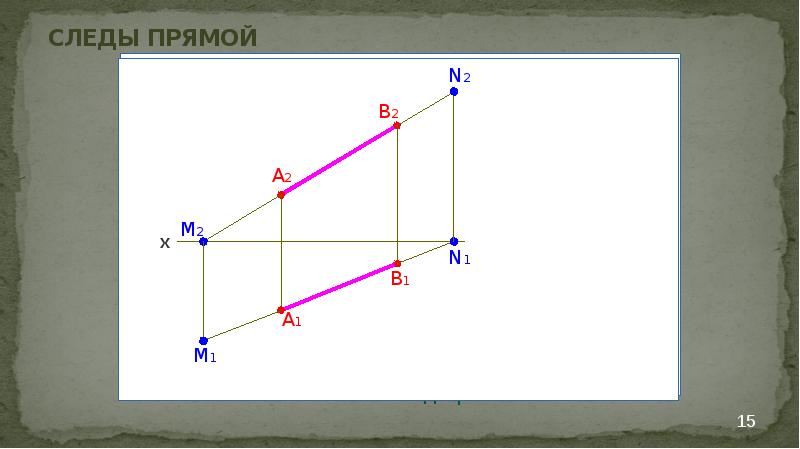

Слайд 15


СЛЕДЫ ПРЯМОЙ
Описание слайда:
СЛЕДЫ ПРЯМОЙ

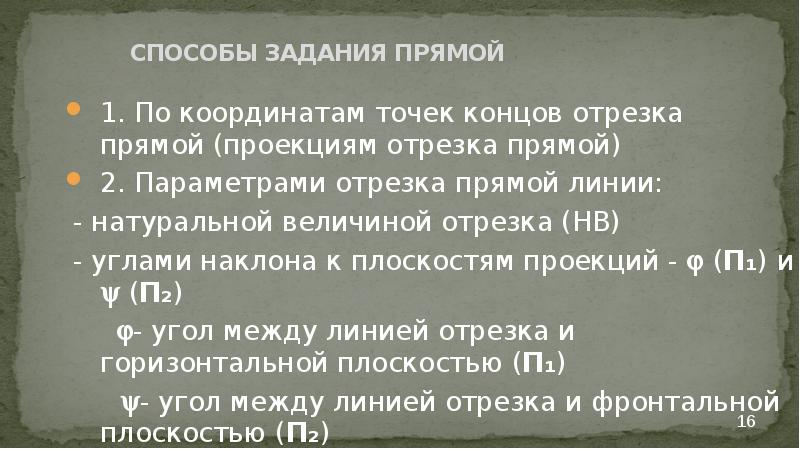

Слайд 16


СПОСОБЫ ЗАДАНИЯ ПРЯМОЙ 1. По координатам точек концов отрезка прямой (проекциям отрезка прямой) 2. Параметрами отрезка прямой линии: - натуральной...
Описание слайда:
СПОСОБЫ ЗАДАНИЯ ПРЯМОЙ 1. По координатам точек концов отрезка прямой (проекциям отрезка прямой) 2. Параметрами отрезка прямой линии: - натуральной величиной отрезка (НВ) - углами наклона к плоскостям проекций -  (П₁) и  (П₂) - угол между линией отрезка и горизонтальной плоскостью (П₁) - угол между линией отрезка и фронтальной плоскостью (П₂)

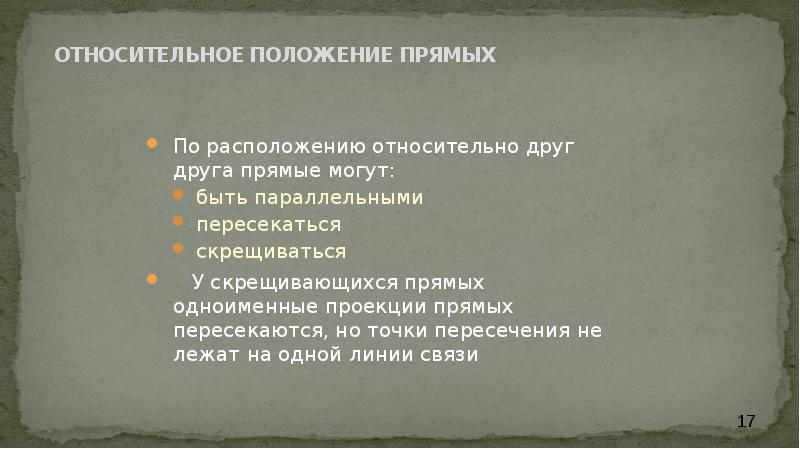

Слайд 17


ОТНОСИТЕЛЬНОЕ ПОЛОЖЕНИЕ ПРЯМЫХ По расположению относительно друг друга прямые могут: быть параллельными пересекаться скрещиваться У скрещивающихся...
Описание слайда:
ОТНОСИТЕЛЬНОЕ ПОЛОЖЕНИЕ ПРЯМЫХ По расположению относительно друг друга прямые могут: быть параллельными пересекаться скрещиваться У скрещивающихся прямых одноименные проекции прямых пересекаются, но точки пересечения не лежат на одной линии связи

Слайд 18


СКРЕЩИВАЮЩИЕСЯ И ПЕРЕСЕКАЮЩИЕСЯ ПРЯМЫЕ
Описание слайда:
СКРЕЩИВАЮЩИЕСЯ И ПЕРЕСЕКАЮЩИЕСЯ ПРЯМЫЕ

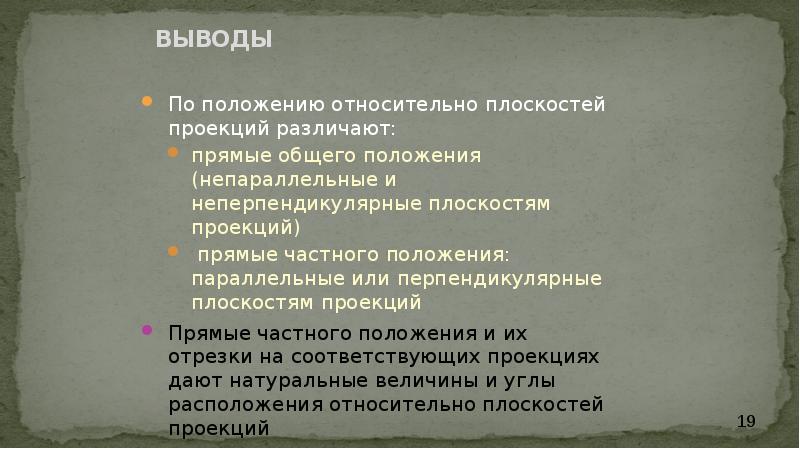

Слайд 19


ВЫВОДЫ По положению относительно плоскостей проекций различают: прямые общего положения (непараллельные и неперпендикулярные плоскостям проекций)...
Описание слайда:
ВЫВОДЫ По положению относительно плоскостей проекций различают: прямые общего положения (непараллельные и неперпендикулярные плоскостям проекций) прямые частного положения: параллельные или перпендикулярные плоскостям проекций Прямые частного положения и их отрезки на соответствующих проекциях дают натуральные величины и углы расположения относительно плоскостей проекций

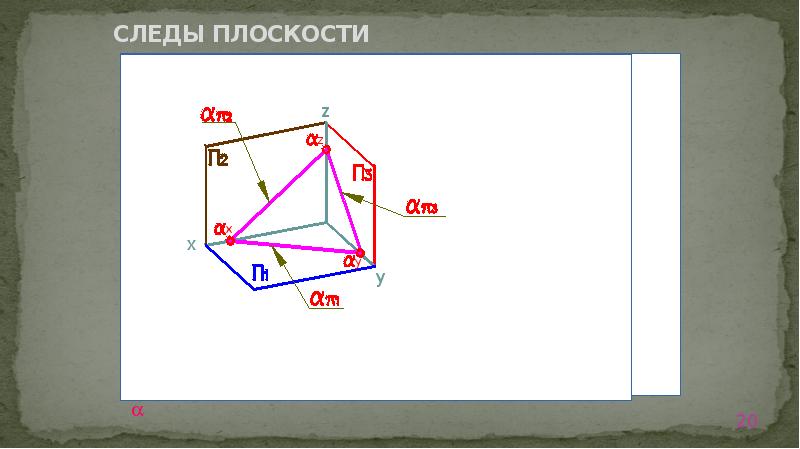

Слайд 20


СЛЕДЫ ПЛОСКОСТИ
Описание слайда:
СЛЕДЫ ПЛОСКОСТИ

Слайд 21


СЛЕДЫ ПЛОСКОСТИ
Описание слайда:
СЛЕДЫ ПЛОСКОСТИ

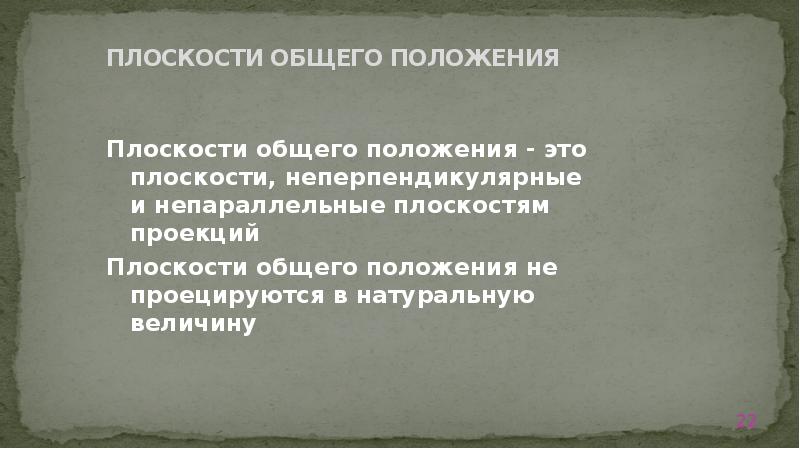

Слайд 22


ПЛОСКОСТИ ОБЩЕГО ПОЛОЖЕНИЯ Плоскости общего положения - это плоскости, неперпендикулярные и непараллельные плоскостям проекций Плоскости общего...
Описание слайда:
ПЛОСКОСТИ ОБЩЕГО ПОЛОЖЕНИЯ Плоскости общего положения - это плоскости, неперпендикулярные и непараллельные плоскостям проекций Плоскости общего положения не проецируются в натуральную величину

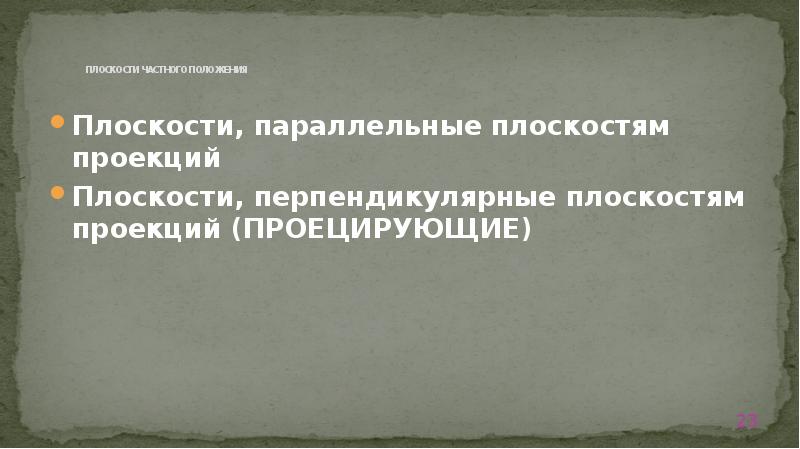

Слайд 23


ПЛОСКОСТИ ЧАСТНОГО ПОЛОЖЕНИЯ Плоскости, параллельные плоскостям проекций Плоскости, перпендикулярные плоскостям проекций (ПРОЕЦИРУЮЩИЕ)
Описание слайда:
ПЛОСКОСТИ ЧАСТНОГО ПОЛОЖЕНИЯ Плоскости, параллельные плоскостям проекций Плоскости, перпендикулярные плоскостям проекций (ПРОЕЦИРУЮЩИЕ)

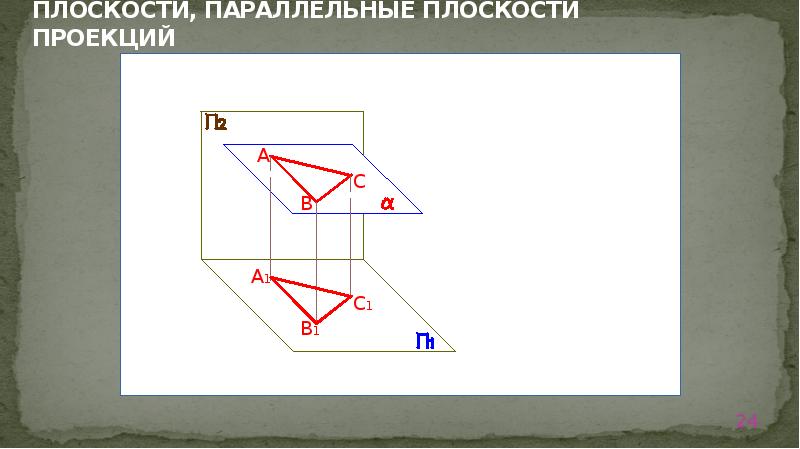

Слайд 24


ПЛОСКОСТИ, ПАРАЛЛЕЛЬНЫЕ ПЛОСКОСТИ ПРОЕКЦИЙ
Описание слайда:
ПЛОСКОСТИ, ПАРАЛЛЕЛЬНЫЕ ПЛОСКОСТИ ПРОЕКЦИЙ

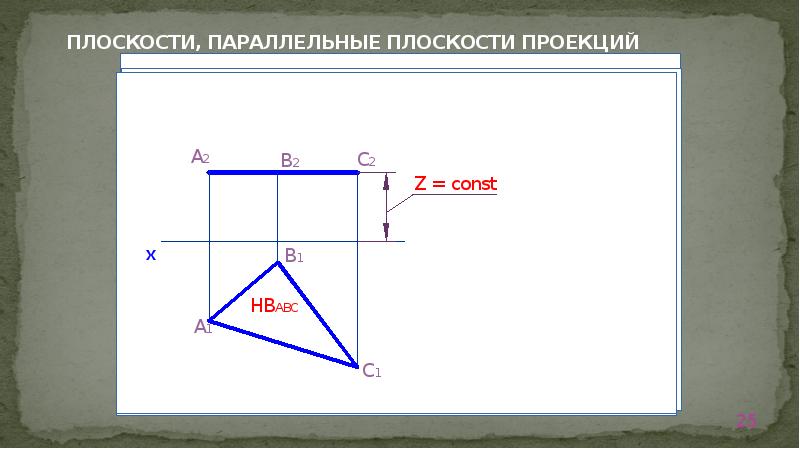

Слайд 25


ПЛОСКОСТИ, ПАРАЛЛЕЛЬНЫЕ ПЛОСКОСТИ ПРОЕКЦИЙ
Описание слайда:
ПЛОСКОСТИ, ПАРАЛЛЕЛЬНЫЕ ПЛОСКОСТИ ПРОЕКЦИЙ

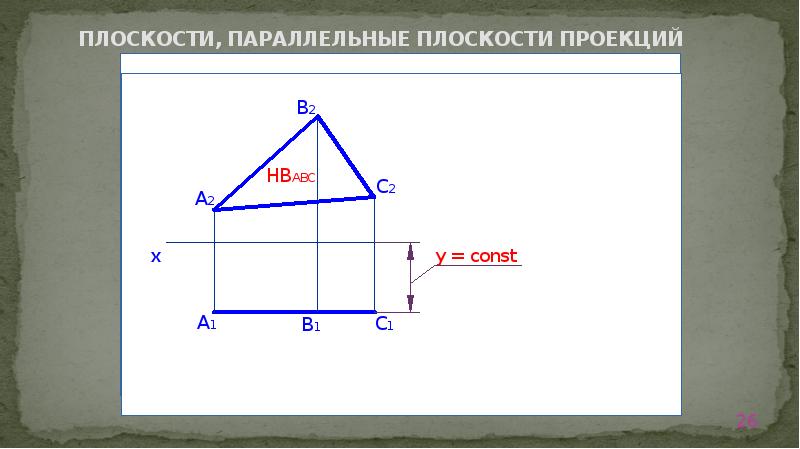

Слайд 26


ПЛОСКОСТИ, ПАРАЛЛЕЛЬНЫЕ ПЛОСКОСТИ ПРОЕКЦИЙ
Описание слайда:
ПЛОСКОСТИ, ПАРАЛЛЕЛЬНЫЕ ПЛОСКОСТИ ПРОЕКЦИЙ

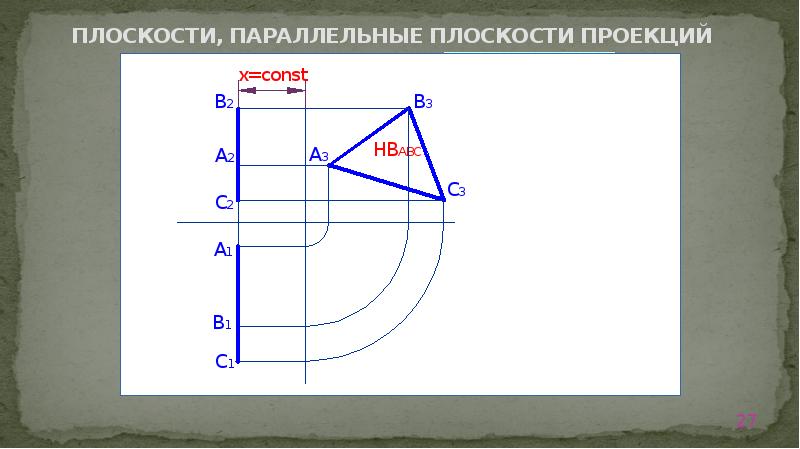

Слайд 27


ПЛОСКОСТИ, ПАРАЛЛЕЛЬНЫЕ ПЛОСКОСТИ ПРОЕКЦИЙ
Описание слайда:
ПЛОСКОСТИ, ПАРАЛЛЕЛЬНЫЕ ПЛОСКОСТИ ПРОЕКЦИЙ

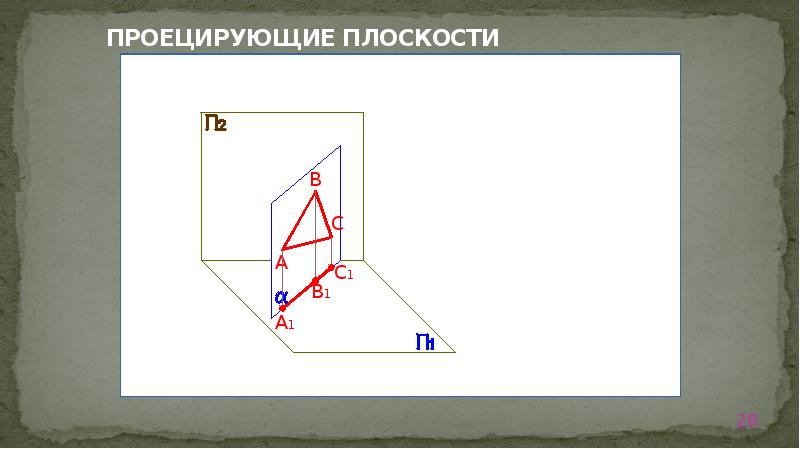

Слайд 28


ПРОЕЦИРУЮЩИЕ ПЛОСКОСТИ
Описание слайда:
ПРОЕЦИРУЮЩИЕ ПЛОСКОСТИ

Слайд 29


ПРОЕЦИРУЮЩИЕ ПЛОСКОСТИ
Описание слайда:
ПРОЕЦИРУЮЩИЕ ПЛОСКОСТИ

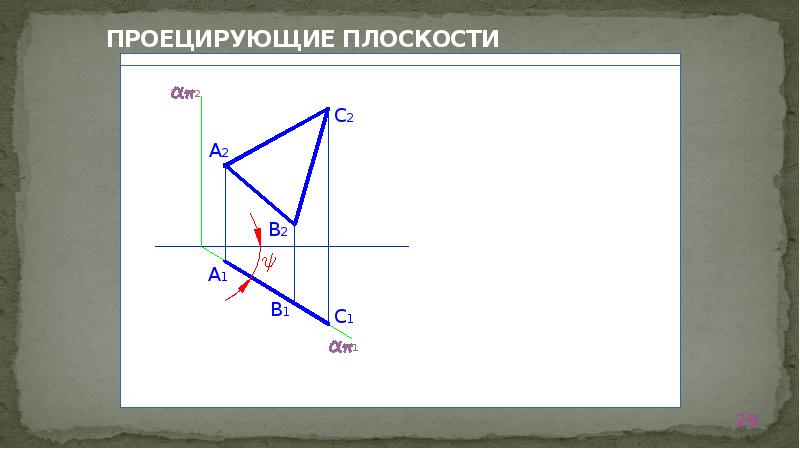

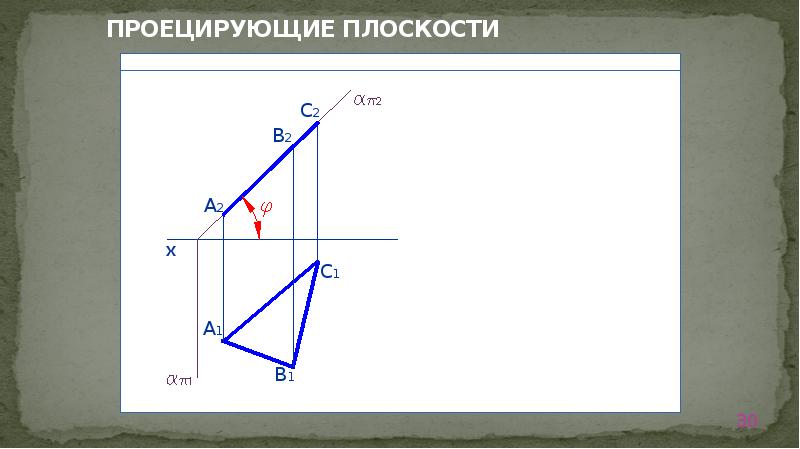

Слайд 30


ПРОЕЦИРУЮЩИЕ ПЛОСКОСТИ
Описание слайда:
ПРОЕЦИРУЮЩИЕ ПЛОСКОСТИ

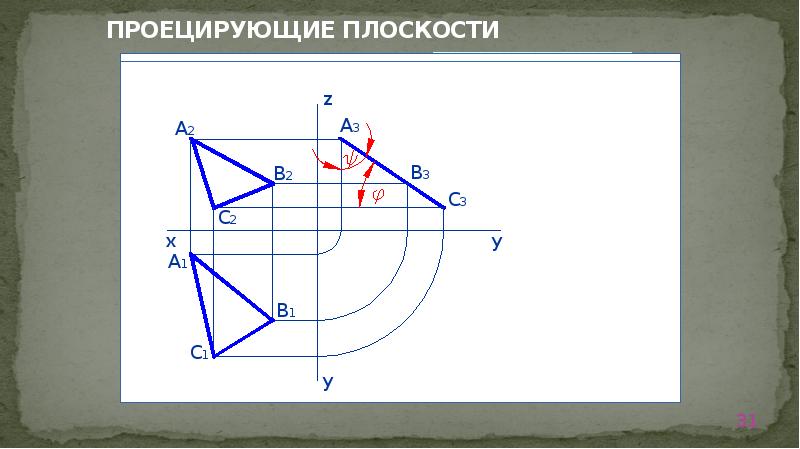

Слайд 31


ПРОЕЦИРУЮЩИЕ ПЛОСКОСТИ
Описание слайда:
ПРОЕЦИРУЮЩИЕ ПЛОСКОСТИ

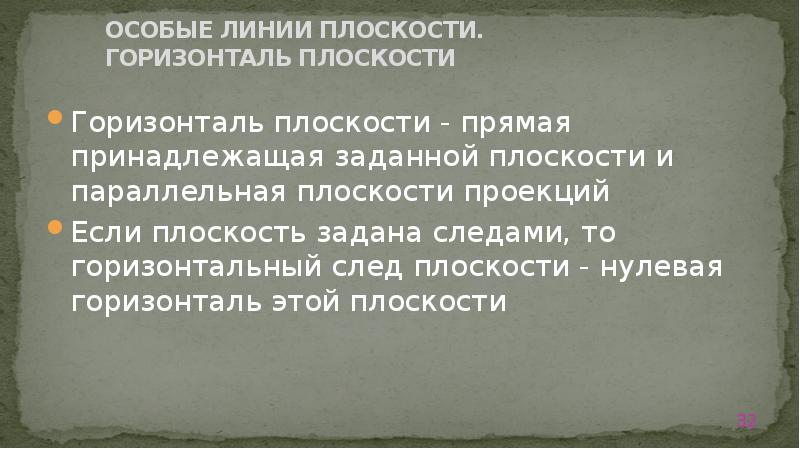

Слайд 32


ОСОБЫЕ ЛИНИИ ПЛОСКОСТИ. ГОРИЗОНТАЛЬ ПЛОСКОСТИ Горизонталь плоскости - прямая принадлежащая заданной плоскости и параллельная плоскости проекций Если...
Описание слайда:
ОСОБЫЕ ЛИНИИ ПЛОСКОСТИ. ГОРИЗОНТАЛЬ ПЛОСКОСТИ Горизонталь плоскости - прямая принадлежащая заданной плоскости и параллельная плоскости проекций Если плоскость задана следами, то горизонтальный след плоскости - нулевая горизонталь этой плоскости

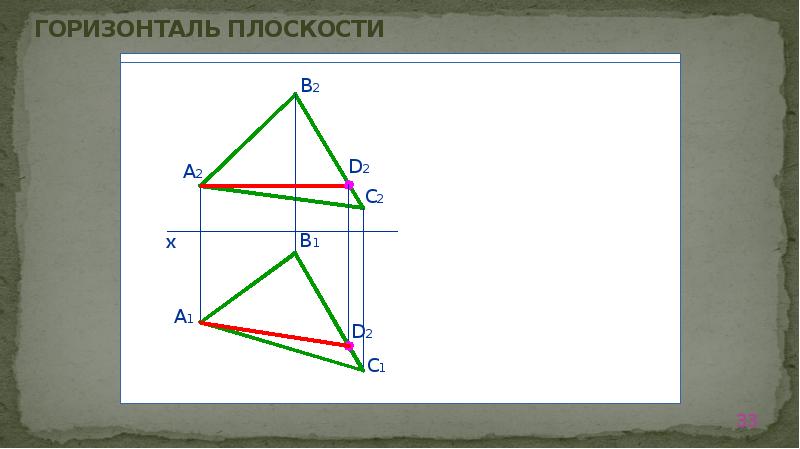

Слайд 33


ГОРИЗОНТАЛЬ ПЛОСКОСТИ
Описание слайда:
ГОРИЗОНТАЛЬ ПЛОСКОСТИ

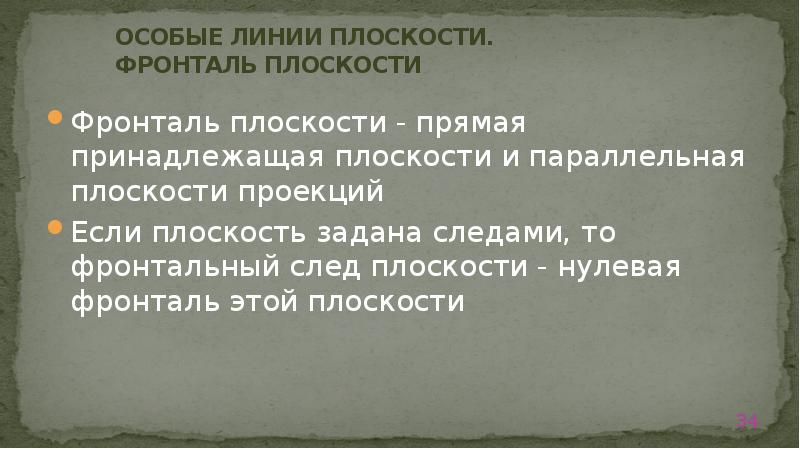

Слайд 34


ОСОБЫЕ ЛИНИИ ПЛОСКОСТИ. ФРОНТАЛЬ ПЛОСКОСТИ Фронталь плоскости - прямая принадлежащая плоскости и параллельная плоскости проекций Если плоскость...
Описание слайда:
ОСОБЫЕ ЛИНИИ ПЛОСКОСТИ. ФРОНТАЛЬ ПЛОСКОСТИ Фронталь плоскости - прямая принадлежащая плоскости и параллельная плоскости проекций Если плоскость задана следами, то фронтальный след плоскости - нулевая фронталь этой плоскости

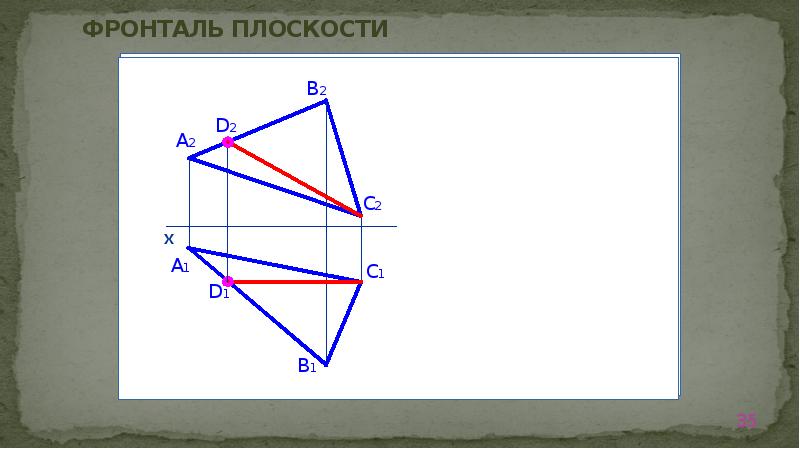

Слайд 35


ФРОНТАЛЬ ПЛОСКОСТИ
Описание слайда:
ФРОНТАЛЬ ПЛОСКОСТИ

Слайд 36


ОСОБЫЕ ЛИНИИ ПЛОСКОСТИ, ЗАДАННОЙ СЛЕДАМИ
Описание слайда:
ОСОБЫЕ ЛИНИИ ПЛОСКОСТИ, ЗАДАННОЙ СЛЕДАМИ

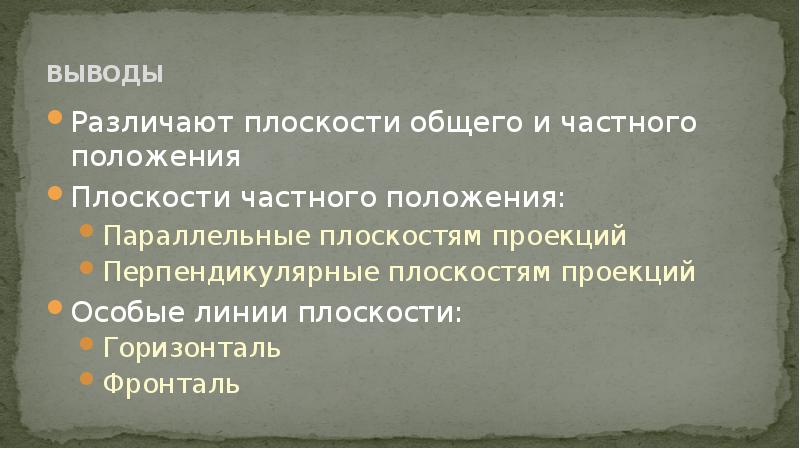

Слайд 37


ВЫВОДЫ Различают плоскости общего и частного положения Плоскости частного положения: Параллельные плоскостям проекций Перпендикулярные плоскостям...
Описание слайда:
ВЫВОДЫ Различают плоскости общего и частного положения Плоскости частного положения: Параллельные плоскостям проекций Перпендикулярные плоскостям проекций Особые линии плоскости: Горизонталь Фронталь
