Слайд 1

Описание слайда:

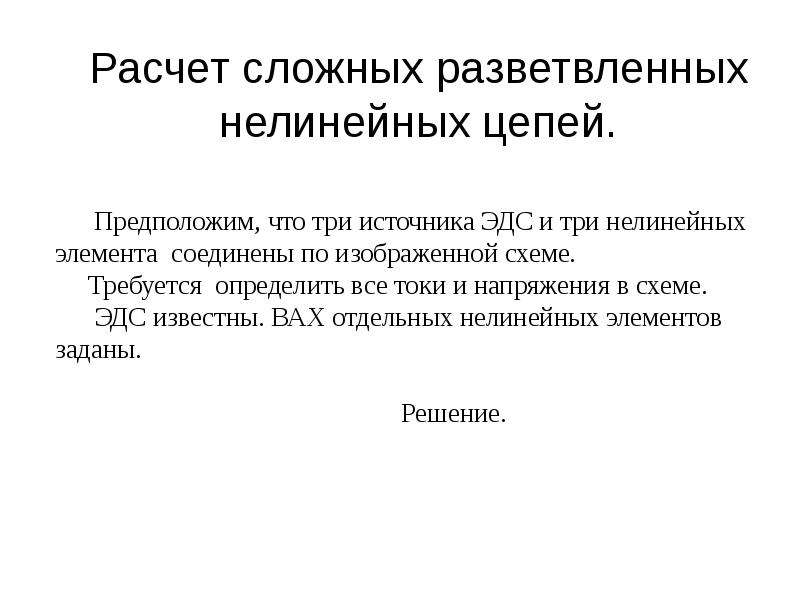

Расчет сложных разветвленных нелинейных цепей.

Слайд 2

Описание слайда:

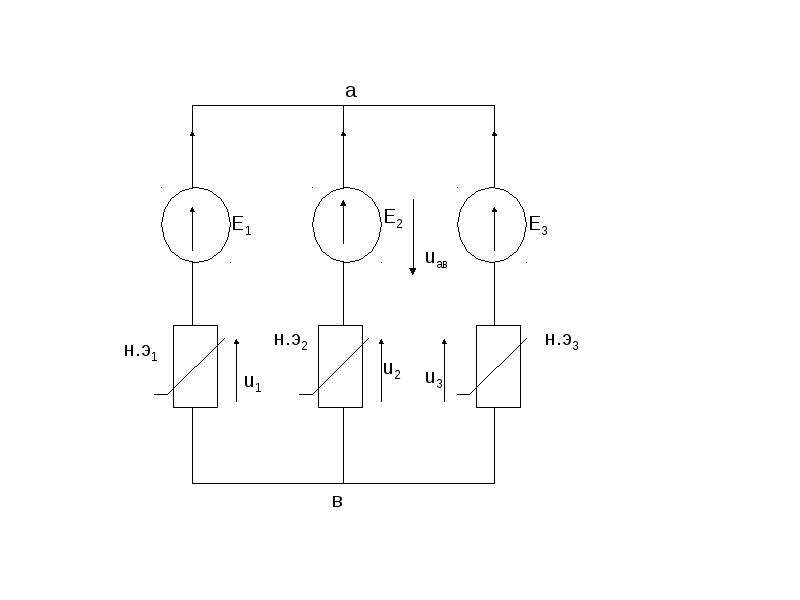

Слайд 3

Описание слайда:

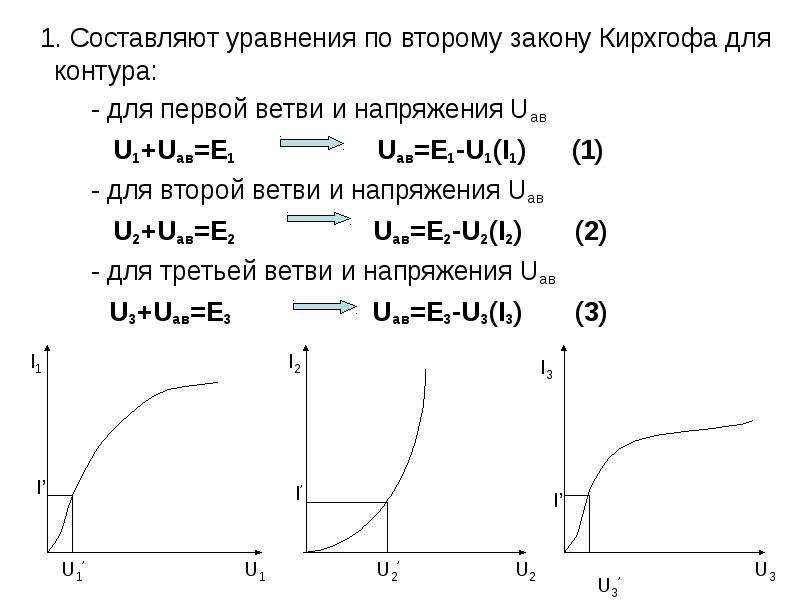

1. Составляют уравнения по второму закону Кирхгофа для контура: 1. Составляют уравнения по второму закону Кирхгофа для контура: - для первой ветви и напряжения Uав U1+Uав=Е1 Uав=Е1-U1(I1) (1) - для второй ветви и напряжения Uав U2+Uав=Е2 Uав=Е2-U2(I2) (2) - для третьей ветви и напряжения Uав U3+Uав=Е3 Uав=E3-U3(I3) (3)

Слайд 4

Описание слайда:

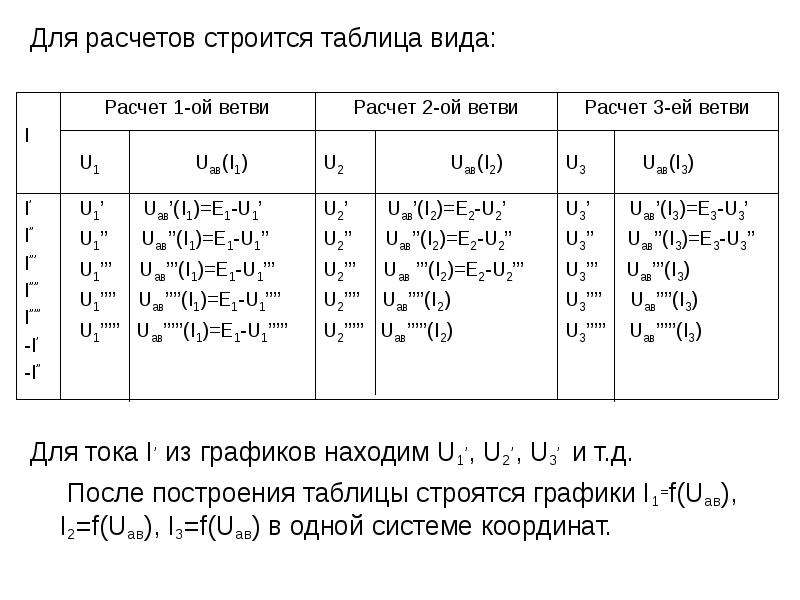

Для расчетов строится таблица вида: Для расчетов строится таблица вида: Для тока I’ из графиков находим U1’, U2’, U3’ и т.д. После построения таблицы строятся графики I1=f(Uав), I2=f(Uав), I3=f(Uав) в одной системе координат.

Слайд 5

Описание слайда:

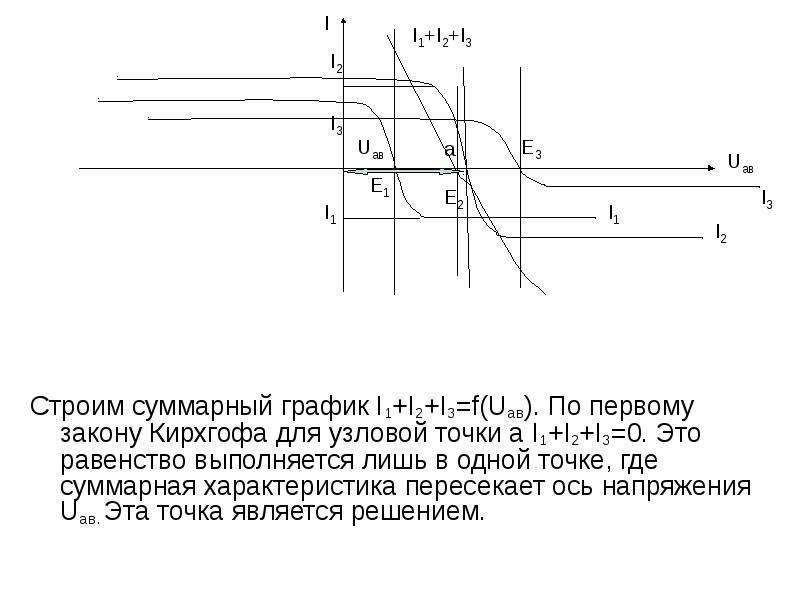

Строим суммарный график I1+I2+I3=f(Uав). По первому закону Кирхгофа для узловой точки а I1+I2+I3=0. Это равенство выполняется лишь в одной точке, где суммарная характеристика пересекает ось напряжения Uав. Эта точка является решением.

Слайд 6

Описание слайда:

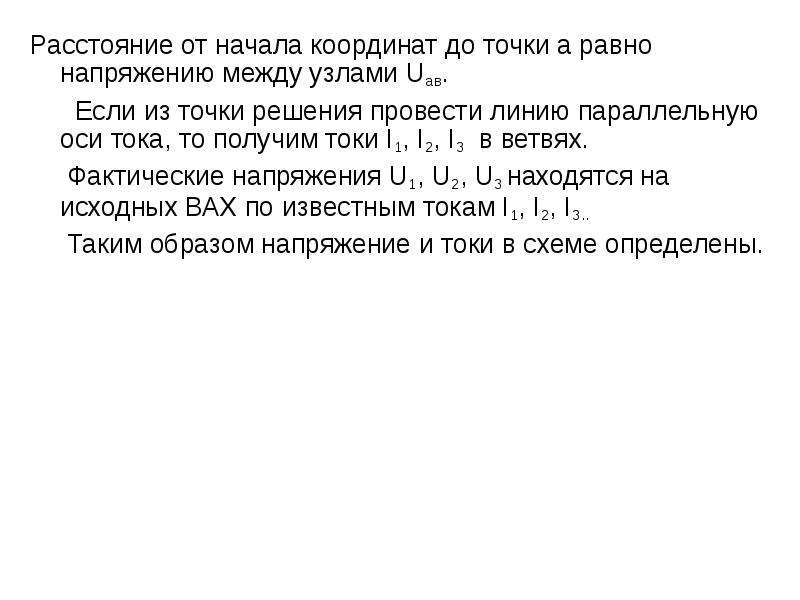

Расстояние от начала координат до точки а равно напряжению между узлами Uав. Расстояние от начала координат до точки а равно напряжению между узлами Uав. Если из точки решения провести линию параллельную оси тока, то получим токи I1, I2, I3 в ветвях. Фактические напряжения U1, U2, U3 находятся на исходных ВАХ по известным токам I1, I2, I3.. Таким образом напряжение и токи в схеме определены.
