Слайд 1

Описание слайда:

Распределенные службы имен Судаков А.А. “Параллельные и распределенные вычисления” Лекция 7

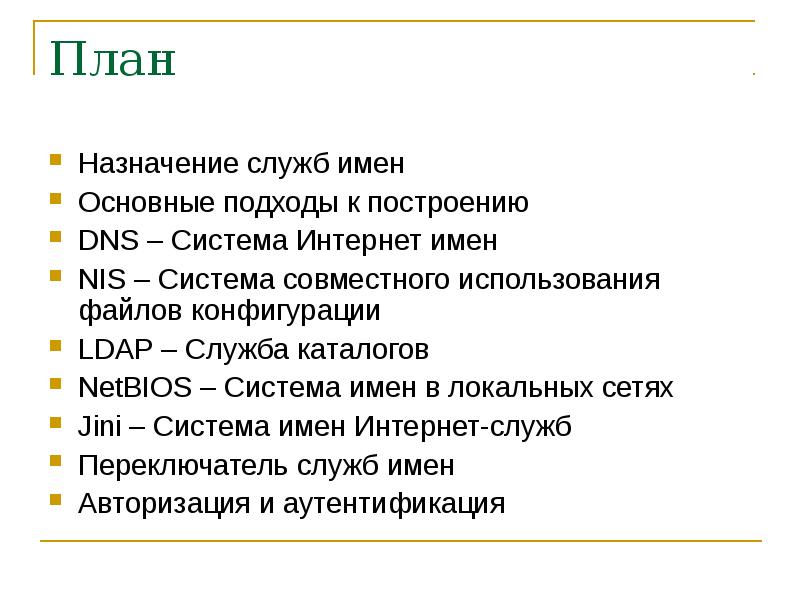

Слайд 2

Описание слайда:

План Назначение служб имен Основные подходы к построению DNS – Система Интернет имен NIS – Система совместного использования файлов конфигурации LDAP – Служба каталогов NetBIOS – Система имен в локальных сетях Jini – Система имен Интернет-служб Переключатель служб имен Авторизация и аутентификация

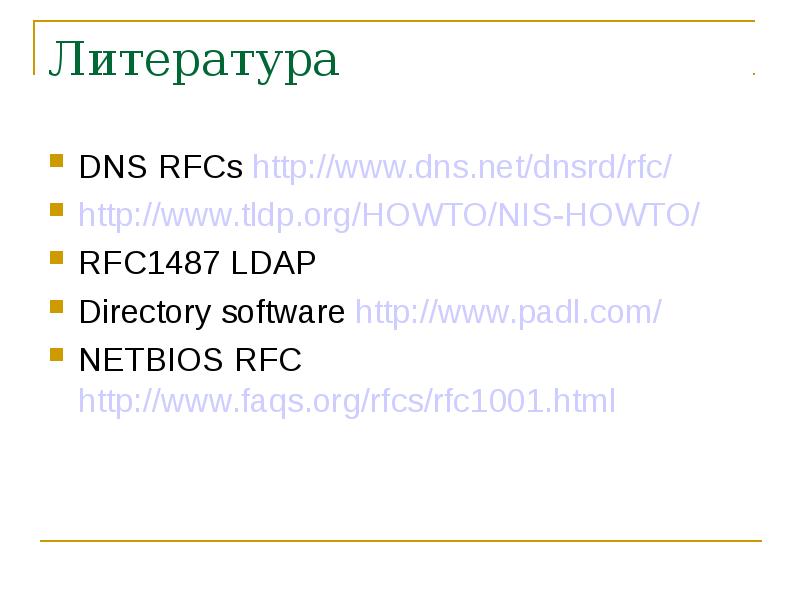

Слайд 3

Описание слайда:

Литература DNS RFCs RFC1487 LDAP Directory software NETBIOS RFC

Слайд 4

Описание слайда:

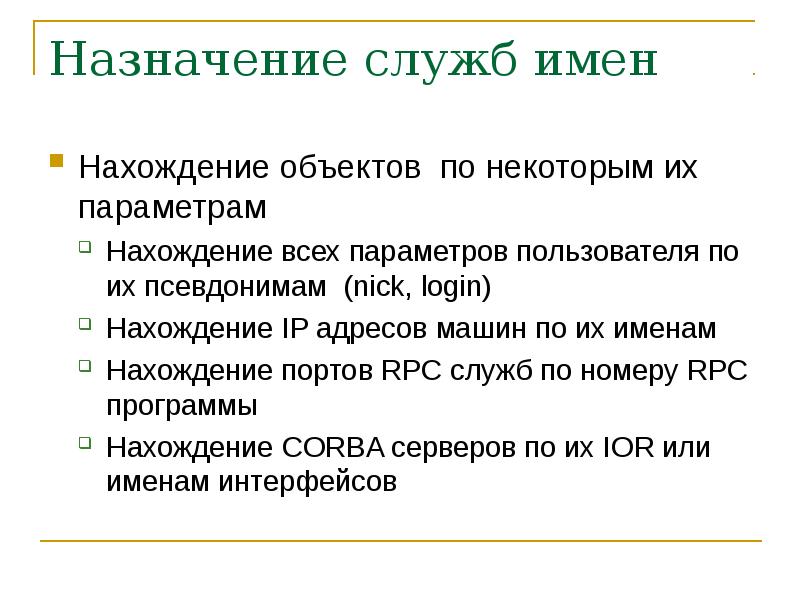

Назначение служб имен Нахождение объектов по некоторым их параметрам Нахождение всех параметров пользователя по их псевдонимам (nick, login) Нахождение IP адресов машин по их именам Нахождение портов RPC служб по номеру RPC программы Нахождение CORBA серверов по их IOR или именам интерфейсов

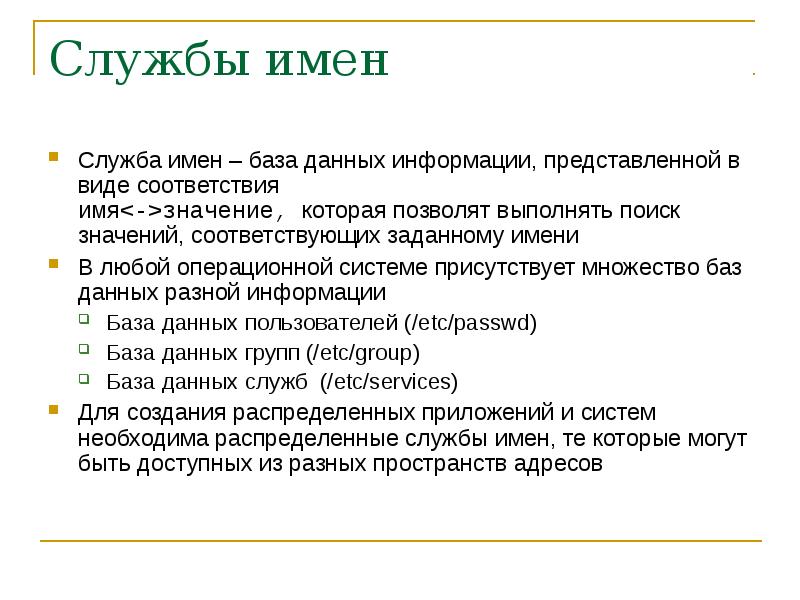

Слайд 5

Описание слайда:

Службы имен Служба имен – база данных информации, представленной в виде соответствия имязначение, которая позволят выполнять поиск значений, соответствующих заданному имени В любой операционной системе присутствует множество баз данных разной информации База данных пользователей (/etc/passwd) База данных групп (/etc/group) База данных служб (/etc/services) Для создания распределенных приложений и систем необходима распределенные службы имен, те которые могут быть доступных из разных пространств адресов

Слайд 6

Описание слайда:

Распределенные службы имен Преимущества Централизация управления – вся информация добавляется и изменяется в одном месте Обеспечение надежности – может существовать несколько копий системы

Слайд 7

Описание слайда:

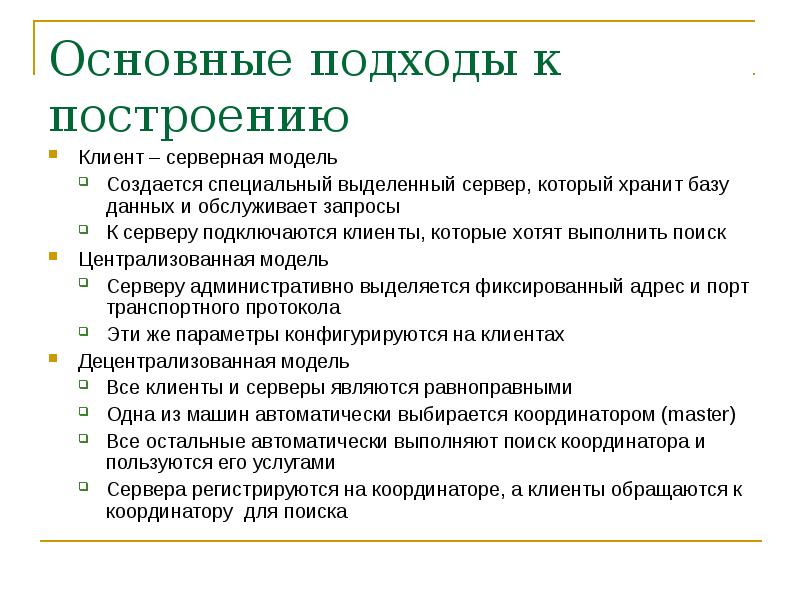

Основные подходы к построению Клиент – серверная модель Создается специальный выделенный сервер, который хранит базу данных и обслуживает запросы К серверу подключаются клиенты, которые хотят выполнить поиск Централизованная модель Серверу административно выделяется фиксированный адрес и порт транспортного протокола Эти же параметры конфигурируются на клиентах Децентрализованная модель Все клиенты и серверы являются равноправными Одна из машин автоматически выбирается координатором (master) Все остальные автоматически выполняют поиск координатора и пользуются его услугами Сервера регистрируются на координаторе, а клиенты обращаются к координатору для поиска

Слайд 8

Описание слайда:

Служба доменных имен DNS Преобразование Интернет имен машин в IP адреса и наоборот Имя - > IP прямое преобразование IP -> имя обратное преобразование Для чего Людям удобнее работать с именами, а не с IP адресами Позволяет обеспечить дополнительную безопасность путем дополнительно жесткой привязки имени к IP адресу, чтобы не могли просто так поменять

Слайд 9

Описание слайда:

Интернет имена Имя (FQDN - Fully Qualified DNS Name) cluster.univ.kiev.ua Классификация Географическая информация Виды деятельности …

Слайд 10

Описание слайда:

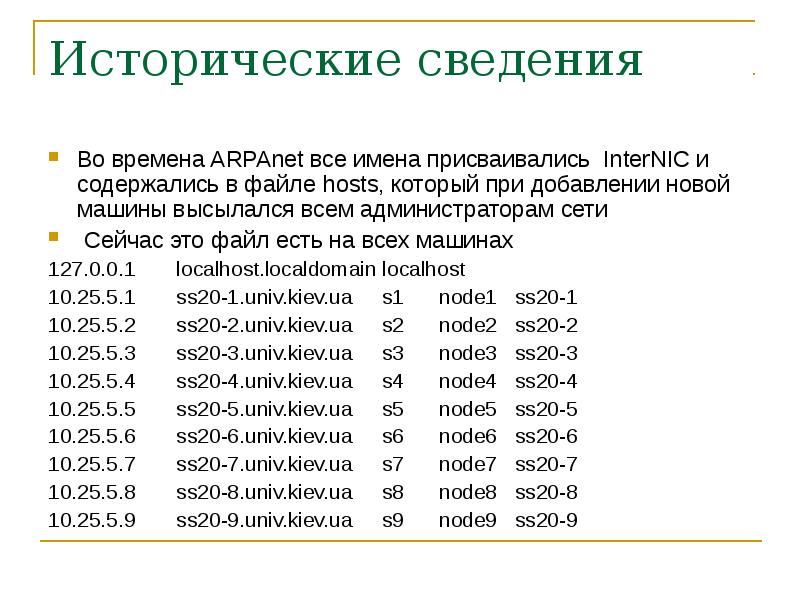

Исторические сведения Во времена ARPAnet все имена присваивались InterNIC и содержались в файле hosts, который при добавлении новой машины высылался всем администраторам сети Сейчас это файл есть на всех машинах 127.0.0.1 localhost.localdomain localhost 10.25.5.1 ss20-1.univ.kiev.ua s1 node1 ss20-1 10.25.5.2 ss20-2.univ.kiev.ua s2 node2 ss20-2 10.25.5.3 ss20-3.univ.kiev.ua s3 node3 ss20-3 10.25.5.4 ss20-4.univ.kiev.ua s4 node4 ss20-4 10.25.5.5 ss20-5.univ.kiev.ua s5 node5 ss20-5 10.25.5.6 ss20-6.univ.kiev.ua s6 node6 ss20-6 10.25.5.7 ss20-7.univ.kiev.ua s7 node7 ss20-7 10.25.5.8 ss20-8.univ.kiev.ua s8 node8 ss20-8 10.25.5.9 ss20-9.univ.kiev.ua s9 node9 ss20-9

Слайд 11

Описание слайда:

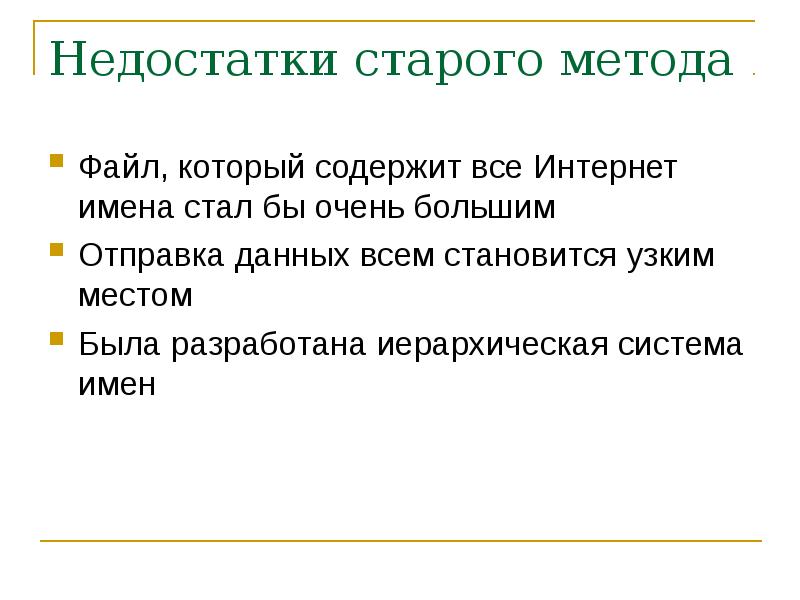

Недостатки старого метода Файл, который содержит все Интернет имена стал бы очень большим Отправка данных всем становится узким местом Была разработана иерархическая система имен

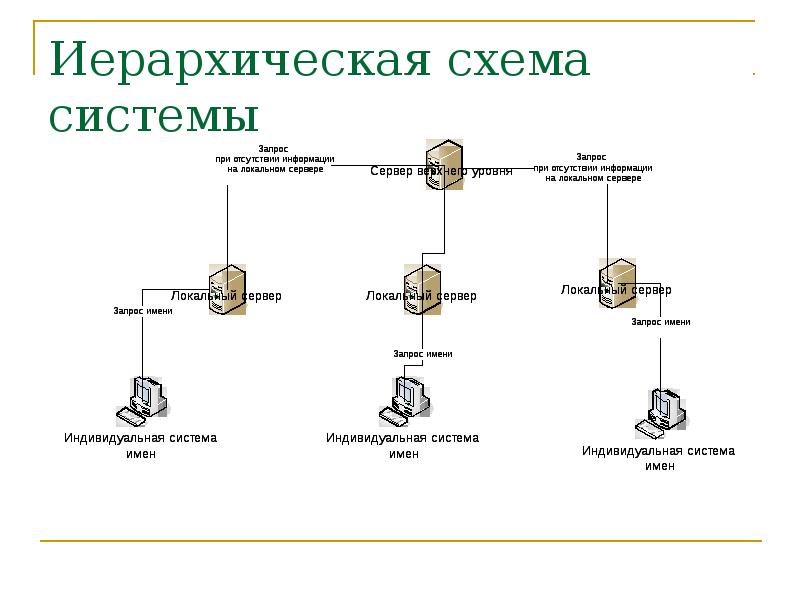

Слайд 12

Описание слайда:

Иерархическая схема системы

Слайд 13

Описание слайда:

Иерархическая схема имен

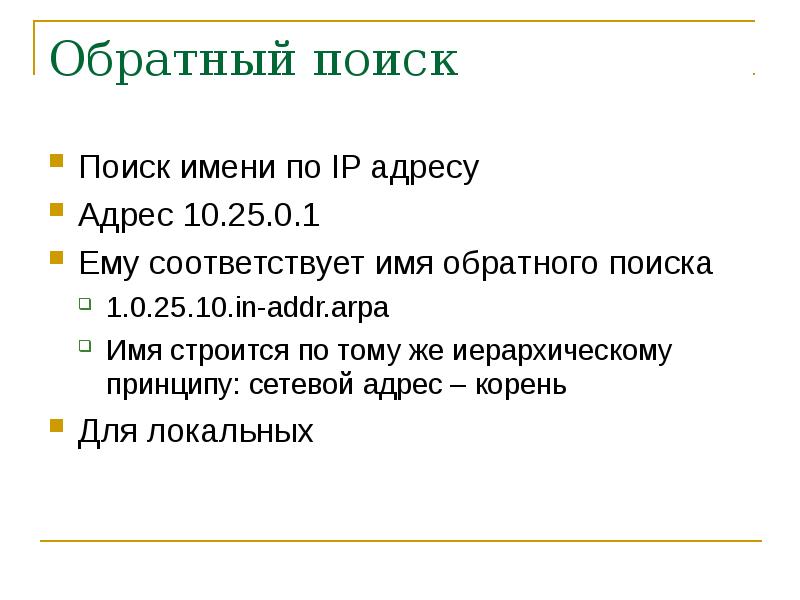

Слайд 14

Описание слайда:

Обратный поиск Поиск имени по IP адресу Адрес 10.25.0.1 Ему соответствует имя обратного поиска 1.0.25.10.in-addr.arpa Имя строится по тому же иерархическому принципу: сетевой адрес – корень Для локальных

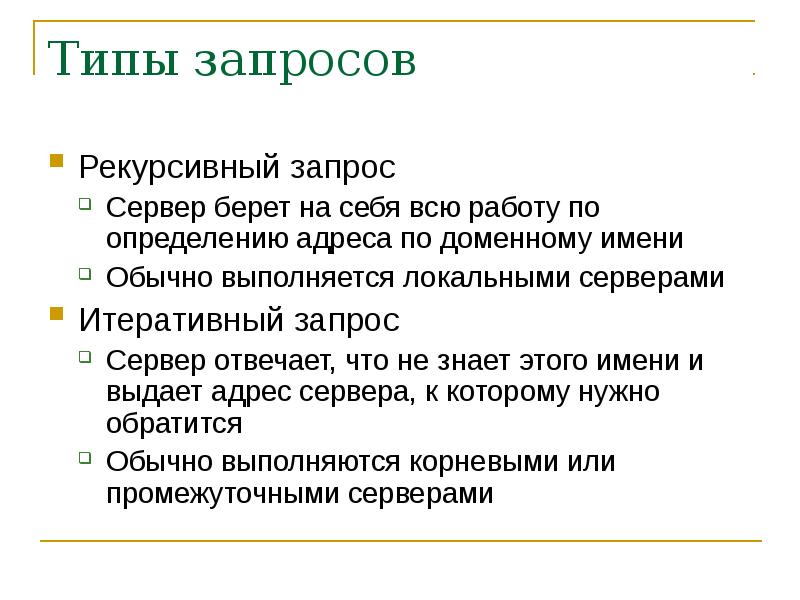

Слайд 15

Описание слайда:

Типы запросов Рекурсивный запрос Сервер берет на себя всю работу по определению адреса по доменному имени Обычно выполняется локальными серверами Итеративный запрос Сервер отвечает, что не знает этого имени и выдает адрес сервера, к которому нужно обратится Обычно выполняются корневыми или промежуточными серверами

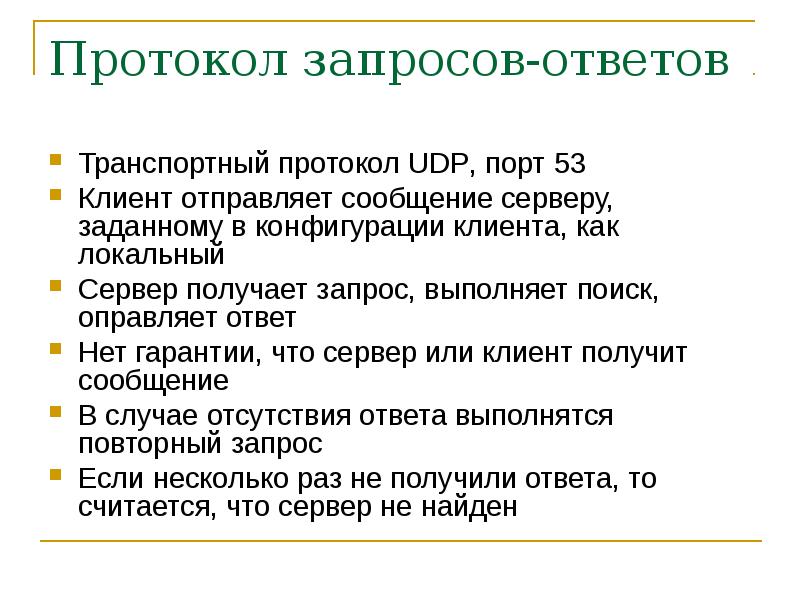

Слайд 16

Описание слайда:

Протокол запросов-ответов Транспортный протокол UDP, порт 53 Клиент отправляет сообщение серверу, заданному в конфигурации клиента, как локальный Сервер получает запрос, выполняет поиск, оправляет ответ Нет гарантии, что сервер или клиент получит сообщение В случае отсутствия ответа выполнятся повторный запрос Если несколько раз не получили ответа, то считается, что сервер не найден

Слайд 17

Описание слайда:

Формат сообщения

Слайд 18

Описание слайда:

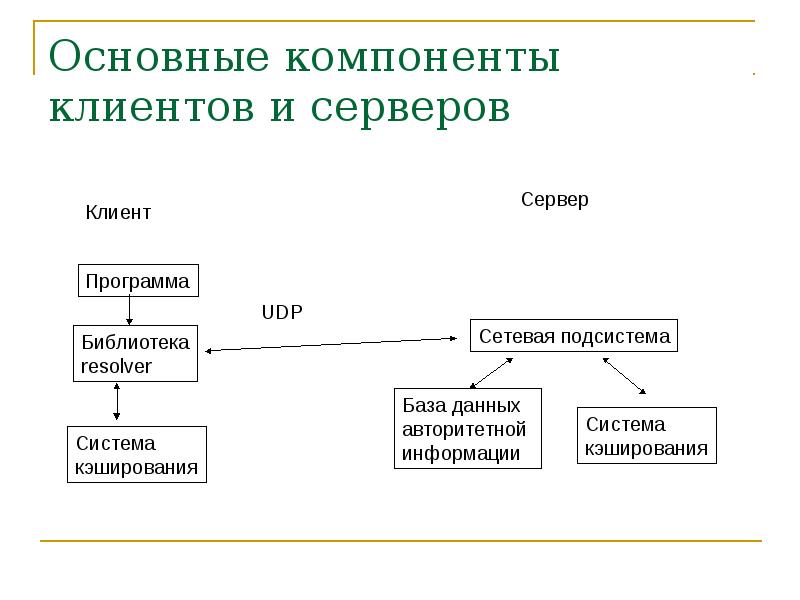

Основные компоненты клиентов и серверов

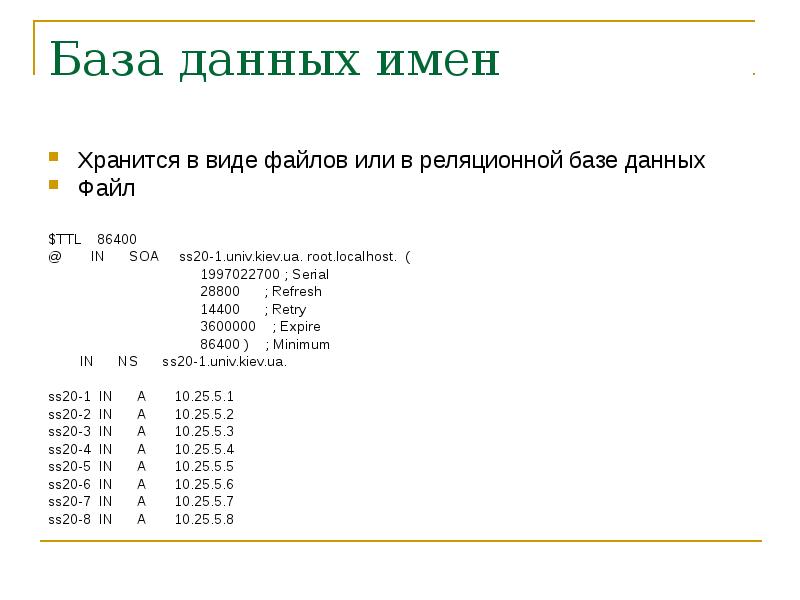

Слайд 19

Описание слайда:

База данных имен Хранится в виде файлов или в реляционной базе данных Файл $TTL 86400 @ IN SOA ss20-1.univ.kiev.ua. root.localhost. ( 1997022700 ; Serial 28800 ; Refresh 14400 ; Retry 3600000 ; Expire 86400 ) ; Minimum IN NS ss20-1.univ.kiev.ua. ss20-1 IN A 10.25.5.1 ss20-2 IN A 10.25.5.2 ss20-3 IN A 10.25.5.3 ss20-4 IN A 10.25.5.4 ss20-5 IN A 10.25.5.5 ss20-6 IN A 10.25.5.6 ss20-7 IN A 10.25.5.7 ss20-8 IN A 10.25.5.8

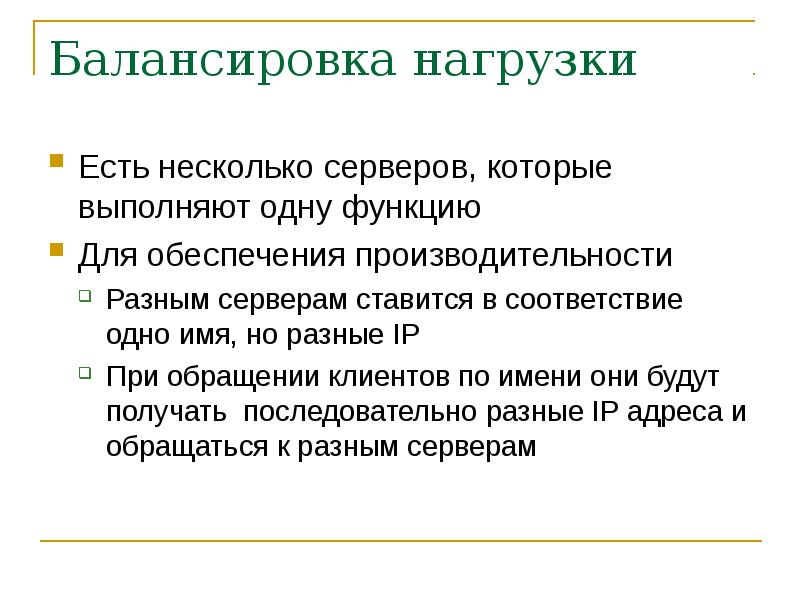

Слайд 20

Описание слайда:

Балансировка нагрузки Есть несколько серверов, которые выполняют одну функцию Для обеспечения производительности Разным серверам ставится в соответствие одно имя, но разные IP При обращении клиентов по имени они будут получать последовательно разные IP адреса и обращаться к разным серверам

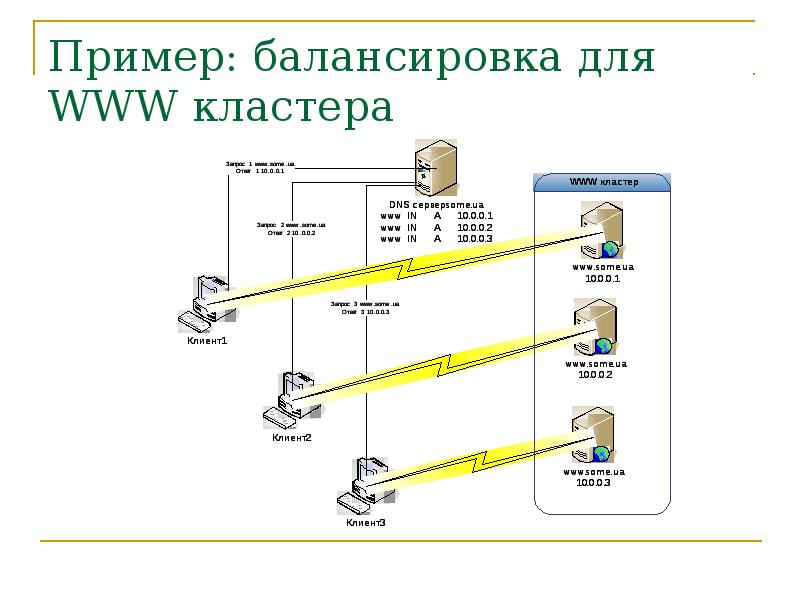

Слайд 21

Описание слайда:

Пример: балансировка для WWW кластера

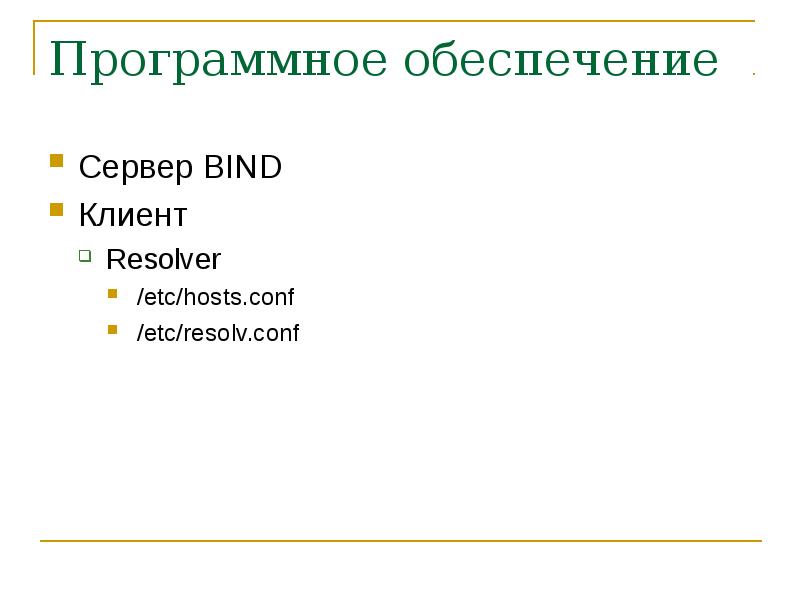

Слайд 22

Описание слайда:

Программное обеспечение Сервер BIND Клиент Resolver /etc/hosts.conf /etc/resolv.conf

Слайд 23

Описание слайда:

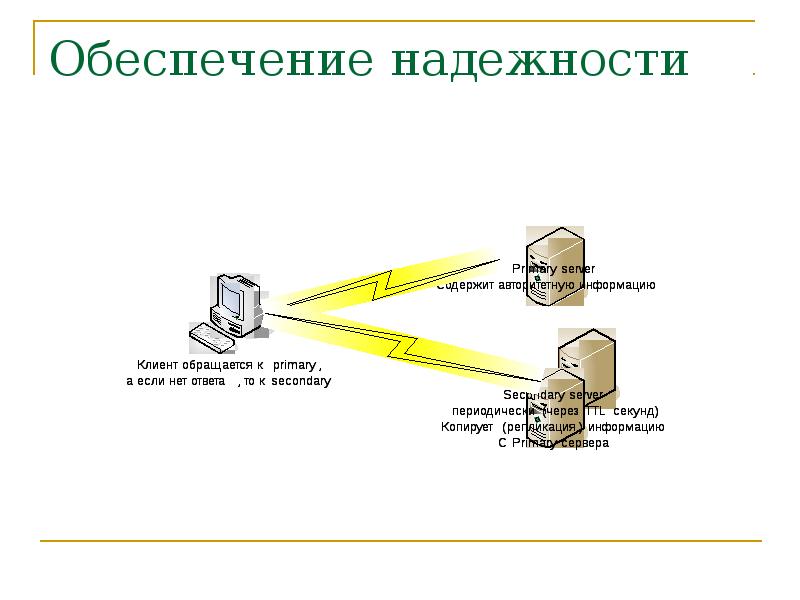

Обеспечение надежности

Слайд 24

Описание слайда:

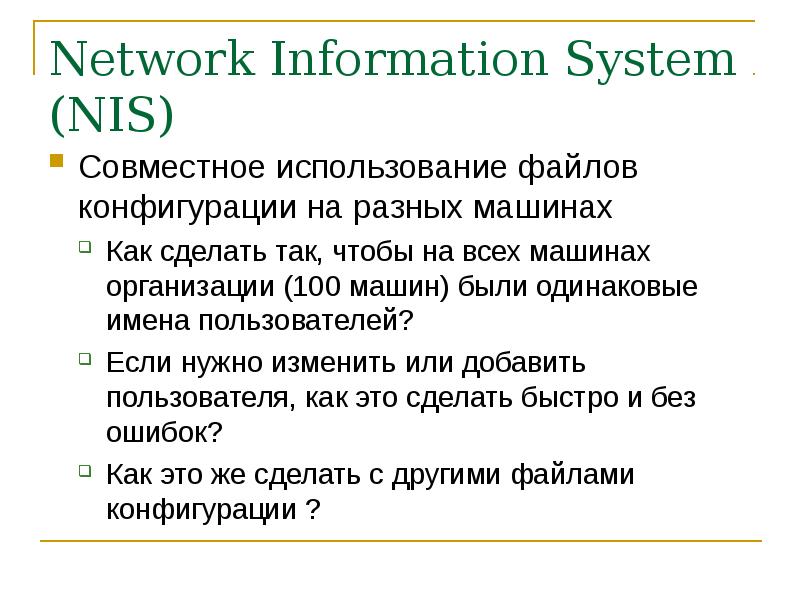

Network Information System (NIS) Совместное использование файлов конфигурации на разных машинах Как сделать так, чтобы на всех машинах организации (100 машин) были одинаковые имена пользователей? Если нужно изменить или добавить пользователя, как это сделать быстро и без ошибок? Как это же сделать с другими файлами конфигурации ?

Слайд 25

Описание слайда:

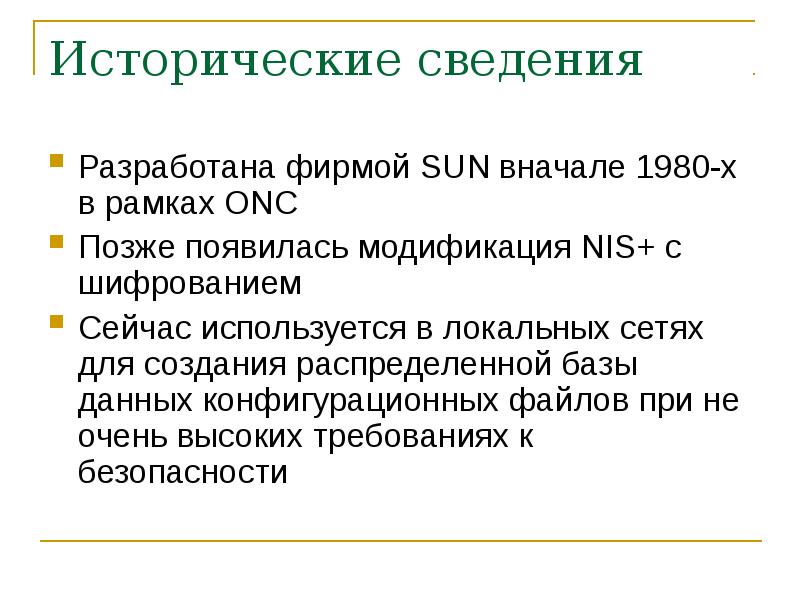

Исторические сведения Разработана фирмой SUN вначале 1980-х в рамках ONC Позже появилась модификация NIS+ с шифрованием Сейчас используется в локальных сетях для создания распределенной базы данных конфигурационных файлов при не очень высоких требованиях к безопасности

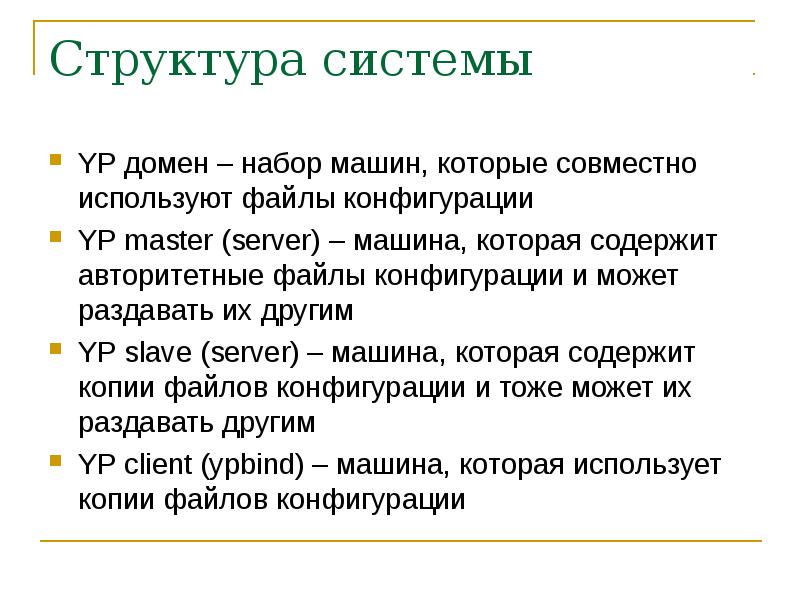

Слайд 26

Описание слайда:

Структура системы YP домен – набор машин, которые совместно используют файлы конфигурации YP master (server) – машина, которая содержит авторитетные файлы конфигурации и может раздавать их другим YP slave (server) – машина, которая содержит копии файлов конфигурации и тоже может их раздавать другим YP client (ypbind) – машина, которая использует копии файлов конфигурации

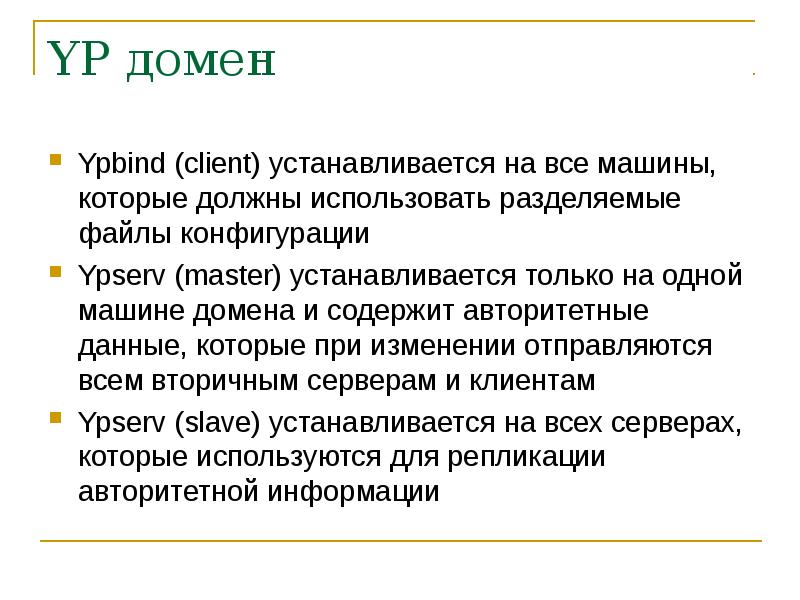

Слайд 27

Описание слайда:

YP домен Ypbind (client) устанавливается на все машины, которые должны использовать разделяемые файлы конфигурации Ypserv (master) устанавливается только на одной машине домена и содержит авторитетные данные, которые при изменении отправляются всем вторичным серверам и клиентам Ypserv (slave) устанавливается на всех серверах, которые используются для репликации авторитетной информации

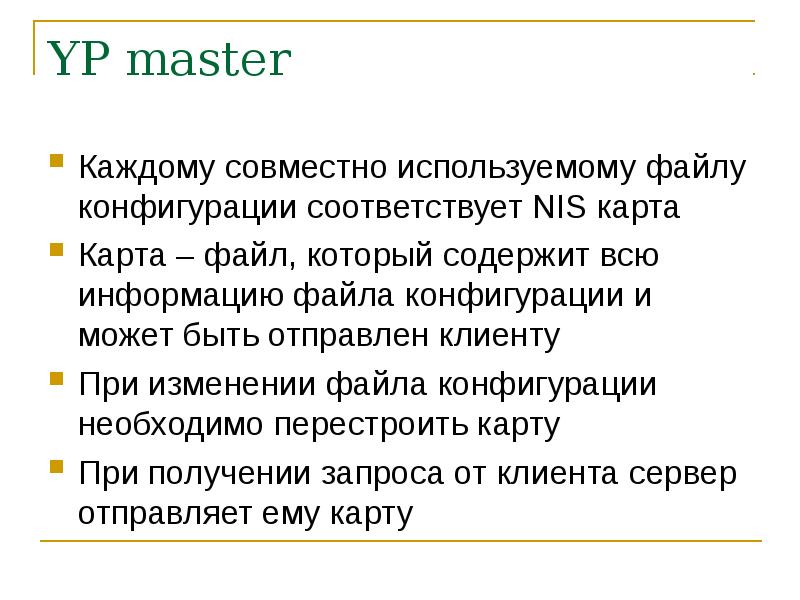

Слайд 28

Описание слайда:

YP master Каждому совместно используемому файлу конфигурации соответствует NIS карта Карта – файл, который содержит всю информацию файла конфигурации и может быть отправлен клиенту При изменении файла конфигурации необходимо перестроить карту При получении запроса от клиента сервер отправляет ему карту

Слайд 29

Описание слайда:

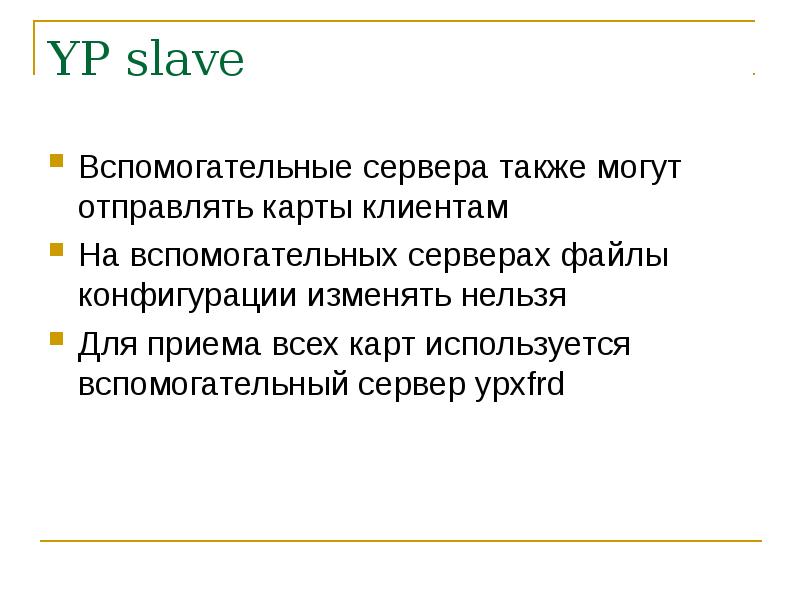

YP slave Вспомогательные сервера также могут отправлять карты клиентам На вспомогательных серверах файлы конфигурации изменять нельзя Для приема всех карт используется вспомогательный сервер ypxfrd

Слайд 30

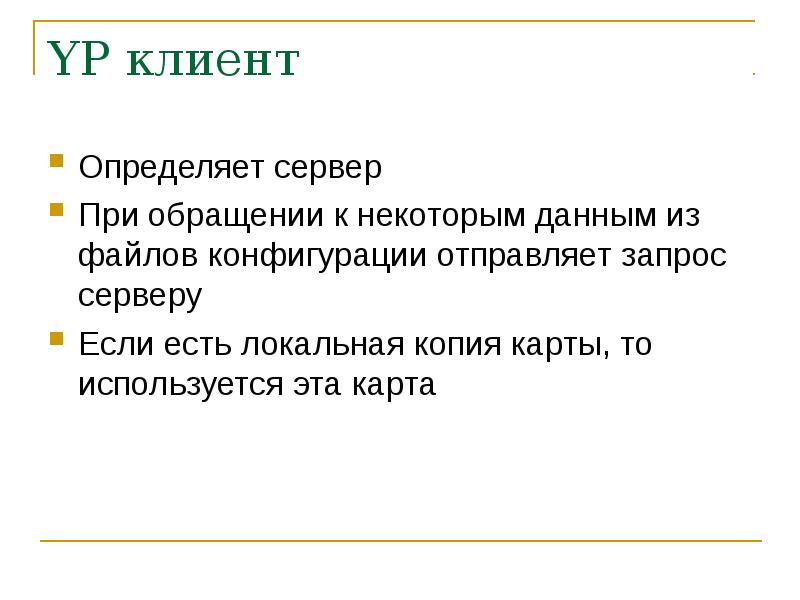

Описание слайда:

YP клиент Определяет сервер При обращении к некоторым данным из файлов конфигурации отправляет запрос серверу Если есть локальная копия карты, то используется эта карта

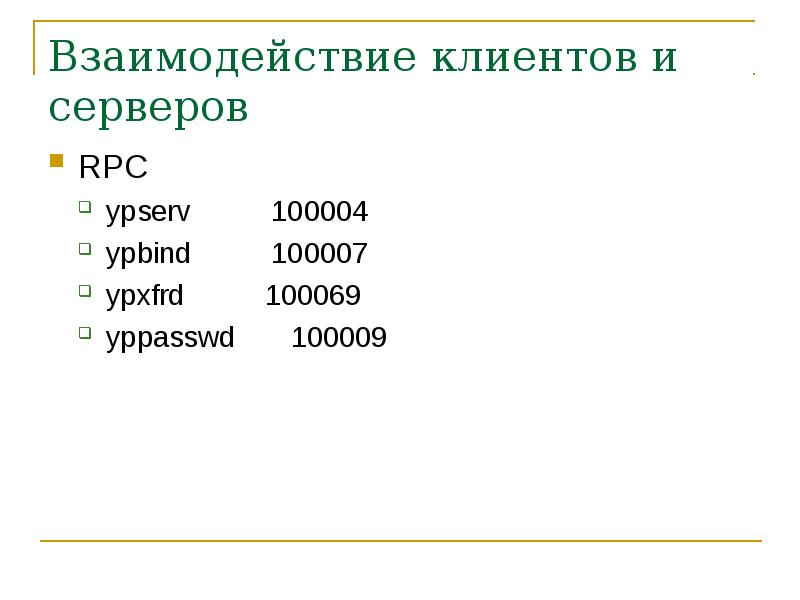

Слайд 31

Описание слайда:

Взаимодействие клиентов и серверов RPC ypserv 100004 ypbind 100007 ypxfrd 100069 yppasswd 100009

Слайд 32

Описание слайда:

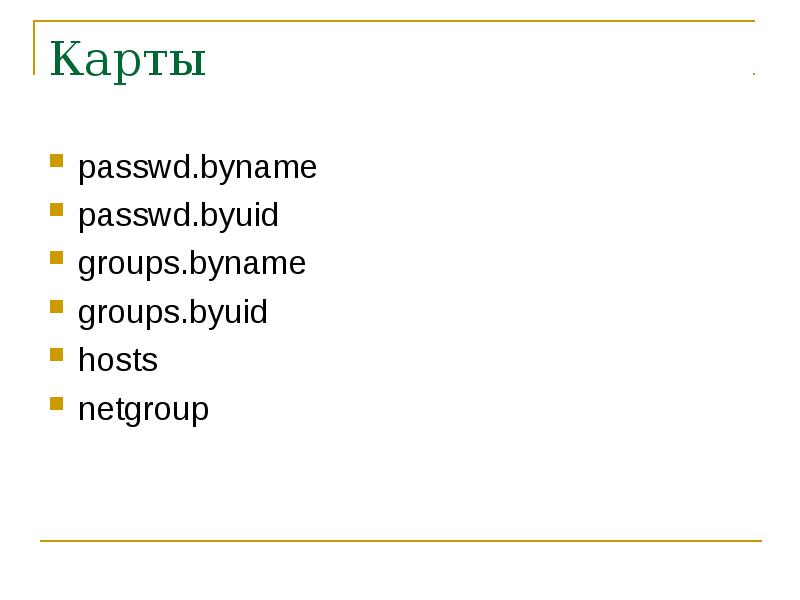

Карты passwd.byname passwd.byuid groups.byname groups.byuid hosts netgroup

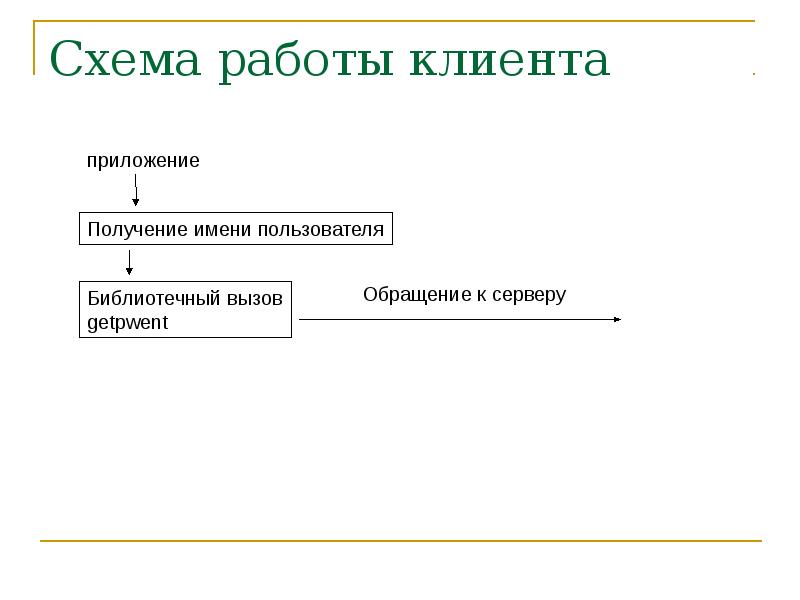

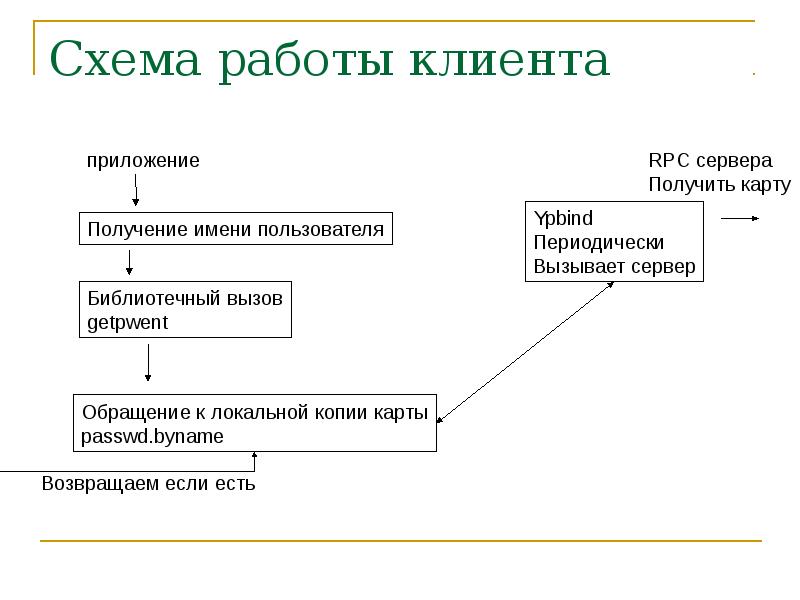

Слайд 33

Описание слайда:

Схема работы клиента

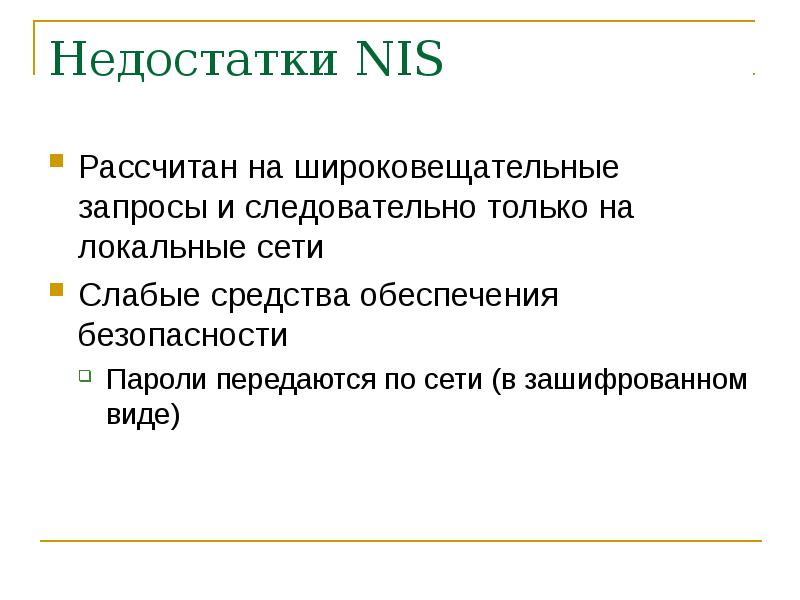

Слайд 34

Описание слайда:

Недостатки NIS Рассчитан на широковещательные запросы и следовательно только на локальные сети Слабые средства обеспечения безопасности Пароли передаются по сети (в зашифрованном виде)

Слайд 35

Описание слайда:

Схема работы клиента

Слайд 36

Описание слайда:

Служба каталогов (directory service) Служба каталогов – иерархическая база данных информации, организованная в виде дерева с отношениями родитель-потомок, по аналогии с организацией файловой системы С помощью службы каталогов можно выполнять поиск необходимых данных Первоначально такие системы разрабатывалась для создания информационных систем масштабов Интернет в 1990-х годах Для работы с распределенными каталогами был разработан протокол LDAP

Слайд 37

Описание слайда:

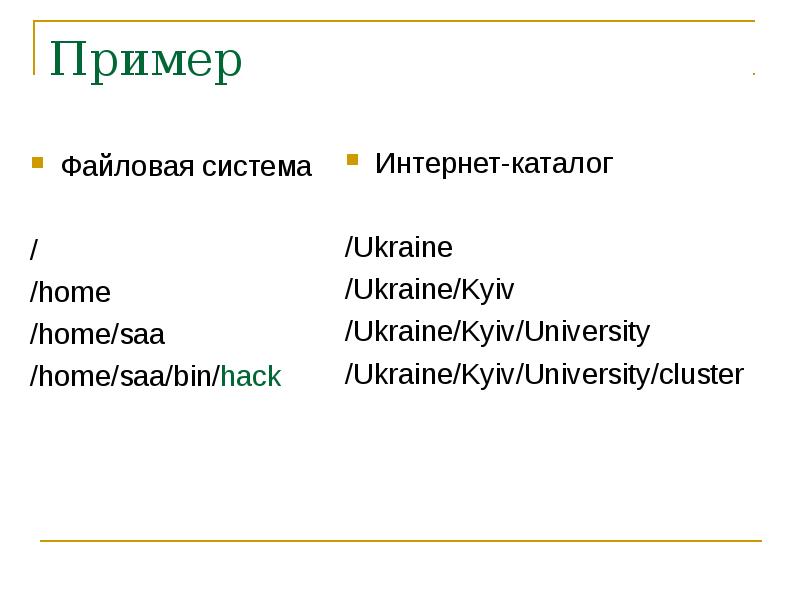

Пример Файловая система / /home /home/saa /home/saa/bin/hack

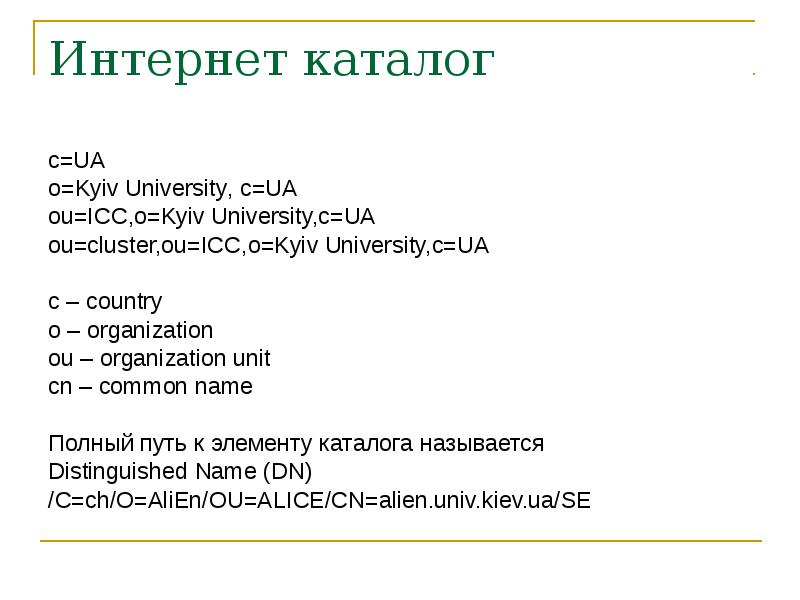

Слайд 38

Описание слайда:

Интернет каталог c=UA o=Kyiv University, c=UA ou=ICC,o=Kyiv University,c=UA ou=cluster,ou=ICC,o=Kyiv University,c=UA с – country o – organization ou – organization unit cn – common name Полный путь к элементу каталога называется Distinguished Name (DN) /C=ch/O=AliEn/OU=ALICE/CN=alien.univ.kiev.ua/SE

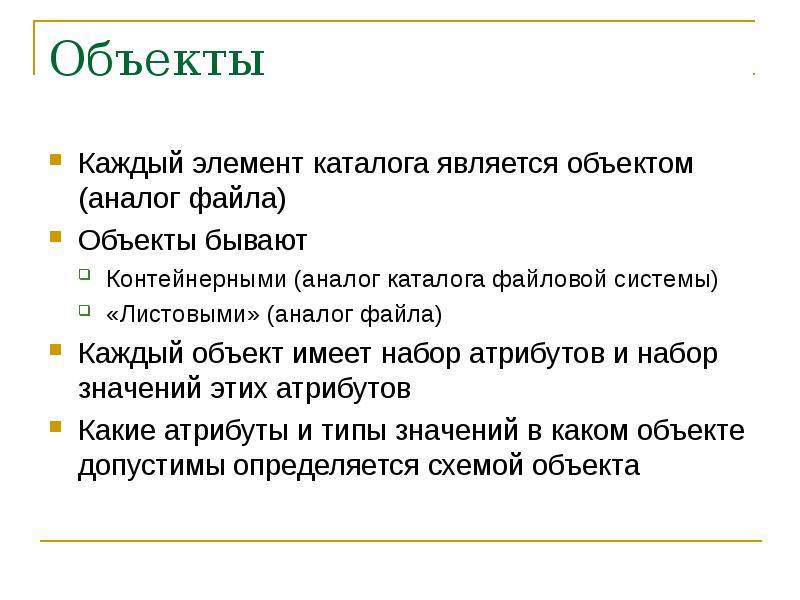

Слайд 39

Описание слайда:

Объекты Каждый элемент каталога является объектом (аналог файла) Объекты бывают Контейнерными (аналог каталога файловой системы) «Листовыми» (аналог файла) Каждый объект имеет набор атрибутов и набор значений этих атрибутов Какие атрибуты и типы значений в каком объекте допустимы определяется схемой объекта

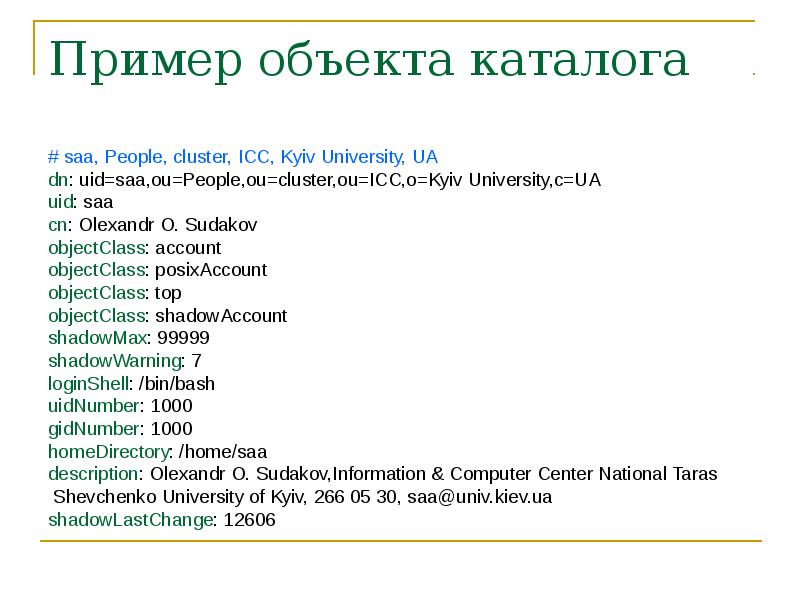

Слайд 40

Описание слайда:

Пример объекта каталога # saa, People, cluster, ICC, Kyiv University, UA dn: uid=saa,ou=People,ou=cluster,ou=ICC,o=Kyiv University,c=UA uid: saa cn: Olexandr O. Sudakov objectClass: account objectClass: posixAccount objectClass: top objectClass: shadowAccount shadowMax: 99999 shadowWarning: 7 loginShell: /bin/bash uidNumber: 1000 gidNumber: 1000 homeDirectory: /home/saa description: Olexandr O. Sudakov,Information & Computer Center National Taras Shevchenko University of Kyiv, 266 05 30, saa@univ.kiev.ua shadowLastChange: 12606

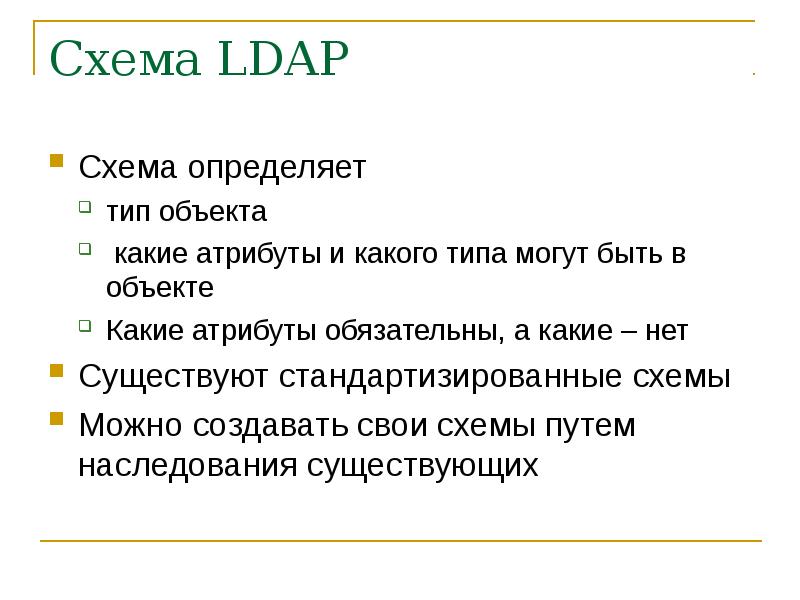

Слайд 41

Описание слайда:

Схема LDAP Схема определяет тип объекта какие атрибуты и какого типа могут быть в объекте Какие атрибуты обязательны, а какие – нет Существуют стандартизированные схемы Можно создавать свои схемы путем наследования существующих

Слайд 42

Описание слайда:

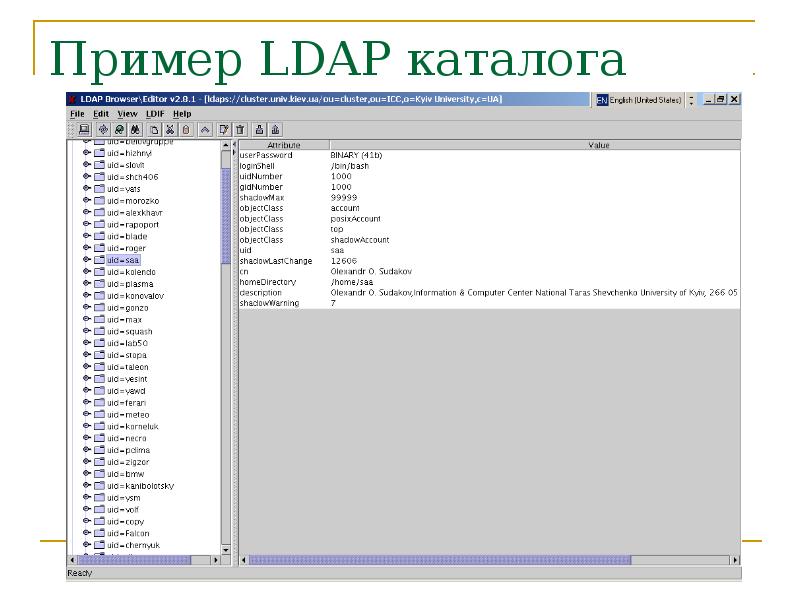

Пример LDAP каталога

Слайд 43

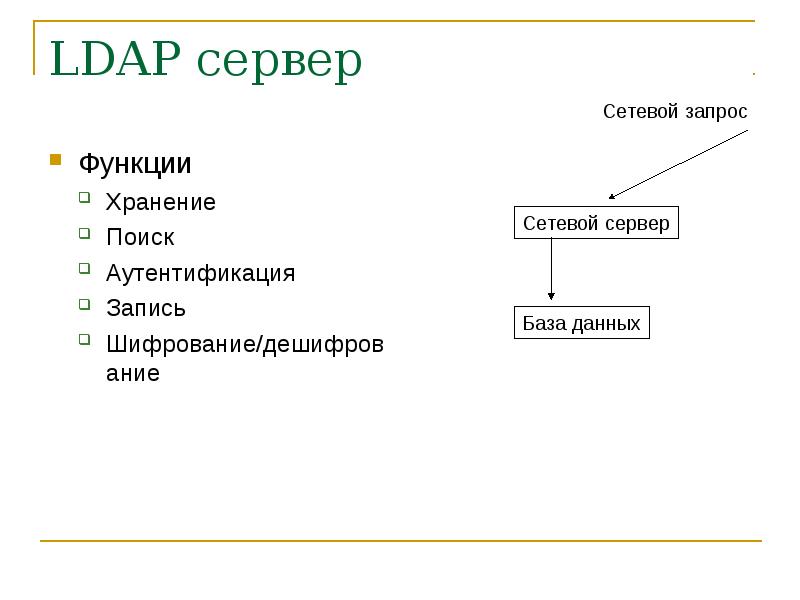

Описание слайда:

LDAP сервер Функции Хранение Поиск Аутентификация Запись Шифрование/дешифрование

Слайд 44

Описание слайда:

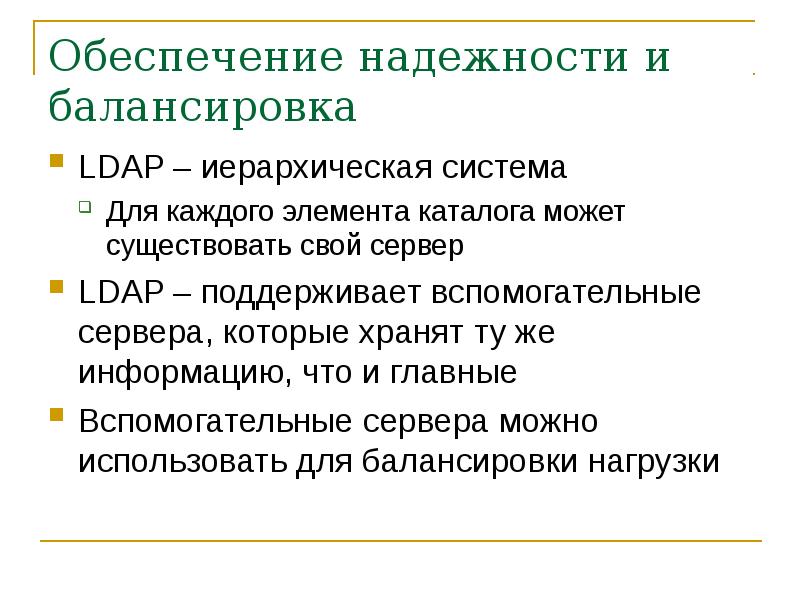

Обеспечение надежности и балансировка LDAP – иерархическая система Для каждого элемента каталога может существовать свой сервер LDAP – поддерживает вспомогательные сервера, которые хранят ту же информацию, что и главные Вспомогательные сервера можно использовать для балансировки нагрузки

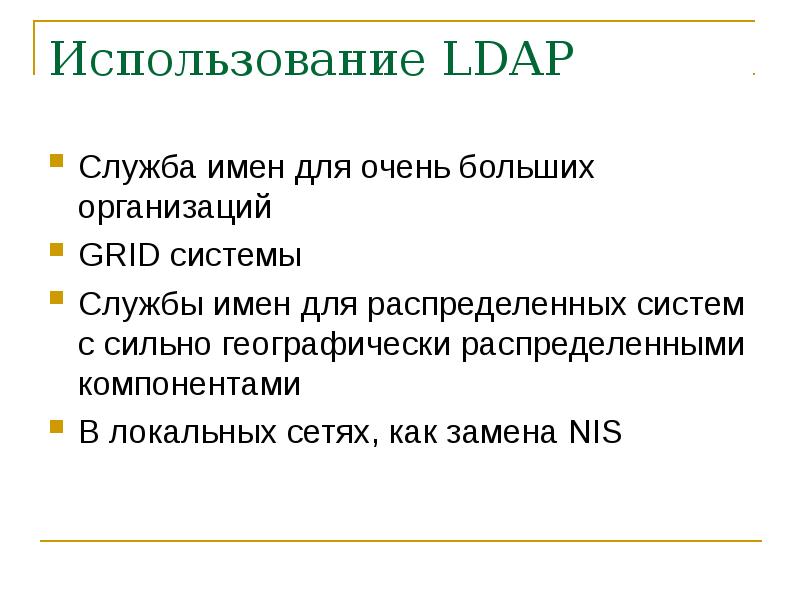

Слайд 45

Описание слайда:

Использование LDAP Служба имен для очень больших организаций GRID системы Службы имен для распределенных систем с сильно географически распределенными компонентами В локальных сетях, как замена NIS

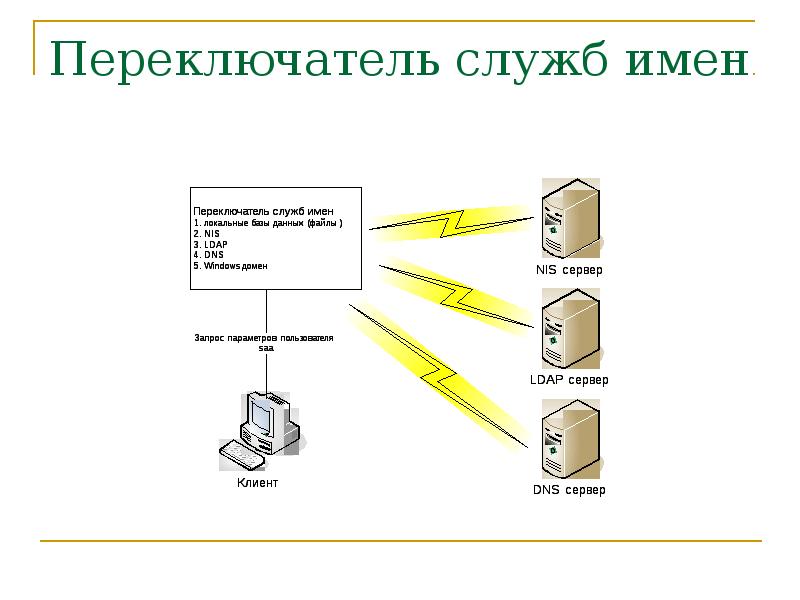

Слайд 46

Описание слайда:

Переключатель служб имен

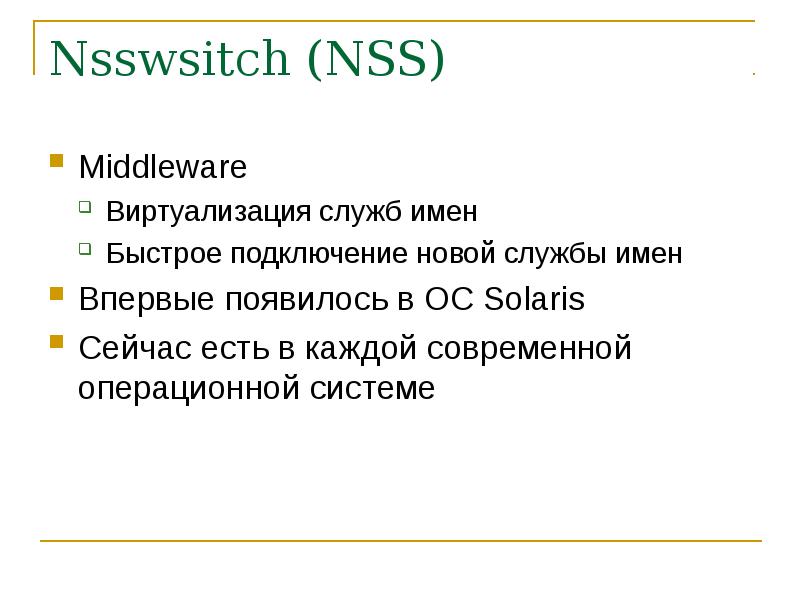

Слайд 47

Описание слайда:

Nsswsitch (NSS) Middleware Виртуализация служб имен Быстрое подключение новой службы имен Впервые появилось в ОС Solaris Сейчас есть в каждой современной операционной системе

Слайд 48

Описание слайда:

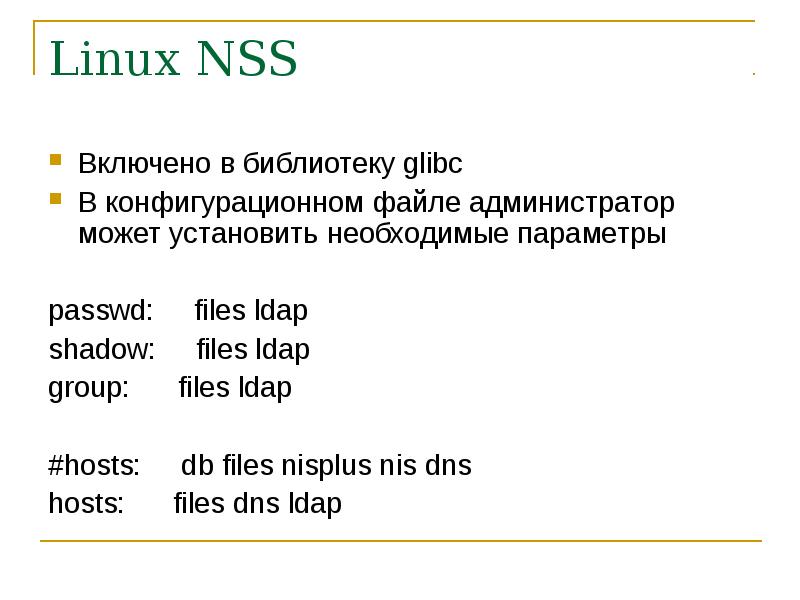

Linux NSS Включено в библиотеку glibc В конфигурационном файле администратор может установить необходимые параметры passwd: files ldap shadow: files ldap group: files ldap #hosts: db files nisplus nis dns hosts: files dns ldap

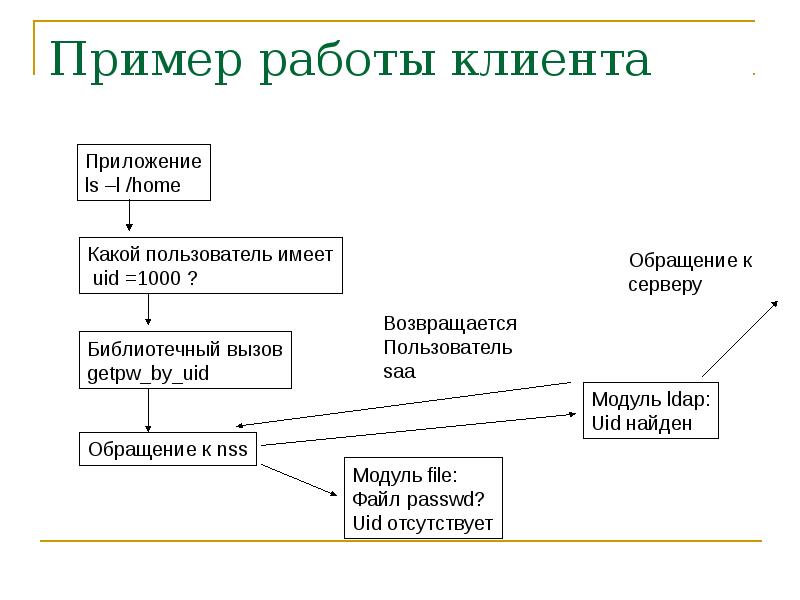

Слайд 49

Описание слайда:

Пример работы клиента

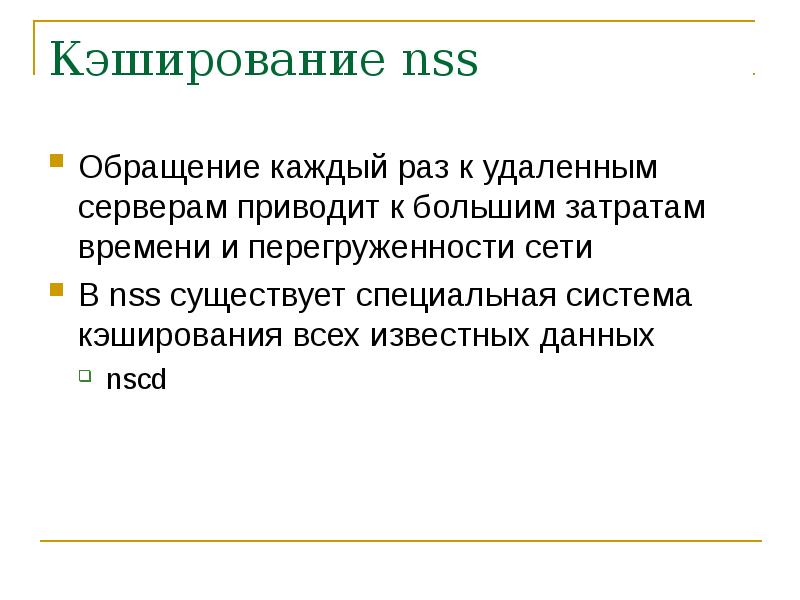

Слайд 50

Описание слайда:

Кэширование nss Обращение каждый раз к удаленным серверам приводит к большим затратам времени и перегруженности сети В nss существует специальная система кэширования всех известных данных nscd

Слайд 51

Описание слайда:

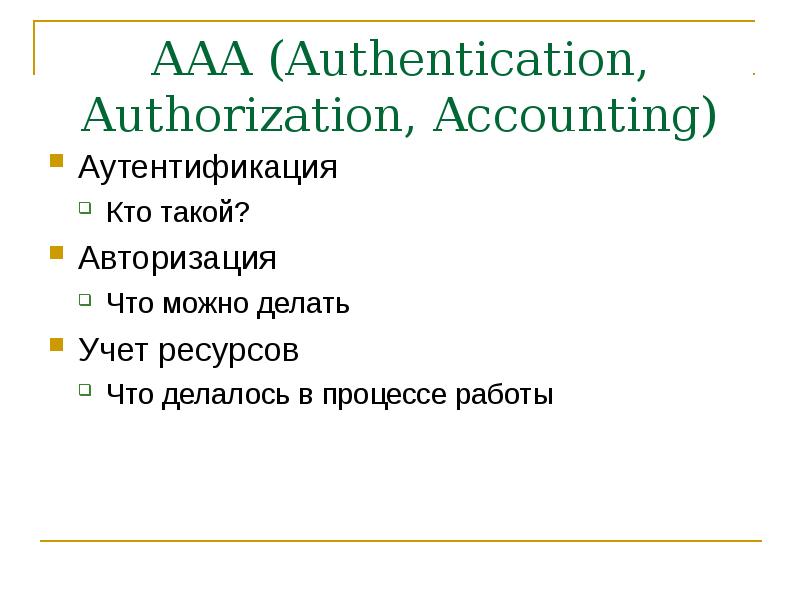

AAA (Authentication, Authorization, Accounting) Аутентификация Кто такой? Авторизация Что можно делать Учет ресурсов Что делалось в процессе работы

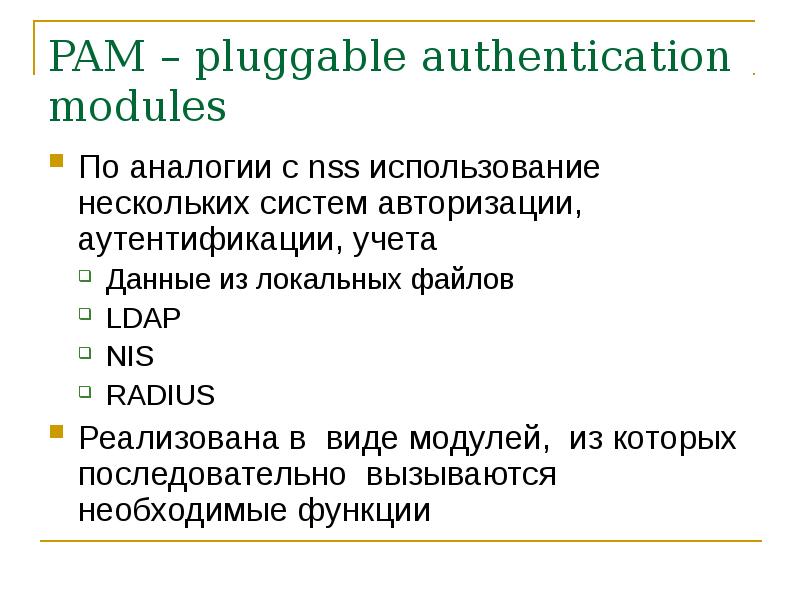

Слайд 52

Описание слайда:

PAM – pluggable authentication modules По аналогии с nss использование нескольких систем авторизации, аутентификации, учета Данные из локальных файлов LDAP NIS RADIUS Реализована в виде модулей, из которых последовательно вызываются необходимые функции

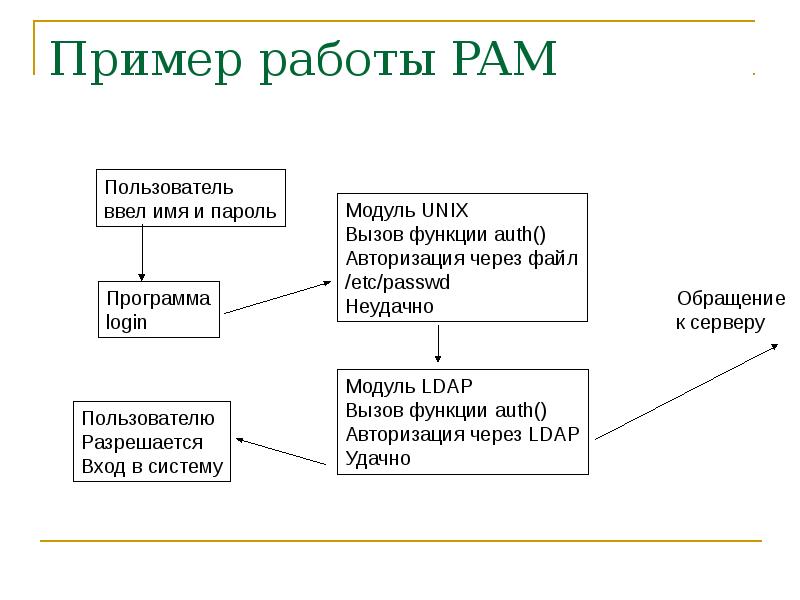

Слайд 53

Описание слайда:

Пример работы PAM

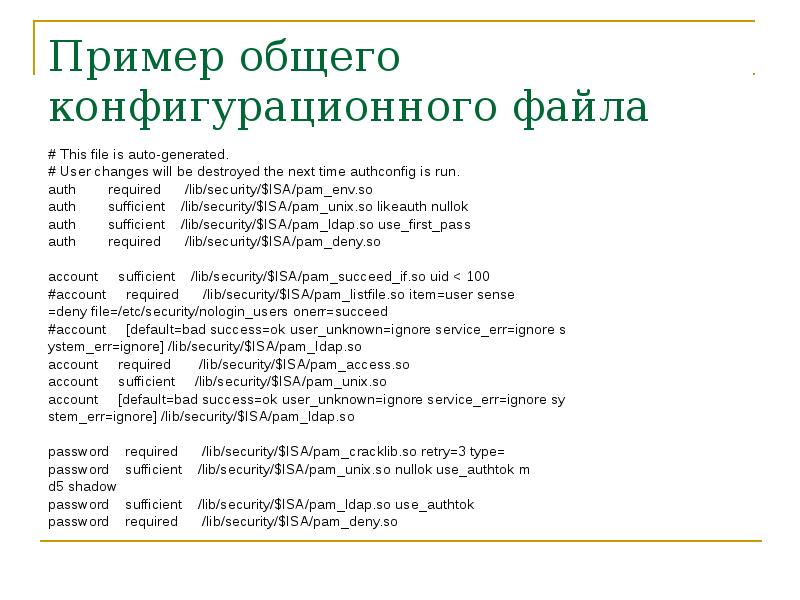

Слайд 54

Описание слайда:

Пример общего конфигурационного файла # This file is auto-generated. # User changes will be destroyed the next time authconfig is run. auth required /lib/security/$ISA/pam_env.so auth sufficient /lib/security/$ISA/pam_unix.so likeauth nullok auth sufficient /lib/security/$ISA/pam_ldap.so use_first_pass auth required /lib/security/$ISA/pam_deny.so account sufficient /lib/security/$ISA/pam_succeed_if.so uid < 100 #account required /lib/security/$ISA/pam_listfile.so item=user sense =deny file=/etc/security/nologin_users onerr=succeed #account [default=bad success=ok user_unknown=ignore service_err=ignore s ystem_err=ignore] /lib/security/$ISA/pam_ldap.so account required /lib/security/$ISA/pam_access.so account sufficient /lib/security/$ISA/pam_unix.so account [default=bad success=ok user_unknown=ignore service_err=ignore sy stem_err=ignore] /lib/security/$ISA/pam_ldap.so password required /lib/security/$ISA/pam_cracklib.so retry=3 type= password sufficient /lib/security/$ISA/pam_unix.so nullok use_authtok m d5 shadow password sufficient /lib/security/$ISA/pam_ldap.so use_authtok password required /lib/security/$ISA/pam_deny.so
