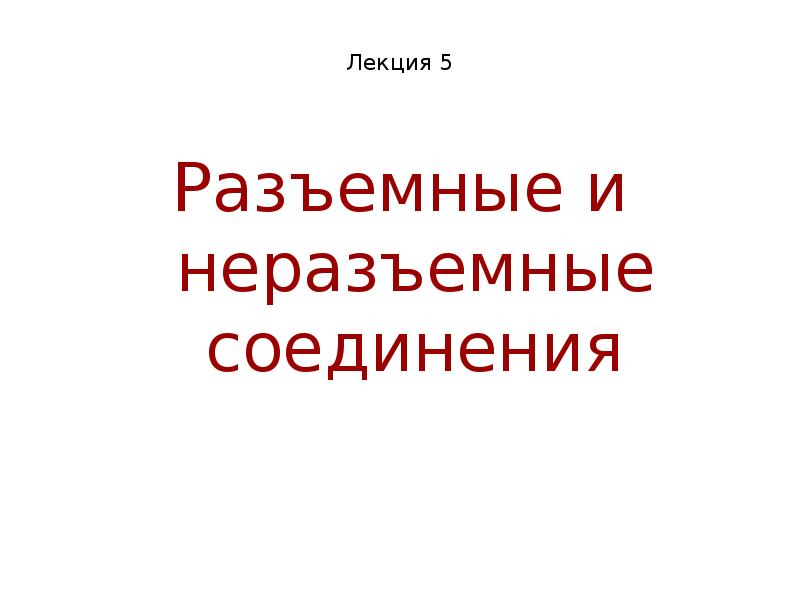

Лекция 5 Разъемные и неразъемные соединения

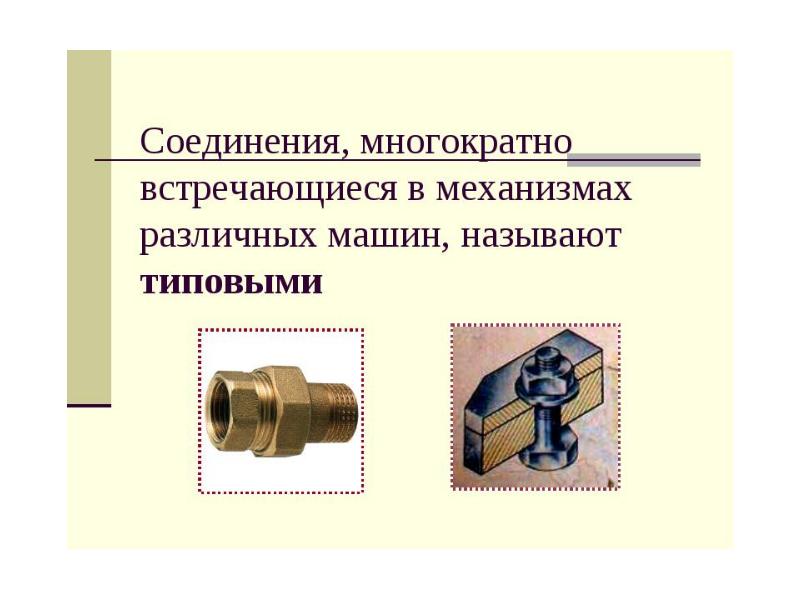

Слайд 2

Описание слайда:

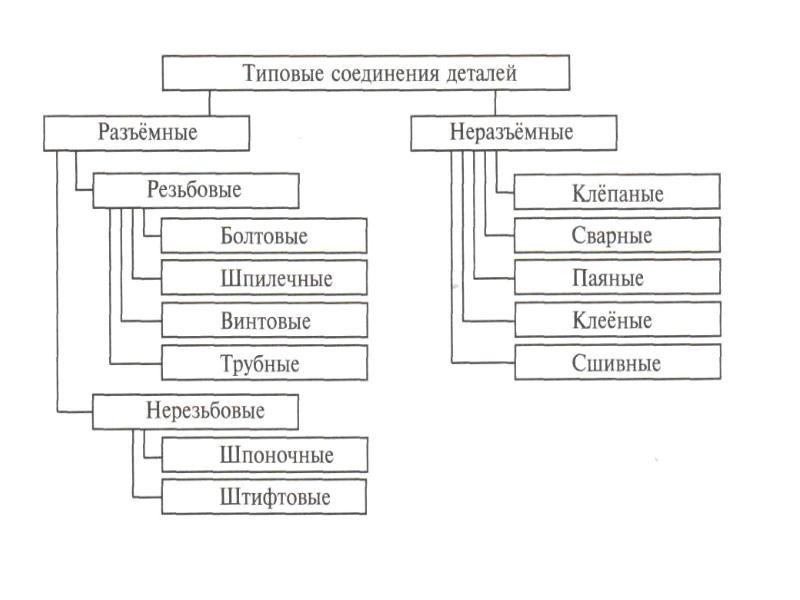

Слайд 3

Описание слайда:

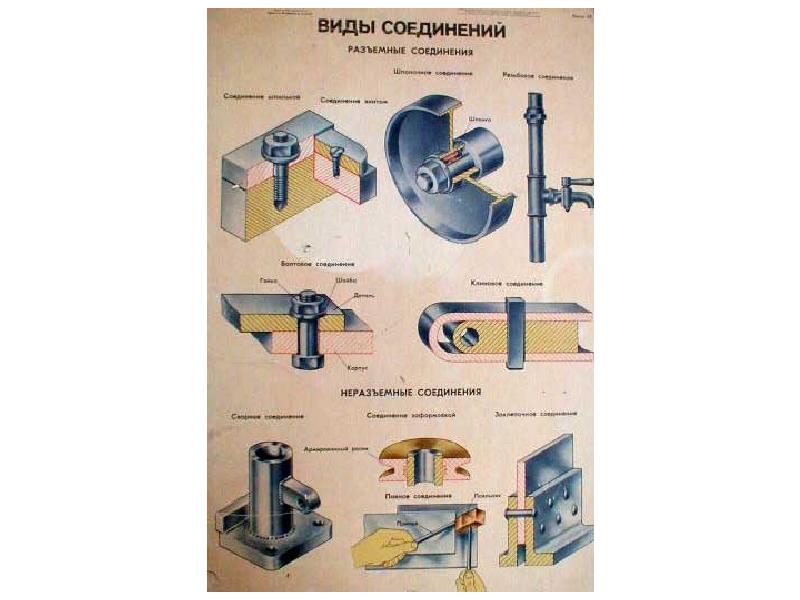

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

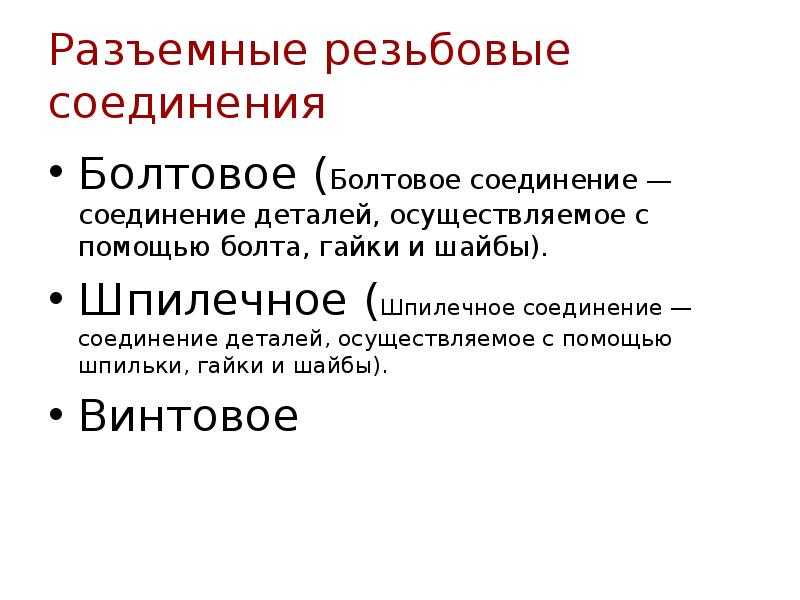

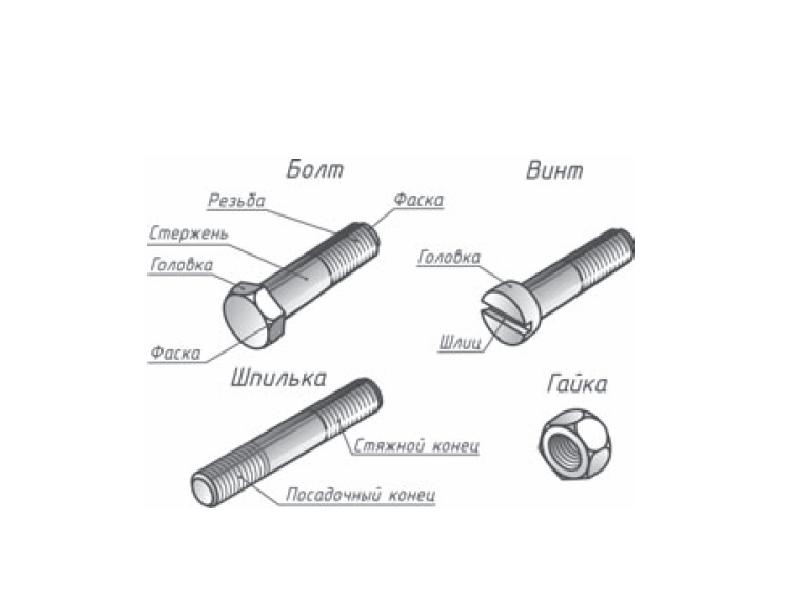

Разъемные резьбовые соединения Болтовое (Болтовое соединение — соединение деталей, осуществляемое с помощью болта, гайки и шайбы). Шпилечное (Шпилечное соединение — соединение деталей, осуществляемое с помощью шпильки, гайки и шайбы). Винтовое

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

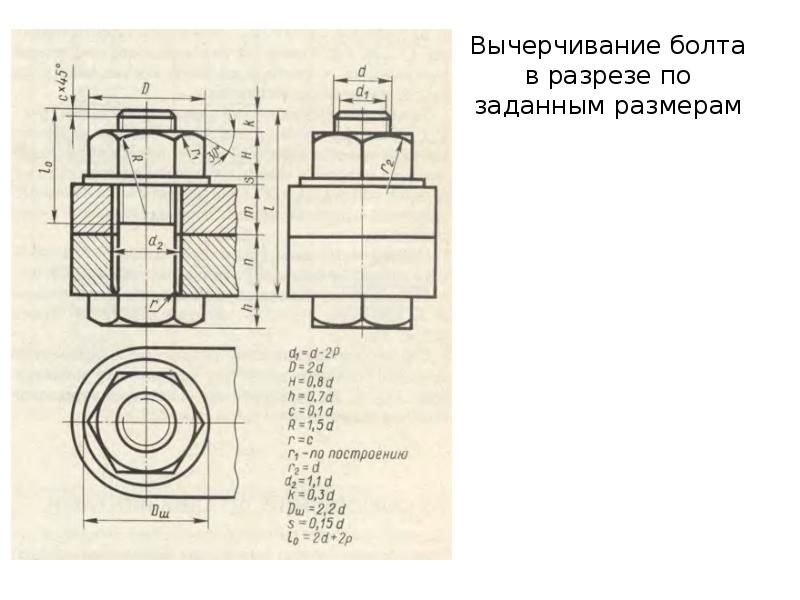

Вычерчивание болта в разрезе по заданным размерам

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

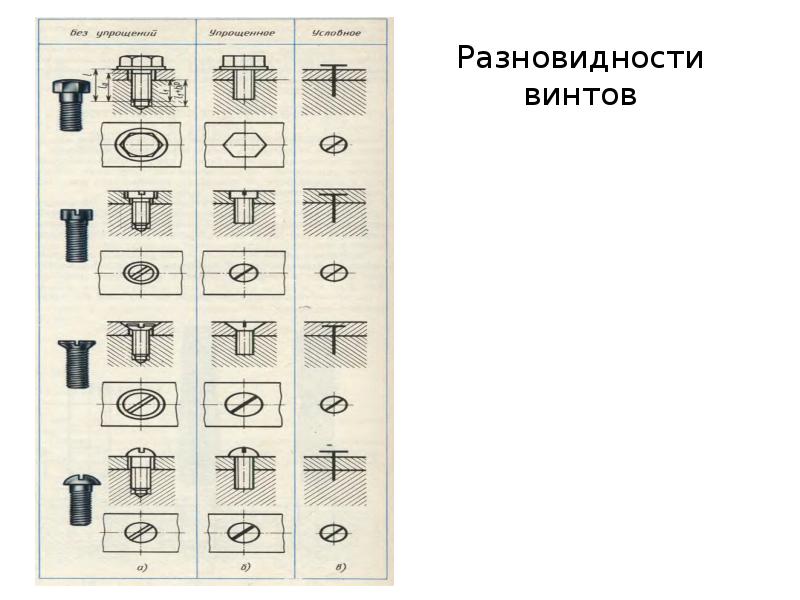

Разновидности винтов

Слайд 12

Описание слайда:

Основные типы резьб

Слайд 13

Описание слайда:

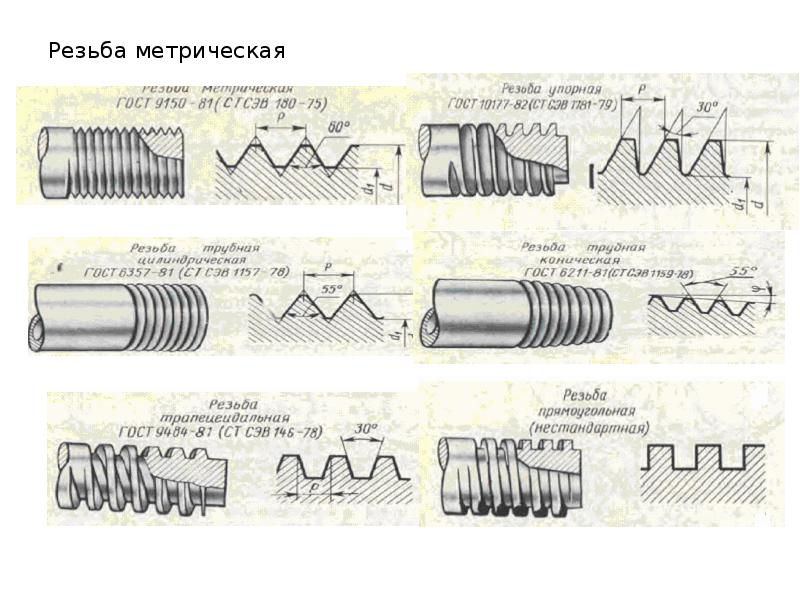

Резьба метрическая

Слайд 14

Описание слайда:

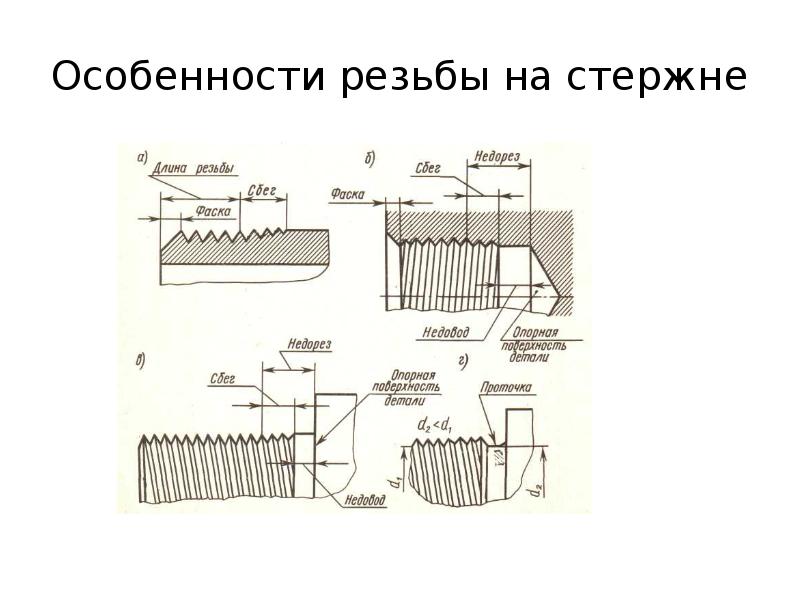

Особенности резьбы на стержне

Слайд 15

Описание слайда:

Изображение резьбы на стержне (а) и внутри отверстия (б)

Слайд 16

Описание слайда:

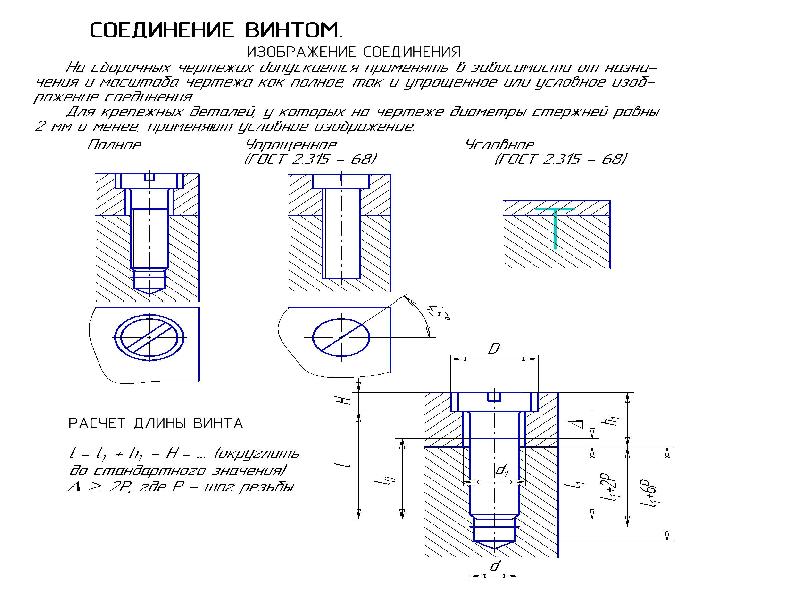

Болт, шпилька, винт в соединении

Слайд 17

Описание слайда:

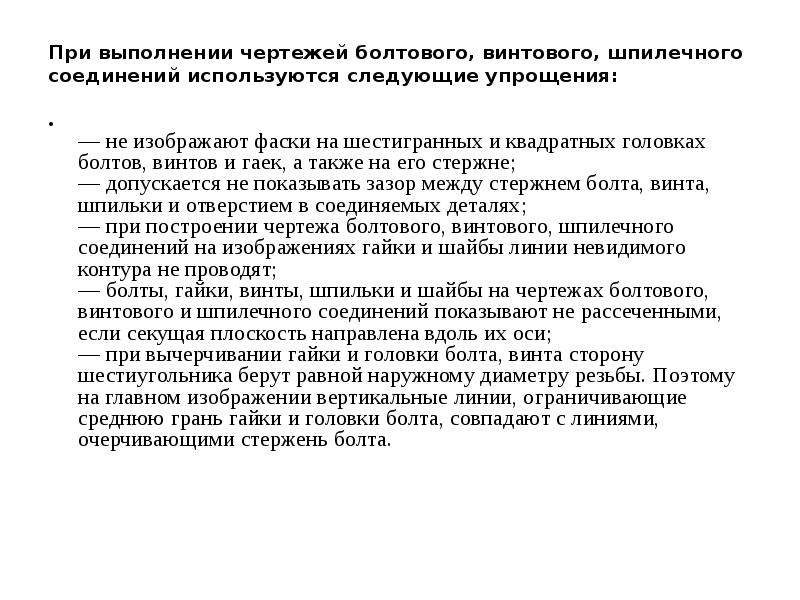

При выполнении чертежей болтового, винтового, шпилечного соединений используются следующие упрощения: — не изображают фаски на шестигранных и квадратных головках болтов, винтов и гаек, а также на его стержне; — допускается не показывать зазор между стержнем болта, винта, шпильки и отверстием в соединяемых деталях; — при построении чертежа болтового, винтового, шпилечного соединений на изображениях гайки и шайбы линии невидимого контура не проводят; — болты, гайки, винты, шпильки и шайбы на чертежах болтового, винтового и шпилечного соединений показывают не рассеченными, если секущая плоскость направлена вдоль их оси; — при вычерчивании гайки и головки болта, винта сторону шестиугольника берут равной наружному диаметру резьбы. Поэтому на главном изображении вертикальные линии, ограничивающие среднюю грань гайки и головки болта, совпадают с линиями, очерчивающими стержень болта.

Слайд 18

Описание слайда:

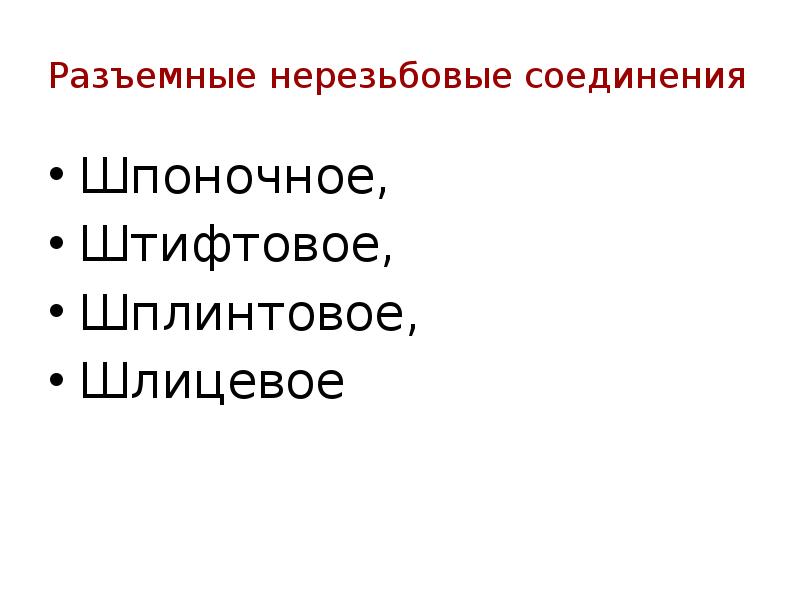

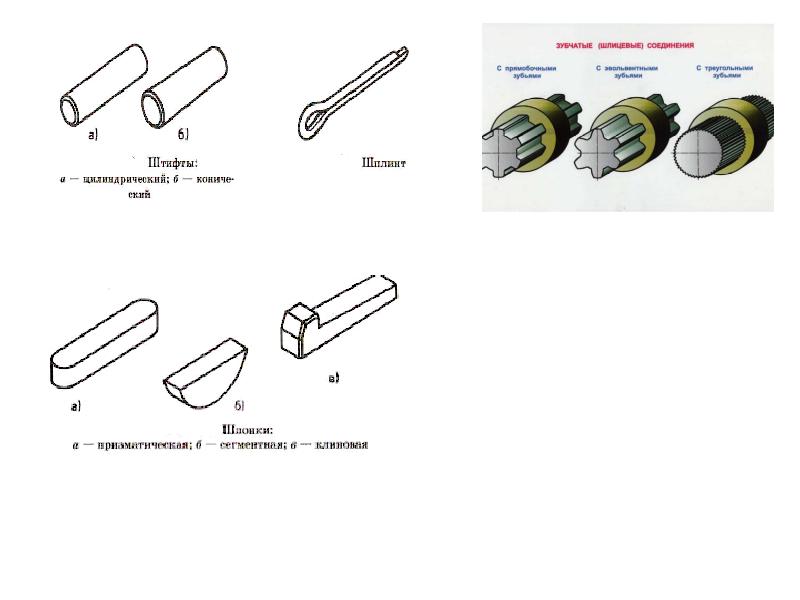

Разъемные нерезьбовые соединения Шпоночное, Штифтовое, Шплинтовое, Шлицевое

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

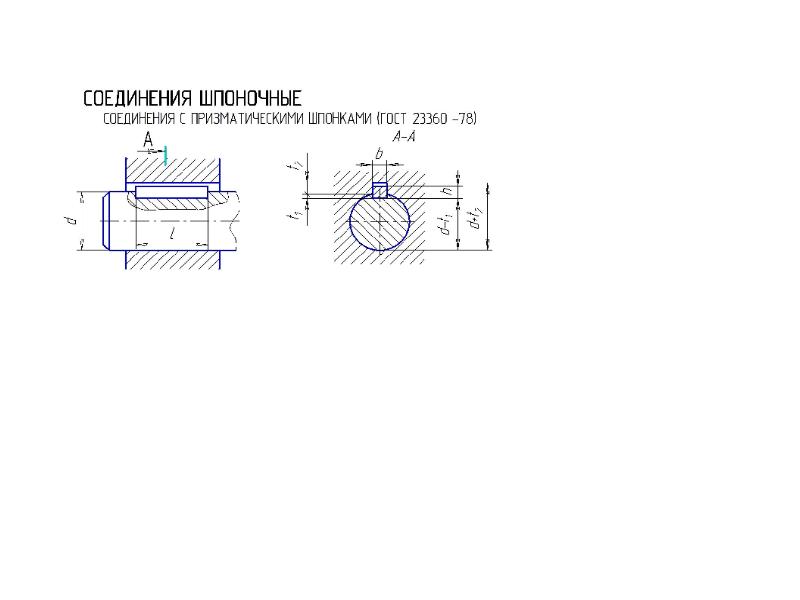

Шпоночное соединение — соединение деталей, осуществляемое посредством шпонки, которая устанавливается в шпоночном пазу вала и входит в шпоночную канавку присоединяемой детали. Шпоночное соединение — соединение деталей, осуществляемое посредством шпонки, которая устанавливается в шпоночном пазу вала и входит в шпоночную канавку присоединяемой детали. Этот вид соединения является наиболее распространенным среди разъемных нерезьбовых соединений. С помощью этого вида соединения осуществляется соединение вала с посаженной на него деталью (шкивом, зубчатым колесом, маховиком, втулкой и т.д.). Шпоночные пазы (канавки) прорезают в соответствии с формой шпонки, посредством которой осуществляется соединение. Форма и размеры шпонок стандартизованы. По форме шпонки различаются на призматические (со скругленными и нескругленными торцами), сегментные и клиновые . Размеры шпонок, шпоночных канавок на валу и соединяемой детали выбирают в зависимости от диаметра вала, входящего в соединение

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

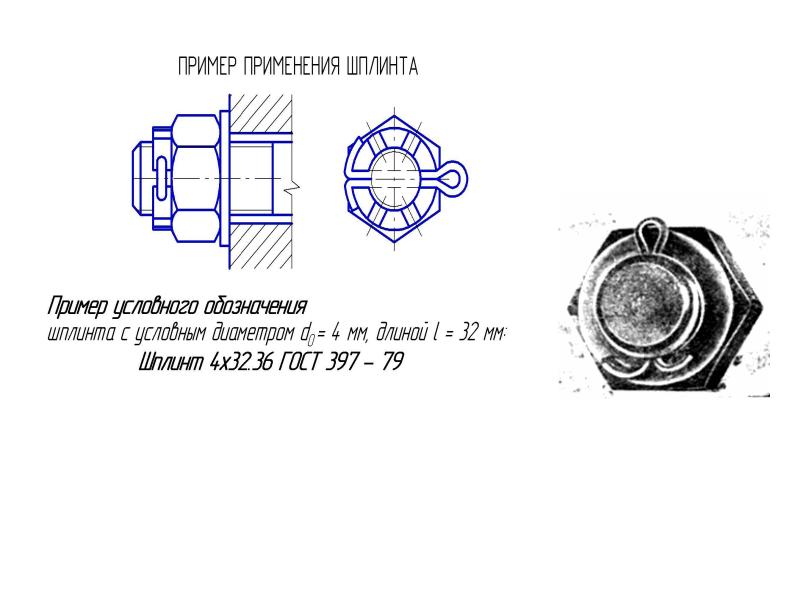

Соединение штифтом

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

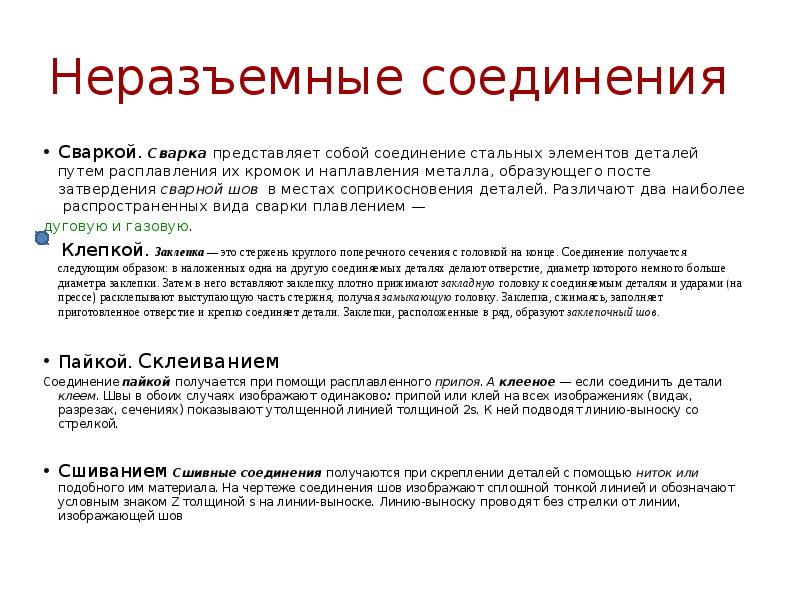

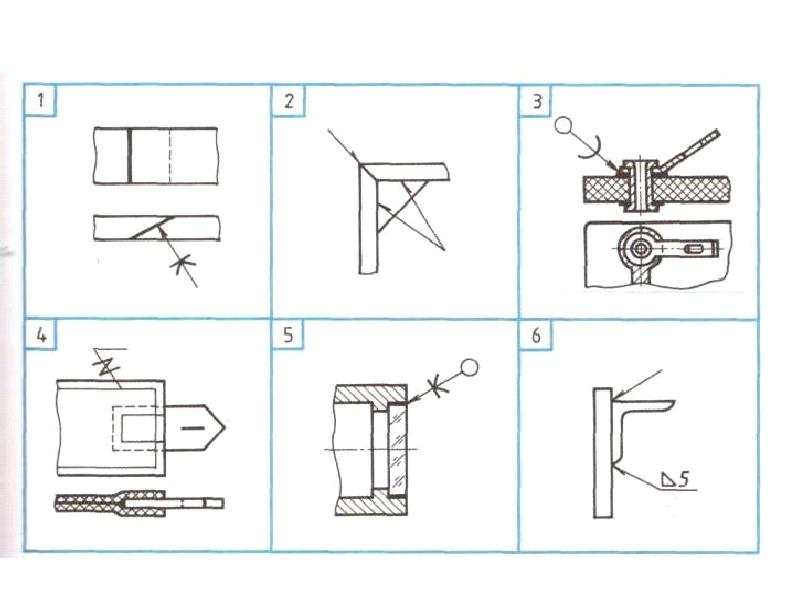

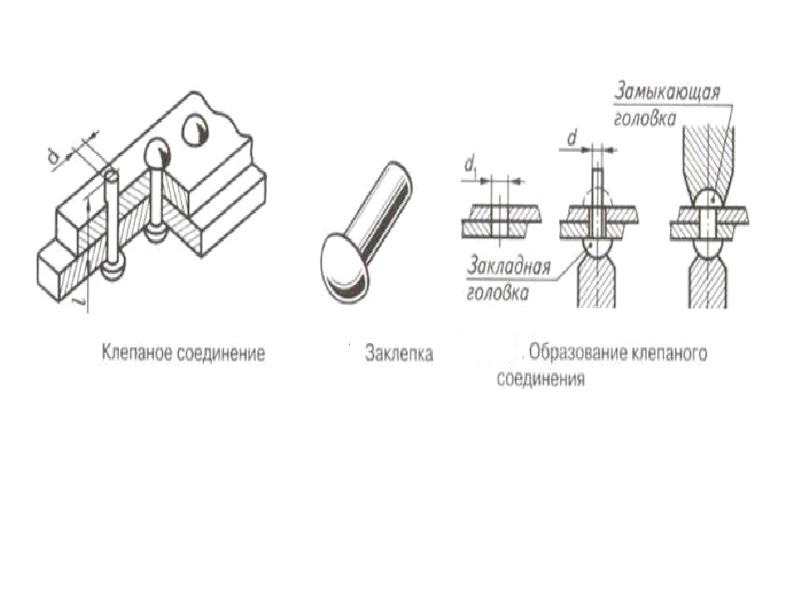

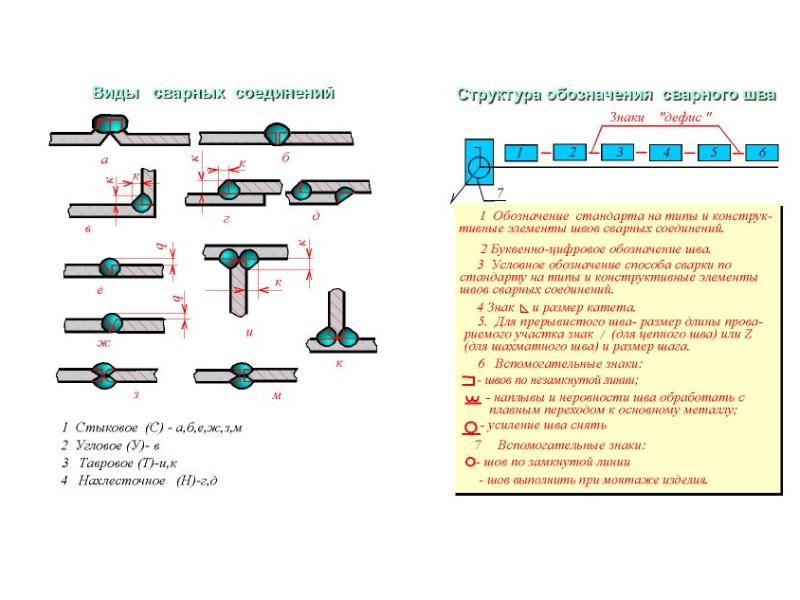

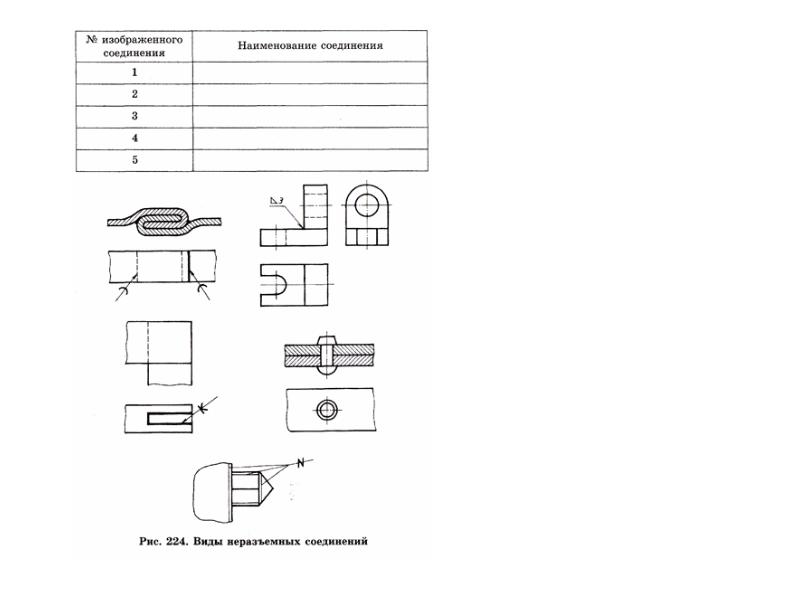

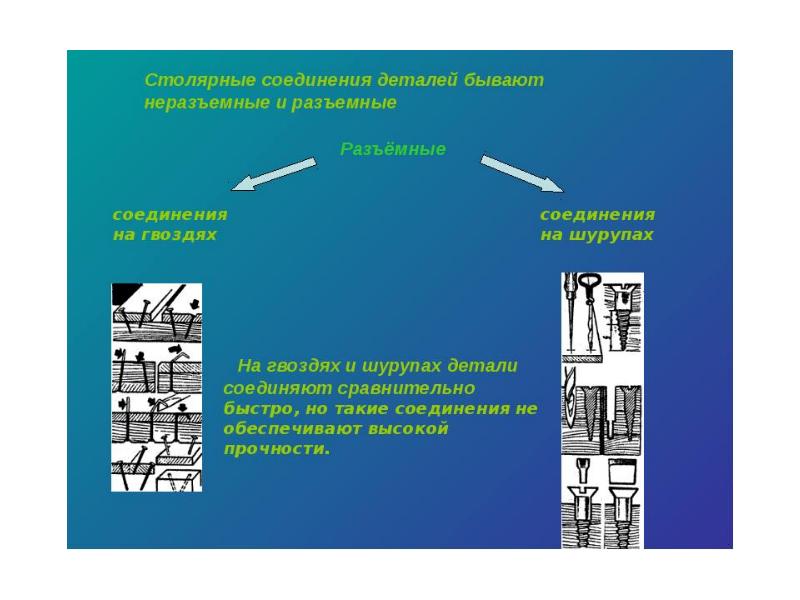

Неразъемные соединения Сваркой. Сварка представляет собой соединение стальных элементов деталей путем расплавления их кромок и наплавления металла, образующего посте затвердения сварной шов в местах соприкосновения деталей. Различают два наиболее распространенных вида сварки плавлением — дуговую и газовую. Клепкой. Заклепка — это стержень круглого поперечного сечения с головкой на конце. Соединение получается следующим образом: в наложенных одна на другую соединяемых деталях делают отверстие, диаметр которого немного больше диаметра заклепки. Затем в него вставляют заклепку, плотно прижимают закладную головку к соединяемым деталям и ударами (на прессе) расклепывают выступающую часть стержня, получая замыкающую головку. Заклепка, сжимаясь, заполняет приготовленное отверстие и крепко соединяет детали. Заклепки, расположенные в ряд, образуют заклепочный шов. Пайкой. Склеиванием Соединение пайкой получается при помощи расплавленного припоя. А клееное — если соединить детали клеем. Швы в обоих случаях изображают одинаково: припой или клей на всех изображениях (видах, разрезах, сечениях) показывают утолщенной линией толщиной 2s. К ней подводят линию-выноску со стрелкой. Сшиванием Сшивные соединения получаются при скреплении деталей с помощью ниток или подобного им материала. На чертеже соединения шов изображают сплошной тонкой линией и обозначают условным знаком Z толщиной s на линии-выноске. Линию-выноску проводят без стрелки от линии, изображающей шов

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений с заклепками одного типа и с одинаковыми размерами, то заклепки, входящие в соединение, следует показать условно в одном–двух местах каждого соединения, а в остальных – центровыми или осевыми линиями
