Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Разработка параллельных программ в системах с распределенной памятью. Доклад-сообщение содержит 57 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Разработка параллельных программ в системах с распределенной памятью Судаков А.А. “Параллельные и распределенные вычисления” Лекция 22

Слайд 2

Описание слайда:

План MPI PVM

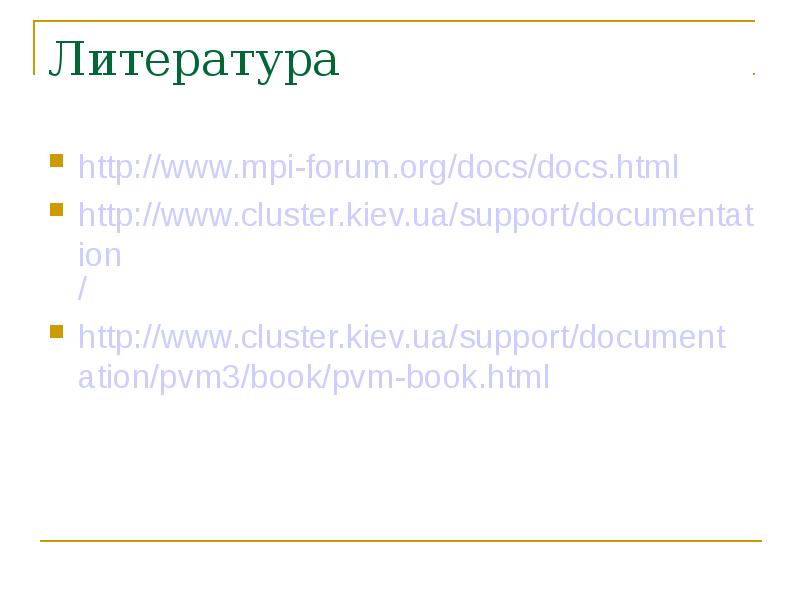

Слайд 3

Описание слайда:

Литература

Слайд 4

Описание слайда:

Интерфейсы разработки параллельных программ API для распределенного программирования не рассчитаны на разработку сложных схем обмена между процессами Для этого разработаны специальные интерфейсы

Слайд 5

Описание слайда:

Стандарт MPI Стандарт интерфейса обмена сообщениями Гарантируется совместимость на уровне исходного кода C и Fortran Существует множество реализаций mpich LAM SCALI .. По исполняемому коду, протоколу передачи и др. совместимость не гарантируется MPI – надстройка над сокетами, общей памятью и др.

Слайд 6

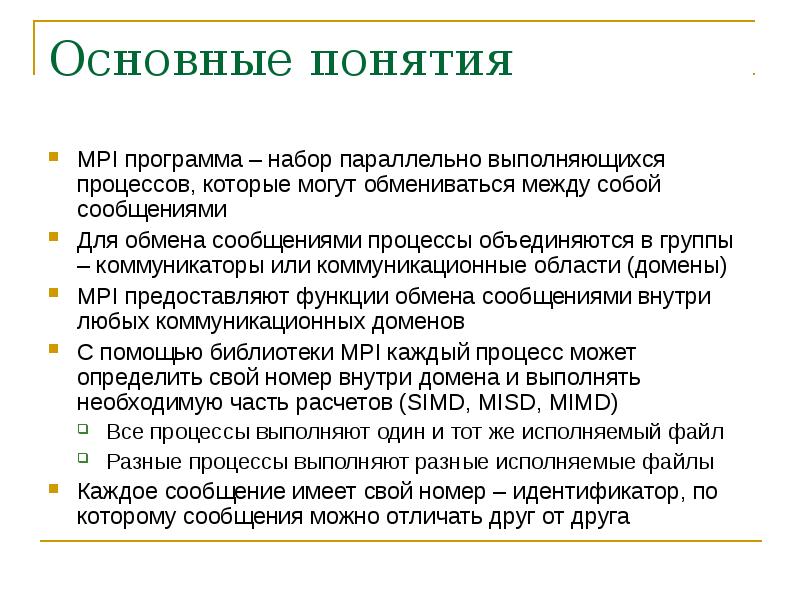

Описание слайда:

Основные понятия MPI программа – набор параллельно выполняющихся процессов, которые могут обмениваться между собой сообщениями Для обмена сообщениями процессы объединяются в группы – коммуникаторы или коммуникационные области (домены) MPI предоставляют функции обмена сообщениями внутри любых коммуникационных доменов С помощью библиотеки MPI каждый процесс может определить свой номер внутри домена и выполнять необходимую часть расчетов (SIMD, MISD, MIMD) Все процессы выполняют один и тот же исполняемый файл Разные процессы выполняют разные исполняемые файлы Каждое сообщение имеет свой номер – идентификатор, по которому сообщения можно отличать друг от друга

Слайд 7

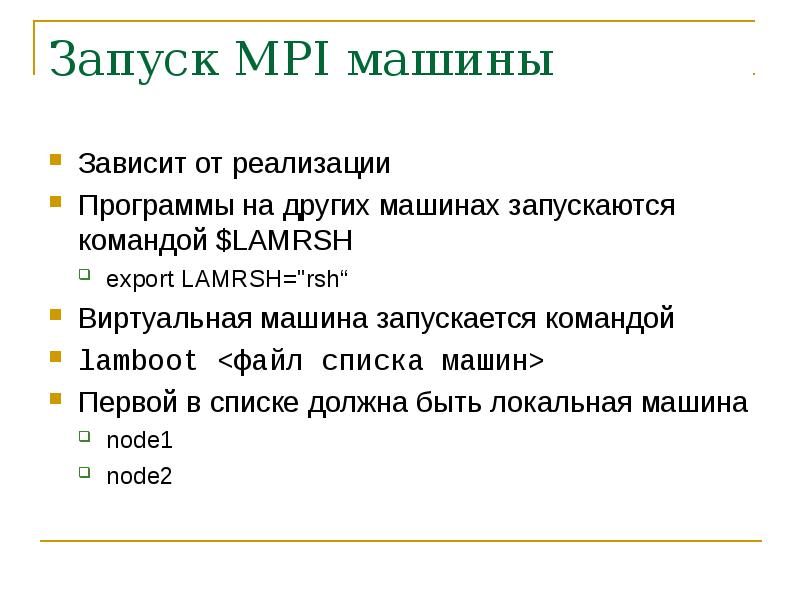

Описание слайда:

Запуск MPI машины Зависит от реализации Программы на других машинах запускаются командой $LAMRSH export LAMRSH="rsh“ Виртуальная машина запускается командой lamboot Первой в списке должна быть локальная машина node1 node2

Слайд 8

Описание слайда:

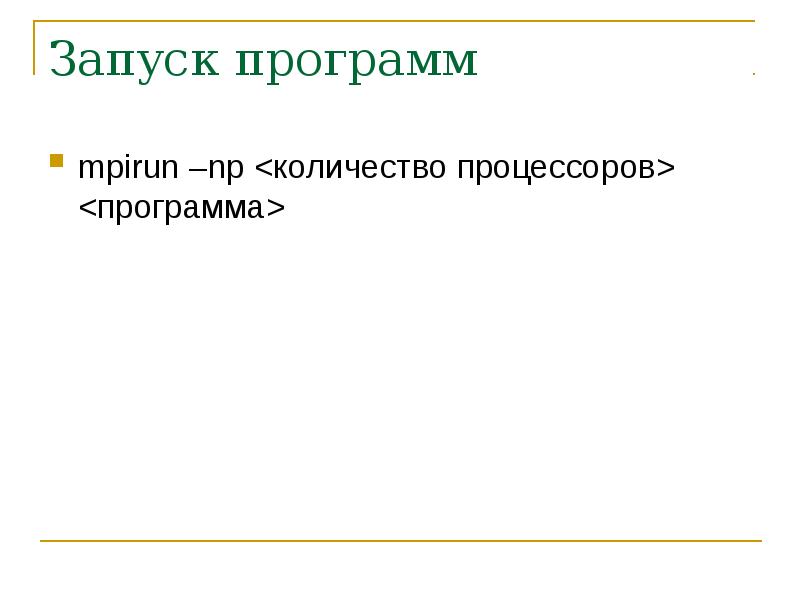

Запуск программ mpirun –np

Слайд 9

Описание слайда:

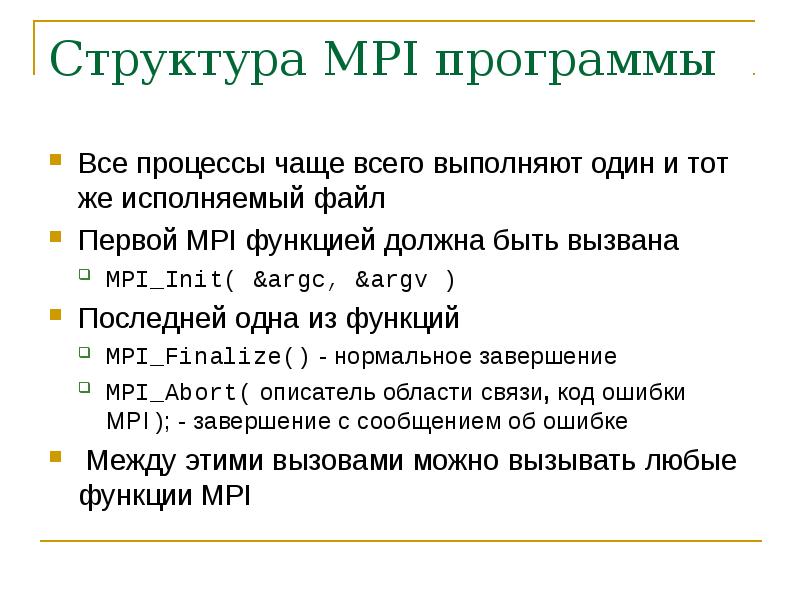

Структура MPI программы Все процессы чаще всего выполняют один и тот же исполняемый файл Первой MPI функцией должна быть вызвана MPI_Init( &argc, &argv ) Последней одна из функций MPI_Finalize() - нормальное завершение MPI_Abort( описатель области связи, код ошибки MPI ); - завершение с сообщением об ошибке Между этими вызовами можно вызывать любые функции MPI

Слайд 10

Описание слайда:

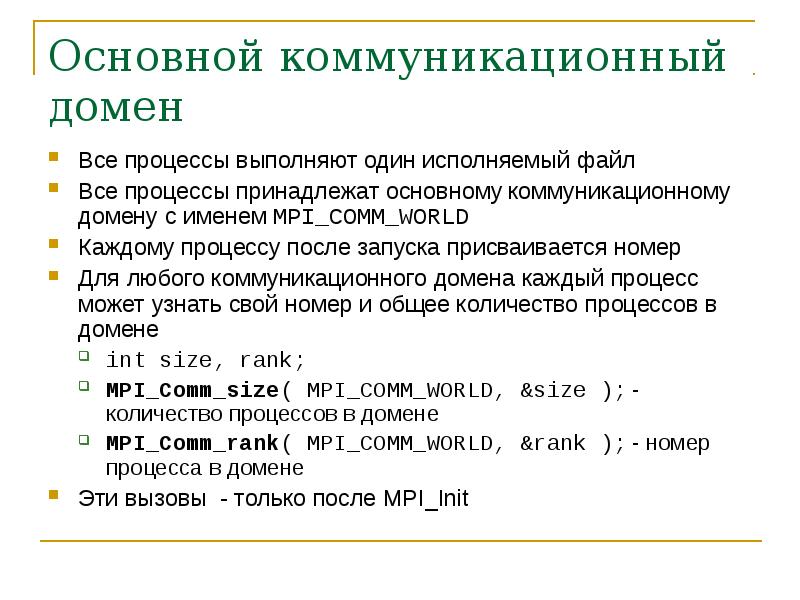

Основной коммуникационный домен Все процессы выполняют один исполняемый файл Все процессы принадлежат основному коммуникационному домену с именем MPI_COMM_WORLD Каждому процессу после запуска присваивается номер Для любого коммуникационного домена каждый процесс может узнать свой номер и общее количество процессов в домене int size, rank; MPI_Comm_size( MPI_COMM_WORLD, &size ); - количество процессов в домене MPI_Comm_rank( MPI_COMM_WORLD, &rank ); - номер процесса в домене Эти вызовы - только после MPI_Init

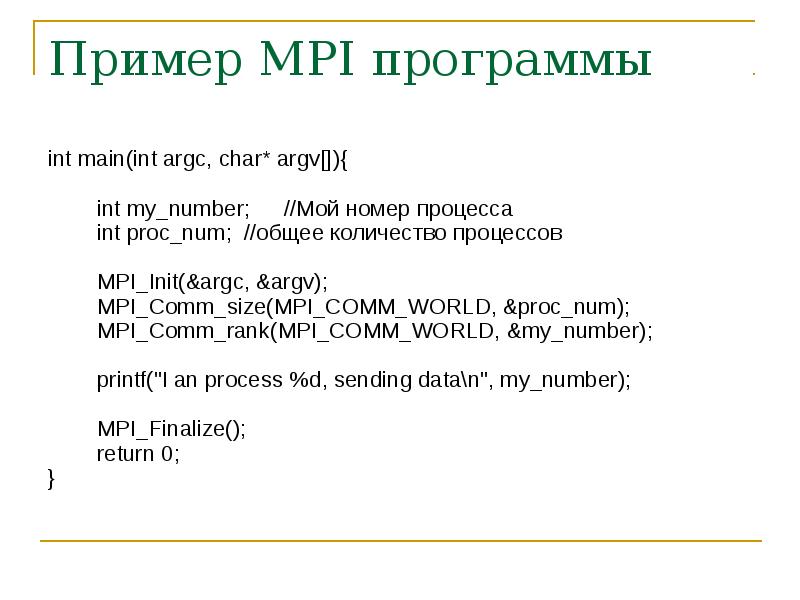

Слайд 11

$Пример MPI программы int main(int argc, char* argv[]){ int my_number; //Мой номер процесса int proc_num; //общее количество процессов MPI_Init(&argc,...$

Описание слайда:

Пример MPI программы int main(int argc, char* argv[]){ int my_number; //Мой номер процесса int proc_num; //общее количество процессов MPI_Init(&argc, &argv); MPI_Comm_size(MPI_COMM_WORLD, &proc_num); MPI_Comm_rank(MPI_COMM_WORLD, &my_number); printf("I an process %d, sending data\n", my_number); MPI_Finalize(); return 0; }

Слайд 12

Описание слайда:

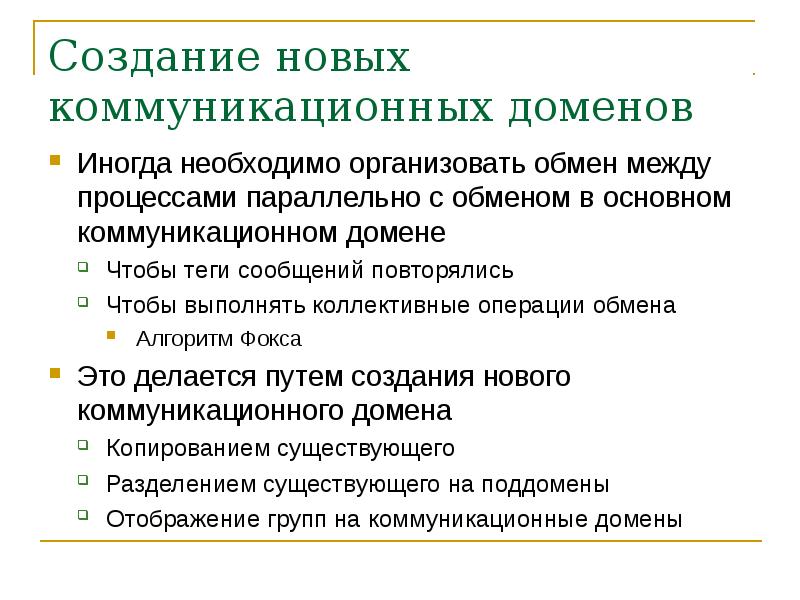

Создание новых коммуникационных доменов Иногда необходимо организовать обмен между процессами параллельно с обменом в основном коммуникационном домене Чтобы теги сообщений повторялись Чтобы выполнять коллективные операции обмена Алгоритм Фокса Это делается путем создания нового коммуникационного домена Копированием существующего Разделением существующего на поддомены Отображение групп на коммуникационные домены

Слайд 13

Описание слайда:

Копирование доменов Создание копии существующего домена Обмен в новом домене не перекрывается с обменом в старом Все процессы старого коммуникатора должны вызвать эту функцию MPI_Comm tempComm; MPI_Comm_dup( MPI_COMM_WORLD, &tempComm ); /* ... передаем данные через tempComm ... */ MPI_Comm_free( &tempComm );

Слайд 14

Описание слайда:

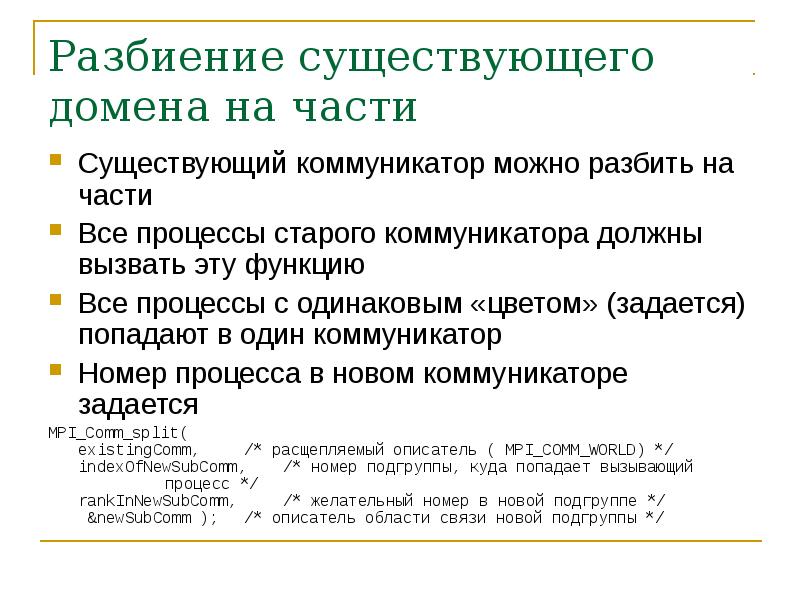

Разбиение существующего домена на части Существующий коммуникатор можно разбить на части Все процессы старого коммуникатора должны вызвать эту функцию Все процессы с одинаковым «цветом» (задается) попадают в один коммуникатор Номер процесса в новом коммуникаторе задается MPI_Comm_split( existingComm, /* расщепляемый описатель ( MPI_COMM_WORLD) */ indexOfNewSubComm, /* номер подгруппы, куда попадает вызывающий процесс */ rankInNewSubComm, /* желательный номер в новой подгруппе */ &newSubComm ); /* описатель области связи новой подгруппы */

Слайд 15

$Пример расщепления #include "mpi.h" int main(int argc, char* argv[]){ MPI_Comm subComm; int size, rank, subrank, subsize;...$

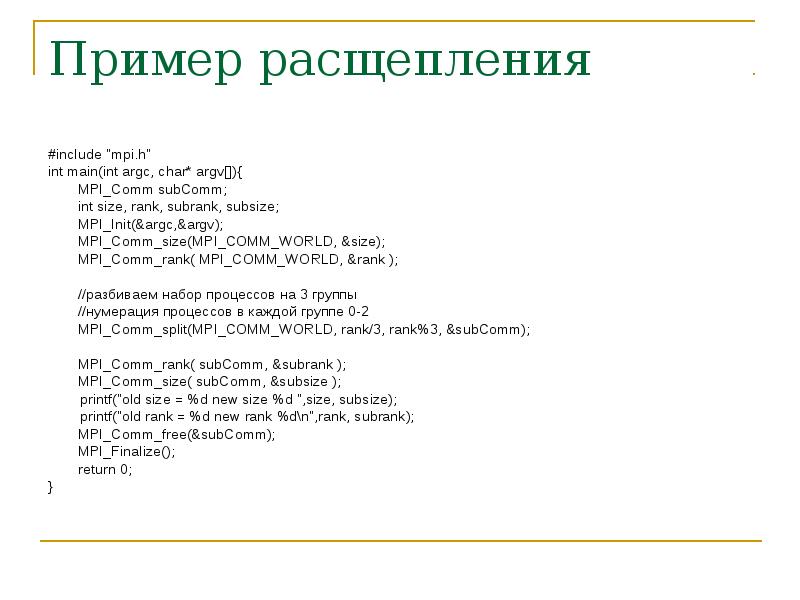

Описание слайда:

Пример расщепления #include "mpi.h" int main(int argc, char* argv[]){ MPI_Comm subComm; int size, rank, subrank, subsize; MPI_Init(&argc,&argv); MPI_Comm_size(MPI_COMM_WORLD, &size); MPI_Comm_rank( MPI_COMM_WORLD, &rank ); //разбиваем набор процессов на 3 группы //нумерация процессов в каждой группе 0-2 MPI_Comm_split(MPI_COMM_WORLD, rank/3, rank%3, &subComm); MPI_Comm_rank( subComm, &subrank ); MPI_Comm_size( subComm, &subsize ); printf("old size = %d new size %d ",size, subsize); printf("old rank = %d new rank %d\n",rank, subrank); MPI_Comm_free(&subComm); MPI_Finalize(); return 0; }

Слайд 16

Описание слайда:

Компиляция и выполнения [saa@cluster mpi]$ mpicc ./comm_split.c -o comm_split [saa@cluster mpi]$ mpirun -np 10 -wd /net/s1/$PWD ./comm_split old size = 10 new size 1 old rank = 9 new rank 0 old size = 10 new size 3 old rank = 8 new rank 2 old size = 10 new size 3 old rank = 6 new rank 0 old size = 10 new size 3 old rank = 7 new rank 1 old size = 10 new size 3 old rank = 0 new rank 0 old size = 10 new size 3 old rank = 1 new rank 1 old size = 10 new size 3 old rank = 2 new rank 2 old size = 10 new size 3 old rank = 4 new rank 1 old size = 10 new size 3 old rank = 5 new rank 2 old size = 10 new size 3 old rank = 3 new rank 0

Слайд 17

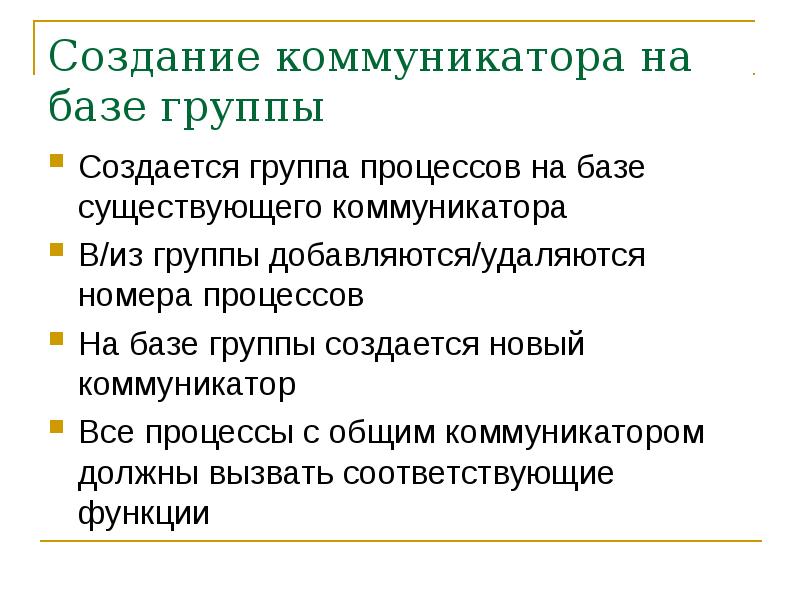

Описание слайда:

Создание коммуникатора на базе группы Создается группа процессов на базе существующего коммуникатора В/из группы добавляются/удаляются номера процессов На базе группы создается новый коммуникатор Все процессы с общим коммуникатором должны вызвать соответствующие функции

Слайд 18

Описание слайда:

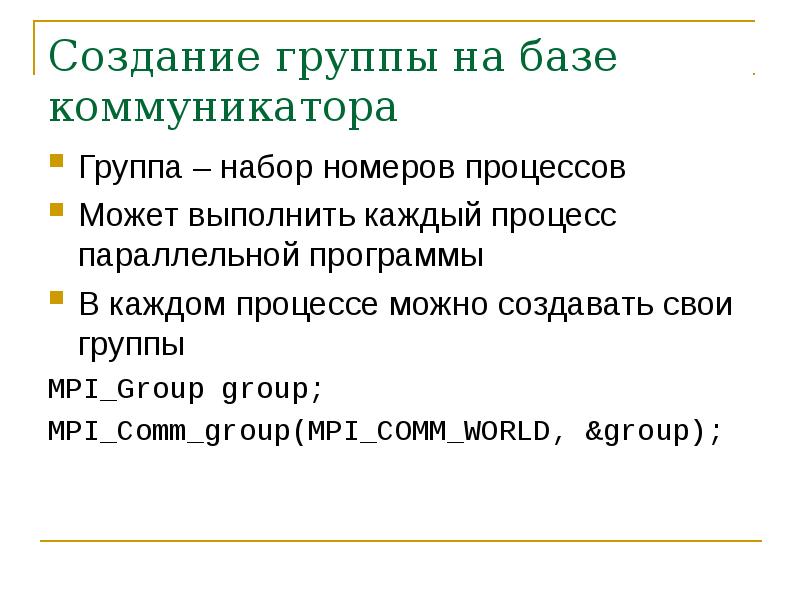

Создание группы на базе коммуникатора Группа – набор номеров процессов Может выполнить каждый процесс параллельной программы В каждом процессе можно создавать свои группы MPI_Group group; MPI_Comm_group(MPI_COMM_WORLD, &group);

Слайд 19

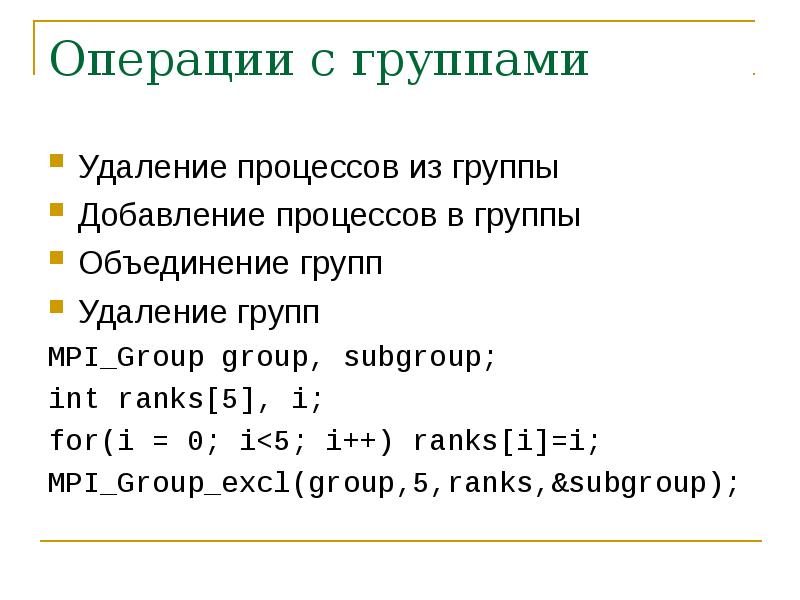

Описание слайда:

Операции с группами Удаление процессов из группы Добавление процессов в группы Объединение групп Удаление групп MPI_Group group, subgroup; int ranks[5], i; for(i = 0; i

Слайд 20

Описание слайда:

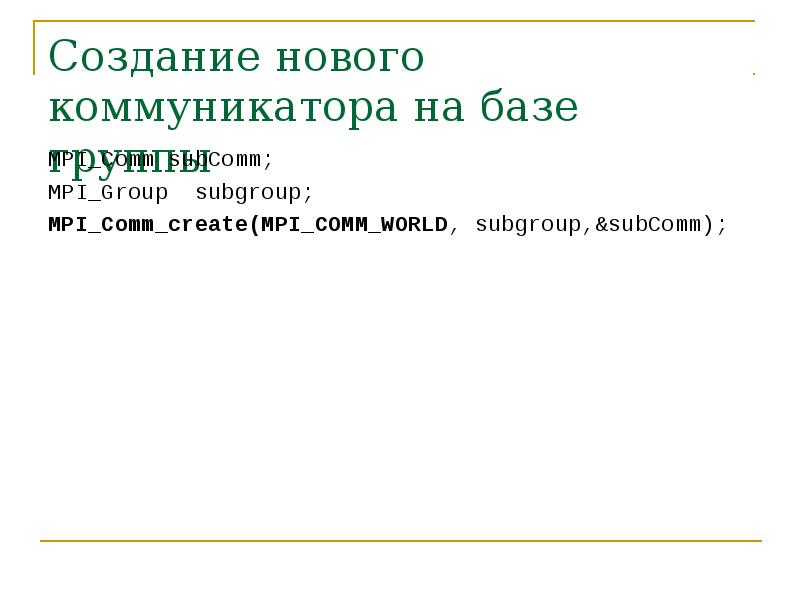

Создание нового коммуникатора на базе группы MPI_Comm subComm; MPI_Group subgroup; MPI_Comm_create(MPI_COMM_WORLD, subgroup,&subComm);

Слайд 21

$Пример работы с группами #include "mpi.h" int main(int argc, char* argv[]){ MPI_Comm subComm; int size, rank, subrank, subsize,i; int...$

Описание слайда:

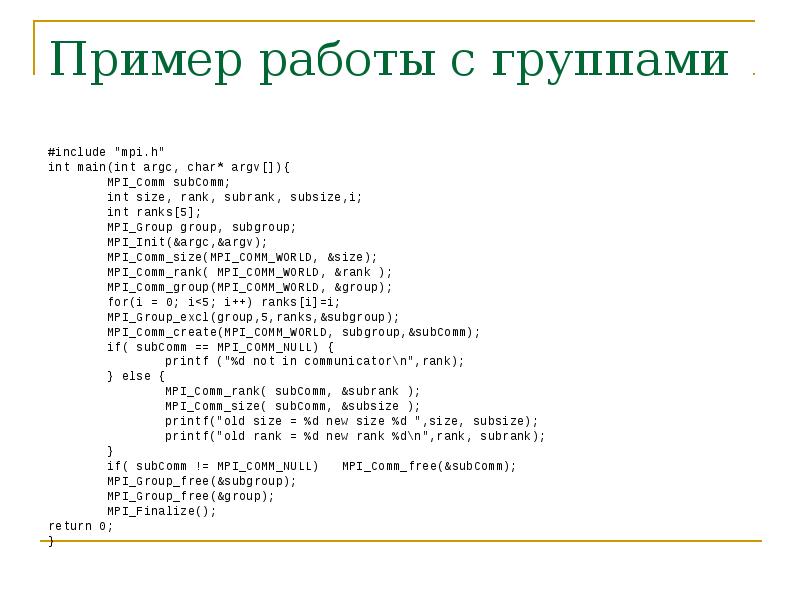

Пример работы с группами #include "mpi.h" int main(int argc, char* argv[]){ MPI_Comm subComm; int size, rank, subrank, subsize,i; int ranks[5]; MPI_Group group, subgroup; MPI_Init(&argc,&argv); MPI_Comm_size(MPI_COMM_WORLD, &size); MPI_Comm_rank( MPI_COMM_WORLD, &rank ); MPI_Comm_group(MPI_COMM_WORLD, &group); for(i = 0; i

Слайд 22

Описание слайда:

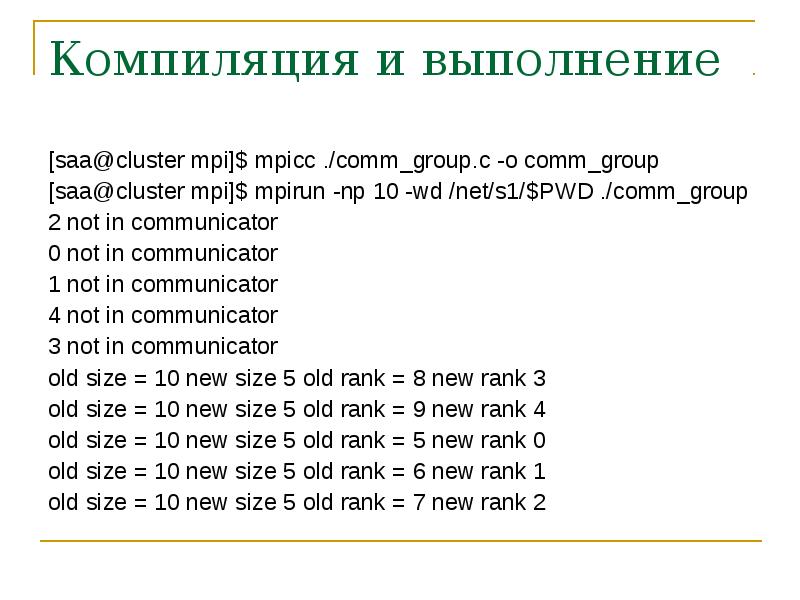

Компиляция и выполнение [saa@cluster mpi]$ mpicc ./comm_group.c -o comm_group [saa@cluster mpi]$ mpirun -np 10 -wd /net/s1/$PWD ./comm_group 2 not in communicator 0 not in communicator 1 not in communicator 4 not in communicator 3 not in communicator old size = 10 new size 5 old rank = 8 new rank 3 old size = 10 new size 5 old rank = 9 new rank 4 old size = 10 new size 5 old rank = 5 new rank 0 old size = 10 new size 5 old rank = 6 new rank 1 old size = 10 new size 5 old rank = 7 new rank 2

Слайд 23

Описание слайда:

Получение имени машины, где работает процесс char nm[4096]; int name_size = 4096; MPI_Get_processor_name(nm, &nm_size);

Слайд 24

Описание слайда:

Операции передачи данных Все передачи данных выполняются в пределах коммуникатора Данные пересылаются в виде сообщений Сообщение имеет номер (тег) В одном сообщении могут быть данные любой сложности Операции передачи данных Точка-точка Коллективные Broadcst Reduce Синхронные – блокируется пока не завершится Асинхронные – не блокируется

Слайд 25

Описание слайда:

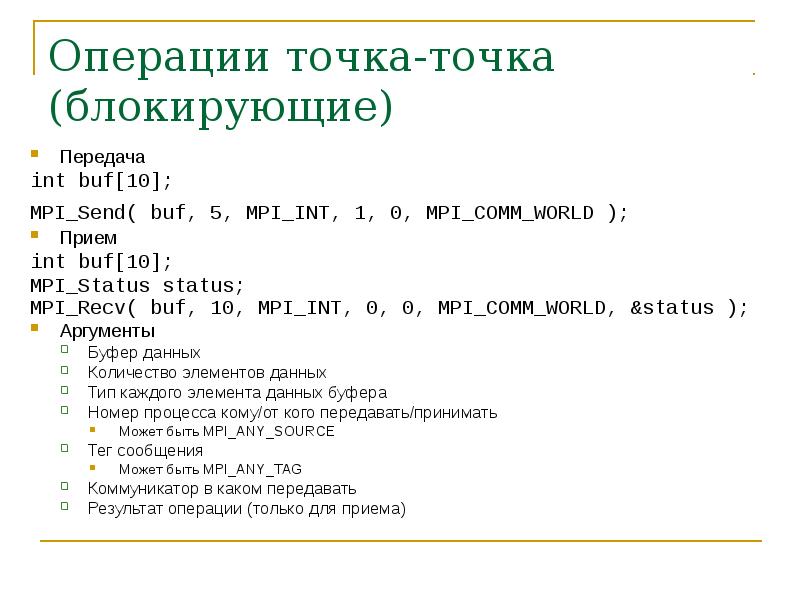

Операции точка-точка (блокирующие) Передача int buf[10]; MPI_Send( buf, 5, MPI_INT, 1, 0, MPI_COMM_WORLD ); Прием int buf[10]; MPI_Status status; MPI_Recv( buf, 10, MPI_INT, 0, 0, MPI_COMM_WORLD, &status ); Аргументы Буфер данных Количество элементов данных Тип каждого элемента данных буфера Номер процесса кому/от кого передавать/принимать Может быть MPI_ANY_SOURCE Тег сообщения Может быть MPI_ANY_TAG Коммуникатор в каком передавать Результат операции (только для приема)

Слайд 26

Описание слайда:

Результат операции (статус) Данные могут прийти неизвестно от кого С неизвестным тегом В неизвестном количестве При приеме может возникнуть ошибка Определение количества данных MPI_Status status; int count; MPI_Recv( ... , MPI_INT, ... , &status ); MPI_Get_count( &status, MPI_INT, &count ); /* ... теперь count содержит количество принятых ячеек */

Слайд 27

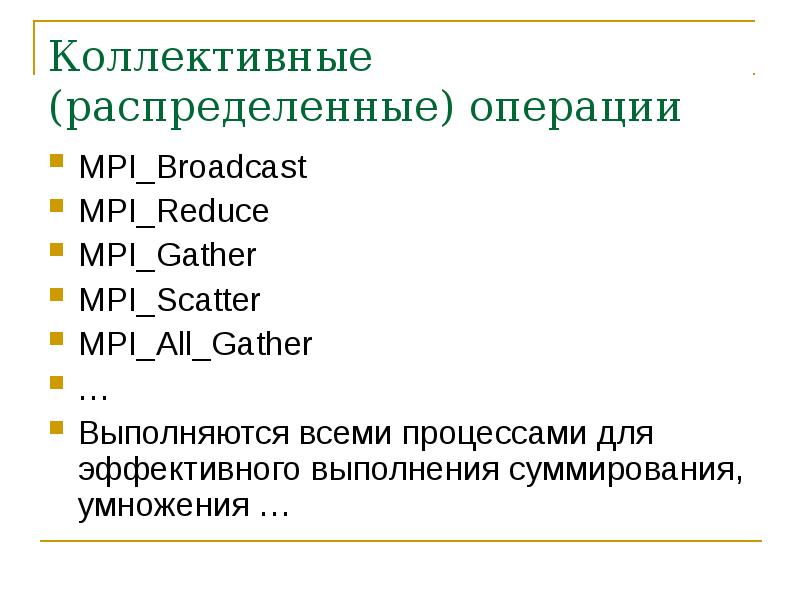

Описание слайда:

Коллективные (распределенные) операции MPI_Broadcast MPI_Reduce MPI_Gather MPI_Scatter MPI_All_Gather … Выполняются всеми процессами для эффективного выполнения суммирования, умножения …

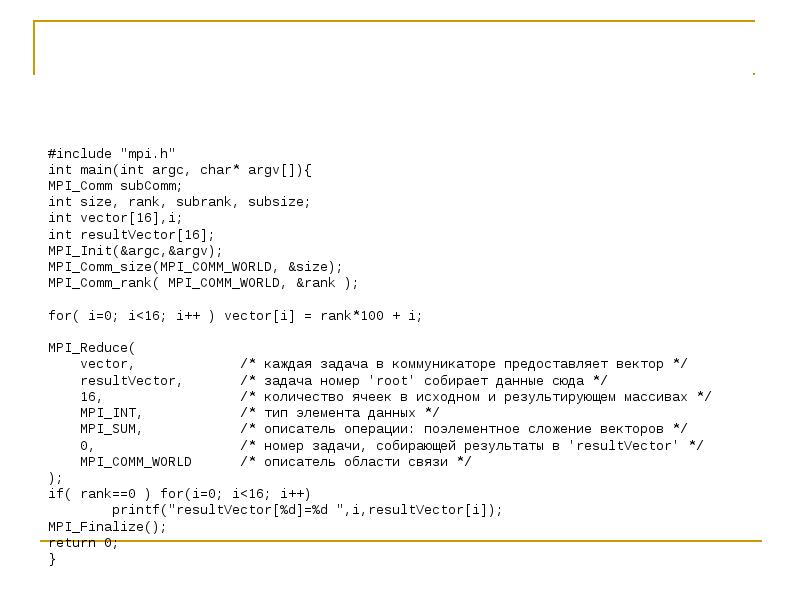

Слайд 28

$#include "mpi.h" int main(int argc, char* argv[]){ MPI_Comm subComm; int size, rank, subrank, subsize; int vector[16],i; int...$

Описание слайда:

#include "mpi.h" int main(int argc, char* argv[]){ MPI_Comm subComm; int size, rank, subrank, subsize; int vector[16],i; int resultVector[16]; MPI_Init(&argc,&argv); MPI_Comm_size(MPI_COMM_WORLD, &size); MPI_Comm_rank( MPI_COMM_WORLD, &rank ); for( i=0; i

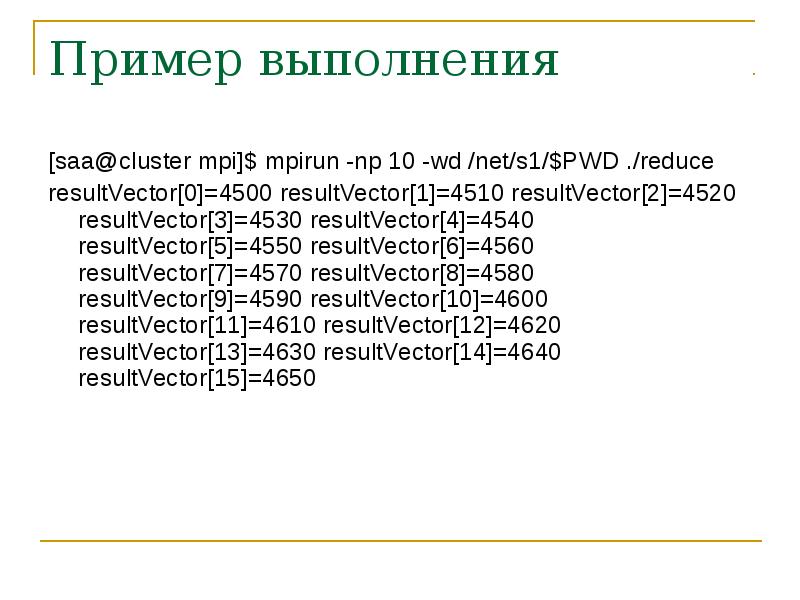

Слайд 29

Описание слайда:

Пример выполнения [saa@cluster mpi]$ mpirun -np 10 -wd /net/s1/$PWD ./reduce resultVector[0]=4500 resultVector[1]=4510 resultVector[2]=4520 resultVector[3]=4530 resultVector[4]=4540 resultVector[5]=4550 resultVector[6]=4560 resultVector[7]=4570 resultVector[8]=4580 resultVector[9]=4590 resultVector[10]=4600 resultVector[11]=4610 resultVector[12]=4620 resultVector[13]=4630 resultVector[14]=4640 resultVector[15]=4650

Слайд 30

Описание слайда:

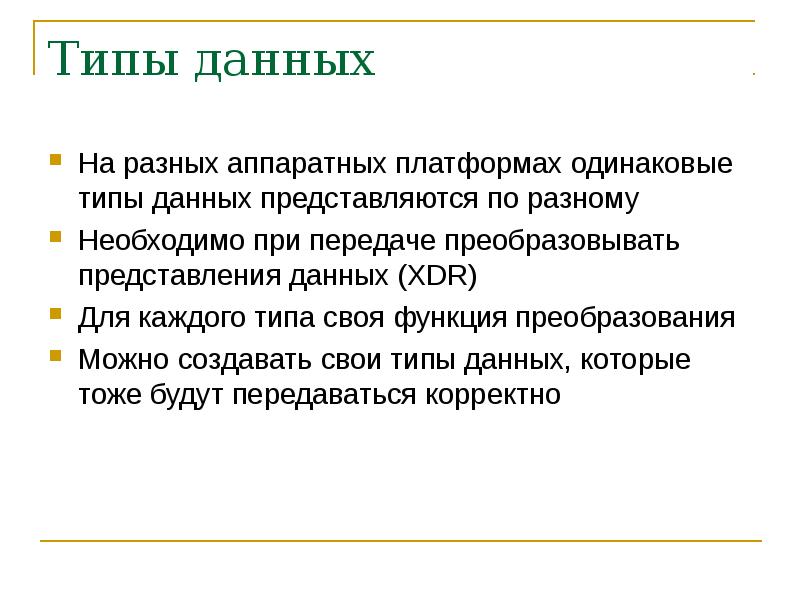

Типы данных На разных аппаратных платформах одинаковые типы данных представляются по разному Необходимо при передаче преобразовывать представления данных (XDR) Для каждого типа своя функция преобразования Можно создавать свои типы данных, которые тоже будут передаваться корректно

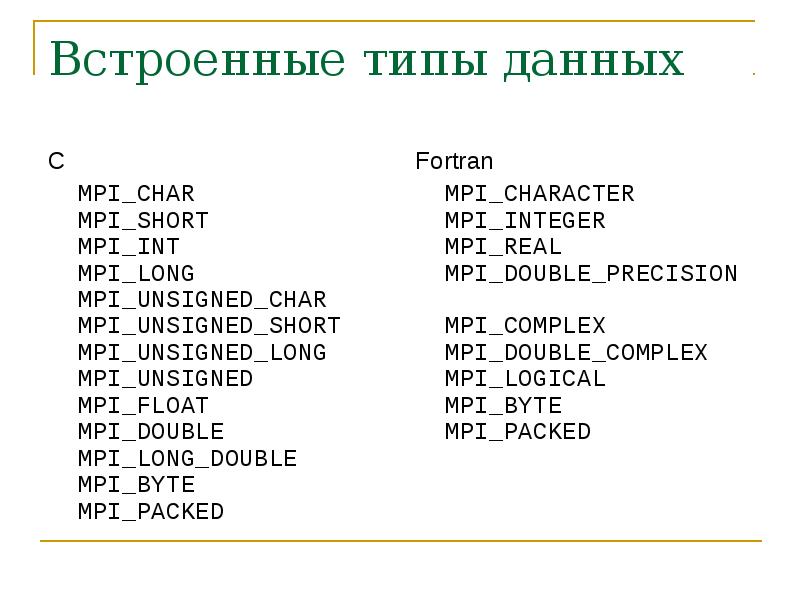

Слайд 31

Описание слайда:

Встроенные типы данных C MPI_CHAR MPI_SHORT MPI_INT MPI_LONG MPI_UNSIGNED_CHAR MPI_UNSIGNED_SHORT MPI_UNSIGNED_LONG MPI_UNSIGNED MPI_FLOAT MPI_DOUBLE MPI_LONG_DOUBLE MPI_BYTE MPI_PACKED

Слайд 32

Описание слайда:

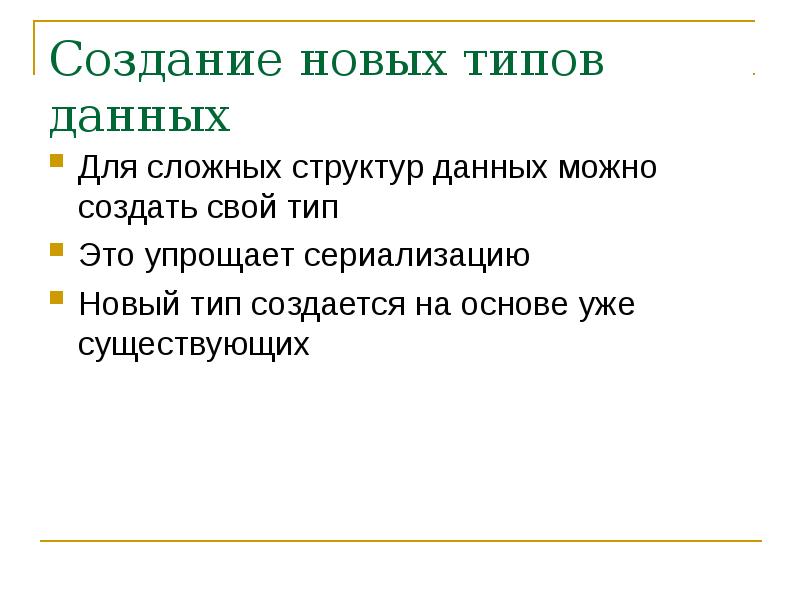

Создание новых типов данных Для сложных структур данных можно создать свой тип Это упрощает сериализацию Новый тип создается на основе уже существующих

Слайд 33

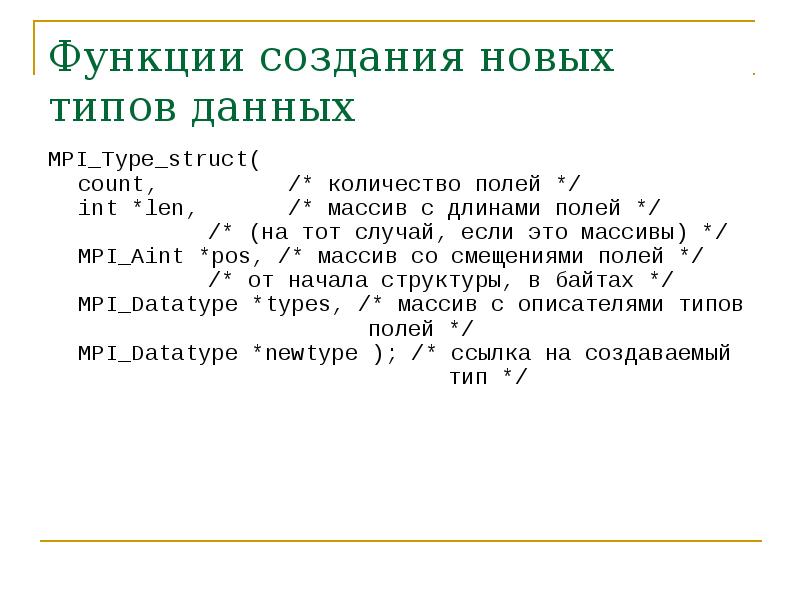

Описание слайда:

Функции создания новых типов данных MPI_Type_struct( count, /* количество полей */ int *len, /* массив с длинами полей */ /* (на тот случай, если это массивы) */ MPI_Aint *pos, /* массив со смещениями полей */ /* от начала структуры, в байтах */ MPI_Datatype *types, /* массив с описателями типов полей */ MPI_Datatype *newtype ); /* ссылка на создаваемый тип */

Слайд 34

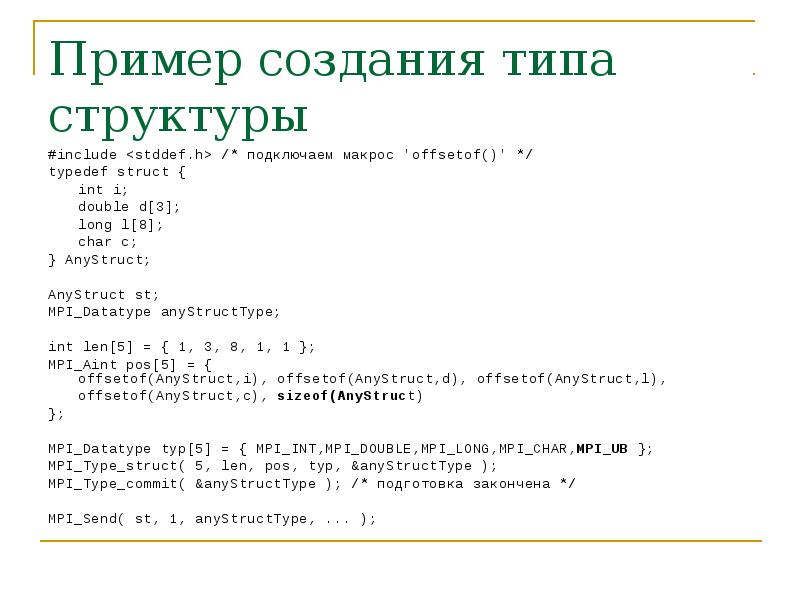

Описание слайда:

Пример создания типа структуры #include /* подключаем макрос 'offsetof()' */ typedef struct { int i; double d[3]; long l[8]; char c; } AnyStruct; AnyStruct st; MPI_Datatype anyStructType; int len[5] = { 1, 3, 8, 1, 1 }; MPI_Aint pos[5] = { offsetof(AnyStruct,i), offsetof(AnyStruct,d), offsetof(AnyStruct,l), offsetof(AnyStruct,c), sizeof(AnyStruct) }; MPI_Datatype typ[5] = { MPI_INT,MPI_DOUBLE,MPI_LONG,MPI_CHAR,MPI_UB }; MPI_Type_struct( 5, len, pos, typ, &anyStructType ); MPI_Type_commit( &anyStructType ); /* подготовка закончена */ MPI_Send( st, 1, anyStructType, ... );

Слайд 35

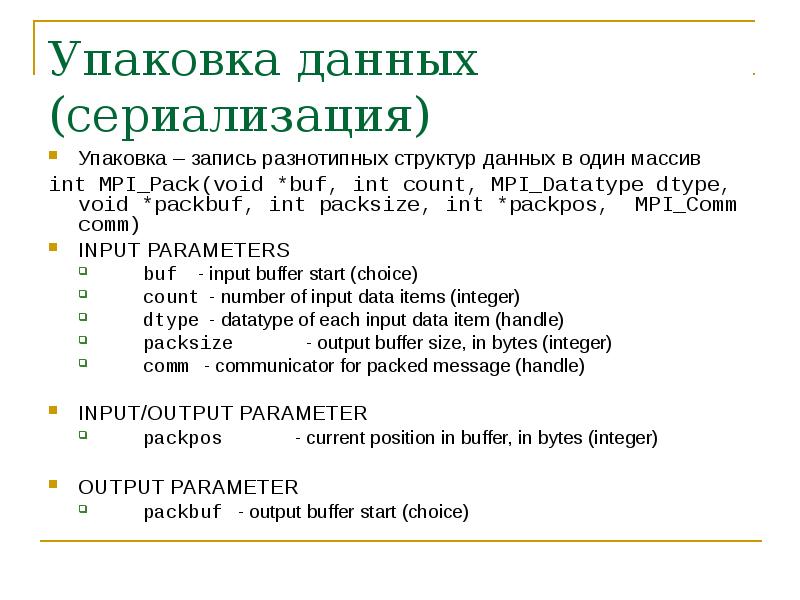

Описание слайда:

Упаковка данных (сериализация) Упаковка – запись разнотипных структур данных в один массив int MPI_Pack(void *buf, int count, MPI_Datatype dtype, void *packbuf, int packsize, int *packpos, MPI_Comm comm) INPUT PARAMETERS buf - input buffer start (choice) count - number of input data items (integer) dtype - datatype of each input data item (handle) packsize - output buffer size, in bytes (integer) comm - communicator for packed message (handle) INPUT/OUTPUT PARAMETER packpos - current position in buffer, in bytes (integer) OUTPUT PARAMETER packbuf - output buffer start (choice)

Слайд 36

Описание слайда:

Распаковка данных int MPI_Unpack(void *packbuf, int packsize, int *packpos, void *buf, int count, MPI_Datatype dtype, MPI_Comm comm) INPUT PARAMETERS packbuf - input buffer start (choice) packsize - size of input buffer, in bytes (integer) count - number of items to be unpacked (integer) dtype - datatype of each output data item (handle) comm - communicator for packed message (handle) INPUT/OUTPUT PARAMETERS packpos - current position in bytes (integer) OUTPUT PARAMETER buf - output buffer start (choice)

Слайд 37

Описание слайда:

Пример упаковки-распаковки #define msgTag 10 struct { int i; float f[4]; char c[8]; } s; Передача int bufPos = 0; char tempBuf[ sizeof(s) ]; MPI_Pack(&s.i, 1, MPI_INT, tempBuf, sizeof(tempBuf), &bufPos, MPI_COMM_WORLD ); MPI_Pack( s.f, 4, MPI_FLOAT, tempBuf, sizeof(tempBuf), &bufPos, MPI_COMM_WORLD ); MPI_Pack( s.c, 8, MPI_CHAR, tempBuf, sizeof(tempBuf), &bufPos, MPI_COMM_WORLD ); MPI_Send( tempBuf, bufPos, MPI_BYTE, targetRank, msgTag, MPI_COMM_WORLD ); Прием int bufPos = 0; char tempBuf[ sizeof(s) ]; MPI_Recv( tempBuf, sizeof(tempBuf), MPI_BYTE, sourceRank, msgTag, MPI_COMM_WORLD, &status ); MPI_Unpack( tempBuf, sizeof(tempBuf), &bufPos,&s.i, 1, MPI_INT, MPI_COMM_WORLD); MPI_Unpack( tempBuf, sizeof(tempBuf), &bufPos, s.f, 4, MPI_FLOAT,MPI_COMM_WORLD); MPI_Unpack( tempBuf, sizeof(tempBuf), &bufPos, s.c, 8, MPI_CHAR, MPI_COMM_WORLD);

Слайд 38

Описание слайда:

Асинхронные операции Функция приема-передачи не блокируется Прием-передачу можно выполнять параллельно с обработкой данных К передаваемым данным нельзя обращаться в процессе передачи-приема Необходимо специально проверять завершение операции

Слайд 39

Описание слайда:

Функции асинхронной передачи-приема MPI_Isend (&buf,count,datatype,dest,tag,comm,&request) MPI_Irecv (&buf,count,datatype,source,tag,comm,&request) Все параметры аналогичные Добавляется еще один Статус выполнения запроса request

Слайд 40

Описание слайда:

Проверка состояния Проверка MPI_Test(MPI_Request *req, int *flag, MPI_Status *stat) Статус может быть MPI_STATUS_IGNORE Ожидание завершения MPI_Wait(MPI_Request *preq, MPI_Status *stat) Ожидание завершения нескольких запросов int MPI_Waitall(int count, MPI_Request *reqs, MPI_Status *stats)

Слайд 41

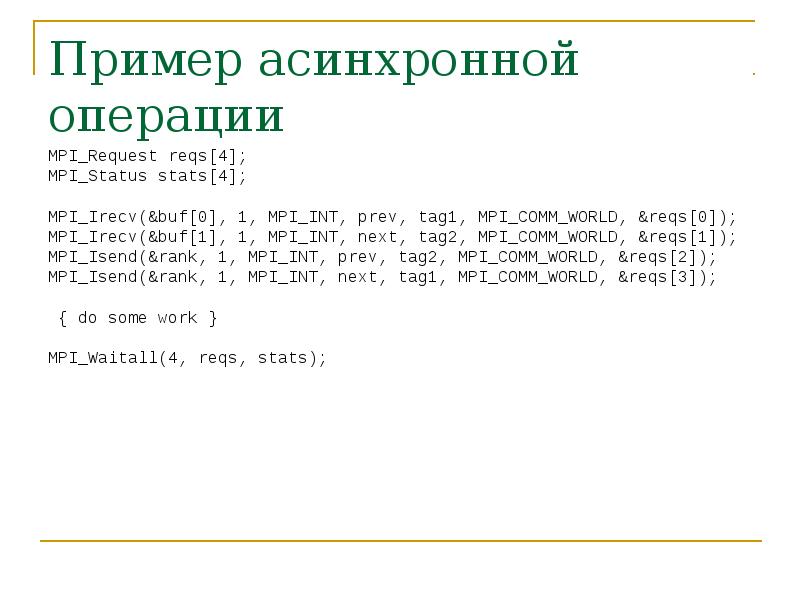

Описание слайда:

Пример асинхронной операции MPI_Request reqs[4]; MPI_Status stats[4]; MPI_Irecv(&buf[0], 1, MPI_INT, prev, tag1, MPI_COMM_WORLD, &reqs[0]); MPI_Irecv(&buf[1], 1, MPI_INT, next, tag2, MPI_COMM_WORLD, &reqs[1]); MPI_Isend(&rank, 1, MPI_INT, prev, tag2, MPI_COMM_WORLD, &reqs[2]); MPI_Isend(&rank, 1, MPI_INT, next, tag1, MPI_COMM_WORLD, &reqs[3]); { do some work } MPI_Waitall(4, reqs, stats);

Слайд 42

Описание слайда:

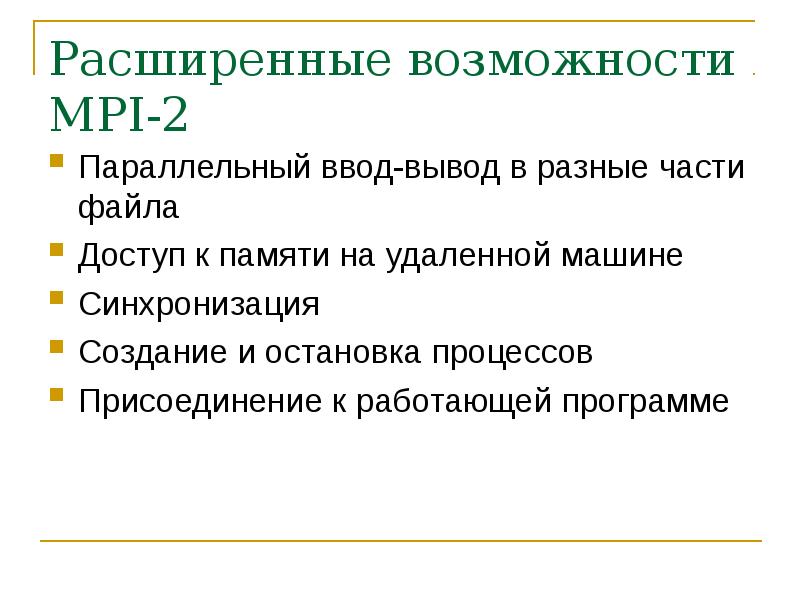

Расширенные возможности MPI-2 Параллельный ввод-вывод в разные части файла Доступ к памяти на удаленной машине Синхронизация Создание и остановка процессов Присоединение к работающей программе

Слайд 43

Описание слайда:

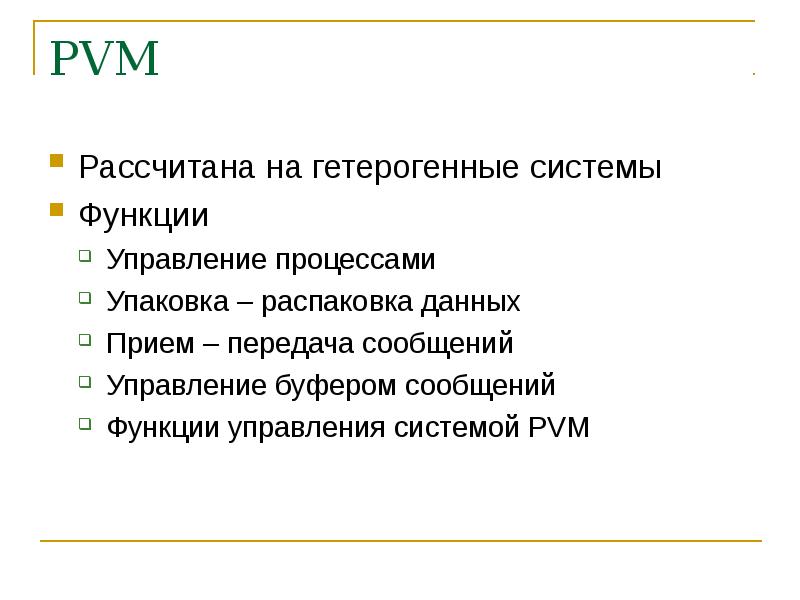

PVM Рассчитана на гетерогенные системы Функции Управление процессами Упаковка – распаковка данных Прием – передача сообщений Управление буфером сообщений Функции управления системой PVM

Слайд 44

Описание слайда:

Параллельная машина Создается путем запуска демонов на соответствующих хостах Имеет общую среду управления Все системные переменные указанные в системной переменной PVM_EXPORT экспортируются на все процессы задачи export DISPLAY=myworkstation:0.0 export MYSTERYVAR=13 export PVM_EXPORT=“DISPLAY:MYSTERYVAR” Машины можно добавлять через командную строку - pvm По умолчанию все программы должны находится в каталогах $PVM_ROOT ~pvm3/bin/$PVM_ARCH/

Слайд 45

Описание слайда:

Запуск параллельной машины Машина запускается командой pvm При этом запускается демон на локальной машине Запуск программ на других машинах выполняется через команду $PVM_RSH export PVM_RSH="/usr/bin/rsh“ На всех машинах должны быть установлены системные переменные PVM_ARCH PVM_ROOT PVM_RSH XPVM_ROOT export PVM_ARCH="LINUXI386“ export PVM_ROOT="/usr/share/pvm3“ export PVM_RSH="/usr/bin/rsh“ Это можно сделать в файле ~/.bashrc

Слайд 46

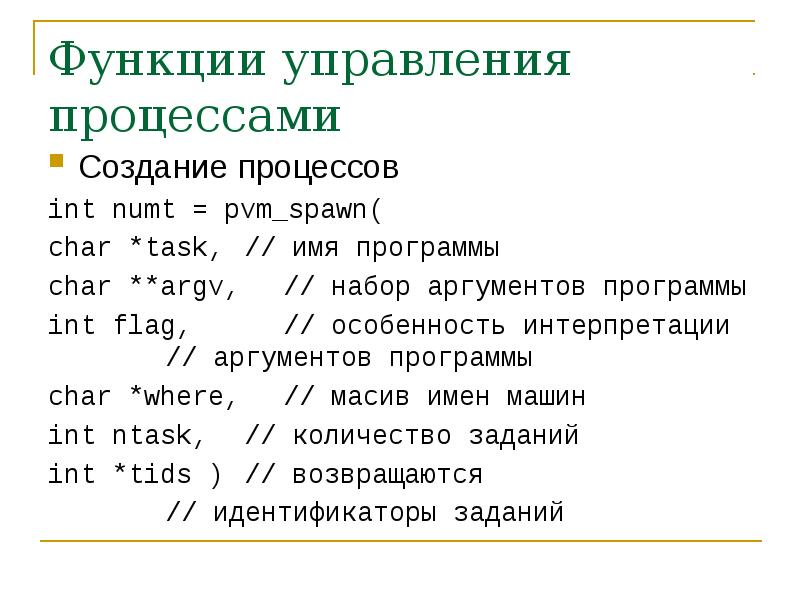

Описание слайда:

Функции управления процессами Создание процессов int numt = pvm_spawn( char *task, // имя программы char **argv, // набор аргументов программы int flag, // особенность интерпретации // аргументов программы char *where, // масив имен машин int ntask, // количество заданий int *tids ) // возвращаются // идентификаторы заданий

Слайд 47

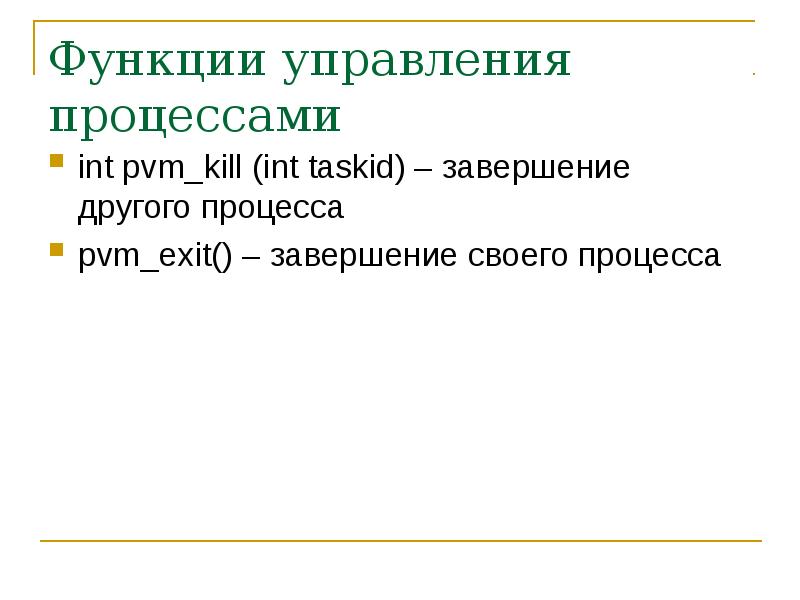

Описание слайда:

Функции управления процессами int pvm_kill (int taskid) – завершение другого процесса pvm_exit() – завершение своего процесса

Слайд 48

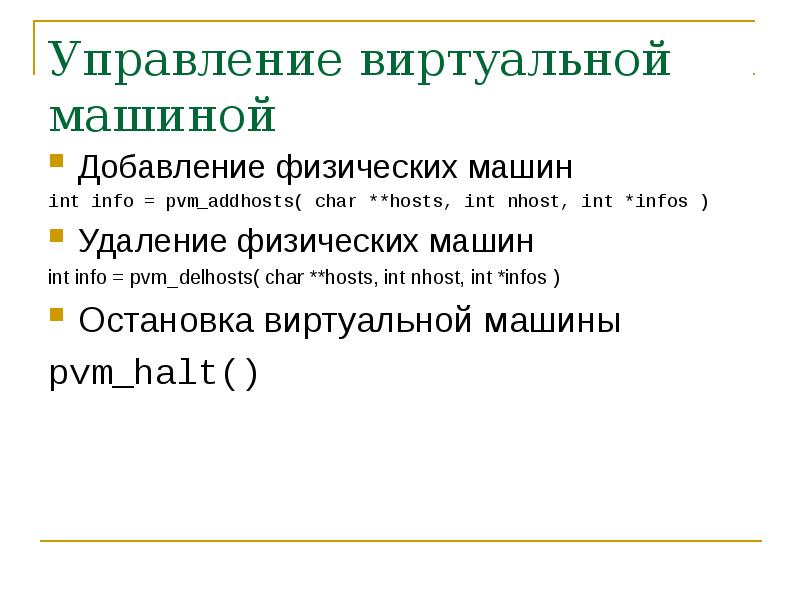

Описание слайда:

Управление виртуальной машиной Добавление физических машин int info = pvm_addhosts( char **hosts, int nhost, int *infos ) Удаление физических машин int info = pvm_delhosts( char **hosts, int nhost, int *infos ) Остановка виртуальной машины pvm_halt()

Слайд 49

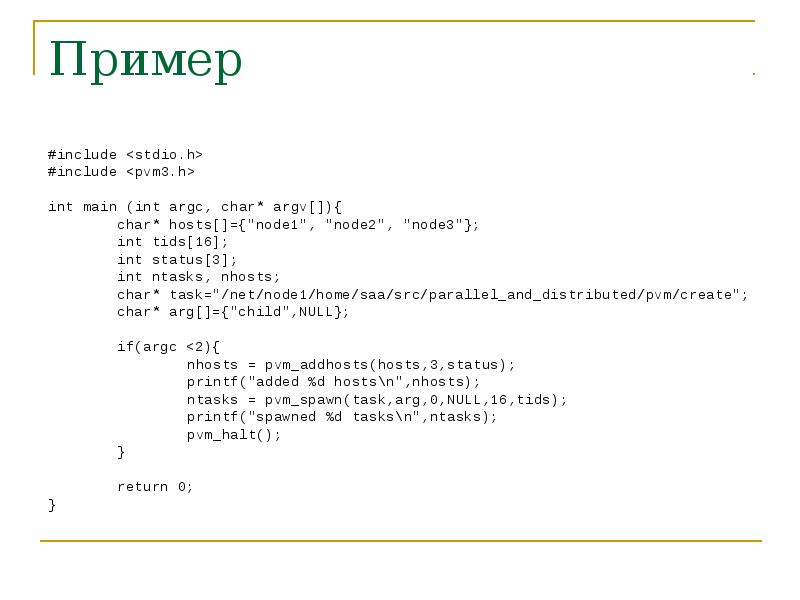

Описание слайда:

Пример #include #include int main (int argc, char* argv[]){ char* hosts[]={"node1", "node2", "node3"}; int tids[16]; int status[3]; int ntasks, nhosts; char* task="/net/node1/home/saa/src/parallel_and_distributed/pvm/create"; char* arg[]={"child",NULL}; if(argc

Слайд 50

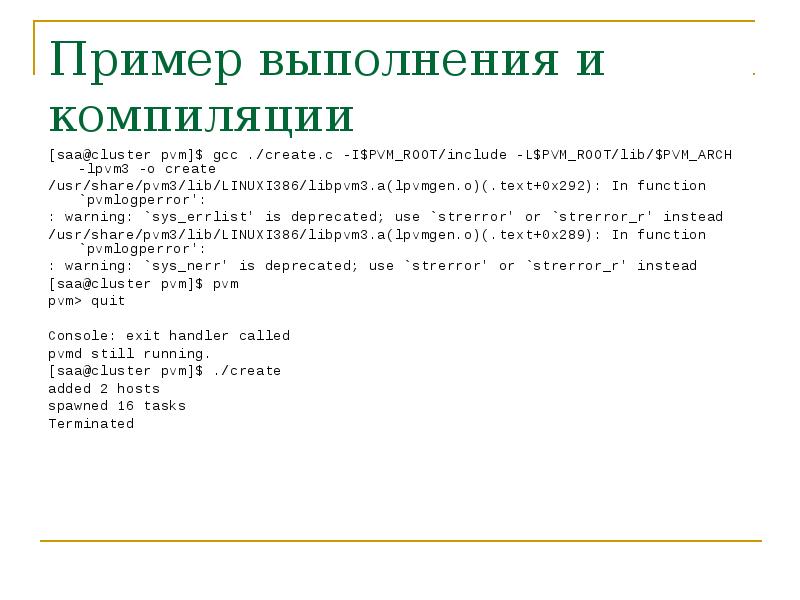

Описание слайда:

Пример выполнения и компиляции [saa@cluster pvm]$ gcc ./create.c -I$PVM_ROOT/include -L$PVM_ROOT/lib/$PVM_ARCH -lpvm3 -o create /usr/share/pvm3/lib/LINUXI386/libpvm3.a(lpvmgen.o)(.text+0x292): In function `pvmlogperror': : warning: `sys_errlist' is deprecated; use `strerror' or `strerror_r' instead /usr/share/pvm3/lib/LINUXI386/libpvm3.a(lpvmgen.o)(.text+0x289): In function `pvmlogperror': : warning: `sys_nerr' is deprecated; use `strerror' or `strerror_r' instead [saa@cluster pvm]$ pvm pvm> quit Console: exit handler called pvmd still running. [saa@cluster pvm]$ ./create added 2 hosts spawned 16 tasks Terminated

Слайд 51

Описание слайда:

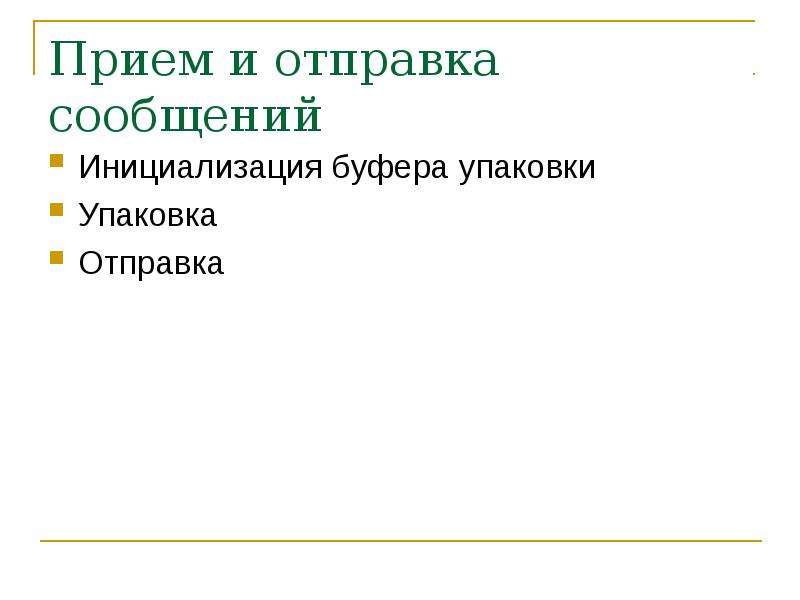

Прием и отправка сообщений Инициализация буфера упаковки Упаковка Отправка

Слайд 52

Описание слайда:

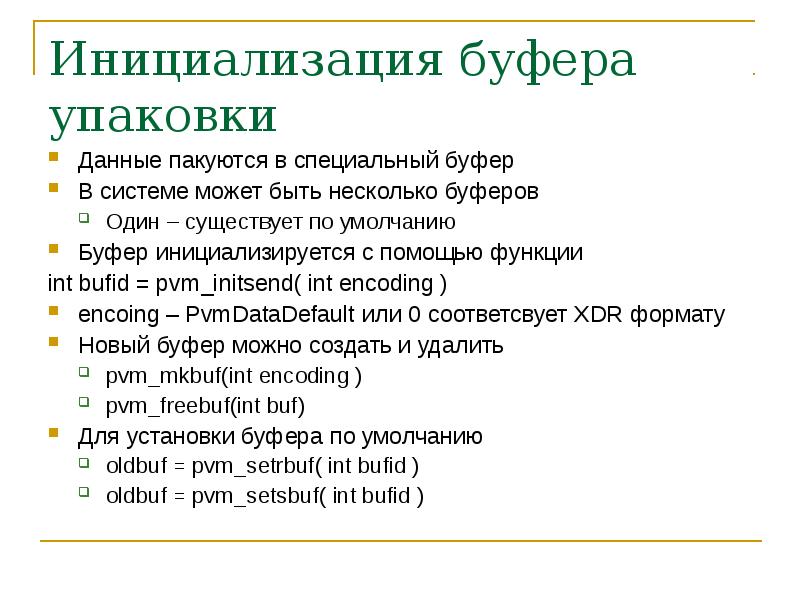

Инициализация буфера упаковки Данные пакуются в специальный буфер В системе может быть несколько буферов Один – существует по умолчанию Буфер инициализируется с помощью функции int bufid = pvm_initsend( int encoding ) encoing – PvmDataDefault или 0 соответсвует XDR формату Новый буфер можно создать и удалить pvm_mkbuf(int encoding ) pvm_freebuf(int buf) Для установки буфера по умолчанию oldbuf = pvm_setrbuf( int bufid ) oldbuf = pvm_setsbuf( int bufid )

Слайд 53

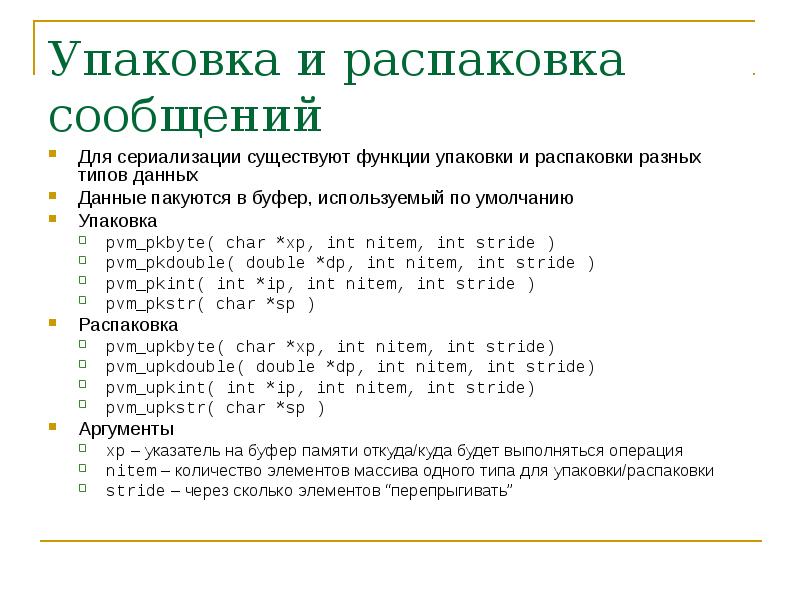

Описание слайда:

Упаковка и распаковка сообщений Для сериализации существуют функции упаковки и распаковки разных типов данных Данные пакуются в буфер, используемый по умолчанию Упаковка pvm_pkbyte( char *xp, int nitem, int stride ) pvm_pkdouble( double *dp, int nitem, int stride ) pvm_pkint( int *ip, int nitem, int stride ) pvm_pkstr( char *sp ) Распаковка pvm_upkbyte( char *xp, int nitem, int stride) pvm_upkdouble( double *dp, int nitem, int stride) pvm_upkint( int *ip, int nitem, int stride) pvm_upkstr( char *sp ) Аргументы xp – указатель на буфер памяти откуда/куда будет выполняться операция nitem – количество элементов массива одного типа для упаковки/распаковки stride – через сколько элементов “перепрыгивать”

Слайд 54

Описание слайда:

Отправка-прием Данные отправляются и принимаются в буфер по умолчанию Отправка int pvm_send(int tid, in tag) Прием int pvm_recv(int tid, in tag) Проверка на наличие сообщений в буфере int pvm_nrecv(int tid, in tag)

Слайд 55

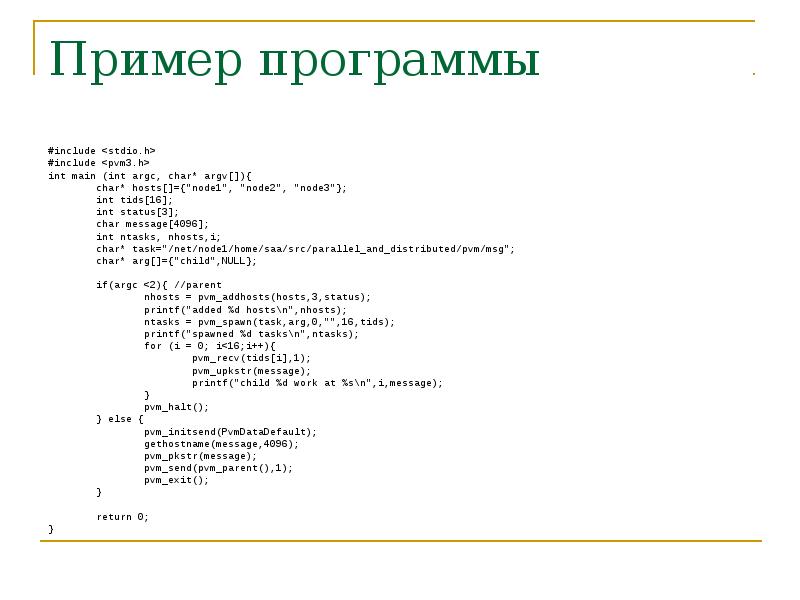

Описание слайда:

Пример программы #include #include int main (int argc, char* argv[]){ char* hosts[]={"node1", "node2", "node3"}; int tids[16]; int status[3]; char message[4096]; int ntasks, nhosts,i; char* task="/net/node1/home/saa/src/parallel_and_distributed/pvm/msg"; char* arg[]={"child",NULL}; if(argc

Слайд 56

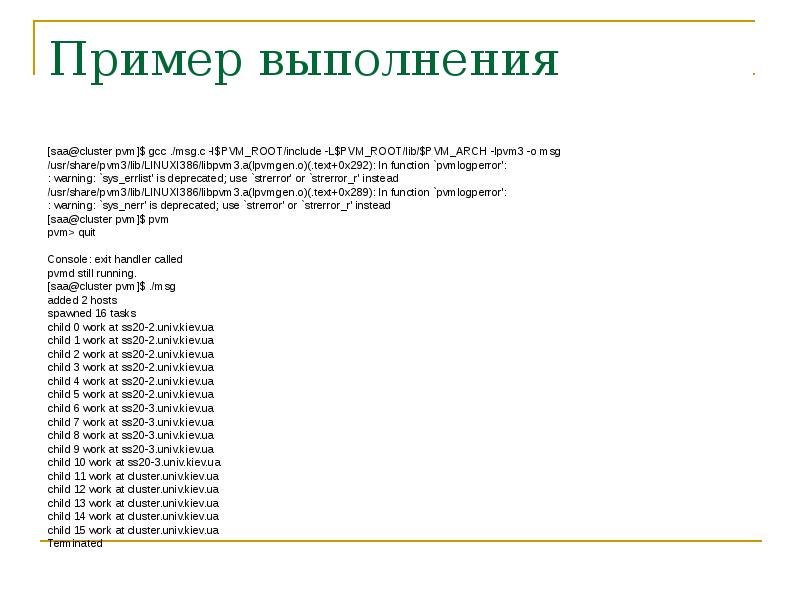

Описание слайда:

Пример выполнения [saa@cluster pvm]$ gcc ./msg.c -I$PVM_ROOT/include -L$PVM_ROOT/lib/$PVM_ARCH -lpvm3 -o msg /usr/share/pvm3/lib/LINUXI386/libpvm3.a(lpvmgen.o)(.text+0x292): In function `pvmlogperror': : warning: `sys_errlist' is deprecated; use `strerror' or `strerror_r' instead /usr/share/pvm3/lib/LINUXI386/libpvm3.a(lpvmgen.o)(.text+0x289): In function `pvmlogperror': : warning: `sys_nerr' is deprecated; use `strerror' or `strerror_r' instead [saa@cluster pvm]$ pvm pvm> quit Console: exit handler called pvmd still running. [saa@cluster pvm]$ ./msg added 2 hosts spawned 16 tasks child 0 work at ss20-2.univ.kiev.ua child 1 work at ss20-2.univ.kiev.ua child 2 work at ss20-2.univ.kiev.ua child 3 work at ss20-2.univ.kiev.ua child 4 work at ss20-2.univ.kiev.ua child 5 work at ss20-2.univ.kiev.ua child 6 work at ss20-3.univ.kiev.ua child 7 work at ss20-3.univ.kiev.ua child 8 work at ss20-3.univ.kiev.ua child 9 work at ss20-3.univ.kiev.ua child 10 work at ss20-3.univ.kiev.ua child 11 work at cluster.univ.kiev.ua child 12 work at cluster.univ.kiev.ua child 13 work at cluster.univ.kiev.ua child 14 work at cluster.univ.kiev.ua child 15 work at cluster.univ.kiev.ua Terminated
