Слайд 1

Описание слайда:

Разрезы (вырезы) на аксонометрических изображениях деталей 8 класс

Слайд 2

Описание слайда:

На аксонометрическом изображении так же, как и на изображениях чертежа, применяют разрезы, с помощью которых показывают внутреннее устройство формы: плоскости, отверстия, углубления и т. п.

Слайд 3

Описание слайда:

Секущие плоскости, как правило, выбирают так, чтобы они совпадали с плоскостью симметрии детали (рис. а) или отдельного ее элемента (рис. б).

Слайд 4

Описание слайда:

На рисунке 168 показаны разрезы на аксонометрических проекциях, полученные с помощью фронтальной и профильной секущих плоскостей (рис. а), фронтальной и горизонтальной плоскостей (рис.б).

Слайд 5

Описание слайда:

Линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны 'которых параллельны аксонометрическим осям

Слайд 6

Описание слайда:

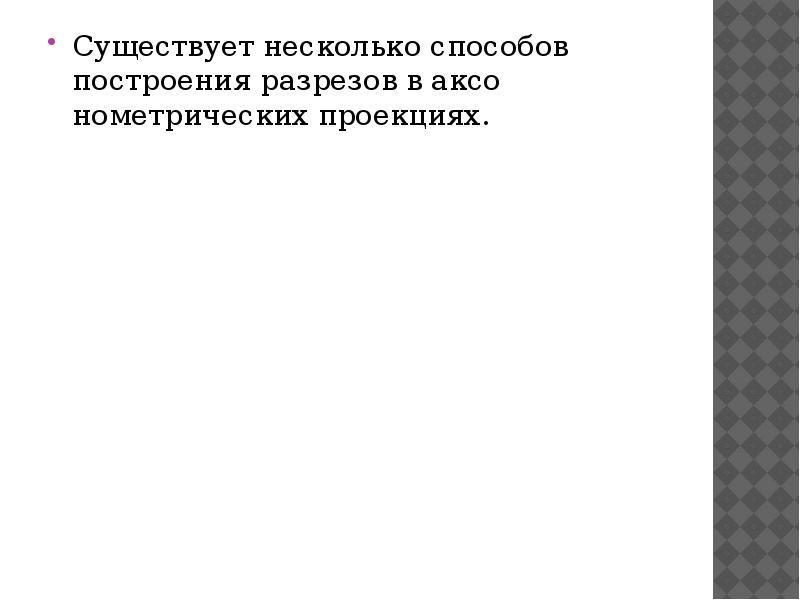

Существует несколько способов построения разрезов в аксонометрических проекциях.

Слайд 7

Описание слайда:

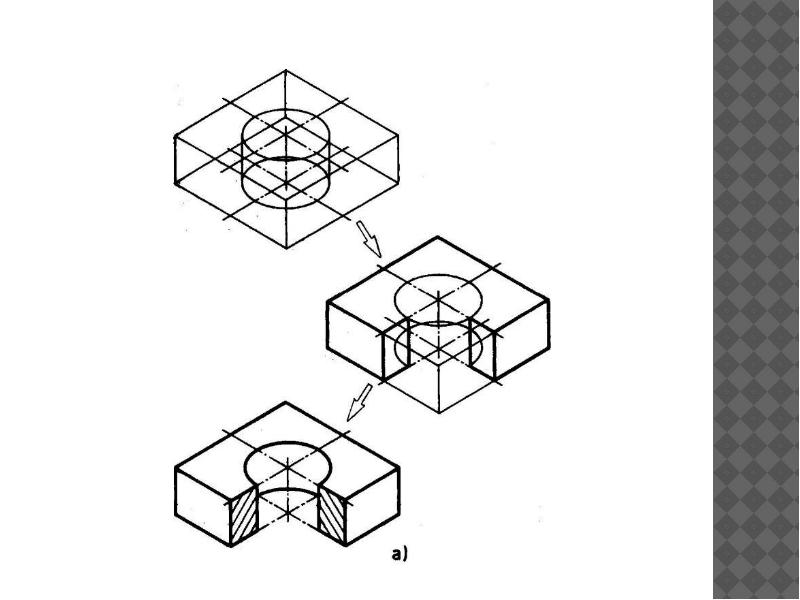

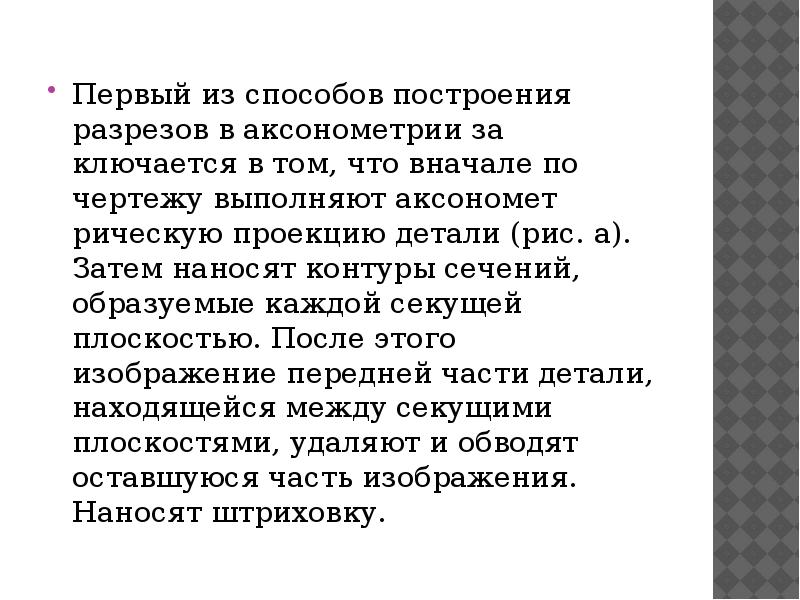

Первый из способов построения разрезов в аксонометрии заключается в том, что вначале по чертежу выполняют аксонометрическую проекцию детали (рис. а). Затем наносят контуры сечений, образуемые каждой секущей плоскостью. После этого изображение передней части детали, находящейся между секущими плоскостями, удаляют и обводят оставшуюся часть изображения. Наносят штриховку.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

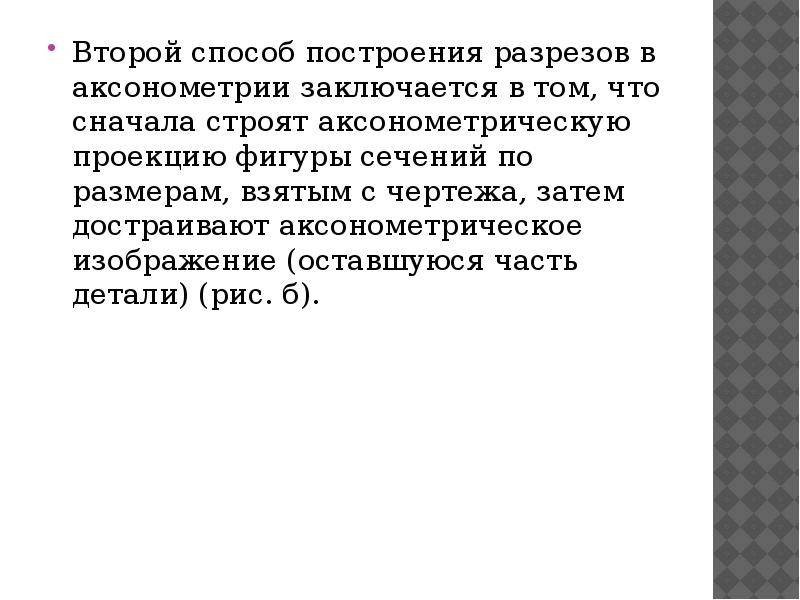

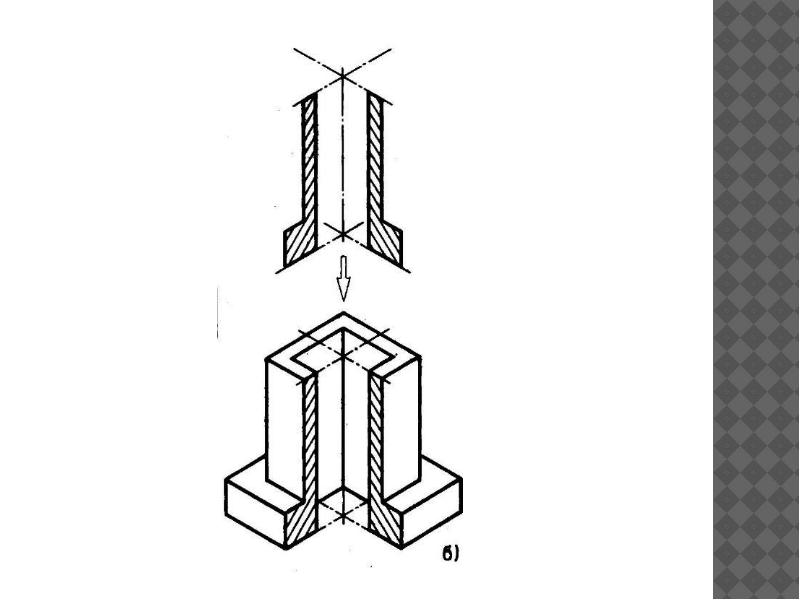

Второй способ построения разрезов в аксонометрии заключается в том, что сначала строят аксонометрическую проекцию фигуры сечений по размерам, взятым с чертежа, затем достраивают аксонометрическое изображение (оставшуюся часть детали) (рис. б).
