Слайд 1

Описание слайда:

РЕЗЬБЫ. РЕЗЬБОВЫЕ СОЕДИНЕНИЯ Графическая часть курсовой работы.

Слайд 2

Описание слайда:

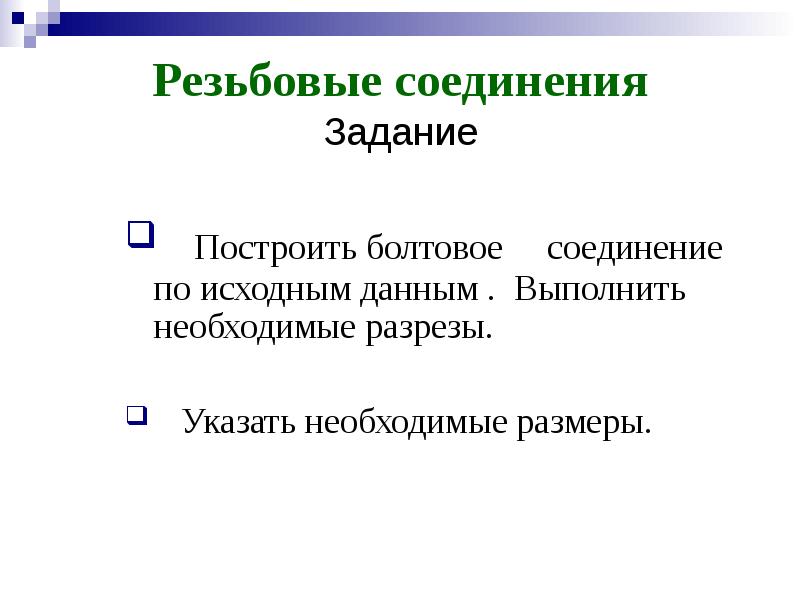

Резьбовые соединения Задание Построить болтовое соединение по исходным данным . Выполнить необходимые разрезы. Указать необходимые размеры.

Слайд 3

Описание слайда:

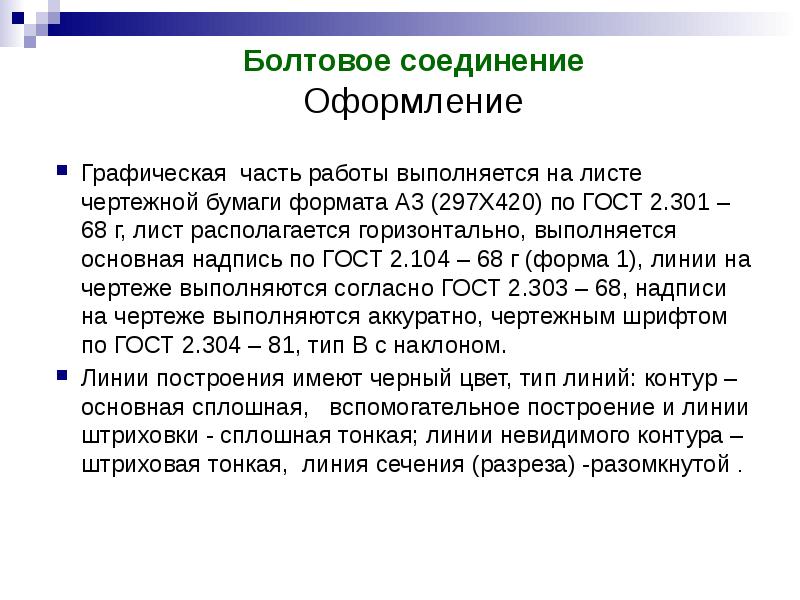

Графическая часть работы выполняется на листе чертежной бумаги формата А3 (297Х420) по ГОСТ 2.301 – 68 г, лист располагается горизонтально, выполняется основная надпись по ГОСТ 2.104 – 68 г (форма 1), линии на чертеже выполняются согласно ГОСТ 2.303 – 68, надписи на чертеже выполняются аккуратно, чертежным шрифтом по ГОСТ 2.304 – 81, тип В с наклоном. Графическая часть работы выполняется на листе чертежной бумаги формата А3 (297Х420) по ГОСТ 2.301 – 68 г, лист располагается горизонтально, выполняется основная надпись по ГОСТ 2.104 – 68 г (форма 1), линии на чертеже выполняются согласно ГОСТ 2.303 – 68, надписи на чертеже выполняются аккуратно, чертежным шрифтом по ГОСТ 2.304 – 81, тип В с наклоном. Линии построения имеют черный цвет, тип линий: контур – основная сплошная, вспомогательное построение и линии штриховки - сплошная тонкая; линии невидимого контура – штриховая тонкая, линия сечения (разреза) -разомкнутой .

Слайд 4

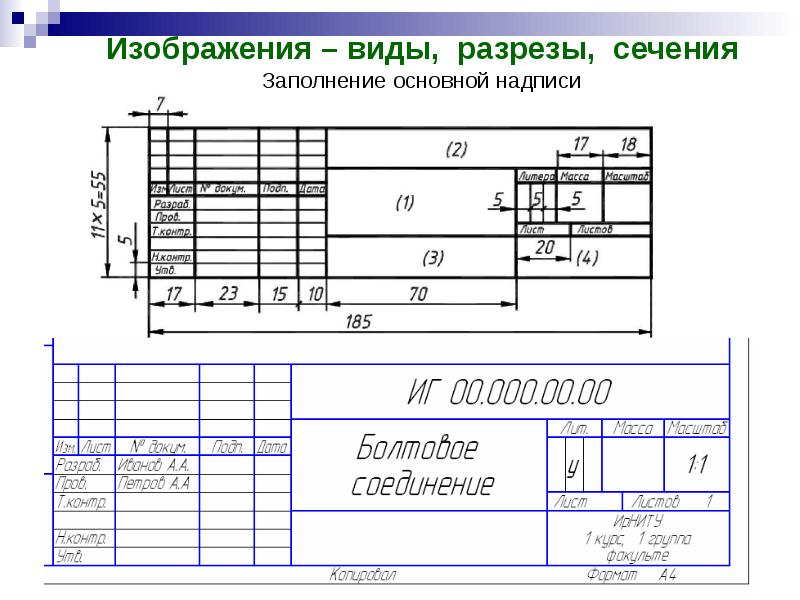

Описание слайда:

Слайд 5

Описание слайда:

Болтовое соединение Исходные данные

Слайд 6

Описание слайда:

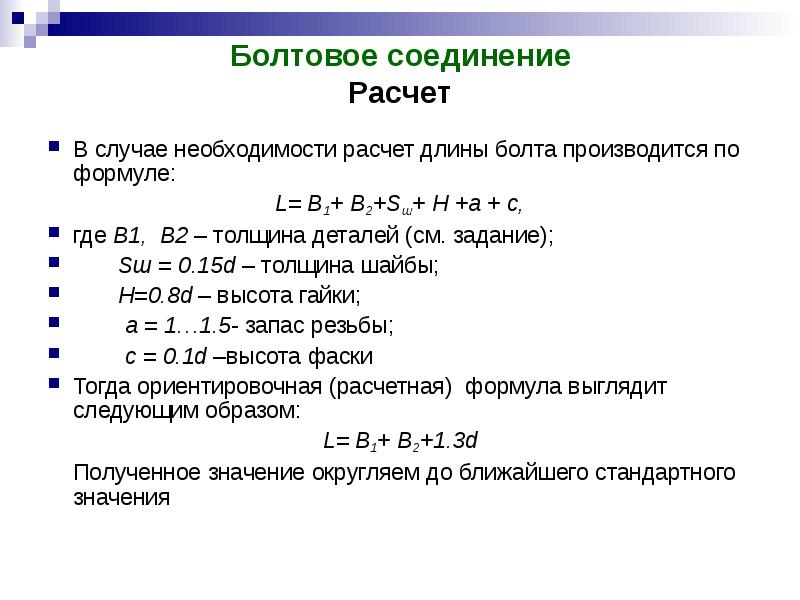

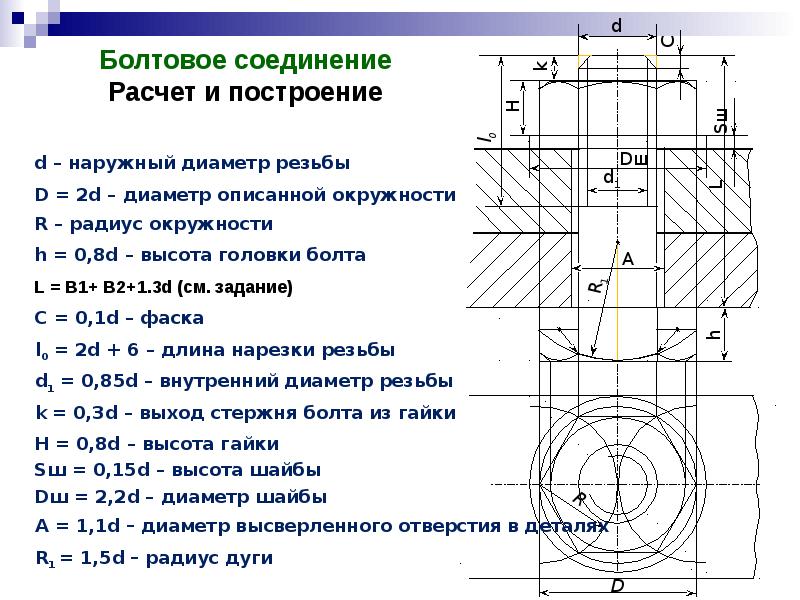

Болтовое соединение Расчет В случае необходимости расчет длины болта производится по формуле: L= B1+ B2+Sш+ Н +а + с, где В1, В2 – толщина деталей (см. задание); Sш = 0.15d – толщина шайбы; Н=0.8d – высота гайки; а = 1…1.5- запас резьбы; с = 0.1d –высота фаски Тогда ориентировочная (расчетная) формула выглядит следующим образом: L= B1+ B2+1.3d Полученное значение округляем до ближайшего стандартного значения
