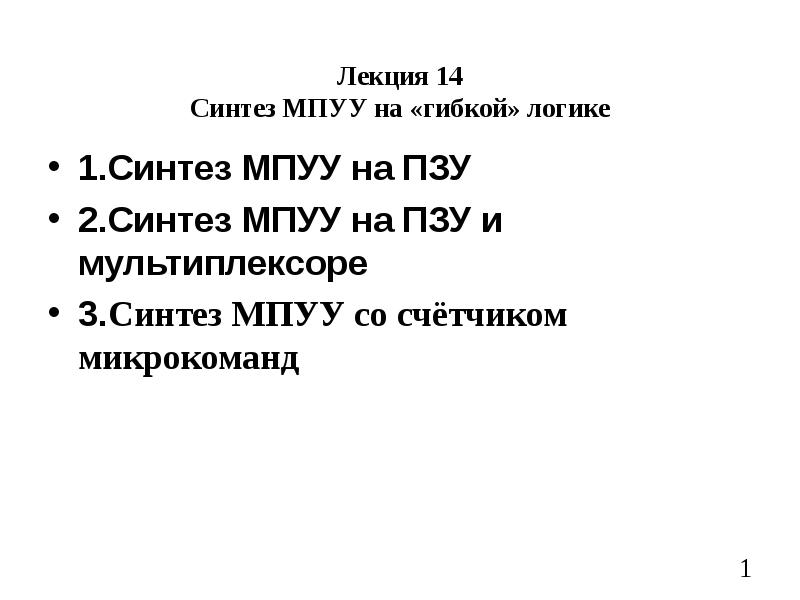

Лекция 14 Синтез МПУУ на «гибкой» логике 1.Синтез МПУУ на ПЗУ 2.Синтез МПУУ на ПЗУ и мультиплексоре 3.Синтез МПУУ со счётчиком микрокоманд

Слайд 2

Описание слайда:

1.Синтез МПУУ на ПЗУ Дана ГСА

Слайд 3

Описание слайда:

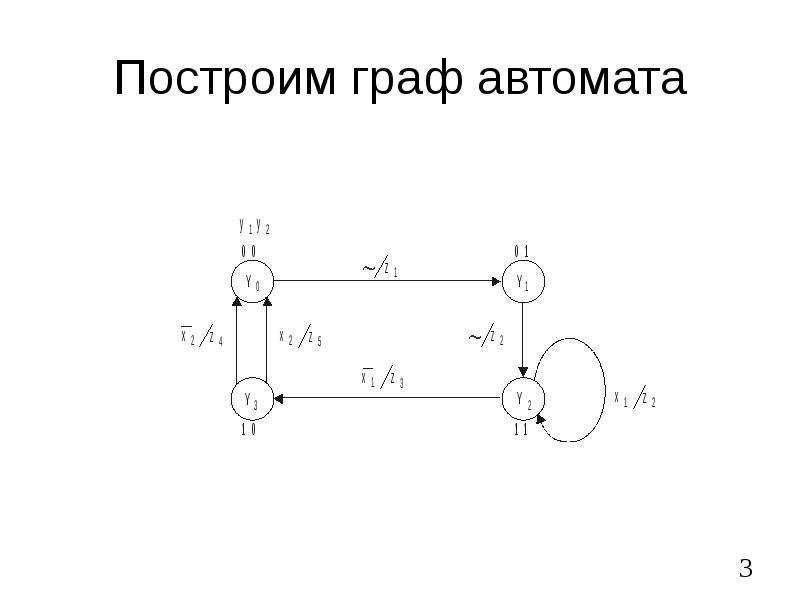

Построим граф автомата

Слайд 4

Описание слайда:

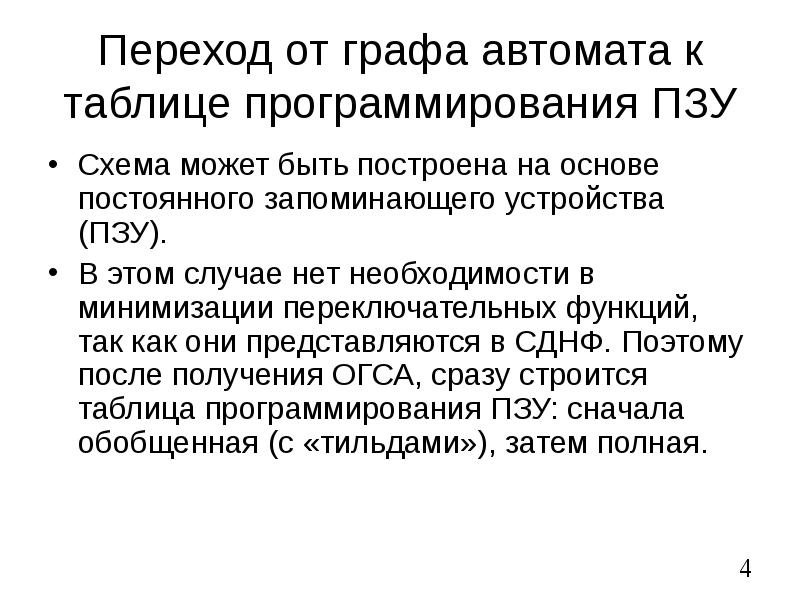

Переход от графа автомата к таблице программирования ПЗУ Схема может быть построена на основе постоянного запоминающего устройства (ПЗУ). В этом случае нет необходимости в минимизации переключательных функций, так как они представляются в СДНФ. Поэтому после получения ОГСА, сразу строится таблица программирования ПЗУ: сначала обобщенная (с «тильдами»), затем полная.

Слайд 5

Описание слайда:

Построим обобщенную таблицу переходов-выходов. Используем d-триггеры – со входами d2, d1. Обобщенная таблица переходов-выходов

Слайд 6

Описание слайда:

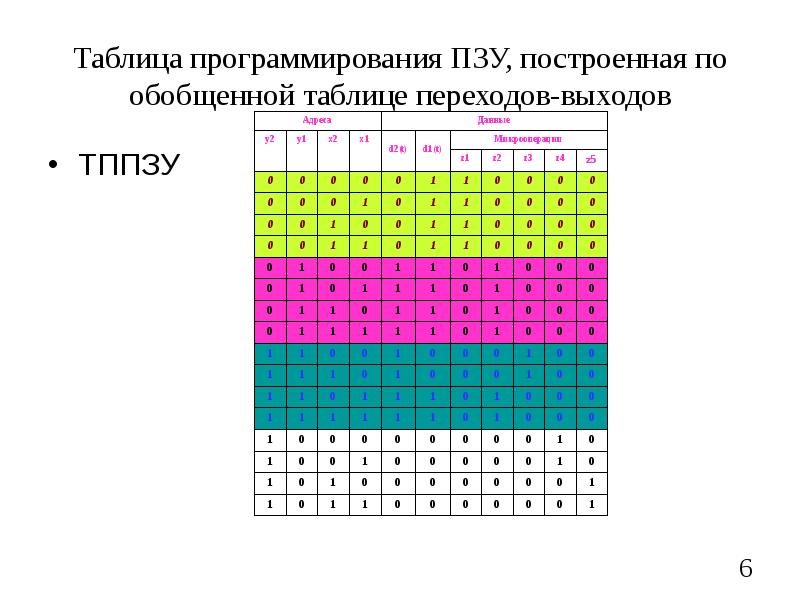

Таблица программирования ПЗУ, построенная по обобщенной таблице переходов-выходов ТППЗУ

Слайд 7

Описание слайда:

Схема на ПЗУ МПУУ ПЗУ

Слайд 8

Описание слайда:

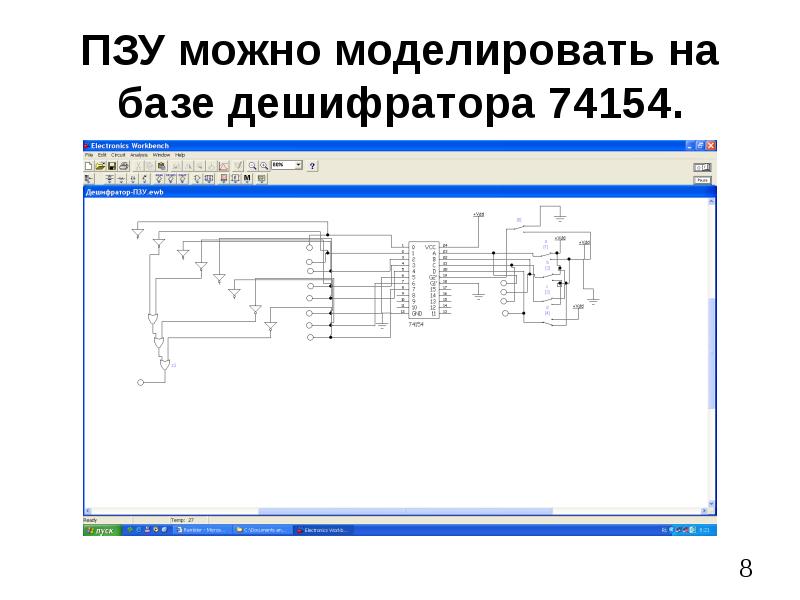

ПЗУ можно моделировать на базе дешифратора 74154.

Слайд 9

Описание слайда:

Схема на ПЗУ

Слайд 10

Описание слайда:

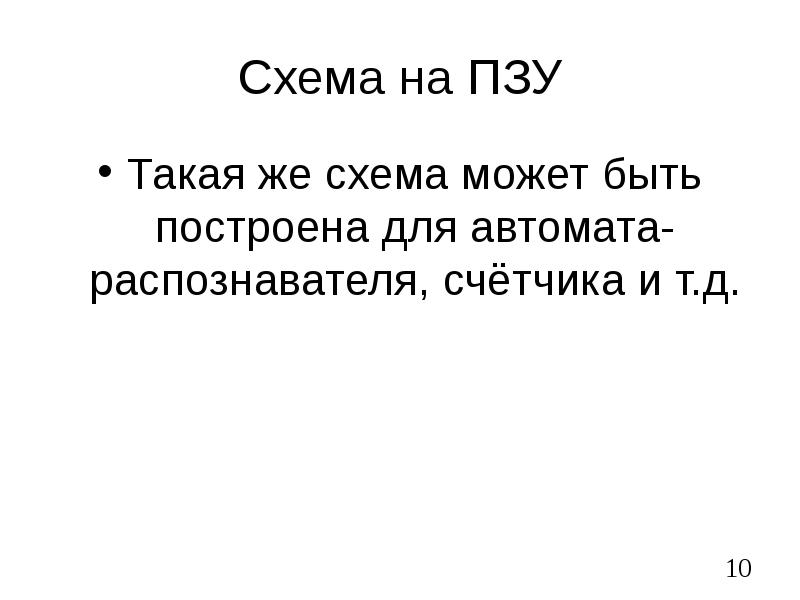

Схема на ПЗУ Такая же схема может быть построена для автомата-распознавателя, счётчика и т.д.

Слайд 11

Описание слайда:

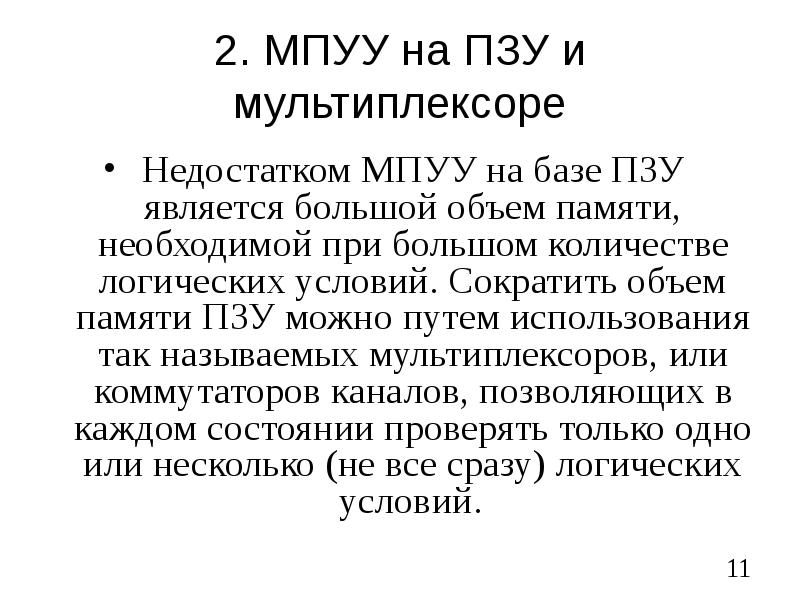

2. МПУУ на ПЗУ и мультиплексоре Недостатком МПУУ на базе ПЗУ является большой объем памяти, необходимой при большом количестве логических условий. Сократить объем памяти ПЗУ можно путем использования так называемых мультиплексоров, или коммутаторов каналов, позволяющих в каждом состоянии проверять только одно или несколько (не все сразу) логических условий.

Слайд 12

Описание слайда:

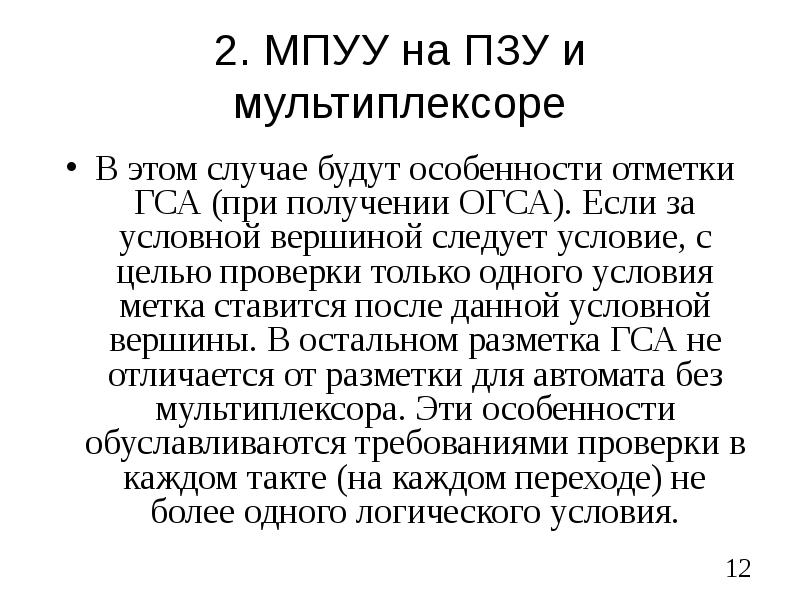

2. МПУУ на ПЗУ и мультиплексоре В этом случае будут особенности отметки ГСА (при получении ОГСА). Если за условной вершиной следует условие, с целью проверки только одного условия метка ставится после данной условной вершины. В остальном разметка ГСА не отличается от разметки для автомата без мультиплексора. Эти особенности обуславливаются требованиями проверки в каждом такте (на каждом переходе) не более одного логического условия.

Слайд 13

Описание слайда:

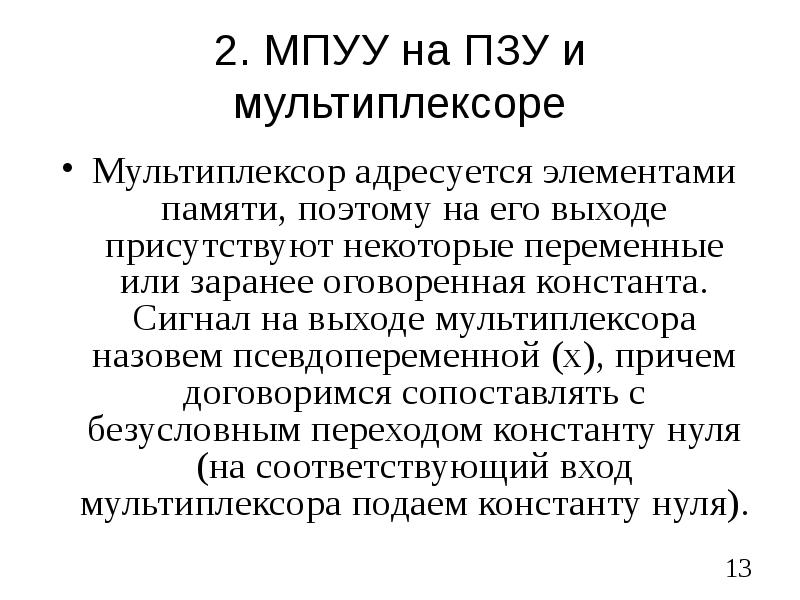

2. МПУУ на ПЗУ и мультиплексоре Мультиплексор адресуется элементами памяти, поэтому на его выходе присутствуют некоторые переменные или заранее оговоренная константа. Сигнал на выходе мультиплексора назовем псевдопеременной (х), причем договоримся сопоставлять с безусловным переходом константу нуля (на соответствующий вход мультиплексора подаем константу нуля).

Слайд 14

Описание слайда:

Разметка ГСА для схемы с мультиплексором Видно, что переход от метки к метке осуществляется с проверкой не более одного логического условия

Слайд 15

Описание слайда:

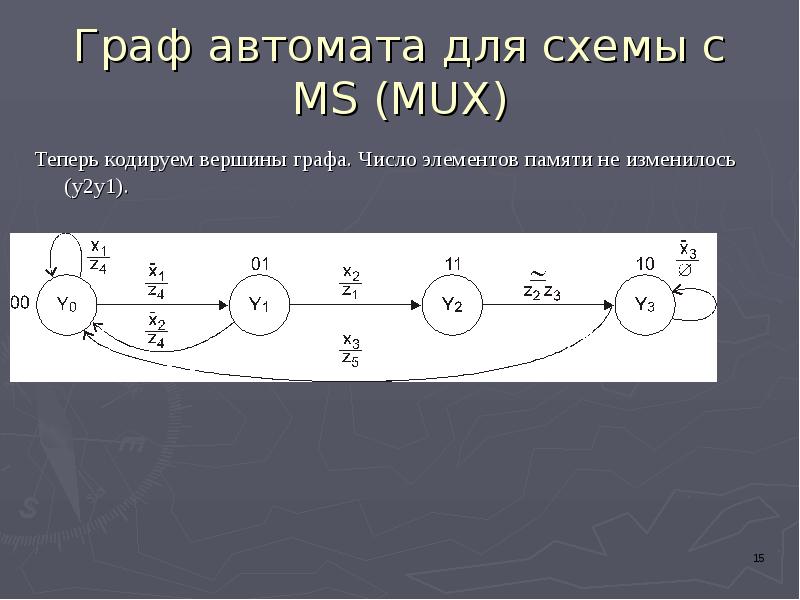

Граф автомата для схемы с MS (MUX) Теперь кодируем вершины графа. Число элементов памяти не изменилось (y2y1).

Слайд 16

Описание слайда:

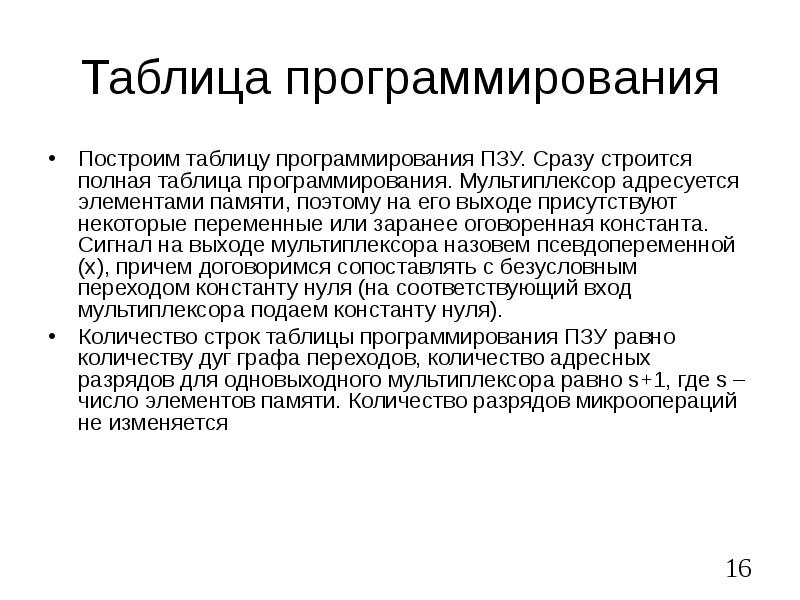

Таблица программирования Построим таблицу программирования ПЗУ. Сразу строится полная таблица программирования. Мультиплексор адресуется элементами памяти, поэтому на его выходе присутствуют некоторые переменные или заранее оговоренная константа. Сигнал на выходе мультиплексора назовем псевдопеременной (х), причем договоримся сопоставлять с безусловным переходом константу нуля (на соответствующий вход мультиплексора подаем константу нуля). Количество строк таблицы программирования ПЗУ равно количеству дуг графа переходов, количество адресных разрядов для одновыходного мультиплексора равно s+1, где s – число элементов памяти. Количество разрядов микроопераций не изменяется

Слайд 17

Описание слайда:

Таблица программирования ТППЗУ

Слайд 18

Описание слайда:

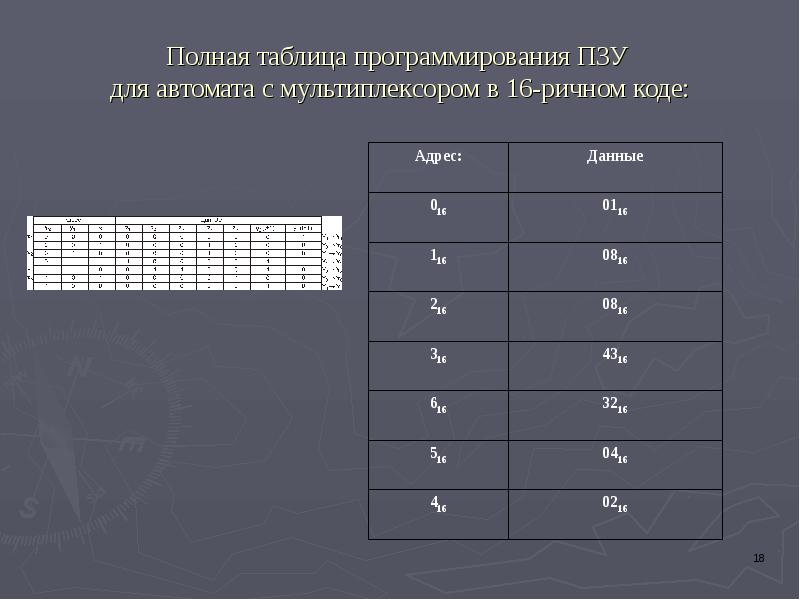

Полная таблица программирования ПЗУ для автомата с мультиплексором в 16-ричном коде:

Слайд 19

Описание слайда:

Получим таблицу подключения информационных входов мультиплексора. Ее можно составить по графу автомата. В состоянии y0(00) проверяется логическое условие х1, в состоянии y1(01) проверяется логическое условие х2, в состоянии y2(11) не проверяются логические условия – к соответствующему входу мультиплексора подключим генератор «0», в состоянии y3(10) проверяется логическое условие х3.

Слайд 20

Описание слайда:

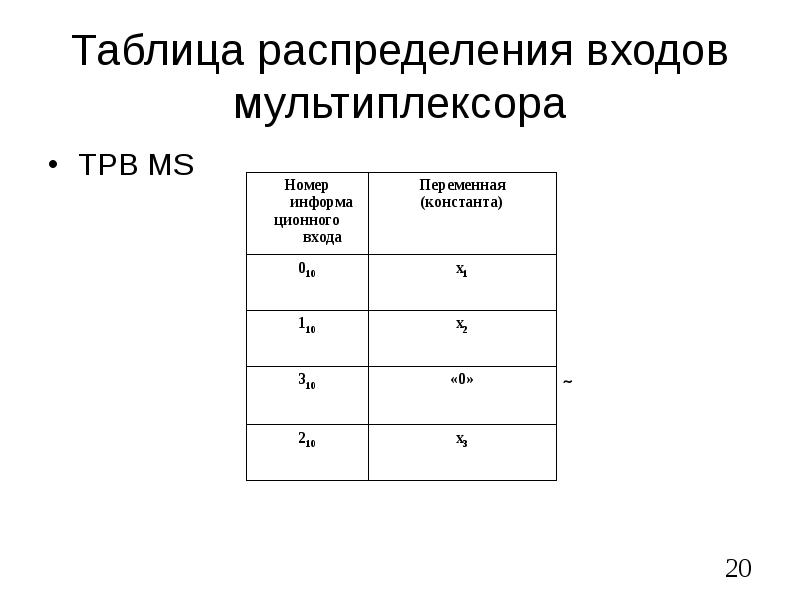

Таблица распределения входов мультиплексора ТРВ MS

Слайд 21

Описание слайда:

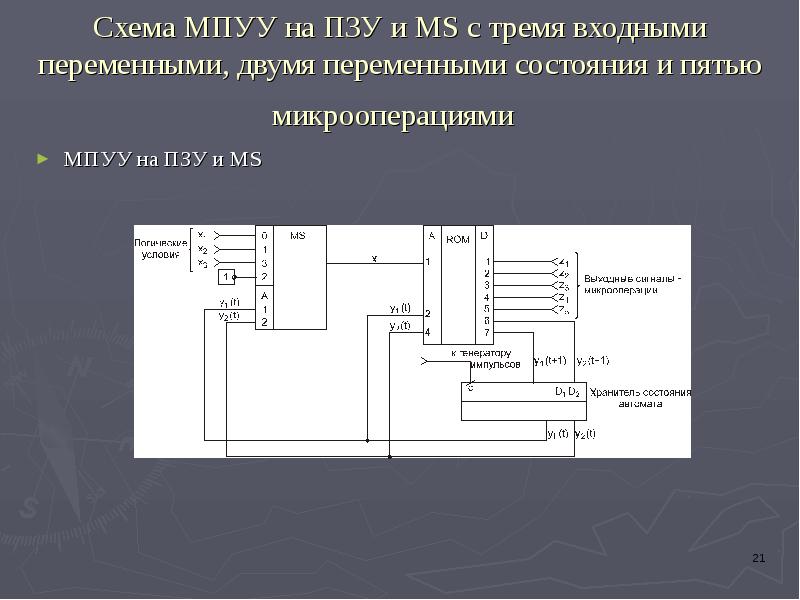

Схема МПУУ на ПЗУ и MS с тремя входными переменными, двумя переменными состояния и пятью микрооперациями МПУУ на ПЗУ и MS

Слайд 22

Описание слайда:

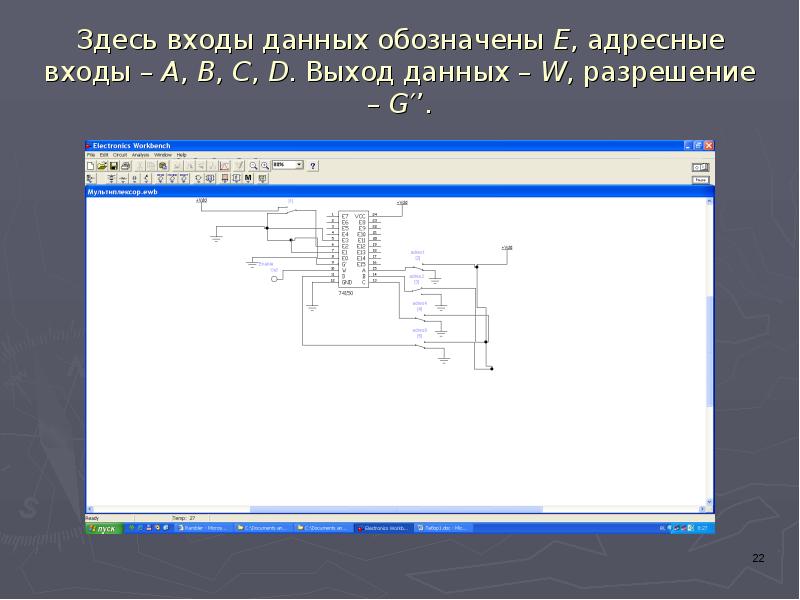

Здесь входы данных обозначены Е, адресные входы – А, В, С, D. Выход данных – W, разрешение – G′’.

Слайд 23

Описание слайда:

Схема МПУУ на ПЗУ и MS

Слайд 24

Описание слайда:

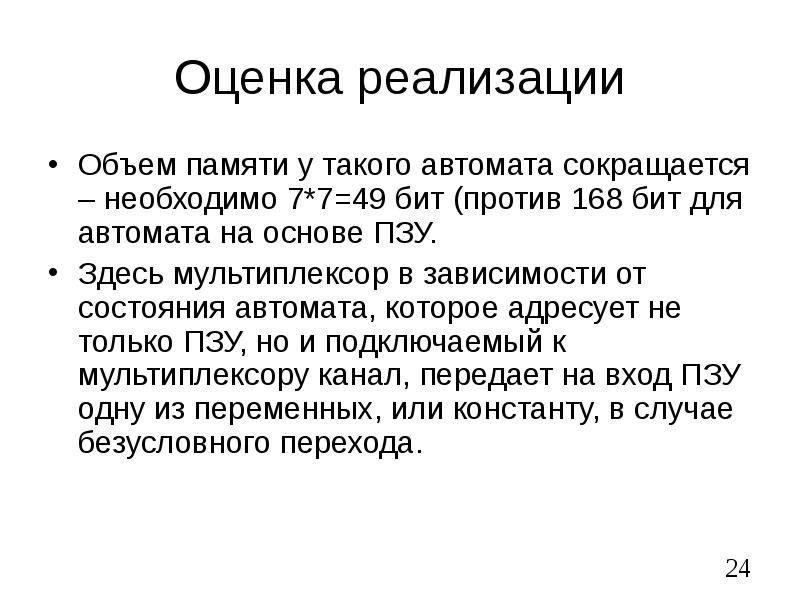

Оценка реализации Объем памяти у такого автомата сокращается – необходимо 7*7=49 бит (против 168 бит для автомата на основе ПЗУ. Здесь мультиплексор в зависимости от состояния автомата, которое адресует не только ПЗУ, но и подключаемый к мультиплексору канал, передает на вход ПЗУ одну из переменных, или константу, в случае безусловного перехода.

Слайд 25

Описание слайда:

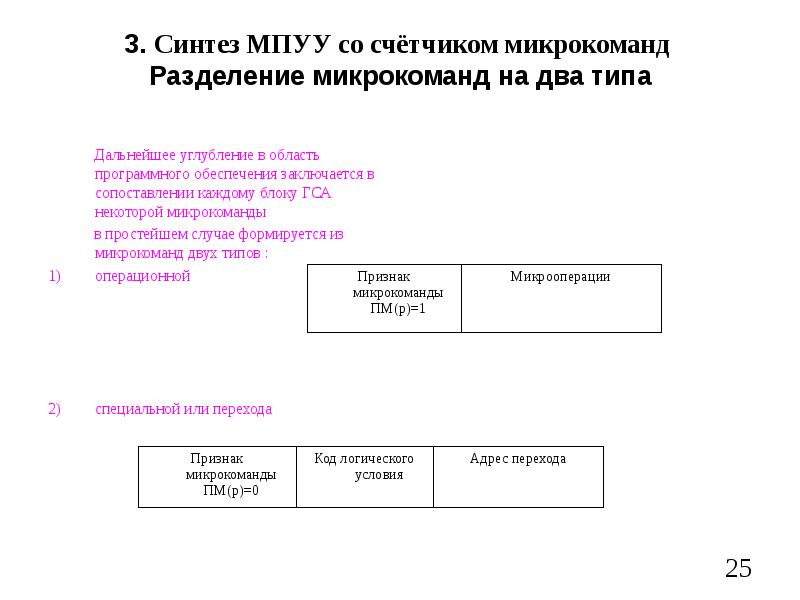

3. Синтез МПУУ со счётчиком микрокоманд Разделение микрокоманд на два типа Дальнейшее углубление в область программного обеспечения заключается в сопоставлении каждому блоку ГСА некоторой микрокоманды в простейшем случае формируется из микрокоманд двух типов : операционной специальной или перехода

Слайд 26

Описание слайда:

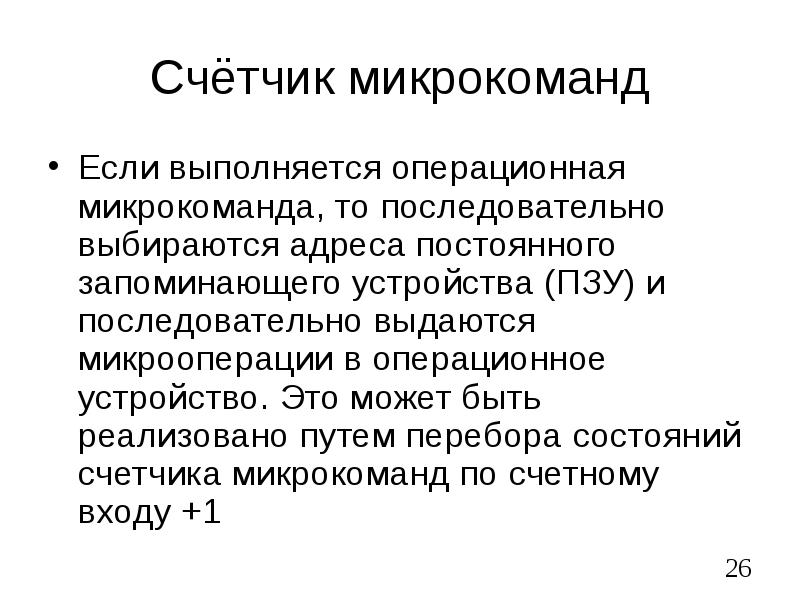

Счётчик микрокоманд Если выполняется операционная микрокоманда, то последовательно выбираются адреса постоянного запоминающего устройства (ПЗУ) и последовательно выдаются микрооперации в операционное устройство. Это может быть реализовано путем перебора состояний счетчика микрокоманд по счетному входу +1

Слайд 27

Описание слайда:

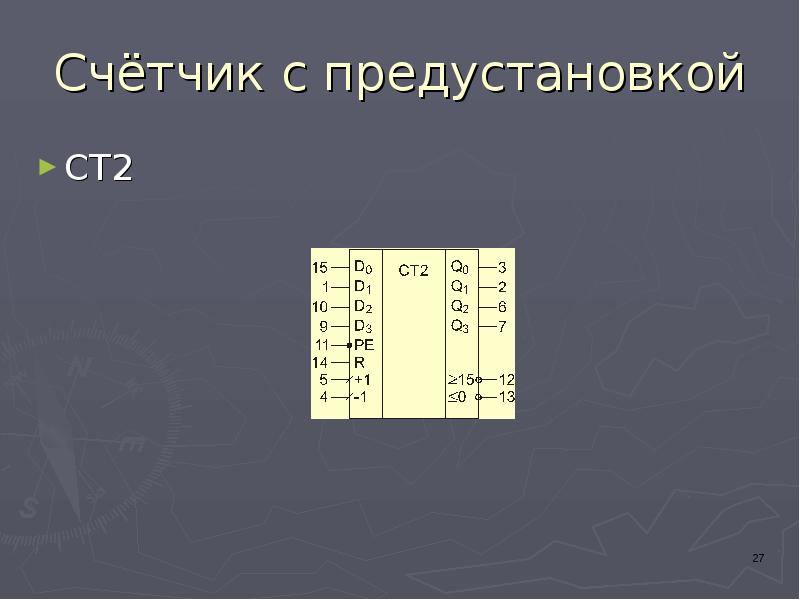

Счётчик с предустановкой СТ2

Слайд 28

Описание слайда:

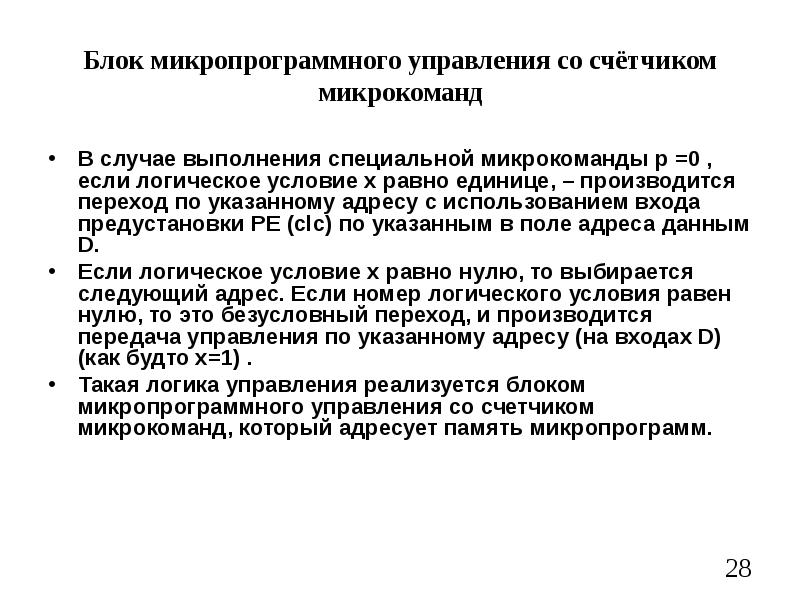

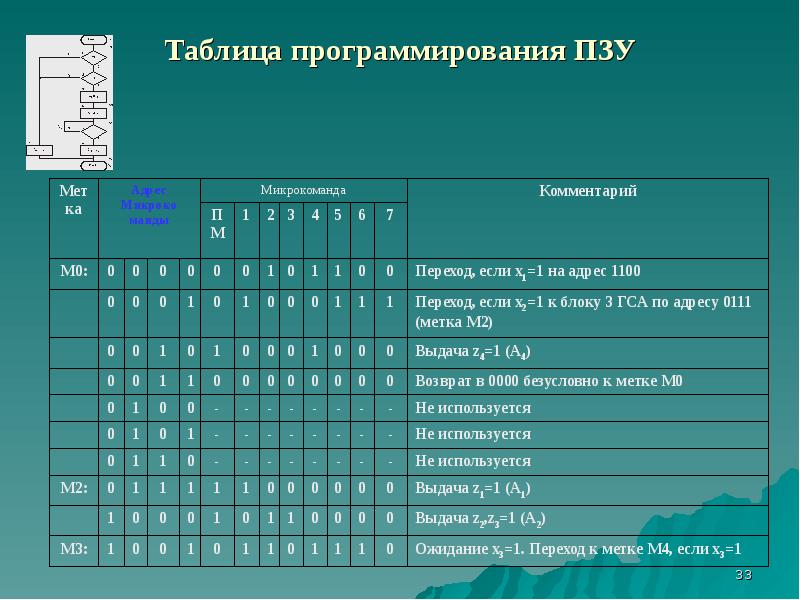

Блок микропрограммного управления со счётчиком микрокоманд В случае выполнения специальной микрокоманды р =0 , если логическое условие x равно единице, – производится переход по указанному адресу с использованием входа предустановки РЕ (clc) по указанным в поле адреса данным D. Если логическое условие x равно нулю, то выбирается следующий адрес. Если номер логического условия равен нулю, то это безусловный переход, и производится передача управления по указанному адресу (на входах D) (как будто x=1) . Такая логика управления реализуется блоком микропрограммного управления со счетчиком микрокоманд, который адресует память микропрограмм.

Слайд 29

Описание слайда:

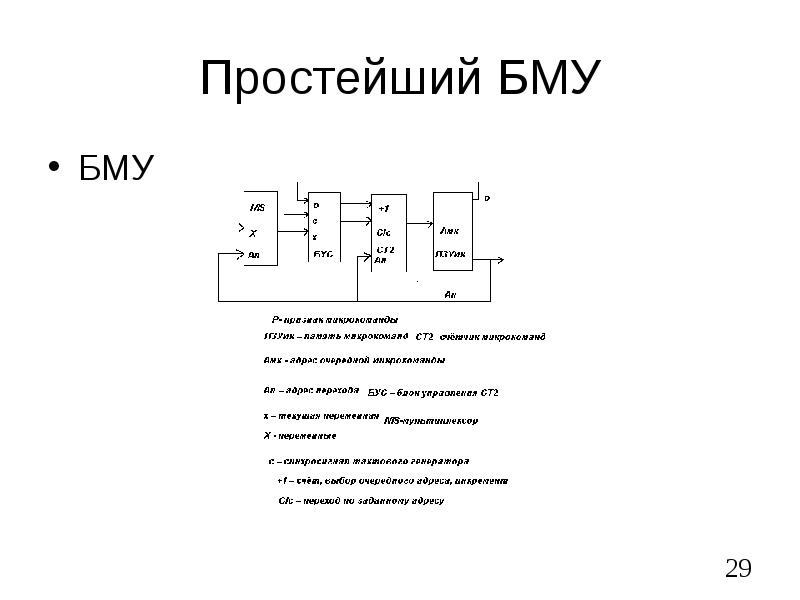

Простейший БМУ БМУ

Слайд 30

Описание слайда:

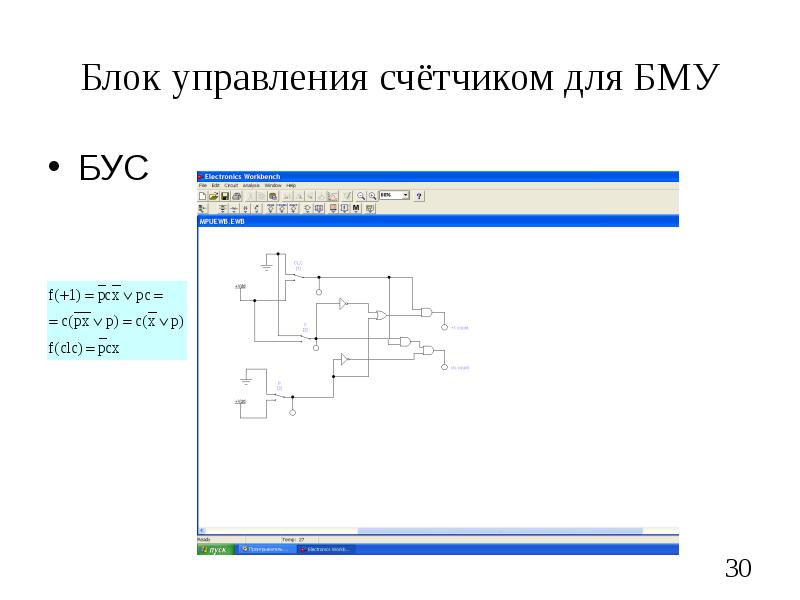

Блок управления счётчиком для БМУ БУС

Слайд 31

Описание слайда:

Использование типовых БМУ в МПК В микропроцессорных комплектах многокристальных (секционированных, микропрограммируемых, масштабируемых), где можно получить любую разрядность обрабатываемых данных, блоки микропрограммного управления выполняются в виде отдельной БИС Кроме того необходим регистр признаков процессорного блока, мультиплексор признаков, запоминающее устройство микрокоманд, регистр микрокоманд и специальный преобразователь начального адреса для получения начального адреса микропрограммы по коду операции (команды) Микропрограммирование – весьма трудоёмкий процесс
