Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Системы ходов. Виды теодолитных ходов. Доклад-сообщение содержит 28 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Обработка замкнутого теодолитного хода Измерены Горизонтальные углы β, магнитный азимут Am0. Расстояния по линиям l Вертикальные углы ν или превышения Δh для линий.

Слайд 4

Описание слайда:

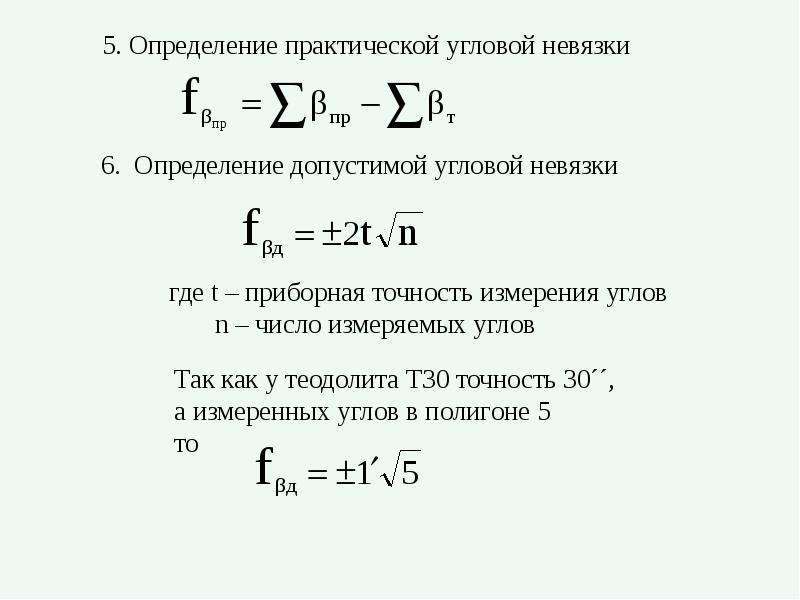

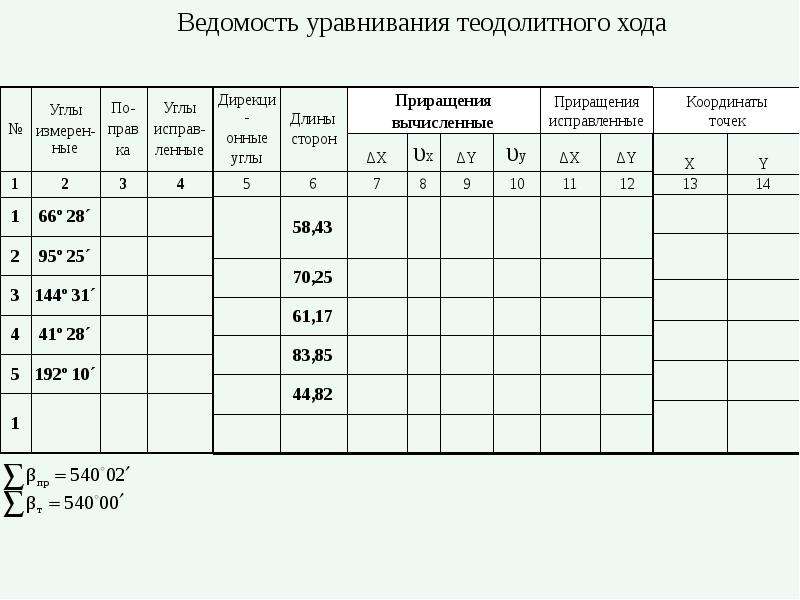

Обработка теодолитного хода 1) Вычисляют измеренную сумму внутренних углов 2) Теоретическую сумму внутренних углов 3) Невязку углов по ходу 4) Предельную невязку углов 5) Проверяют соответствие невязки

Слайд 5

Описание слайда:

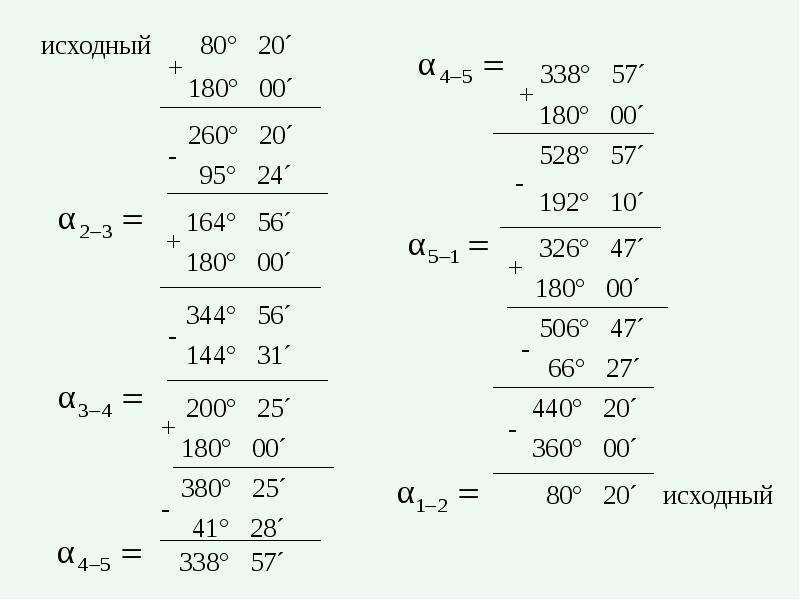

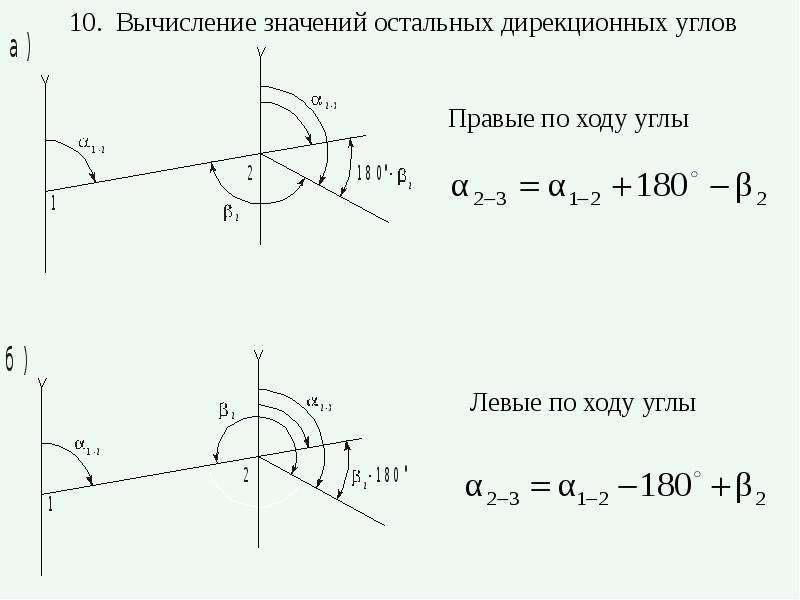

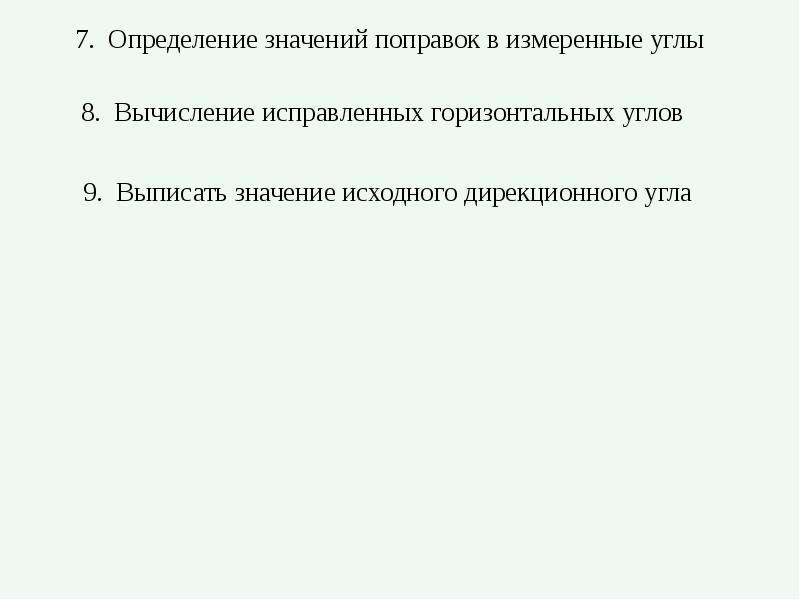

Обработка теодолитного хода 7) Исправляют углы β за невязку углов 8) Вычисляют дирекционный угол α0 начального направления 9) Дирекционные углы остальных направлений 10) Горизонтальные проложения всех линий

Слайд 6

Описание слайда:

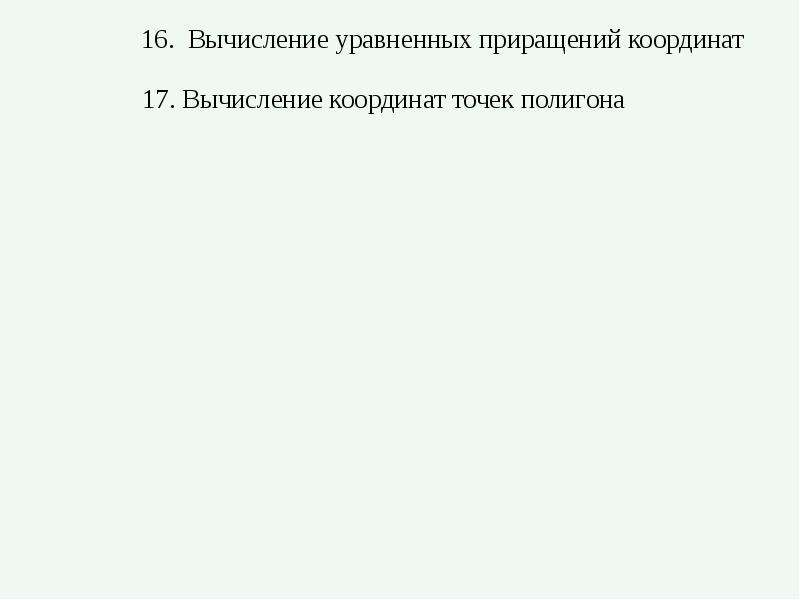

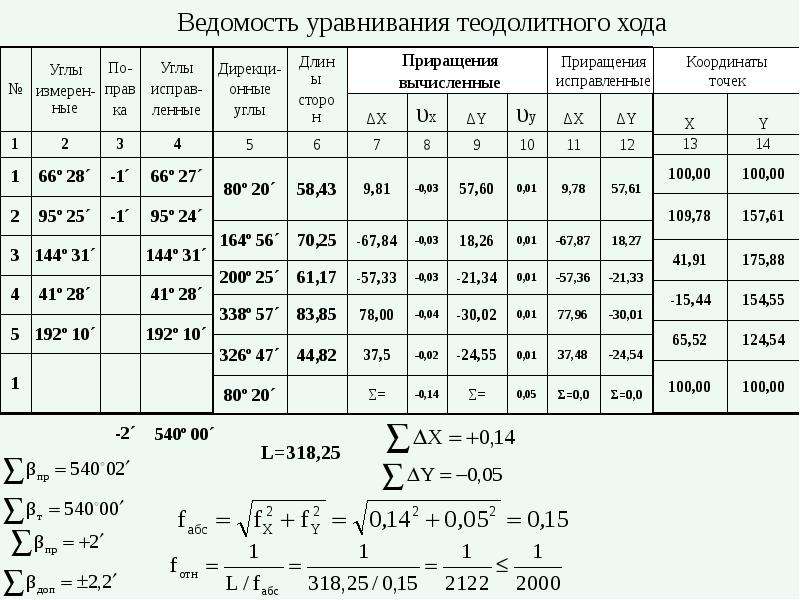

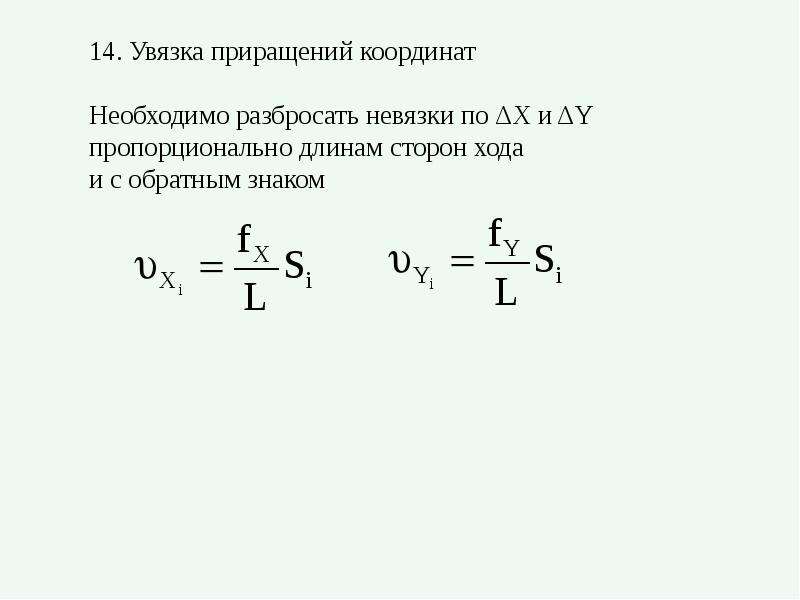

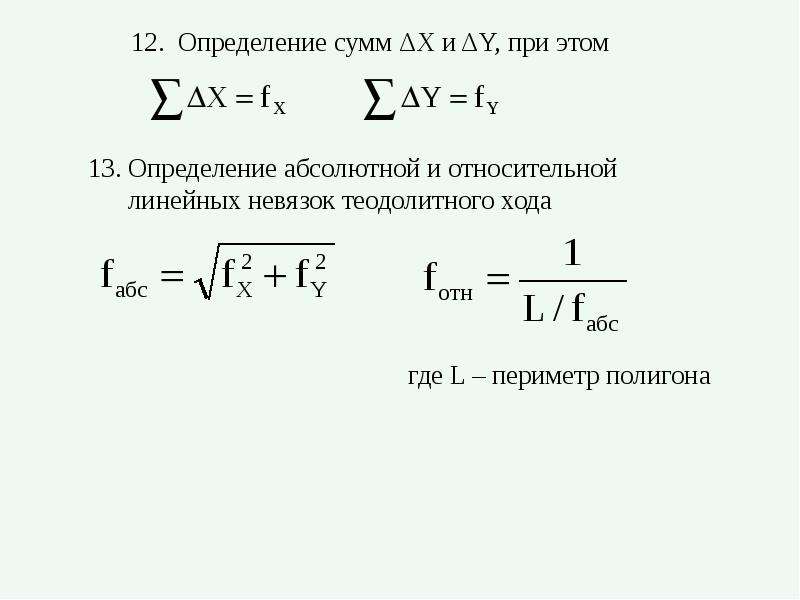

Обработка теодолитного хода 11) Вычисляют приращения координат на всех линиях 12) Невязки по x и y для линий замкнутого хода 13) Полную невязку хода 14) Относительную ошибку по ходу и проверяют ее соответствие Требованиям точности съемки
