Слайд 1


Соединение болтом Болт используется, при соединении деталей со сквозными отверстиями Стандартные изделия(гайка, шайба, болт), попавшие в продольный...
Описание слайда:
Соединение болтом Болт используется, при соединении деталей со сквозными отверстиями Стандартные изделия(гайка, шайба, болт), попавшие в продольный разрез, на сборочных чертежах изображают не разрезанными, т.е. их не заштриховывают.

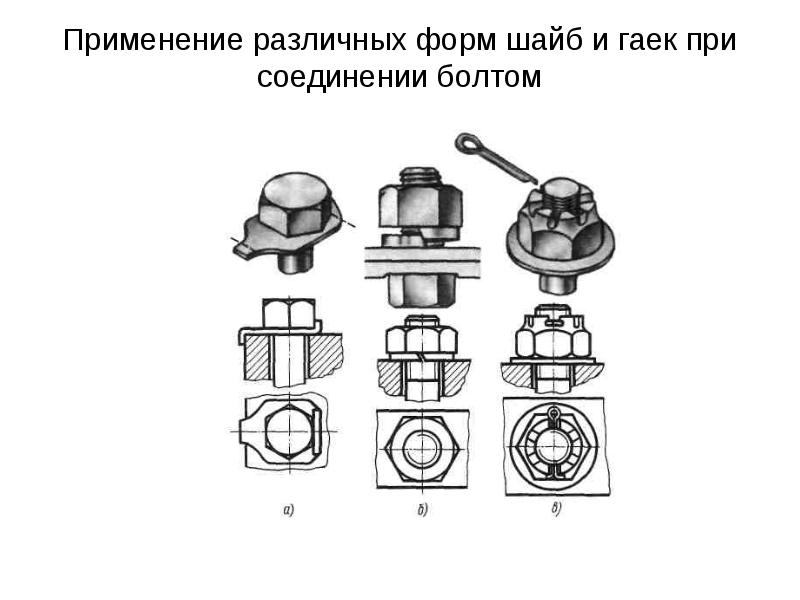

Слайд 2


Применение различных форм шайб и гаек при соединении болтом
Описание слайда:
Применение различных форм шайб и гаек при соединении болтом

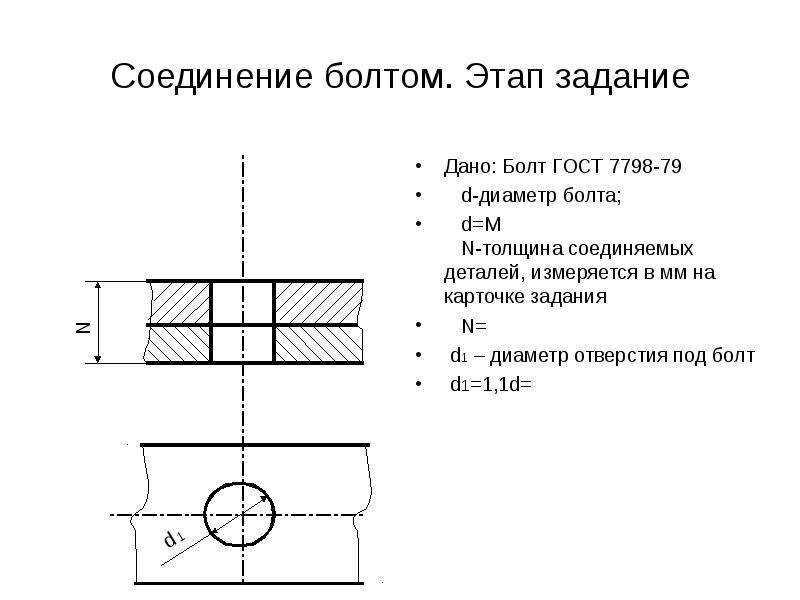

Слайд 3


Соединение болтом. Этап задание Дано: Болт ГОСТ 7798-79 d-диаметр болта; d=М N-толщина соединяемых деталей, измеряется в мм на карточке задания N= d1...
Описание слайда:
Соединение болтом. Этап задание Дано: Болт ГОСТ 7798-79 d-диаметр болта; d=М N-толщина соединяемых деталей, измеряется в мм на карточке задания N= d1 – диаметр отверстия под болт d1=1,1d=

Слайд 4


Расчет соединения болтом Вычерчивание стержня болта L- длина болта, определяется по формуле L= N+S+m+а, где N-толщина соединяемых деталей, измеряется...
Описание слайда:
Расчет соединения болтом Вычерчивание стержня болта L- длина болта, определяется по формуле L= N+S+m+а, где N-толщина соединяемых деталей, измеряется в мм на карточке задания N= S – толщина шайбы S=0,15 d = m -толщина гайки m = 0,8d= а– запас резьба а =0,3 d= L= N+S+m+а= После расчета по справочнику подобрать стандартную длину болта L ст.= При выполнении чертежа использовать L ст.

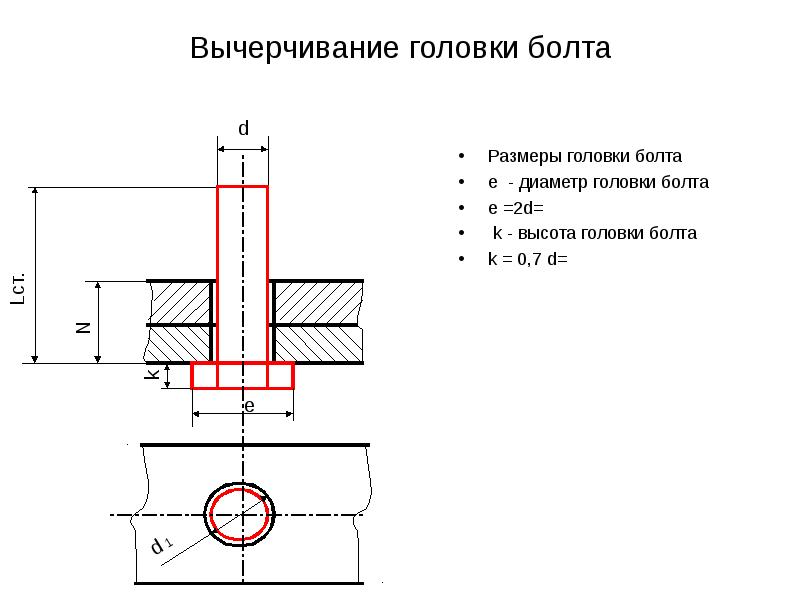

Слайд 5


Вычерчивание головки болта Размеры головки болта e - диаметр головки болта e =2d= k - высота головки болта k = 0,7 d=
Описание слайда:
Вычерчивание головки болта Размеры головки болта e - диаметр головки болта e =2d= k - высота головки болта k = 0,7 d=

Слайд 6


Вычерчивание резьбы на стержне болта Длина резьбы b на стержне болта определяется по формуле b=2d + 6=
Описание слайда:
Вычерчивание резьбы на стержне болта Длина резьбы b на стержне болта определяется по формуле b=2d + 6=

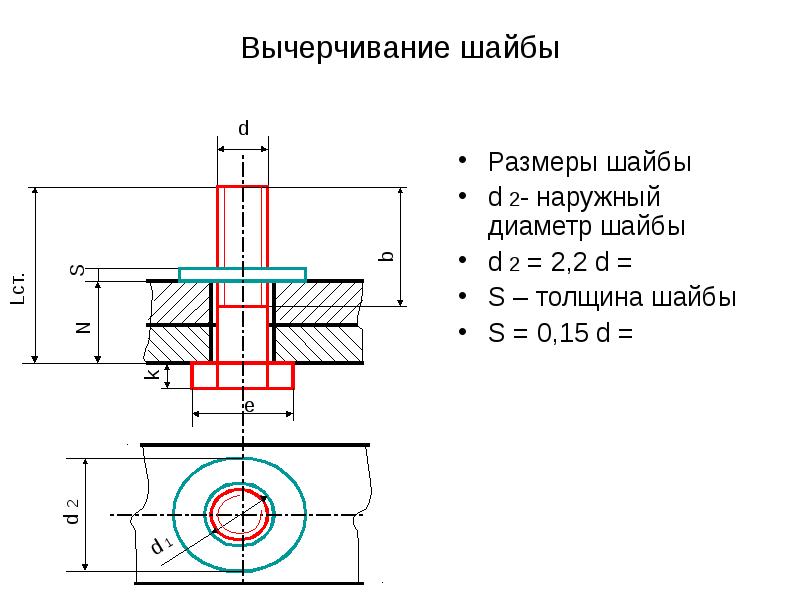

Слайд 7


Вычерчивание шайбы Размеры шайбы d 2- наружный диаметр шайбы d 2 = 2,2 d = S – толщина шайбы S = 0,15 d =
Описание слайда:
Вычерчивание шайбы Размеры шайбы d 2- наружный диаметр шайбы d 2 = 2,2 d = S – толщина шайбы S = 0,15 d =

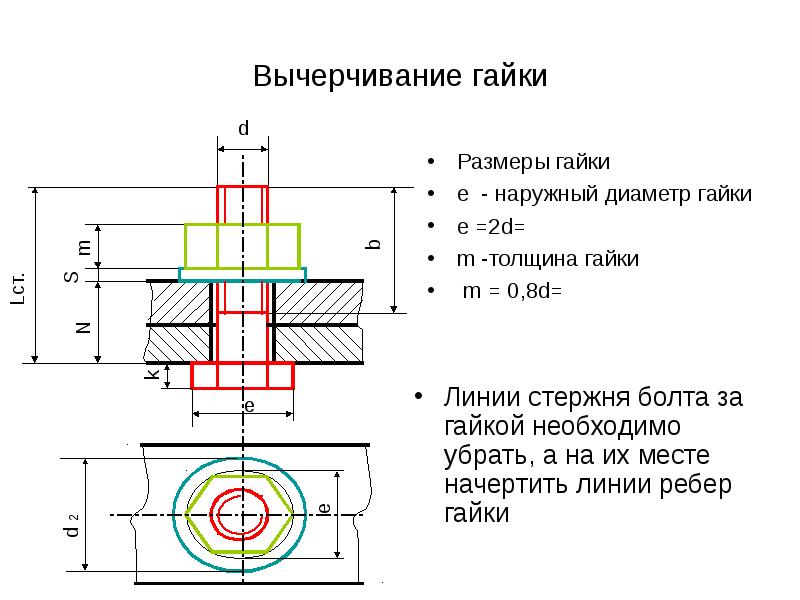

Слайд 8


Вычерчивание гайки Размеры гайки e - наружный диаметр гайки e =2d= m -толщина гайки m = 0,8d=
Описание слайда:
Вычерчивание гайки Размеры гайки e - наружный диаметр гайки e =2d= m -толщина гайки m = 0,8d=

Слайд 9


Расчет соединения болтом а- запас резьбы, определяется по формуле а ≈ 0,3d Эта величина используется только для расчета
Описание слайда:
Расчет соединения болтом а- запас резьбы, определяется по формуле а ≈ 0,3d Эта величина используется только для расчета

Слайд 10


Расчет соединения болтом d = N= S=0,15 d = m = 0,8d= а =0,3 d= L= N+S+m+а= по справочнику подобрать стандартную длину болта L ст.= e =2d= k = 0,7 d=...
Описание слайда:
Расчет соединения болтом d = N= S=0,15 d = m = 0,8d= а =0,3 d= L= N+S+m+а= по справочнику подобрать стандартную длину болта L ст.= e =2d= k = 0,7 d= d1=1,1d= d 2 = 2,2 d = b=2d + 6=

Слайд 11


Расчет соединения болтом Дано: d = N= Определить: S=0,15 d = m = 0,8d= а =0,3 d= L= N+S+m+а= по справочнику подобрать стандартную длину болта L ст.=...
Описание слайда:
Расчет соединения болтом Дано: d = N= Определить: S=0,15 d = m = 0,8d= а =0,3 d= L= N+S+m+а= по справочнику подобрать стандартную длину болта L ст.= e =2d= k = 0,7 d= d1=1,1d= d 2 = 2,2 d = b=2d + 6=
