Слайд 1

Описание слайда:

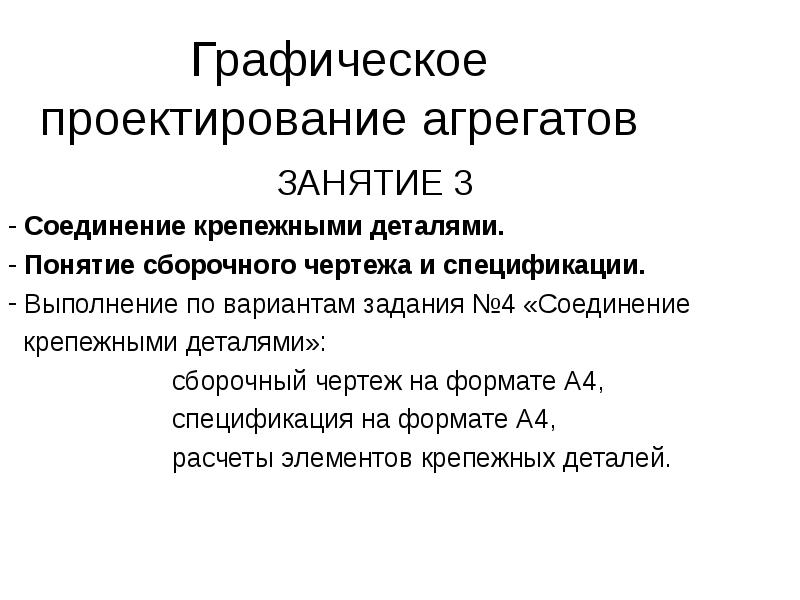

Графическое проектирование агрегатов ЗАНЯТИЕ 3 Соединение крепежными деталями. Понятие сборочного чертежа и спецификации. Выполнение по вариантам задания №4 «Соединение крепежными деталями»: сборочный чертеж на формате А4, спецификация на формате А4, расчеты элементов крепежных деталей.

Слайд 2

Описание слайда:

Соединение болтом 2

Слайд 3

Описание слайда:

Соединение винтом 3

Слайд 4

Описание слайда:

Соединение шпилькой 4

Слайд 5

Описание слайда:

Спецификация ГОСТ 2.106-96 Заполняется сверху вниз. Состоит из разделов: документация; сборочные единицы; детали; стандартные изделия; материалы.

Слайд 6

Описание слайда:

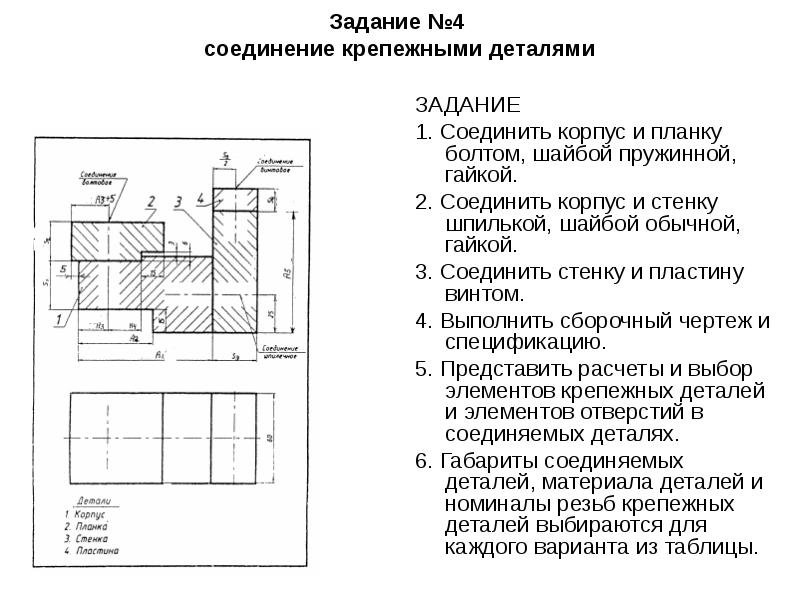

Задание №4 соединение крепежными деталями

Слайд 7

Описание слайда:

Задание №4 соединение крепежными деталями (продолжение) Пример заполнения спецификации

Слайд 8

Описание слайда:

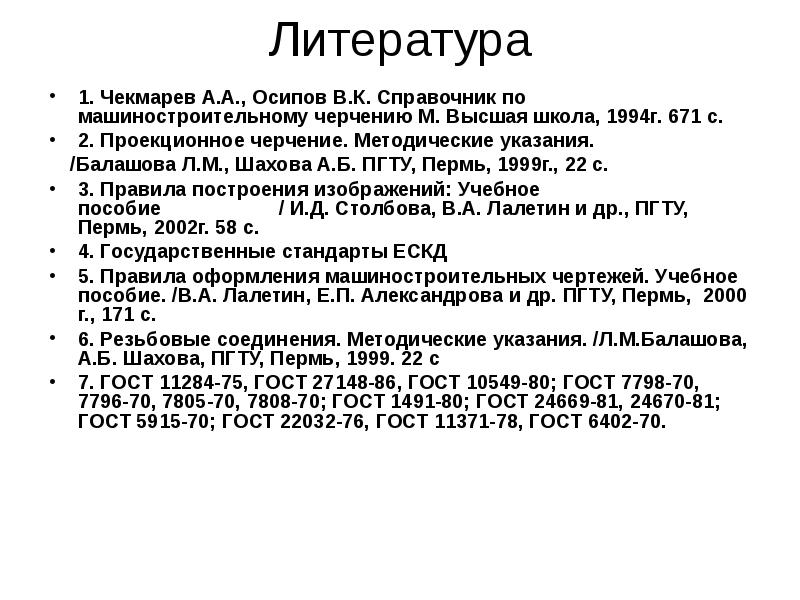

Литература 1. Чекмарев А.А., Осипов В.К. Справочник по машиностроительному черчению М. Высшая школа, 1994г. 671 с. 2. Проекционное черчение. Методические указания. /Балашова Л.М., Шахова А.Б. ПГТУ, Пермь, 1999г., 22 с. 3. Правила построения изображений: Учебное пособие / И.Д. Столбова, В.А. Лалетин и др., ПГТУ, Пермь, 2002г. 58 с. 4. Государственные стандарты ЕСКД 5. Правила оформления машиностроительных чертежей. Учебное пособие. /В.А. Лалетин, Е.П. Александрова и др. ПГТУ, Пермь, 2000 г., 171 с. 6. Резьбовые соединения. Методические указания. /Л.М.Балашова, А.Б. Шахова, ПГТУ, Пермь, 1999. 22 с 7. ГОСТ 11284-75, ГОСТ 27148-86, ГОСТ 10549-80; ГОСТ 7798-70, 7796-70, 7805-70, 7808-70; ГОСТ 1491-80; ГОСТ 24669-81, 24670-81; ГОСТ 5915-70; ГОСТ 22032-76, ГОСТ 11371-78, ГОСТ 6402-70.
