Слайд 1

Описание слайда:

Сборочный чертеж

Слайд 2

Описание слайда:

Виды соединений

Слайд 3

Описание слайда:

Виды соединений Неразъемные соединения

Слайд 4

Описание слайда:

Неразъемные соединения

Слайд 5

Описание слайда:

Неразъемные соединения Клеевое соединение

Слайд 6

Описание слайда:

Виды соединений Разъемные соединения

Слайд 7

Описание слайда:

Виды соединений Разъемные соединения Соединение штифтом применяется для передачи осевого усилия или крутящего момента от одной цилиндрической детали к другой.

Слайд 8

Описание слайда:

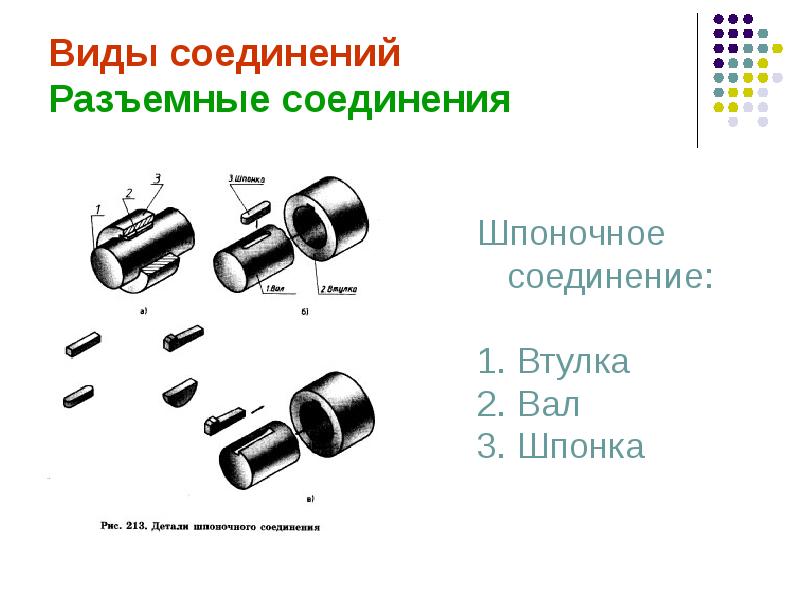

Виды соединений Разъемные соединения

Слайд 9

Описание слайда:

Виды соединений Разъемные соединения Соединение шплинтом

Слайд 10

Описание слайда:

Разъемные соединения Резьбовые соединения

Слайд 11

Описание слайда:

Резьбовые соединения

Слайд 12

Описание слайда:

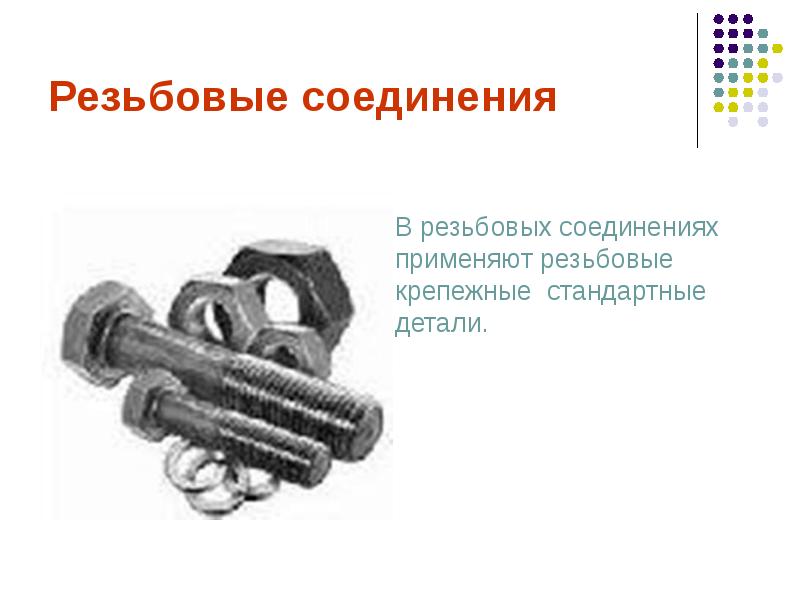

Резьбовые соединения

Слайд 13

Описание слайда:

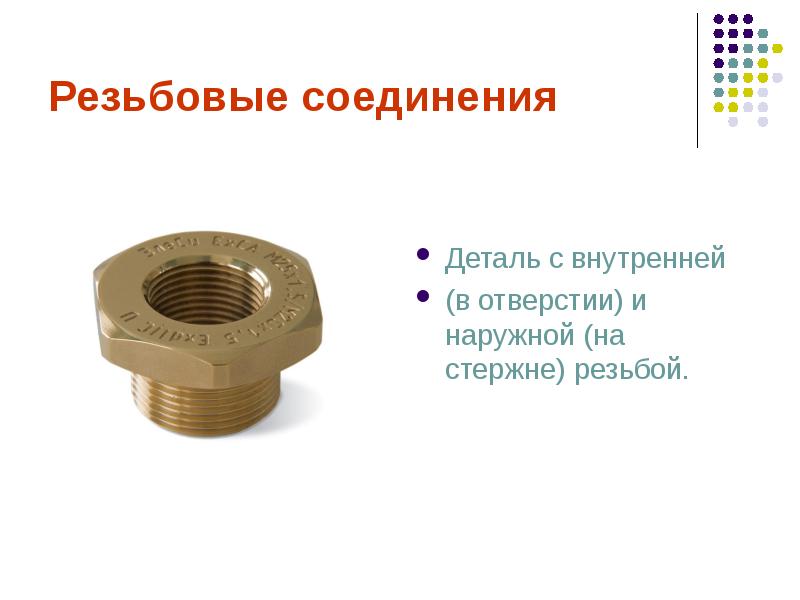

Резьбовые соединения Деталь с внутренней (в отверстии) и наружной (на стержне) резьбой.

Слайд 14

Описание слайда:

Резьба Процесс нарезки резьбы Резьба – это винтовая нарезка, имеющая определенный профиль, диаметр и шаг.

Слайд 15

Описание слайда:

Резьба Образование цилиндрической резьбы. Ход резьбы представляет собой величину осевого перемещения детали за один ее полный оборот вокруг оси.

Слайд 16

Описание слайда:

Резьба Способ образования многозаход-ной резьбы

Слайд 17

Описание слайда:

Резьба Профили резьб

Слайд 18

Описание слайда:

Резьба

Слайд 19

Описание слайда:

Резьба. Условное изображение резьбы

Слайд 20

Описание слайда:

Резьба. Условное изображение резьбы Наружная резьба – на валу

Слайд 21

Описание слайда:

Резьба Условное обозначение резьбы

Слайд 22

Описание слайда:

Сборочный чертеж Соединение болтовое

Слайд 23

Описание слайда:

Сборочный чертеж Соединение болтовое

Слайд 24

Описание слайда:

Сборочный чертеж Соединение болтовое

Слайд 25

Описание слайда:

Соединение болтовое. Болт ГОСТ 7798-70

Слайд 26

Описание слайда:

Соединение болтовое. Гайка по ГОСТ 5915-70

Слайд 27

Описание слайда:

Соединение болтовое. Шайба нормальная по ГОСТ 11371-78 Шайба – деталь, имеющая форму диска с отверстием без резьбы. Ее устанавливают под гайку для предотвращения повреждения поверхности соединяемых деталей.
