Слайд 1

Описание слайда:

СОЕДИНЕНИЯ РАЗЪЕМНЫЕ РЕЗЬБОВЫЕ Производство конструкторской документации

Слайд 2

Описание слайда:

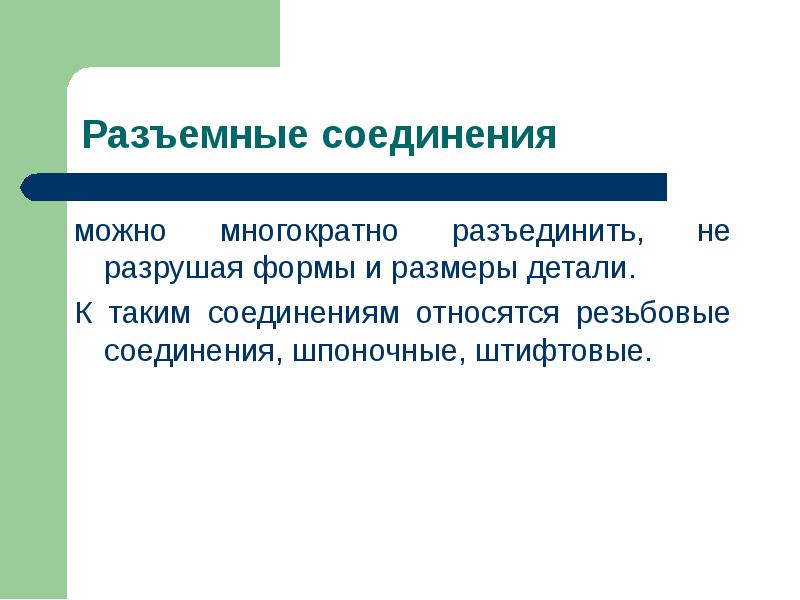

можно многократно разъединить, не разрушая формы и размеры детали. можно многократно разъединить, не разрушая формы и размеры детали. К таким соединениям относятся резьбовые соединения, шпоночные, штифтовые.

Слайд 3

Описание слайда:

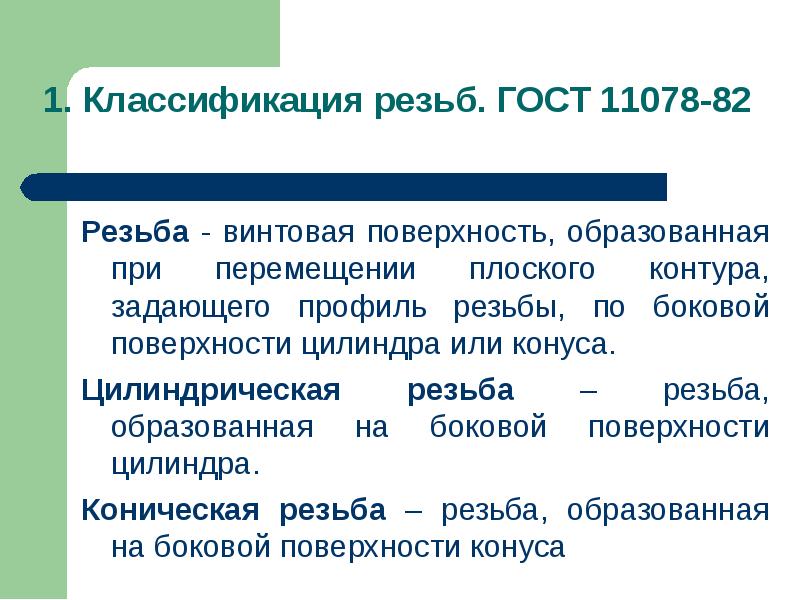

Резьба - винтовая поверхность, образованная при перемещении плоского контура, задающего профиль резьбы, по боковой поверхности цилиндра или конуса. Резьба - винтовая поверхность, образованная при перемещении плоского контура, задающего профиль резьбы, по боковой поверхности цилиндра или конуса. Цилиндрическая резьба – резьба, образованная на боковой поверхности цилиндра. Коническая резьба – резьба, образованная на боковой поверхности конуса

Слайд 4

Описание слайда:

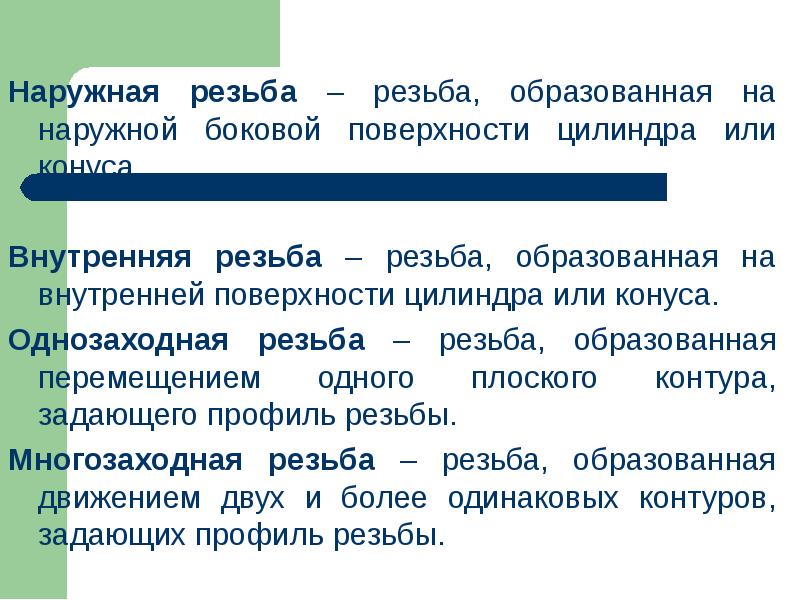

Наружная резьба – резьба, образованная на наружной боковой поверхности цилиндра или конуса. Наружная резьба – резьба, образованная на наружной боковой поверхности цилиндра или конуса. Внутренняя резьба – резьба, образованная на внутренней поверхности цилиндра или конуса. Однозаходная резьба – резьба, образованная перемещением одного плоского контура, задающего профиль резьбы. Многозаходная резьба – резьба, образованная движением двух и более одинаковых контуров, задающих профиль резьбы.

Слайд 5

Описание слайда:

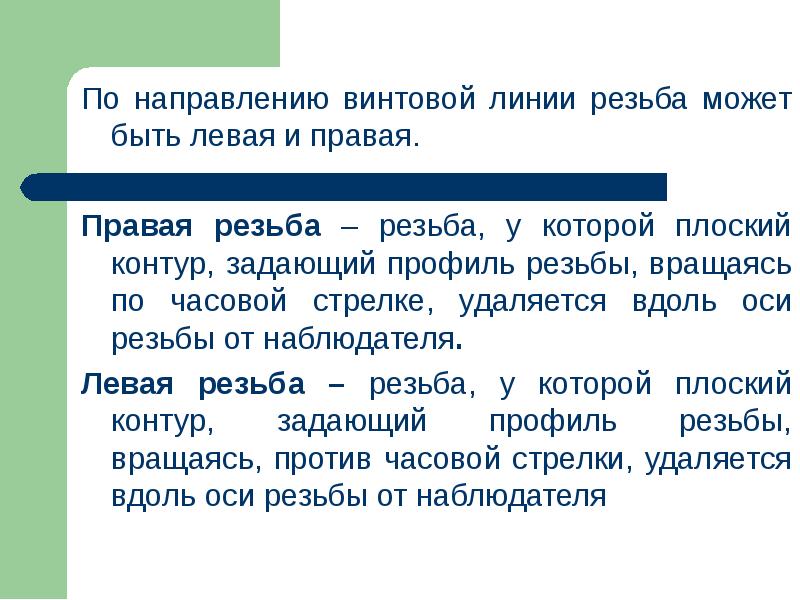

По направлению винтовой линии резьба может быть левая и правая. По направлению винтовой линии резьба может быть левая и правая. Правая резьба – резьба, у которой плоский контур, задающий профиль резьбы, вращаясь по часовой стрелке, удаляется вдоль оси резьбы от наблюдателя. Левая резьба – резьба, у которой плоский контур, задающий профиль резьбы, вращаясь, против часовой стрелки, удаляется вдоль оси резьбы от наблюдателя

Слайд 6

Описание слайда:

2.1 Ось резьбы – ось, относительно которой образована винтовая поверхность резьбы. 2.1 Ось резьбы – ось, относительно которой образована винтовая поверхность резьбы. 2.2 Профиль резьбы – это контур сечения резьбы плоскостью, проходящей через ось резьбы. 2.3 Номинальный диаметр резьбы d – диаметр, характеризующий размер резьбы и используемый при ее обозначении (рис. 1). 2.4 Шаг резьбы P – расстояние по линии, параллельной оси резьбы, между ближайшими одноименными точками профиля резьбы (рис. 1).

Слайд 7

Описание слайда:

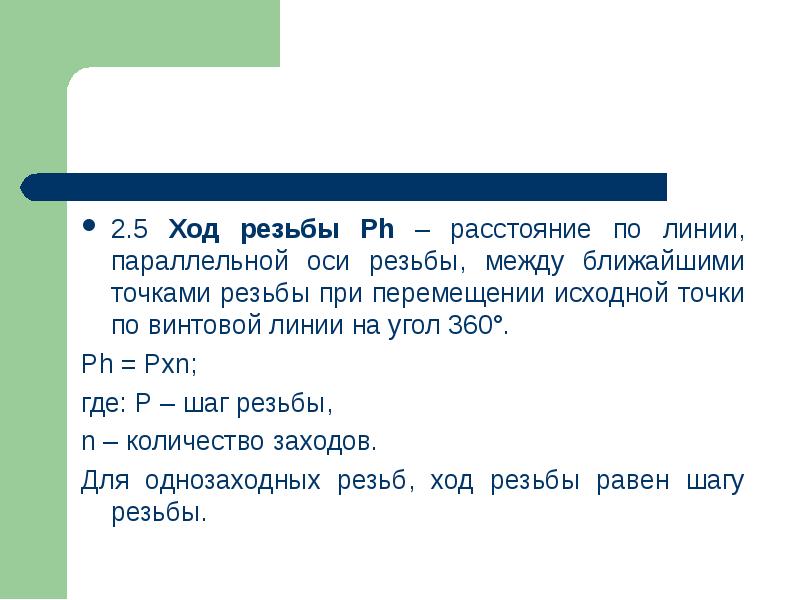

2.5 Ход резьбы Ph – расстояние по линии, параллельной оси резьбы, между ближайшими точками резьбы при перемещении исходной точки по винтовой линии на угол 360°. 2.5 Ход резьбы Ph – расстояние по линии, параллельной оси резьбы, между ближайшими точками резьбы при перемещении исходной точки по винтовой линии на угол 360°. Ph = Pхn; где: P – шаг резьбы, n – количество заходов. Для однозаходных резьб, ход резьбы равен шагу резьбы.

Слайд 8

Описание слайда:

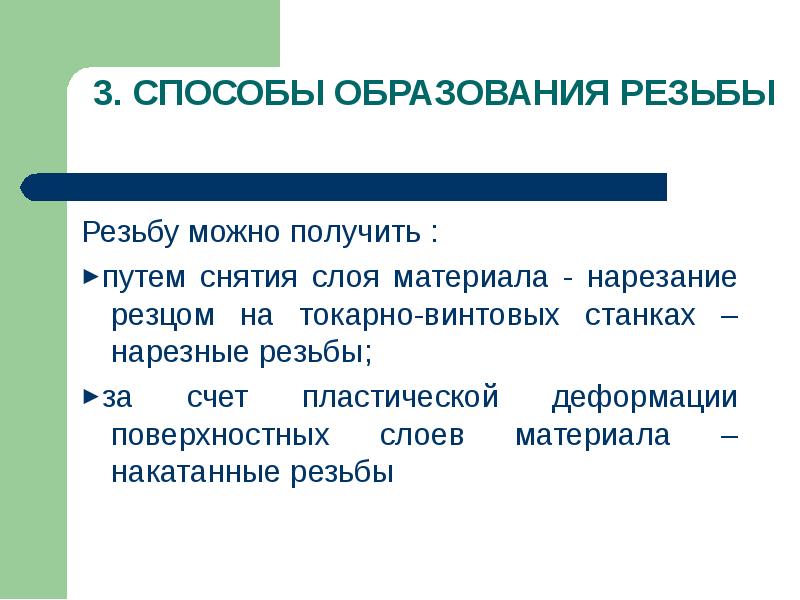

Резьбу можно получить : Резьбу можно получить : путем снятия слоя материала - нарезание резцом на токарно-винтовых станках – нарезные резьбы; за счет пластической деформации поверхностных слоев материала – накатанные резьбы

Слайд 9

Описание слайда:

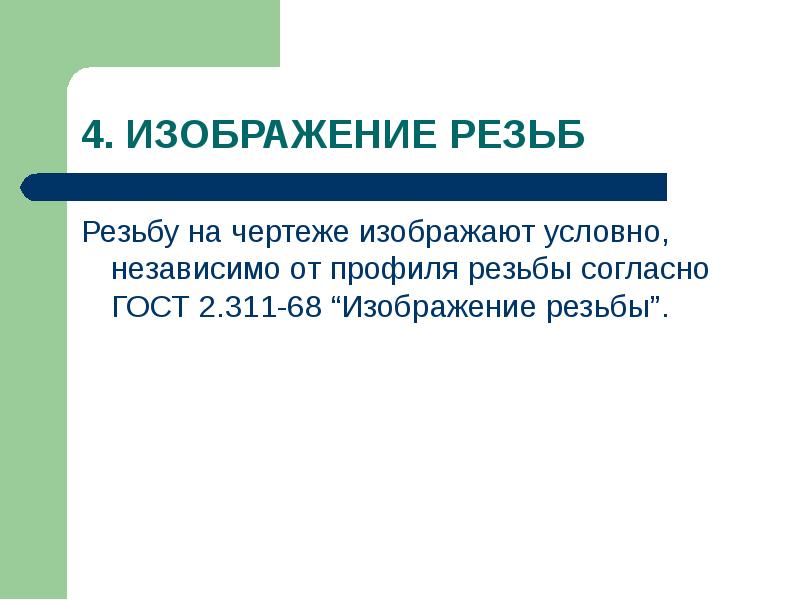

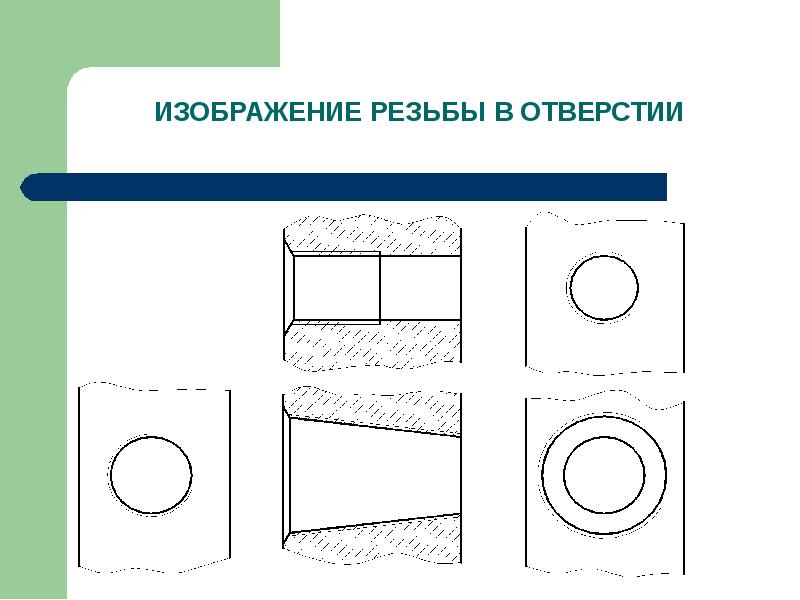

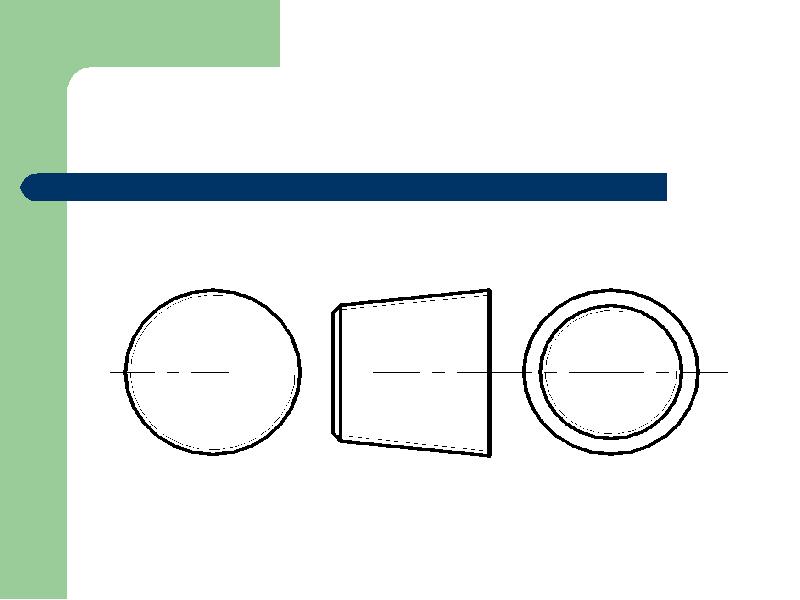

Резьбу на чертеже изображают условно, независимо от профиля резьбы согласно ГОСТ 2.311-68 “Изображение резьбы”. Резьбу на чертеже изображают условно, независимо от профиля резьбы согласно ГОСТ 2.311-68 “Изображение резьбы”.

Слайд 10

Описание слайда:

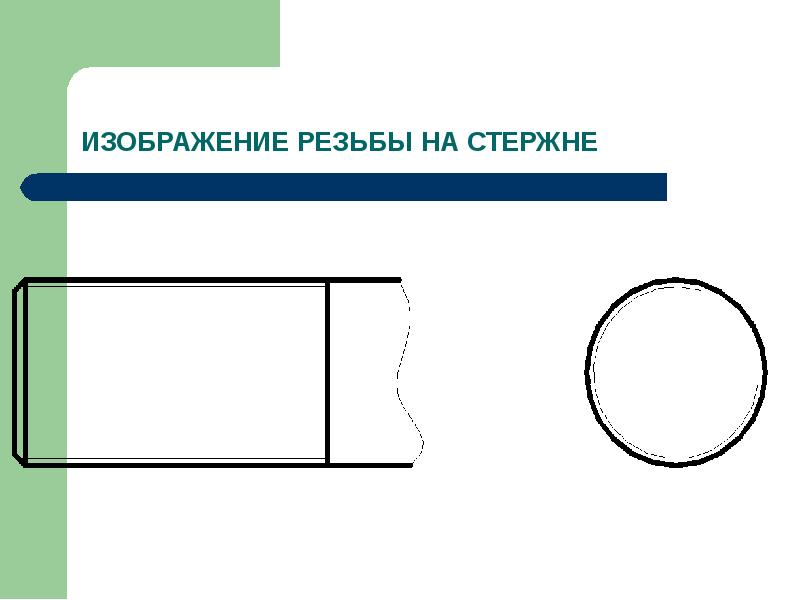

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

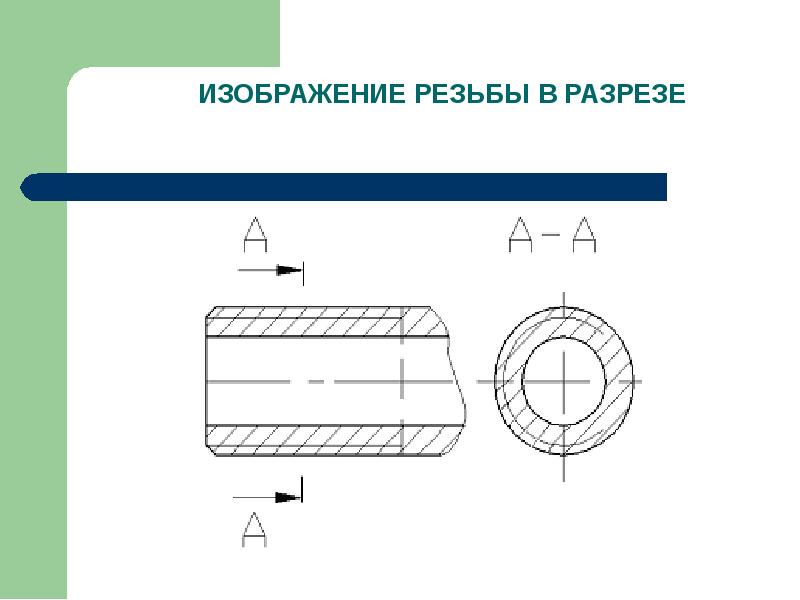

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

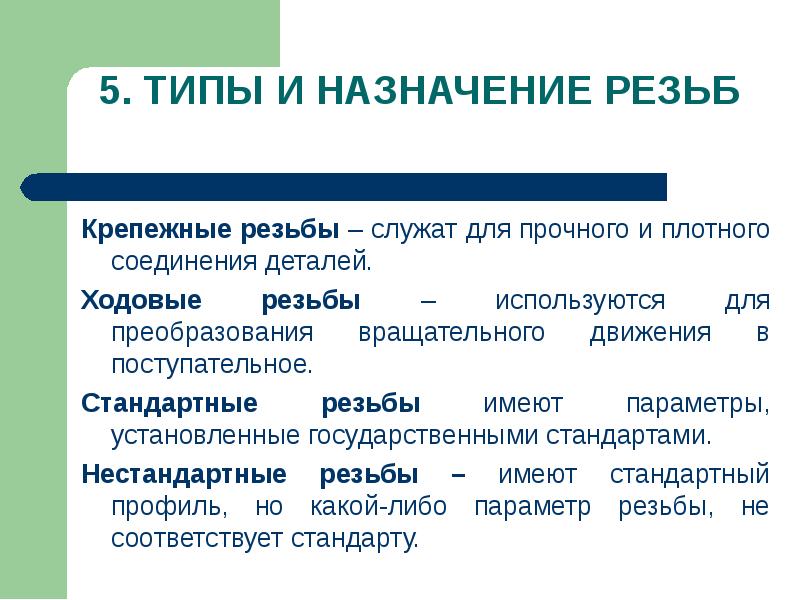

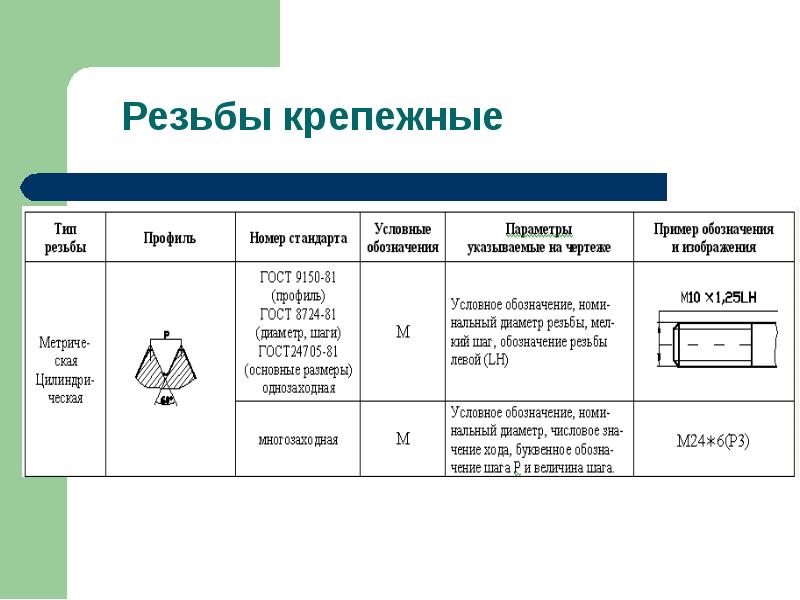

Крепежные резьбы – служат для прочного и плотного соединения деталей. Крепежные резьбы – служат для прочного и плотного соединения деталей. Ходовые резьбы – используются для преобразования вращательного движения в поступательное. Стандартные резьбы имеют параметры, установленные государственными стандартами. Нестандартные резьбы – имеют стандартный профиль, но какой-либо параметр резьбы, не соответствует стандарту.

Слайд 15

Описание слайда:

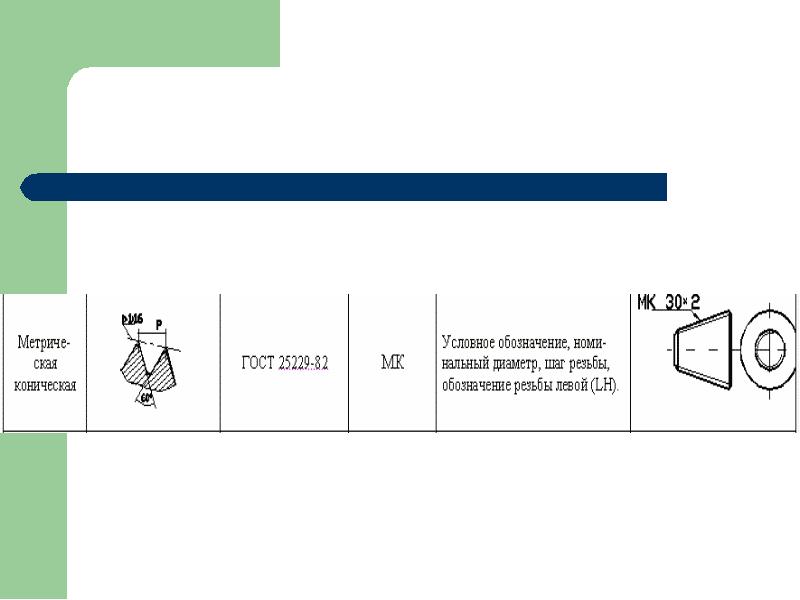

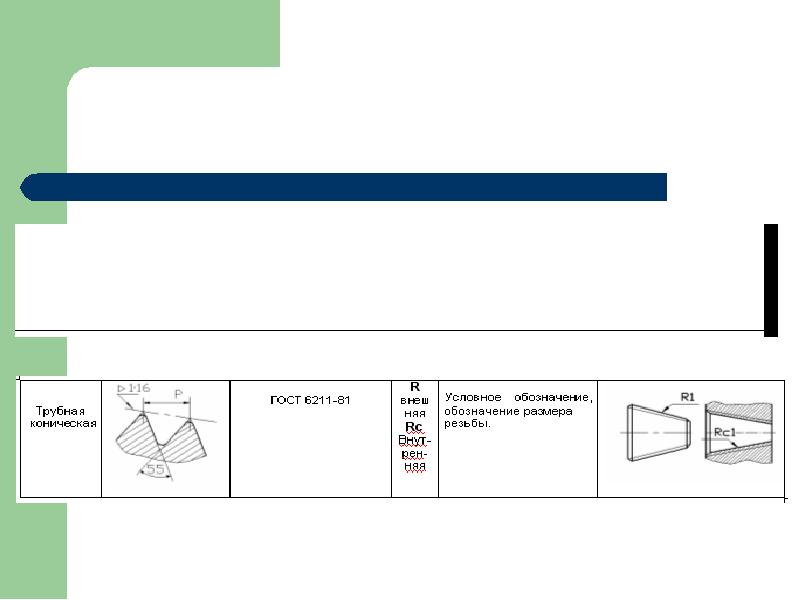

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

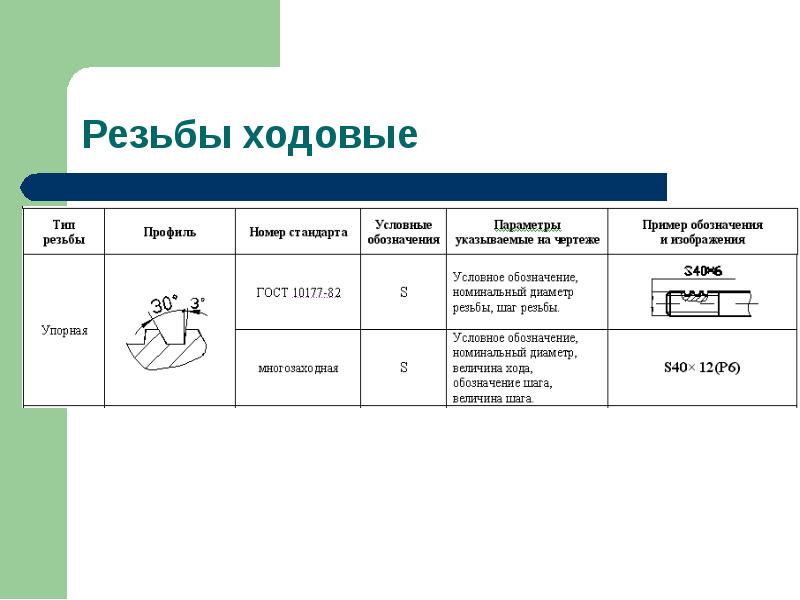

Слайд 18

Описание слайда:

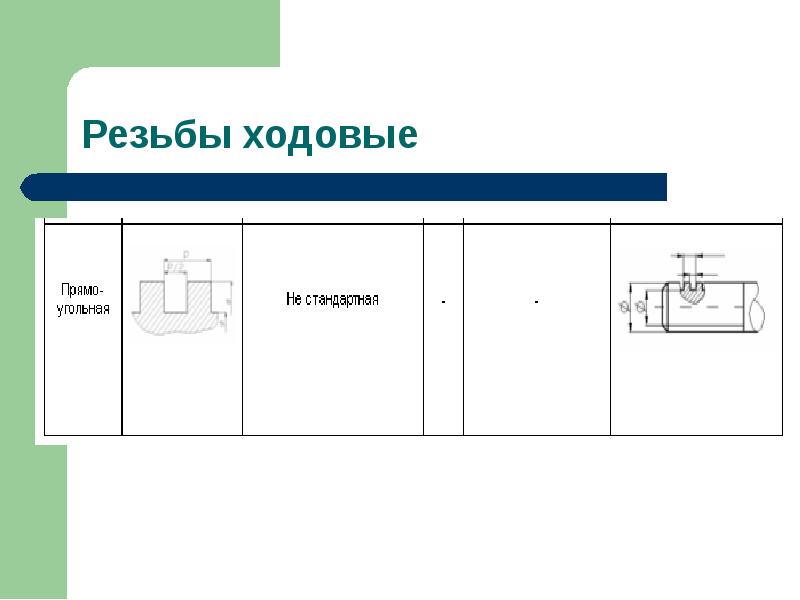

Слайд 19

Описание слайда:

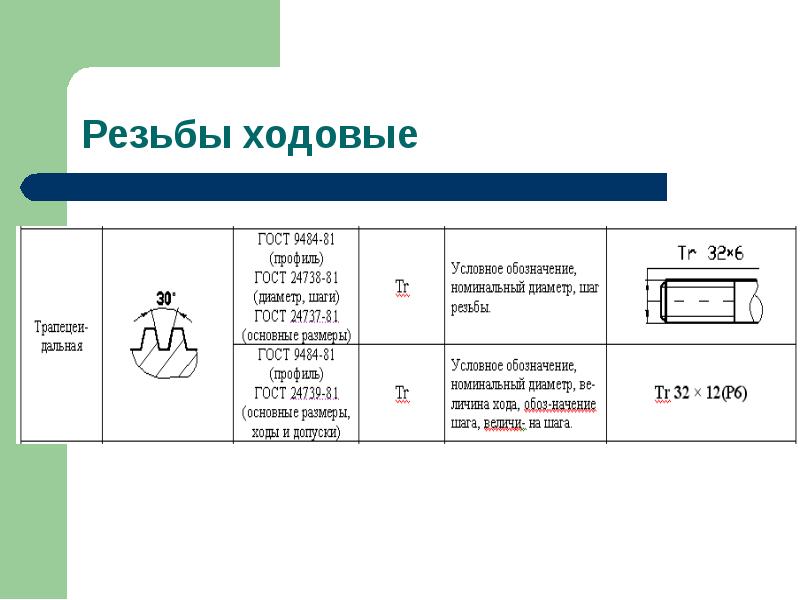

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

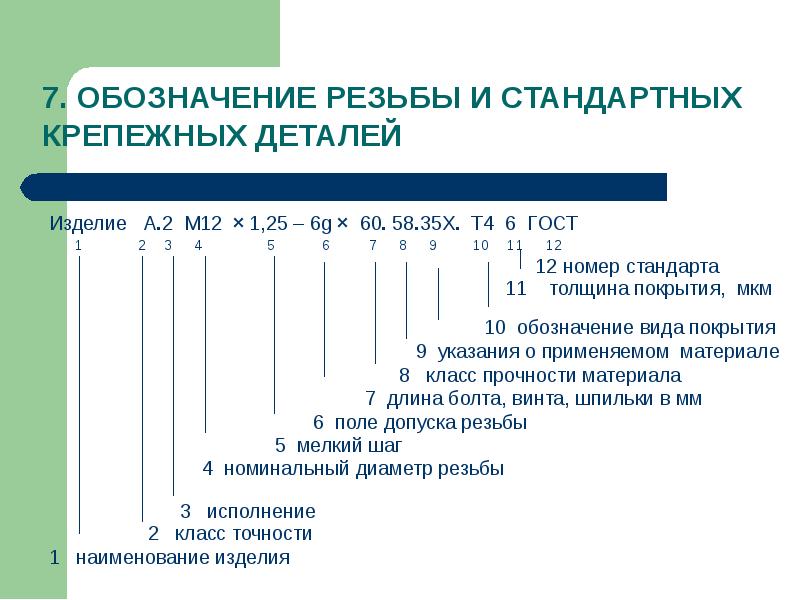

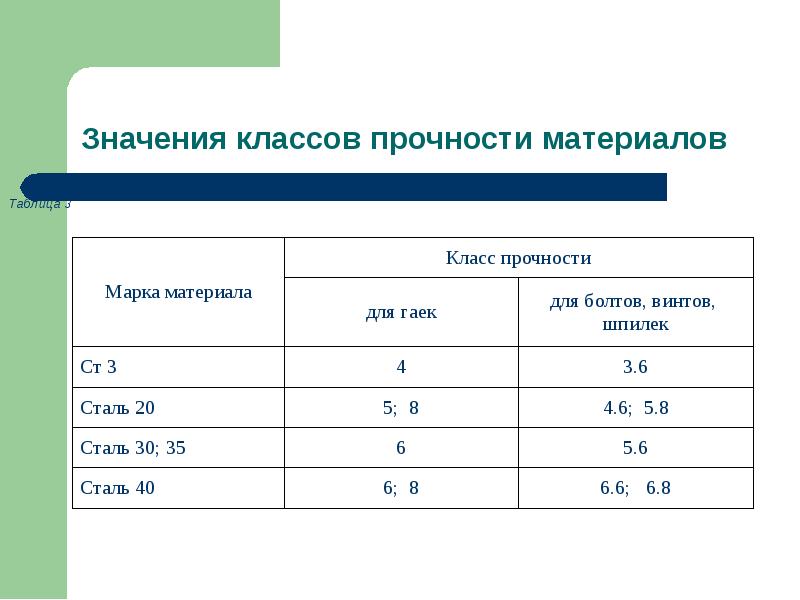

Изделие А.2 М12 × 1,25 – 6g × 60. 58.35Х. Т4 6 ГОСТ Изделие А.2 М12 × 1,25 – 6g × 60. 58.35Х. Т4 6 ГОСТ 1 2 3 4 5 6 7 8 9 10 11 12 12 номер стандарта 11 толщина покрытия, мкм 10 обозначение вида покрытия 9 указания о применяемом материале 8 класс прочности материала 7 длина болта, винта, шпильки в мм 6 поле допуска резьбы 5 мелкий шаг 4 номинальный диаметр резьбы 3 исполнение 2 класс точности 1 наименование изделия

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

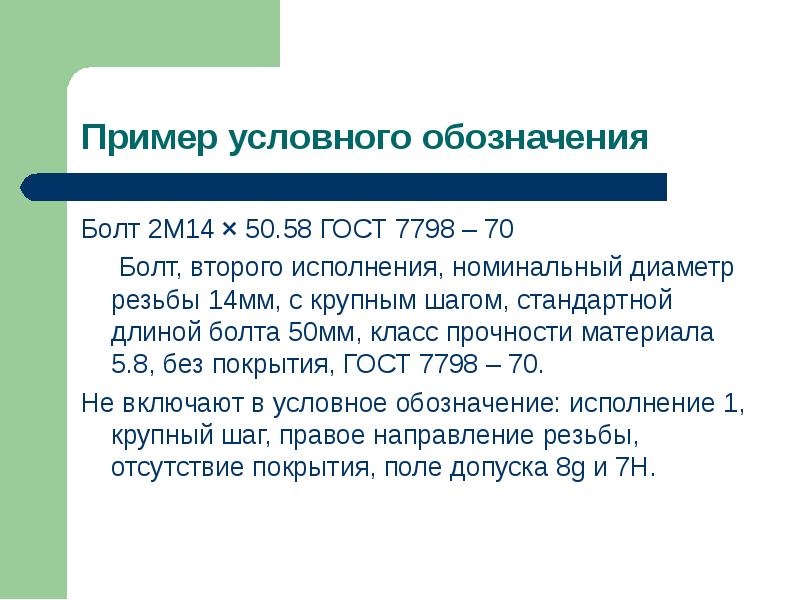

Болт 2М14 × 50.58 ГОСТ 7798 – 70 Болт 2М14 × 50.58 ГОСТ 7798 – 70 Болт, второго исполнения, номинальный диаметр резьбы 14мм, с крупным шагом, стандартной длиной болта 50мм, класс прочности материала 5.8, без покрытия, ГОСТ 7798 – 70. Не включают в условное обозначение: исполнение 1, крупный шаг, правое направление резьбы, отсутствие покрытия, поле допуска 8g и 7H.

Слайд 24

Описание слайда:

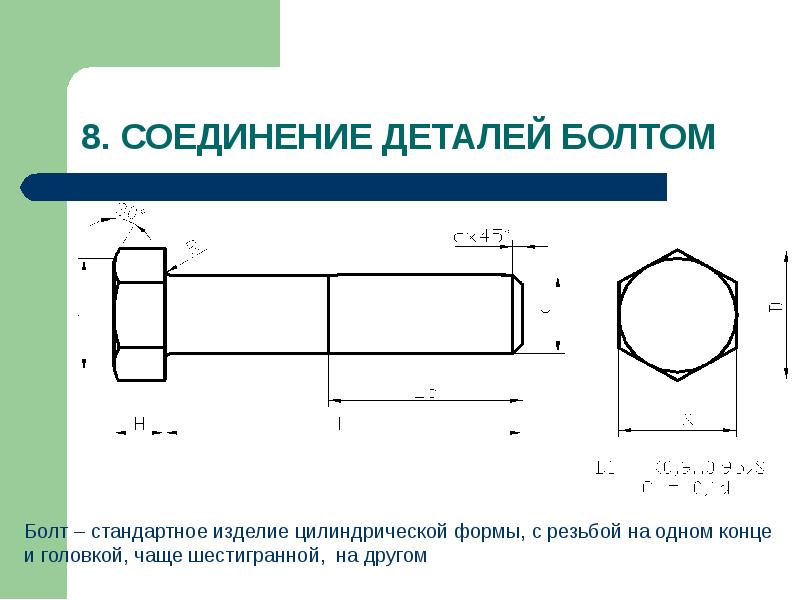

Слайд 25

Описание слайда:

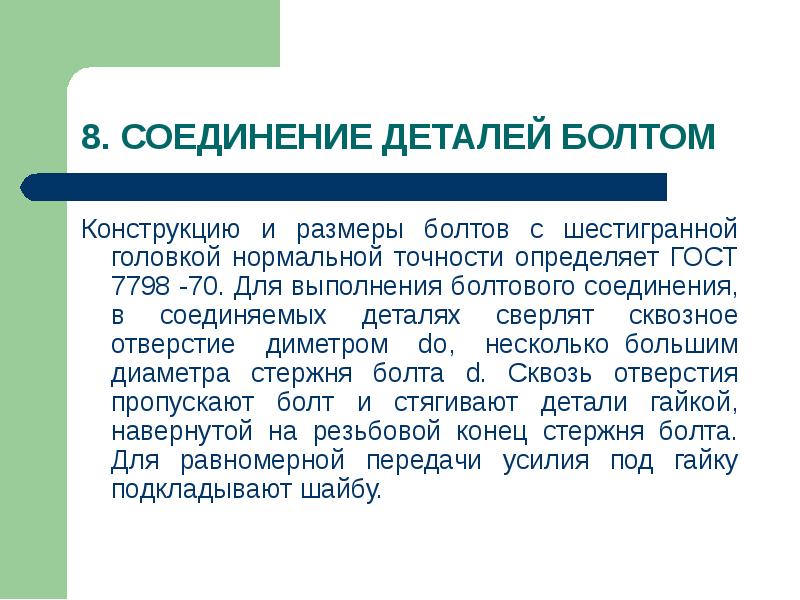

Конструкцию и размеры болтов с шестигранной головкой нормальной точности определяет ГОСТ 7798 -70. Для выполнения болтового соединения, в соединяемых деталях сверлят сквозное отверстие диметром dо, несколько большим диаметра стержня болта d. Сквозь отверстия пропускают болт и стягивают детали гайкой, навернутой на резьбовой конец стержня болта. Для равномерной передачи усилия под гайку подкладывают шайбу. Конструкцию и размеры болтов с шестигранной головкой нормальной точности определяет ГОСТ 7798 -70. Для выполнения болтового соединения, в соединяемых деталях сверлят сквозное отверстие диметром dо, несколько большим диаметра стержня болта d. Сквозь отверстия пропускают болт и стягивают детали гайкой, навернутой на резьбовой конец стержня болта. Для равномерной передачи усилия под гайку подкладывают шайбу.

Слайд 26

Описание слайда:

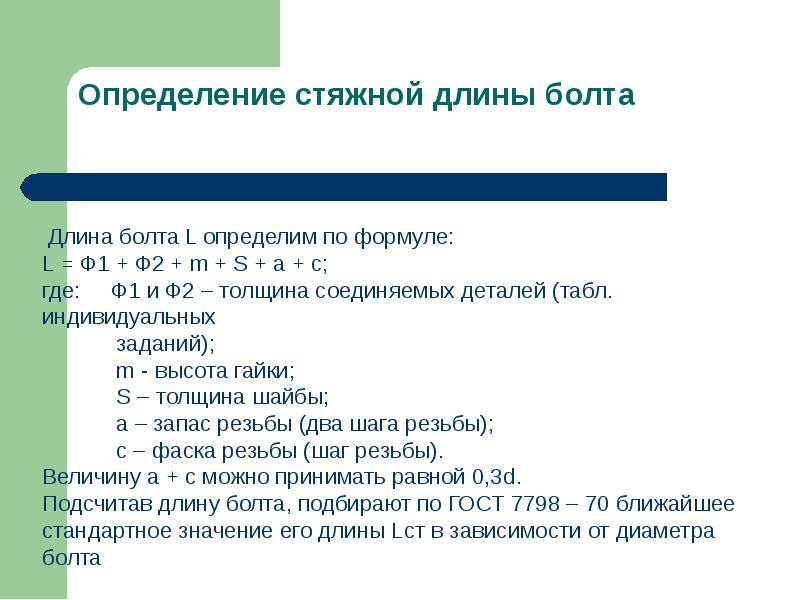

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

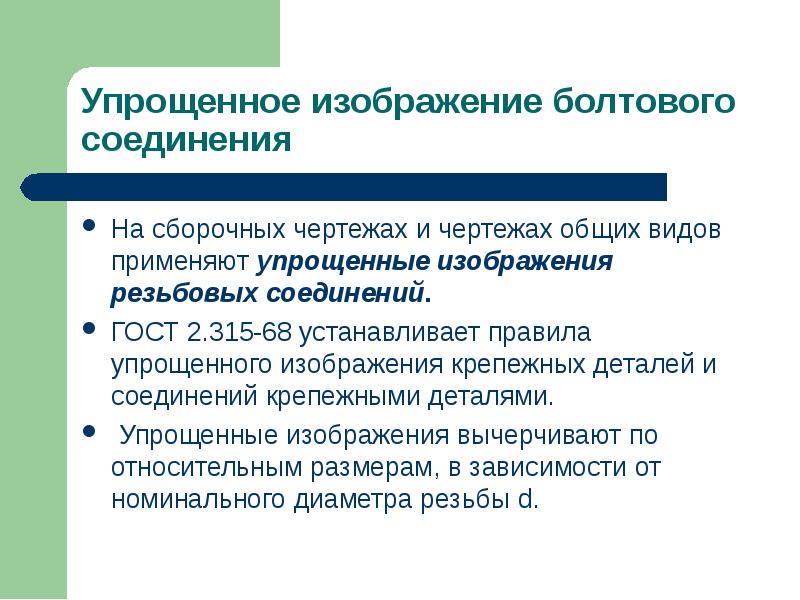

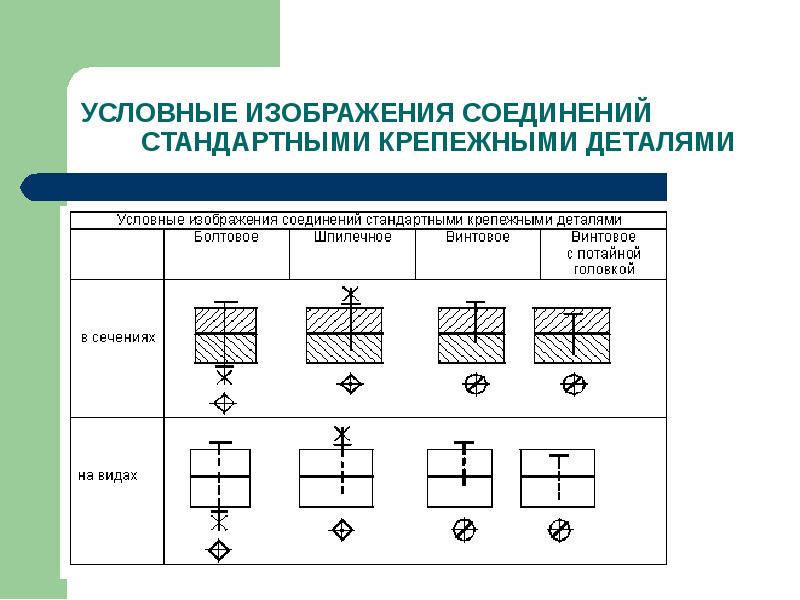

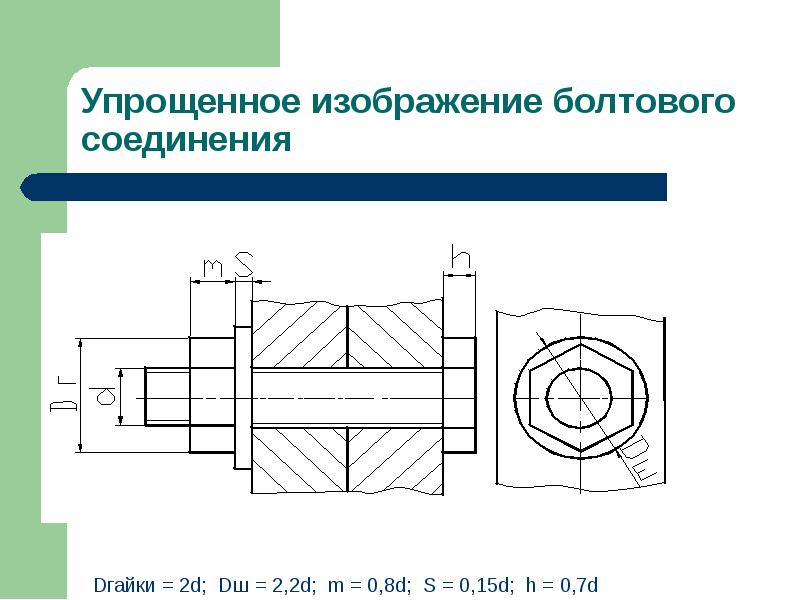

На сборочных чертежах и чертежах общих видов применяют упрощенные изображения резьбовых соединений. На сборочных чертежах и чертежах общих видов применяют упрощенные изображения резьбовых соединений. ГОСТ 2.315-68 устанавливает правила упрощенного изображения крепежных деталей и соединений крепежными деталями. Упрощенные изображения вычерчивают по относительным размерам, в зависимости от номинального диаметра резьбы d.

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

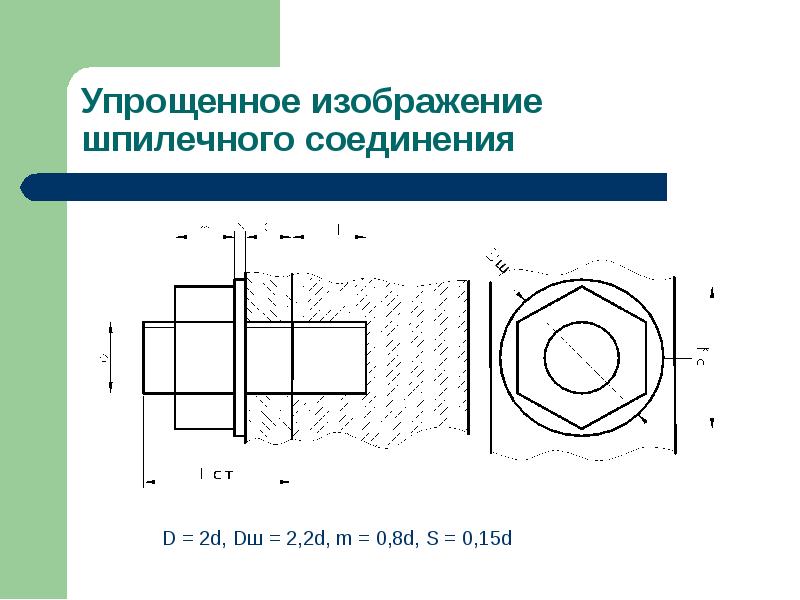

Шпилька – стандартное изделие, представляющее собой цилиндрический стержень с резьбой на обоих концах Шпилька – стандартное изделие, представляющее собой цилиндрический стержень с резьбой на обоих концах

Слайд 31

Описание слайда:

Слайд 32

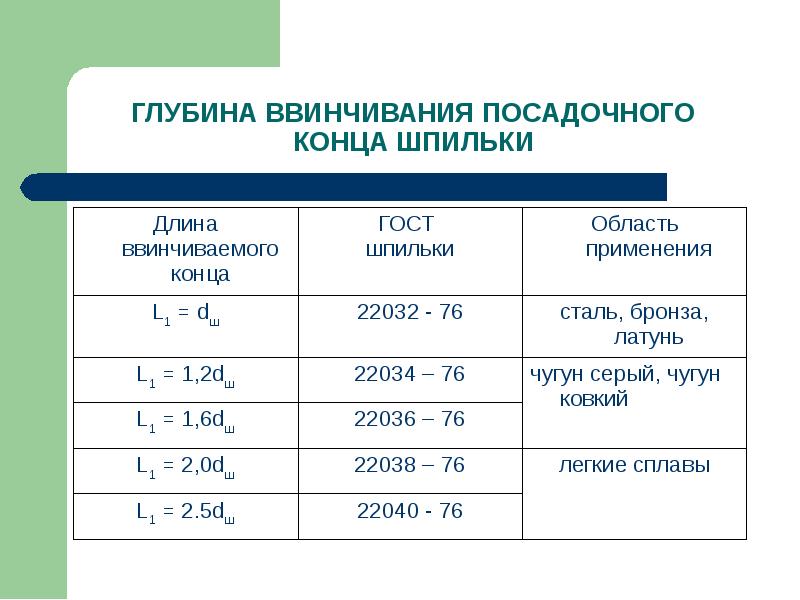

Описание слайда:

Слайд 33

Описание слайда:

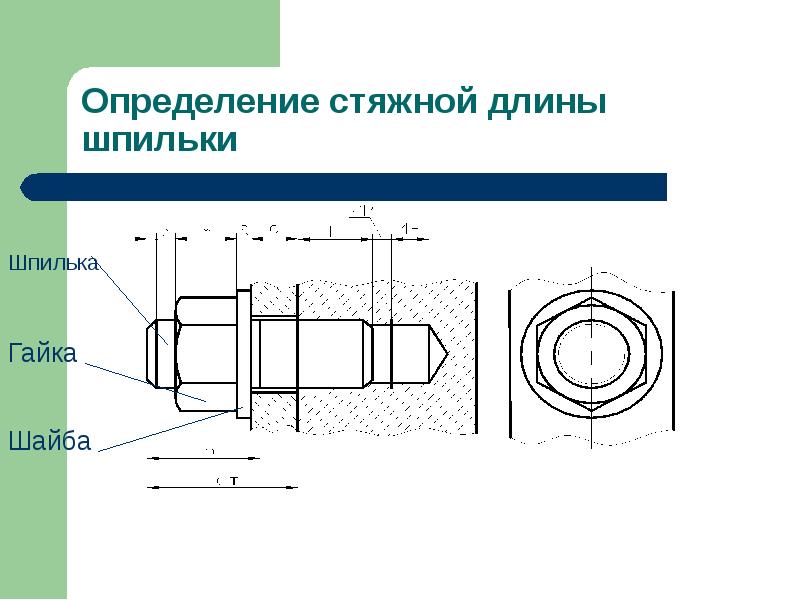

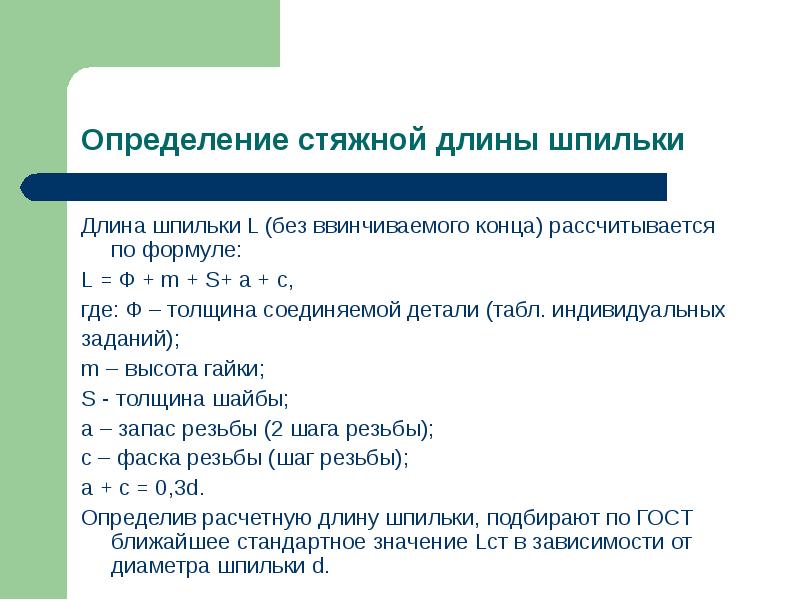

Длина шпильки L (без ввинчиваемого конца) рассчитывается по формуле: Длина шпильки L (без ввинчиваемого конца) рассчитывается по формуле: L = Ф + m + S+ a + c, где: Ф – толщина соединяемой детали (табл. индивидуальных заданий); m – высота гайки; S - толщина шайбы; а – запас резьбы (2 шага резьбы); c – фаска резьбы (шаг резьбы); а + с = 0,3d. Определив расчетную длину шпильки, подбирают по ГОСТ ближайшее стандартное значение Lст в зависимости от диаметра шпильки d.

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Винт – стандартное изделие цилиндрической формы, с резьбой на одном конце и головкой, различной формы, на другом. Конструкцию и размеры винтов с цилиндрической и полукруглой головкой определяют ГОСТ 1491 – 80 и ГОСТ 17437 – 80. Винт – стандартное изделие цилиндрической формы, с резьбой на одном конце и головкой, различной формы, на другом. Конструкцию и размеры винтов с цилиндрической и полукруглой головкой определяют ГОСТ 1491 – 80 и ГОСТ 17437 – 80.

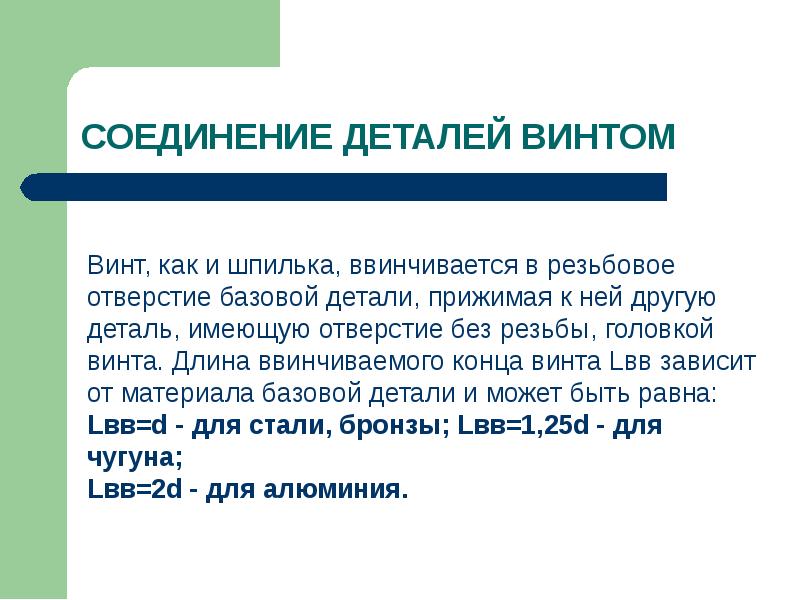

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

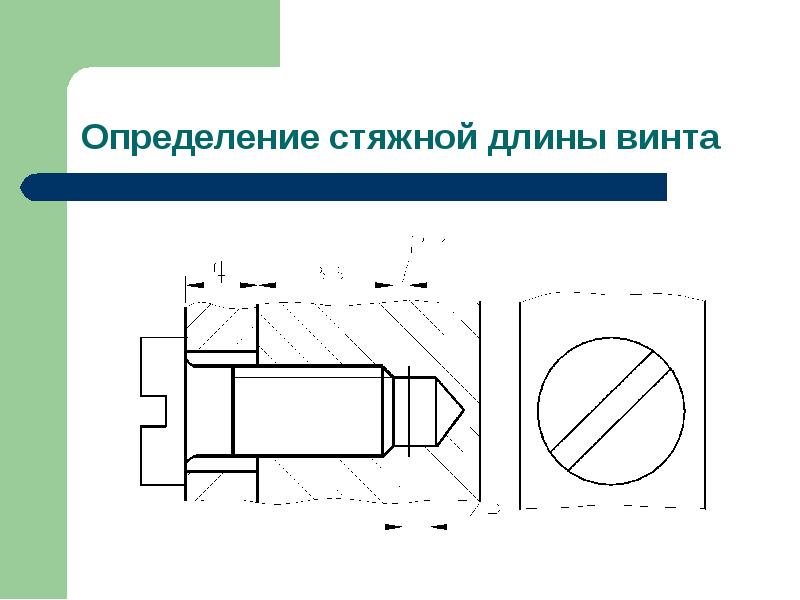

Расчетная длина винта определяется по формуле: Расчетная длина винта определяется по формуле: L = Ф + Lвв; где: Ф – толщина присоединяемой детали; Определив расчетную длину винта, подбирают по ГОСТ ближайшее стандартное значение длины винта Lст.

Слайд 39

Описание слайда:

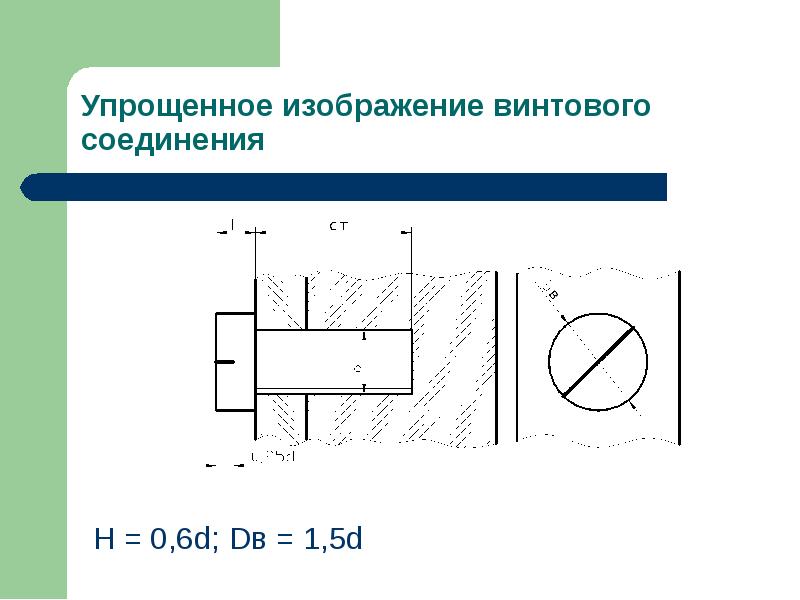

H = 0,6d; Dв = 1,5d H = 0,6d; Dв = 1,5d

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

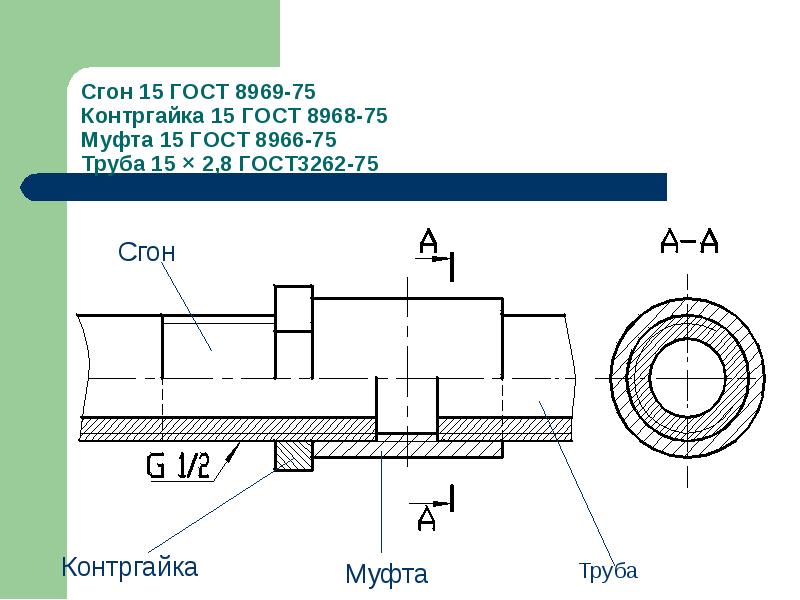

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

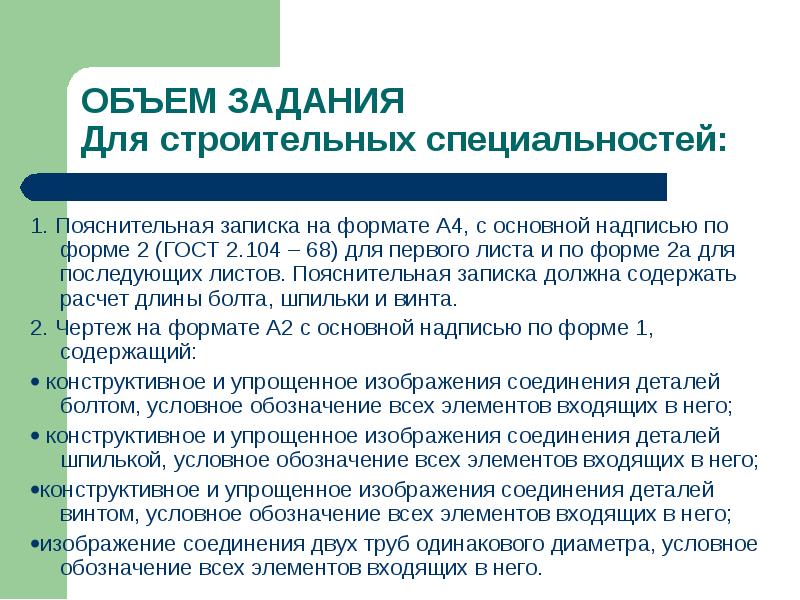

1. Пояснительная записка на формате А4, с основной надписью по форме 2 (ГОСТ 2.104 – 68) для первого листа и по форме 2а для последующих листов. Пояснительная записка должна содержать расчет длины болта, шпильки и винта. 1. Пояснительная записка на формате А4, с основной надписью по форме 2 (ГОСТ 2.104 – 68) для первого листа и по форме 2а для последующих листов. Пояснительная записка должна содержать расчет длины болта, шпильки и винта. 2. Чертеж на формате А2 с основной надписью по форме 1, содержащий:  конструктивное и упрощенное изображения соединения деталей болтом, условное обозначение всех элементов входящих в него;  конструктивное и упрощенное изображения соединения деталей шпилькой, условное обозначение всех элементов входящих в него; конструктивное и упрощенное изображения соединения деталей винтом, условное обозначение всех элементов входящих в него; изображение соединения двух труб одинакового диаметра, условное обозначение всех элементов входящих в него.

Слайд 44

Описание слайда:

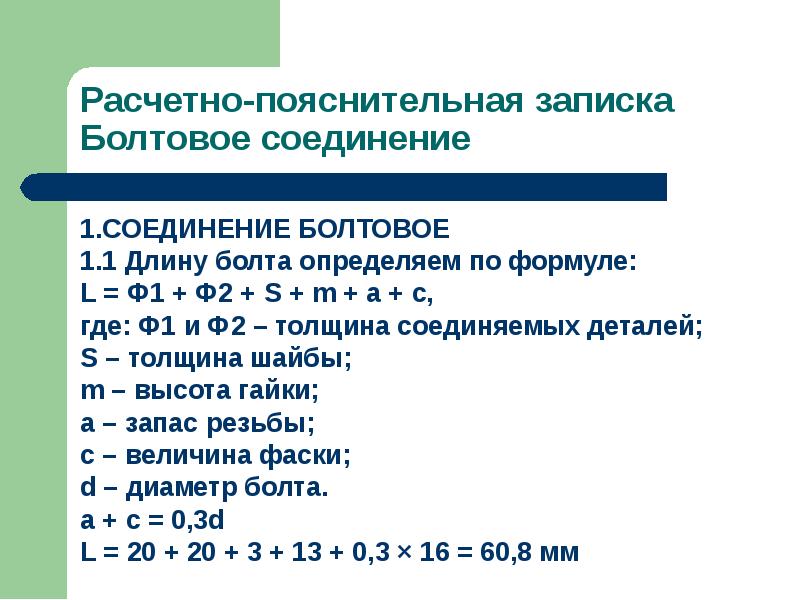

1.СОЕДИНЕНИЕ БОЛТОВОЕ 1.СОЕДИНЕНИЕ БОЛТОВОЕ 1.1 Длину болта определяем по формуле: L = Ф1 + Ф2 + S + m + a + c, где: Ф1 и Ф2 – толщина соединяемых деталей; S – толщина шайбы; m – высота гайки; a – запас резьбы; c – величина фаски; d – диаметр болта. a + с = 0,3d L = 20 + 20 + 3 + 13 + 0,3 × 16 = 60,8 мм

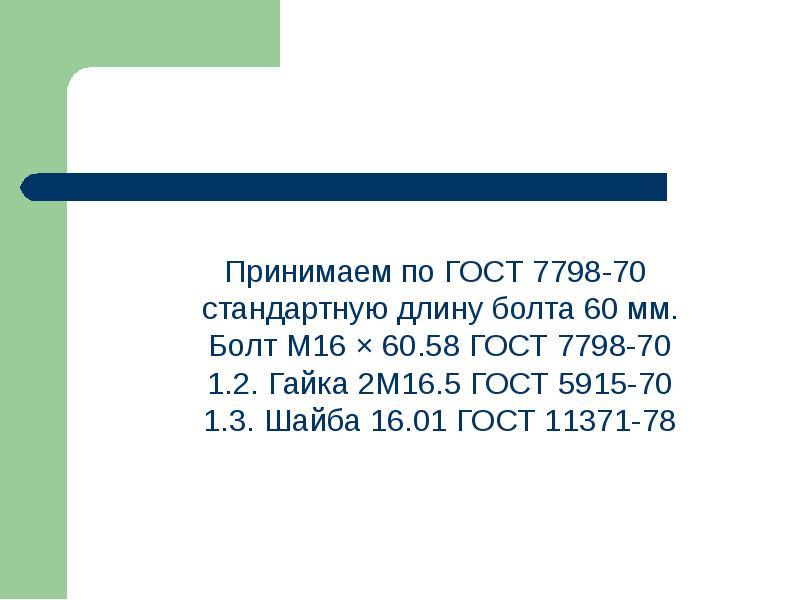

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

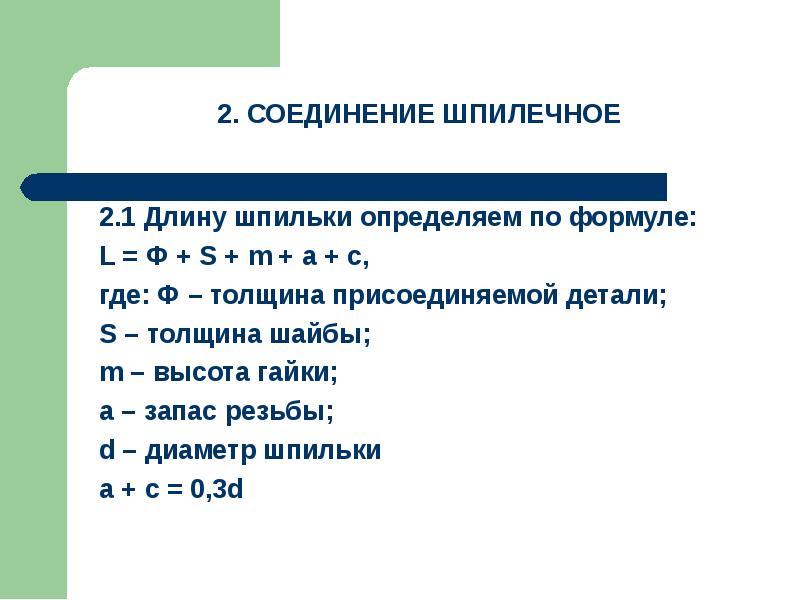

2. СОЕДИНЕНИЕ ШПИЛЕЧНОЕ 2. СОЕДИНЕНИЕ ШПИЛЕЧНОЕ 2.1 Длину шпильки определяем по формуле: L = Ф + S + m + a + c, где: Ф – толщина присоединяемой детали; S – толщина шайбы; m – высота гайки; a – запас резьбы; d – диаметр шпильки a + с = 0,3d

Слайд 47

Описание слайда:

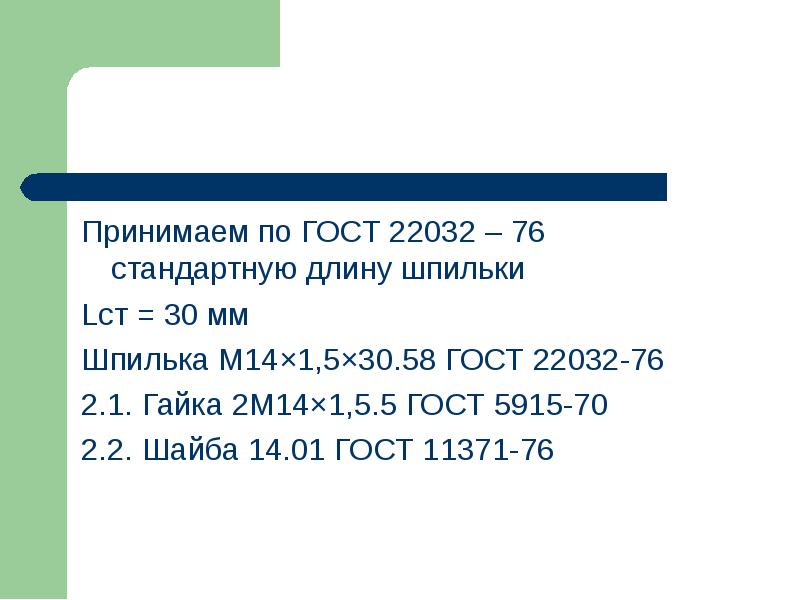

Принимаем по ГОСТ 22032 – 76 стандартную длину шпильки Принимаем по ГОСТ 22032 – 76 стандартную длину шпильки Lcт = 30 мм Шпилька М14×1,5×30.58 ГОСТ 22032-76 2.1. Гайка 2М14×1,5.5 ГОСТ 5915-70 2.2. Шайба 14.01 ГОСТ 11371-76

Слайд 48

Описание слайда:

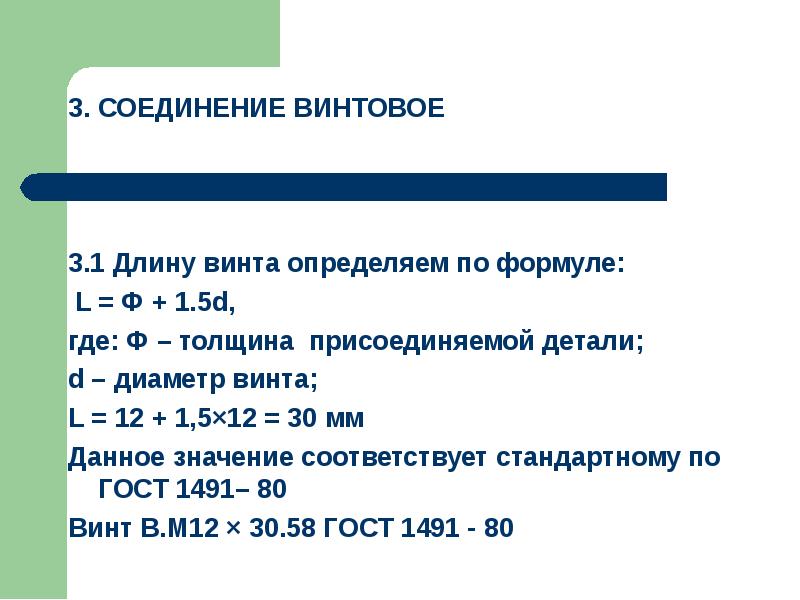

3. СОЕДИНЕНИЕ ВИНТОВОЕ 3. СОЕДИНЕНИЕ ВИНТОВОЕ 3.1 Длину винта определяем по формуле: L = Ф + 1.5d, где: Ф – толщина присоединяемой детали; d – диаметр винта; L = 12 + 1,5×12 = 30 мм Данное значение соответствует стандартному по ГОСТ 1491– 80 Винт В.М12 × 30.58 ГОСТ 1491 - 80
