Вы можете ознакомиться и скачать презентацию на тему Сортовой прокат. Доклад-сообщение содержит 11 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

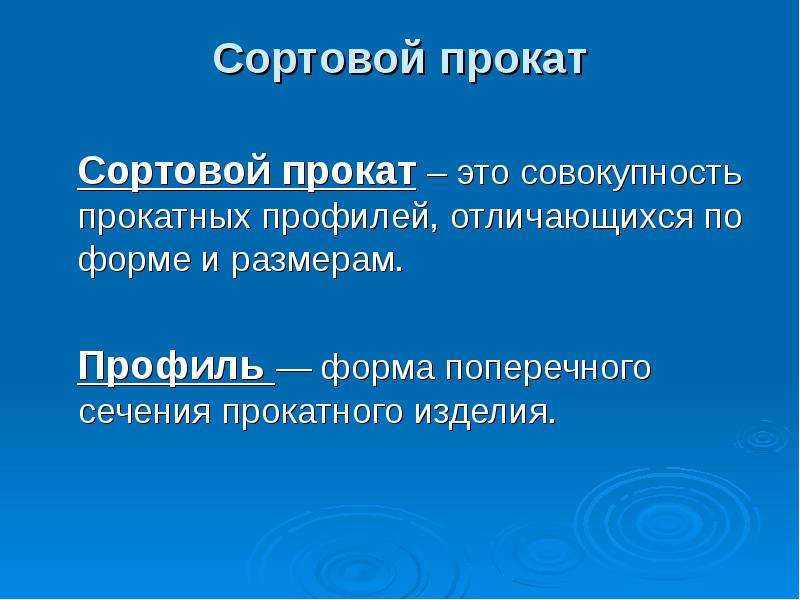

Сортовой прокат Сортовой прокат – это совокупность прокатных профилей, отличающихся по форме и размерам. Профиль — форма поперечного сечения прокатного изделия.

Слайд 3

Описание слайда:

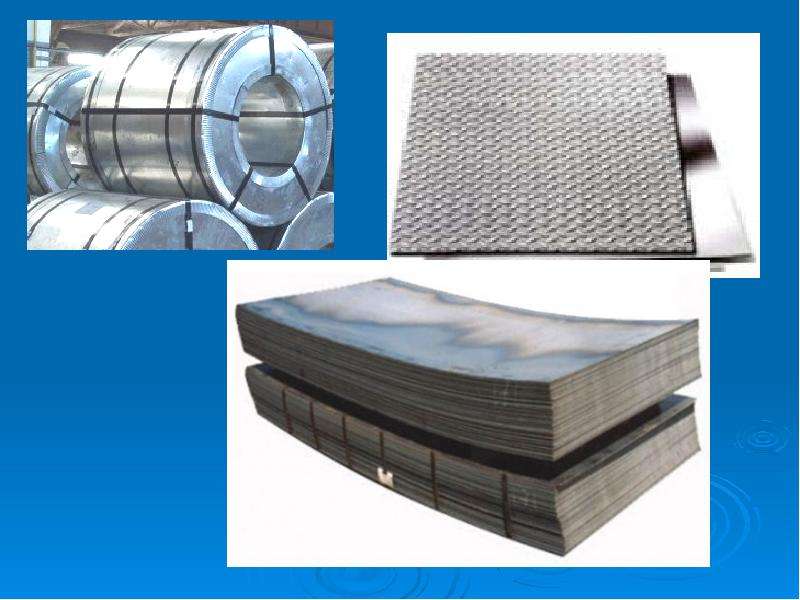

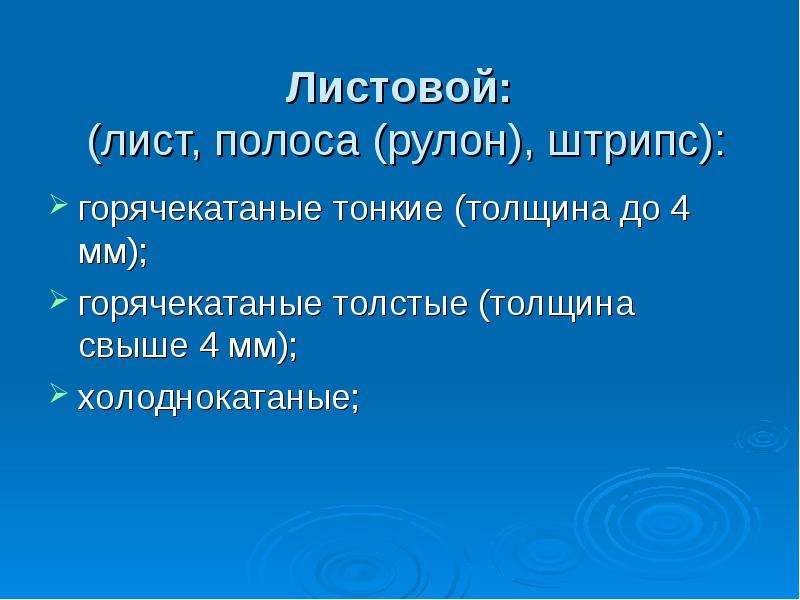

Листовой: (лист, полоса (рулон), штрипс): горячекатаные тонкие (толщина до 4 мм); горячекатаные толстые (толщина свыше 4 мм); холоднокатаные;

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

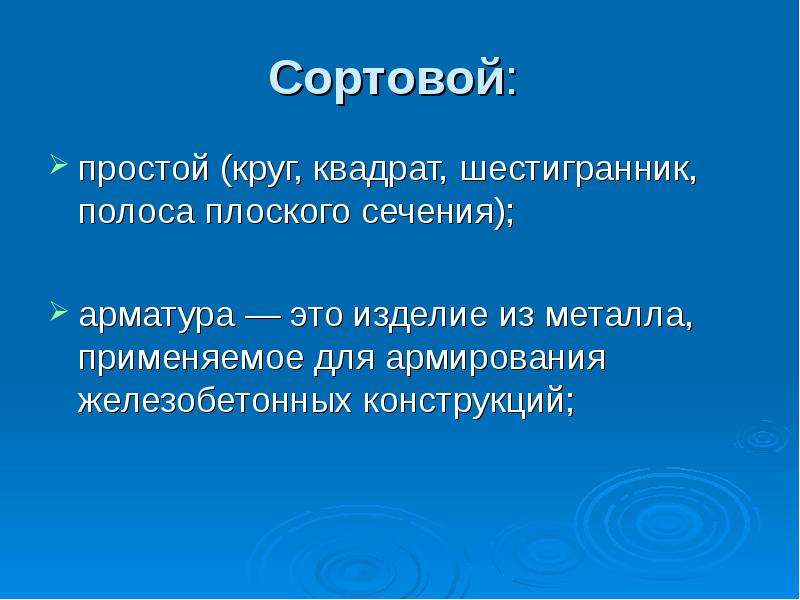

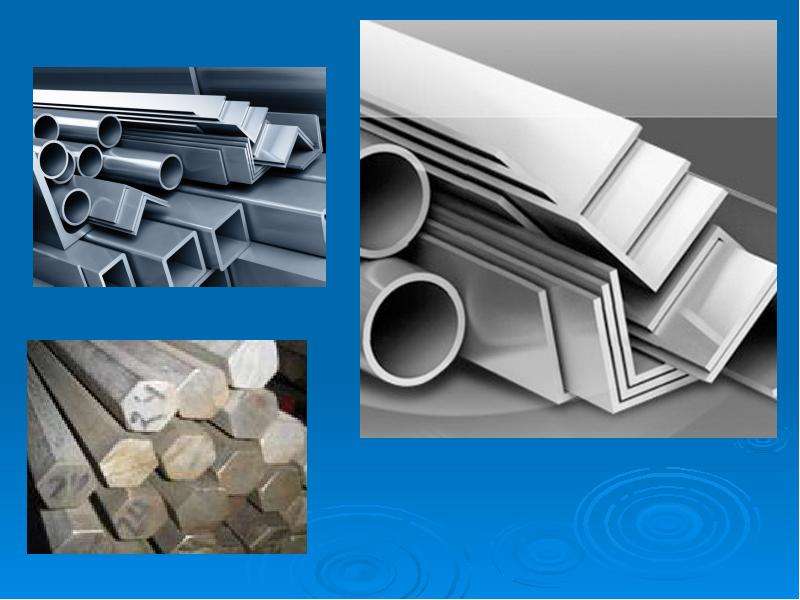

Сортовой: простой (круг, квадрат, шестигранник, полоса плоского сечения); арматура — это изделие из металла, применяемое для армирования железобетонных конструкций;

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

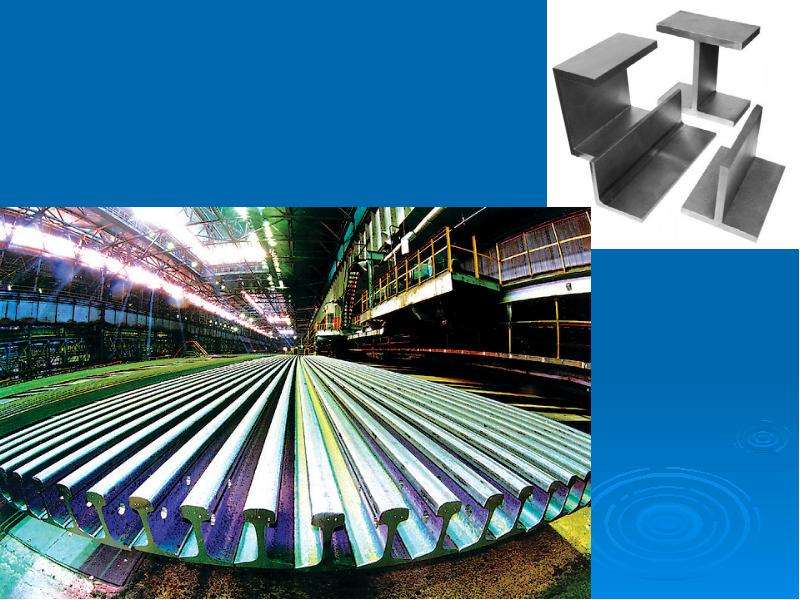

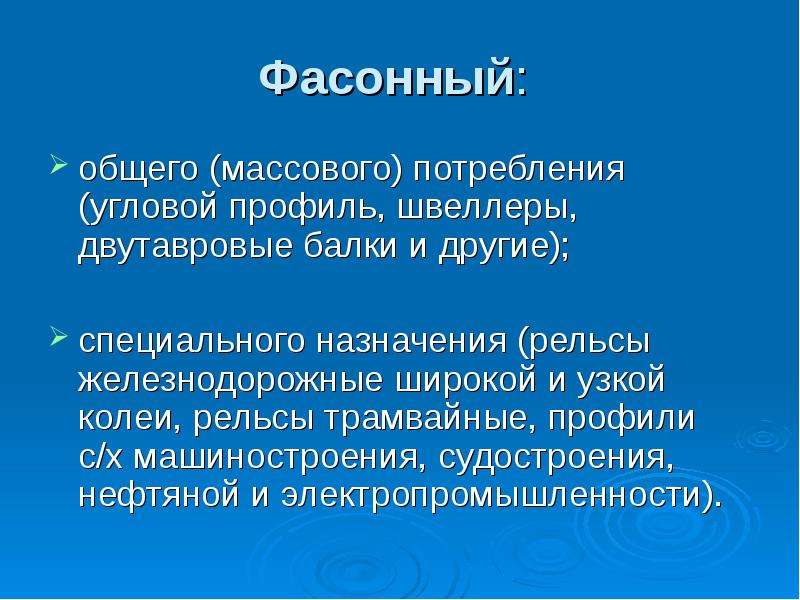

Фасонный: общего (массового) потребления (угловой профиль, швеллеры, двутавровые балки и другие); специального назначения (рельсы железнодорожные широкой и узкой колеи, рельсы трамвайные, профили с/х машиностроения, судостроения, нефтяной и электропромышленности).

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

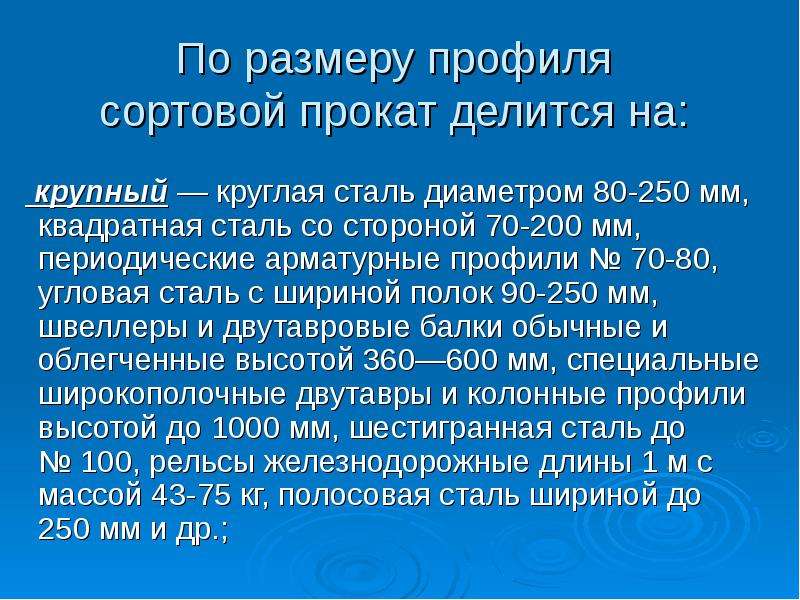

По размеру профиля сортовой прокат делится на: крупный — круглая сталь диаметром 80-250 мм, квадратная сталь со стороной 70-200 мм, периодические арматурные профили № 70-80, угловая сталь с шириной полок 90-250 мм, швеллеры и двутавровые балки обычные и облегченные высотой 360—600 мм, специальные широкополочные двутавры и колонные профили высотой до 1000 мм, шестигранная сталь до № 100, рельсы железнодорожные длины 1 м с массой 43-75 кг, полосовая сталь шириной до 250 мм и др.;

Слайд 10

Описание слайда:

средний — круглые диаметра 32-75 мм, квадратные со стороной 32-65 мм и шестигранные до № 70, стальной периодический арматурный профиль № 32-60, двутавровые балки высотой до 300 мм, швеллеры высотой от 100—300 мм, рельсы узкой колеи Р18-Р24, штрипсы сечением до 8×145 мм, разнообразные фасонные профили отраслевого назначения и др; средний — круглые диаметра 32-75 мм, квадратные со стороной 32-65 мм и шестигранные до № 70, стальной периодический арматурный профиль № 32-60, двутавровые балки высотой до 300 мм, швеллеры высотой от 100—300 мм, рельсы узкой колеи Р18-Р24, штрипсы сечением до 8×145 мм, разнообразные фасонные профили отраслевого назначения и др;

Слайд 11

Описание слайда:

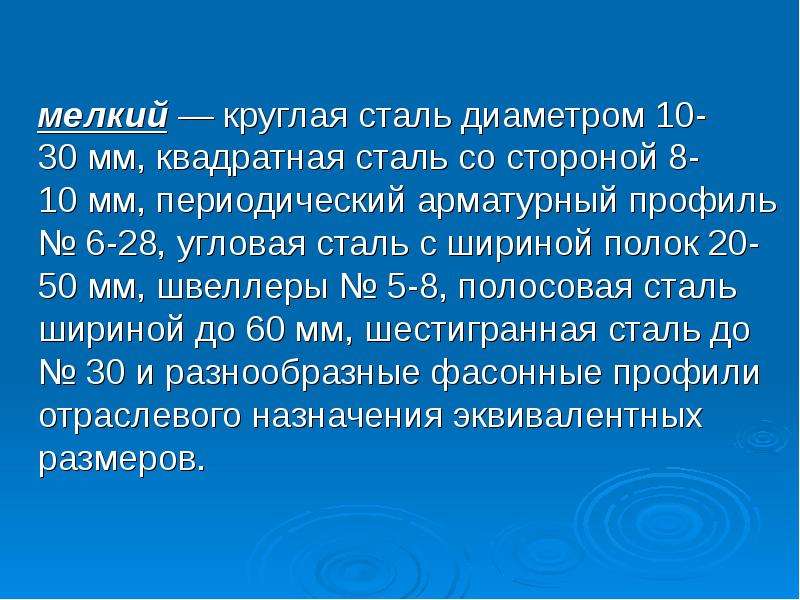

мелкий — круглая сталь диаметром 10-30 мм, квадратная сталь со стороной 8-10 мм, периодический арматурный профиль № 6-28, угловая сталь с шириной полок 20-50 мм, швеллеры № 5-8, полосовая сталь шириной до 60 мм, шестигранная сталь до № 30 и разнообразные фасонные профили отраслевого назначения эквивалентных размеров. мелкий — круглая сталь диаметром 10-30 мм, квадратная сталь со стороной 8-10 мм, периодический арматурный профиль № 6-28, угловая сталь с шириной полок 20-50 мм, швеллеры № 5-8, полосовая сталь шириной до 60 мм, шестигранная сталь до № 30 и разнообразные фасонные профили отраслевого назначения эквивалентных размеров.
