Слайд 1

Описание слайда:

Содержание и методы канонического проектирования ЭИС Лекция 4.Тема 1

Слайд 2

Описание слайда:

Учебные вопросы Состав и содержание работ на стадии технорабочего проектирования Состав и содержание работ на стадиях внедрения, эксплуатации и сопровождения проекта

Слайд 3

Описание слайда:

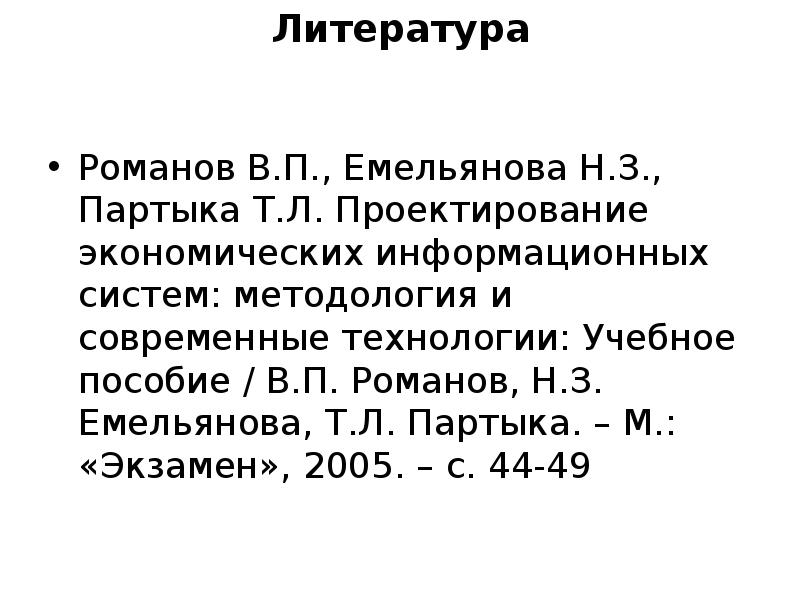

Литература Романов В.П., Емельянова Н.З., Партыка Т.Л. Проектирование экономических информационных систем: методология и современные технологии: Учебное пособие / В.П. Романов, Н.З. Емельянова, Т.Л. Партыка. – М.: «Экзамен», 2005. – с. 44-49

Слайд 4

Описание слайда:

Первый учебный вопрос Состав и содержание работ на стадии технорабочего проектирования Работы на стадии «Технорабочего проектирования» выполняются на основе утвержденного «Технического задания». Разрабатываются: основные положения проектируемой системы, принципы ее функционирования и взаимодействия с другими системами; определяется структура системы; разрабатываются проектные решения по обеспечивающим частям системы.

Слайд 5

Описание слайда:

1 этап «Технорабочего проектирования» Осуществляется: логическая проработка функциональной и системной архитектуры ЭИС, строится несколько вариантов всех компонентов системы; проводится оценка вариантов по показателям: стоимости, трудоемкости, достоверности получаемых результатов составляется «Технический проект» системы.

Слайд 6

Описание слайда:

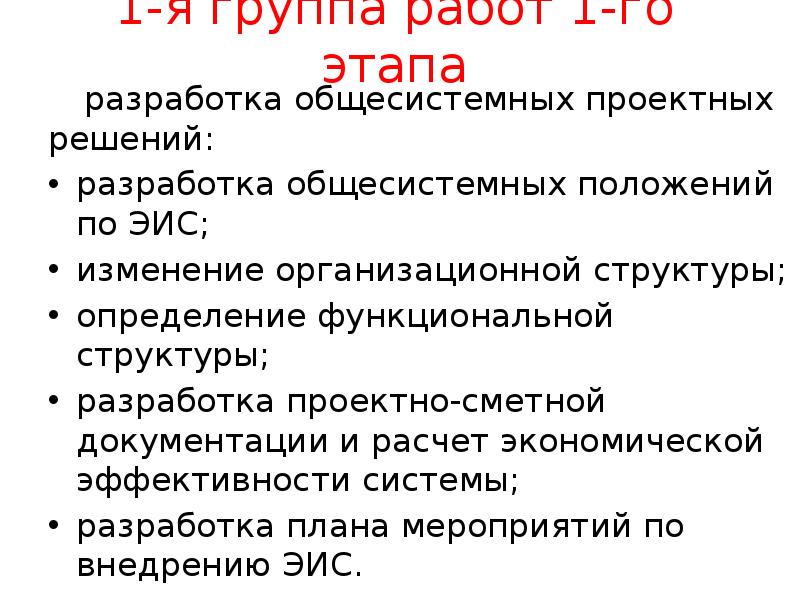

1-я группа работ 1-го этапа разработка общесистемных проектных решений: разработка общесистемных положений по ЭИС; изменение организационной структуры; определение функциональной структуры; разработка проектно-сметной документации и расчет экономической эффективности системы; разработка плана мероприятий по внедрению ЭИС.

Слайд 7

Описание слайда:

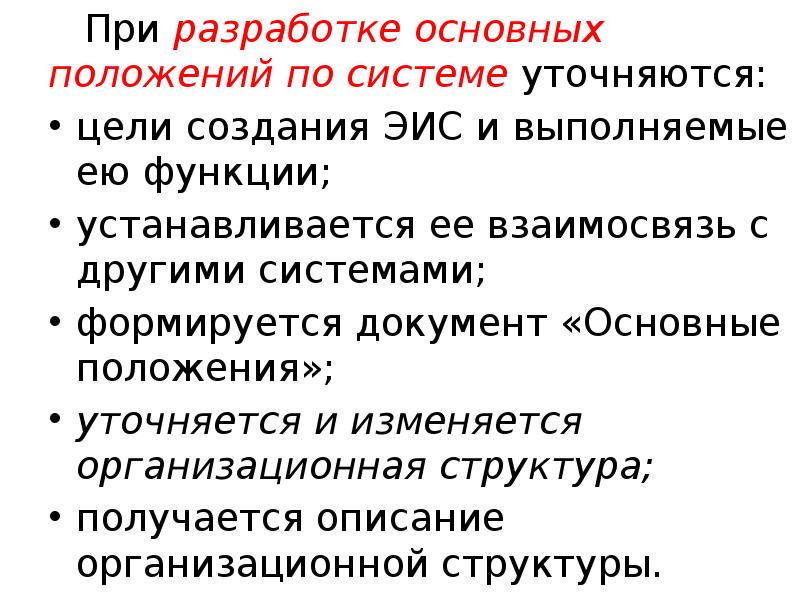

При разработке основных положений по системе уточняются: При разработке основных положений по системе уточняются: цели создания ЭИС и выполняемые ею функции; устанавливается ее взаимосвязь с другими системами; формируется документ «Основные положения»; уточняется и изменяется организационная структура; получается описание организационной структуры.

Слайд 8

Описание слайда:

Наиболее принципиальной в данном комплексе работ является разработка функциональной архитектуры ЭИС на базе принципов выделения функциональных подсистем (модулей, контуров): Наиболее принципиальной в данном комплексе работ является разработка функциональной архитектуры ЭИС на базе принципов выделения функциональных подсистем (модулей, контуров): предметного, функционального, смешанного (предметно-функционального), проблемного.

Слайд 9

Описание слайда:

2-я группа работ этапа технического проектирования разработка локальных проектных решений: разработка «Постановки задачи» для задач, входящих в состав каждой функциональной подсистемы, включающей основные компоненты описания задачи и служащей основанием для разработки проектных решений по задаче; проектирование форм входных и выходных документов, системы ведения документов и макетов экранных форм документов;

Слайд 10

Описание слайда:

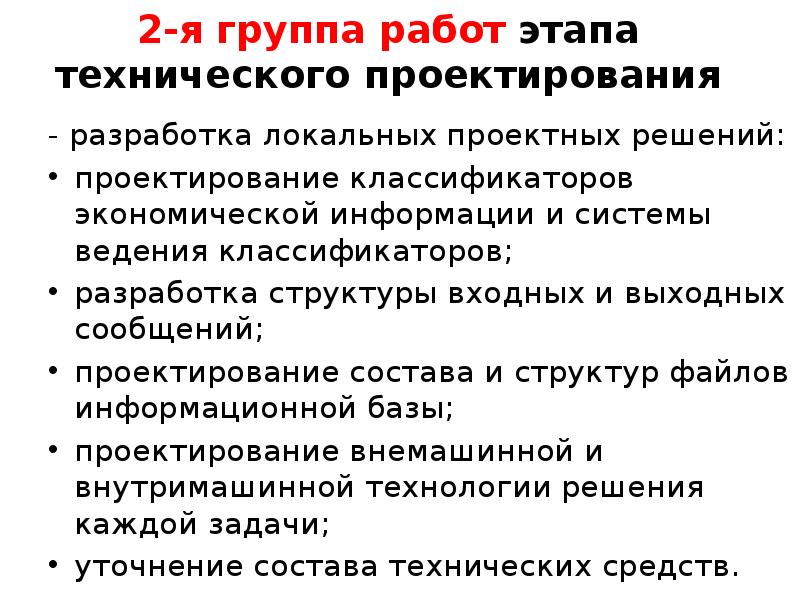

2-я группа работ этапа технического проектирования - разработка локальных проектных решений: проектирование классификаторов экономической информации и системы ведения классификаторов; разработка структуры входных и выходных сообщений; проектирование состава и структур файлов информационной базы; проектирование внемашинной и внутримашинной технологии решения каждой задачи; уточнение состава технических средств.

Слайд 11

Описание слайда:

Постановка задачи Содержит: характеристику задачи; описание выходной информации; описание входной информации.

Слайд 12

Описание слайда:

Характеристика задачи описание цели и назначения решения конкретной задачи; перечень функций и процессов, реализуемых решаемой задачей; характеристика организационной и технико-экономической сущности задачи; обоснование целесообразности автоматизации решения задачи; указание перечня объектов, для которых решается задача; описание процедур решения задачи; указание периодичности решения задачи и требований к организации сбора первичных данных; описание связей с другими задачами.

Слайд 13

Описание слайда:

Цели автоматизации решения задачи получение определенных значений экономического эффекта в сфере управления какими-либо процессами системы или снижение стоимостных и трудовых затрат на обработку информации; улучшение качества и достоверности получаемой информации; повышение оперативности ее обработки, получение косвенного и прямого эффекта от внедрения данной задачи.

Слайд 14

Описание слайда:

Экономическая сущность решаемой задачи состав экономических показателей, рассчитываемых при ее решении; документы, в которые заносятся эти показатели, перечень исходных показателей, необходимых для получения результатных данных и наименования тех первичных документов, в которых они содержатся.

Слайд 15

Описание слайда:

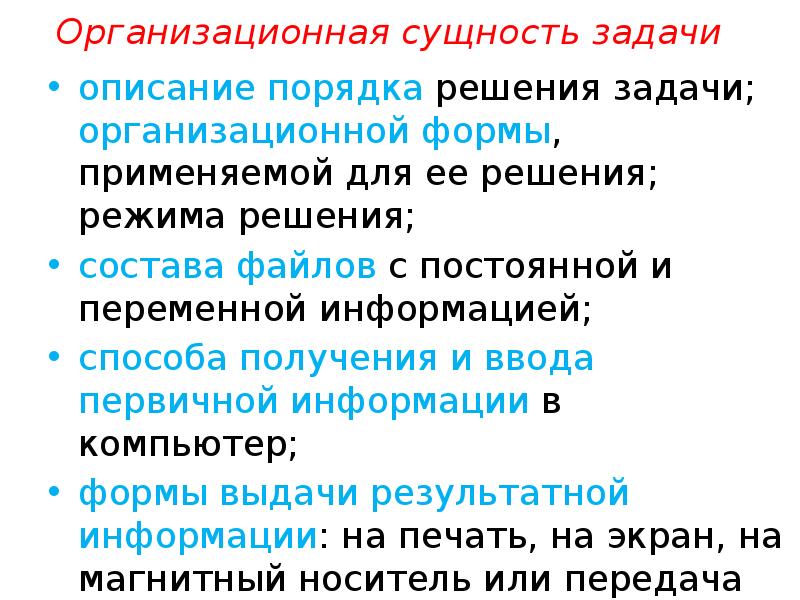

Организационная сущность задачи описание порядка решения задачи; организационной формы, применяемой для ее решения; режима решения; состава файлов с постоянной и переменной информацией; способа получения и ввода первичной информации в компьютер; формы выдачи результатной информации: на печать, на экран, на магнитный носитель или передача по каналам связи.

Слайд 16

Описание слайда:

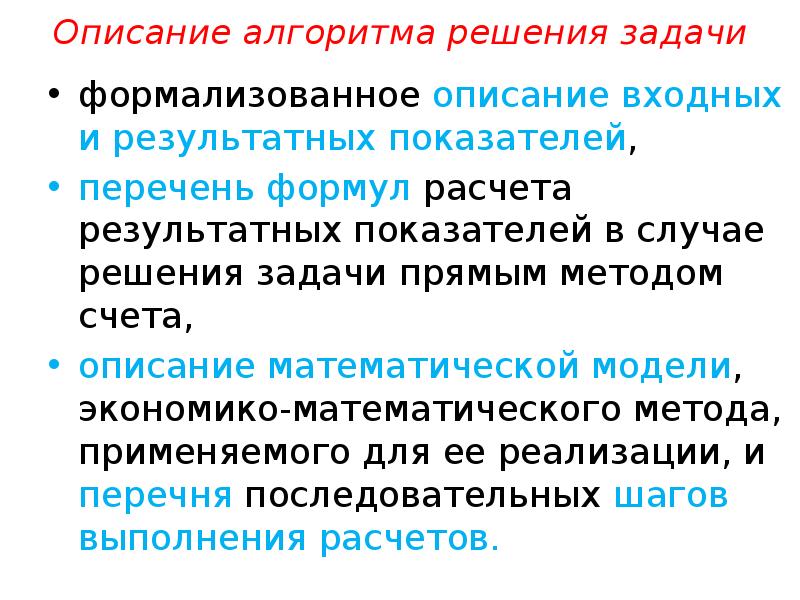

Описание алгоритма решения задачи формализованное описание входных и результатных показателей, перечень формул расчета результатных показателей в случае решения задачи прямым методом счета, описание математической модели, экономико-математического метода, применяемого для ее реализации, и перечня последовательных шагов выполнения расчетов.

Слайд 17

Описание слайда:

Описание алгоритма решения задачи периодичность решения задачи регламент выдачи результатных документов, требования к организации сбора исходных данных, т.е. к способу и техническим средствам съема, регистрации, сбора и передачи данных для обработки. описание связи задачи с другими задачами функциональной подсистемы, в которую она входит, а также с задачами других подсистем или с внешней средой.

Слайд 18

Описание слайда:

Описание выходной информации включает в себя: Описание выходной информации включает в себя: перечень и описание выходных сообщений, документов; перечень структурных единиц информации; периодичность возникновения и сроки получения информации; наименование, идентификатор по каждой форме документа.

Слайд 19

Описание слайда:

Описание входной информации состоит из: Описание входной информации состоит из: перечня входных сообщений; перечня структурных единиц информации; описания периодичности возникновения и сроков получения информации; наименования и идентификатора по каждой форме документа.

Слайд 20

Описание слайда:

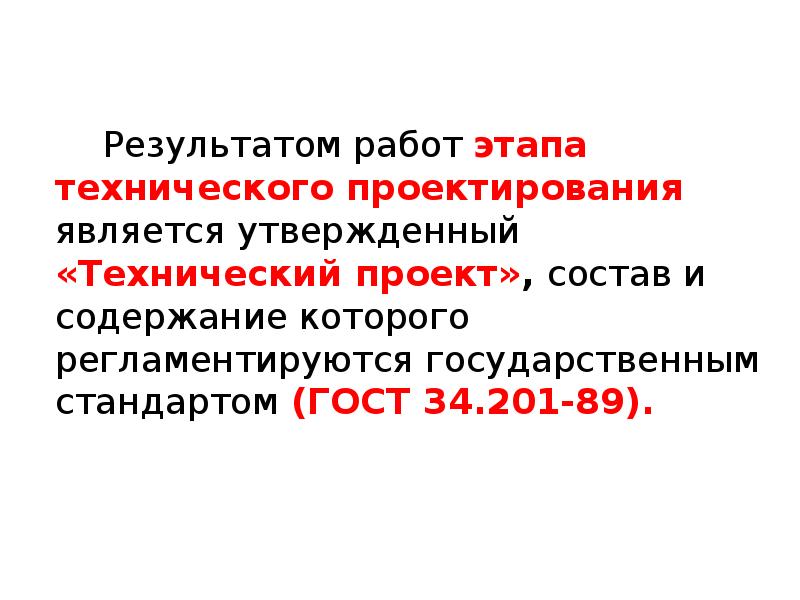

Результатом работ этапа технического проектирования является утвержденный «Технический проект», состав и содержание которого регламентируются государственным стандартом (ГОСТ 34.201-89). Результатом работ этапа технического проектирования является утвержденный «Технический проект», состав и содержание которого регламентируются государственным стандартом (ГОСТ 34.201-89).

Слайд 21

Описание слайда:

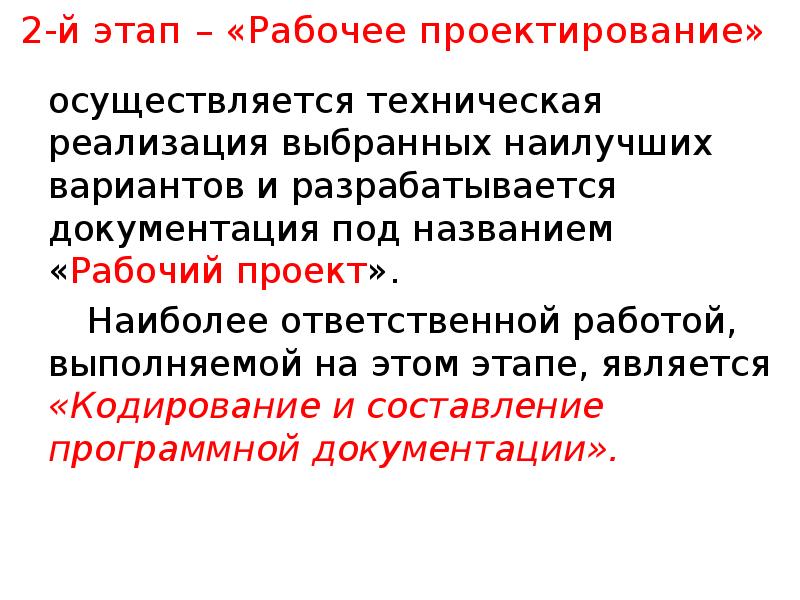

2-й этап – «Рабочее проектирование» осуществляется техническая реализация выбранных наилучших вариантов и разрабатывается документация под названием «Рабочий проект». Наиболее ответственной работой, выполняемой на этом этапе, является «Кодирование и составление программной документации».

Слайд 22

Описание слайда:

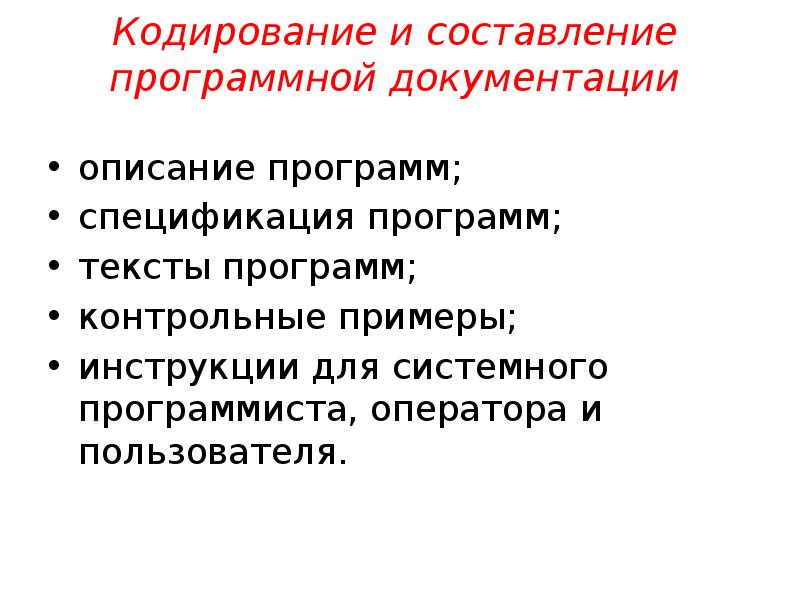

Кодирование и составление программной документации описание программ; спецификация программ; тексты программ; контрольные примеры; инструкции для системного программиста, оператора и пользователя.

Слайд 23

Описание слайда:

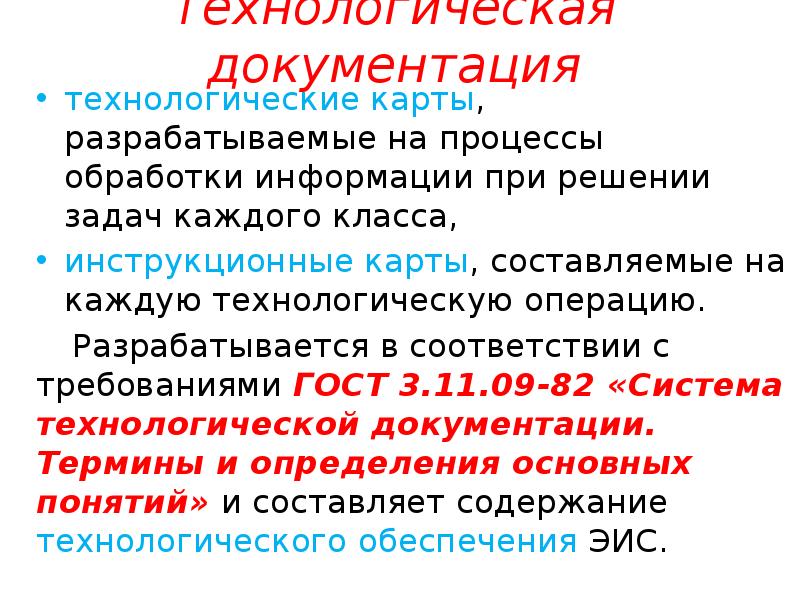

Технологическая документация технологические карты, разрабатываемые на процессы обработки информации при решении задач каждого класса, инструкционные карты, составляемые на каждую технологическую операцию. Разрабатывается в соответствии с требованиями ГОСТ 3.11.09-82 «Система технологической документации. Термины и определения основных понятий» и составляет содержание технологического обеспечения ЭИС.

Слайд 24

Описание слайда:

Работы этапа «Рабочее проектирование» «Разработка правовых инструкций», определяющих права и обязанности специалистов, работающих в условиях функционирования на предприятии компонентов ЭИС. «Оформление документации Рабочего проекта» согласно ГОСТам на операции.

Слайд 25

Описание слайда:

Второй учебный вопрос Состав и содержание работ на стадиях внедрения, эксплуатации и сопровождения проекта На стадии «Внедрение проекта» проводятся: подготовка и постепенное освоение разработанной проектной документации ЭИС заказчиками системы, осуществляется выявление частных и системных принципиальных недоработок в предлагаемом для внедрения проектном решении

Слайд 26

Описание слайда:

Методы внедрения последовательный - последовательно внедряется одна задача за другой; параллельный - все задачи внедряются во всех подсистемах одновременно; смешанный, согласно которому проектировщики, внедрив несколько подсистем первым методом и накопив опыт, приступают к параллельному внедрению остальных. Чаще всего используют смешанный метод внедрения проекта ЭИС.

Слайд 27

Описание слайда:

Этапы внедрения проекта подготовка объекта к внедрению; опытное внедрение; сдача проекта в промышленную эксплуатацию; эксплуатация и сопровождение проекта.

Слайд 28

Описание слайда:

Подготовка объекта к внедрению изменяется организационная структура объекта (предприятия); набираются кадры соответствующей квалификации в области обработки информации и эксплуатации системы и сопровождения проектной документации; оборудуется здание под установку вычислительной техники; закупается и устанавливается вычислительная техника с периферией;

Слайд 29

Описание слайда:

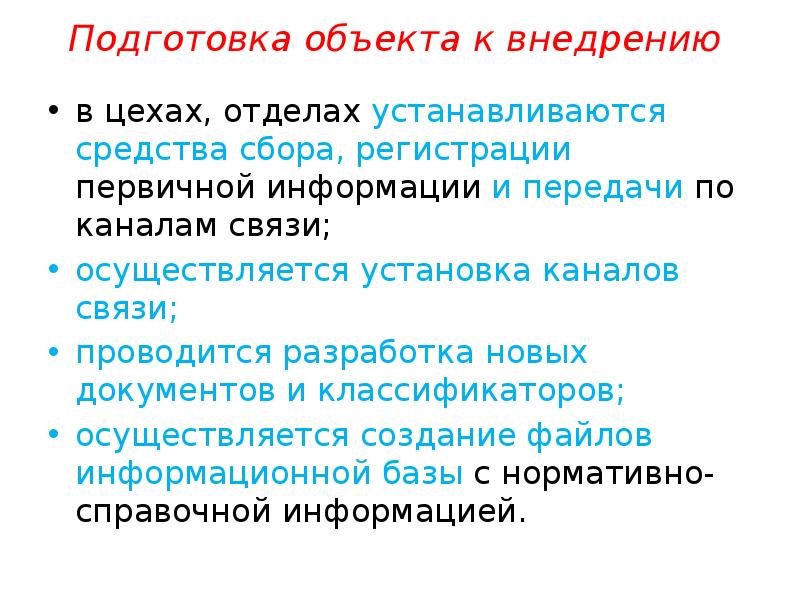

Подготовка объекта к внедрению в цехах, отделах устанавливаются средства сбора, регистрации первичной информации и передачи по каналам связи; осуществляется установка каналов связи; проводится разработка новых документов и классификаторов; осуществляется создание файлов информационной базы с нормативно-справочной информацией.

Слайд 30

Описание слайда:

В результате этапа реализуются положения: В результате этапа реализуются положения: «Технического проекта» в части «Плана мероприятий по внедрению», решения по техническому и информационному обеспечению, технологические и инструкционные материалы «Рабочего проекта». В результате выполнения этапа составляется «Акт готовности объекта к внедрению» проекта ЭИС. Затем формируется состав приемной комиссии, разрабатывается «Программа проведения опытного внедрения» и издается «Приказ о начале опытного внедрения».

Слайд 31

Описание слайда:

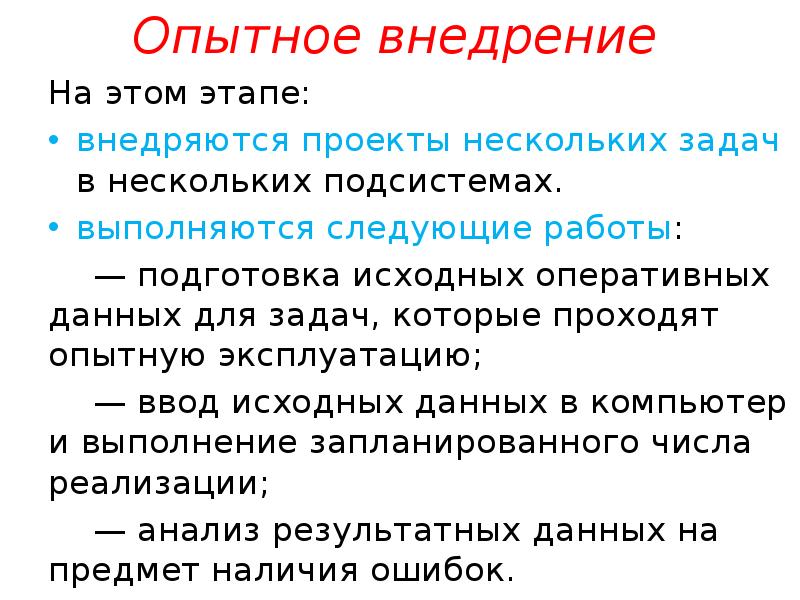

Опытное внедрение На этом этапе: внедряются проекты нескольких задач в нескольких подсистемах. выполняются следующие работы: — подготовка исходных оперативных данных для задач, которые проходят опытную эксплуатацию; — ввод исходных данных в компьютер и выполнение запланированного числа реализации; — анализ результатных данных на предмет наличия ошибок.

Слайд 32

Описание слайда:

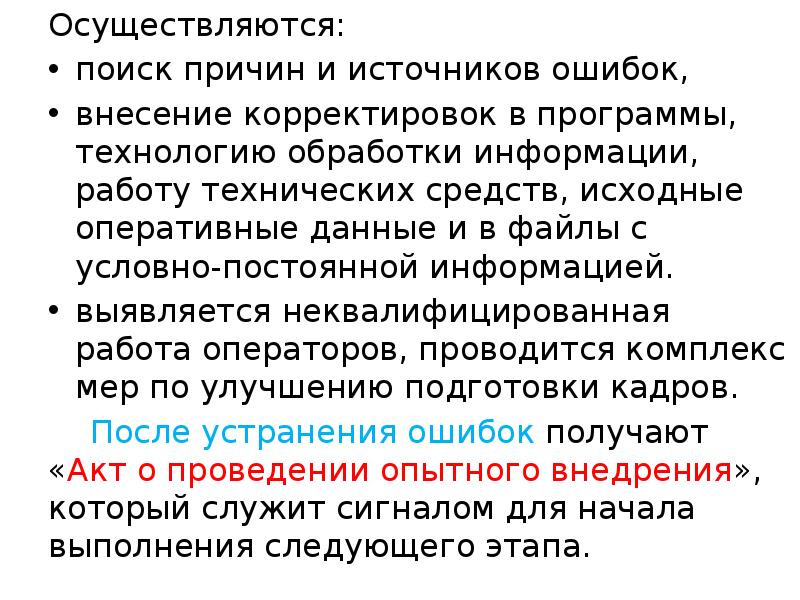

Осуществляются: Осуществляются: поиск причин и источников ошибок, внесение корректировок в программы, технологию обработки информации, работу технических средств, исходные оперативные данные и в файлы с условно-постоянной информацией. выявляется неквалифицированная работа операторов, проводится комплекс мер по улучшению подготовки кадров. После устранения ошибок получают «Акт о проведении опытного внедрения», который служит сигналом для начала выполнения следующего этапа.

Слайд 33

Описание слайда:

Сдача проекта в промышленную эксплуатацию используют документы: договорная документация; «Приказ на разработку ЭИС»; ТЭО и ТЗ; исправленный «Техно-рабочий проект»; «Приказ о начале промышленного внедрения»; «Программа проведения испытаний»; «Требования к научно-техническому уровню проекта системы».

Слайд 34

Описание слайда:

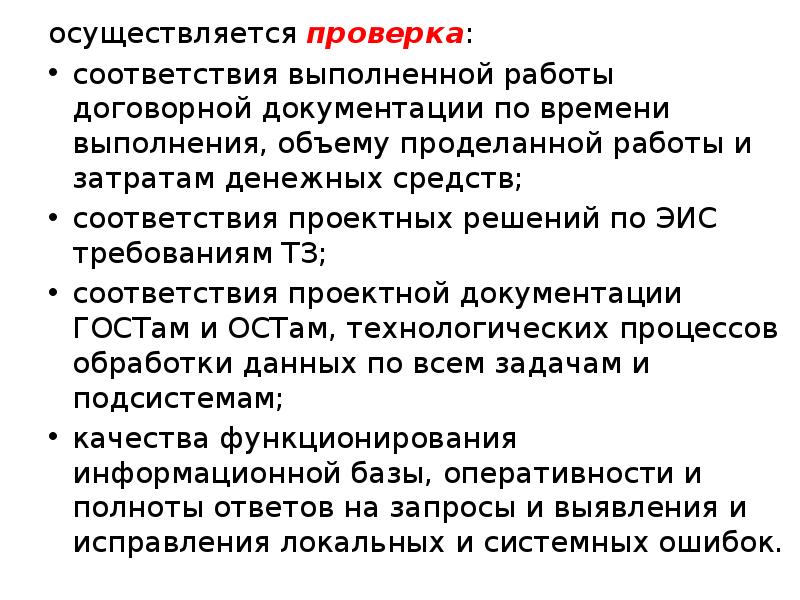

осуществляется проверка: осуществляется проверка: соответствия выполненной работы договорной документации по времени выполнения, объему проделанной работы и затратам денежных средств; соответствия проектных решений по ЭИС требованиям ТЗ; соответствия проектной документации ГОСТам и ОСТам, технологических процессов обработки данных по всем задачам и подсистемам; качества функционирования информационной базы, оперативности и полноты ответов на запросы и выявления и исправления локальных и системных ошибок.

Слайд 35

Описание слайда:

Приемная комиссия определяет: Приемная комиссия определяет: научно-технический уровень проекта, возможности расширения проектных решений за счет включения новых компонентов. Осуществляется: доработка «Техно-рабочего проекта» за счет выявления системных и локальных ошибок, составляется «Акт сдачи проекта в промышленную эксплуатацию».

Слайд 36

Описание слайда:

Эксплуатация и сопровождение проекта выполняются работы: эксплуатация проекта; сопровождение и модернизация проекта. Решается вопрос о том, чьими силами (персоналом объекта-заказчика или организации-разработчика) будут осуществляться эксплуатация и сопровождение проекта, и в случае выбора второго варианта заключается «Договор о сопровождении проекта».

Слайд 37

Описание слайда:

Эксплуатация проекта Осуществляются: исправления в работе всех частей системы при возникновении сбоев, регистрация этих случаев в журналах, отслеживание технико-экономических характеристик работы системы, накопление статистики о качестве работы всех компонентов системы.

Слайд 38

Описание слайда:

Сопровождение и модернизация проекта Выполняет создаваемая для этих целей комиссия: анализ собранного статистического материала, анализ соответствия параметров работы системы требованиям окружающей среды. Результаты анализа позволяют: сделать заключение о необходимости модернизации всего проекта или его частей; определить объемы доработок, сроки и стоимость выполнения этих работ с целью получения «Техно-рабочего проекта», прошедшего модернизацию.
