Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Совершенствование контрольно-надзорных мероприятий по промышленной безопасности опасных производственных объектов. Доклад-сообщение содержит 72 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

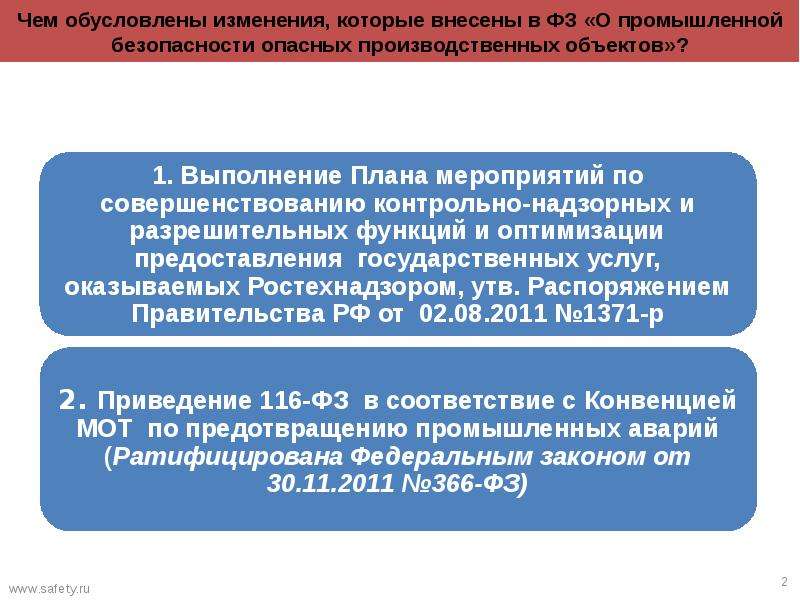

Чем обусловлены изменения, которые внесены в ФЗ «О промышленной безопасности опасных производственных объектов»?

Слайд 3

Описание слайда:

Основная цель изменений в законодательстве в области промышленной безопасности (ФЗ-116) - внедрение более гибкого надзора, основанном на риск-ориентированном подходе и направленного в т.ч. на: - устранение избыточных административных барьеров для бизнеса; - создание стимулов к модернизации отечественной экономики. Наиболее важные изменения касаются: идентификации и регистрации ОПО, связанные с введением 4-х классов ОПО; лицензирования (для взрывопожароопасных и химически опасных ОПО два лицензируемых вида деятельности будут объединены в один – «эксплуатация взрывопожароопасных и химически опасных ОПО I, II и III классов опасности»); выдачи разрешений на применение технических устройств на ОПО (с 1.01.2014 вступят изменения в статью 7 ФЗ-116, согласно которым будет окончательно упразднена "переходная" функция Ростехнадзора по выдаче разрешений на применение технических устройств на ОПО); экспертизы промышленной безопасности (исключено требование о проведении экспертиз промышленной безопасности документации на капитальный ремонт ОПО, а также «иных документов», связанных с эксплуатацией ОПО); декларации промышленной безопасности; разработки систем управления промышленной безопасностью, разработки ОБОСНОВАНИЯ БЕЗОПАСНОСТИ ОПО.

Слайд 4

Описание слайда:

МЕТОДЫ РЕГУЛИРОВАНИЯ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ И КЛАССЫ ОПО

Слайд 5

Описание слайда:

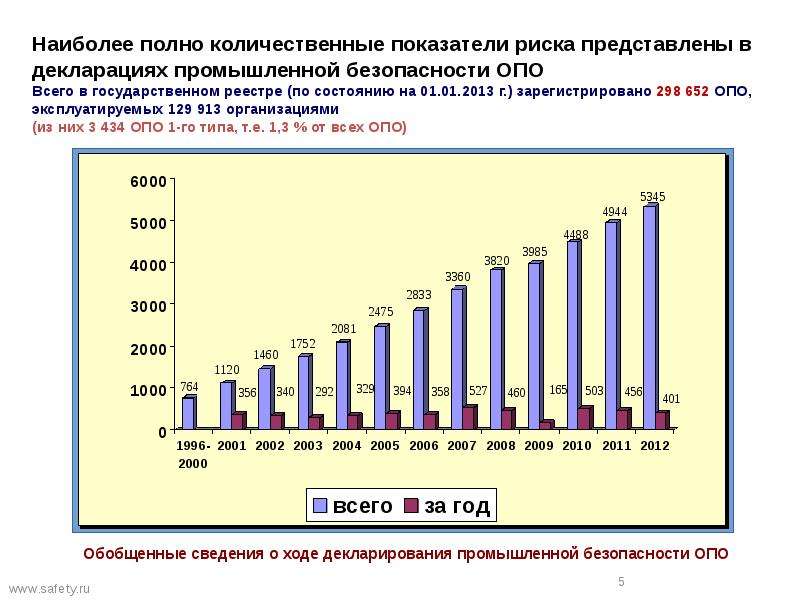

Наиболее полно количественные показатели риска представлены в декларациях промышленной безопасности ОПО Всего в государственном реестре (по состоянию на 01.01.2013 г.) зарегистрировано 298 652 ОПО, эксплуатируемых 129 913 организациями (из них 3 434 ОПО 1-го типа, т.е. 1,3 % от всех ОПО)

Слайд 6

Описание слайда:

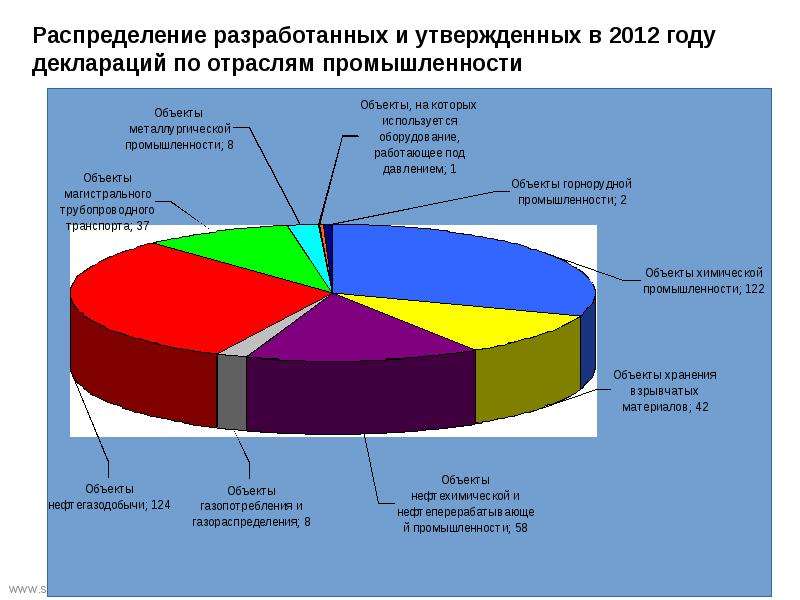

Распределение разработанных и утвержденных в 2012 году деклараций по отраслям промышленности

Слайд 7

Описание слайда:

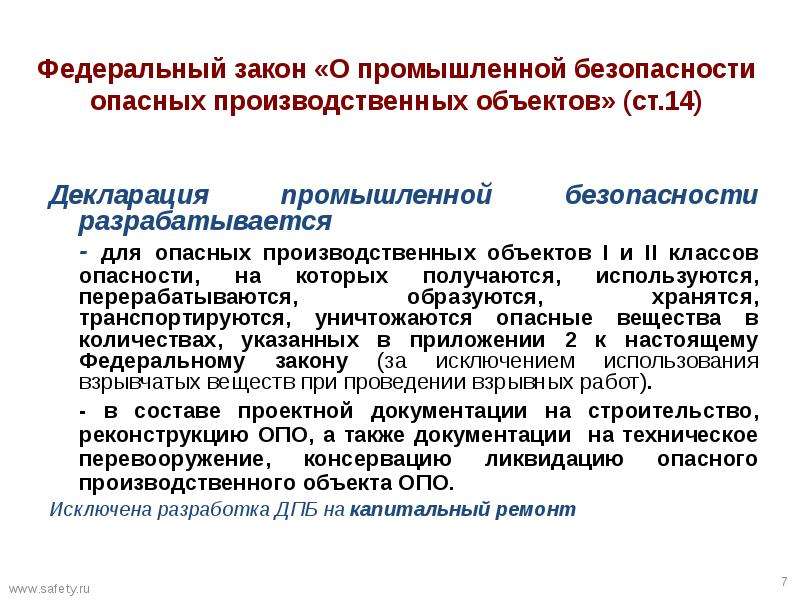

Федеральный закон «О промышленной безопасности опасных производственных объектов» (ст.14) Декларация промышленной безопасности разрабатывается - для опасных производственных объектов I и II классов опасности, на которых получаются, используются, перерабатываются, образуются, хранятся, транспортируются, уничтожаются опасные вещества в количествах, указанных в приложении 2 к настоящему Федеральному закону (за исключением использования взрывчатых веществ при проведении взрывных работ). - в составе проектной документации на строительство, реконструкцию ОПО, а также документации на техническое перевооружение, консервацию ликвидацию опасного производственного объекта ОПО. Исключена разработка ДПБ на капитальный ремонт

Слайд 8

Описание слайда:

Предельные количества опасных веществ, наличие которых на опасном производственном объекте является основанием для обязательной разработки декларации промышленной безопасности (приложение 2 к ФЗ №116, таблица 1)

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

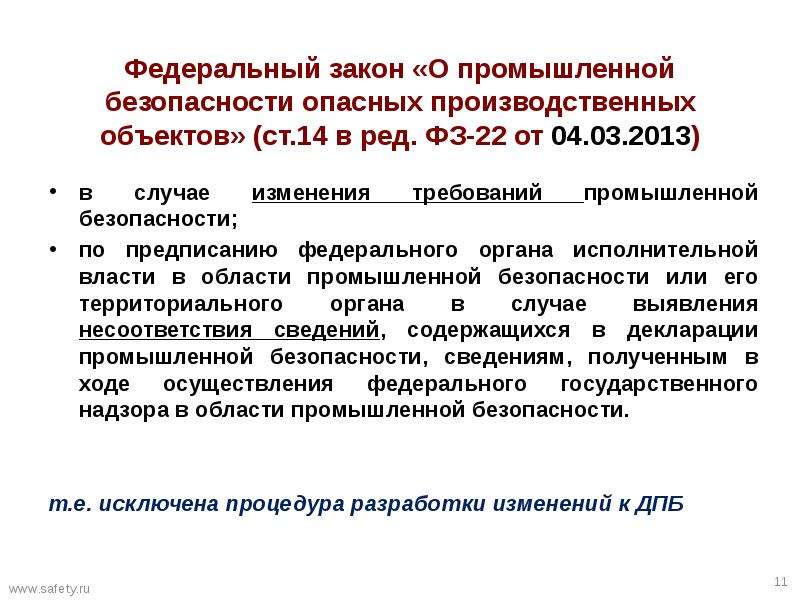

Федеральный закон «О промышленной безопасности опасных производственных объектов» (ст.14, в ред. ФЗ-22 от 04.03.2013 ) 3. Декларация промышленной безопасности находящегося в эксплуатации опасного производственного объекта разрабатывается вновь: в случае истечения 10 лет со дня внесения в реестр деклараций промышленной безопасности последней декларации промышленной безопасности; в случае изменения технологических процессов на опасном производственном объекте либо увеличения более чем на 20% количества опасных веществ, которые находятся или могут находиться на опасном производственном объекте.

Слайд 11

Описание слайда:

Федеральный закон «О промышленной безопасности опасных производственных объектов» (ст.14 в ред. ФЗ-22 от 04.03.2013) в случае изменения требований промышленной безопасности; по предписанию федерального органа исполнительной власти в области промышленной безопасности или его территориального органа в случае выявления несоответствия сведений, содержащихся в декларации промышленной безопасности, сведениям, полученным в ходе осуществления федерального государственного надзора в области промышленной безопасности. т.е. исключена процедура разработки изменений к ДПБ

Слайд 12

Описание слайда:

Ст. 3 Федерального закона «О промышленной безопасности опасных производственных объектов» (от 04.03.2013)

Слайд 13

Описание слайда:

Обоснование безопасности ОПО Обоснование — процедура проведения тех убедительных аргументов, или доводов, в силу которых следует принять к.-л. утверждение или концепцию (Словарь логики. ФЗ-116 (с изм. от 04.03.2013): Обоснование безопасности опасного производственного объекта ‑ документ, содержащий - сведения о результатах оценки риска аварии на опасном производственном объекте и связанной с ней угрозы, - условия безопасной эксплуатации опасного производственного объекта, - требования к эксплуатации, капитальному ремонту, консервации и ликвидации опасного производственного объекта. ТР: "обоснование безопасности" - документ, содержащий анализ риска, а также сведения из конструкторской, эксплуатационной, технологической документации о минимально необходимых мерах по обеспечению безопасности, сопровождающий машины и (или) оборудование на всех стадиях жизненного цикла и дополняемый сведениями о результатах оценки рисков на стадии эксплуатации после проведения ремонта (Технический регламент «О безопасности машин и оборудования», ГОСТ Р 54122-2010, ГОСТ Р 54122-2010, ГОСТ Р 53488-2009)

Слайд 14

Описание слайда:

Федеральные нормы и правила в области промышленной безопасности «Общие требования к обоснованию безопасности опасного производственного объекта» (утв. Ростехнадзором от « 15 » июля 2013 г. № 306) Структура ОБ титульный лист; оглавление; раздел 1 «Общие сведения»; раздел 2 «Результаты оценки риска аварии на опасном производственном объекте и связанной с ней угрозы»; раздел 3 «Условия безопасной эксплуатации опасного производственного объекта»; раздел 4 «Требования к эксплуатации, капитальному ремонту, консервации и ликвидации опасного производственного объекта».

Слайд 15

Описание слайда:

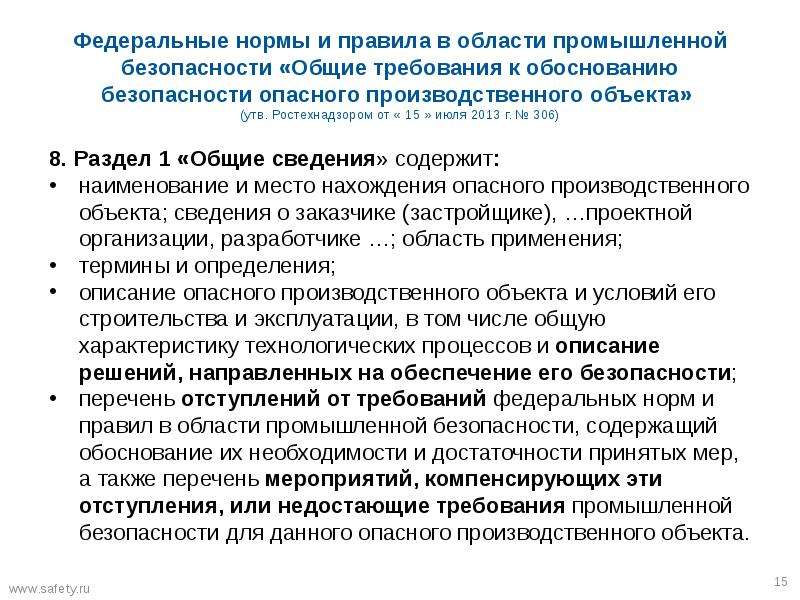

Федеральные нормы и правила в области промышленной безопасности «Общие требования к обоснованию безопасности опасного производственного объекта» (утв. Ростехнадзором от « 15 » июля 2013 г. № 306) 8. Раздел 1 «Общие сведения» содержит: наименование и место нахождения опасного производственного объекта; сведения о заказчике (застройщике), …проектной организации, разработчике …; область применения; термины и определения; описание опасного производственного объекта и условий его строительства и эксплуатации, в том числе общую характеристику технологических процессов и описание решений, направленных на обеспечение его безопасности; перечень отступлений от требований федеральных норм и правил в области промышленной безопасности, содержащий обоснование их необходимости и достаточности принятых мер, а также перечень мероприятий, компенсирующих эти отступления, или недостающие требования промышленной безопасности для данного опасного производственного объекта.

Слайд 16

Описание слайда:

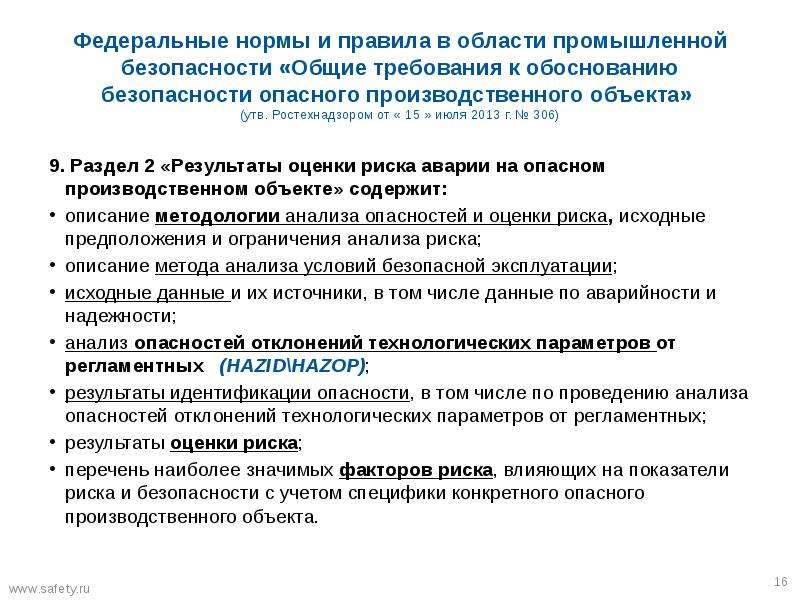

Федеральные нормы и правила в области промышленной безопасности «Общие требования к обоснованию безопасности опасного производственного объекта» (утв. Ростехнадзором от « 15 » июля 2013 г. № 306) 9. Раздел 2 «Результаты оценки риска аварии на опасном производственном объекте» содержит: описание методологии анализа опасностей и оценки риска, исходные предположения и ограничения анализа риска; описание метода анализа условий безопасной эксплуатации; исходные данные и их источники, в том числе данные по аварийности и надежности; анализ опасностей отклонений технологических параметров от регламентных (HAZID\HAZOP); результаты идентификации опасности, в том числе по проведению анализа опасностей отклонений технологических параметров от регламентных; результаты оценки риска; перечень наиболее значимых факторов риска, влияющих на показатели риска и безопасности с учетом специфики конкретного опасного производственного объекта.

Слайд 17

Описание слайда:

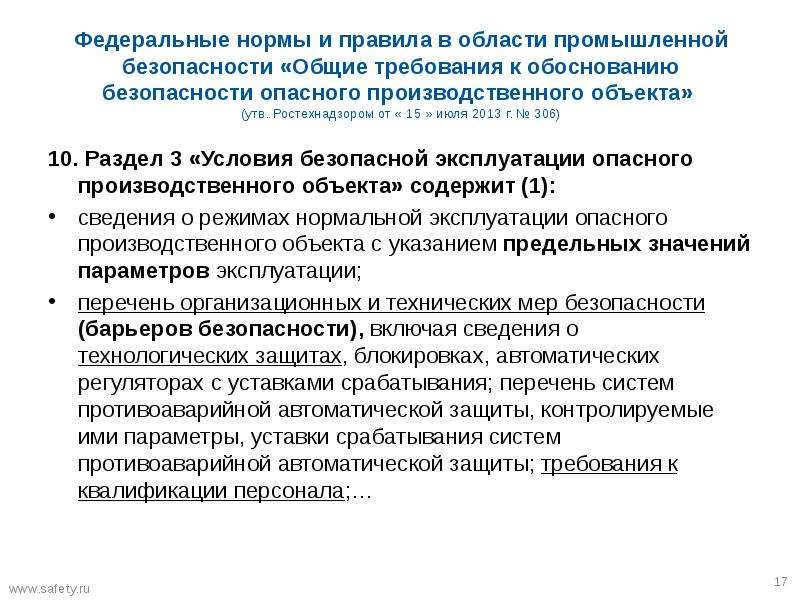

Федеральные нормы и правила в области промышленной безопасности «Общие требования к обоснованию безопасности опасного производственного объекта» (утв. Ростехнадзором от « 15 » июля 2013 г. № 306) 10. Раздел 3 «Условия безопасной эксплуатации опасного производственного объекта» содержит (1): сведения о режимах нормальной эксплуатации опасного производственного объекта с указанием предельных значений параметров эксплуатации; перечень организационных и технических мер безопасности (барьеров безопасности), включая сведения о технологических защитах, блокировках, автоматических регуляторах с уставками срабатывания; перечень систем противоаварийной автоматической защиты, контролируемые ими параметры, уставки срабатывания систем противоаварийной автоматической защиты; требования к квалификации персонала;…

Слайд 18

Описание слайда:

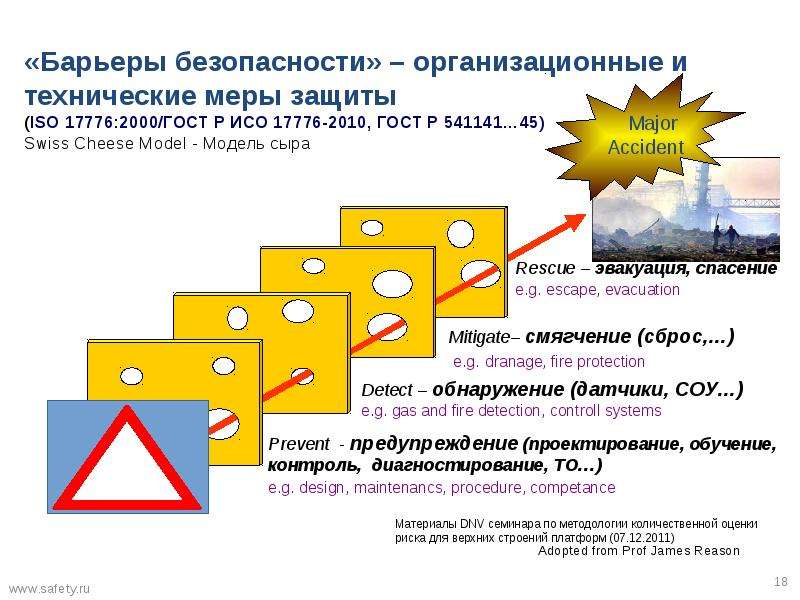

«Барьеры безопасности» – организационные и технические меры защиты (ISO 17776:2000/ГОСТ Р ИСО 17776-2010, ГОСТ Р 541141…45) Swiss Cheese Model - Модель сыра

Слайд 19

Описание слайда:

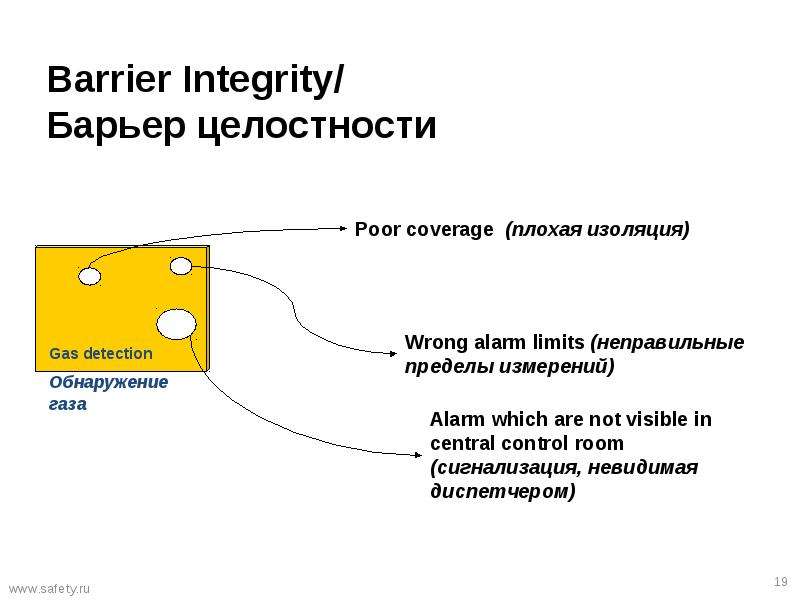

Barrier Integrity/ Барьер целостности

Слайд 20

Описание слайда:

Барьеры безопасности для морской нефтегазовой платформы

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Федеральные нормы и правила в области промышленной безопасности «Общие требования к обоснованию безопасности опасного производственного объекта» (утв. Ростехнадзором от « 15 » июля 2013 г. № 306) 10. Раздел 3 «Условия безопасной эксплуатации опасного производственного объекта» содержит (2): …. определение набора параметров и выбор основных показателей безопасной эксплуатации опасного производственного объекта; оценку значений выбранных показателей до и после отступления от требований федеральных норм и правил в области промышленной безопасности; сравнение значений выбранных показателей безопасной эксплуатации опасного производственного объекта с критериями обеспечения безопасной эксплуатации при отступлении от требований федеральных норм и правил в области промышленной безопасности; обоснование решения о безопасной эксплуатации опасного производственного объекта.

Слайд 23

Описание слайда:

Федеральные нормы и правила в области промышленной безопасности «Общие требования к обоснованию безопасности опасного производственного объекта» (утв. Ростехнадзором от « 15 » июля 2013 г. № 306) 13. Разработке обоснования безопасности должно предшествовать определение принципиальных технических решений, а также анализ имеющейся нормативной базы …. Принципиальные технические решения могут быть определены применительно к опасному производственному объекту в целом, его частям или отдельным зданиям и сооружениям и/или техническим устройствам. .. 15. В качестве обоснования … отступлений должны быть использованы результаты исследований, расчетов, испытаний, моделирования аварийных ситуаций, оценки риска или анализа опыта эксплуатации подобных опасных производственных объектов. 17. При подготовке обоснования безопасности допускается использование документов международной организации по стандартизации… при соответствии области применения указанных документов условиям эксплуатации опасного производственного объекта.

Слайд 24

Описание слайда:

Федеральные нормы и правила в области промышленной безопасности «Общие требования к обоснованию безопасности опасного производственного объекта» (утв. Ростехнадзором от « 15 » июля 2013 г. № 306) 15. В качестве обоснования … отступлений должны быть использованы результаты исследований, расчетов, испытаний, моделирования аварийных ситуаций, оценки риска или анализа опыта эксплуатации подобных опасных производственных объектов… 17. При подготовке обоснования безопасности допускается использование документов международной организации по стандартизации… при соответствии области применения указанных документов условиям эксплуатации опасного производственного объекта.

Слайд 25

Описание слайда:

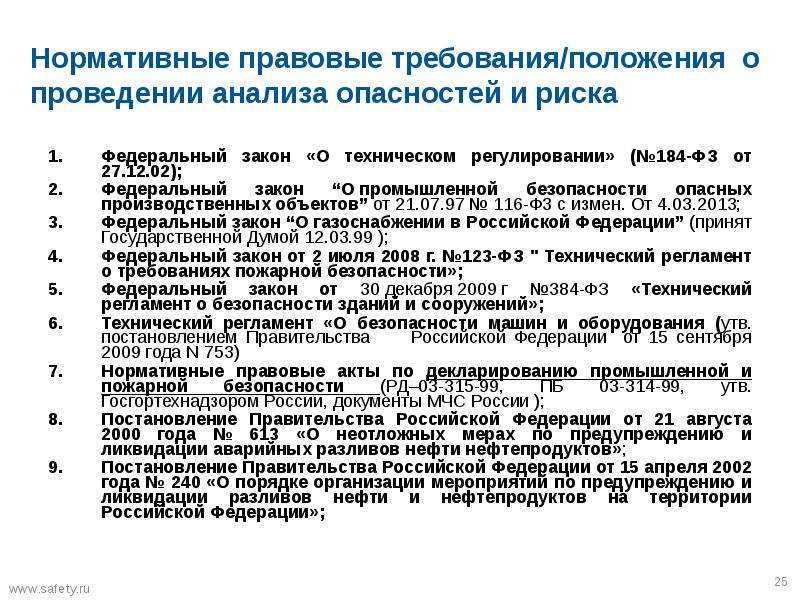

Нормативные правовые требования/положения о проведении анализа опасностей и риска Федеральный закон «О техническом регулировании» (№184-ФЗ от 27.12.02); Федеральный закон “О промышленной безопасности опасных производственных объектов” от 21.07.97 № 116‑Ф3 с измен. От 4.03.2013; Федеральный закон “О газоснабжении в Российской Федерации” (принят Государственной Думой 12.03.99 ); Федеральный закон от 2 июля 2008 г. №123-ФЗ " Технический регламент о требованиях пожарной безопасности»; Федеральный закон от 30 декабря 2009 г №384-ФЗ «Технический регламент о безопасности зданий и сооружений»; Технический регламент «О безопасности машин и оборудования (утв. постановлением Правительства Российской Федерации от 15 сентября 2009 года N 753) Нормативные правовые акты по декларированию промышленной и пожарной безопасности (РД–03-315-99, ПБ 03-314-99, утв. Госгортехнадзором России, документы МЧС России ); Постановление Правительства Российской Федерации от 21 августа 2000 года № 613 «О неотложных мерах по предупреждению и ликвидации аварийных разливов нефти нефтепродуктов»; Постановление Правительства Российской Федерации от 15 апреля 2002 года № 240 «О порядке организации мероприятий по предупреждению и ликвидации разливов нефти и нефтепродуктов на территории Российской Федерации»;

Слайд 26

Описание слайда:

О составе разделов проектной документации и требованиях к их содержанию (Постановление Правительства Российской Федерации от 16.02.2008г. №87) «Требования по предупреждению чрезвычайных ситуаций на потенциально опасных объектах и объектах жизнеобеспечения» (Приказ МЧС РФ от 28.02.03 №105) Рекомендации по разработке планов локализации и ликвидации аварий на взрывопожароопасных и химически опасных производственных объектах (утв. Ростехнадзором 26 декабря 2012 г. N 781); ФНП «Правила безопасности в нефтяной и газовой промышленности (2013, вместо ПБ 08-624-03) ФНП «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» (2013, вместо ПБ 03-540-03) ФНП «Общие требования к обоснованию безопасности опасного производственного объекта» (утв. пр. Ростехнадзором от 15.07.2013 № 306) «Правила безопасности для магистральных трубопроводов» (проект ФНП)). и др. НТД, в т.ч. МЧС РФ (паспорт безопасности опасного объекта) Т.о. Нормативная база России характеризуется тенденцией увеличения количества положений по использованию методологии анализа риска как основы для принятия решений по обеспечению безопасности

Слайд 27

Описание слайда:

Основные методические документы по риск-менеджменту (общие документы) РД 03-418-01 «Методические указания по проведению анализа риска опасных производственных объектов» (утв. Госгортехнадзором России 10.07.01 №30) РД- 03-14-2005 «Порядок оформления декларации промышленной безопасности опасных производственных объектов и перечень включаемых в неё сведений» (утвержден приказом Ростехнадзор от 29.11.2005 № 893); Методические рекомендации по разработке декларации промышленной безопасности». РД 03-357-00 (утверждены Госгортехнадзором России 26.04.00 № 23). Национальные стандарты: ГОСТ Р 51901.1-2002. Менеджмент риска. Анализ риска технологических систем. ГОСТ Р 51897-2011/Руководство ИСО 73:2009 "Менеджмент риска. Термины и определения» (идентичный международному документу Руководство ИСО 73:2009 "Менеджмент риска. Словарь. Руководство по использованию в стандартах«), с датой введения в действие 1 декабря 2012. ГОСТ Р ИСО 17776-2010 «Нефтяная и газовая промышленность. Морские добычные установки. Способы и методы идентификации опасностей и оценки риска. Основные положения/ ISO-17776:2000 Petroleum and natural gas industries — Offshore production installations — Guidelines on tools and techniques for hazard identification and risk assessment (IDT) ГОСТ Р 51901.11-2005 (МЭК 61882:2001) Менеджмент риска. Исследование опасности и работоспособности. Прикладное руководство. .ГОСТ Р 53387-2009. Лифты, эскалаторы и пассажирские конвейеры. Методология анализа и снижения риска ГОСТ Р 51344-99 ….. и др. … Технический комитет по стандартизации ТК23

Слайд 28

Описание слайда:

Основные методические документы по оценке риска аварий на ОПО (методики) РОСТЕХНАДЗОР: «Методические указания по оценке последствий аварийных выбросов опасных веществ» РД-03-26-2007 (утв. Ростехнадзором 14.12.07 №859); «Методика оценки последствий аварийных взрывов топливно-воздушных смесей» РД 03-409-01 (утв. Госгортехнадзором России 26.06.01) Приложения 1,3 к ФНП «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» (утв. Ростехнадзором 11.03.2013 N 96, рег. Минюстом РФ 16.04.2013 №28138) Методика оценки последствий химических аварий (ТОКСИ-2, согласована Госгортехнадзором России, 1998 г.) КОМПАНИИ: Методическое руководство по оценке степени риска аварий на магистральных нефтепроводах и нефтепродуктопроводах (РД-13.020.00-КТН-148-11 , ОАО АК «Транснефть», согл. Ростехнадзором, 2011 г.) – взамен МР-1999 г. СТО Газпром 2-2.3-351-2009. Методические указания по проведению анализа риска для опасных производственных объектов газотранспортных предприятий ОАО «Газпром». СТО Газпром 2-2.3-400-2009. Методика анализа риска для опасных производственных объектов газодобывающих предприятий ОАО «Газпром» СТО Газпром 2-2.3-569-2011 Методическое руководство по расчету и анализу рисков при эксплуатации объектов производства, хранения и морской транспортировки сжиженного и сжатого природного газа ОАО «Газпром» МЧС РОССИИ, ГОСТ: Методика определения расчетных величин пожарного риска на производственных объектах (утв. Приказом МЧС России №404 от 04.07.2009), с изм.) - пожар пролива, огненный шар, Методика определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности (утв. приказом МЧС России №382 от 30.06.2009) с изм. Пособие по определению расчетных величин пожарного риска для производственных объектов (ВНИИПО МЧС России, 2012г.) …

Слайд 29

Описание слайда:

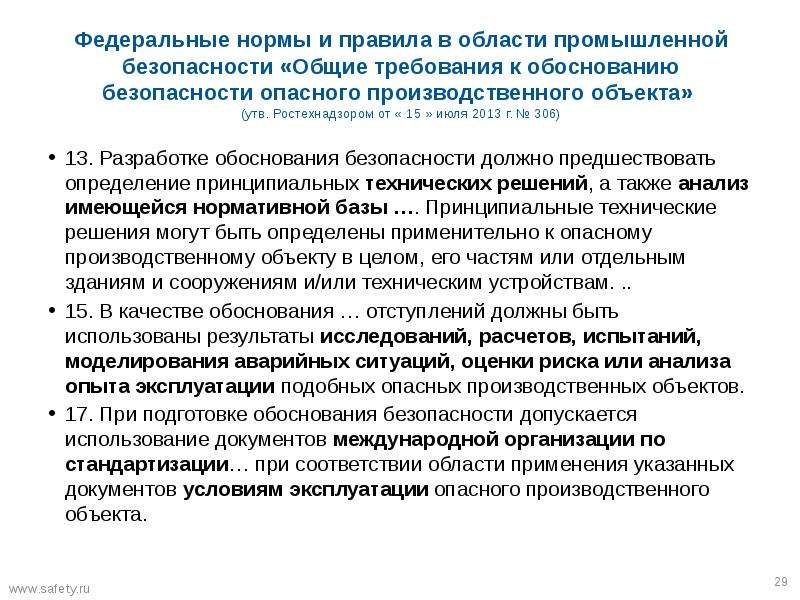

Федеральные нормы и правила в области промышленной безопасности «Общие требования к обоснованию безопасности опасного производственного объекта» (утв. Ростехнадзором от « 15 » июля 2013 г. № 306) 13. Разработке обоснования безопасности должно предшествовать определение принципиальных технических решений, а также анализ имеющейся нормативной базы …. Принципиальные технические решения могут быть определены применительно к опасному производственному объекту в целом, его частям или отдельным зданиям и сооружениям и/или техническим устройствам. .. 15. В качестве обоснования … отступлений должны быть использованы результаты исследований, расчетов, испытаний, моделирования аварийных ситуаций, оценки риска или анализа опыта эксплуатации подобных опасных производственных объектов. 17. При подготовке обоснования безопасности допускается использование документов международной организации по стандартизации… при соответствии области применения указанных документов условиям эксплуатации опасного производственного объекта.

Слайд 30

Описание слайда:

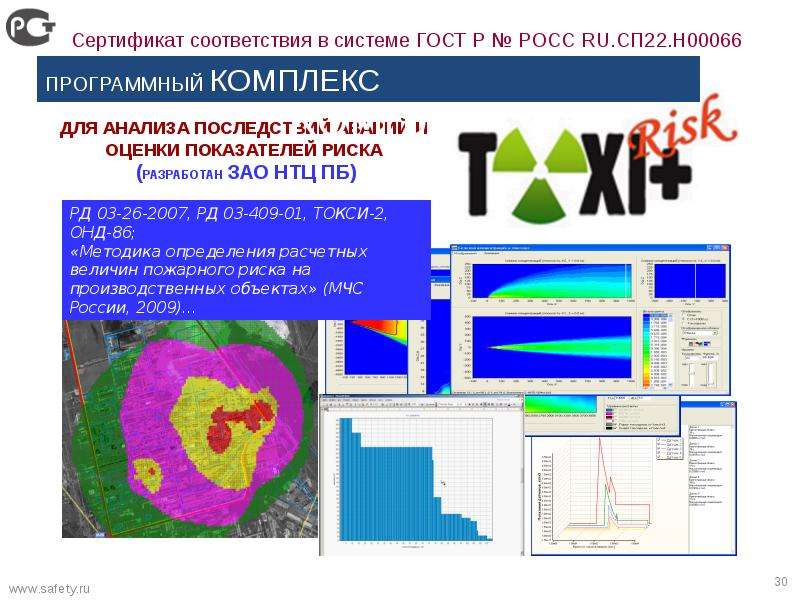

для анализа последствий аварий и оценки показателей риска (разработан ЗАО НТЦ ПБ) НТЦ «Промышленная безопасность» (495) 620-47-52, inform@safety.ru

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

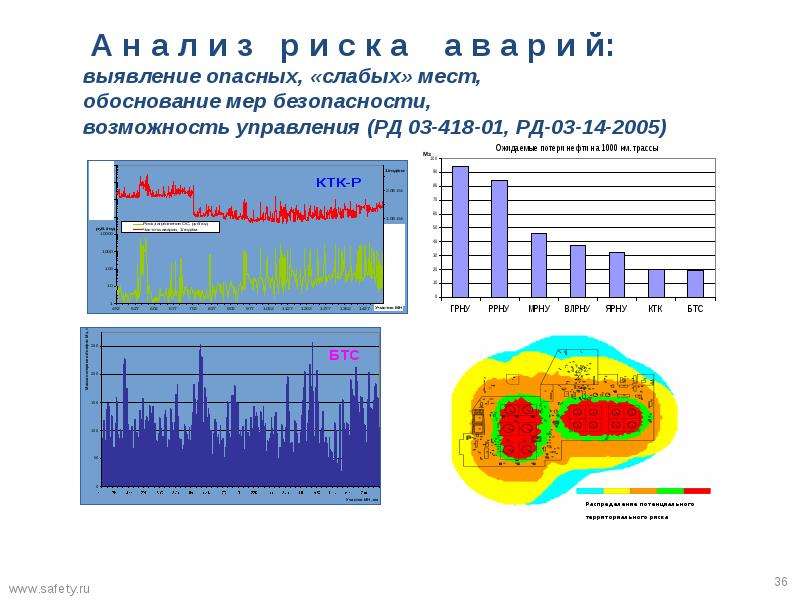

А н а л и з р и с к а а в а р и й: выявление опасных, «слабых» мест, обоснование мер безопасности, возможность управления (РД 03-418-01, РД-03-14-2005)

Слайд 37

Описание слайда:

Аналог обоснования безопасности – Специальные технические условия (СТУ) для обоснования новых норм и достаточности мероприятий, компенсирующих отступления от действующих норм проектирования СТУ на проектирование и строительство опасных производственных объектов разрабатываются в соответствии с: Федеральным законом РФ от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» Постановлением Правительства Российской Федерации от 16.02.2008г. №87 «О составе разделов проектной документации и требованиях к их содержанию»; приказом Минрегиона от 01.04.2008 №36 «О порядке разработки и согласования специальных технических условий для разработки проектной документации на объект капитального строительства». Наиболее часто количественный анализ риска применяется при обосновании безопасных расстояний: от магистральных трубопроводов до населенных пунктов (СНиП 2.05.06-85*); для размещения зданий и сооружений на опасном производственном объекте (ФНП /ПБ 09-540-03 «Общие правила взрывобезопасности…) Большинство отступлений и компенсирующих мероприятий в СТУ не удается обосновать расчетом!

Слайд 38

Описание слайда:

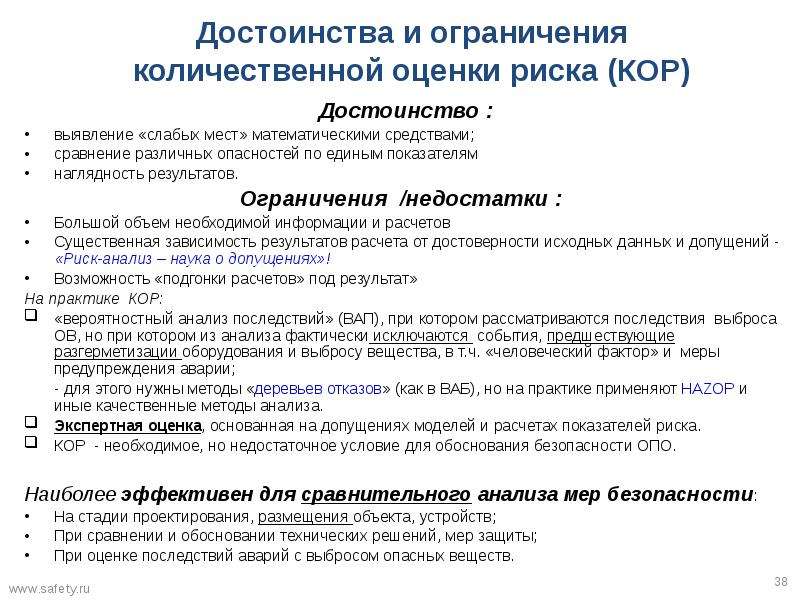

Достоинства и ограничения количественной оценки риска (КОР) Достоинство : выявление «слабых мест» математическими средствами; сравнение различных опасностей по единым показателям наглядность результатов. Ограничения /недостатки : Большой объем необходимой информации и расчетов Существенная зависимость результатов расчета от достоверности исходных данных и допущений - «Риск-анализ – наука о допущениях»! Возможность «подгонки расчетов» под результат» На практике КОР: «вероятностный анализ последствий» (ВАП), при котором рассматриваются последствия выброса ОВ, но при котором из анализа фактически исключаются события, предшествующие разгерметизации оборудования и выбросу вещества, в т.ч. «человеческий фактор» и меры предупреждения аварии; - для этого нужны методы «деревьев отказов» (как в ВАБ), но на практике применяют HAZOP и иные качественные методы анализа. Экспертная оценка, основанная на допущениях моделей и расчетах показателей риска. КОР - необходимое, но недостаточное условие для обоснования безопасности ОПО. Наиболее эффективен для сравнительного анализа мер безопасности: На стадии проектирования, размещения объекта, устройств; При сравнении и обосновании технических решений, мер защиты; При оценке последствий аварий с выбросом опасных веществ.

Слайд 39

Описание слайда:

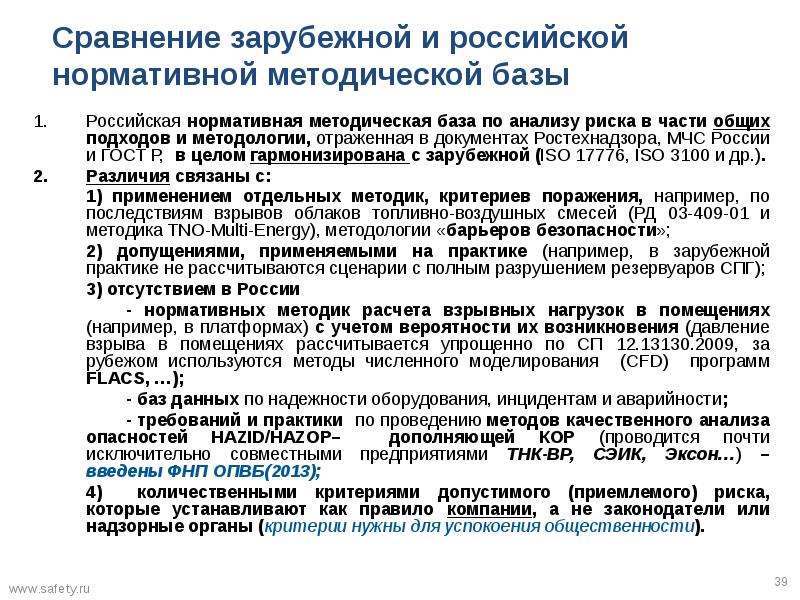

Сравнение зарубежной и российской нормативной методической базы Российская нормативная методическая база по анализу риска в части общих подходов и методологии, отраженная в документах Ростехнадзора, МЧС России и ГОСТ Р, в целом гармонизирована с зарубежной (ISO 17776, ISO 3100 и др.). Различия связаны с: 1) применением отдельных методик, критериев поражения, например, по последствиям взрывов облаков топливно-воздушных смесей (РД 03-409-01 и методика TNO-Multi-Energy), методологии «барьеров безопасности»; 2) допущениями, применяемыми на практике (например, в зарубежной практике не рассчитываются сценарии с полным разрушением резервуаров СПГ); 3) отсутствием в России - нормативных методик расчета взрывных нагрузок в помещениях (например, в платформах) с учетом вероятности их возникновения (давление взрыва в помещениях рассчитывается упрощенно по СП 12.13130.2009, за рубежом используются методы численного моделирования (CFD) программ FLACS, …); - баз данных по надежности оборудования, инцидентам и аварийности; - требований и практики по проведению методов качественного анализа опасностей HAZID/HAZOP– дополняющей КОР (проводится почти исключительно совместными предприятиями ТНК-ВР, СЭИК, Эксон…) – введены ФНП ОПВБ(2013); 4) количественными критериями допустимого (приемлемого) риска, которые устанавливают как правило компании, а не законодатели или надзорные органы (критерии нужны для успокоения общественности).

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

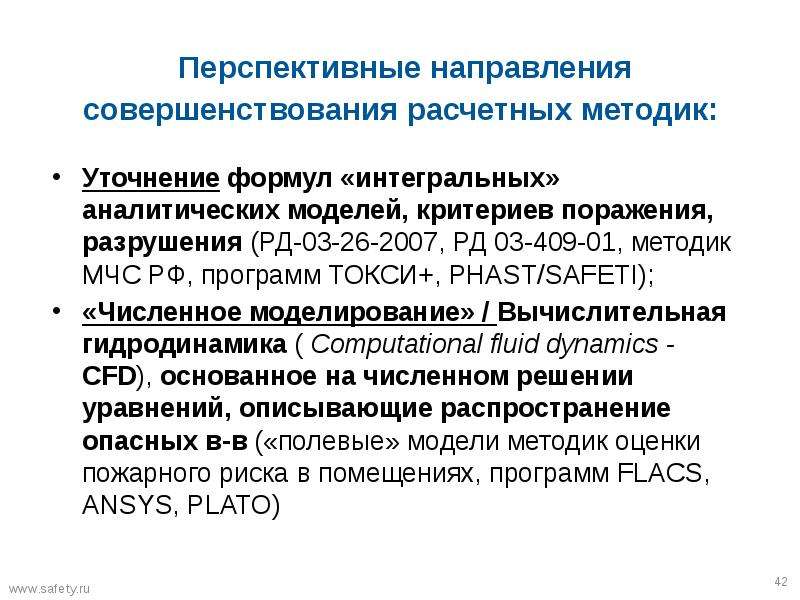

Перспективные направления совершенствования расчетных методик: Уточнение формул «интегральных» аналитических моделей, критериев поражения, разрушения (РД-03-26-2007, РД 03-409-01, методик МЧС РФ, программ ТОКСИ+, PHAST/SAFETI); «Численное моделирование» / Вычислительная гидродинамика ( Computational fluid dynamics - CFD), основанное на численном решении уравнений, описывающие распространение опасных в-в («полевые» модели методик оценки пожарного риска в помещениях, программ FLACS, ANSYS, PLATO)

Слайд 43

Описание слайда:

Основные уравнения «прямого численного» (CFD) моделирования выброса и рассеяния

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

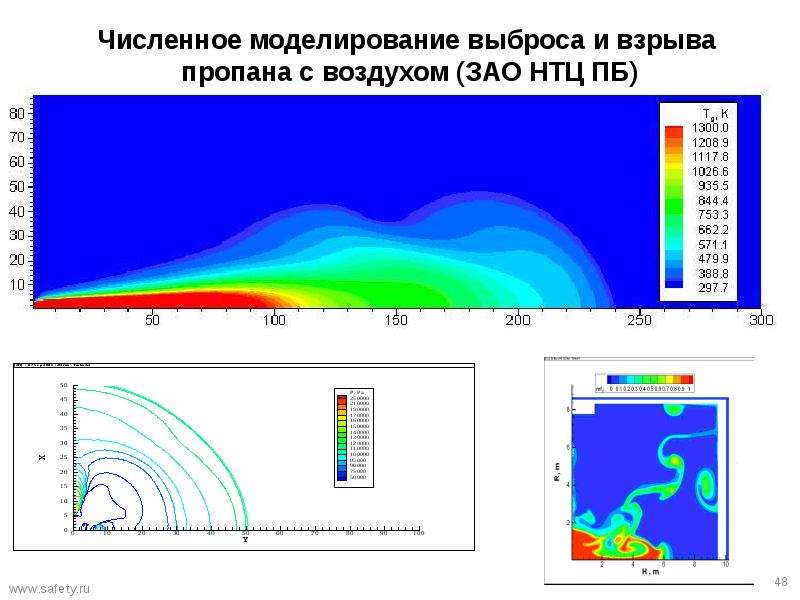

Численное моделирование выброса и взрыва пропана с воздухом (ЗАО НТЦ ПБ)

Слайд 49

Описание слайда:

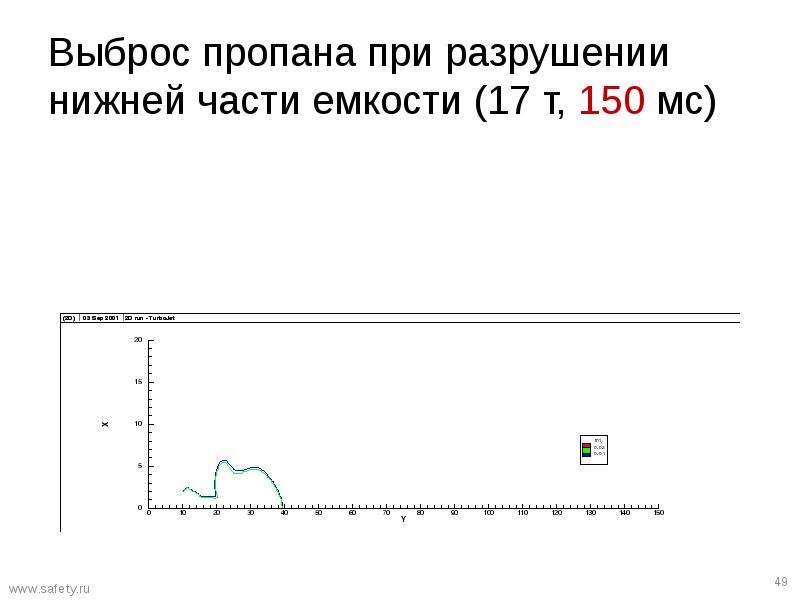

Выброс пропана при разрушении нижней части емкости (17 т, 150 мс)

Слайд 50

Описание слайда:

Выброс пропана при разрушении нижней части емкости (17 т, 450 мс)

Слайд 51

Описание слайда:

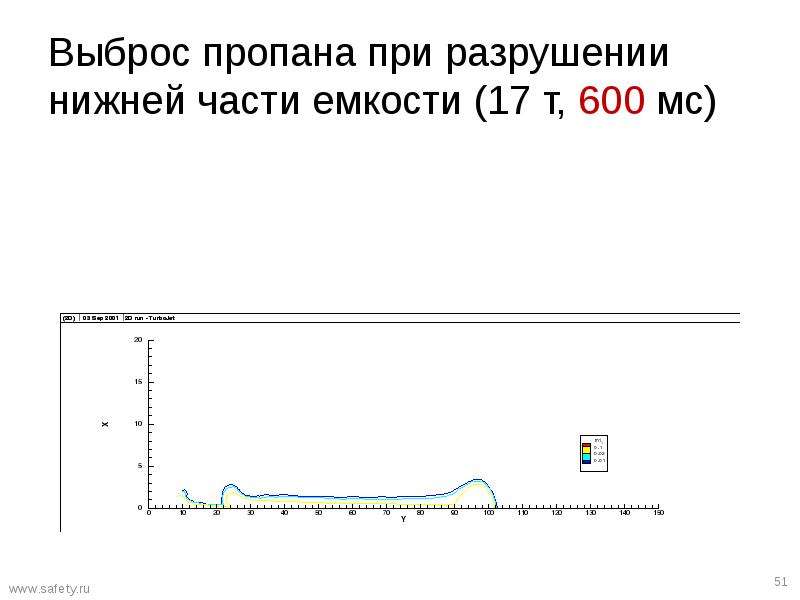

Выброс пропана при разрушении нижней части емкости (17 т, 600 мс)

Слайд 52

Описание слайда:

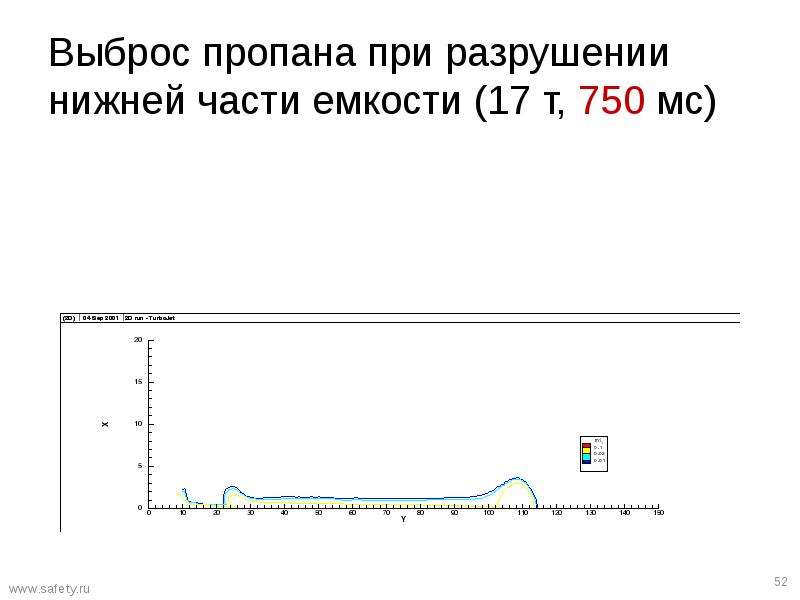

Выброс пропана при разрушении нижней части емкости (17 т, 750 мс)

Слайд 53

Описание слайда:

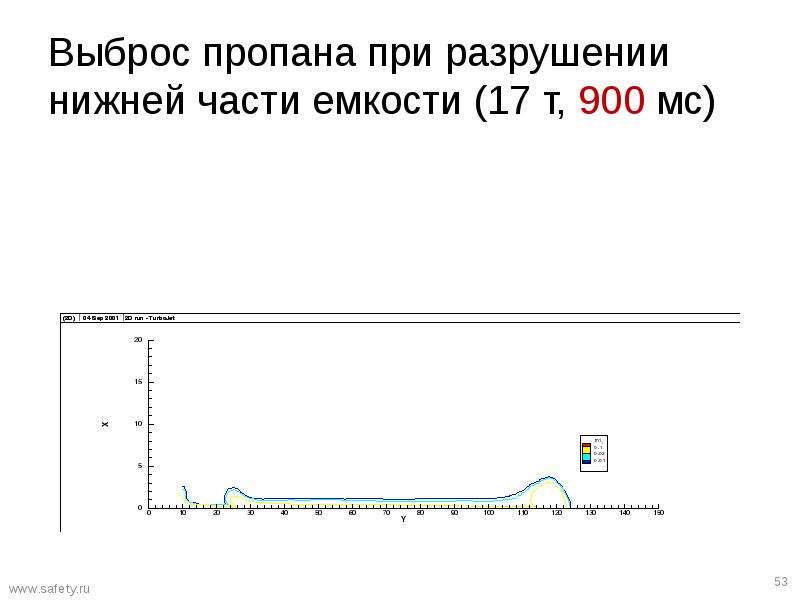

Выброс пропана при разрушении нижней части емкости (17 т, 900 мс)

Слайд 54

Описание слайда:

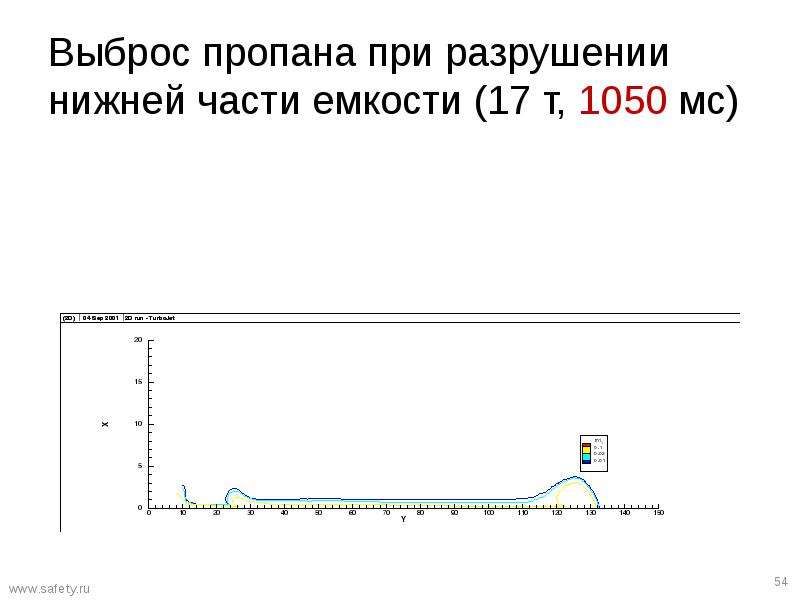

Выброс пропана при разрушении нижней части емкости (17 т, 1050 мс)

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

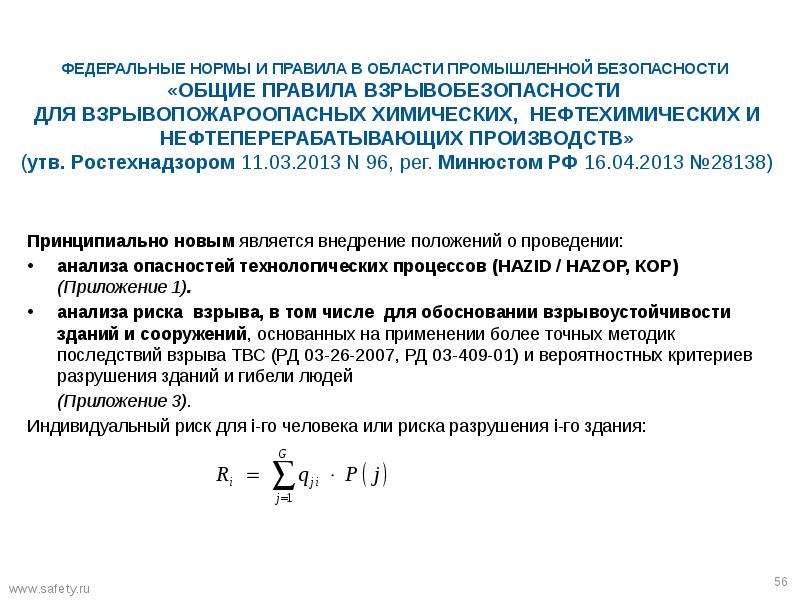

ФЕДЕРАЛЬНЫЕ НОРМЫ И ПРАВИЛА В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ «ОБЩИЕ ПРАВИЛА ВЗРЫВОБЕЗОПАСНОСТИ ДЛЯ ВЗРЫВОПОЖАРООПАСНЫХ ХИМИЧЕСКИХ, НЕФТЕХИМИЧЕСКИХ И НЕФТЕПЕРЕРАБАТЫВАЮЩИХ ПРОИЗВОДСТВ» (утв. Ростехнадзором 11.03.2013 N 96, рег. Минюстом РФ 16.04.2013 №28138) Принципиально новым является внедрение положений о проведении: анализа опасностей технологических процессов (HAZID / HAZOP, КОР) (Приложение 1). анализа риска взрыва, в том числе для обосновании взрывоустойчивости зданий и сооружений, основанных на применении более точных методик последствий взрыва ТВС (РД 03-26-2007, РД 03-409-01) и вероятностных критериев разрушения зданий и гибели людей (Приложение 3). Индивидуальный риск для i-го человека или риска разрушения i-го здания:

Слайд 57

Описание слайда:

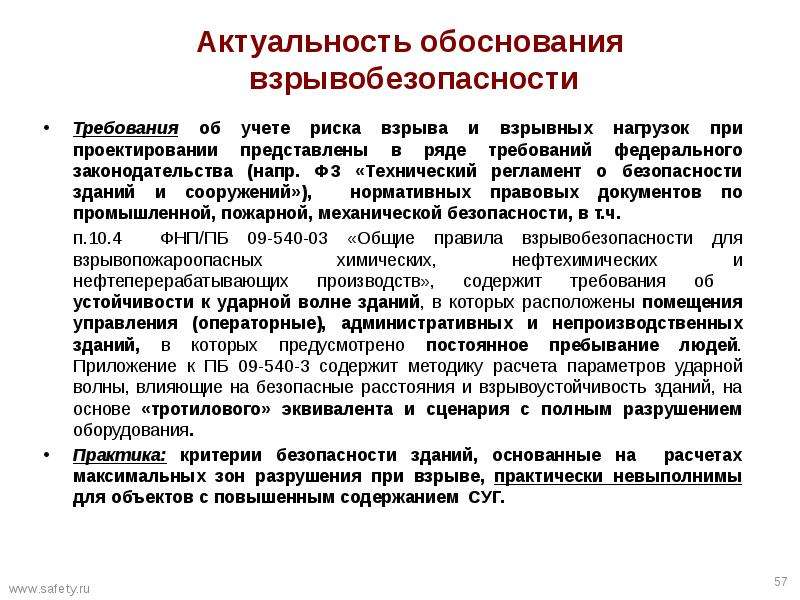

Актуальность обоснования взрывобезопасности Требования об учете риска взрыва и взрывных нагрузок при проектировании представлены в ряде требований федерального законодательства (напр. ФЗ «Технический регламент о безопасности зданий и сооружений»), нормативных правовых документов по промышленной, пожарной, механической безопасности, в т.ч. п.10.4 ФНП/ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», содержит требования об устойчивости к ударной волне зданий, в которых расположены помещения управления (операторные), административных и непроизводственных зданий, в которых предусмотрено постоянное пребывание людей. Приложение к ПБ 09-540-3 содержит методику расчета параметров ударной волны, влияющие на безопасные расстояния и взрывоустойчивость зданий, на основе «тротилового» эквивалента и сценария с полным разрушением оборудования. Практика: критерии безопасности зданий, основанные на расчетах максимальных зон разрушения при взрыве, практически невыполнимы для объектов с повышенным содержанием СУГ.

Слайд 58

Описание слайда:

Слайд 59

Описание слайда:

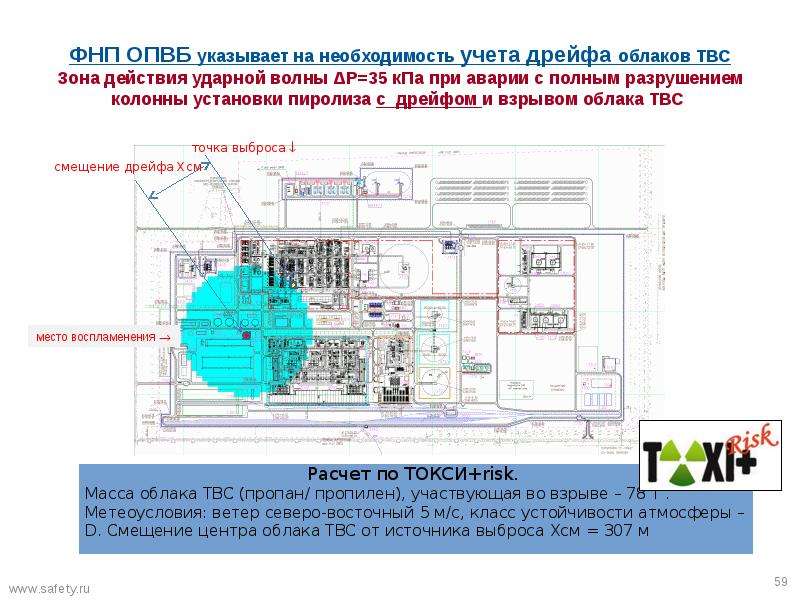

ФНП ОПВБ указывает на необходимость учета дрейфа облаков ТВС Зона действия ударной волны ΔР=35 кПа при аварии с полным разрушением колонны установки пиролиза с дрейфом и взрывом облака ТВС

Слайд 60

Описание слайда:

Распределение потенциального риска разрушения зданий Rрзш (∆Рф, х,у), 1/год

Слайд 61

Описание слайда:

Частота превышения Rрзш избыточного давления во фронте ударной волны ∆Рф для различных зданий

Слайд 62

Описание слайда:

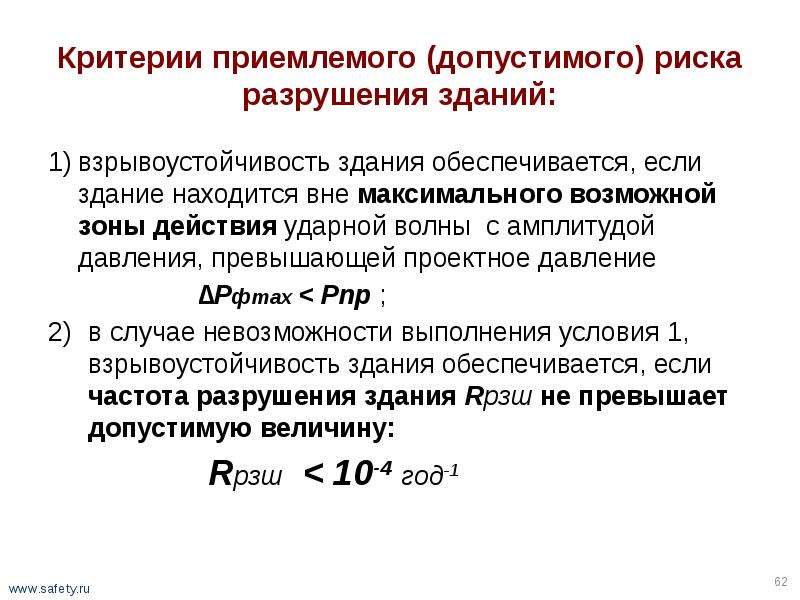

Критерии приемлемого (допустимого) риска разрушения зданий: взрывоустойчивость здания обеспечивается, если здание находится вне максимального возможной зоны действия ударной волны с амплитудой давления, превышающей проектное давление ∆Рфmax < Рпр ; в случае невозможности выполнения условия 1, взрывоустойчивость здания обеспечивается, если частота разрушения здания Rрзш не превышает допустимую величину: Rрзш < 10-4 год-1

Слайд 63

Описание слайда:

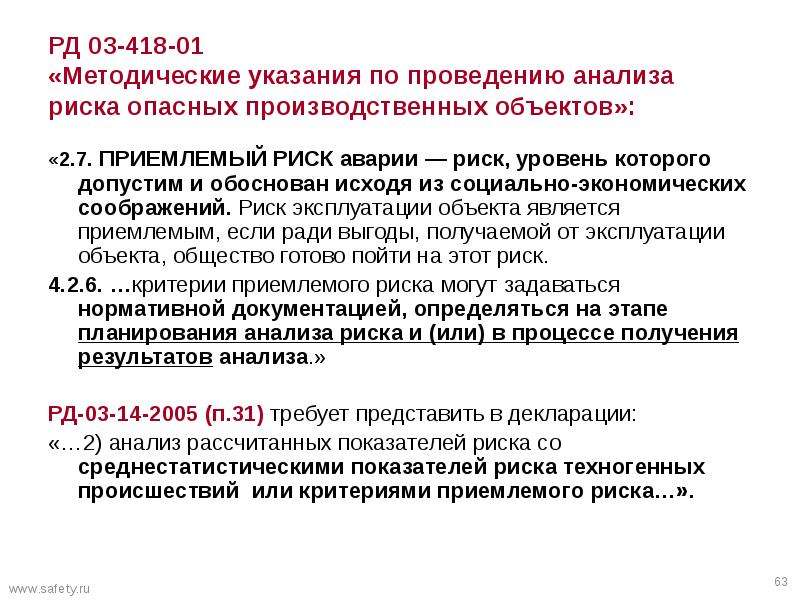

РД 03-418-01 «Методические указания по проведению анализа риска опасных производственных объектов»: «2.7. ПРИЕМЛЕМЫЙ РИСК аварии — риск, уровень которого допустим и обоснован исходя из социально-экономических соображений. Риск эксплуатации объекта является приемлемым, если ради выгоды, получаемой от эксплуатации объекта, общество готово пойти на этот риск. 4.2.6. …критерии приемлемого риска могут задаваться нормативной документацией, определяться на этапе планирования анализа риска и (или) в процессе получения результатов анализа.» РД-03-14-2005 (п.31) требует представить в декларации: «…2) анализ рассчитанных показателей риска со среднестатистическими показателей риска техногенных происшествий или критериями приемлемого риска…».

Слайд 64

Описание слайда:

Критерии допустимого пожарного риска

Слайд 65

Описание слайда:

Оценки фонового риска промышленных аварий, полученные с использованием официальных данных Госгортехнадзора России, Ростехнадзора* (госдоклады и госотчеты 1998-2011 гг.) и Росстата
