Слайд 1

Описание слайда:

Реферат по дисциплине «вычислительные машины, системы и сети» Современные коммуникационные технологии

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

MYRINET Технология Myrinet основана на использовании многопортовых коммутаторов при ограниченных несколькими метрами длинах связей узлов с портами коммутатора. Узлы в Myrinet соединяются друг с другом через коммутатор (до 16 портов) Myrinet может одновременно передавать несколько пакетов, каждый из которых идет со скоростью, близкой к 2 Гбит/с. Cовокупная пропускная способность сети Myrinet возрастает с увеличением количества машин. На сегодняшний день Myrinet чаще всего используют как локальную сеть (LAN) сравнительно небольшого физического размера, связывая вместе компьютеры внутри комнаты или здания. Пакеты Myrinet могут иметь любую длину. Таким образом, они могут включать в себя другие типы пакетов, включая IP пакеты. В коммутаторах используется передача пакетов путем установления соединения на время передачи, для маршрутизации сообщений используется алгоритм прокладки пути (wormhole, «чревоточина»)

Слайд 4

Описание слайда:

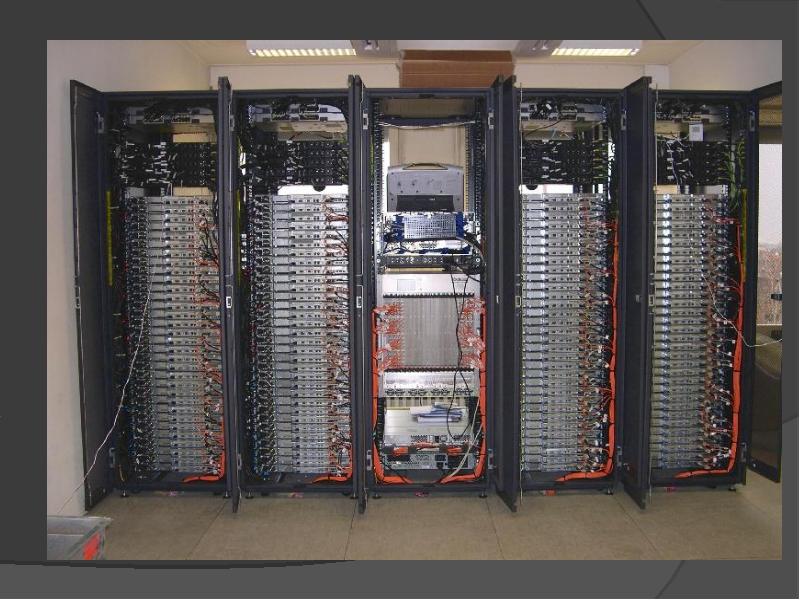

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

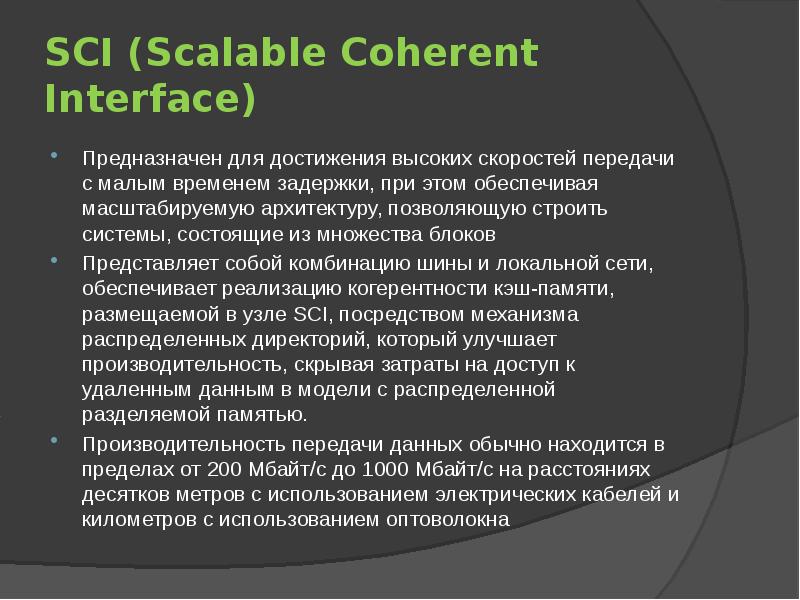

SCI (Scalable Coherent Interface) Предназначен для достижения высоких скоростей передачи с малым временем задержки, при этом обеспечивая масштабируемую архитектуру, позволяющую строить системы, состоящие из множества блоков Представляет собой комбинацию шины и локальной сети, обеспечивает реализацию когерентности кэш-памяти, размещаемой в узле SCI, посредством механизма распределенных директорий, который улучшает производительность, скрывая затраты на доступ к удаленным данным в модели с распределенной разделяемой памятью. Производительность передачи данных обычно находится в пределах от 200 Мбайт/с до 1000 Мбайт/с на расстояниях десятков метров с использованием электрических кабелей и километров с использованием оптоволокна

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

ServerNet Эта система состоит из нескольких процессорных узлов и узлов ввода/вывода, объединенных друг с другом системной сетью ServerNet. Базовым элементом сети ServerNet является маршрутизатор. Для обеспечения отказоустойчивости предполагается возможность построения двух независимых подсетей ServerNet: X и Y.

Слайд 11

Описание слайда:

Одной из дополнительных возможностей новой архитектуры является наличие специальной шины когерентности, допускающей подключение до четырех ЦП. Эта шина обеспечивает согласованное состояние общей для нескольких процессорных узлов памяти и их кэшей при выполнении программ, рассчитанных на мультипроцессорную обработку в системе с разделяемой общей памятью. Одной из дополнительных возможностей новой архитектуры является наличие специальной шины когерентности, допускающей подключение до четырех ЦП. Эта шина обеспечивает согласованное состояние общей для нескольких процессорных узлов памяти и их кэшей при выполнении программ, рассчитанных на мультипроцессорную обработку в системе с разделяемой общей памятью. ServerNet - быстрая, масштабируемая, надежная системная сеть, обеспечивающая гибкость соединения большого числа ЦП и периферийных устройств в/в между собой. Главными свойствами этой сети коммутации пакетов являются малая задержка и высокая надежность передачи данных. Для уменьшения задержки в сети применяется метод червячной маршрутизации, не требующий приема всего пакета до его отсылки к следующему приемнику Данные в сети ServerNet пересылаются со скоростью 50 Мбайт/с. Сегодня максимальная длина линии связи ServerNet ограничена 30 м. В будущих адаптерах предполагается увеличение расстояния между узлами ServerNet с помощью последовательных оптоволоконных линий связи

Слайд 12

Описание слайда:

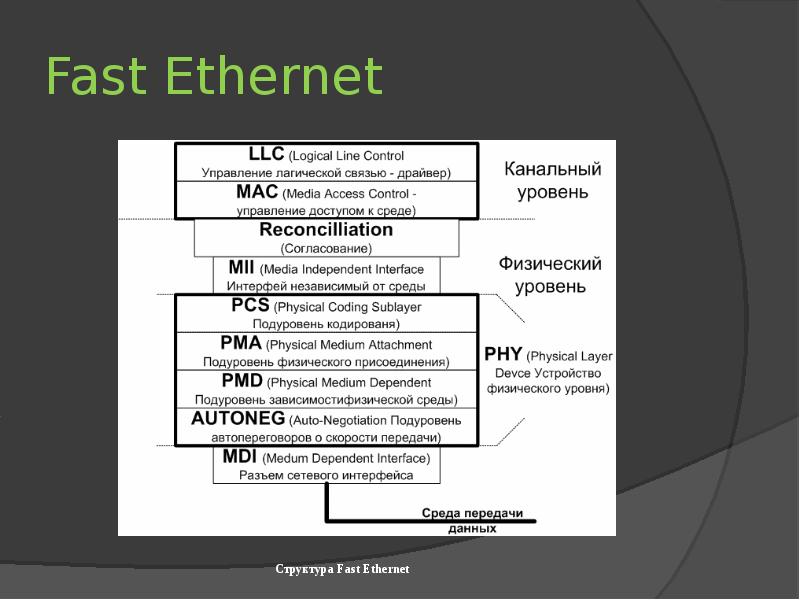

Fast Ethernet

Слайд 13

Описание слайда:

Подуровень управления логической связью (LLC) Сервис без установления соединения и подтверждений приема. Простой сервис, который не обеспечивает управления потоком данных или контроля ошибок, а также не гарантирует правильную доставку данных. Сервис с установлением соединения. Абсолютно надежный сервис, который гарантирует правильную доставку данных за счет установления соединения с системой-приемником до начала передачи данных и использования механизмов контроля ошибок и управления потоком данных. Сервис без установления соединения с подтверждениями приема. Средний по сложности сервис, который использует сообщения подтверждения приема для обеспечения гарантированной доставки, но не устанавливает соединения до передачи данных.

Слайд 14

Описание слайда:

Управление доступом к среде (MAC) определяет, когда узел может передать пакет; пересылает кадры уровню PHY для преобразования в пакеты и передачи в среду; получает кадры из уровня PHY и передает обрабатывающему их программному обеспечению (протоколам и приложениям).

Слайд 15

Описание слайда:

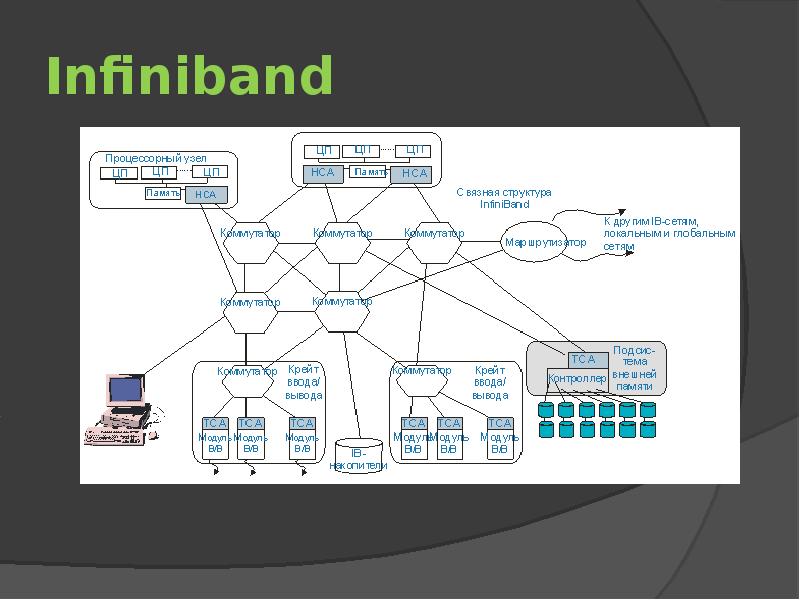

Infiniband

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Основные характеристики технологии InfiniBand возможность масштабирования пропускной способности линий связи до 30 Гбит/с в дуплексном режиме; поддержка различных физических линий: печатных проводников (на объединительной панели), медных или оптоволоконных кабелей; связь на базе коммутации пакетов с сохранением целостности данных и управлением потоком; качество обслуживания; реализованный аппаратно гибкий транспортный механизм; оптимизированный программный интерфейс и удаленный прямой доступ в память (RDMA); инфраструктура управления, поддерживающая функции отказоустойчивости, аварийного переключения и "горячей" замены.

Слайд 19

Описание слайда:

Чрезвычайно гибкий и масштабируемый физический уровень двунаправленный обмен сигналами со скоростями 2,5 Гбит/с (1Х), 10 Гбит/с (4Х) и 30 Гбит/с (12Х); малое число требуемых физических проводников встроенные тактовые импульсы без передачи сигналов по вспомогательному каналу; объединение каналов связи на физическом уровне; поддержка различных типов физических проводников: с медной жилой (для экономии) и с оптоволокном (на большие расстояния); несложный физический уровень с малым потреблением энергии.

Слайд 20

Описание слайда:

В основе построения системной сети (SAN) на базе InfiniBand лежат четыре типа основных системных компонентов, связанных друг с другом линиями InfiniBand канальный адаптер главного узла (НСА - Host Channel Adapter), который обеспечивают соединение центрального процессора главного узла со структурой InfiniBand и содержит аппаратные средства поддержки высокоэффективного защищенного обмена с системной памятью; канальный адаптер целевого узла (ТСА - Target Channel Adapter), который обеспечивают соединение структуры InfiniBand с другими устройствами ввода/вывода типа Ethernet, Fibre Channel или запоминающими устройствами; коммутатор, который обеспечивают пересылку пакетов в конечные точки по указанному адресу и с указанным качеством обслуживания; маршрутизатор, который обеспечивают передачу пакетов между подсетями; Маршрутизаторы InfiniBand делят сеть InfiniBand на подсети и не являются источниками и приемниками никаких других пакетов, кроме управляющих.

Слайд 21

Описание слайда:

Коммуникационные среды на базе транспьютероподобных процессоров Транспьютер - это микроэлектронный прибор, объединяющий на одном кристалле микропроцессор, быструю память, интерфейс внешней памяти и каналы ввода-вывода (линки), предназначенные для подключения аналогичных приборов. При соединении транспьютерных элементов между собой требуется минимальное число дополнительных интегральных схем. Связь между транспьютерами осуществляется путем непосредственного соединения линка одного прибора с линком другого. Это позволяет создавать сети с различными топологиями с большим числом элементов.

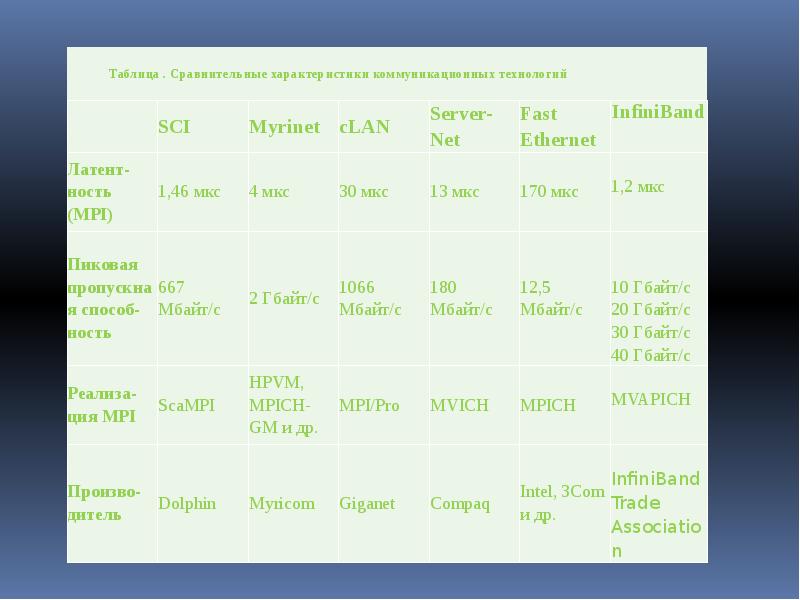

Слайд 22

Описание слайда:

Транспьютер представляет собой микропроцессор, в состав которого входят: 1. ЦПУ с сокращенным набором команд (RISC). 2. 64-разрядный сопроцессор (FPU) плавающей арифметики с высокой пиковой производительностью, работающий параллельно с ЦПУ. 3. Внутрикристальное ОЗУ 4. 32-разрядная шина памяти 5. Четыре последовательных двунаправленных линии связи (Link), обеспечивающих взаимодействие транспьютера с внешним миром, работающих параллельно. 6. Таймер. 7. Системные управляющие сигналы Инициализация, Анализ, Ошибка, управляющие загрузкой и анализом состояния транспьютера, сигнализирующие об ошибках. 8. Интерфейс внешних событий (Event), обеспечивающий асинхронную связь внутреннего процесса и внешнего события.
