Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Спектральные методы анализа и их применение для контроля качества лекарственных средств. Доклад-сообщение содержит 72 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Спектральные методы анализа и их применение для контроля качества лекарственных средств Лекция 4 по курсу «Анализ и контроль качества лекарственных средств»

Слайд 2

Описание слайда:

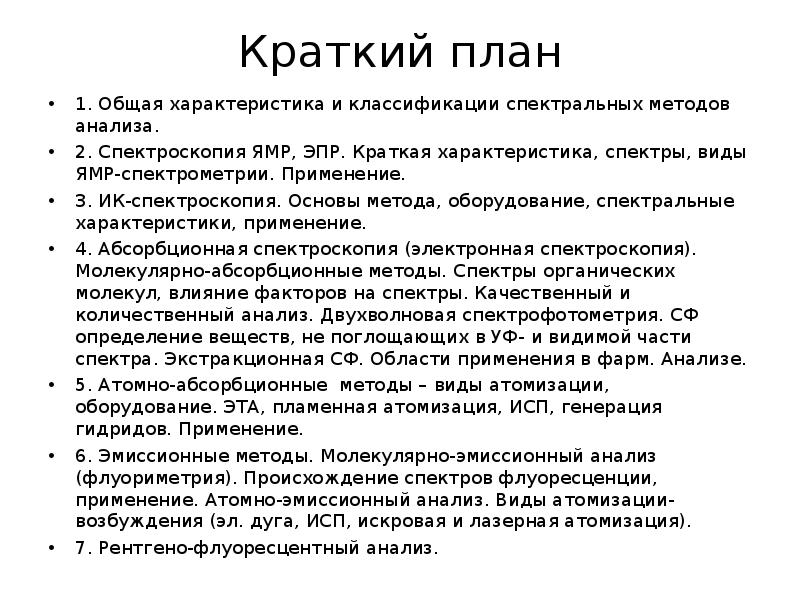

Краткий план 1. Общая характеристика и классификации спектральных методов анализа. 2. Спектроскопия ЯМР, ЭПР. Краткая характеристика, спектры, виды ЯМР-спектрометрии. Применение. 3. ИК-спектроскопия. Основы метода, оборудование, спектральные характеристики, применение. 4. Абсорбционная спектроскопия (электронная спектроскопия). Молекулярно-абсорбционные методы. Спектры органических молекул, влияние факторов на спектры. Качественный и количественный анализ. Двухволновая спектрофотометрия. СФ определение веществ, не поглощающих в УФ- и видимой части спектра. Экстракционная СФ. Области применения в фарм. Анализе. 5. Атомно-абсорбционные методы – виды атомизации, оборудование. ЭТА, пламенная атомизация, ИСП, генерация гидридов. Применение. 6. Эмиссионные методы. Молекулярно-эмиссионный анализ (флуориметрия). Происхождение спектров флуоресценции, применение. Атомно-эмиссионный анализ. Виды атомизации-возбуждения (эл. дуга, ИСП, искровая и лазерная атомизация). 7. Рентгено-флуоресцентный анализ.

Слайд 3

Описание слайда:

Спектральные методы анализа – методы основанные на измерении сигнала в результате взаимодействия анализируемого вещества с электромагнитным излучением определенного диапазона (определенной энергии).

Слайд 4

Описание слайда:

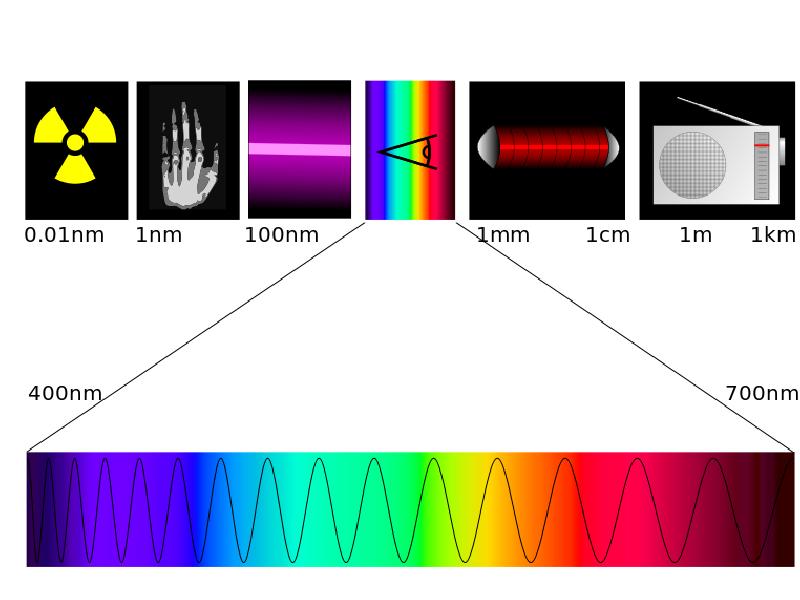

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

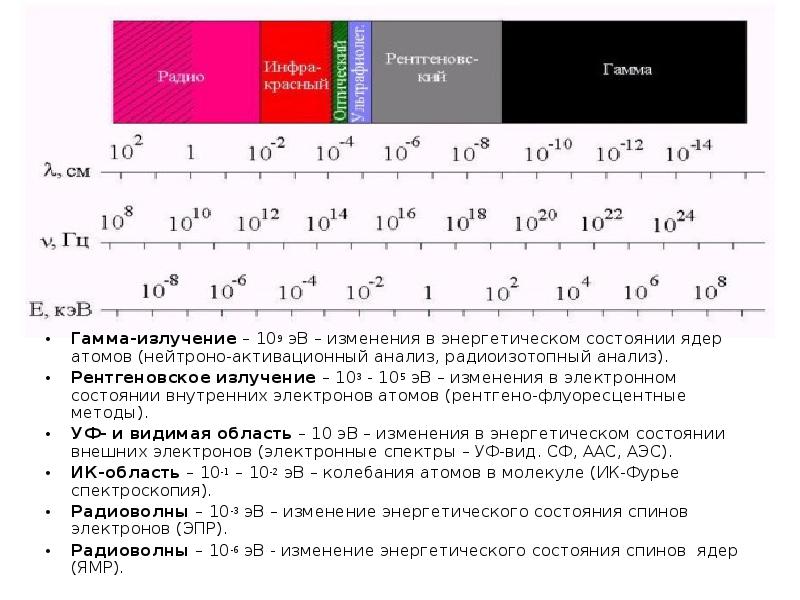

Гамма-излучение – 109 эВ – изменения в энергетическом состоянии ядер атомов (нейтроно-активационный анализ, радиоизотопный анализ). Гамма-излучение – 109 эВ – изменения в энергетическом состоянии ядер атомов (нейтроно-активационный анализ, радиоизотопный анализ). Рентгеновское излучение – 103 - 105 эВ – изменения в электронном состоянии внутренних электронов атомов (рентгено-флуоресцентные методы). УФ- и видимая область – 10 эВ – изменения в энергетическом состоянии внешних электронов (электронные спектры – УФ-вид. СФ, ААС, АЭС). ИК-область – 10-1 – 10-2 эВ – колебания атомов в молекуле (ИК-Фурье спектроскопия). Радиоволны – 10-3 эВ – изменение энергетического состояния спинов электронов (ЭПР). Радиоволны – 10-6 эВ - изменение энергетического состояния спинов ядер (ЯМР).

Слайд 7

Описание слайда:

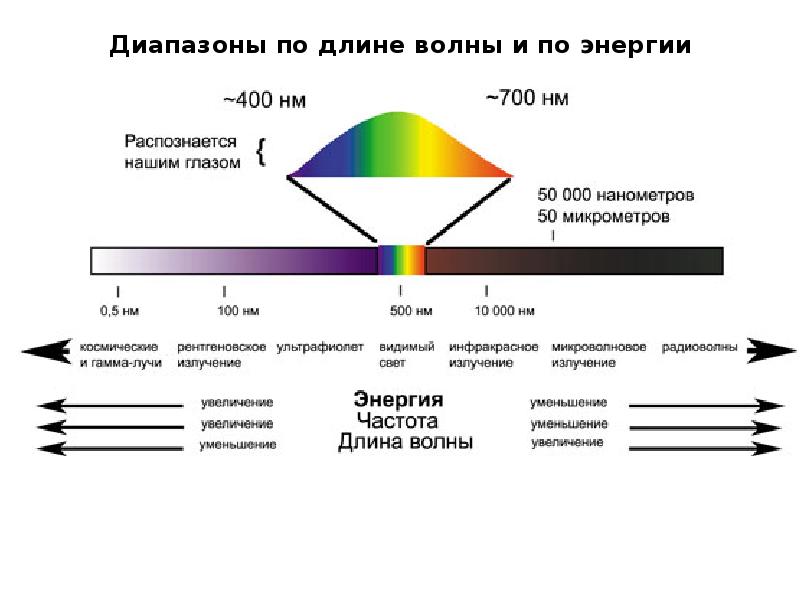

Диапазоны по длине волны и по энергии

Слайд 8

Описание слайда:

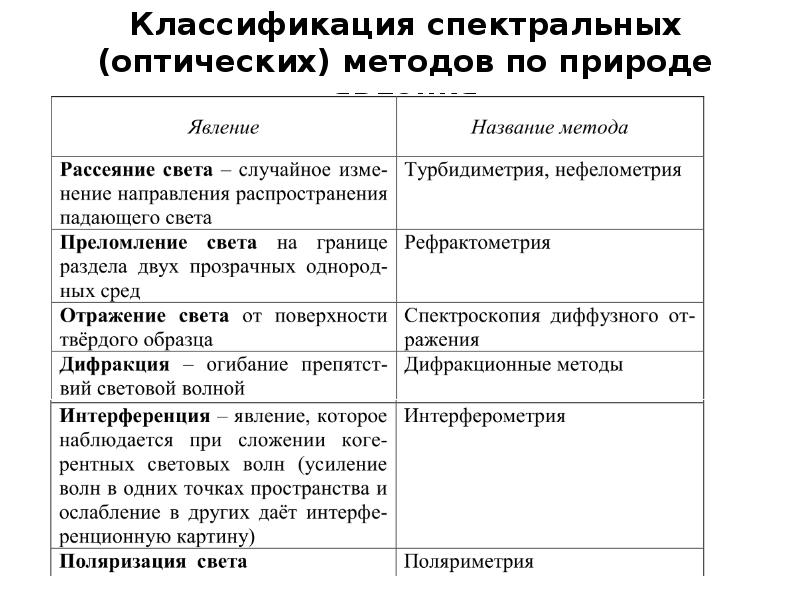

Классификация спектральных (оптических) методов по природе явления

Слайд 9

Описание слайда:

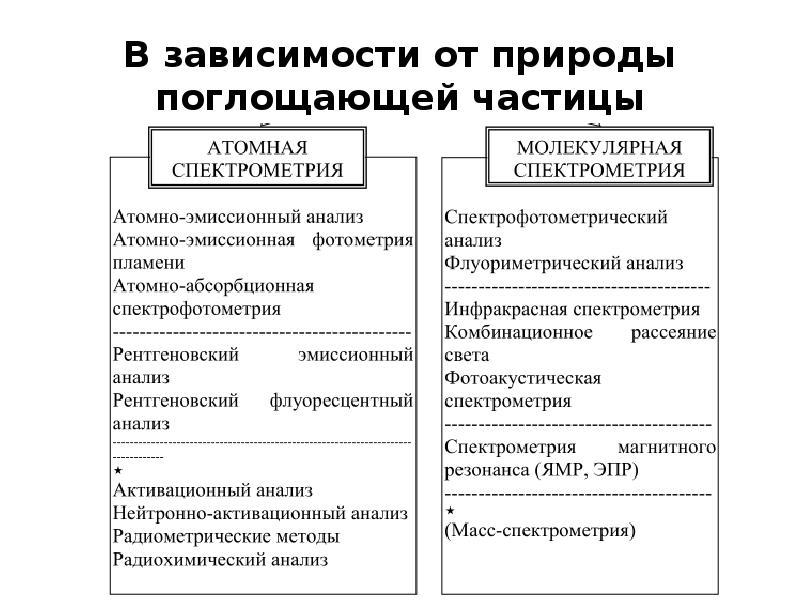

В зависимости от природы поглощающей частицы

Слайд 10

Описание слайда:

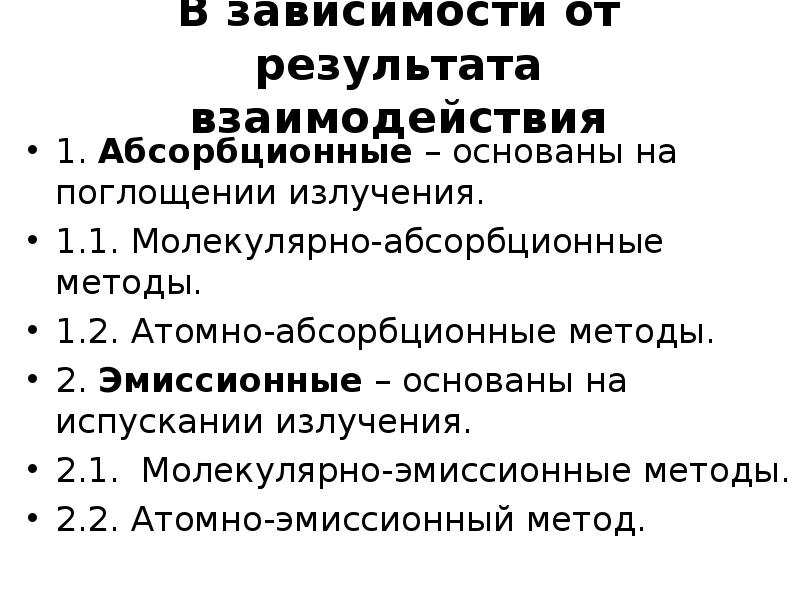

В зависимости от результата взаимодействия 1. Абсорбционные – основаны на поглощении излучения. 1.1. Молекулярно-абсорбционные методы. 1.2. Атомно-абсорбционные методы. 2. Эмиссионные – основаны на испускании излучения. 2.1. Молекулярно-эмиссионные методы. 2.2. Атомно-эмиссионный метод.

Слайд 11

Описание слайда:

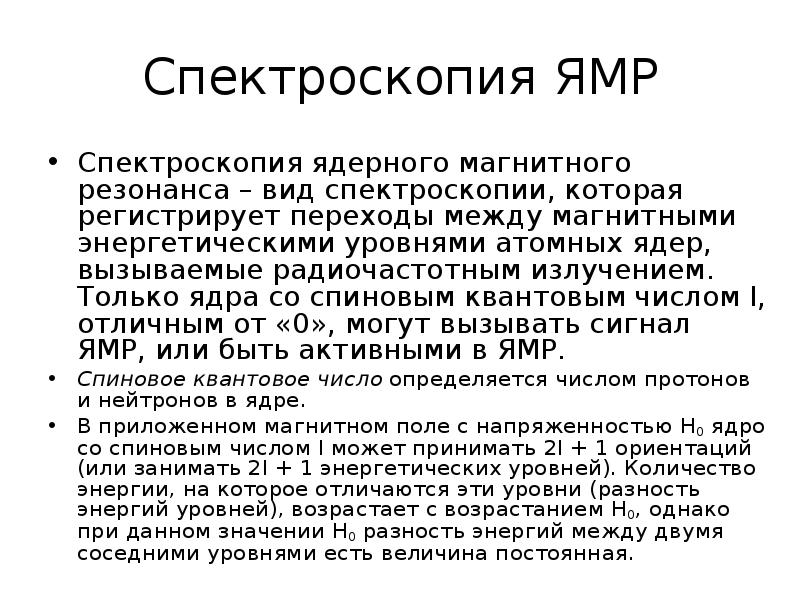

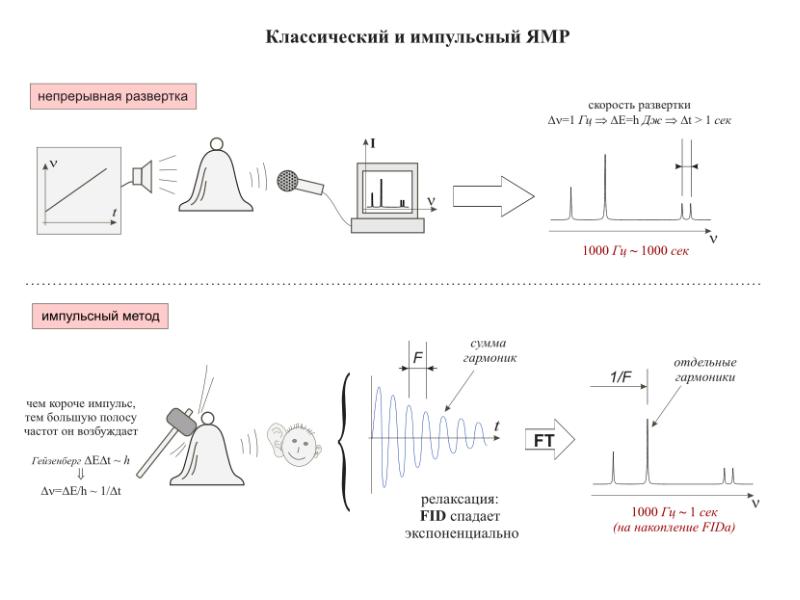

Спектроскопия ЯМР Спектроскопия ядерного магнитного резонанса – вид спектроскопии, которая регистрирует переходы между магнитными энергетическими уровнями атомных ядер, вызываемые радиочастотным излучением. Только ядра со спиновым квантовым числом I, отличным от «0», могут вызывать сигнал ЯМР, или быть активными в ЯМР. Спиновое квантовое число определяется числом протонов и нейтронов в ядре. В приложенном магнитном поле с напряженностью Н0 ядро со спиновым числом I может принимать 2I + 1 ориентаций (или занимать 2I + 1 энергетических уровней). Количество энергии, на которое отличаются эти уровни (разность энергий уровней), возрастает с возрастанием Н0, однако при данном значении Н0 разность энергий между двумя соседними уровнями есть величина постоянная.

Слайд 12

Описание слайда:

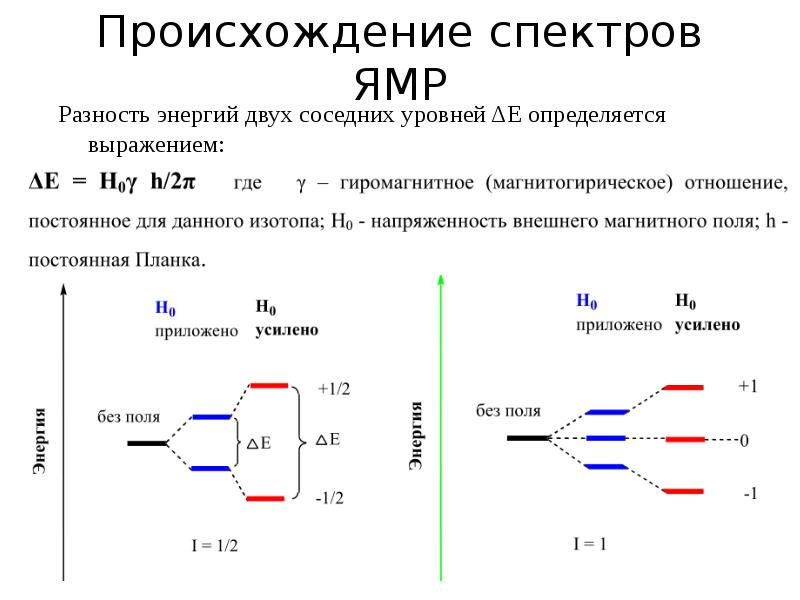

Происхождение спектров ЯМР Разность энергий двух соседних уровней ΔЕ определяется выражением:

Слайд 13

Описание слайда:

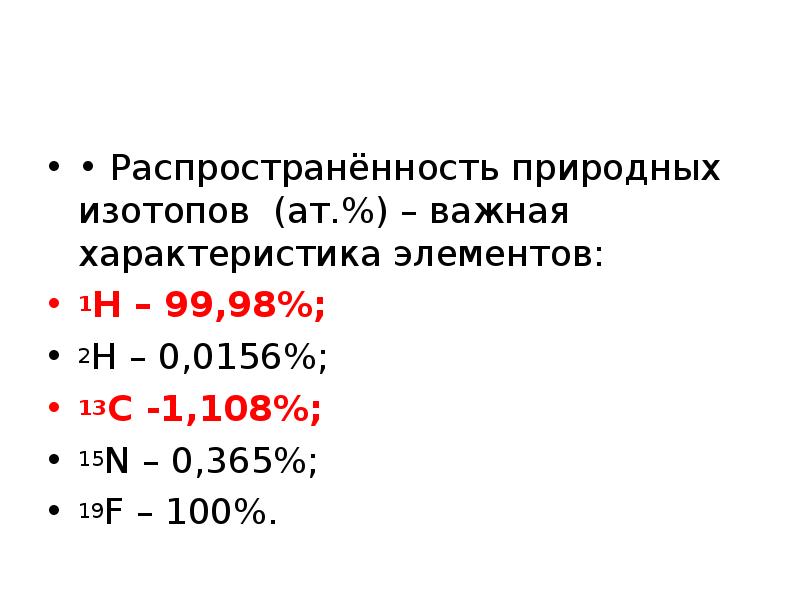

• Распространённость природных изотопов (ат.%) – важная характеристика элементов: 1H – 99,98%; 2H – 0,0156%; 13C -1,108%; 15N – 0,365%; 19F – 100%.

Слайд 14

Описание слайда:

Методические основы Для исследования с помощью ЯМР спектроскопии, как правило, вещество растворяют в подходящем растворителе (однако ЯМР-анализ можно проводить и в твердой фазе). Для анализа необходимо ~ 10-20 мг образца. Приготовленный раствор помещают в ампулу объемом ~ 0.5 мл и диаметром 5 мм. Ампулу с образцом помещают между полюсами сильного магнита. В магнитном поле протоны мгновенно ориентируются в направлении поля Н0 (подобно маленьким стержневым магнитам). В первый момент после внесения образца число ядер, ориентированных вдоль поля и против поля, одинаково (50% на 50%).

Слайд 15

Описание слайда:

Характеристики спектра ЯМР Основными характеристиками спектров ЯМР являются:  химический сдвиг - разность положения сигнала данного протона и положение сигнала стандарта,  мультиплетность - сигналы протона (группы протонов) в спектре могут быть представлены в виде одиночной линии (такой сигнал называется «синглет») или в виде групп линий,  константа спин - спинового взаимодействия - численное значение расстояния между мультиплетами называется константой спин-спинового взаимодействия и обозначается J.  площадь сигнала резонанса -интенсивность сигнала пропорциональна количеству протонов каждого типа и измеряется площадью пика. Эти характеристики зависят от химического окружения данного ядра или группы ядер, от числа соседних ядер, обладающих магнитным моментом, от их относительного расположения, а также от числа анализируемых ядер в различных структурных фрагментах молекулы

Слайд 16

Описание слайда:

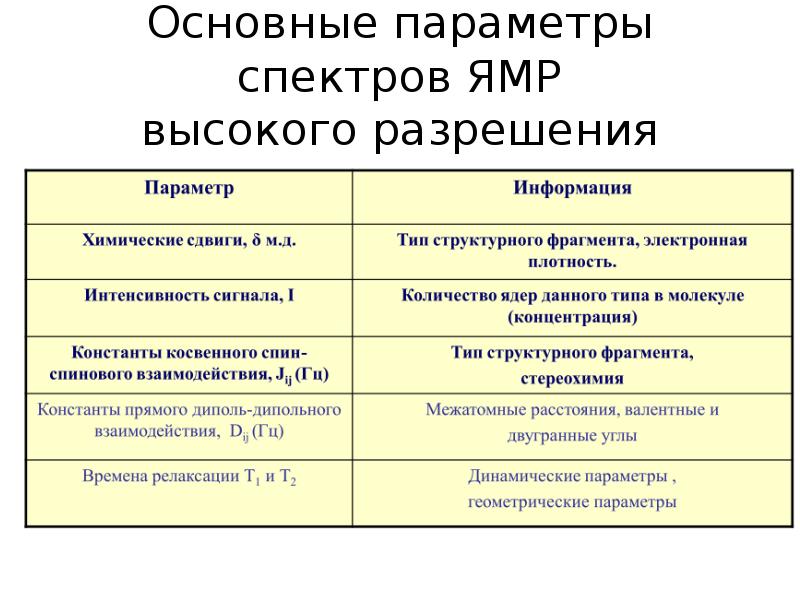

Основные параметры спектров ЯМР высокого разрешения

Слайд 17

Описание слайда:

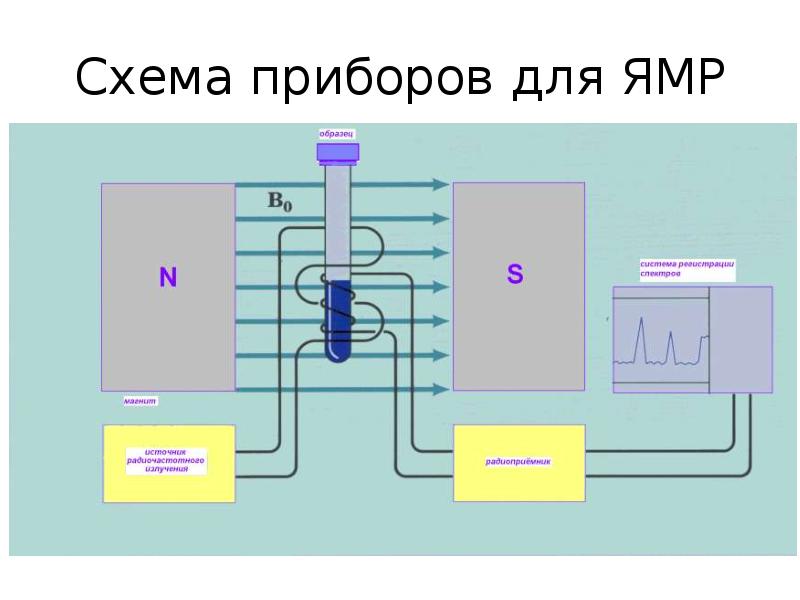

Схема приборов для ЯМР

Слайд 18

Описание слайда:

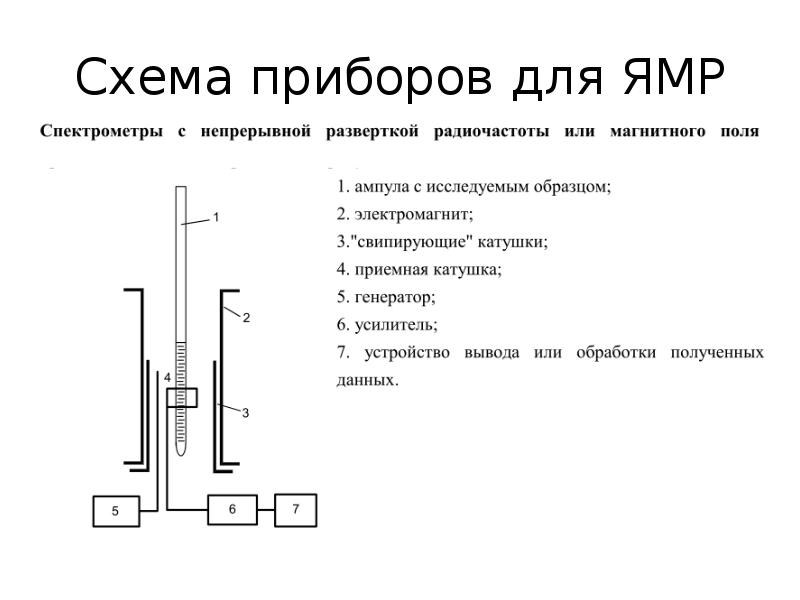

Схема приборов для ЯМР

Слайд 19

Описание слайда:

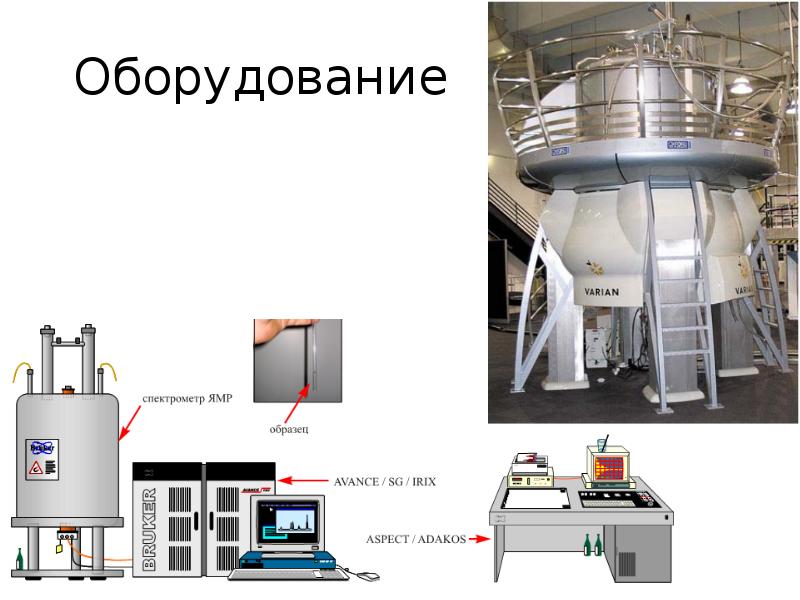

Оборудование

Слайд 20

Описание слайда:

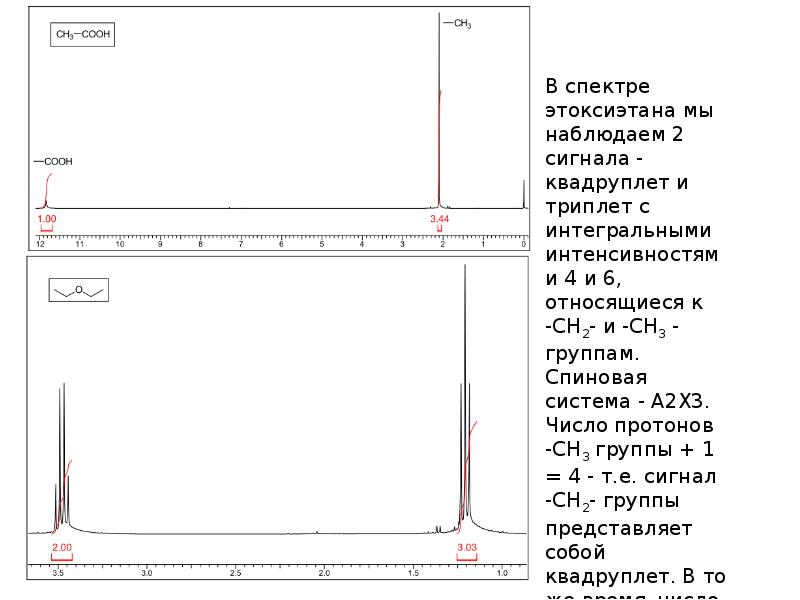

Примеры спектров ЯМР 1Н

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Спектроскопия ЯМР 13С

Слайд 25

Описание слайда:

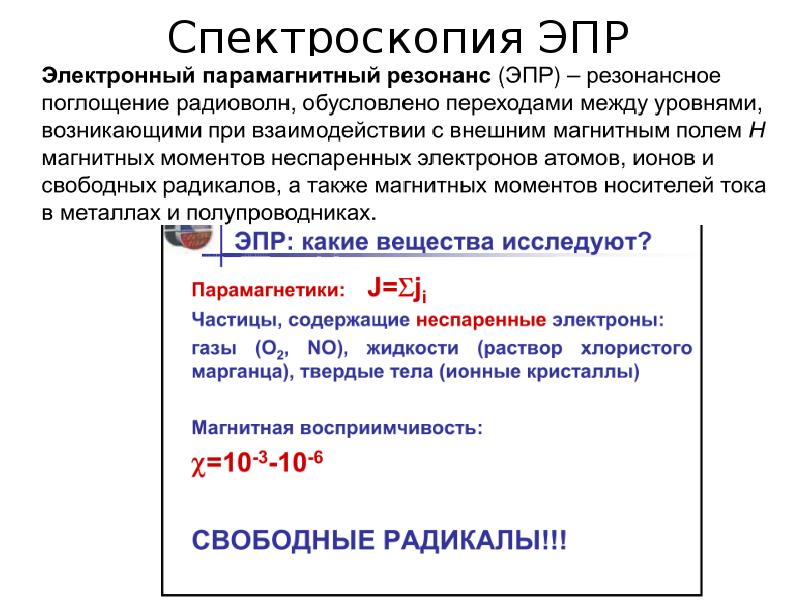

Спектроскопия ЭПР

Слайд 26

Описание слайда:

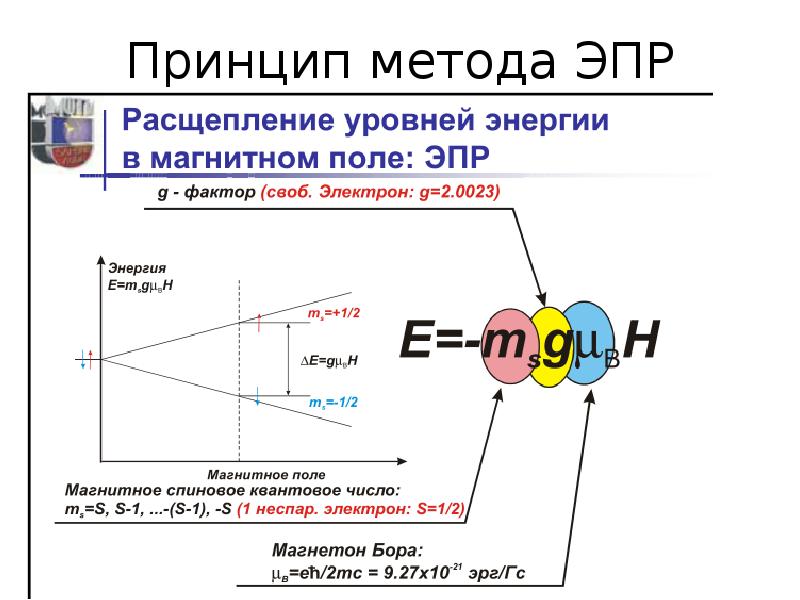

Принцип метода ЭПР

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

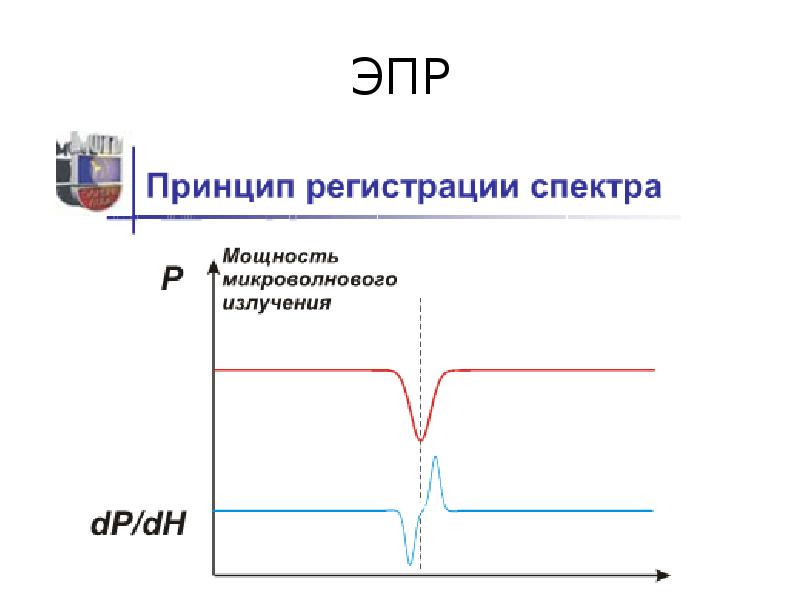

ЭПР

Слайд 29

Описание слайда:

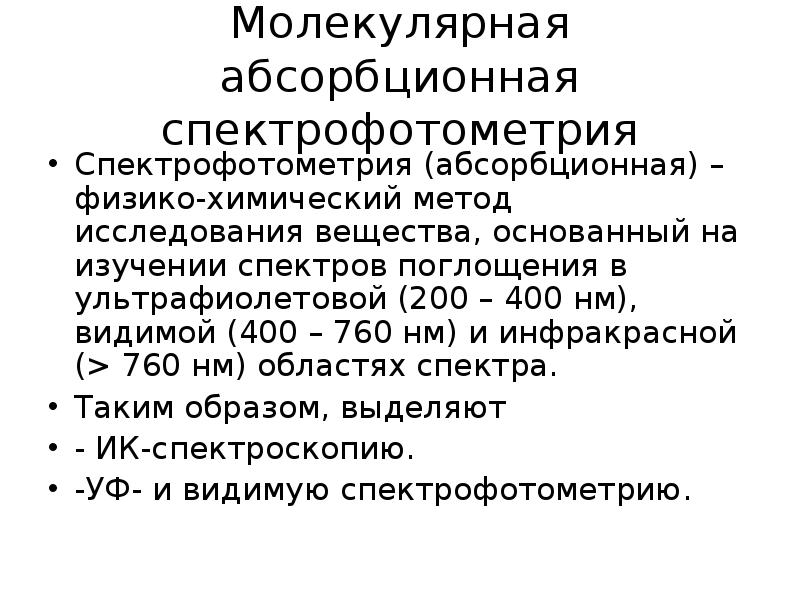

Молекулярная абсорбционная спектрофотометрия Спектрофотометрия (абсорбционная) –физико-химический метод исследования вещества, основанный на изучении спектров поглощения в ультрафиолетовой (200 – 400 нм), видимой (400 – 760 нм) и инфракрасной (> 760 нм) областях спектра. Таким образом, выделяют - ИК-спектроскопию. -УФ- и видимую спектрофотометрию.

Слайд 30

Описание слайда:

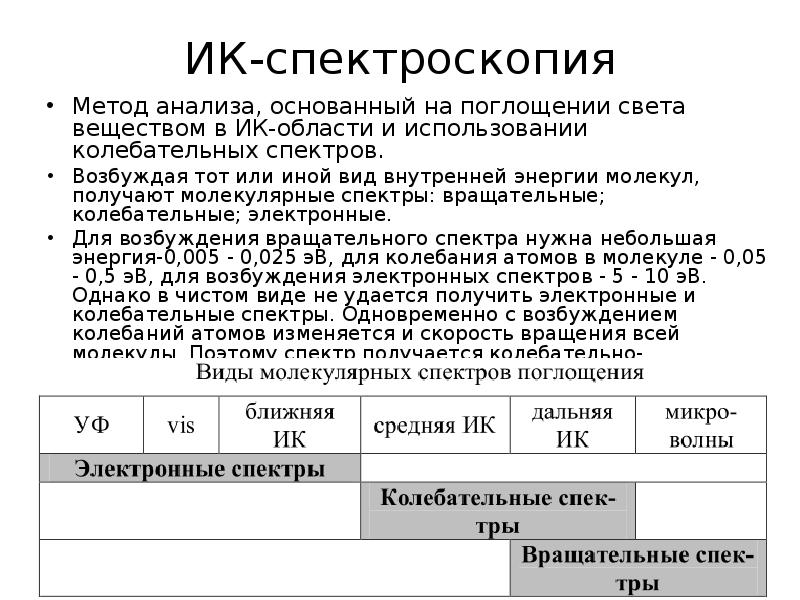

ИК-спектроскопия Метод анализа, основанный на поглощении света веществом в ИК-области и использовании колебательных спектров. Возбуждая тот или иной вид внутренней энергии молекул, получают молекулярные спектры: вращательные; колебательные; электронные. Для возбуждения вращательного спектра нужна небольшая энергия-0,005 - 0,025 эВ, для колебания атомов в молекуле - 0,05 - 0,5 эВ, для возбуждения электронных спектров - 5 - 10 эВ. Однако в чистом виде не удается получить электронные и колебательные спектры. Одновременно с возбуждением колебаний атомов изменяется и скорость вращения всей молекулы. Поэтому спектр получается колебательно-вращательным.

Слайд 31

Описание слайда:

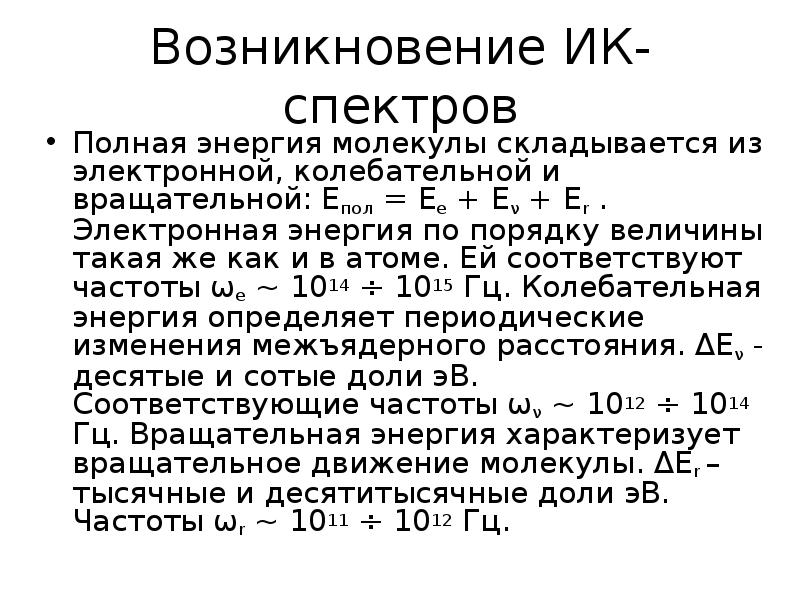

Возникновение ИК-спектров Полная энергия молекулы складывается из электронной, колебательной и вращательной: Епол = Ее + Еν + Еr . Электронная энергия по порядку величины такая же как и в атоме. Ей соответствуют частоты ωе ~ 1014 ÷ 1015 Гц. Колебательная энергия определяет периодические изменения межъядерного расстояния. ΔЕν - десятые и сотые доли эВ. Соответствующие частоты ων ~ 1012 ÷ 1014 Гц. Вращательная энергия характеризует вращательное движение молекулы. ΔЕr – тысячные и десятитысячные доли эВ. Частоты ωr ~ 1011 ÷ 1012 Гц.

Слайд 32

Описание слайда:

Возникновение спектров

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

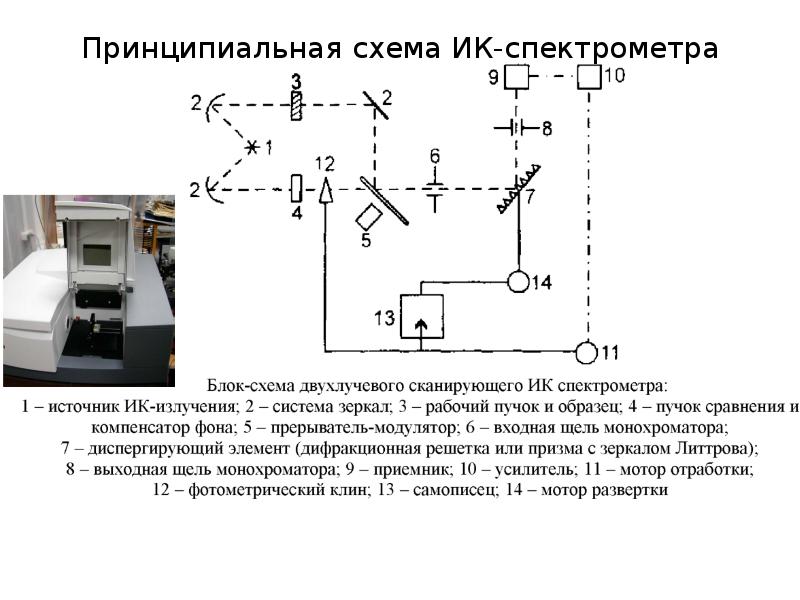

Принципиальная схема ИК-спектрометра

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Схема прибора для ИК-спектроскопии

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Варианты подготовки проб 1. Нативное вещество (алмазный кристалл) – 0,1-1 мг. 2. Прессование с оптически-прозрачным веществом (KBr) – 1-10 мг. 3. Растворение в оптически-прозрачном растворителе (вазелиновое масло, дейтерированный хлороформ и т.д.) – 1-10 мг. 4. ИК-спектр в газовой фазе. Применение: 1. Основной метод доказательства подлинности органических лекарственных веществ (сравнение со стандартным веществом, сравнение с базой данных спектров). 2. Значительно реже – количественное определение вещества в смеси

Слайд 44

Описание слайда:

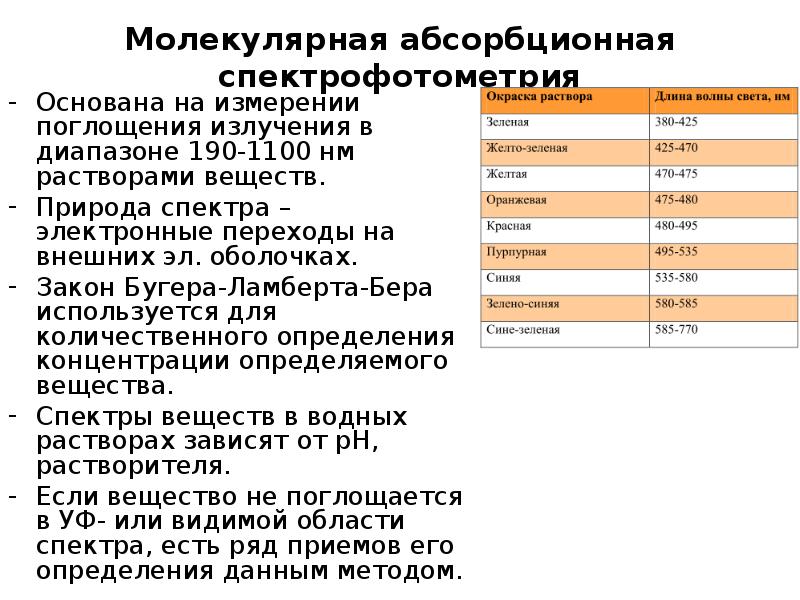

Молекулярная абсорбционная спектрофотометрия Основана на измерении поглощения излучения в диапазоне 190-1100 нм растворами веществ. Природа спектра – электронные переходы на внешних эл. оболочках. Закон Бугера-Ламберта-Бера используется для количественного определения концентрации определяемого вещества. Спектры веществ в водных растворах зависят от рН, растворителя. Если вещество не поглощается в УФ- или видимой области спектра, есть ряд приемов его определения данным методом.

Слайд 45

Описание слайда:

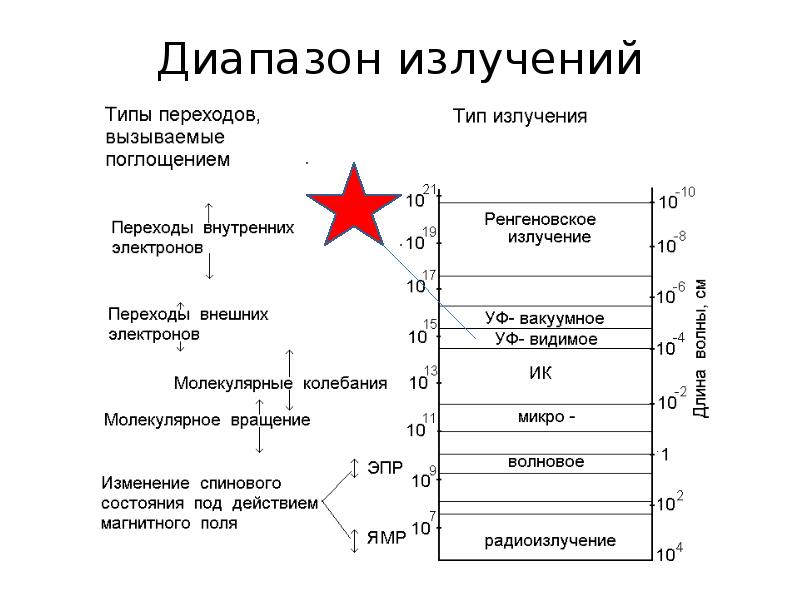

Диапазон излучений

Слайд 46

Описание слайда:

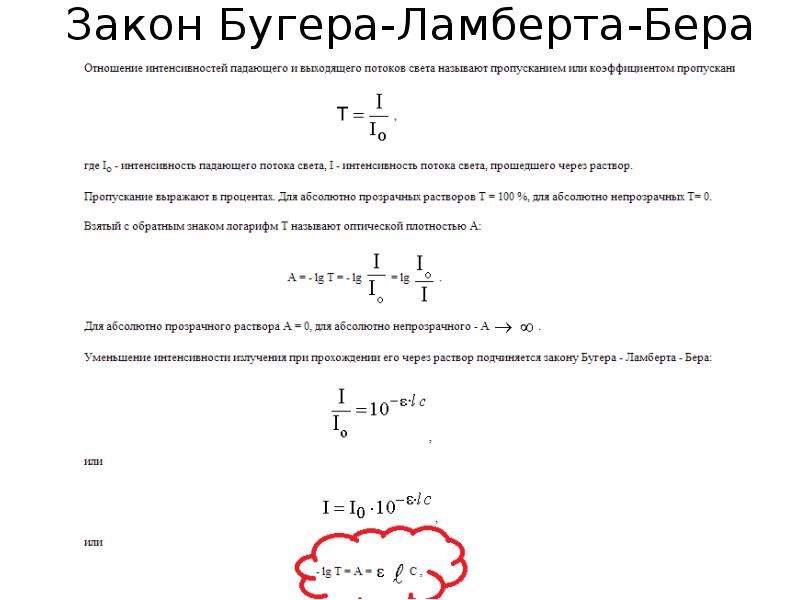

Закон Бугера-Ламберта-Бера

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

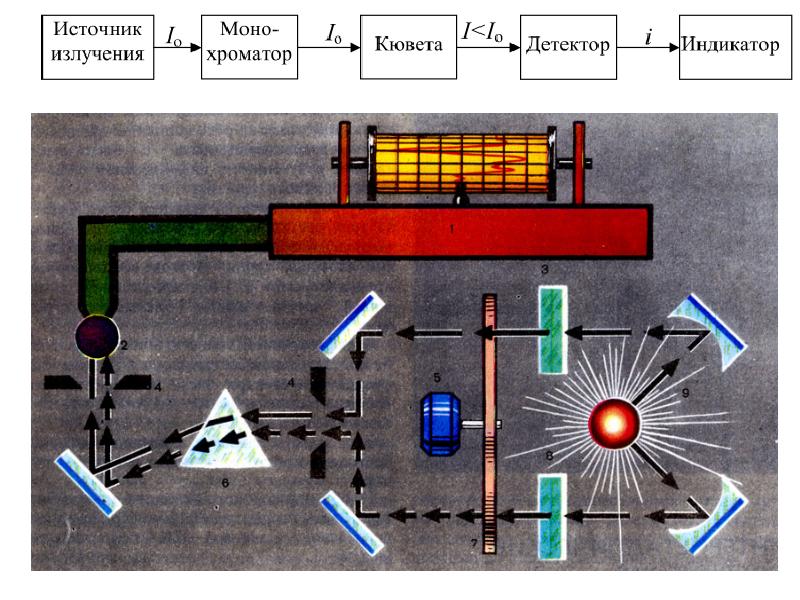

Принципиальная схема спектрофотометра

Слайд 49

Описание слайда:

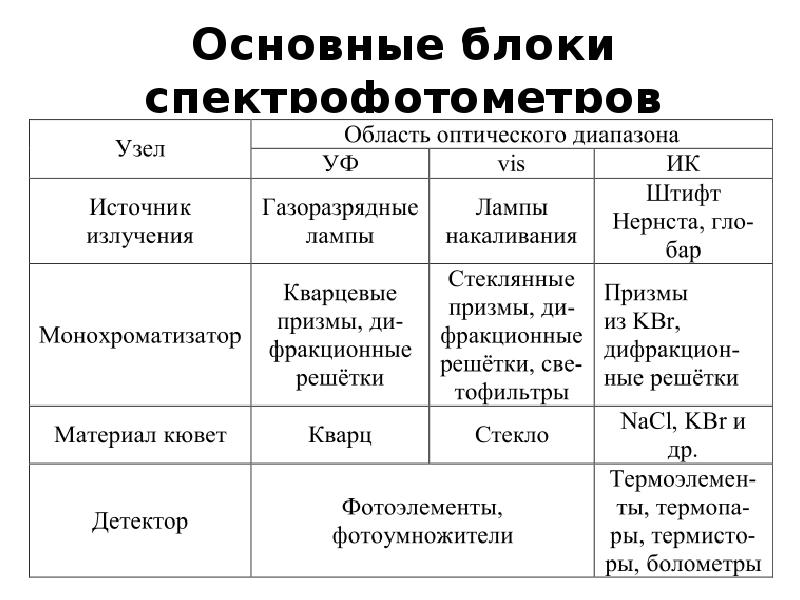

Основные блоки спектрофотометров

Слайд 50

Описание слайда:

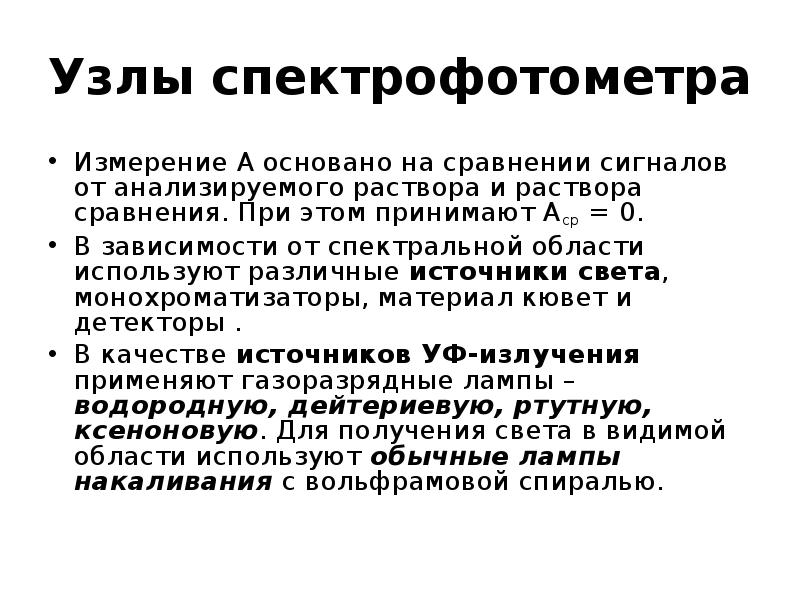

Узлы спектрофотометра Измерение А основано на сравнении сигналов от анализируемого раствора и раствора сравнения. При этом принимают Аср = 0. В зависимости от спектральной области используют различные источники света, монохроматизаторы, материал кювет и детекторы . В качестве источников УФ-излучения применяют газоразрядные лампы – водородную, дейтериевую, ртутную, ксеноновую. Для получения света в видимой области используют обычные лампы накаливания с вольфрамовой спиралью.

Слайд 51

Описание слайда:

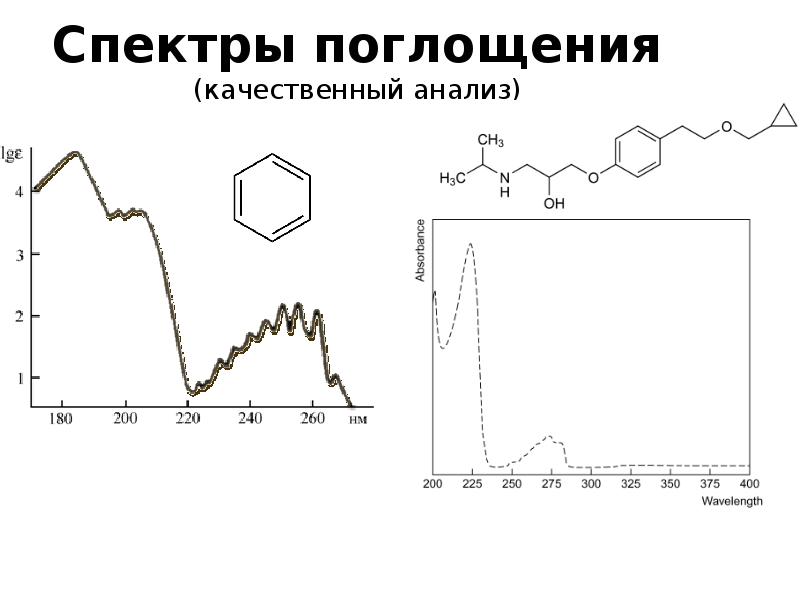

Спектры поглощения (качественный анализ)

Слайд 52

Описание слайда:

Зависимость спектра поглощения от рН водной фазы

Слайд 53

Описание слайда:

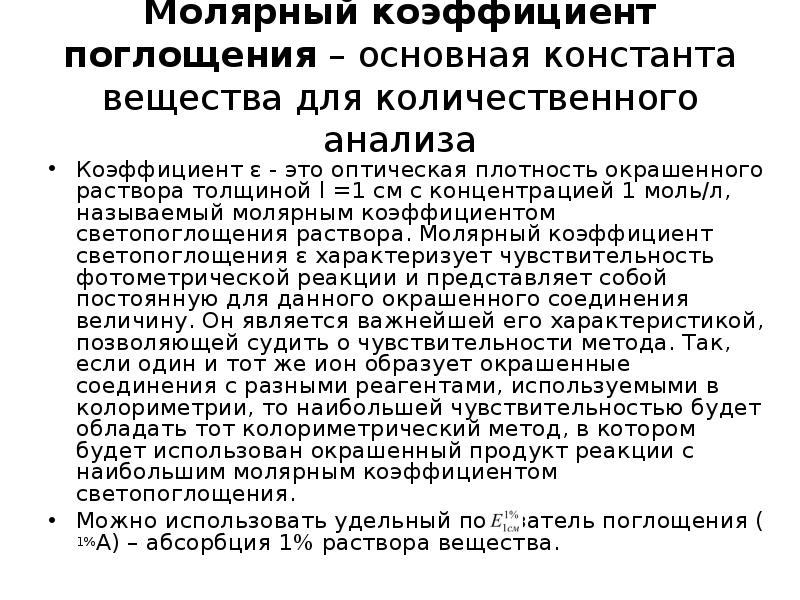

Молярный коэффициент поглощения – основная константа вещества для количественного анализа Коэффициент ε - это оптическая плотность окрашенного раствора толщиной l =1 см с концентрацией 1 моль/л, называемый молярным коэффициентом светопоглощения раствора. Молярный коэффициент светопоглощения ε характеризует чувствительность фотометрической реакции и представляет собой постоянную для данного окрашенного соединения величину. Он является важнейшей его характеристикой, позволяющей судить о чувствительности метода. Так, если один и тот же ион образует окрашенные соединения с разными реагентами, используемыми в колориметрии, то наибольшей чувствительностью будет обладать тот колориметрический метод, в котором будет использован окрашенный продукт реакции с наибольшим молярным коэффициентом светопоглощения. Можно использовать удельный показатель поглощения ( 1%А) – абсорбция 1% раствора вещества.

Слайд 54

Описание слайда:

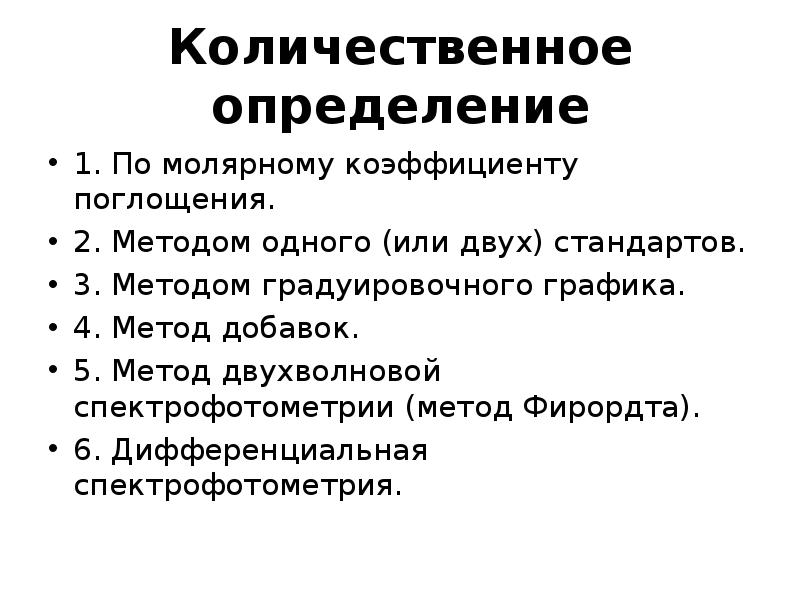

Количественное определение 1. По молярному коэффициенту поглощения. 2. Методом одного (или двух) стандартов. 3. Методом градуировочного графика. 4. Метод добавок. 5. Метод двухволновой спектрофотометрии (метод Фирордта). 6. Дифференциальная спектрофотометрия.

Слайд 55

Описание слайда:

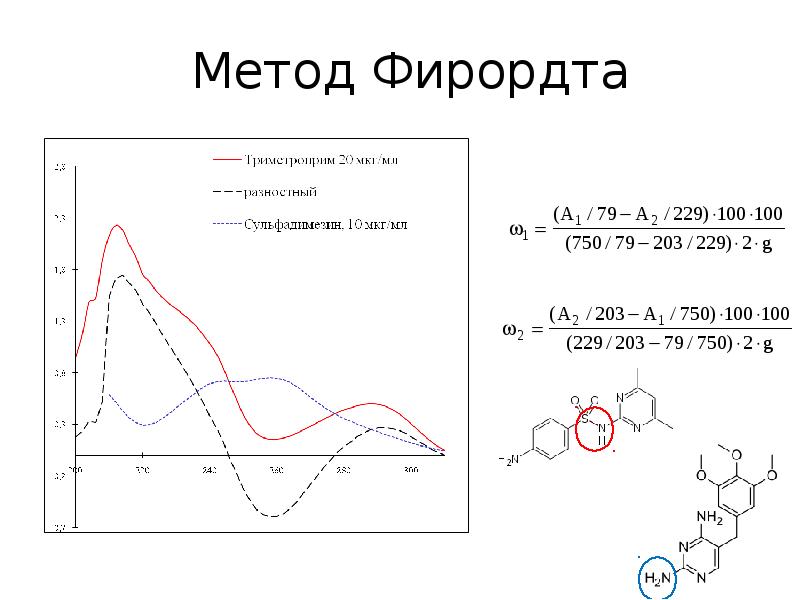

Метод Фирордта

Слайд 56

Описание слайда:

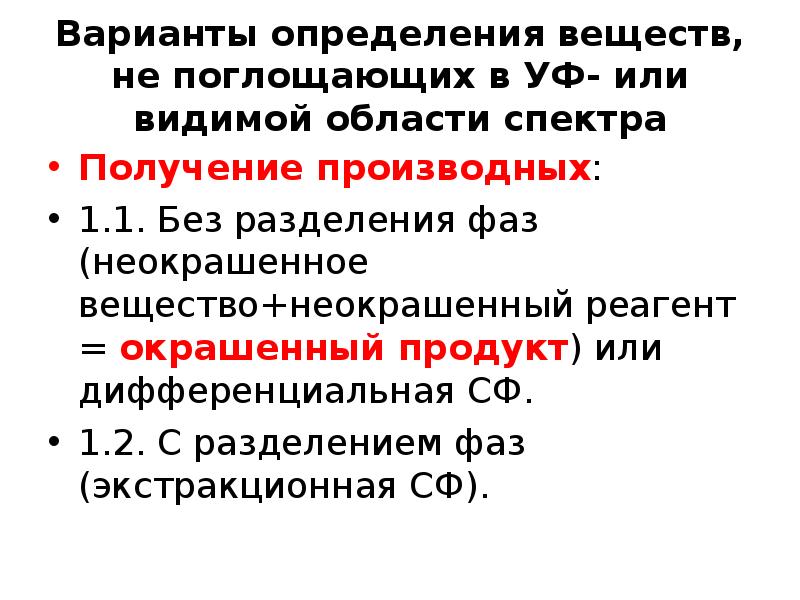

Варианты определения веществ, не поглощающих в УФ- или видимой области спектра Получение производных: 1.1. Без разделения фаз (неокрашенное вещество+неокрашенный реагент = окрашенный продукт) или дифференциальная СФ. 1.2. С разделением фаз (экстракционная СФ).

Слайд 57

Описание слайда:

Применение УФ-видимой СФ 1. Идентификация органических веществ (характерный спектр, максимумы поглощения, изменение максимумов при изменении рН) – как подтверждающий для фармсубстанций. 2. Идентификация органических веществ в ГЛС. 3. Метод количественного определения органических/неорганических веществ. 4. Метод определения чистоты органических веществ (светопоглощающие примеси в веществах, плохо поглощающих в УФ-видимой области спектра).

Слайд 58

Описание слайда:

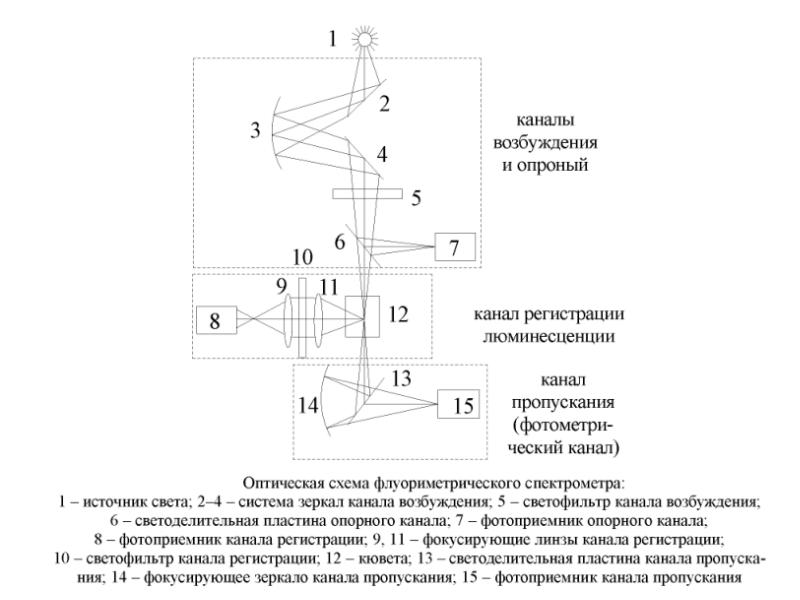

Флуориметрия - молекулярно-эмиссионный метод анализа веществ, основанный на измерении испускания ЭМИ веществом после его облучения ЭМИ другой длины волны.

Слайд 59

Описание слайда:

Слайд 60

Описание слайда:

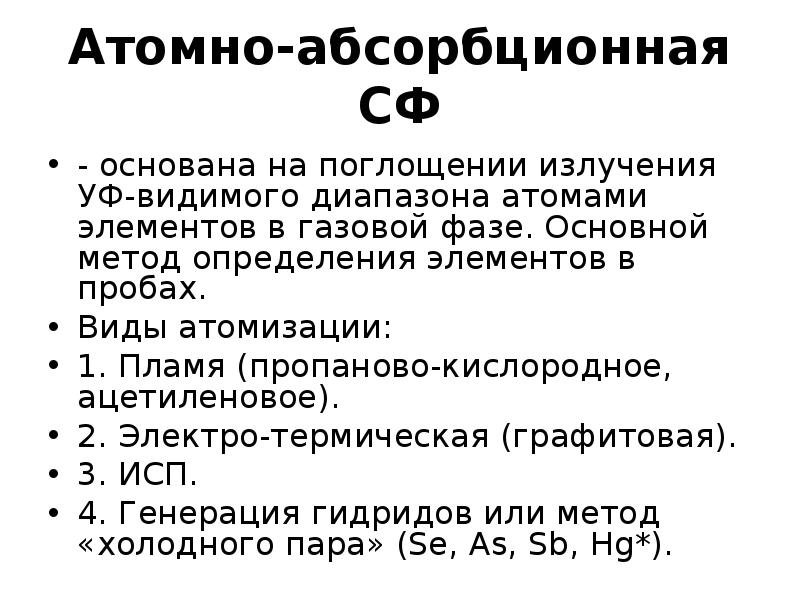

Атомно-абсорбционная СФ - основана на поглощении излучения УФ-видимого диапазона атомами элементов в газовой фазе. Основной метод определения элементов в пробах. Виды атомизации: 1. Пламя (пропаново-кислородное, ацетиленовое). 2. Электро-термическая (графитовая). 3. ИСП. 4. Генерация гидридов или метод «холодного пара» (Se, As, Sb, Hg*).

Слайд 61

Описание слайда:

Слайд 62

Описание слайда:

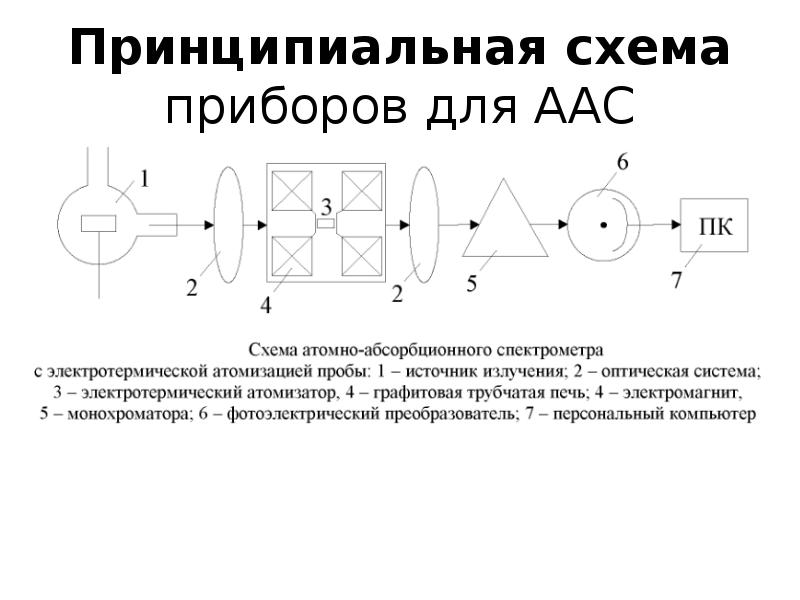

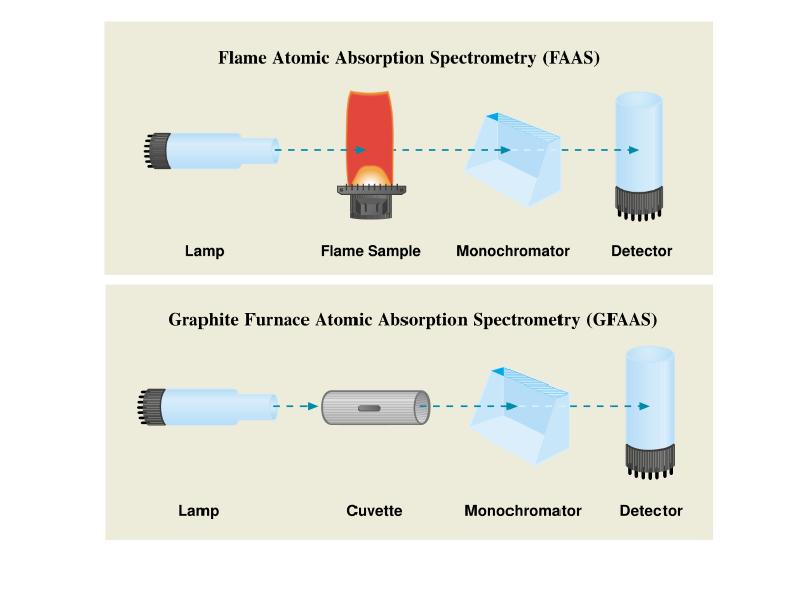

Принципиальная схема приборов для ААС

Слайд 63

Описание слайда:

Слайд 64

Описание слайда:

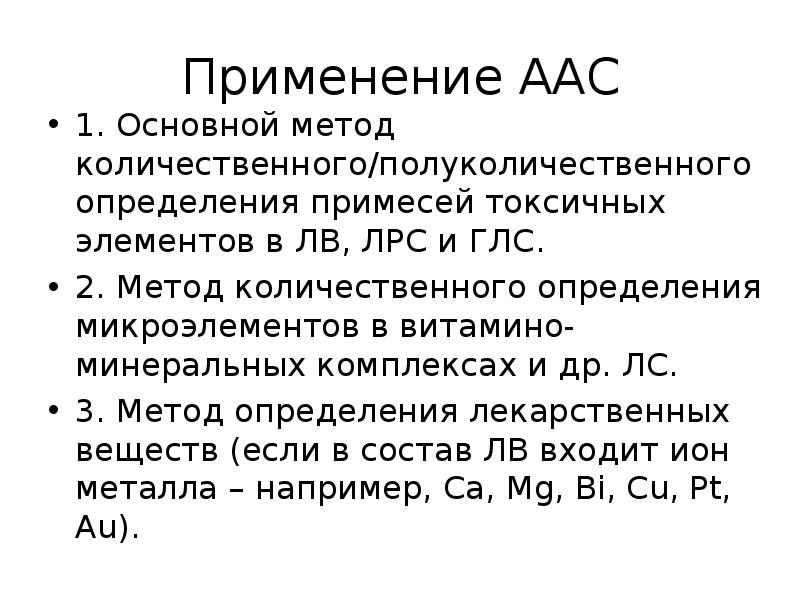

Применение ААС 1. Основной метод количественного/полуколичественного определения примесей токсичных элементов в ЛВ, ЛРС и ГЛС. 2. Метод количественного определения микроэлементов в витамино-минеральных комплексах и др. ЛС. 3. Метод определения лекарственных веществ (если в состав ЛВ входит ион металла – например, Са, Mg, Bi, Cu, Pt, Au).

Слайд 65

Описание слайда:

Атомно-эмиссионная СФ

Слайд 66

Описание слайда:

Слайд 67

Описание слайда:

Слайд 68

Описание слайда:

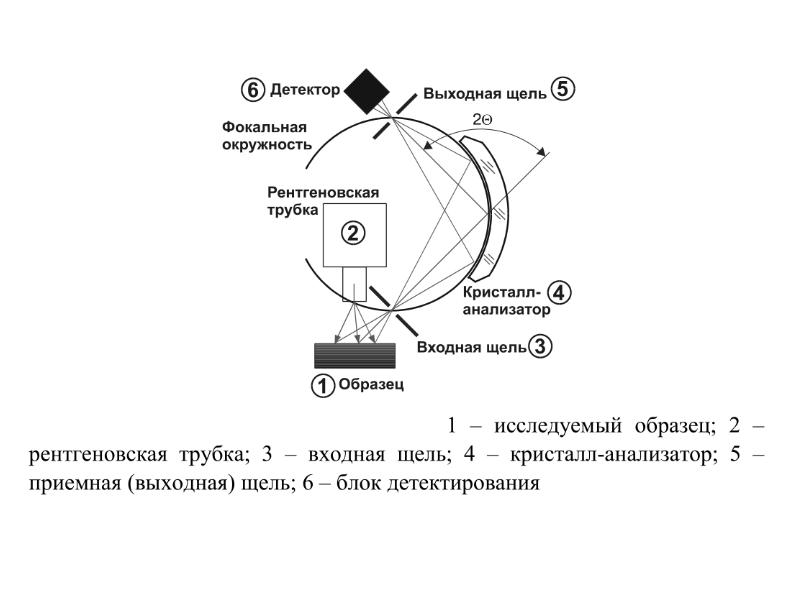

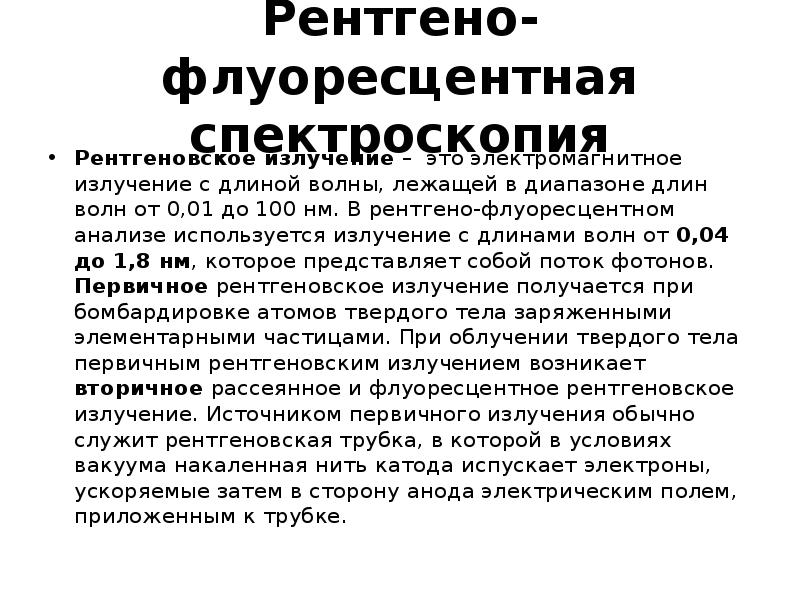

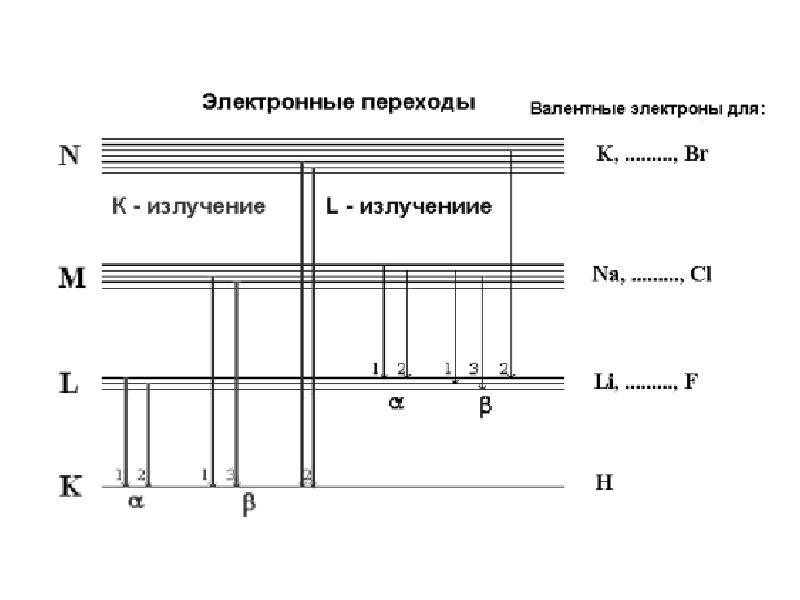

Рентгено-флуоресцентная спектроскопия Рентгеновское излучение – это электромагнитное излучение c длиной волны, лежащей в диапазоне длин волн от 0,01 до 100 нм. В рентгено-флуоресцентном анализе используется излучение с длинами волн от 0,04 до 1,8 нм, которое представляет собой поток фотонов. Первичное рентгеновское излучение получается при бомбардировке атомов твердого тела заряженными элементарными частицами. При облучении твердого тела первичным рентгеновским излучением возникает вторичное рассеянное и флуоресцентное рентгеновское излучение. Источником первичного излучения обычно служит рентгеновская трубка, в которой в условиях вакуума накаленная нить катода испускает электроны, ускоряемые затем в сторону анода электрическим полем, приложенным к трубке.
