Вы можете ознакомиться и скачать презентацию на тему Средства измерения частоты вращения. Доклад-сообщение содержит 16 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Средства измерения частоты вращения

Слайд 2

Описание слайда:

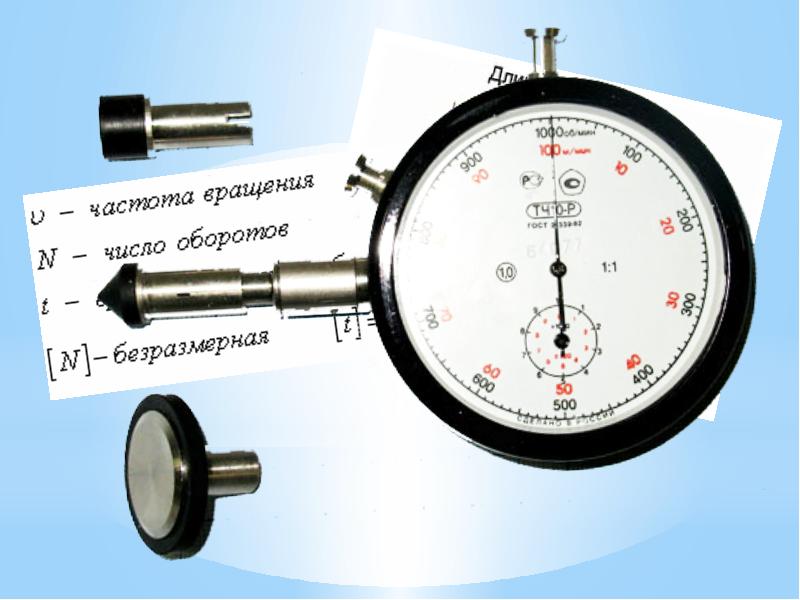

Слайд 3

Описание слайда:

Методы измерения частоты вращения

Слайд 4

Описание слайда:

Электрические приборы а) приборы, измеряющие электрическое напряжение того или иного датчика, пропорционально угловым скоростям б) приборы, измеряющие частоту переменного тока в датчике, пропорциональную измеряемой угловой скорости.

Слайд 5

Описание слайда:

Тахометры Приборы для измерения частоты вращения вала (угловой скорости) называются тахометрами. Тахометры, снабженные регистрирующим (записывающим) устройством, - называются тахографами.

Слайд 6

Описание слайда:

1-вращающееся кольцо 2-ось вращения 3- приводной валик 4-спиральная пружина 5-тяга 6-подвижная муфта 7-зубчатая рейка 8- стрелка прибора 9-промежуточное кольцо 10-шестерня Механический тахометр

Слайд 7

Описание слайда:

Магнитоиндукционные тахометры 1-приводной вал; 2-вал; 3-постоянные магниты; 4-алюминиевый диск; 5- волосковая пружина; 6-постоянный магнит; 7-стрелка; 8-шкала; 9-алюминиевый диск; 10-ось

Слайд 8

Описание слайда:

Дистанционные магнитоиндукционные тахометры 2-магнитный узел; 3- алюминиевый диск; 4-равномерная шкала; 6- магнит; 7-спиральная пружина; 8- чувствительный элемент; 11-статор датчика; 12- статор; 13- два постоянных магнита; 14- гистерезисные диски; 15-ротор

Слайд 9

Описание слайда:

Электрические тахометры 1- вала 2-цепной привод 3- тахогенератор постоянного тока 4- указатели – вольтметры 5- генератор переменного тока 6- стальные неподвижные полосы 7- постоянный магнит

Слайд 10

Описание слайда:

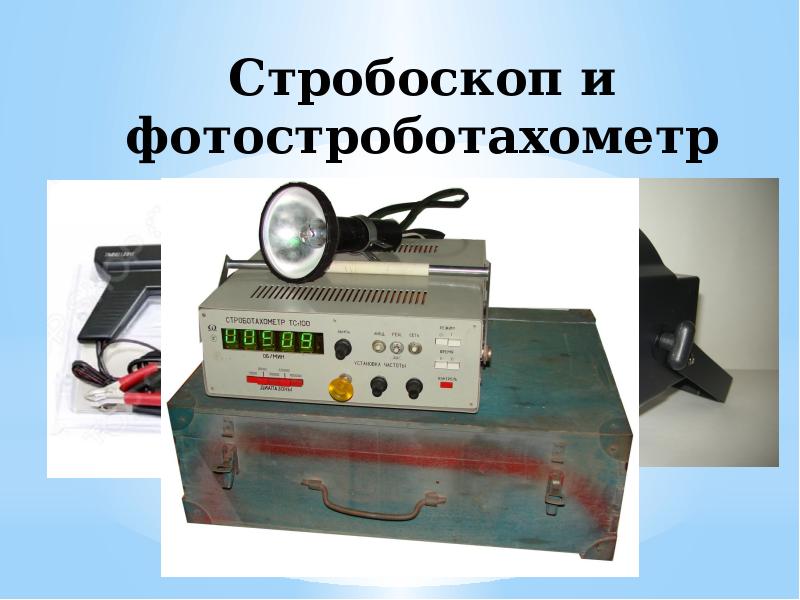

Стробоскоп и фотостроботахометр

Слайд 11

Описание слайда:

Принцип работы стробоскоба АТТ-6002 Принцип работы стробоскоба АТТ-6002

Слайд 12

Описание слайда:

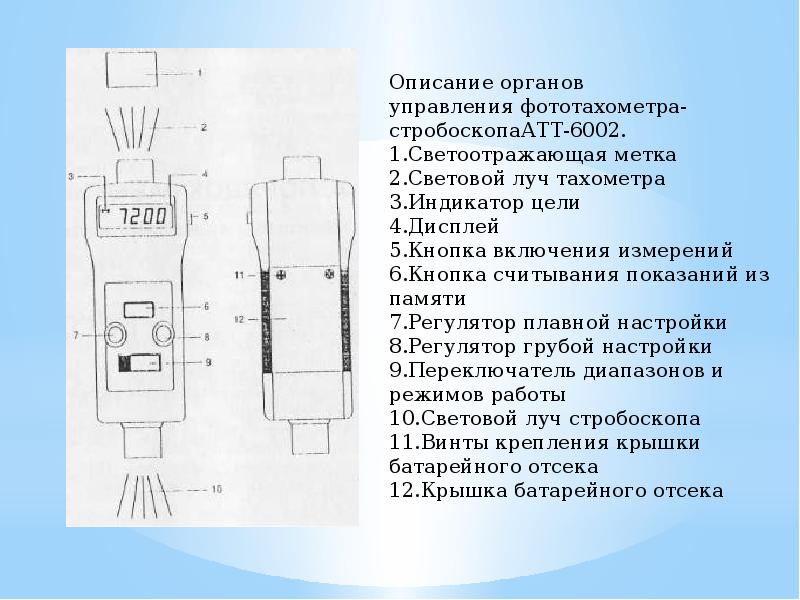

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Счетчики оборотов 1- электромагнитная катушка; 2-якорь; 3-храповик 4-пружина; 5-храповое колесо; 6-цифровые барабаны; 7-цифровой барабан; 8-рамка прибора 9-вал; 10- стальной штифт; 11-вал; 12- постоянный магнит; 13- выключатель

Слайд 15

Описание слайда:

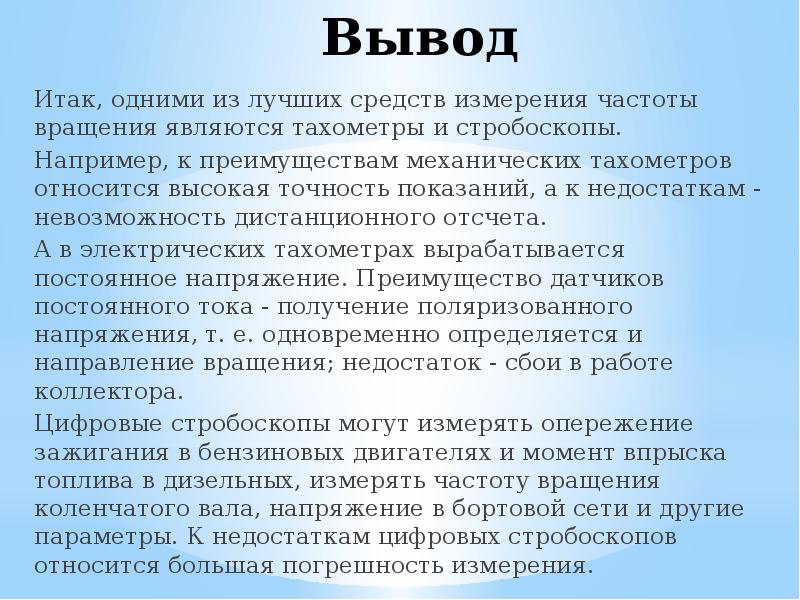

Вывод Итак, одними из лучших средств измерения частоты вращения являются тахометры и стробоскопы. Например, к преимуществам механических тахометров относится высокая точность показаний, а к недостаткам - невозможность дистанционного отсчета. А в электрических тахометрах вырабатывается постоянное напряжение. Преимущество датчиков постоянного тока - получение поляризованного напряжения, т. е. одновременно определяется и направление вращения; недостаток - сбои в работе коллектора. Цифровые стробоскопы могут измерять опережение зажигания в бензиновых двигателях и момент впрыска топлива в дизельных, измерять частоту вращения коленчатого вала, напряжение в бортовой сети и другие параметры. К недостаткам цифровых стробоскопов относится большая погрешность измерения.
