Содержание

Вы можете ознакомиться и скачать презентацию на тему Сведения о взрывчатых веществах. Доклад-сообщение содержит 40 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации


Слайд 1


Сведения о взрывчатых веществах, слайд №1
Описание слайда:

Слайд 2


Сведения о взрывчатых веществах, слайд №2
Описание слайда:

Слайд 3


Сведения о взрывчатых веществах, слайд №3
Описание слайда:

Слайд 4


Сведения о взрывчатых веществах, слайд №4
Описание слайда:

Слайд 5


Сведения о взрывчатых веществах, слайд №5
Описание слайда:

Слайд 6


Сведения о взрывчатых веществах, слайд №6
Описание слайда:

Слайд 7


Сведения о взрывчатых веществах, слайд №7
Описание слайда:

Слайд 8

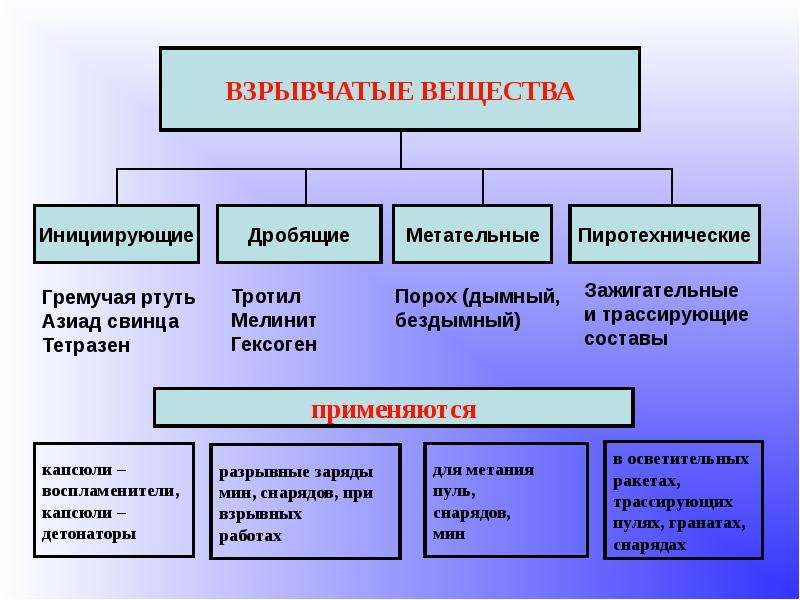

Деление взрывчатых веществ по характеру их действия и практическому применению Инициирующими называются такие взрывчатые вещества, которые обладают...
Описание слайда:
Деление взрывчатых веществ по характеру их действия и практическому применению Инициирующими называются такие взрывчатые вещества, которые обладают большой чувствительностью, взрываются от незначительного теплового или механического воздействия и своей детонацией вызывают взрыв других взрывчатых веществ. Дробящими (бризантными) называются такие взрывчатые вещества, которые взрываются, как правило, под действием детонации инициирующих взрывчатых веществ и при взрыве производят дробление окружающих предметов. Метательными называются такие взрывчатые вещества, которые имеют взрывчатое превращение в виде горения при сравнительно медленном нарастании давления. Пиротехнические составы представляют собой смеси горючих веществ (магния, фосфора, алюминия и др.) окислителей (хлоратов, нитратов и др.) и цементаторов (естественные и искусственные смолы и др.). Кроме того, они содержат примеси специального назначения: вещества, окрашивающие пламя; вещества, уменьшающие чувствительность состава и др. !!!

Слайд 9


Вопрос 2. Боеприпасы, их классификация. Понятие о калибре. Боеприпасы (боевые припасы)- составная часть вооружения, непосредственно предназначенные...
Описание слайда:
Вопрос 2. Боеприпасы, их классификация. Понятие о калибре. Боеприпасы (боевые припасы)- составная часть вооружения, непосредственно предназначенные для поражения живой силы и техники, разрушения сооружений (укреплений) и выполнения специальных задач (освещения, задымления, переброски агитационной литературы и т.д.). К боеприпасам относятся: артиллерийские выстрелы; боевые части ракет и торпед; гранаты, заряды; авиационные бомбы; инженерные и морские мины; фугасы; дымовые шашки.

Слайд 10


Сведения о взрывчатых веществах, слайд №10
Описание слайда:

Слайд 11

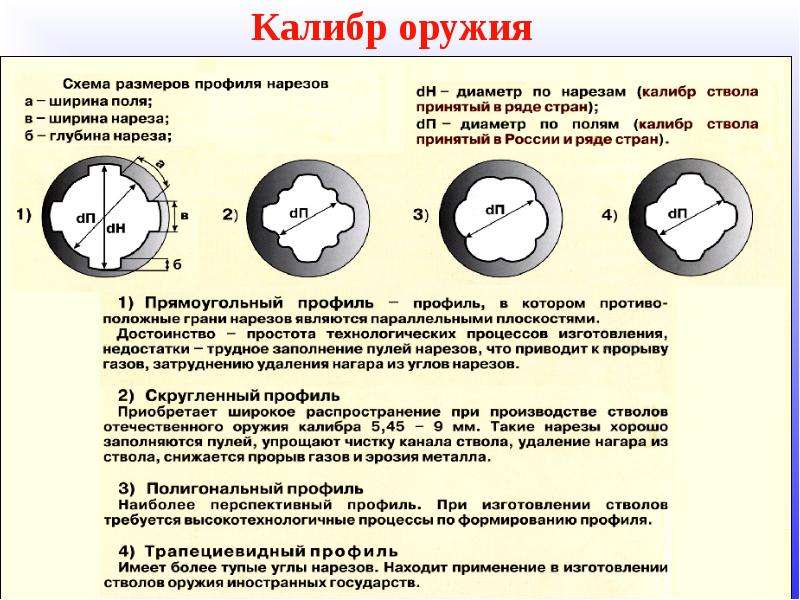

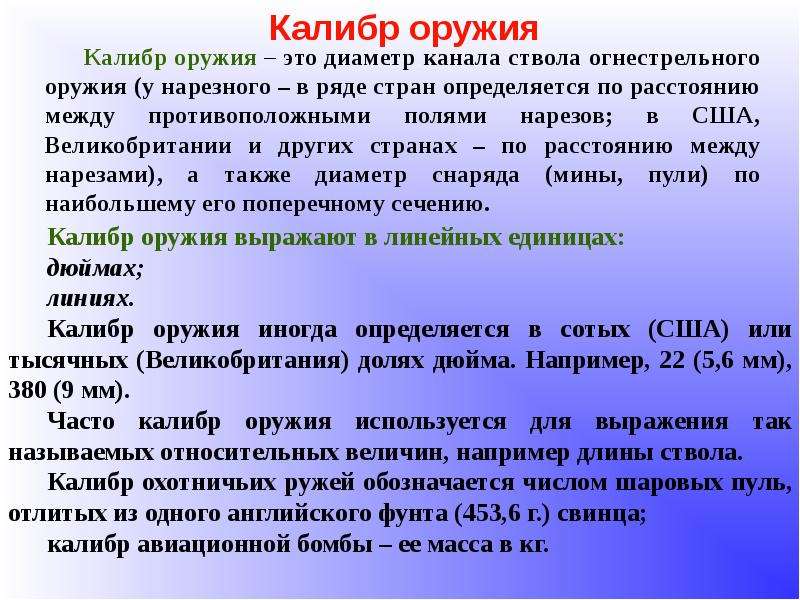

Калибр оружия
Описание слайда:
Калибр оружия

Слайд 12


Калибр оружия
Описание слайда:
Калибр оружия

Слайд 13

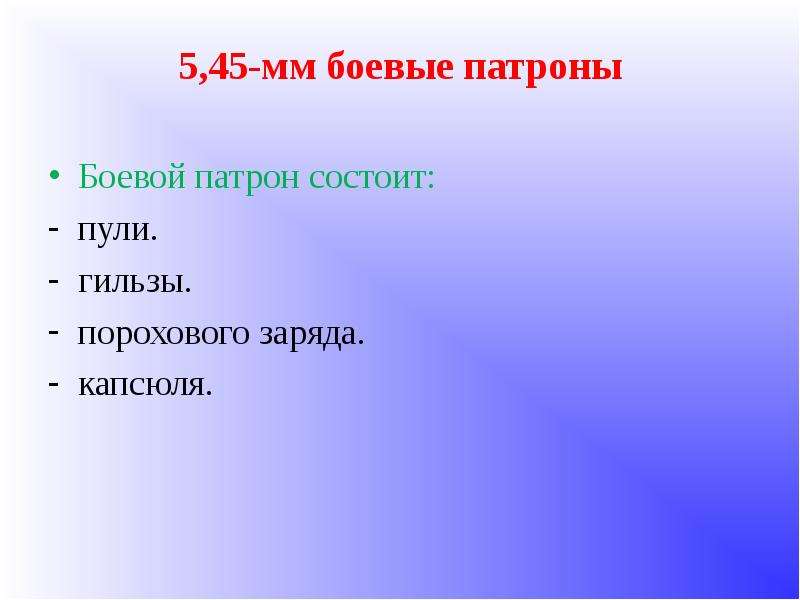

5,45-мм боевые патроны Боевой патрон состоит: пули. гильзы. порохового заряда. капсюля.
Описание слайда:
5,45-мм боевые патроны Боевой патрон состоит: пули. гильзы. порохового заряда. капсюля.

Слайд 14


5,45-мм патроны выпускаются с обыкновенными и трассирующими пулями. Головная часть трассирующей пули окрашена в зеленый цвет. Для имитации стрельбы...
Описание слайда:
5,45-мм патроны выпускаются с обыкновенными и трассирующими пулями. Головная часть трассирующей пули окрашена в зеленый цвет. Для имитации стрельбы применяются холостые (без пули) патроны, стрельба которыми ведется с применением специальной втулки. 5,45-мм патроны выпускаются с обыкновенными и трассирующими пулями. Головная часть трассирующей пули окрашена в зеленый цвет. Для имитации стрельбы применяются холостые (без пули) патроны, стрельба которыми ведется с применением специальной втулки. Обыкновенная пуля предназначена для поражения живой силы противника, расположенной открыто и за преградами, пробиваемыми пулей. Обыкновенная пуля состоит из стальной покрытой томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубашка.

Слайд 15

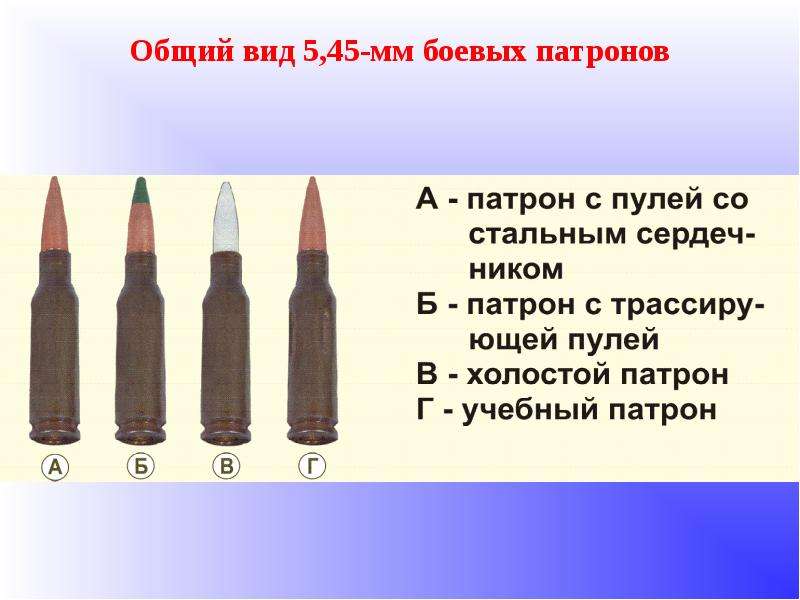

Общий вид 5,45-мм боевых патронов
Описание слайда:
Общий вид 5,45-мм боевых патронов

Слайд 16


Сведения о взрывчатых веществах, слайд №16
Описание слайда:

Слайд 17


В дне гильзы имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые к пороховому...
Описание слайда:
В дне гильзы имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые к пороховому заряду проникает пламя от ударного состава капсюля. Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя. В дне гильзы имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые к пороховому заряду проникает пламя от ударного состава капсюля. Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя. Заряд состоит из бездымного пироксилинового пороха. Пуля состоит из биметаллической (плакированной) оболочки, в которую впрессован стальной сердечник. Между пулей и стальным сердечником имеется свинцовая рубашка. Патроны для заряжания пистолета снаряжаются в магазин на 8 патронов. Снаряжение магазина производится путем вкладывания и утапливания патронов рукой.

Слайд 18


Общий вид 9-мм пистолетного патрона и его устройство: - биметаллическая (плакированная) оболочка; -стальной сердечник; - свинцовая рубашка; -капсюль;...
Описание слайда:
Общий вид 9-мм пистолетного патрона и его устройство: - биметаллическая (плакированная) оболочка; -стальной сердечник; - свинцовая рубашка; -капсюль; -гильза; - пороховой заряд; -пуля

Слайд 19

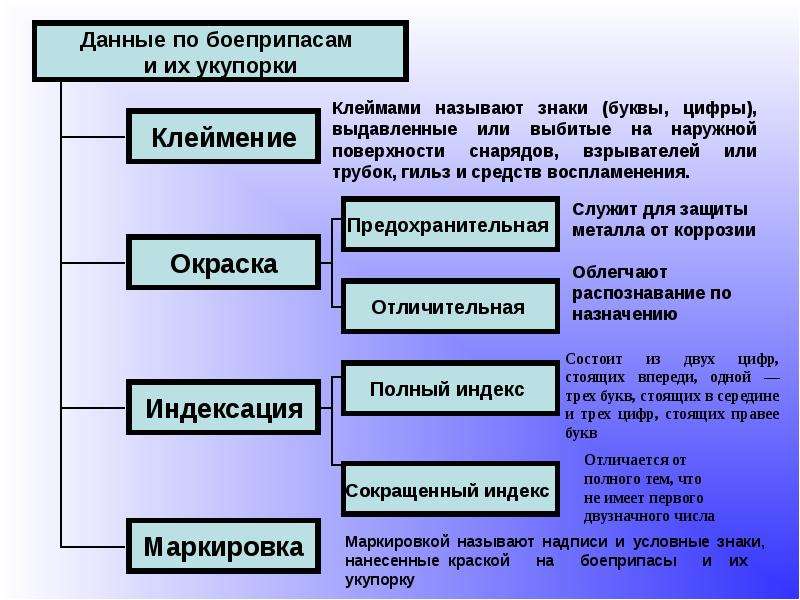

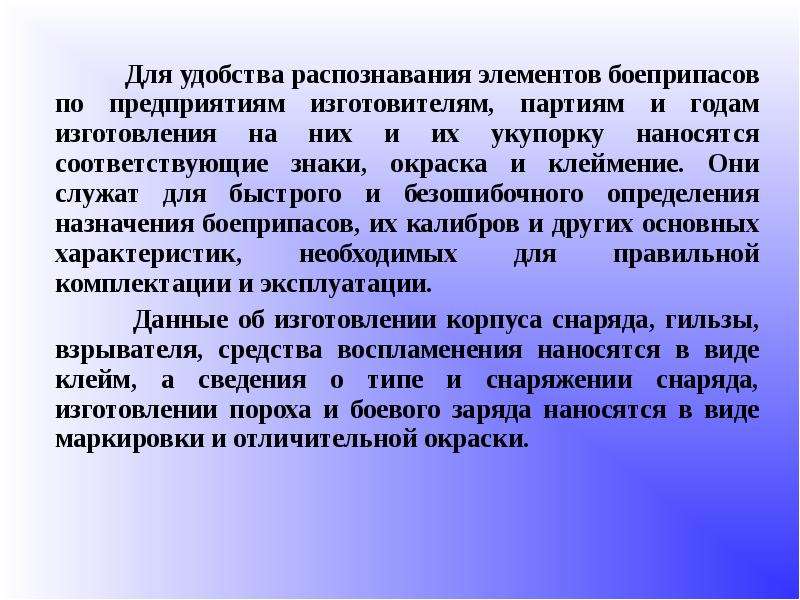

Для удобства распознавания элементов боеприпасов по предприятиям изготовителям, партиям и годам изготовления на них и их укупорку наносятся...
Описание слайда:
Для удобства распознавания элементов боеприпасов по предприятиям изготовителям, партиям и годам изготовления на них и их укупорку наносятся соответствующие знаки, окраска и клеймение. Они служат для быстрого и безошибочного определения назначения боеприпасов, их калибров и других основных характеристик, необходимых для правильной комплектации и эксплуатации. Для удобства распознавания элементов боеприпасов по предприятиям изготовителям, партиям и годам изготовления на них и их укупорку наносятся соответствующие знаки, окраска и клеймение. Они служат для быстрого и безошибочного определения назначения боеприпасов, их калибров и других основных характеристик, необходимых для правильной комплектации и эксплуатации. Данные об изготовлении корпуса снаряда, гильзы, взрывателя, средства воспламенения наносятся в виде клейм, а сведения о типе и снаряжении снаряда, изготовлении пороха и боевого заряда наносятся в виде маркировки и отличительной окраски.

Слайд 20


Сведения о взрывчатых веществах, слайд №20
Описание слайда:

Слайд 21


Клеймение снарядов
Описание слайда:
Клеймение снарядов

Слайд 22

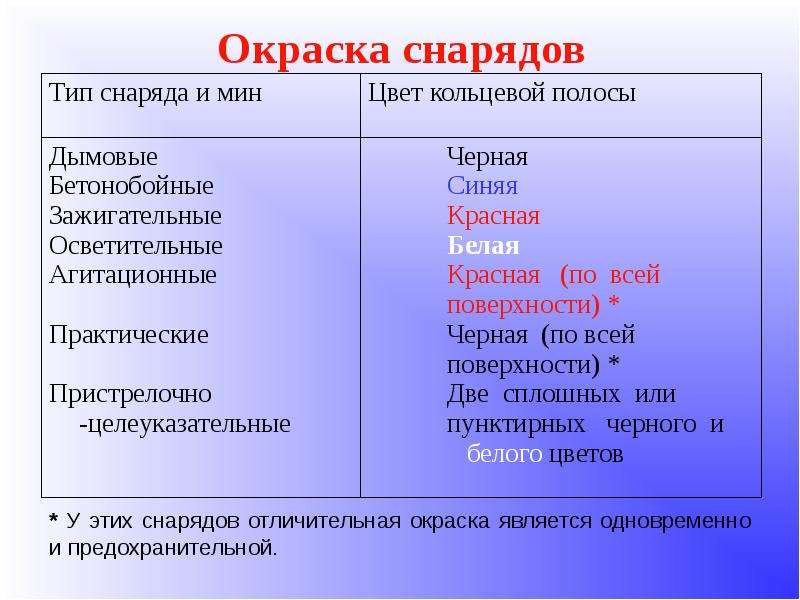

Окраска снарядов
Описание слайда:
Окраска снарядов

Слайд 23

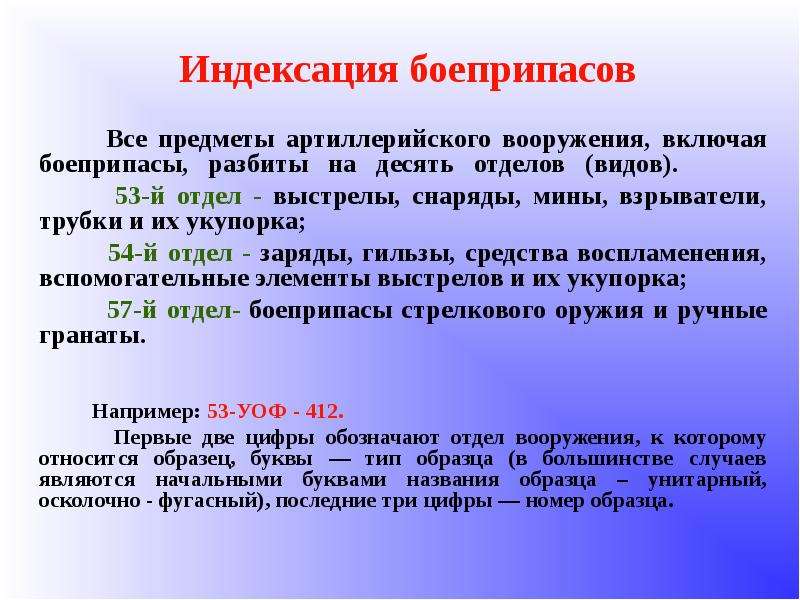

Индексация боеприпасов Все предметы артиллерийского вооружения, включая боеприпасы, разбиты на десять отделов (видов). 53-й отдел - выстрелы,...
Описание слайда:
Индексация боеприпасов Все предметы артиллерийского вооружения, включая боеприпасы, разбиты на десять отделов (видов). 53-й отдел - выстрелы, снаряды, мины, взрыватели, трубки и их укупорка; 54-й отдел - заряды, гильзы, средства воспламенения, вспомогательные элементы выстрелов и их укупорка; 57-й отдел- боеприпасы стрелкового оружия и ручные гранаты. Например: 53-УОФ - 412. Первые две цифры обозначают отдел вооружения, к которому относится образец, буквы — тип образца (в большинстве случаев являются начальными буквами названия образца – унитарный, осколочно - фугасный), последние три цифры — номер образца.

Слайд 24

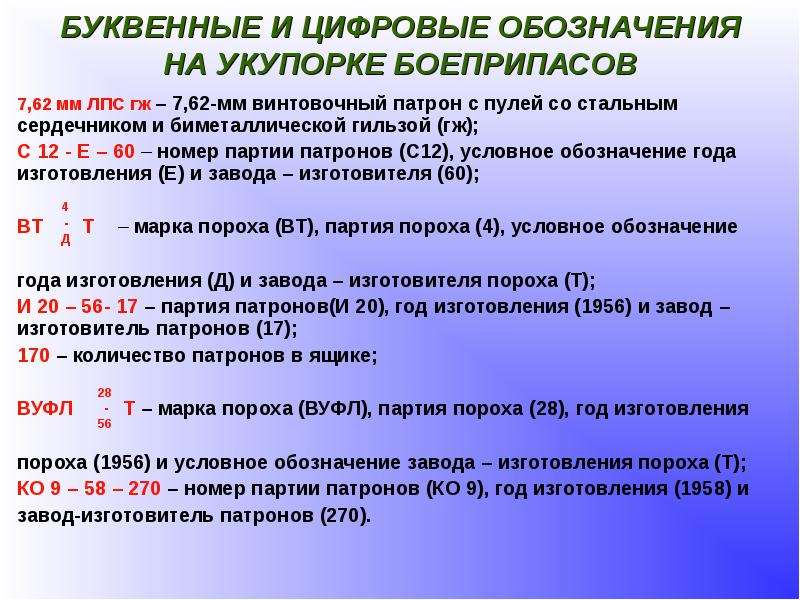

БУКВЕННЫЕ И ЦИФРОВЫЕ ОБОЗНАЧЕНИЯ НА УКУПОРКЕ БОЕПРИПАСОВ 7,62 мм ЛПС гж – 7,62-мм винтовочный патрон с пулей со стальным сердечником и...
Описание слайда:
БУКВЕННЫЕ И ЦИФРОВЫЕ ОБОЗНАЧЕНИЯ НА УКУПОРКЕ БОЕПРИПАСОВ 7,62 мм ЛПС гж – 7,62-мм винтовочный патрон с пулей со стальным сердечником и биметаллической гильзой (гж); С 12 - Е – 60 – номер партии патронов (С12), условное обозначение года изготовления (Е) и завода – изготовителя (60); ВТ Т – марка пороха (ВТ), партия пороха (4), условное обозначение года изготовления (Д) и завода – изготовителя пороха (Т); И 20 – 56- 17 – партия патронов(И 20), год изготовления (1956) и завод – изготовитель патронов (17); 170 – количество патронов в ящике; ВУФЛ Т – марка пороха (ВУФЛ), партия пороха (28), год изготовления пороха (1956) и условное обозначение завода – изготовления пороха (Т); КО 9 – 58 – 270 – номер партии патронов (КО 9), год изготовления (1958) и завод-изготовитель патронов (270).

Слайд 25


Сведения о взрывчатых веществах, слайд №25
Описание слайда:

Слайд 26

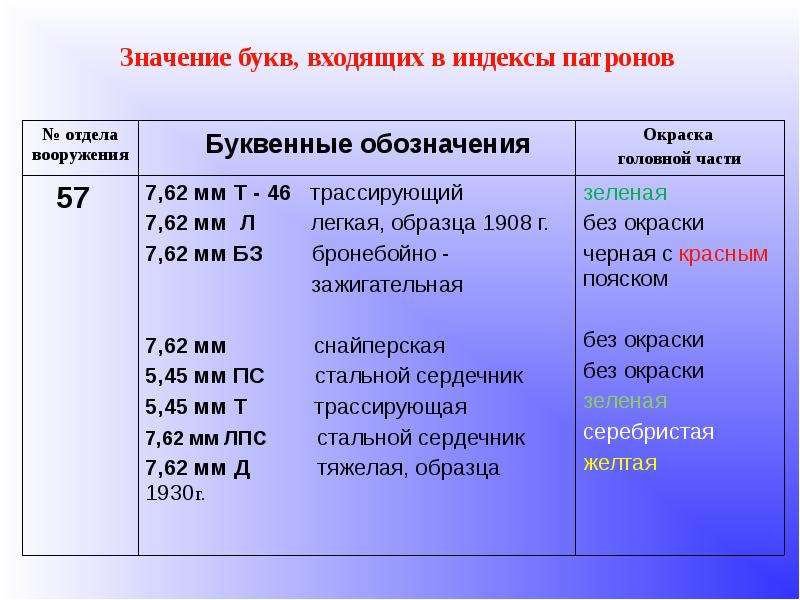

Значение букв, входящих в индексы патронов
Описание слайда:
Значение букв, входящих в индексы патронов

Слайд 27

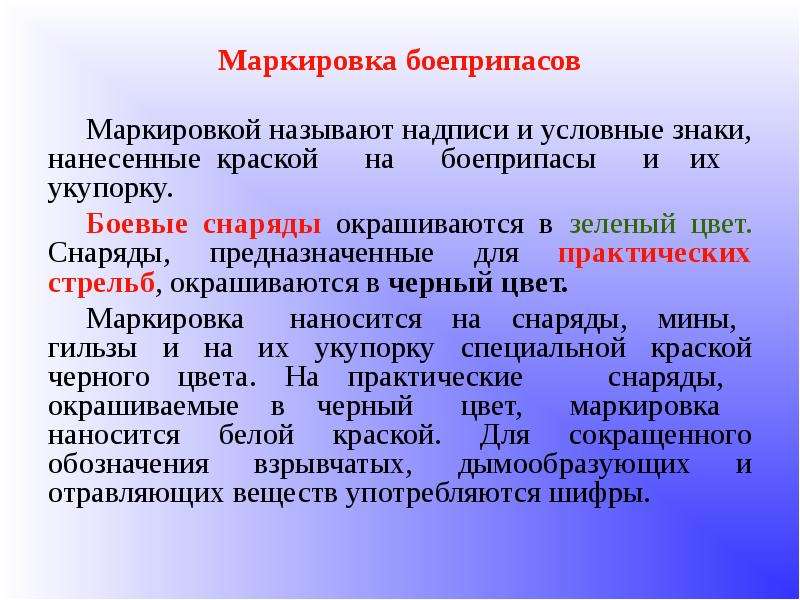

Маркировка боеприпасов Маркировкой называют надписи и условные знаки, нанесенные краской на боеприпасы и их укупорку. Боевые снаряды окрашиваются в...
Описание слайда:
Маркировка боеприпасов Маркировкой называют надписи и условные знаки, нанесенные краской на боеприпасы и их укупорку. Боевые снаряды окрашиваются в зеленый цвет. Снаряды, предназначенные для практических стрельб, окрашиваются в черный цвет. Маркировка наносится на снаряды, мины, гильзы и на их укупорку специальной краской черного цвета. На практические снаряды, окрашиваемые в черный цвет, маркировка наносится белой краской. Для сокращенного обозначения взрывчатых, дымообразующих и отравляющих веществ употребляются шифры.

Слайд 28


Сведения о взрывчатых веществах, слайд №28
Описание слайда:

Слайд 29

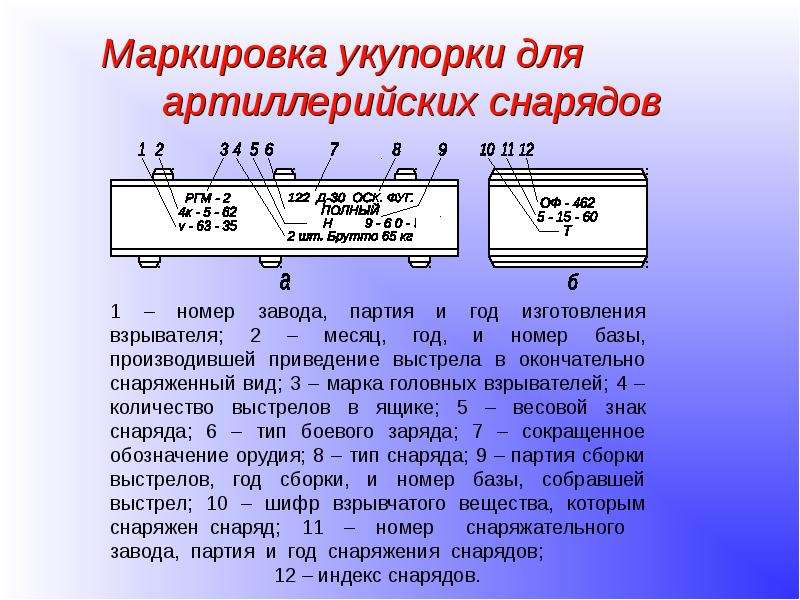

Маркировка укупорки для артиллерийских снарядов Маркировка укупорки для артиллерийских снарядов
Описание слайда:
Маркировка укупорки для артиллерийских снарядов Маркировка укупорки для артиллерийских снарядов

Слайд 30


Сведения о взрывчатых веществах, слайд №30
Описание слайда:

Слайд 31


ОБРАЗЦЫ КЛЕЙМ НА ФЛАНЦАХ ГИЛЬЗ
Описание слайда:
ОБРАЗЦЫ КЛЕЙМ НА ФЛАНЦАХ ГИЛЬЗ

Слайд 32

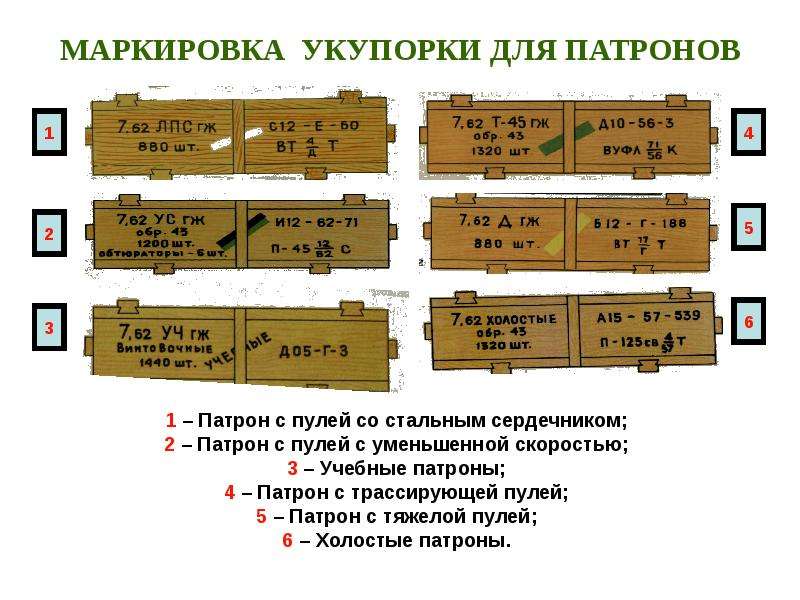

МАРКИРОВКА УКУПОРКИ ДЛЯ ПАТРОНОВ
Описание слайда:
МАРКИРОВКА УКУПОРКИ ДЛЯ ПАТРОНОВ

Слайд 33


ОБРАЗЦЫ МАРКИРОВКИ ПАТРОНОВ
Описание слайда:
ОБРАЗЦЫ МАРКИРОВКИ ПАТРОНОВ

Слайд 34


ОБРАЗЦЫ МАРКИРОВКИ УЧЕБНЫХ И ХОЛОСТЫХ ПАТРОНОВ
Описание слайда:
ОБРАЗЦЫ МАРКИРОВКИ УЧЕБНЫХ И ХОЛОСТЫХ ПАТРОНОВ

Слайд 35

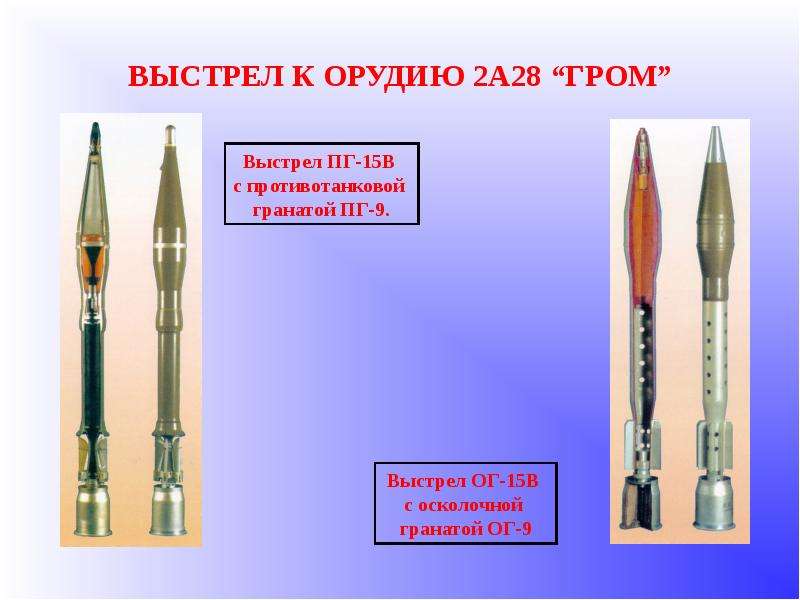

ВЫСТРЕЛ К ОРУДИЮ 2А28 “ГРОМ”
Описание слайда:
ВЫСТРЕЛ К ОРУДИЮ 2А28 “ГРОМ”

Слайд 36

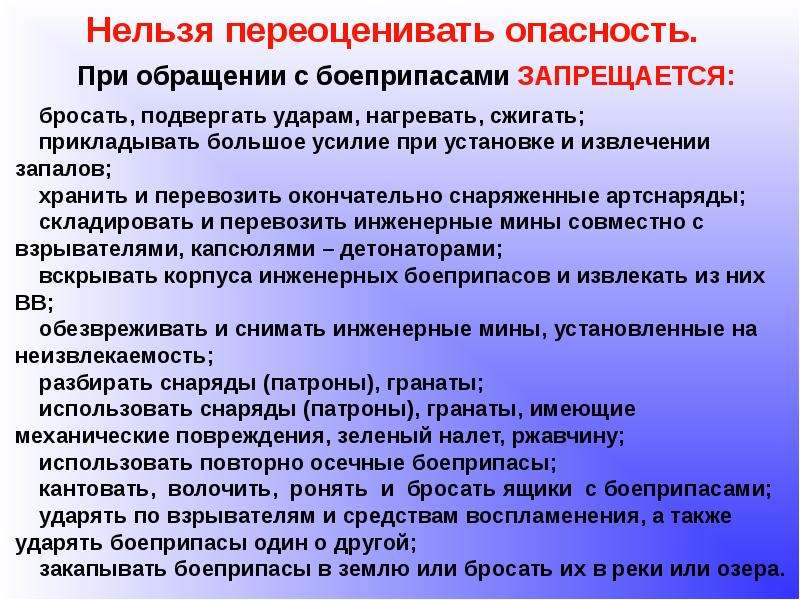

Нельзя переоценивать опасность. Нельзя переоценивать опасность.
Описание слайда:
Нельзя переоценивать опасность. Нельзя переоценивать опасность.

Слайд 37

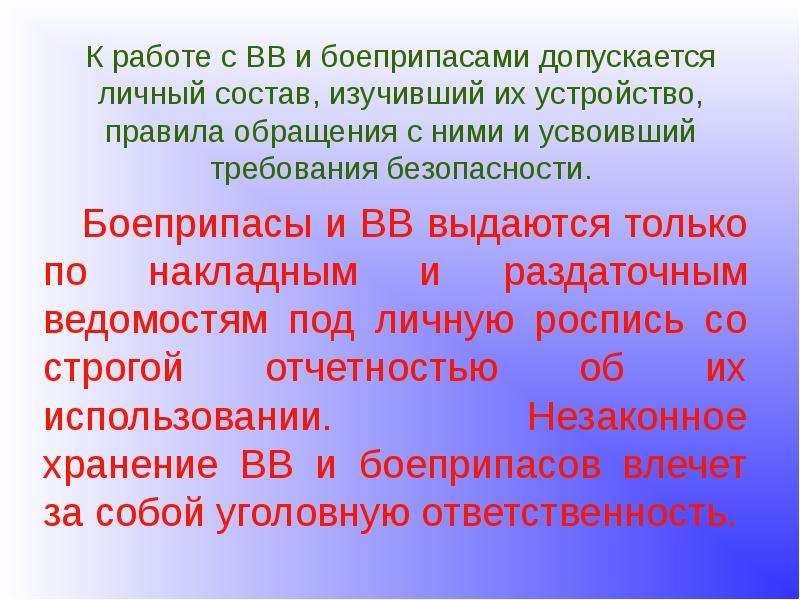

К работе с ВВ и боеприпасами допускается личный состав, изучивший их устройство, правила обращения с ними и усвоивший требования безопасности....
Описание слайда:
К работе с ВВ и боеприпасами допускается личный состав, изучивший их устройство, правила обращения с ними и усвоивший требования безопасности. Боеприпасы и ВВ выдаются только по накладным и раздаточным ведомостям под личную роспись со строгой отчетностью об их использовании. Незаконное хранение ВВ и боеприпасов влечет за собой уголовную ответственность.

Слайд 38

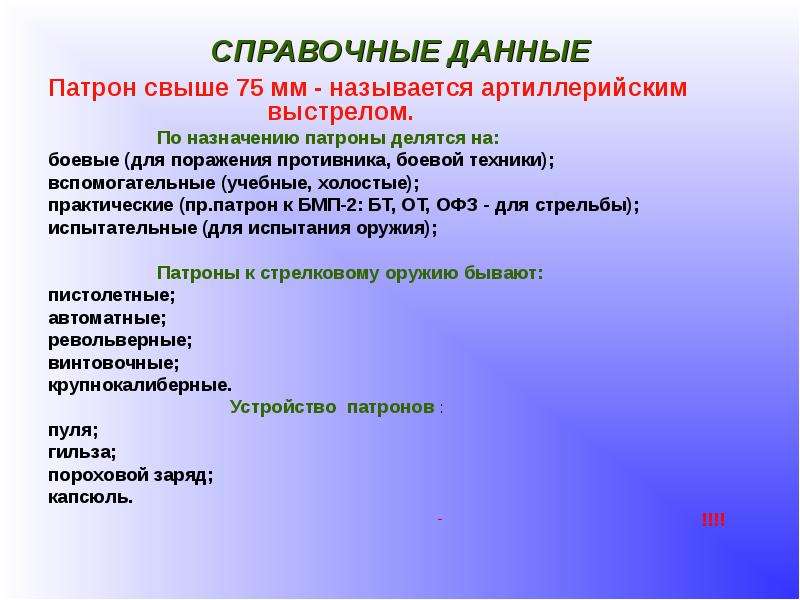

СПРАВОЧНЫЕ ДАННЫЕ Патрон свыше 75 мм - называется артиллерийским выстрелом. По назначению патроны делятся на: боевые (для поражения противника,...
Описание слайда:
СПРАВОЧНЫЕ ДАННЫЕ Патрон свыше 75 мм - называется артиллерийским выстрелом. По назначению патроны делятся на: боевые (для поражения противника, боевой техники); вспомогательные (учебные, холостые); практические (пр.патрон к БМП-2: БТ, ОТ, ОФЗ - для стрельбы); испытательные (для испытания оружия); Патроны к стрелковому оружию бывают: пистолетные; автоматные; револьверные; винтовочные; крупнокалиберные. Устройство патронов : пуля; гильза; пороховой заряд; капсюль. !!!!

Слайд 39

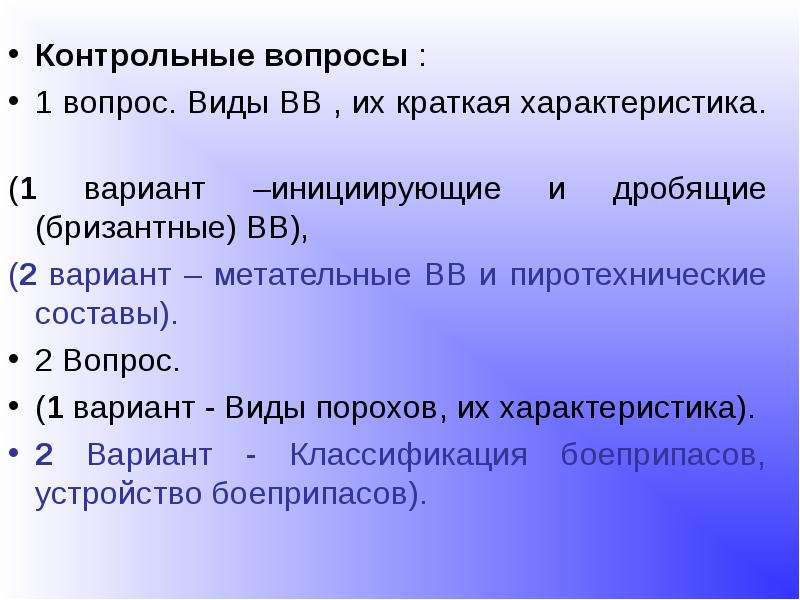

Контрольные вопросы : Контрольные вопросы : 1 вопрос. Виды ВВ , их краткая характеристика. (1 вариант –инициирующие и дробящие (бризантные) ВВ), (2...
Описание слайда:
Контрольные вопросы : Контрольные вопросы : 1 вопрос. Виды ВВ , их краткая характеристика. (1 вариант –инициирующие и дробящие (бризантные) ВВ), (2 вариант – метательные ВВ и пиротехнические составы). 2 Вопрос. (1 вариант - Виды порохов, их характеристика). 2 Вариант - Классификация боеприпасов, устройство боеприпасов).

Слайд 40

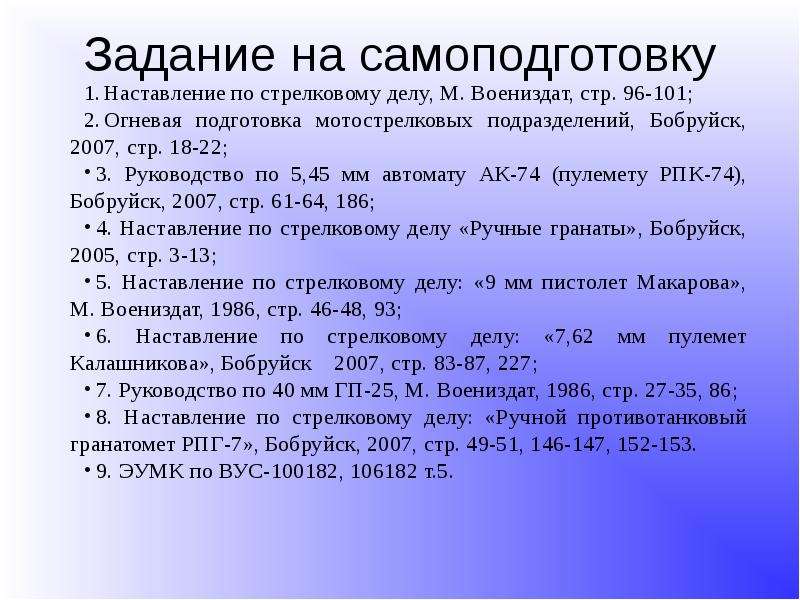

Задание на самоподготовку Наставление по стрелковому делу, М. Воениздат, стр. 96-101; Огневая подготовка мотострелковых подразделений, Бобруйск,...
Описание слайда:
Задание на самоподготовку Наставление по стрелковому делу, М. Воениздат, стр. 96-101; Огневая подготовка мотострелковых подразделений, Бобруйск, 2007, стр. 18-22; 3. Руководство по 5,45 мм автомату АК-74 (пулемету РПК-74), Бобруйск, 2007, стр. 61-64, 186; 4. Наставление по стрелковому делу «Ручные гранаты», Бобруйск, 2005, стр. 3-13; 5. Наставление по стрелковому делу: «9 мм пистолет Макарова», М. Воениздат, 1986, стр. 46-48, 93; 6. Наставление по стрелковому делу: «7,62 мм пулемет Калашникова», Бобруйск 2007, стр. 83-87, 227; 7. Руководство по 40 мм ГП-25, М. Воениздат, 1986, стр. 27-35, 86; 8. Наставление по стрелковому делу: «Ручной противотанковый гранатомет РПГ-7», Бобруйск, 2007, стр. 49-51, 146-147, 152-153. 9. ЭУМК по ВУС-100182, 106182 т.5.
