Слайд 1

Описание слайда:

ТЕКТОНИЧЕСКИЕ НАРУШЕНИЯ

Слайд 2

Описание слайда:

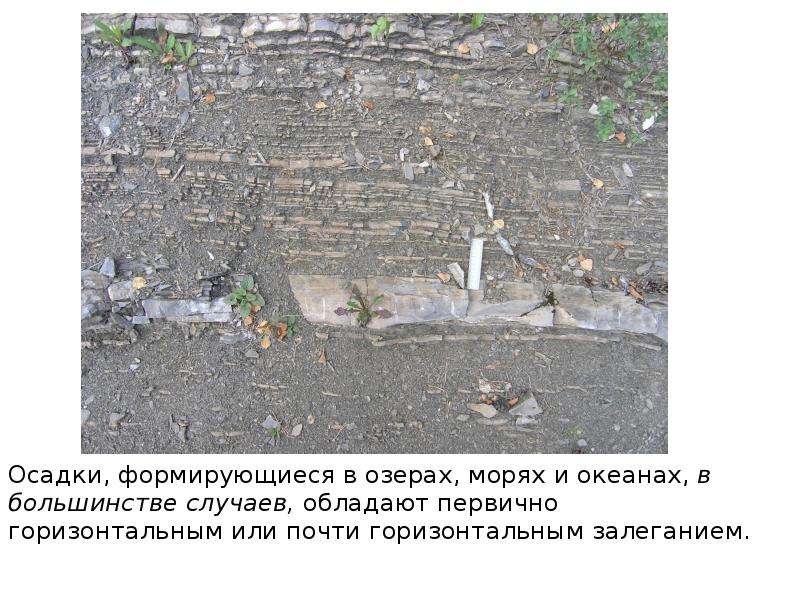

Осадки, формирующиеся в озерах, морях и океанах, в большинстве случаев, обладают первично горизонтальным или почти горизонтальным залеганием. Осадки, формирующиеся в озерах, морях и океанах, в большинстве случаев, обладают первично горизонтальным или почти горизонтальным залеганием.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

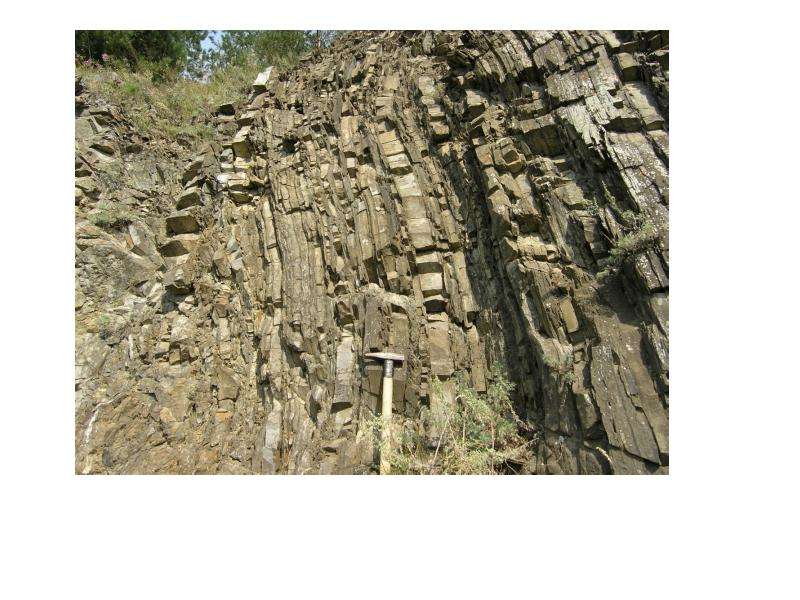

Слои горных пород наклоняются

Слайд 5

Описание слайда:

Слайд 6

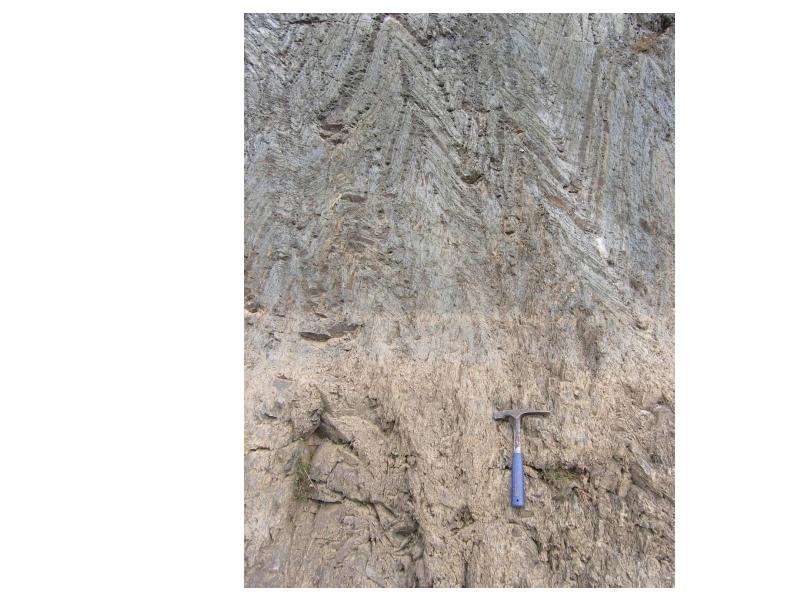

Описание слайда:

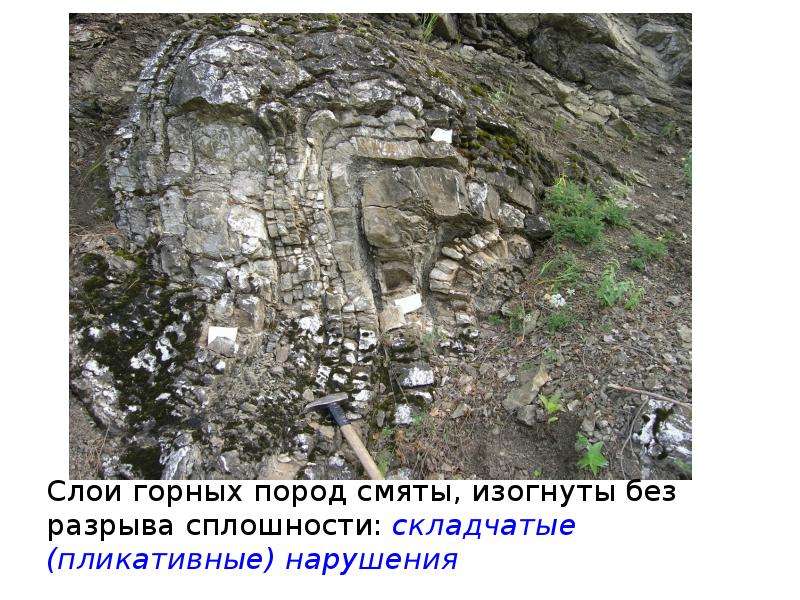

Слои горных пород смяты, изогнуты без разрыва сплошности: складчатые (пликативные) нарушения Слои горных пород смяты, изогнуты без разрыва сплошности: складчатые (пликативные) нарушения

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

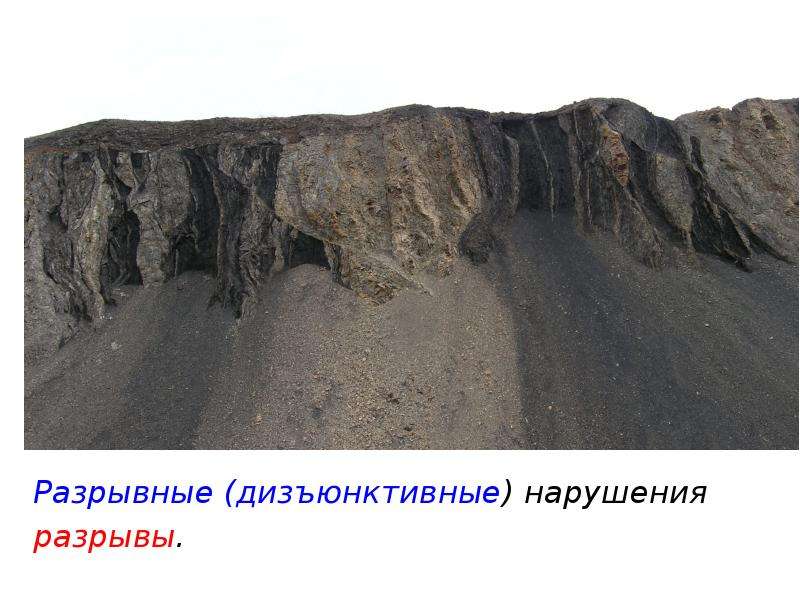

Разрывные (дизъюнктивные) нарушения Разрывные (дизъюнктивные) нарушения разрывы.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

ДЕФОРМАЦИИ И НАРУШЕНИЯ слоев горных пород ДЕФОРМАЦИИ И НАРУШЕНИЯ слоев горных пород Напряжения, возникающие в толщах горных пород ,их причины и следствия изучает тектонофизика, ветвь геотектоники. Напряжения обусловлены действием сил: - механическая сила; - сила тяжести (наиболее универсальная сила); - влияние температуры; - изменение объема за счет пропитывания породы водой, перекристаллизации и др.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

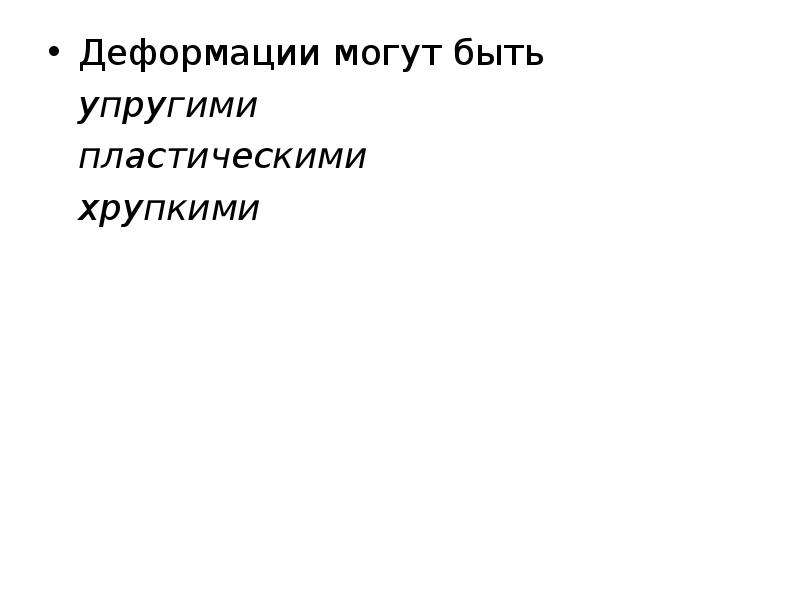

Деформации могут быть Деформации могут быть упругими пластическими хрупкими

Слайд 15

Описание слайда:

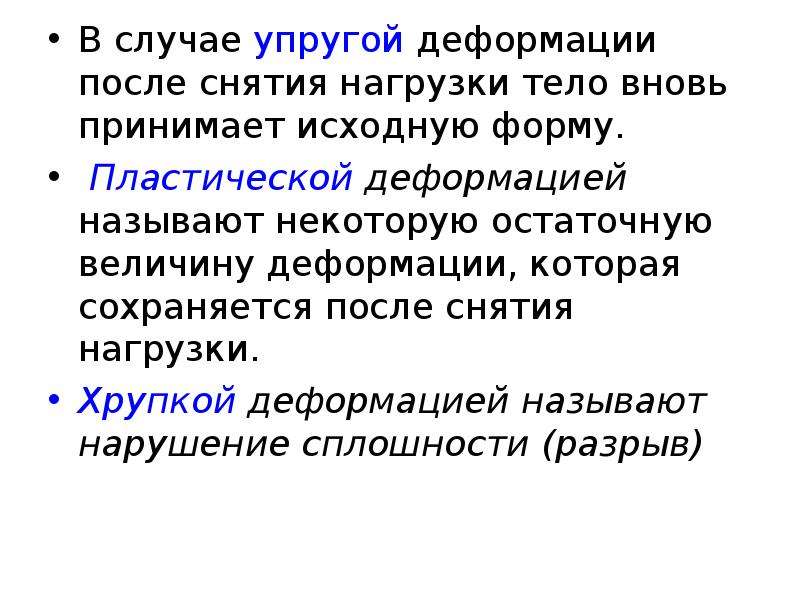

В случае упругой деформации после снятия нагрузки тело вновь принимает исходную форму. В случае упругой деформации после снятия нагрузки тело вновь принимает исходную форму. Пластической деформацией называют некоторую остаточную величину деформации, которая сохраняется после снятия нагрузки. Хрупкой деформацией называют нарушение сплошности (разрыв)

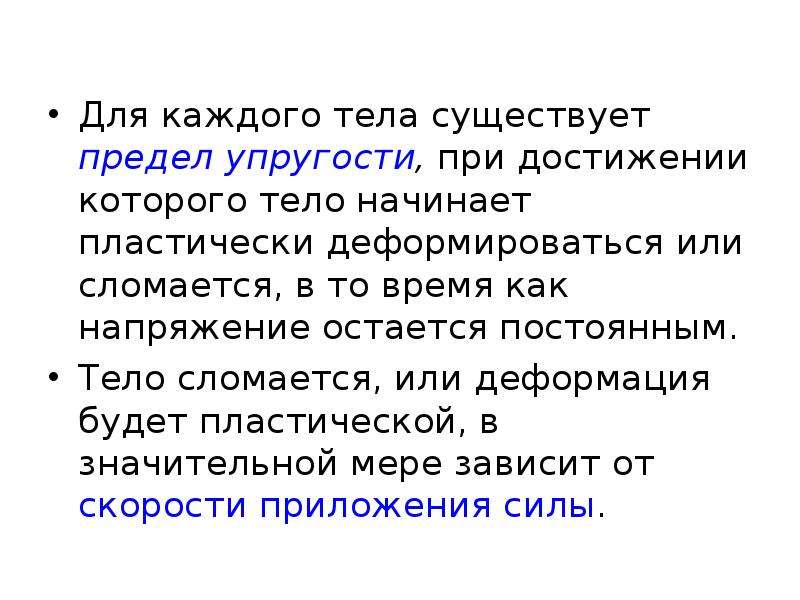

Слайд 16

Описание слайда:

Для каждого тела существует предел упругости, при достижении которого тело начинает пластически деформироваться или сломается, в то время как напряжение остается постоянным. Для каждого тела существует предел упругости, при достижении которого тело начинает пластически деформироваться или сломается, в то время как напряжение остается постоянным. Тело сломается, или деформация будет пластической, в значительной мере зависит от скорости приложения силы.

Слайд 17

Описание слайда:

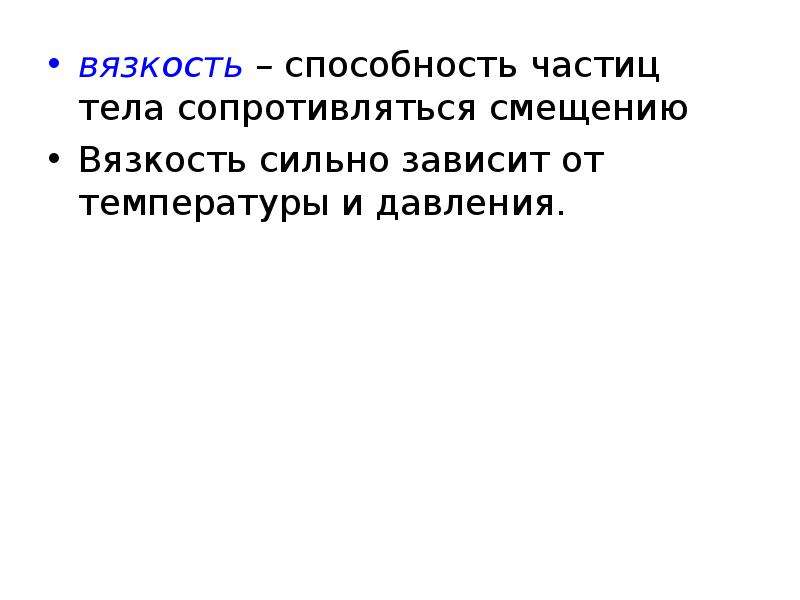

вязкость – способность частиц тела сопротивляться смещению вязкость – способность частиц тела сопротивляться смещению Вязкость сильно зависит от температуры и давления.

Слайд 18

Описание слайда:

существуют хрупкие и пластичные тела. существуют хрупкие и пластичные тела. Горные породы принадлежат в основном к хрупким телам, особенно в условиях поверхности Земли.

Слайд 19

Описание слайда:

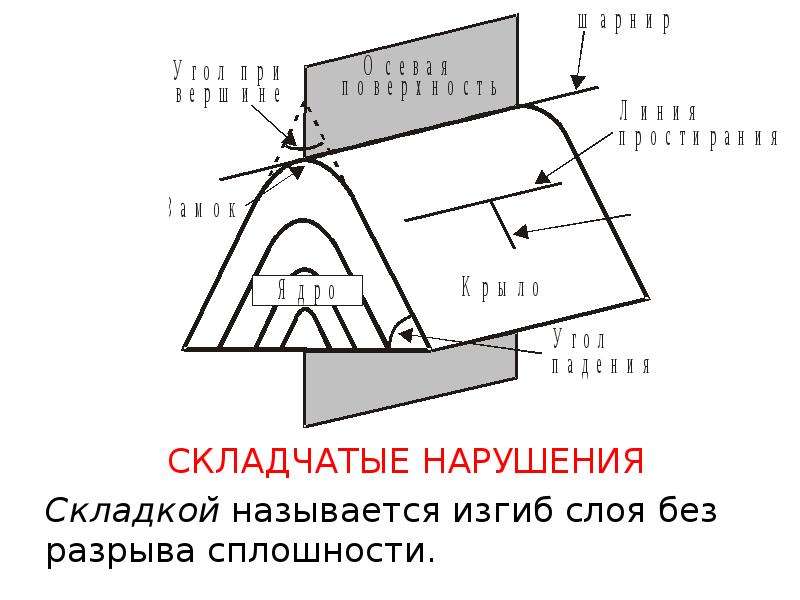

СКЛАДЧАТЫЕ НАРУШЕНИЯ СКЛАДЧАТЫЕ НАРУШЕНИЯ Складкой называется изгиб слоя без разрыва сплошности.

Слайд 20

Описание слайда:

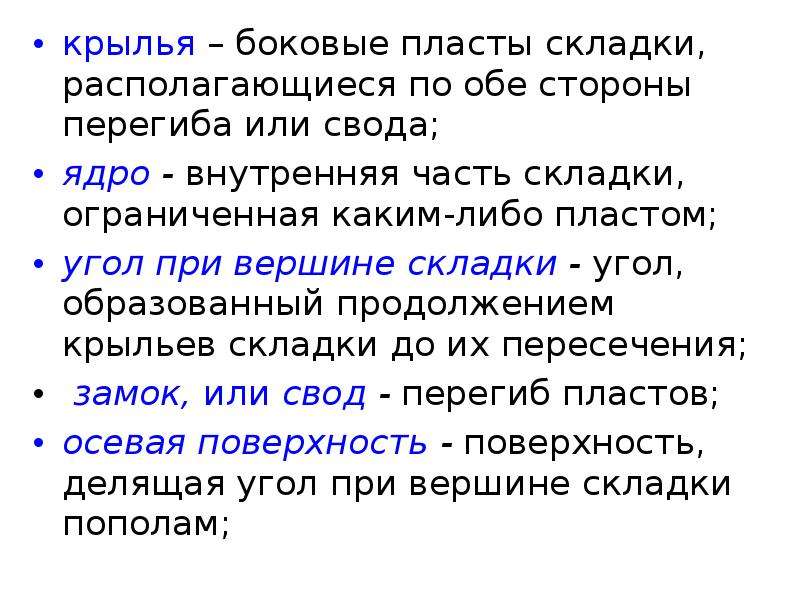

крылья – боковые пласты складки, располагающиеся по обе стороны перегиба или свода; крылья – боковые пласты складки, располагающиеся по обе стороны перегиба или свода; ядро - внутренняя часть складки, ограниченная каким-либо пластом; угол при вершине складки - угол, образованный продолжением крыльев складки до их пересечения; замок, или свод - перегиб пластов; осевая поверхность - поверхность, делящая угол при вершине складки пополам;

Слайд 21

Описание слайда:

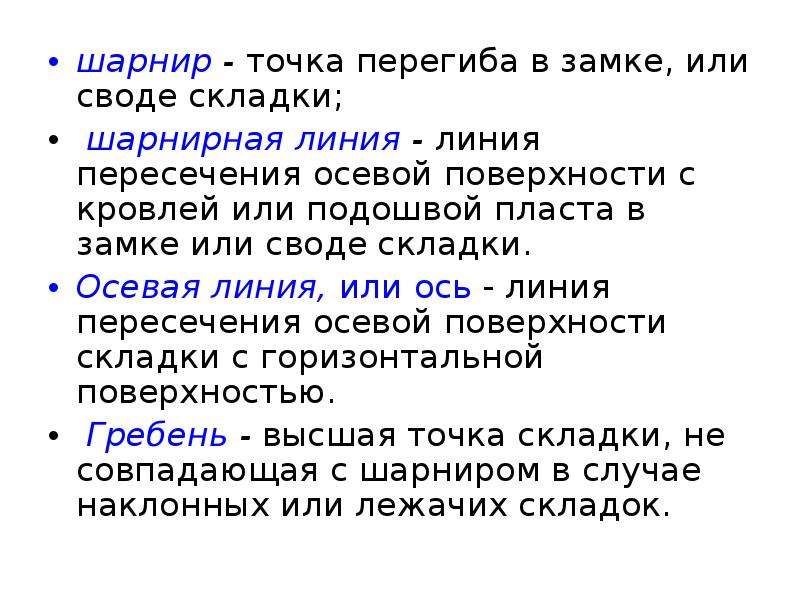

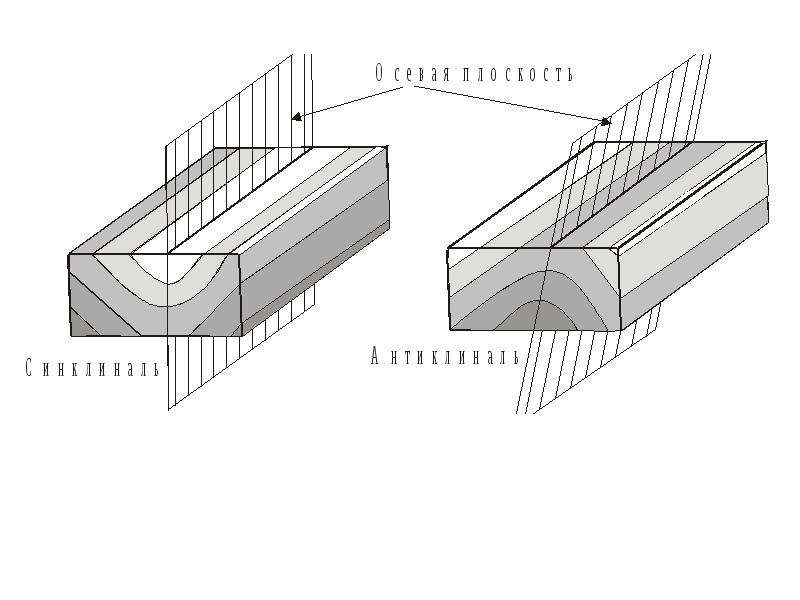

шарнир - точка перегиба в замке, или своде складки; шарнир - точка перегиба в замке, или своде складки; шарнирная линия - линия пересечения осевой поверхности с кровлей или подошвой пласта в замке или своде складки. Осевая линия, или ось - линия пересечения осевой поверхности складки с горизонтальной поверхностью. Гребень - высшая точка складки, не совпадающая с шарниром в случае наклонных или лежачих складок.

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Складки: антиклинальная (1), в ядре залегают древние породы, и синклинальная (2), в ядре располагаются молодые породы. Складки: антиклинальная (1), в ядре залегают древние породы, и синклинальная (2), в ядре располагаются молодые породы. 3- периклинальное (наклон от центра) замыкание антиклинали (в плане), 4- центриклинальное (наклон к центру) замыкание синклинали (в плане)

Слайд 24

Описание слайда:

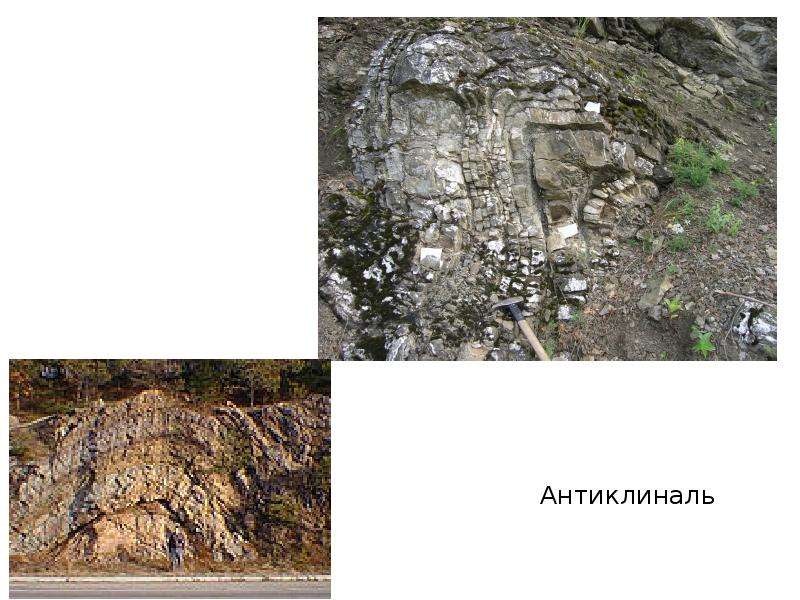

Антиклиналь Антиклиналь

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

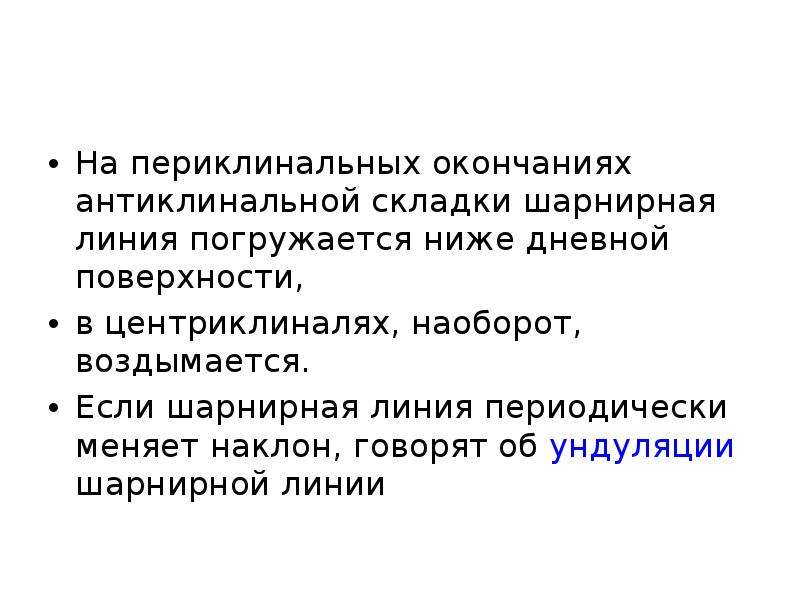

На периклинальных окончаниях антиклинальной складки шарнирная линия погружается ниже дневной поверхности, На периклинальных окончаниях антиклинальной складки шарнирная линия погружается ниже дневной поверхности, в центриклиналях, наоборот, воздымается. Если шарнирная линия периодически меняет наклон, говорят об ундуляции шарнирной линии

Слайд 27

Описание слайда:

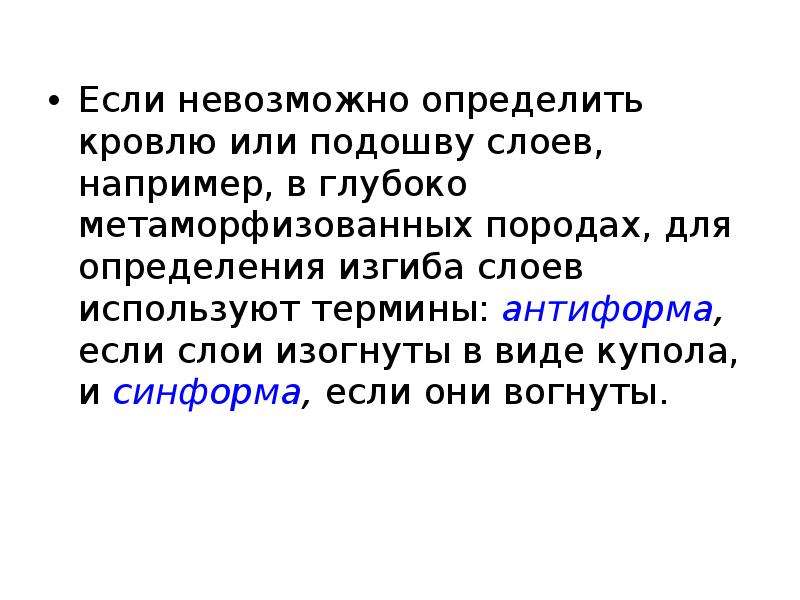

Если невозможно определить кровлю или подошву слоев, например, в глубоко метаморфизованных породах, для определения изгиба слоев используют термины: антиформа, если слои изогнуты в виде купола, и синформа, если они вогнуты. Если невозможно определить кровлю или подошву слоев, например, в глубоко метаморфизованных породах, для определения изгиба слоев используют термины: антиформа, если слои изогнуты в виде купола, и синформа, если они вогнуты.

Слайд 28

Описание слайда:

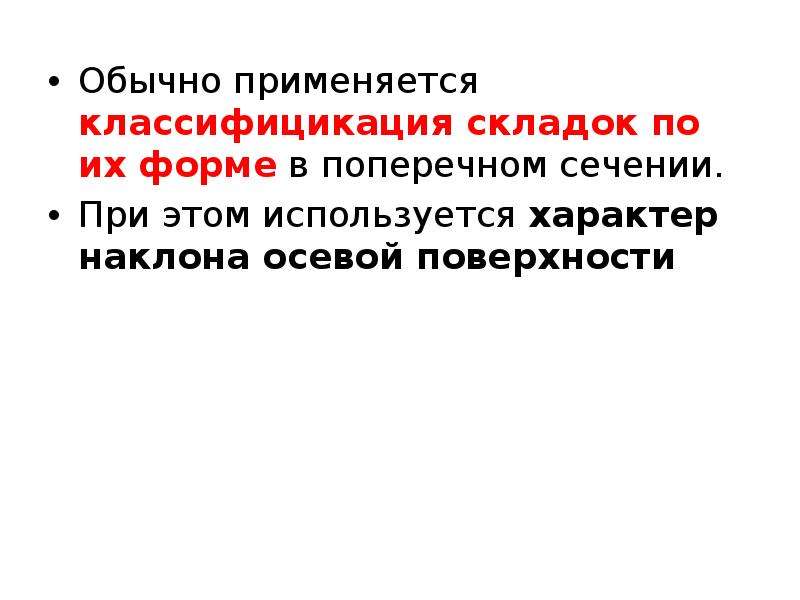

Обычно применяется классифицикация складок по их форме в поперечном сечении. Обычно применяется классифицикация складок по их форме в поперечном сечении. При этом используется характер наклона осевой поверхности

Слайд 29

Описание слайда:

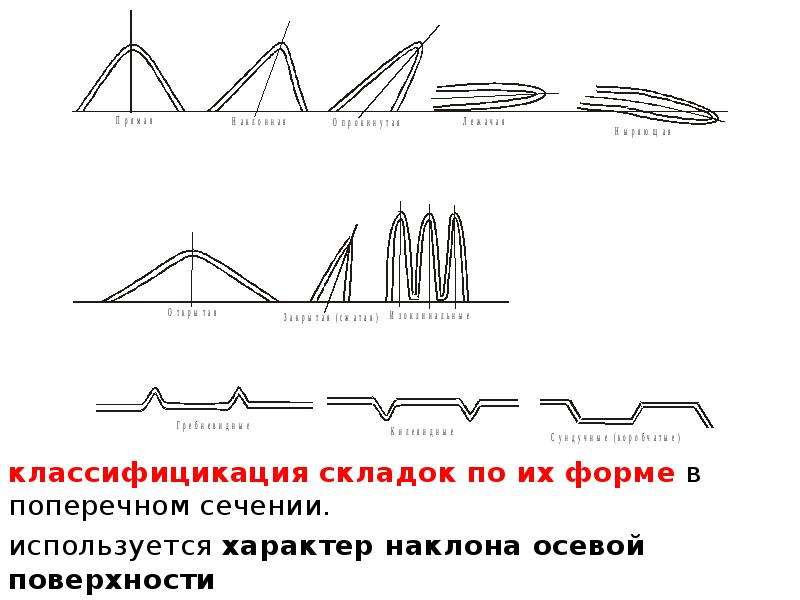

классифицикация складок по их форме в поперечном сечении. классифицикация складок по их форме в поперечном сечении. используется характер наклона осевой поверхности

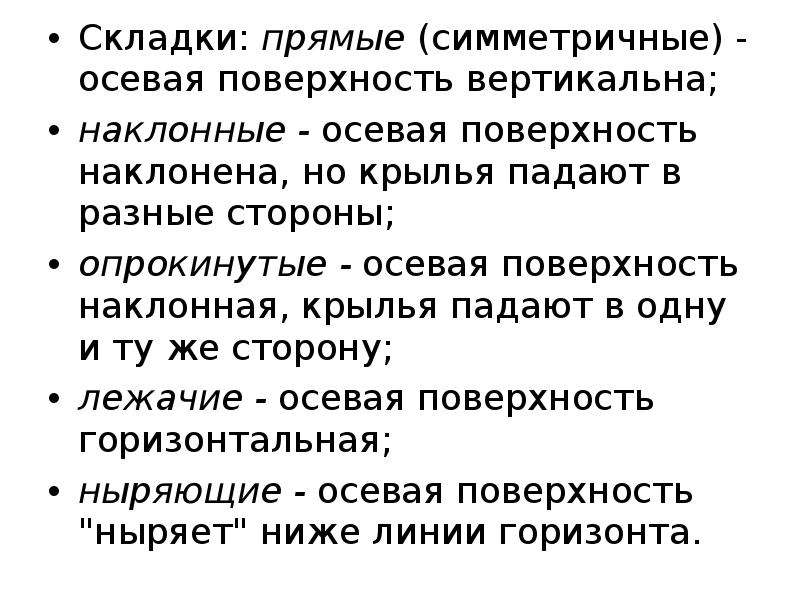

Слайд 30

Описание слайда:

Складки: прямые (симметричные) - осевая поверхность вертикальна; Складки: прямые (симметричные) - осевая поверхность вертикальна; наклонные - осевая поверхность наклонена, но крылья падают в разные стороны; опрокинутые - осевая поверхность наклонная, крылья падают в одну и ту же сторону; лежачие - осевая поверхность горизонтальная; ныряющие - осевая поверхность "ныряет" ниже линии горизонта.

Слайд 31

Описание слайда:

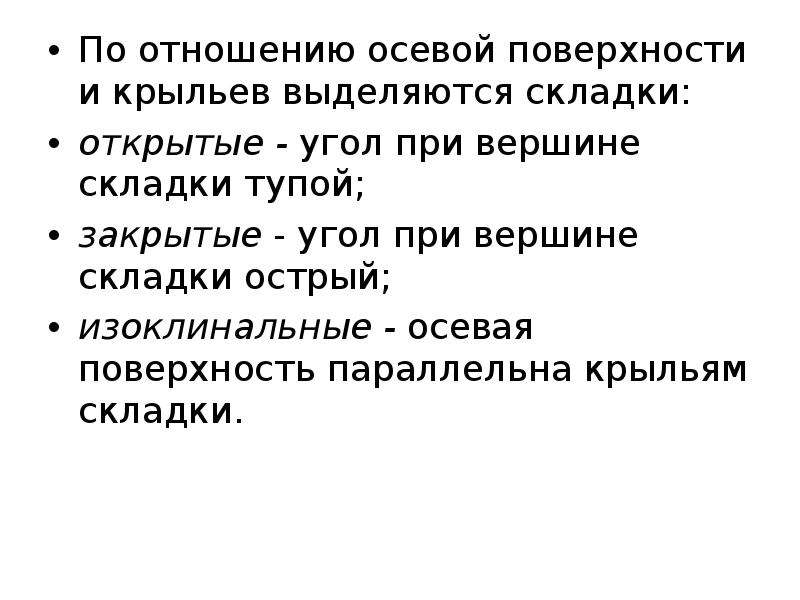

По отношению осевой поверхности и крыльев выделяются складки: По отношению осевой поверхности и крыльев выделяются складки: открытые - угол при вершине складки тупой; закрытые - угол при вершине складки острый; изоклинальные - осевая поверхность параллельна крыльям складки.

Слайд 32

Описание слайда:

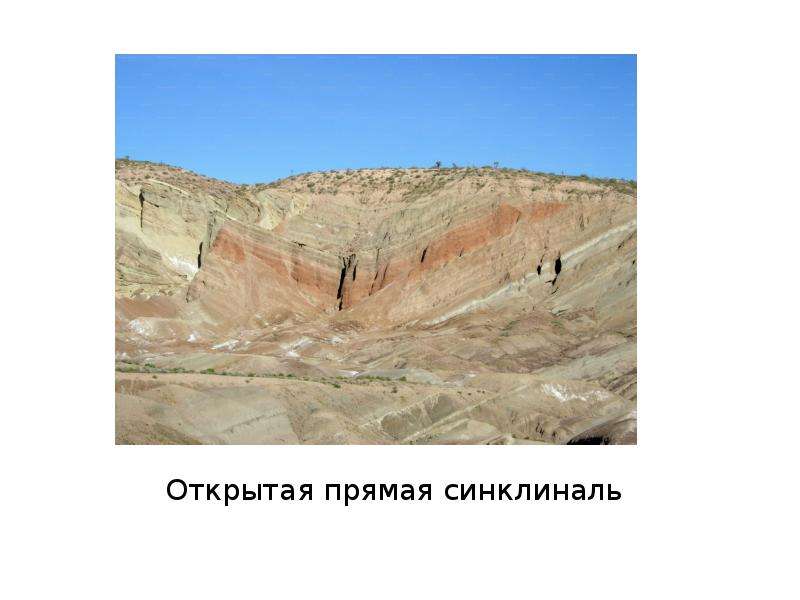

Открытая прямая синклиналь Открытая прямая синклиналь

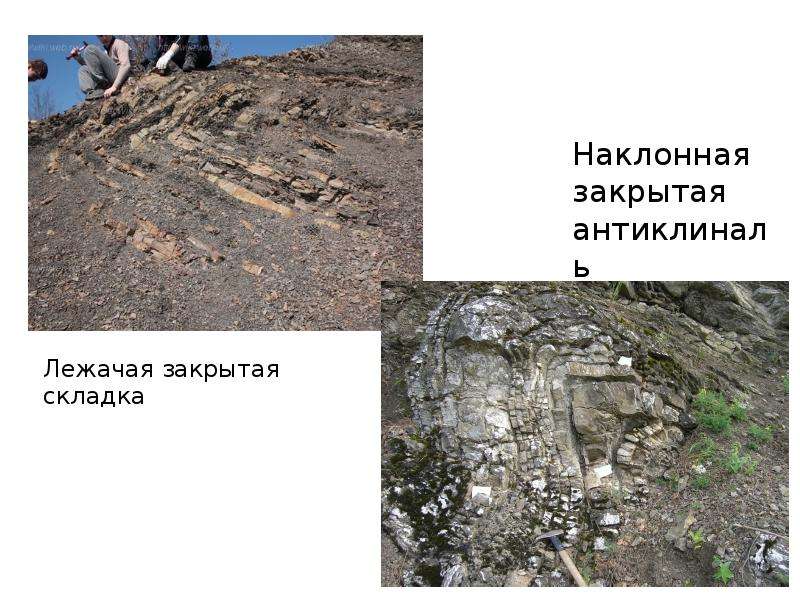

Слайд 33

Описание слайда:

Лежачая закрытая складка Лежачая закрытая складка

Слайд 34

Описание слайда:

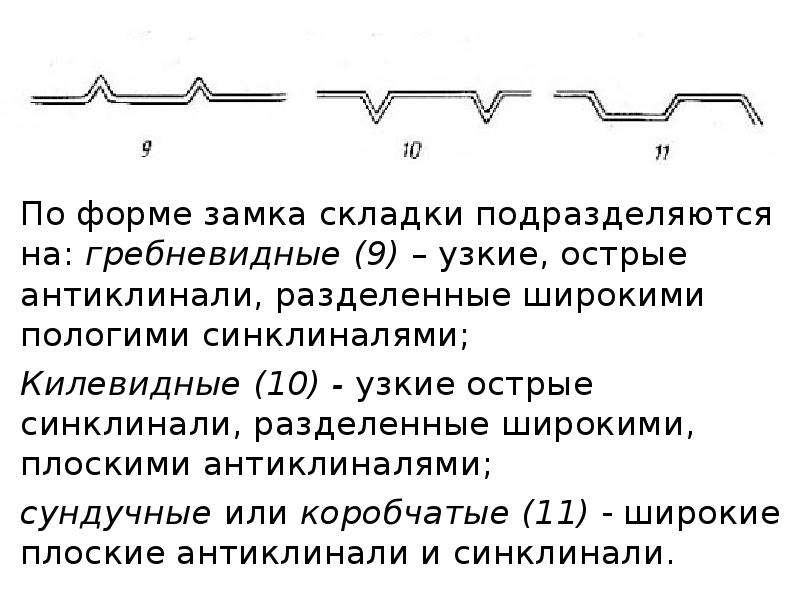

По форме замка складки подразделяются на: гребневидные (9) – узкие, острые антиклинали, разделенные широкими пологими синклиналями; По форме замка складки подразделяются на: гребневидные (9) – узкие, острые антиклинали, разделенные широкими пологими синклиналями; Килевидные (10) - узкие острые синклинали, разделенные широкими, плоскими антиклиналями; сундучные или коробчатые (11) - широкие плоские антиклинали и синклинали.

Слайд 35

Описание слайда:

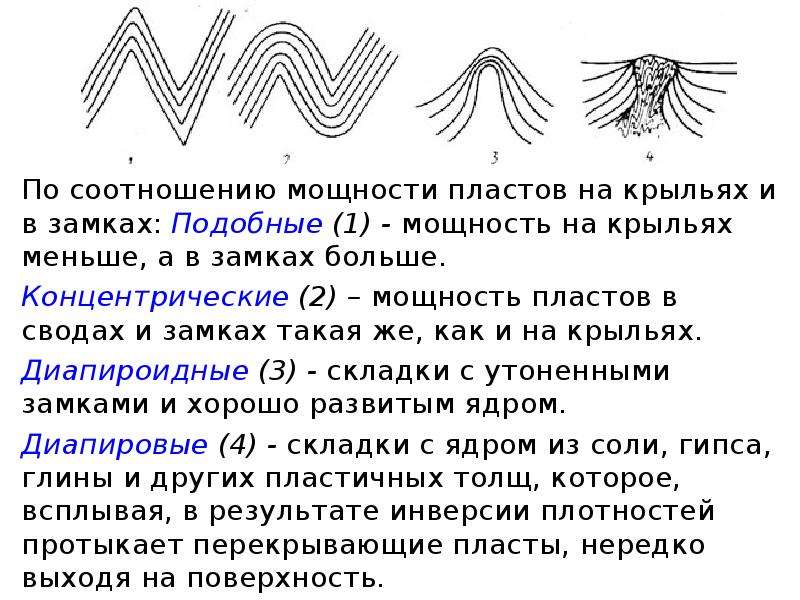

По соотношению мощности пластов на крыльях и в замках: Подобные (1) - мощность на крыльях меньше, а в замках больше. По соотношению мощности пластов на крыльях и в замках: Подобные (1) - мощность на крыльях меньше, а в замках больше. Концентрические (2) – мощность пластов в сводах и замках такая же, как и на крыльях. Диапироидные (3) - складки с утоненными замками и хорошо развитым ядром. Диапировые (4) - складки с ядром из соли, гипса, глины и других пластичных толщ, которое, всплывая, в результате инверсии плотностей протыкает перекрывающие пласты, нередко выходя на поверхность.

Слайд 36

Описание слайда:

Типы складок в плане (A) и разрезе (Б). Типы складок в плане (A) и разрезе (Б). 1- линейная, 2- брахиморфная, 3- куполовидная, 4- мульда. Зубцы направлены в сторону падения крыльев

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

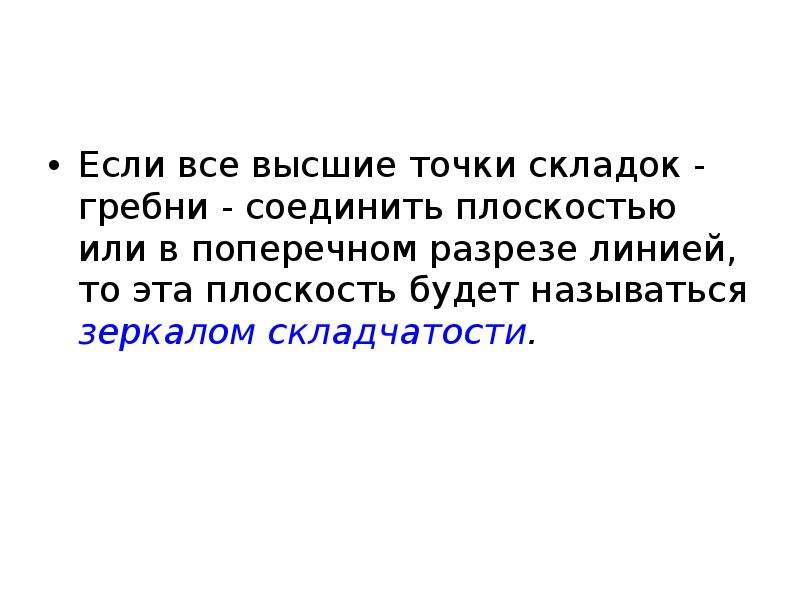

Если все высшие точки складок - гребни - соединить плоскостью или в поперечном разрезе линией, то эта плоскость будет называться зеркалом складчатости. Если все высшие точки складок - гребни - соединить плоскостью или в поперечном разрезе линией, то эта плоскость будет называться зеркалом складчатости.

Слайд 40

Описание слайда:

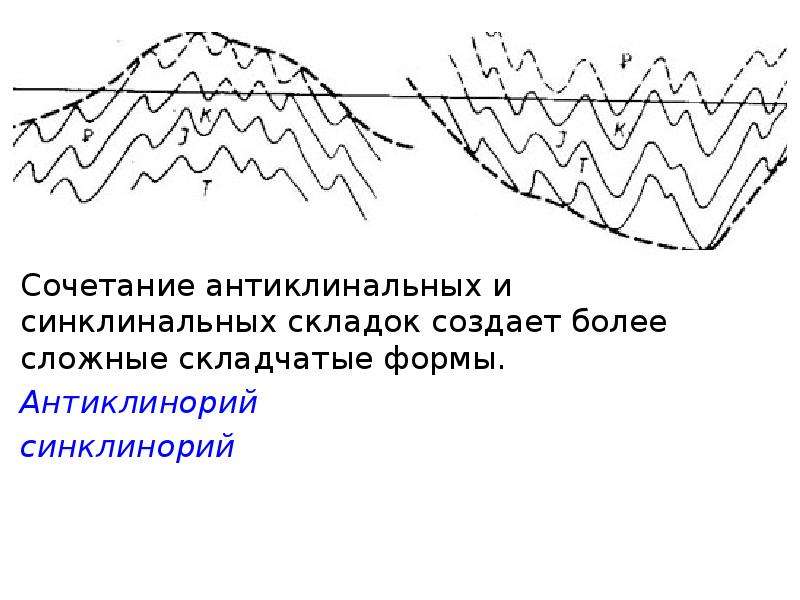

Сочетание антиклинальных и синклинальных складок создает более сложные складчатые формы. Сочетание антиклинальных и синклинальных складок создает более сложные складчатые формы. Антиклинорий синклинорий

Слайд 41

Описание слайда:

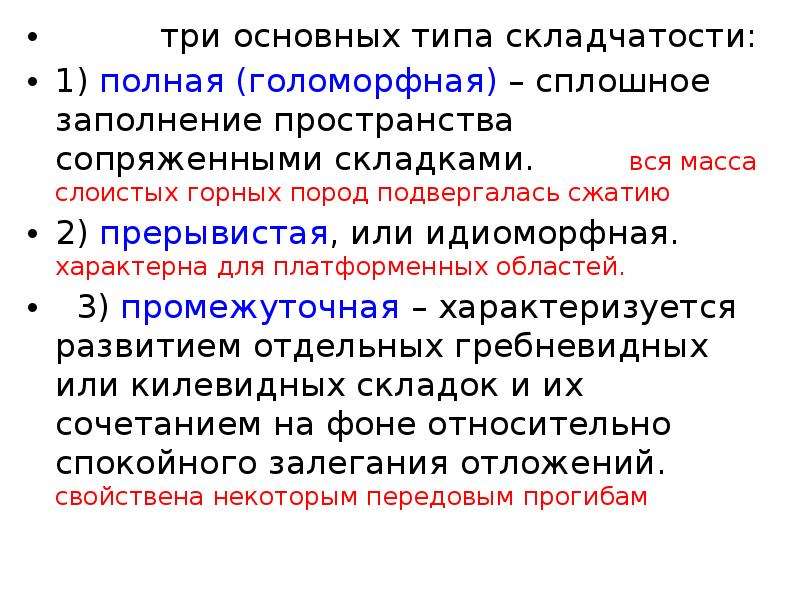

три основных типа складчатости: три основных типа складчатости: 1) полная (голоморфная) – сплошное заполнение пространства сопряженными складками. вся масса слоистых горных пород подвергалась сжатию 2) прерывистая, или идиоморфная. характерна для платформенных областей. 3) промежуточная – характеризуется развитием отдельных гребневидных или килевидных складок и их сочетанием на фоне относительно спокойного залегания отложений. свойствена некоторым передовым прогибам

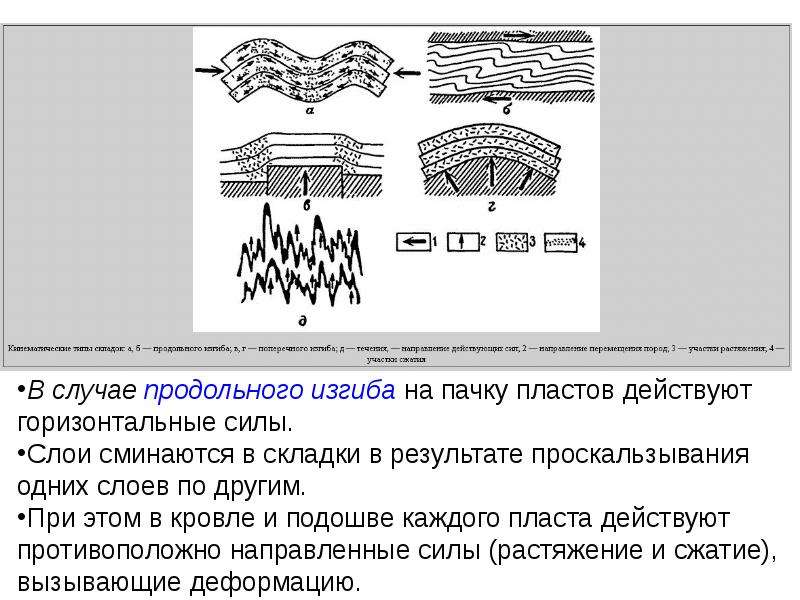

Слайд 42

Описание слайда:

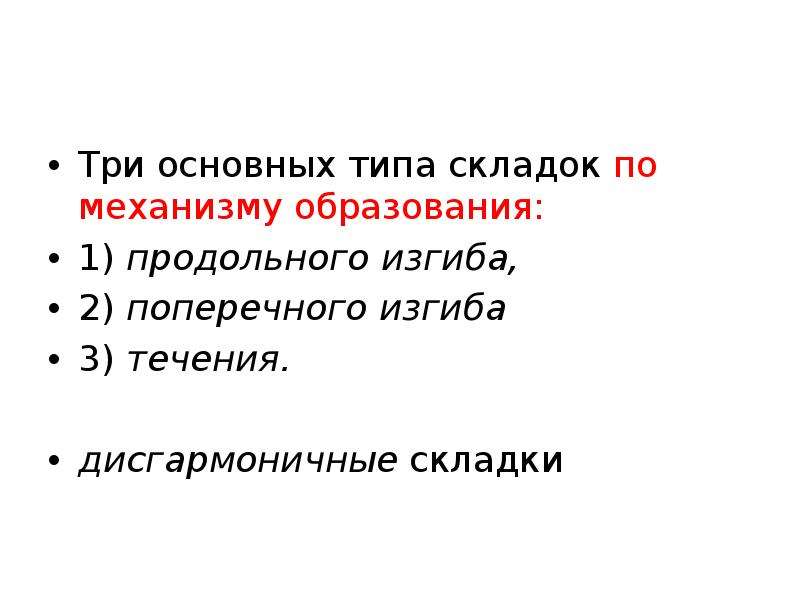

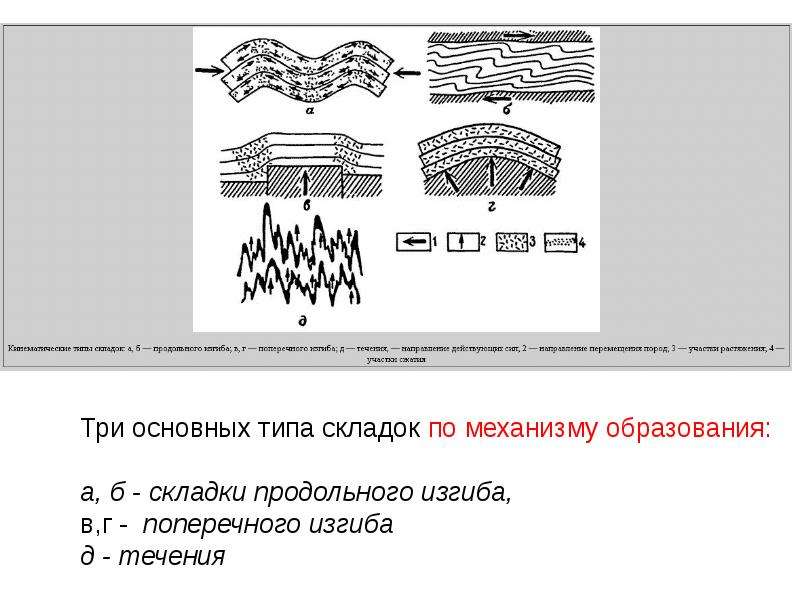

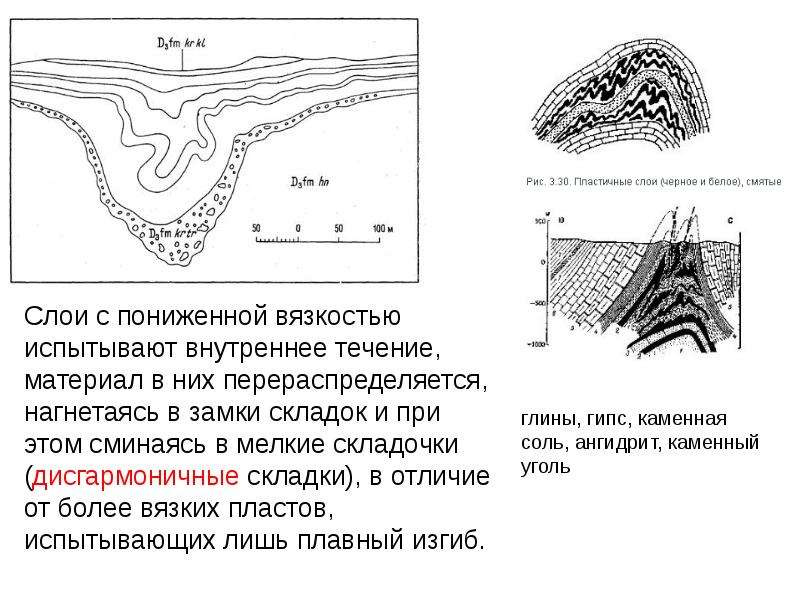

Три основных типа складок по механизму образования: Три основных типа складок по механизму образования: 1) продольного изгиба, 2) поперечного изгиба 3) течения. дисгармоничные складки

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

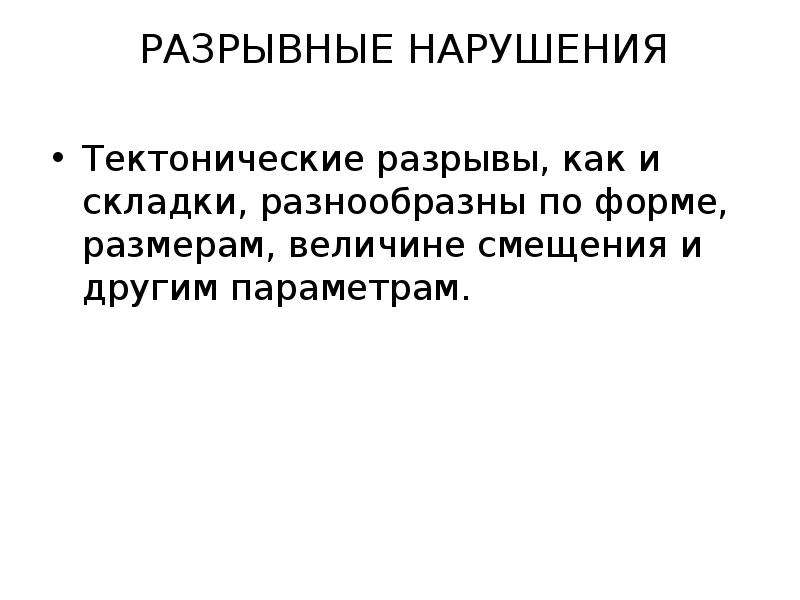

РАЗРЫВНЫЕ НАРУШЕНИЯ Тектонические разрывы, как и складки, разнообразны по форме, размерам, величине смещения и другим параметрам.

Слайд 49

Описание слайда:

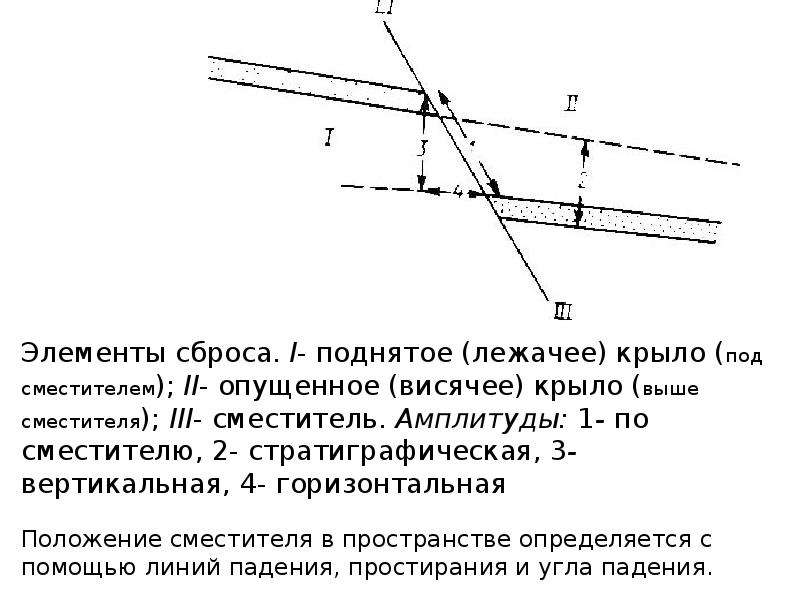

Элементы сброса. I- поднятое (лежачее) крыло (под сместителем); II- опущенное (висячее) крыло (выше сместителя); III- сместитель. Амплитуды: 1- по сместителю, 2- стратиграфическая, 3- вертикальная, 4- горизонтальная Элементы сброса. I- поднятое (лежачее) крыло (под сместителем); II- опущенное (висячее) крыло (выше сместителя); III- сместитель. Амплитуды: 1- по сместителю, 2- стратиграфическая, 3- вертикальная, 4- горизонтальная Положение сместителя в пространстве определяется с помощью линий падения, простирания и угла падения.

Слайд 50

Описание слайда:

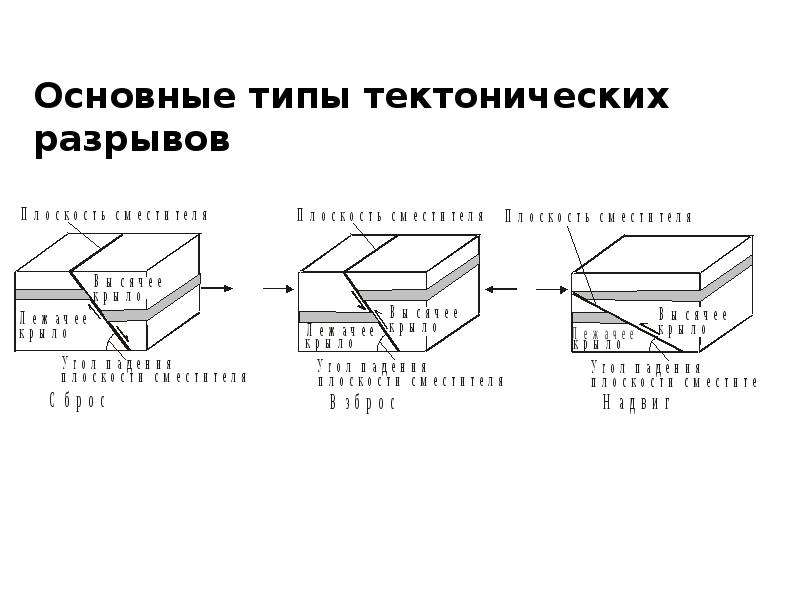

Основные типы тектонических разрывов

Слайд 51

Описание слайда:

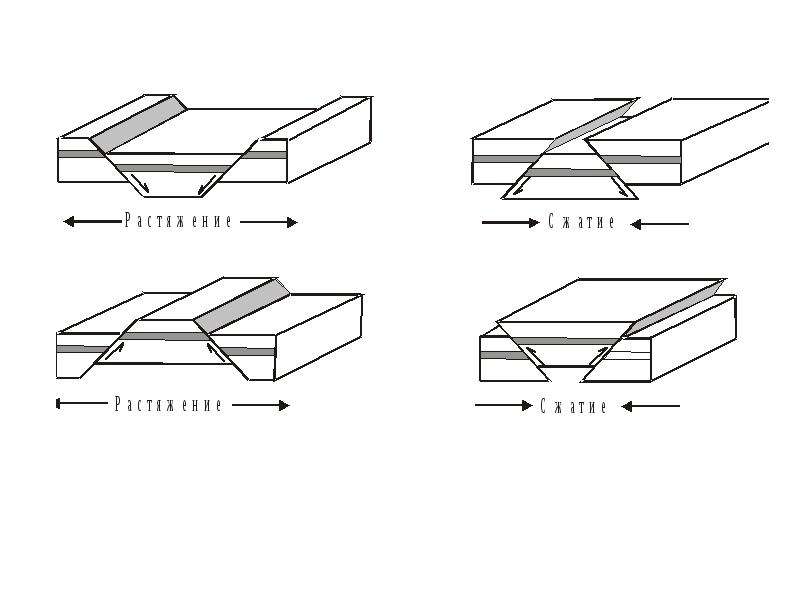

Основные типы тектонических разрывов I- сброс; II- взброс; III- надвиг; IV- сдвиг правый (план); сброс – сместитель вертикален или наклонен в сторону опущенного крыла. Угол падения чаще всего составляет от 40 до 60o. Образуются в условиях тектонического растяжения Взброс - сместитель наклонен в сторону поднятого крыла с углами больше 45o.

Слайд 52

Описание слайда:

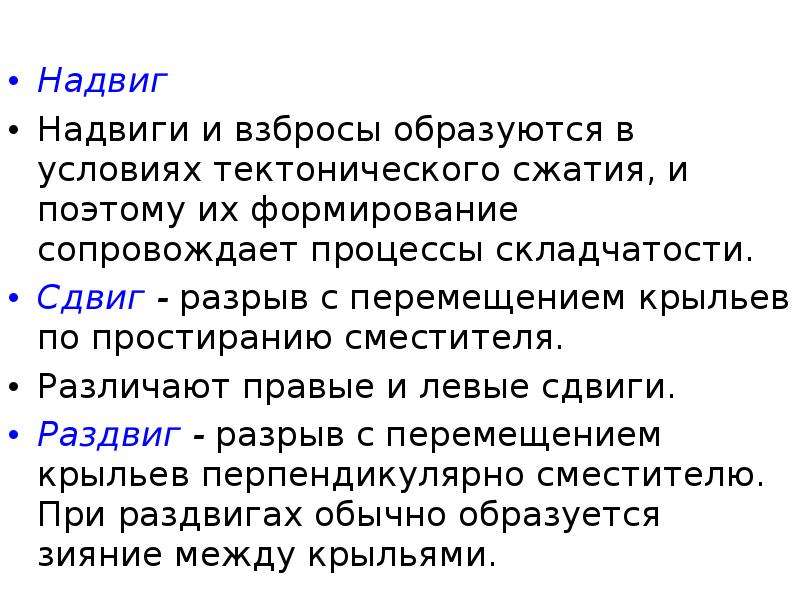

Слайд 53

Описание слайда:

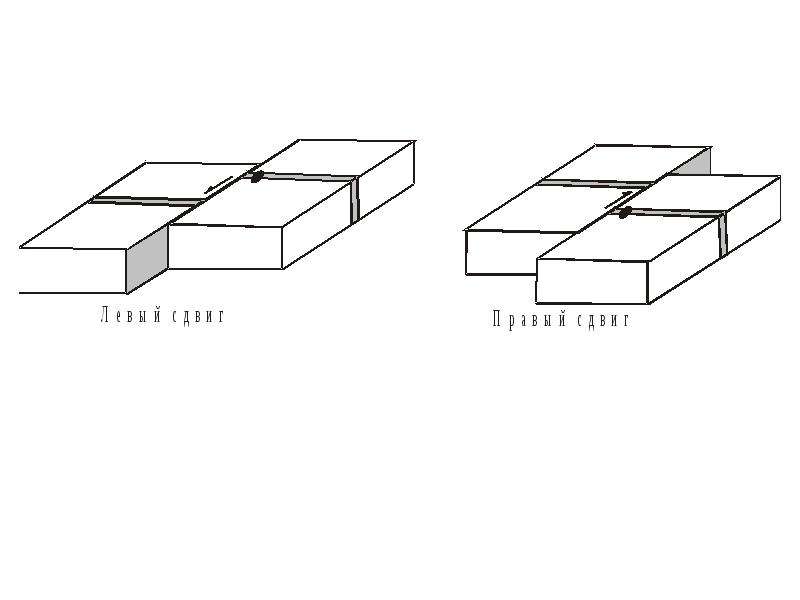

Надвиг Надвиг Надвиги и взбросы образуются в условиях тектонического сжатия, и поэтому их формирование сопровождает процессы складчатости. Сдвиг - разрыв с перемещением крыльев по простиранию сместителя. Различают правые и левые сдвиги. Раздвиг - разрыв с перемещением крыльев перпендикулярно сместителю. При раздвигах обычно образуется зияние между крыльями.

Слайд 54

Описание слайда:

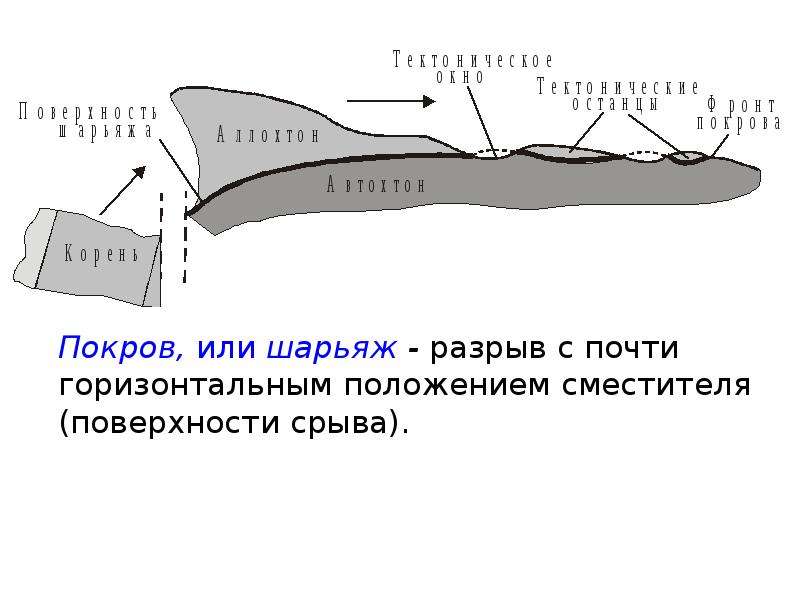

Покров, или шарьяж - разрыв с почти горизонтальным положением сместителя (поверхности срыва).

Слайд 55

Описание слайда:

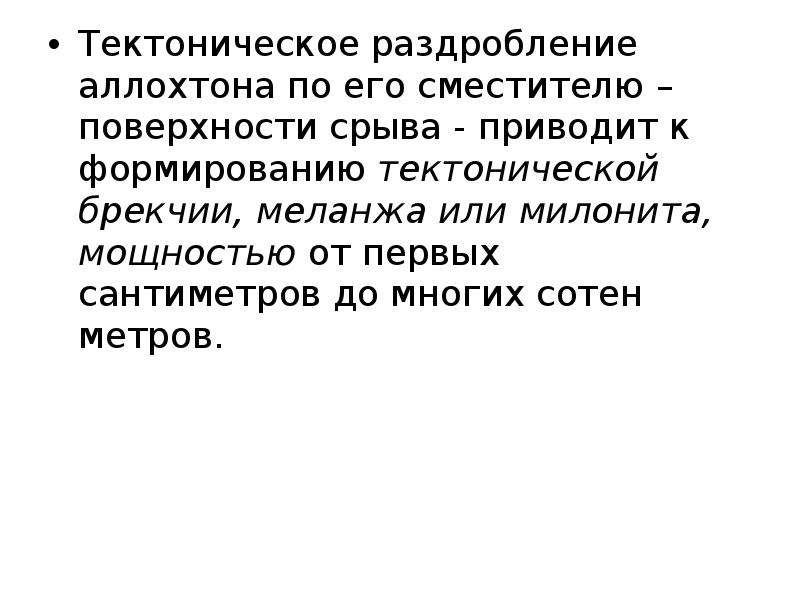

Тектоническое раздробление аллохтона по его сместителю – поверхности срыва - приводит к формированию тектонической брекчии, меланжа или милонита, мощностью от первых сантиметров до многих сотен метров. Тектоническое раздробление аллохтона по его сместителю – поверхности срыва - приводит к формированию тектонической брекчии, меланжа или милонита, мощностью от первых сантиметров до многих сотен метров.

Слайд 56

Описание слайда:

Тектоническая брекчия, катаклазит, Тектоническая брекчия, катаклазит, милонит

Слайд 57

Описание слайда:

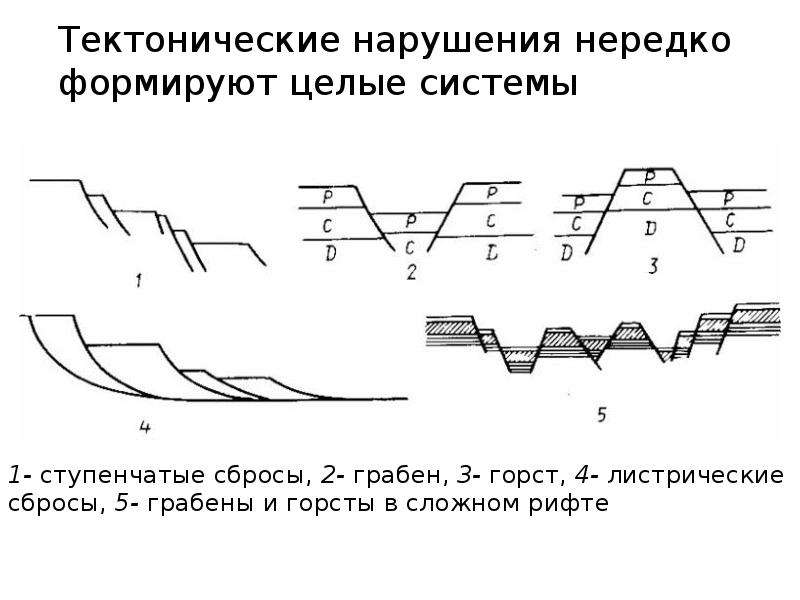

1- ступенчатые сбросы, 2- грабен, 3- горст, 4- листрические сбросы, 5- грабены и горсты в сложном рифте 1- ступенчатые сбросы, 2- грабен, 3- горст, 4- листрические сбросы, 5- грабены и горсты в сложном рифте

Слайд 58

Описание слайда:

Слайд 59

Описание слайда:

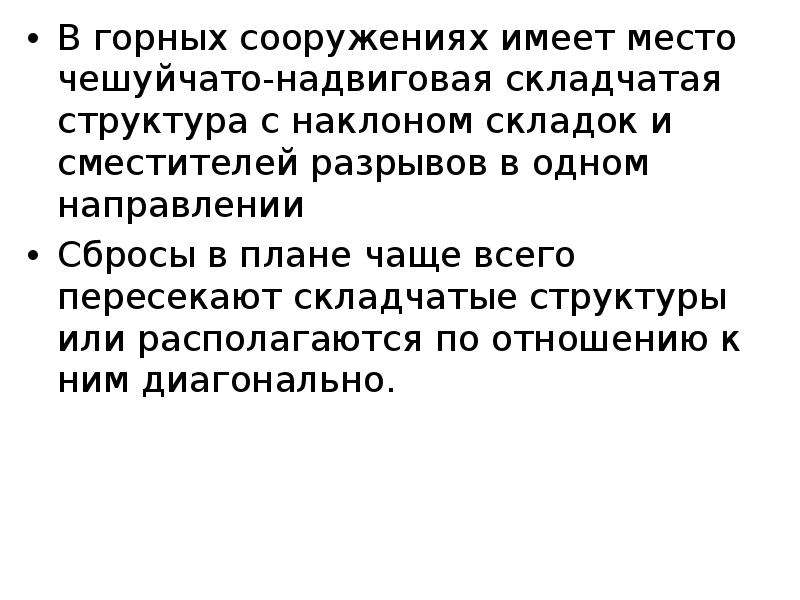

В горных сооружениях имеет место чешуйчато-надвиговая складчатая структура с наклоном складок и сместителей разрывов в одном направлении В горных сооружениях имеет место чешуйчато-надвиговая складчатая структура с наклоном складок и сместителей разрывов в одном направлении Сбросы в плане чаще всего пересекают складчатые структуры или располагаются по отношению к ним диагонально.

Слайд 60

Описание слайда:

Слайд 61

Описание слайда:

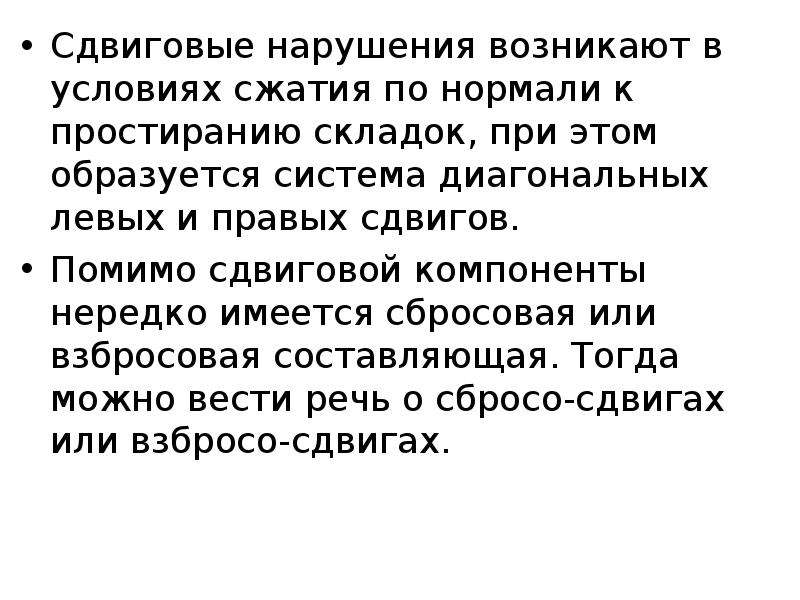

Сдвиговые нарушения возникают в условиях сжатия по нормали к простиранию складок, при этом образуется система диагональных левых и правых сдвигов. Сдвиговые нарушения возникают в условиях сжатия по нормали к простиранию складок, при этом образуется система диагональных левых и правых сдвигов. Помимо сдвиговой компоненты нередко имеется сбросовая или взбросовая составляющая. Тогда можно вести речь о сбросо-сдвигах или взбросо-сдвигах.

Слайд 62

Описание слайда:

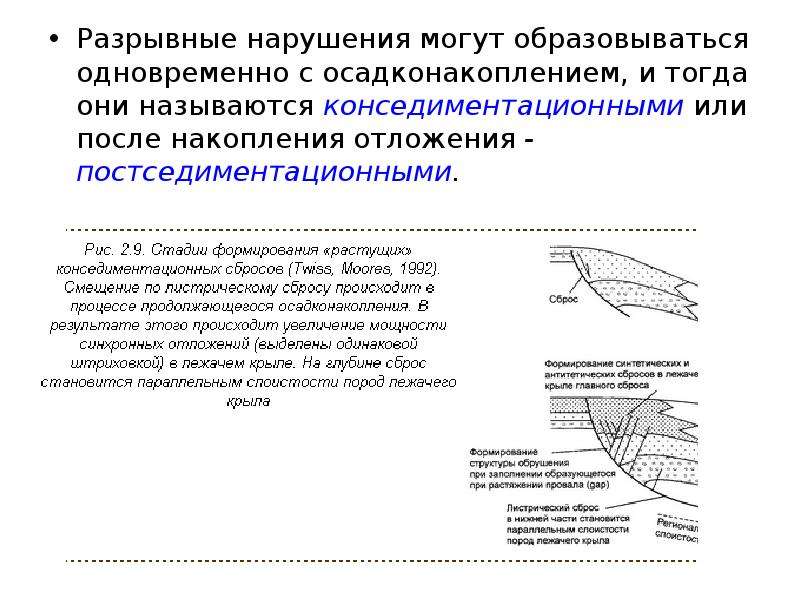

Разрывные нарушения могут образовываться одновременно с осадконакоплением, и тогда они называются конседиментационными или после накопления отложения - постседиментационными. Разрывные нарушения могут образовываться одновременно с осадконакоплением, и тогда они называются конседиментационными или после накопления отложения - постседиментационными.

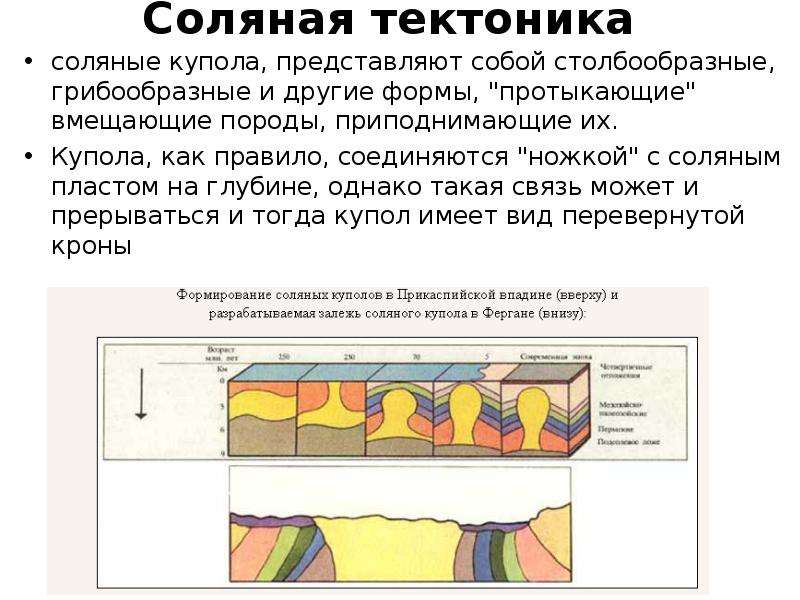

Слайд 63

Описание слайда:

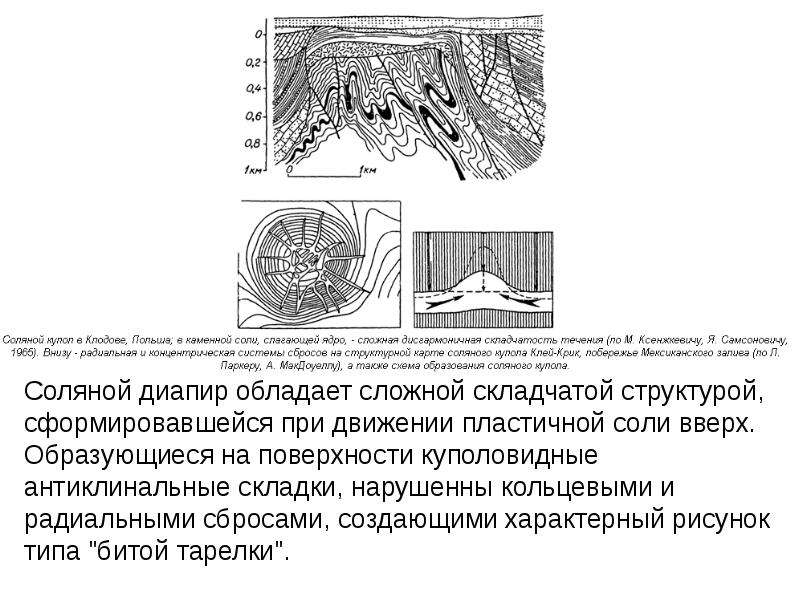

Соляная тектоника соляные купола, представляют собой столбообразные, грибообразные и другие формы, "протыкающие" вмещающие породы, приподнимающие их. Купола, как правило, соединяются "ножкой" с соляным пластом на глубине, однако такая связь может и прерываться и тогда купол имеет вид перевернутой кроны

Слайд 64

Описание слайда:

Слайд 65

Описание слайда:

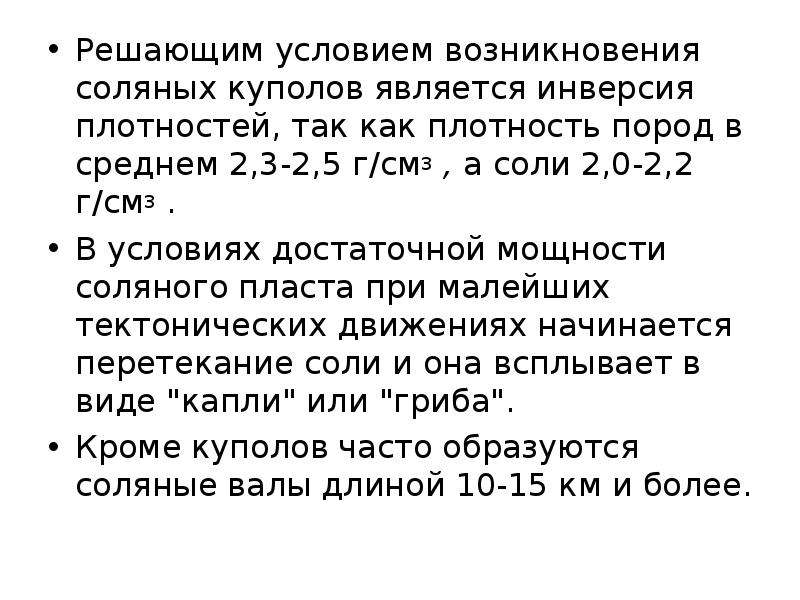

Решающим условием возникновения соляных куполов является инверсия плотностей, так как плотность пород в среднем 2,3-2,5 г/см3 , а соли 2,0-2,2 г/см3 . Решающим условием возникновения соляных куполов является инверсия плотностей, так как плотность пород в среднем 2,3-2,5 г/см3 , а соли 2,0-2,2 г/см3 . В условиях достаточной мощности соляного пласта при малейших тектонических движениях начинается перетекание соли и она всплывает в виде "капли" или "гриба". Кроме куполов часто образуются соляные валы длиной 10-15 км и более.

Слайд 66

Описание слайда:

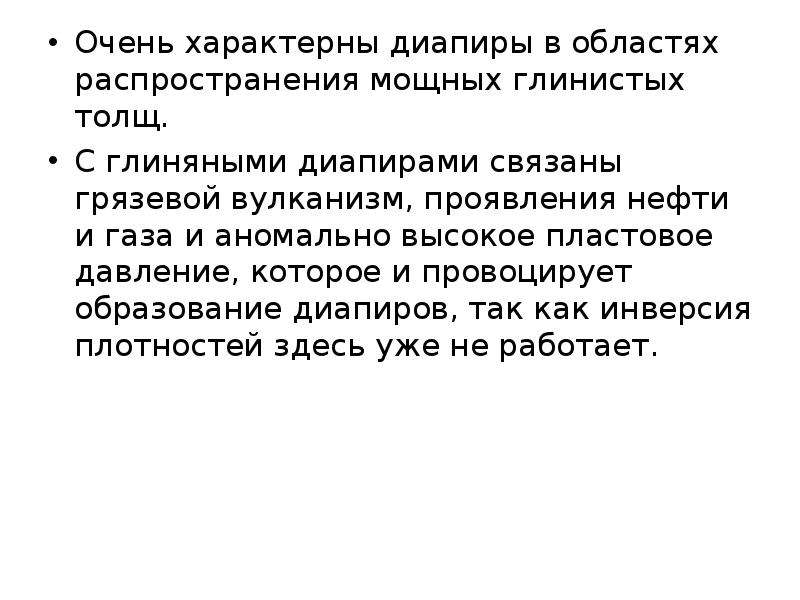

Очень характерны диапиры в областях распространения мощных глинистых толщ. Очень характерны диапиры в областях распространения мощных глинистых толщ. С глиняными диапирами связаны грязевой вулканизм, проявления нефти и газа и аномально высокое пластовое давление, которое и провоцирует образование диапиров, так как инверсия плотностей здесь уже не работает.
