Слайд 1

Описание слайда:

Теоретические аспекты Лекция 3 Каницкая Л.В.

Слайд 2

Описание слайда:

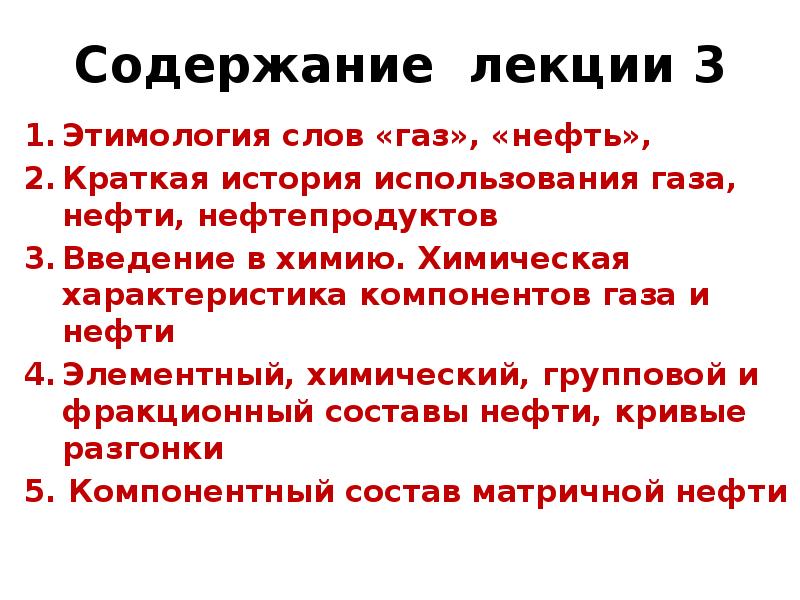

Содержание лекции 3 Этимология слов «газ», «нефть», Краткая история использования газа, нефти, нефтепродуктов Введение в химию. Химическая характеристика компонентов газа и нефти Элементный, химический, групповой и фракционный составы нефти, кривые разгонки 5. Компонентный состав матричной нефти

Слайд 3

Описание слайда:

Этимология слов

Слайд 4

Описание слайда:

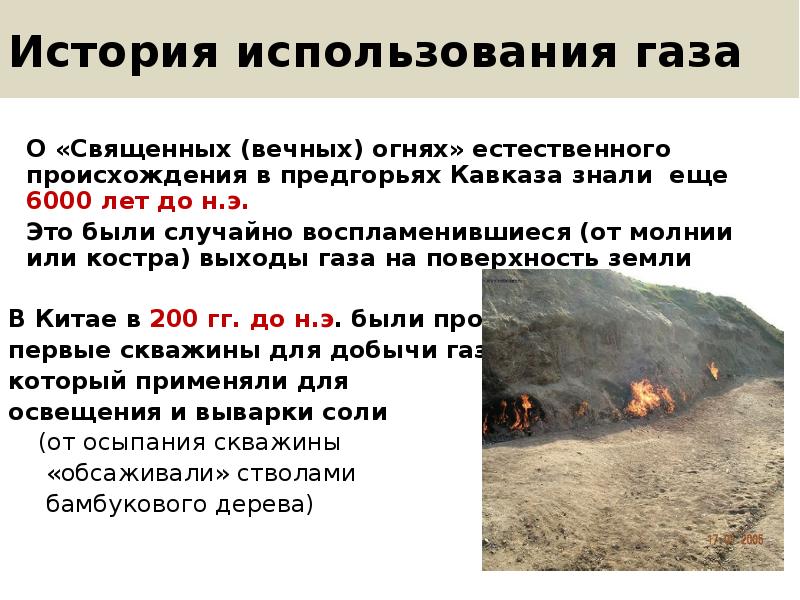

История использования газа О «Священных (вечных) огнях» естественного происхождения в предгорьях Кавказа знали еще 6000 лет до н.э. Это были случайно воспламенившиеся (от молнии или костра) выходы газа на поверхность земли В Китае в 200 гг. до н.э. были пробиты первые скважины для добычи газа, который применяли для освещения и выварки соли (от осыпания скважины «обсаживали» стволами бамбукового дерева)

Слайд 5

Описание слайда:

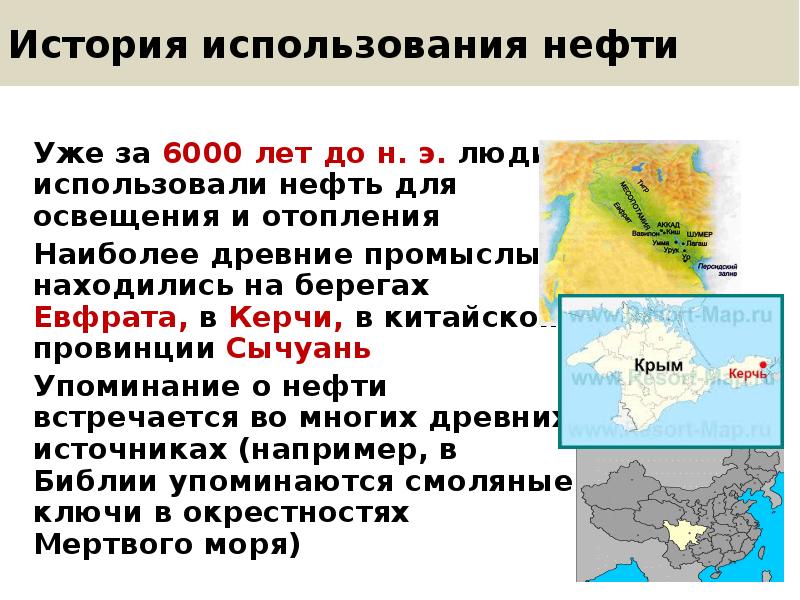

История использования нефти Уже за 6000 лет до н. э. люди использовали нефть для освещения и отопления Наиболее древние промыслы находились на берегах Евфрата, в Керчи, в китайской провинции Сычуань Упоминание о нефти встречается во многих древних источниках (например, в Библии упоминаются смоляные ключи в окрестностях Мертвого моря)

Слайд 6

Описание слайда:

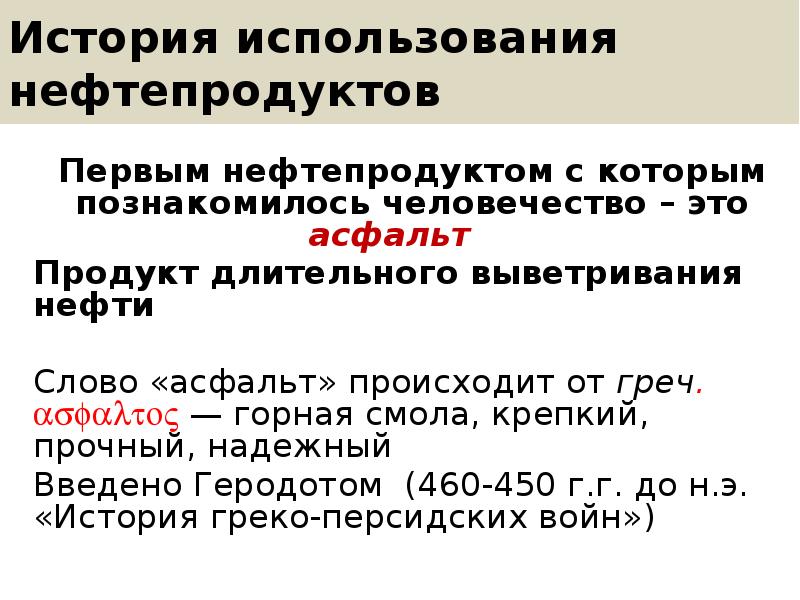

История использования нефтепродуктов Первым нефтепродуктом с которым познакомилось человечество – это асфальт Продукт длительного выветривания нефти Слово «асфальт» происходит от греч. asfalto — горная смола, крепкий, прочный, надежный Введено Геродотом (460-450 г.г. до н.э. «История греко-персидских войн»)

Слайд 7

Описание слайда:

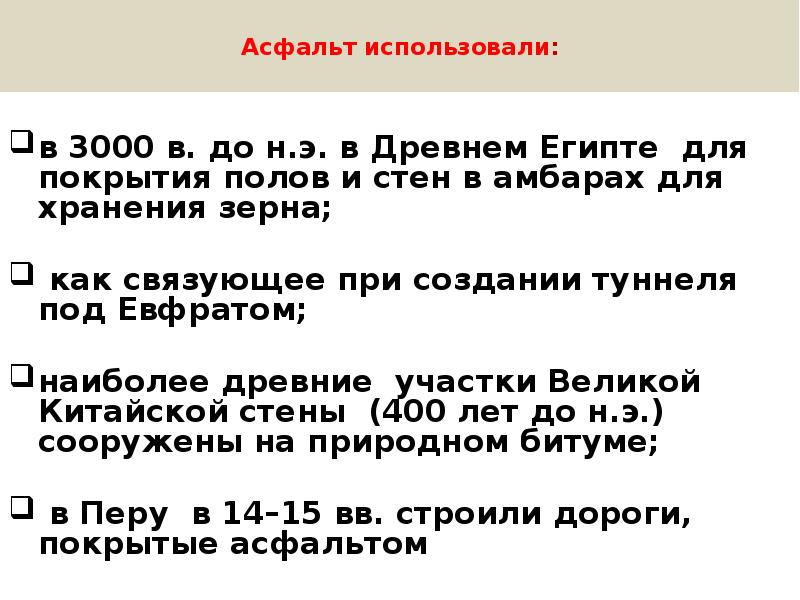

Асфальт использовали: в 3000 в. до н.э. в Древнем Египте для покрытия полов и стен в амбарах для хранения зерна; как связующее при создании туннеля под Евфратом; наиболее древние участки Великой Китайской стены (400 лет до н.э.) сооружены на природном битуме; в Перу в 14–15 вв. строили дороги, покрытые асфальтом

Слайд 8

Описание слайда:

Асфальт иногда встречается в виде «озёр» асфальтовое озеро Пич-Лейк в Тринидаде:

Слайд 9

Описание слайда:

Туннель под Евфратом 3000 в. до н.э

Слайд 10

Описание слайда:

Великая китайская стена 400 лет д.н.э.

Слайд 11

Описание слайда:

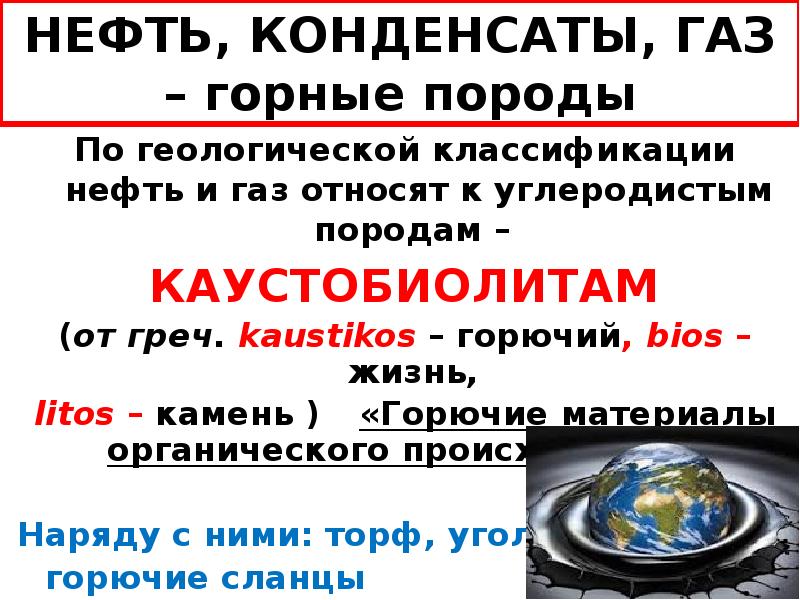

НЕФТЬ, КОНДЕНСАТЫ, ГАЗ – горные породы По геологической классификации нефть и газ относят к углеродистым породам – КАУСТОБИОЛИТАМ (от греч. kaustikos – горючий, bios – жизнь, litos – камень ) «Горючие материалы органического происхождения» Наряду с ними: торф, уголь, горючие сланцы

Слайд 12

Описание слайда:

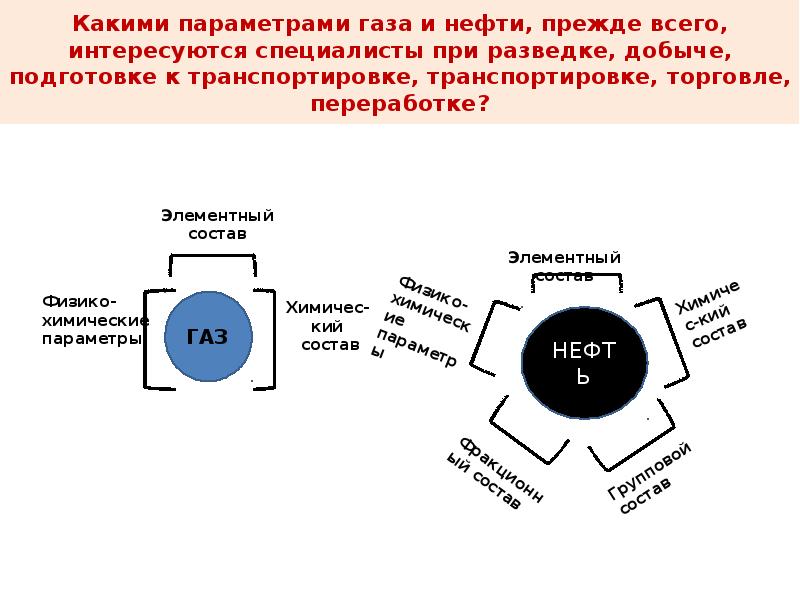

Какими параметрами газа и нефти, прежде всего, интересуются специалисты при разведке, добыче, подготовке к транспортировке, транспортировке, торговле, переработке?

Слайд 13

Описание слайда:

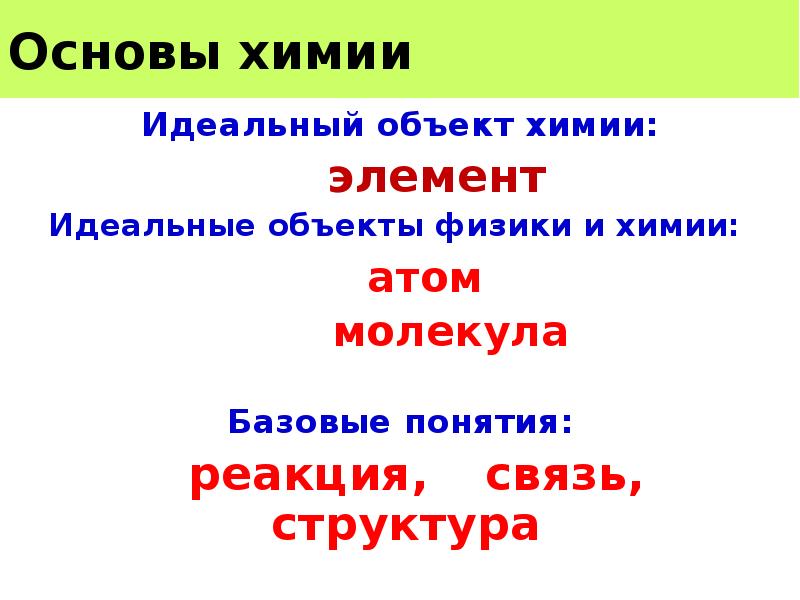

Основы химии Идеальный объект химии: элемент Идеальные объекты физики и химии: атом молекула Базовые понятия: реакция, связь, структура

Слайд 14

Описание слайда:

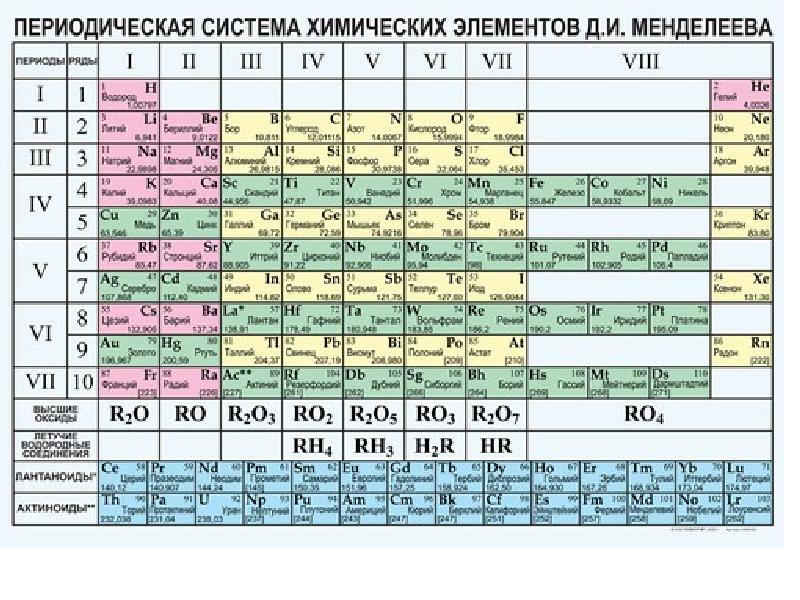

ЭЛЕМЕНТ Элемент – идеальный объект химии Это тот первичный «кирпичик», та первооснова на котором базируются все современные теории в химии. В Периодической системе Д.И. Менделеева место элемента определяется 1) зарядом ядра 2) массой элемента 3) строения электронных оболочек Все это в совокупности определяет свойства, приписываемые элементу, которые выявляют в химических реакциях

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Атом Атом с греч. – «неделимый», «неразложимый» Введен в физику как идеальный объект для объяснения устройства физического мира (В качестве первоосновы материального мира)

Слайд 17

Описание слайда:

Строение атома

Слайд 18

Описание слайда:

ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ, ИЗОТОПЫ НеНе

Слайд 19

Описание слайда:

Углерод. Электронная конфигурация атома углерода Элемент: углерод Символ С, Элемент IVA группы 2-го периода Периодической системы элементов; Атомный номер 6; Атомная масса 12,01115 а.е.м. Электронная конфигурация в основном состоянии 1s22s22p2

Слайд 20

Описание слайда:

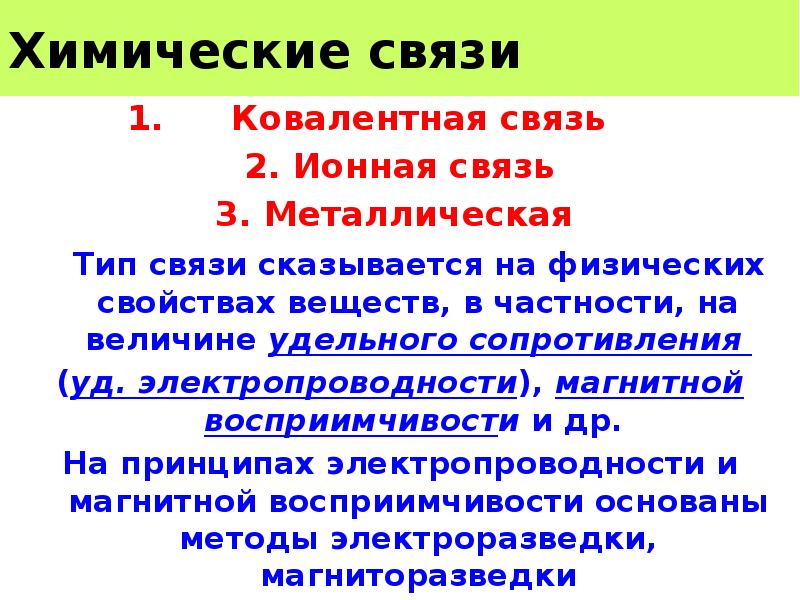

Химические связи Ковалентная связь 2. Ионная связь 3. Металлическая Тип связи сказывается на физических свойствах веществ, в частности, на величине удельного сопротивления (уд. электропроводности), магнитной восприимчивости и др. На принципах электропроводности и магнитной восприимчивости основаны методы электроразведки, магниторазведки

Слайд 21

Описание слайда:

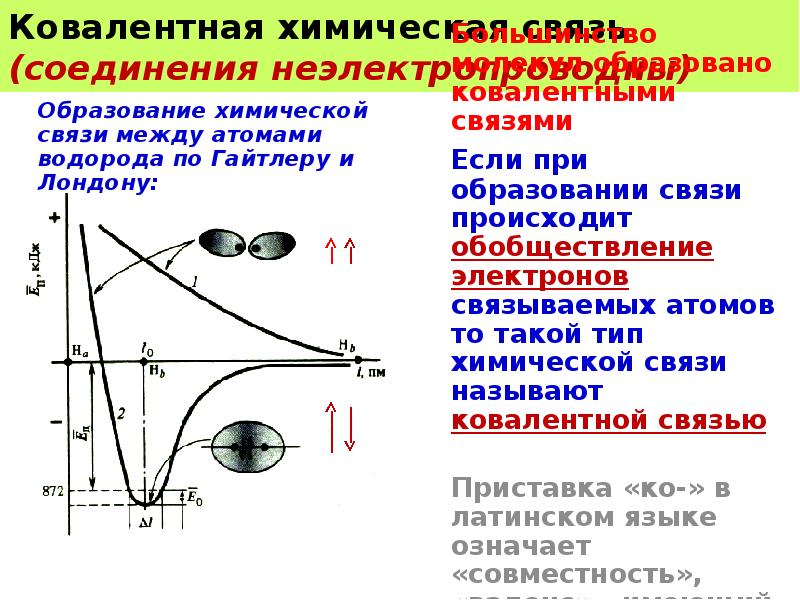

Ковалентная химическая связь (соединения неэлектропроводны) Образование химической связи между атомами водорода по Гайтлеру и Лондону:

Слайд 22

Описание слайда:

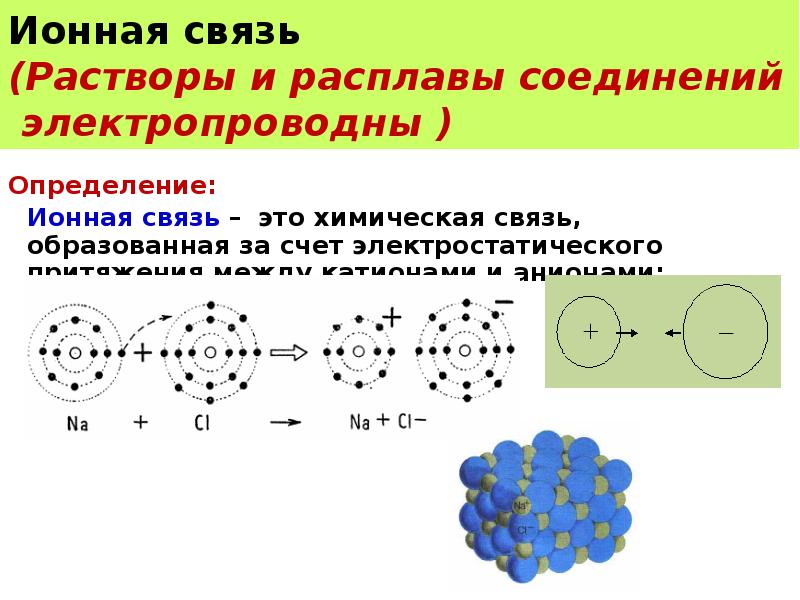

Ионная связь (Растворы и расплавы соединений электропроводны ) Определение: Ионная связь – это химическая связь, образованная за счет электростатического притяжения между катионами и анионами:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Металлическая связь

Слайд 25

Описание слайда:

Способы написания формул соединений Формулы химических соединений записывают двумя способами: 1) в виде молекулярной формулы: С6Н6 (бензол) 2) в виде cтруктурной формулы:

Слайд 26

Описание слайда:

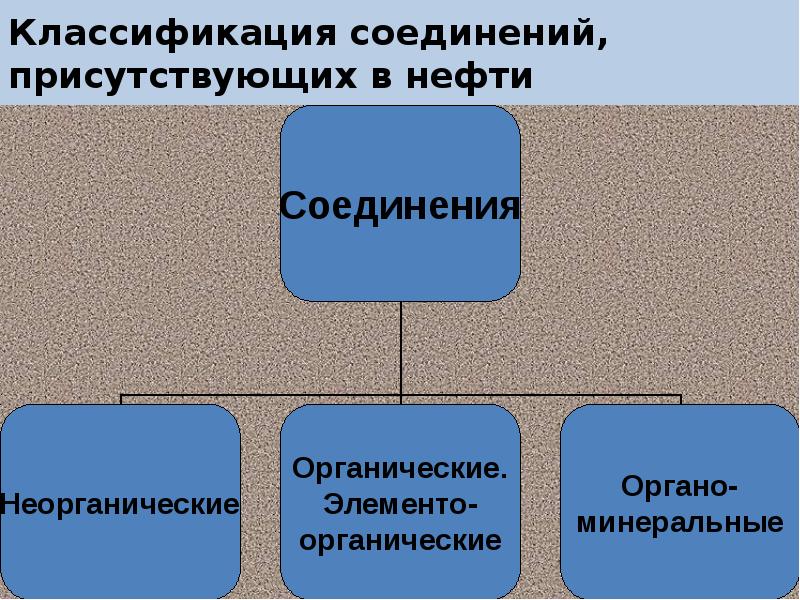

Классификация соединений, присутствующих в нефти

Слайд 27

Описание слайда:

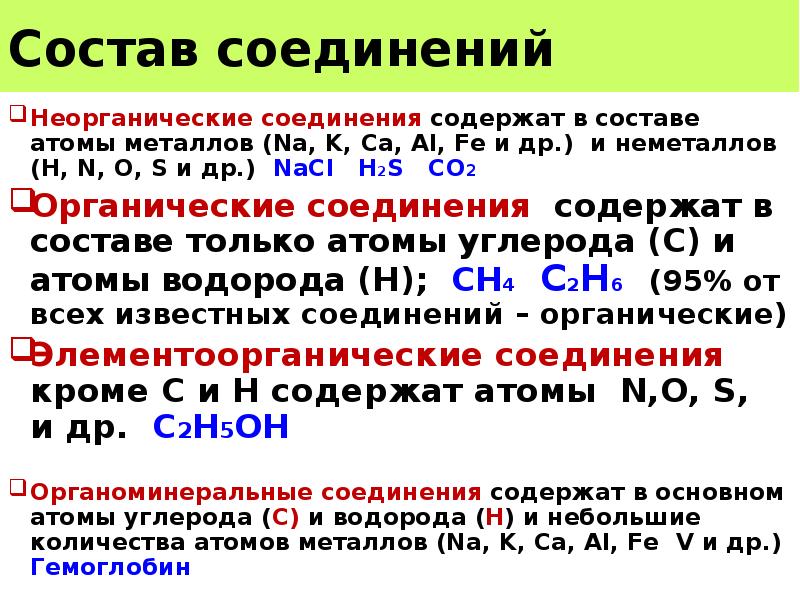

Состав соединений Неорганические соединения содержат в составе атомы металлов (Na, K, Ca, Al, Fe и др.) и неметаллов (H, N, O, S и др.) NaCl H2S CO2 Органические соединения содержат в составе только атомы углерода (С) и атомы водорода (Н); CH4 C2H6 (95% от всех известных соединений – органические) Элементоорганические соединения кроме С и Н содержат атомы N,O, S, и др. C2H5OH Органоминеральные соединения содержат в основном атомы углерода (С) и водорода (Н) и небольшие количества атомов металлов (Na, K, Ca, Al, Fe V и др.) Гемоглобин

Слайд 28

Описание слайда:

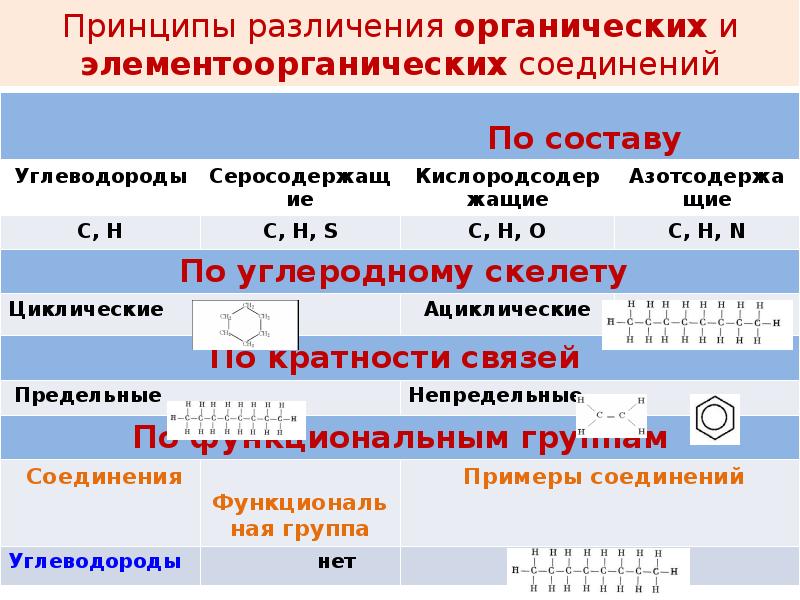

Принципы различения органических и элементоорганических соединений

Слайд 29

Описание слайда:

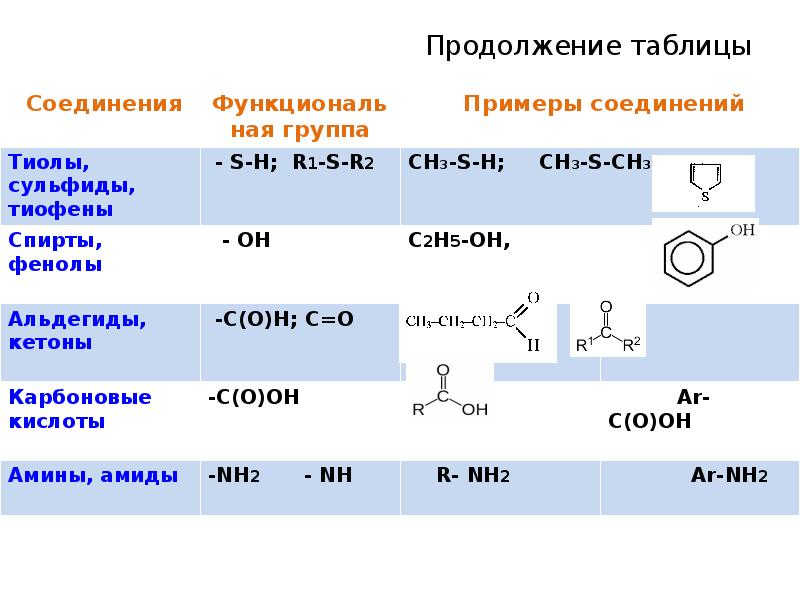

Продолжение таблицы

Слайд 30

Описание слайда:

Углеводороды - соединения, содержащие только углерод и водород

Слайд 31

Описание слайда:

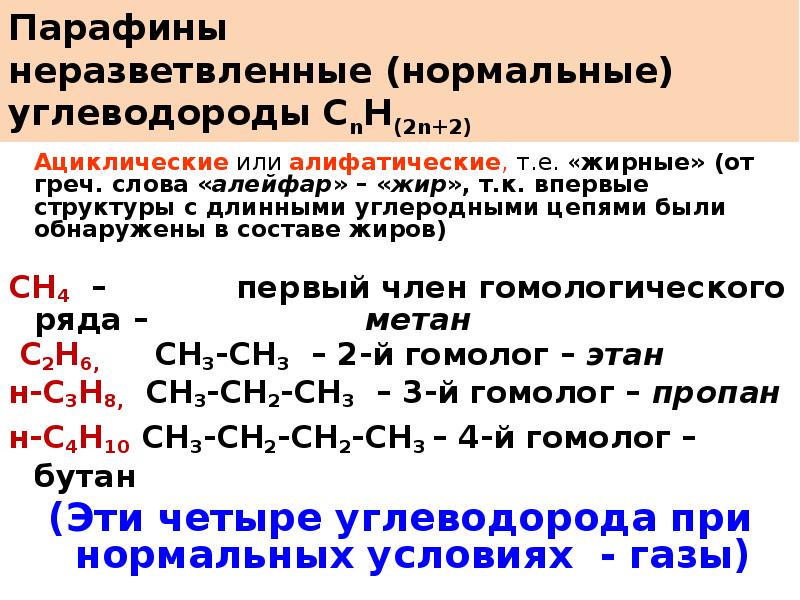

Парафины неразветвленные (нормальные) углеводороды СnH(2n+2) Ациклические или алифатические, т.е. «жирные» (от греч. слова «алейфар» – «жир», т.к. впервые структуры с длинными углеродными цепями были обнаружены в составе жиров) CH4 – первый член гомологического ряда – метан С2Н6, CH3-CH3 – 2-й гомолог – этан н-С3Н8, CH3-CH2-CH3 – 3-й гомолог – пропан н-С4Н10 CH3-CH2-CH2-CH3 – 4-й гомолог – бутан (Эти четыре углеводорода при нормальных условиях - газы)

Слайд 32

Описание слайда:

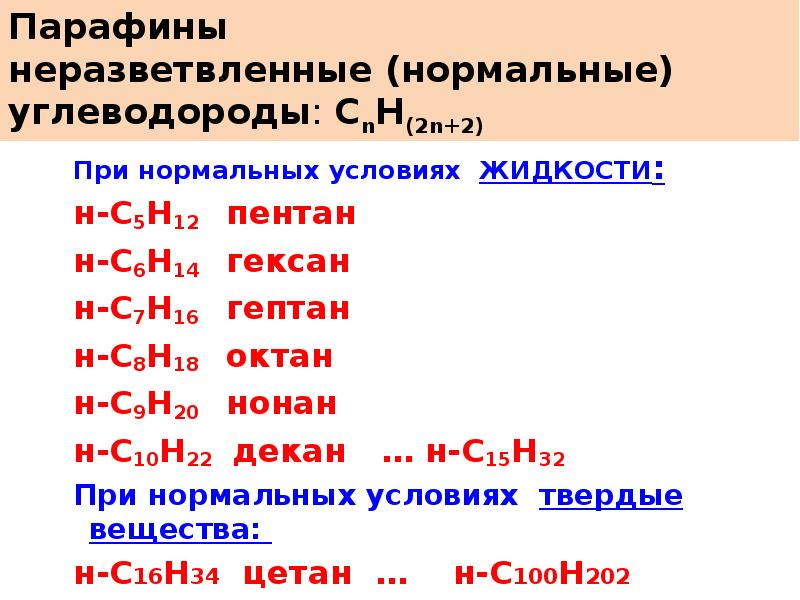

Парафины неразветвленные (нормальные) углеводороды: СnH(2n+2) При нормальных условиях ЖИДКОСТИ: н-С5Н12 пентан н-С6Н14 гексан н-С7Н16 гептан н-С8Н18 октан н-С9Н20 нонан н-С10Н22 декан … н-С15Н32 При нормальных условиях твердые вещества: н-С16Н34 цетан … н-С100Н202

Слайд 33

Описание слайда:

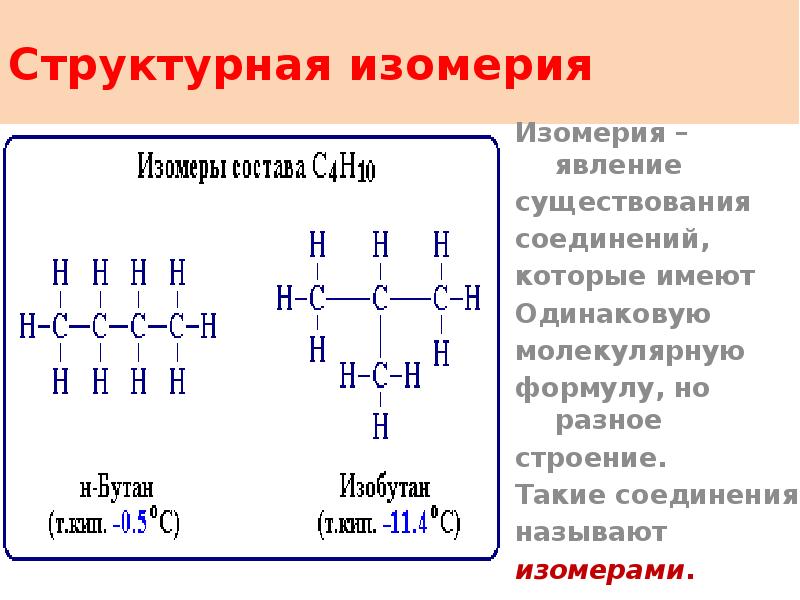

Структурная изомерия

Слайд 34

Описание слайда:

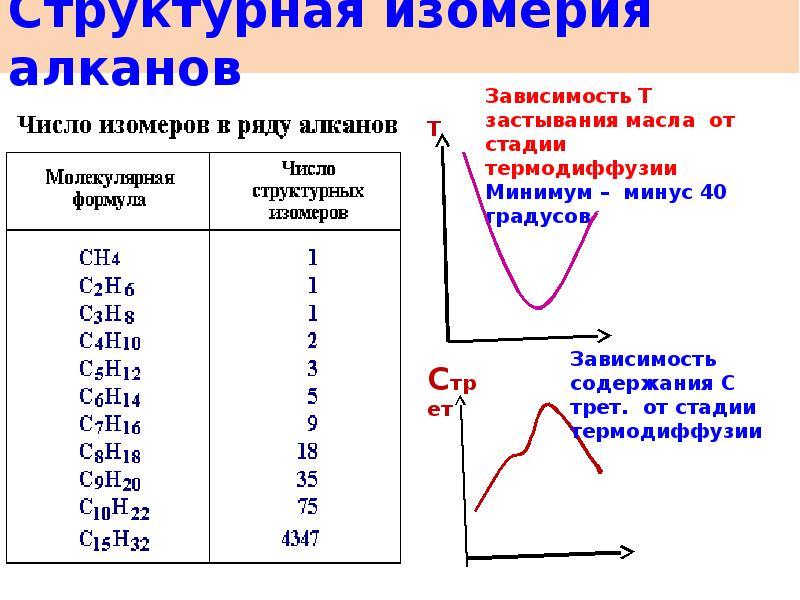

Структурная изомерия алканов

Слайд 35

Описание слайда:

Насыщенные циклические (углеводороды: СnH2n) нафтеновые Циклические соединения имеют замкнутую в кольцо цепь атомов. Карбоциклические (имеют в кольце только углеродные атомы) . Гетероциклические соединения (содержат в кольце кроме углеродных еще и другие атомы: кислород, серу, азот)

Слайд 36

Описание слайда:

Гомологический ряд ароматических соединений АРЕНЫ

Слайд 37

Описание слайда:

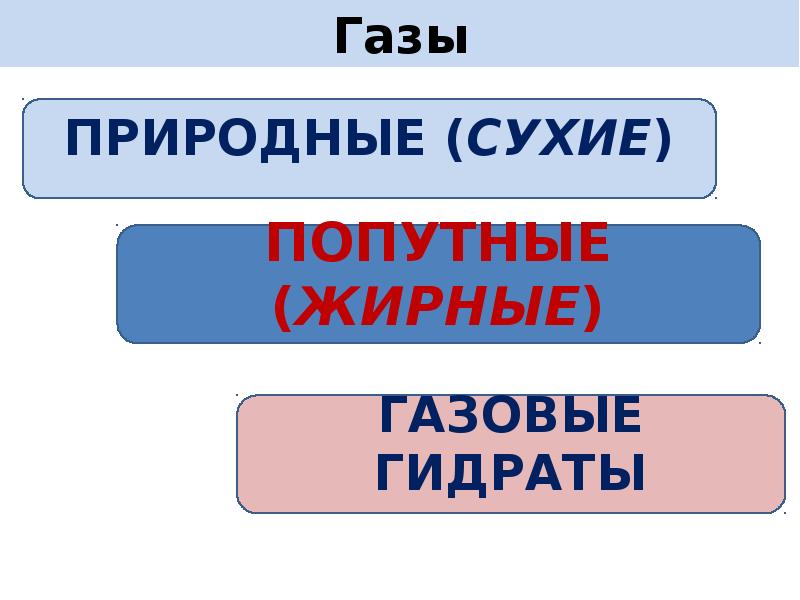

Газы

Слайд 38

Описание слайда:

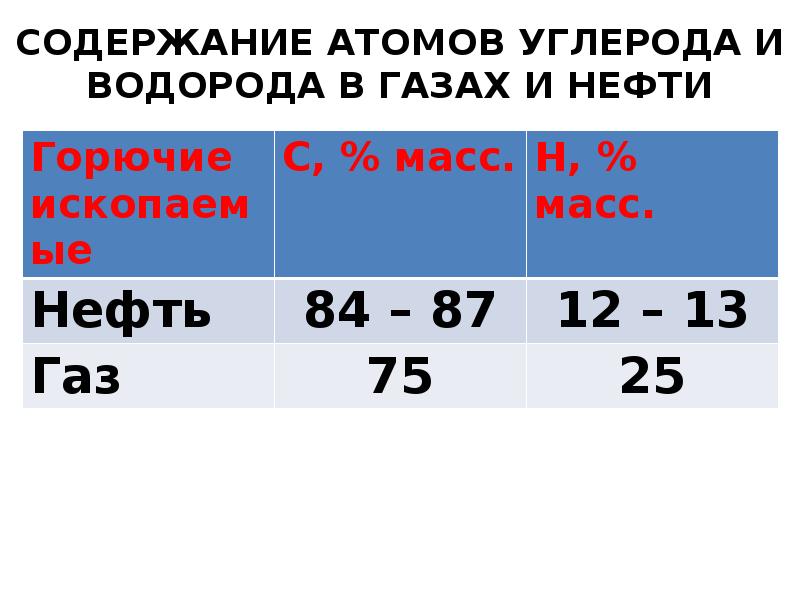

СОДЕРЖАНИЕ АТОМОВ УГЛЕРОДА И ВОДОРОДА В ГАЗАХ И НЕФТИ

Слайд 39

Описание слайда:

Состав природных газов

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

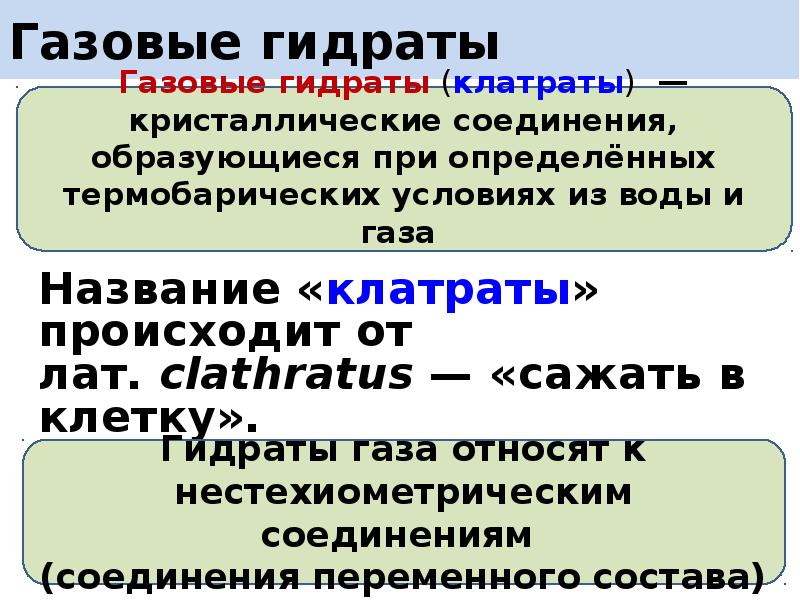

Газовые гидраты Название «клатраты» происходит от лат. clathratus — «сажать в клетку». Название дано Пауэллом в 1948 г.

Слайд 42

Описание слайда:

Структура газовых гидратов

Слайд 43

Описание слайда:

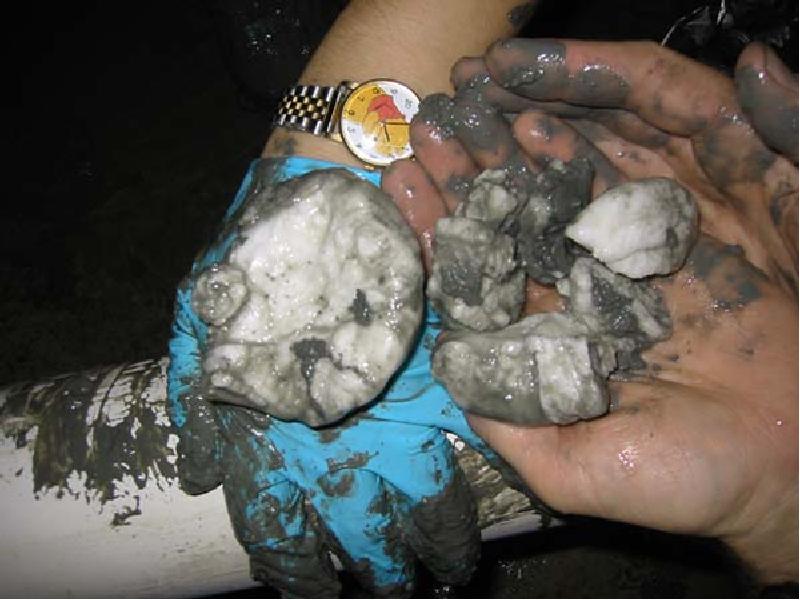

Газовые гидраты Впервые гидраты газов (сернистого газа и хлора) наблюдали в конце 18 в. Дж. Пристли, Б. Пелетье и В. Карстен. Первые описания газовых гидратов были приведены Г. Дэви в 1810 г. К 1888 г. П. Виллар получил гидраты СН4, С2Н6, С2Н2, N2O.

Слайд 44

Описание слайда:

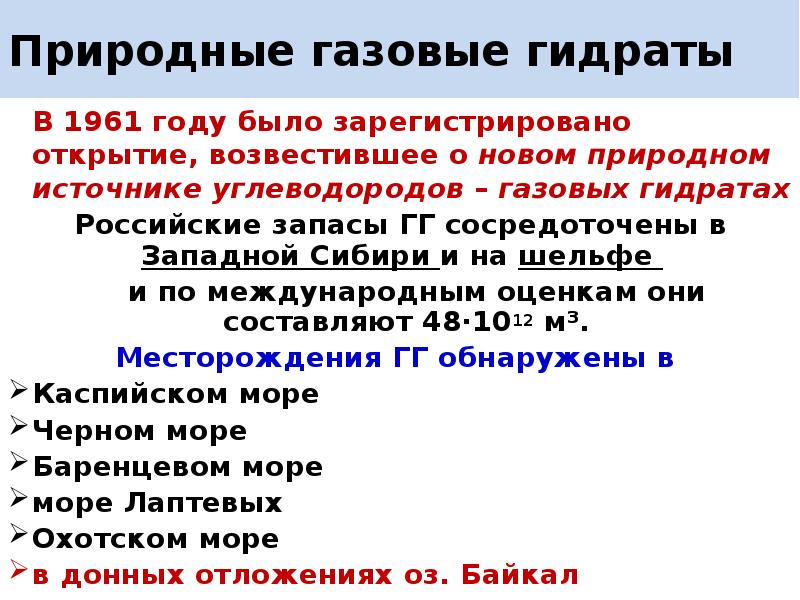

Природные газовые гидраты В 1961 году было зарегистрировано открытие, возвестившее о новом природном источнике углеводородов – газовых гидратах Российские запасы ГГ сосредоточены в Западной Сибири и на шельфе и по международным оценкам они составляют 48·1012 м³. Месторождения ГГ обнаружены в Каспийском море Черном море Баренцевом море море Лаптевых Охотском море в донных отложениях оз. Байкал

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

Газовые гидраты в глубинах оз. Байкал Верхняя граница образования ГГ метана в озера Байкал находится на глубине 380-400 м при температуре 3-4 ºС Выделяющийся в оз. Байкал придонный метан сначала переходит в гидрат и затем на глубине 400 м опять переходит в газовую фазу

Слайд 48

Описание слайда:

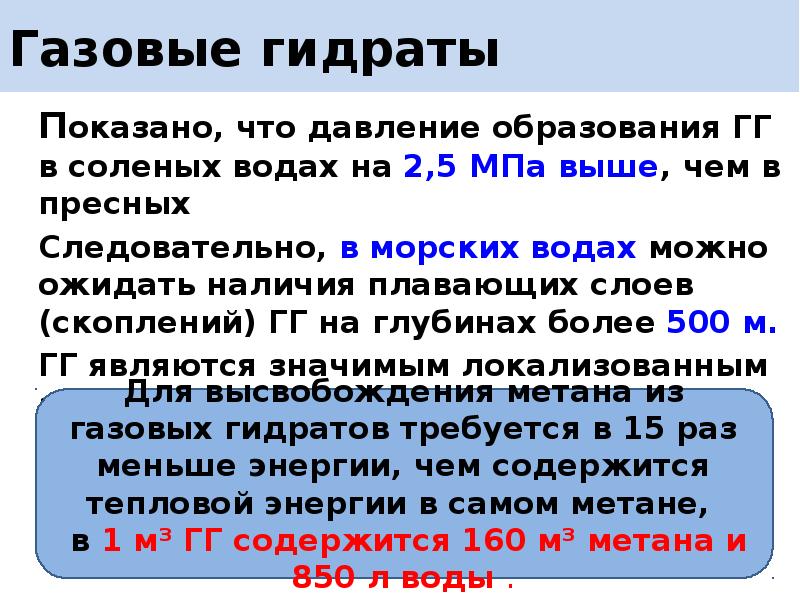

Газовые гидраты Показано, что давление образования ГГ в соленых водах на 2,5 МПа выше, чем в пресных Следовательно, в морских водах можно ожидать наличия плавающих слоев (скоплений) ГГ на глубинах более 500 м. ГГ являются значимым локализованным запасом метана по всему миру.

Слайд 49

Описание слайда:

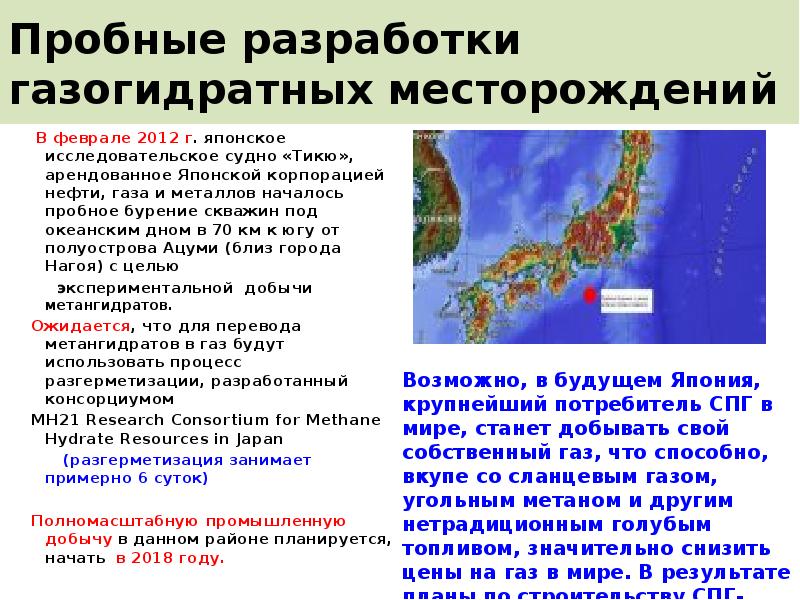

Пробные разработки газогидратных месторождений В феврале 2012 г. японское исследовательское судно «Тикю», арендованное Японской корпорацией нефти, газа и металлов началось пробное бурение скважин под океанским дном в 70 км к югу от полуострова Ацуми (близ города Нагоя) с целью экспериментальной добычи метангидратов. Ожидается, что для перевода метангидратов в газ будут использовать процесс разгерметизации, разработанный консорциумом MH21 Research Consortium for Methane Hydrate Resources in Japan (разгерметизация занимает примерно 6 суток) Полномасштабную промышленную добычу в данном районе планируется, начать в 2018 году.

Слайд 50

Описание слайда:

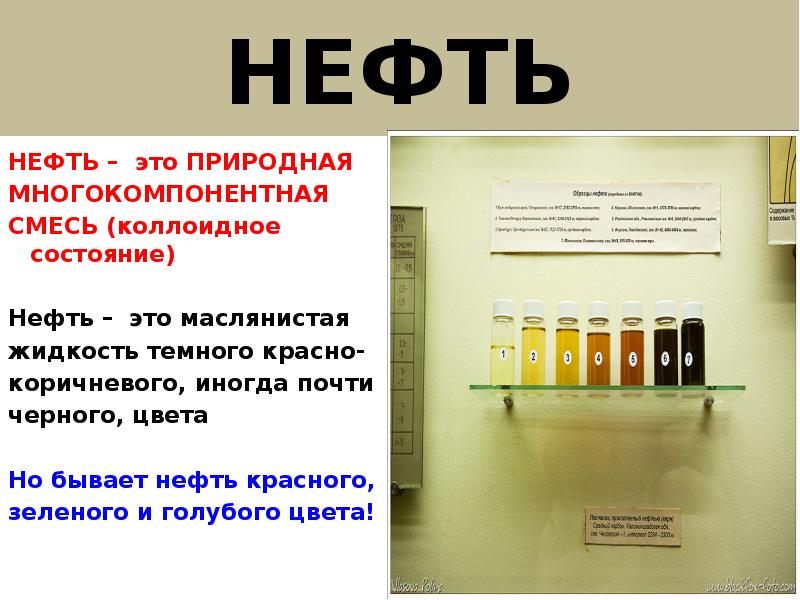

НЕФТЬ НЕФТЬ – это ПРИРОДНАЯ МНОГОКОМПОНЕНТНАЯ СМЕСЬ (коллоидное состояние) Нефть – это маслянистая жидкость темного красно- коричневого, иногда почти черного, цвета Но бывает нефть красного, зеленого и голубого цвета!

Слайд 51

Описание слайда:

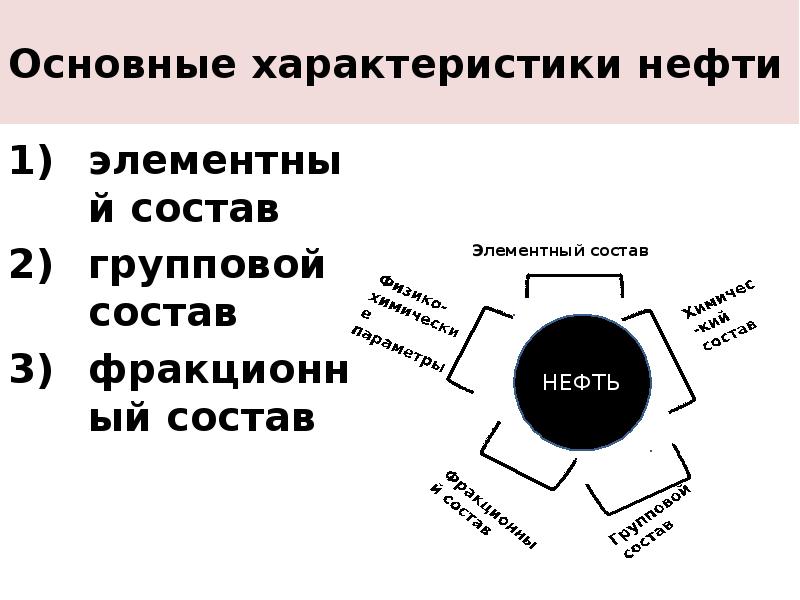

Основные характеристики нефти элементный состав групповой состав фракционный состав

Слайд 52

Описание слайда:

ЭЛЕМЕНТНЫЙ СОСТАВ НЕФТИ Элемент Содержание, масс %. Углерод (C) 82-87 Водород (H) 11-15 Сера (S) 0,1-7,0 Кислород (O) 1-2 Азот (N)

Слайд 53

Описание слайда:

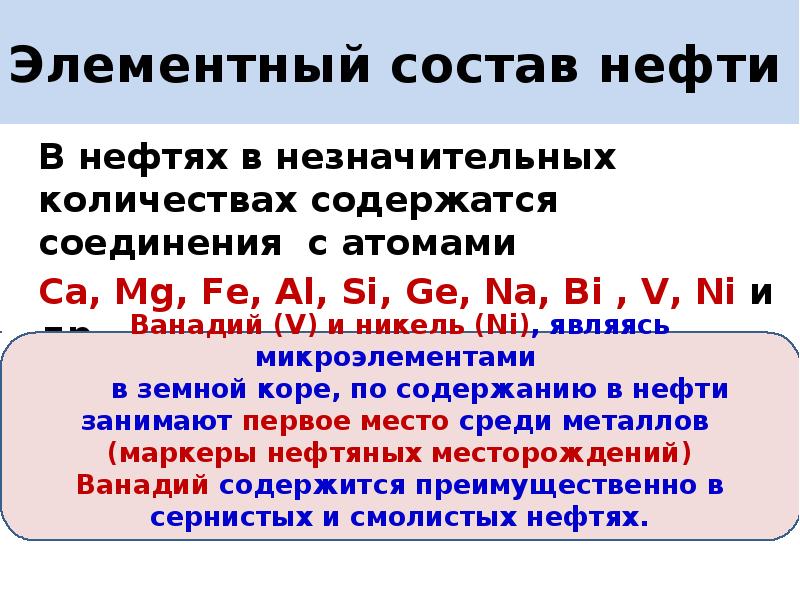

Элементный состав нефти В нефтях в незначительных количествах содержатся соединения с атомами Са, Mg, Fe, Al, Si, Ge, Na, Bi , V, Ni и др.., Всего найдено более 50 элементов .

Слайд 54

Описание слайда:

Групповой состав нефти В состав нефти входит более 1000 веществ. Наибольшую часть из них (80-90%) составляют следующие группы углеводородов: парафины (алканы); нафтены (циклоалканы); арены (производные бензола); смолы; асфальтены

Слайд 55

Описание слайда:

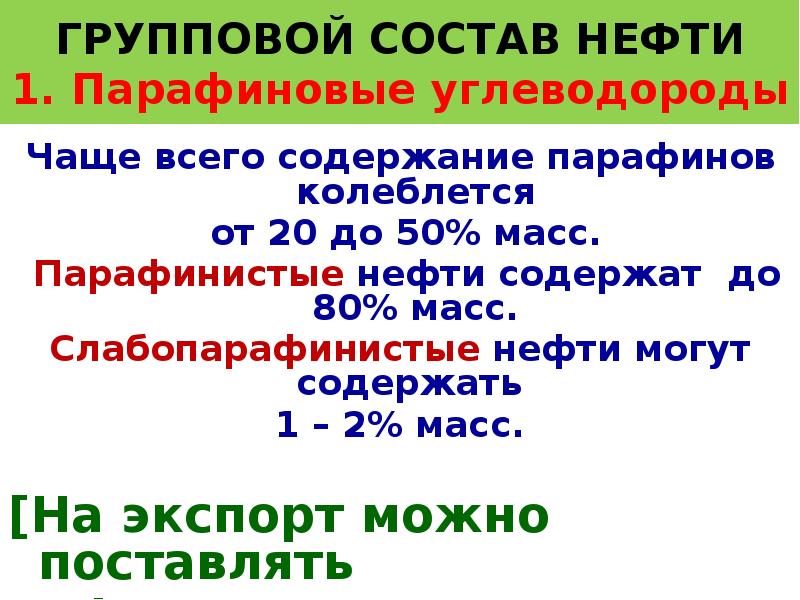

ГРУППОВОЙ СОСТАВ НЕФТИ 1. Парафиновые углеводороды Чаще всего содержание парафинов колеблется от 20 до 50% масс. Парафинистые нефти содержат до 80% масс. Слабопарафинистые нефти могут содержать 1 – 2% масс. [На экспорт можно поставлять нефть с держанием парафинов не более 6% масс.]

Слайд 56

Описание слайда:

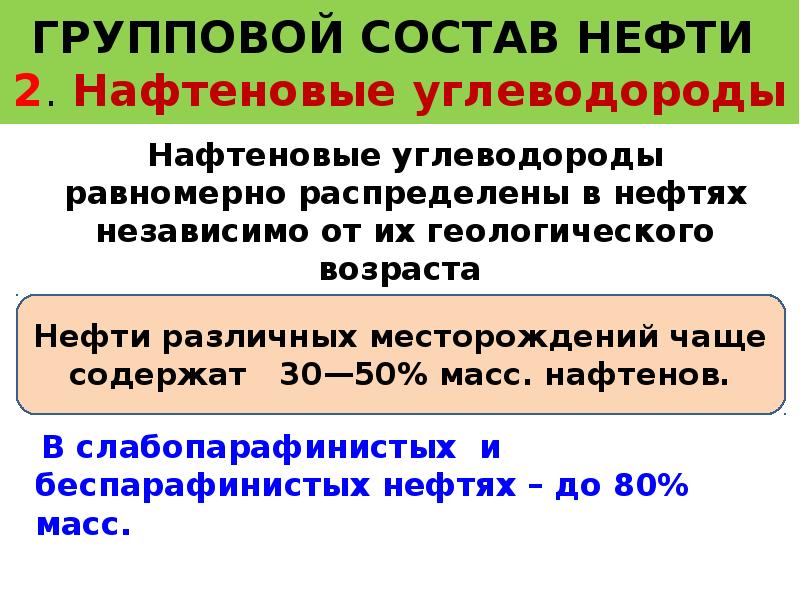

ГРУППОВОЙ СОСТАВ НЕФТИ 2. Нафтеновые углеводороды Нафтеновые углеводороды равномерно распределены в нефтях независимо от их геологического возраста В слабопарафинистых и беспарафинистых нефтях – до 80% масс.

Слайд 57

Описание слайда:

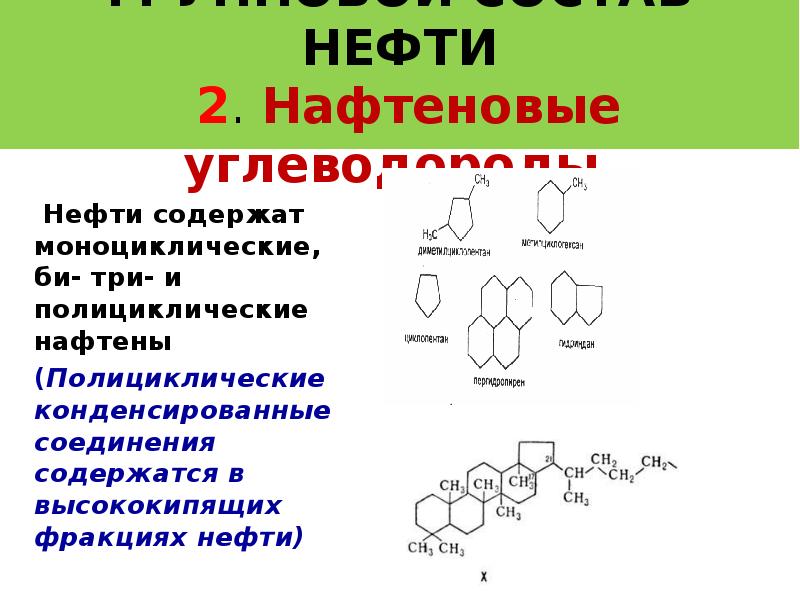

ГРУППОВОЙ СОСТАВ НЕФТИ 2. Нафтеновые углеводороды Нефти содержат моноциклические, би- три- и полициклические нафтены (Полициклические конденсированные соединения содержатся в высококипящих фракциях нефти)

Слайд 58

Описание слайда:

ГРУППОВОЙ СОСТАВ НЕФТИ 3. Ароматические углеводороды Арены представлены соединениями следующих рядов: бензол и его гомологи, СnН2n-6 (бензиновые, керосиновые фр.) нафталин и его гомологи: СnН2n-12 (керосиновые фракции) сложные конденсированные системы, состоящие из 3, 4 и 5 конденсированных ядер (керосино-газойлевые , масляные фр.) гибридные, или смешанные, углеводороды, состоящие из ароматических фрагментов, связанных с алифатическими остатками, нафтеновыми кольцами (смолы, асфальтены).

Слайд 59

Описание слайда:

ГРУППОВОЙ СОСТАВ 3. Ароматические углеводороды бензиновая фракция содержит практически все изомеры гомологов бензола:

Слайд 60

Описание слайда:

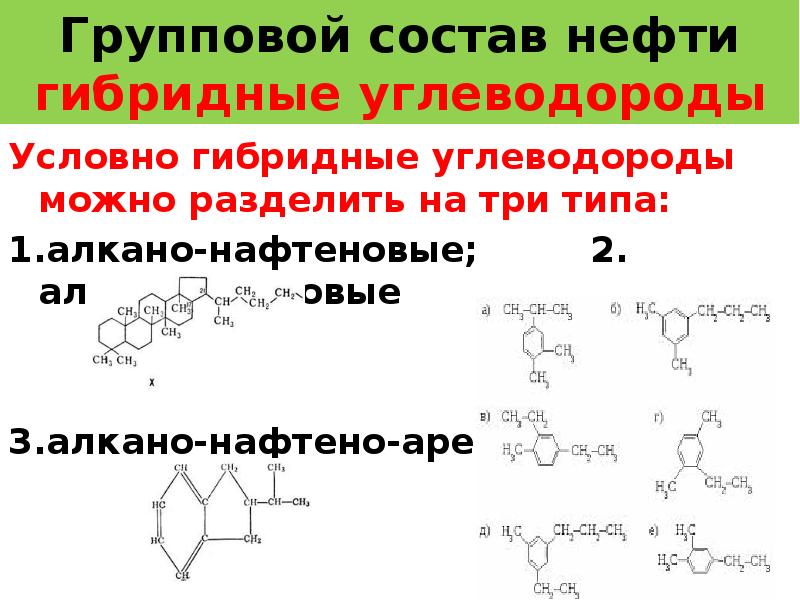

Групповой состав нефти гибридные углеводороды Условно гибридные углеводороды можно разделить на три типа: алкано-нафтеновые; 2. алкано-ареновые 3.алкано-нафтено-ареновые

Слайд 61

Описание слайда:

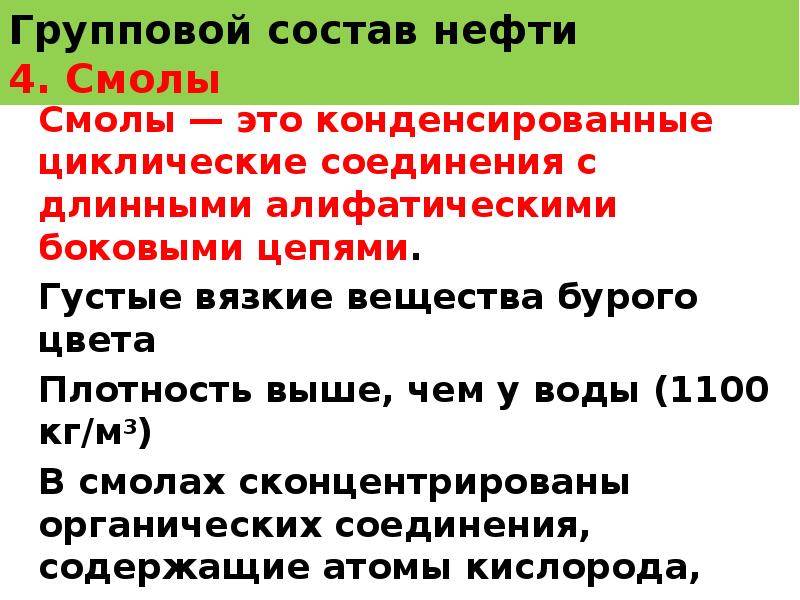

Групповой состав нефти 4. Смолы Смолы — это конденсированные циклические соединения с длинными алифатическими боковыми цепями. Густые вязкие вещества бурого цвета Плотность выше, чем у воды (1100 кг/м3) В смолах сконцентрированы органических соединения, содержащие атомы кислорода, азота, серы: содержание гетероатомов достигает 14 % масс.

Слайд 62

Описание слайда:

ГРУППОВОЙ СОСТАВ 5. Асфальтены Асфальтены — полициклические ароматические сильно конденсированные системы с короткими алифатическими боковыми цепями.

Слайд 63

Описание слайда:

ГРУППОВОЙ СОСТАВ 5. Асфальтены

Слайд 64

Описание слайда:

Гетероатомные соединения нефти Серосодержащие Кислородсодержащие Азотсодержащие Концентрация гетероатомных соединений (особенно сероорганических) - это один из основных параметров, оказывающий влияние на цену нефти

Слайд 65

Описание слайда:

Серосодержащие соединения Содержание сернистых соединений в нефтях колеблется в широких пределах — от следовых количеств до 7 % маcc. Насчитывают более 200 различных сернистых соединений

Слайд 66

Описание слайда:

Серосодержащие соединения В сырой нефти сера содержится в виде серы элементарной: S сероводорода: H – S – Н меркаптанов: CH3 – CH2 – SH cульфидов: CH3 – S – CH3 дисульфидов: CH3 – S – S – CH3 ароматических гетероциклических соединений

Слайд 67

Описание слайда:

Азотсодержащие соединения Большая часть азота сосредоточена в смолистых веществах нефти Азотистые соединения нефтей подразделяют на две основные группы: 1. азотистые основания 2. «нейтральные» (слабоосновные)

Слайд 68

Описание слайда:

Азотсодержащие соединения Азотистые основания равномерно распределены по фракциям нефти и составляют от 20 до 40 % масс. от общего количества азотистых соединений

Слайд 69

Описание слайда:

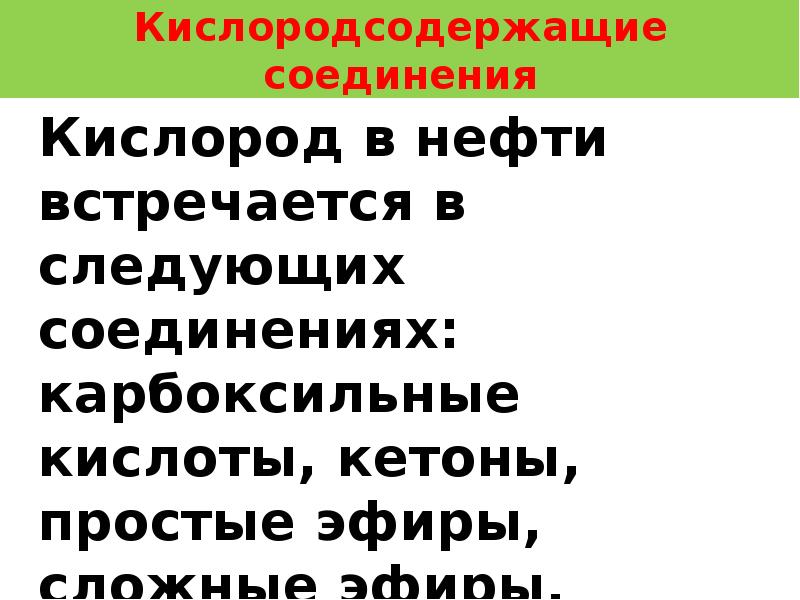

Кислородсодержащие соединения Кислород в нефти встречается в следующих соединениях: карбоксильные кислоты, кетоны, простые эфиры, сложные эфиры, фенолы, спирты.

Слайд 70

Описание слайда:

Фракционный состав нефти Разгонка (фракционирование, дистилляция) нефти при атм. давлении от нач. выкип. до 100 °С — петролейная фракция (до 70 °С — легкий, от 70 до100 °С – тяжелый петролейный эфир); 100-180 °С — бензиновая фракция; 140-180°С — лигроиновая фракция; 140-220 °С — керосиновая фракция; 180-350 °С или 220-350 °С — дизельная фракция; более 350 °С — мазут (остаток).

Слайд 71

Описание слайда:

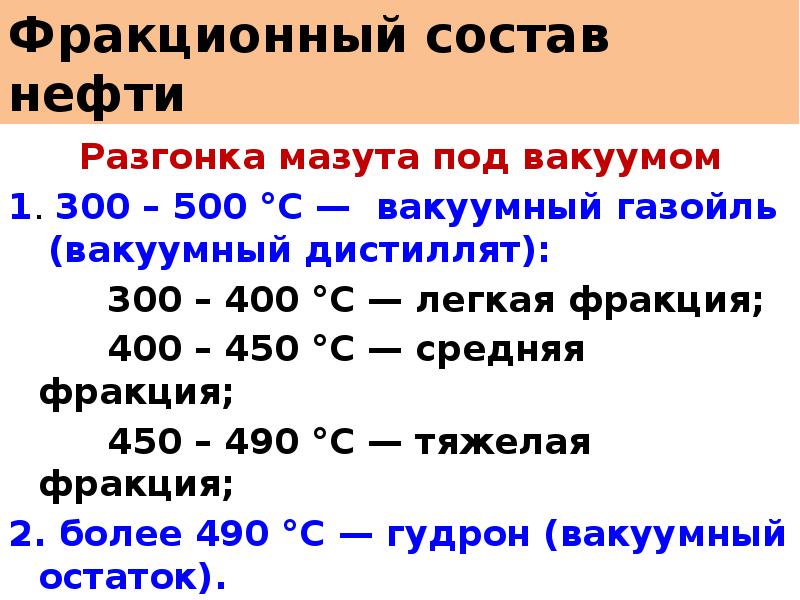

Фракционный состав нефти Разгонка мазута под вакуумом 1. 300 – 500 °С — вакуумный газойль (вакуумный дистиллят): 300 – 400 °С — легкая фракция; 400 – 450 °С — средняя фракция; 450 – 490 °С — тяжелая фракция; 2. более 490 °С — гудрон (вакуумный остаток).

Слайд 72

Описание слайда:

Кривые разгонки нефти

Слайд 73

Описание слайда:

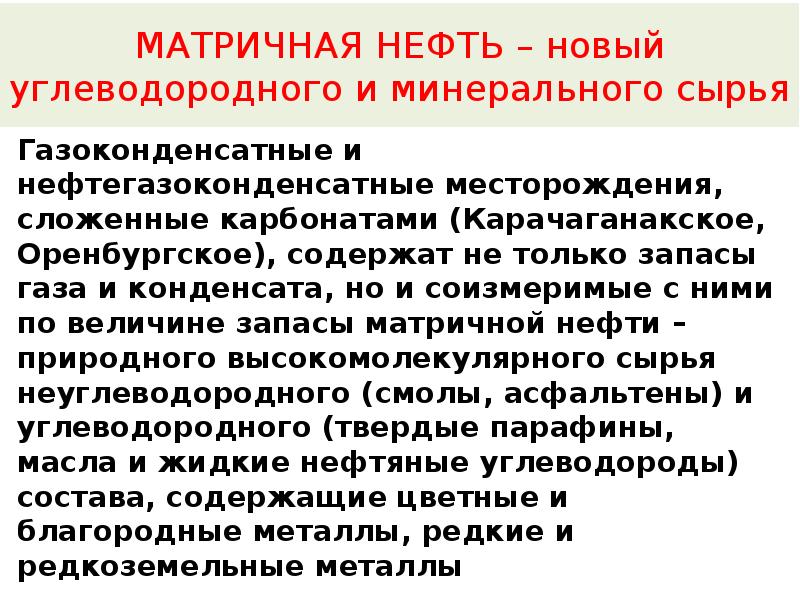

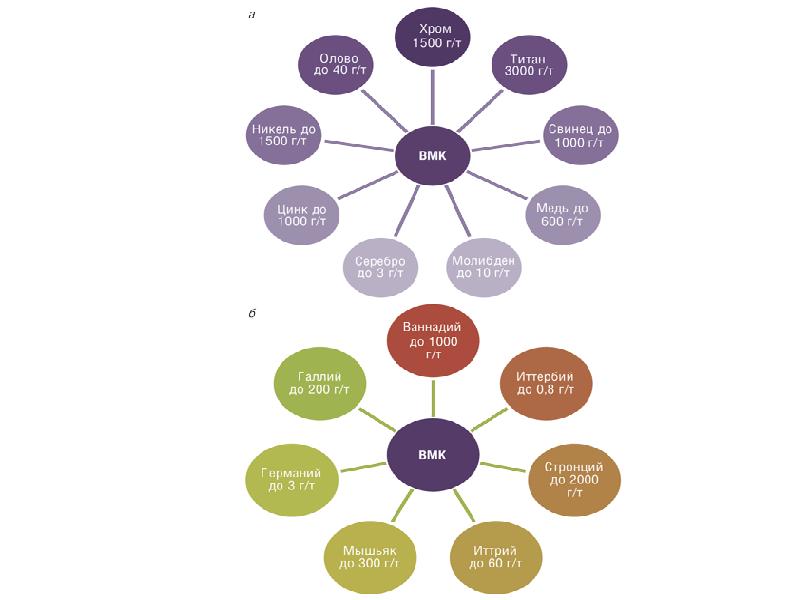

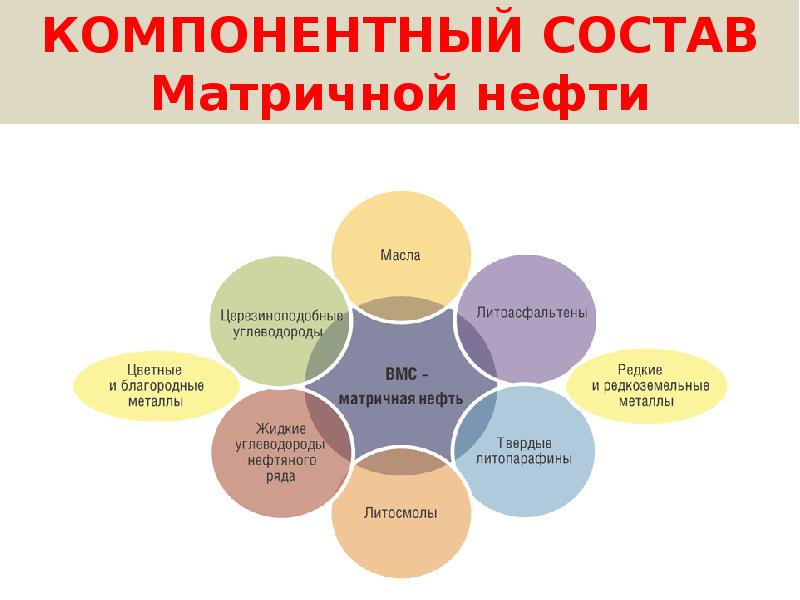

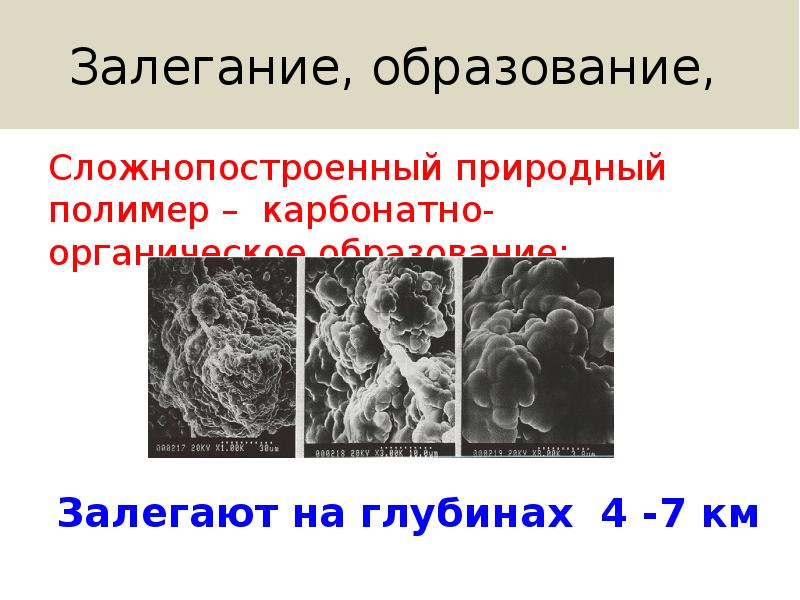

МАТРИЧНАЯ НЕФТЬ – новый углеводородного и минерального сырья Газоконденсатные и нефтегазоконденсатные месторождения, сложенные карбонатами (Карачаганакское, Оренбургское), содержат не только запасы газа и конденсата, но и соизмеримые с ними по величине запасы матричной нефти – природного высокомолекулярного сырья неуглеводородного (смолы, асфальтены) и углеводородного (твердые парафины, масла и жидкие нефтяные углеводороды) состава, содержащие цветные и благородные металлы, редкие и редкоземельные металлы
