Вы можете ознакомиться и скачать презентацию на тему Теоретическое и экспериментальное исследования диаграмм фазовых равновесий. Доклад-сообщение содержит 37 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Теоретическое и экспериментальное исследования диаграмм фазовых равновесий

Слайд 2

Описание слайда:

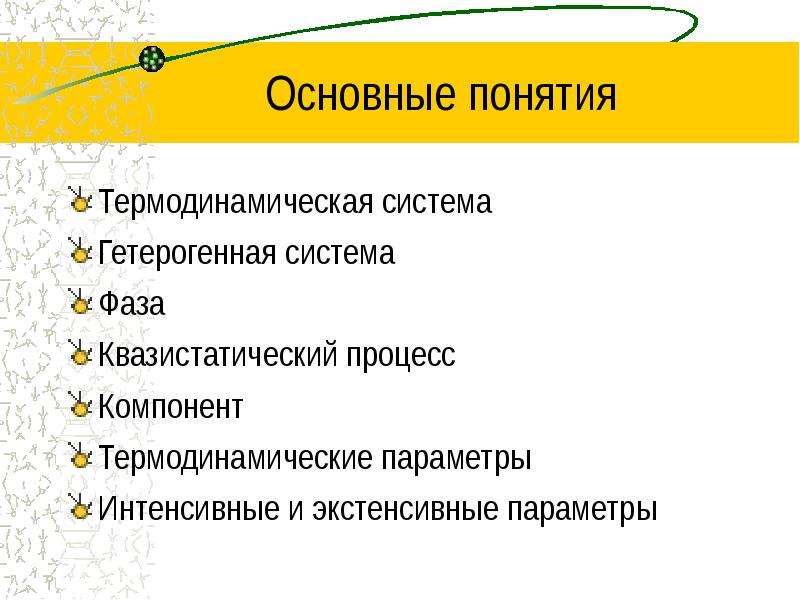

Основные понятия Термодинамическая система Гетерогенная система Фаза Квазистатический процесс Компонент Термодинамические параметры Интенсивные и экстенсивные параметры

Слайд 3

Описание слайда:

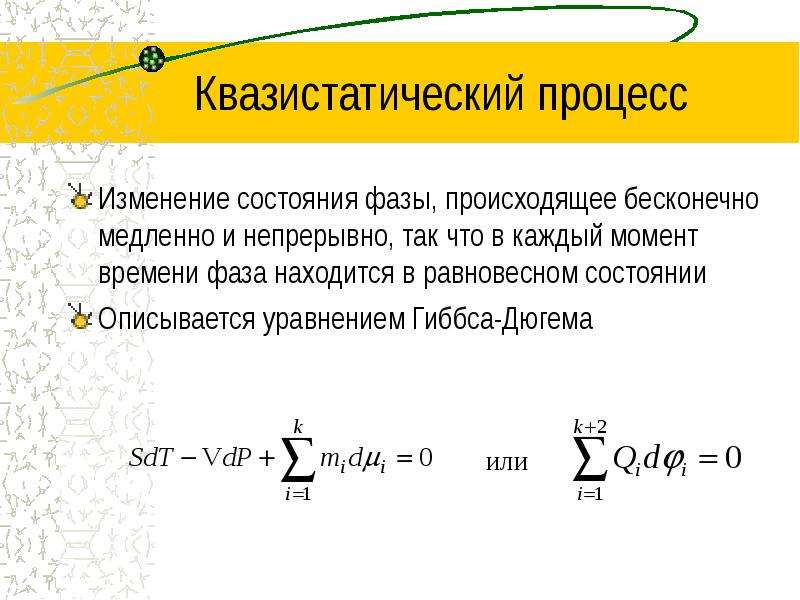

Квазистатический процесс Изменение состояния фазы, происходящее бесконечно медленно и непрерывно, так что в каждый момент времени фаза находится в равновесном состоянии Описывается уравнением Гиббса-Дюгема

Слайд 4

Описание слайда:

Условия равновесия фаз

Слайд 5

Описание слайда:

Интенсивные и экстенсивные параметры Два типа параметров интенсивные (i) : T,(-P),i экстенсивные (Qi) : V,S,xi Связанные пары экстенсивных и интенсивных параметров, называются сопряженными T-S, (-P)-V,  -m

Слайд 6

Описание слайда:

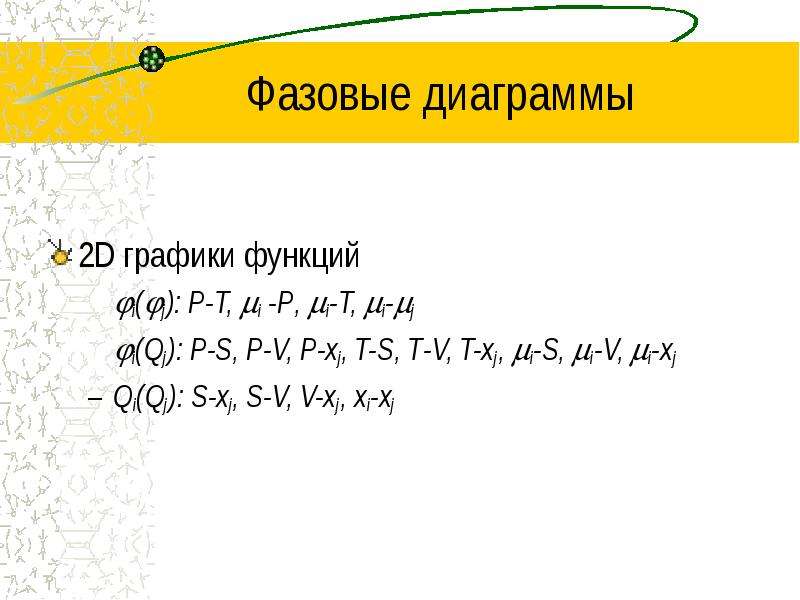

Фазовые диаграммы 2D графики функций i(j): P-T, i -P, i-T, i-j i(Qj): P-S, P-V, P-xj, T-S, T-V, T-xj, i-S, i-V, i-xj Qi(Qj): S-xj, S-V, V-xj, xi-xj

Слайд 7

Описание слайда:

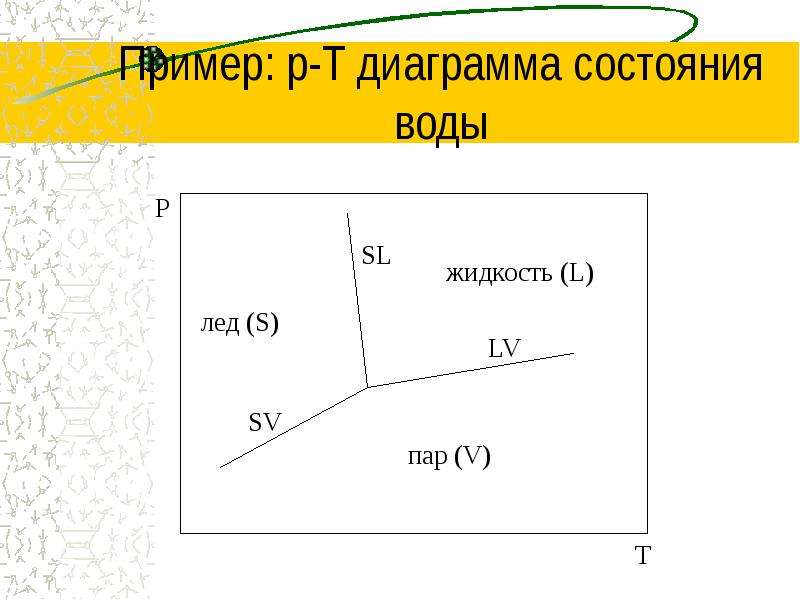

Пример: p-T диаграмма состояния воды

Слайд 8

Описание слайда:

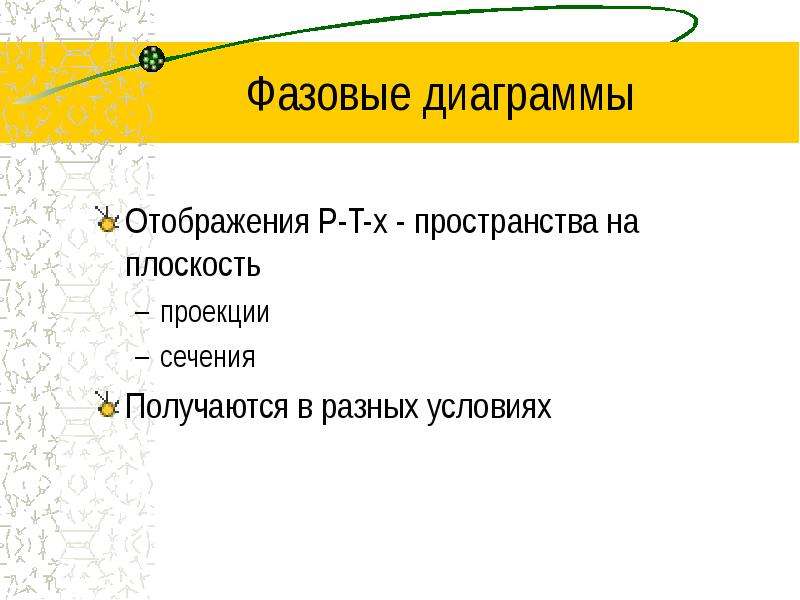

Фазовые диаграммы Отображения P-T-x - пространства на плоскость проекции сечения Получаются в разных условиях

Слайд 9

Описание слайда:

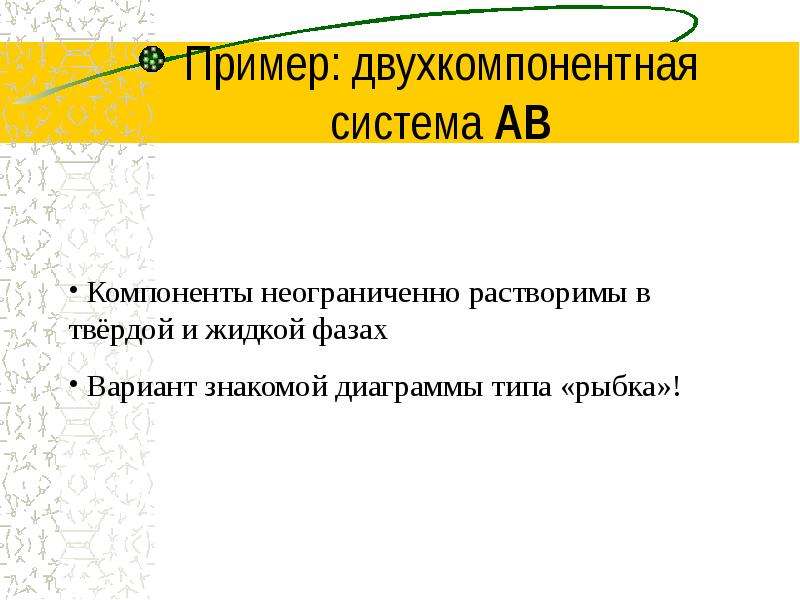

Пример: двухкомпонентная система AB

Слайд 10

Описание слайда:

Система AB в P-T-x пространстве

Слайд 11

Описание слайда:

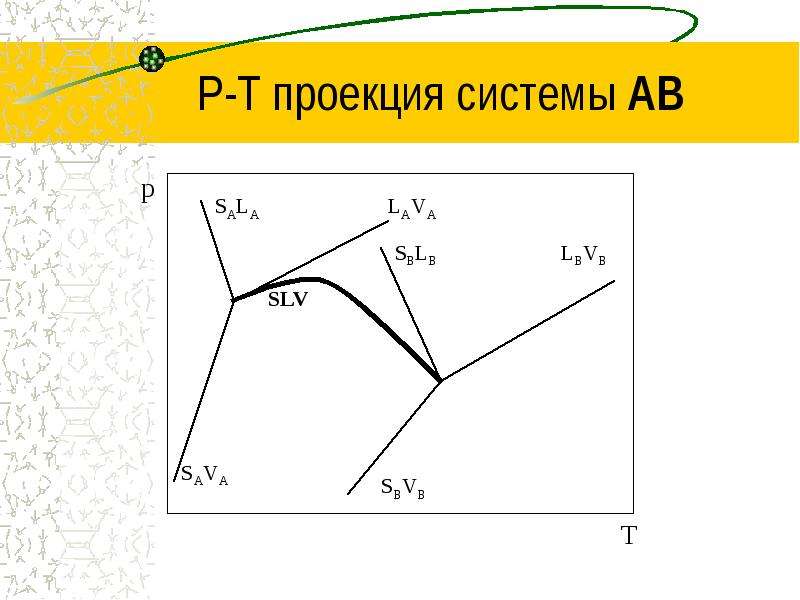

P-T проекция системы AB

Слайд 12

Описание слайда:

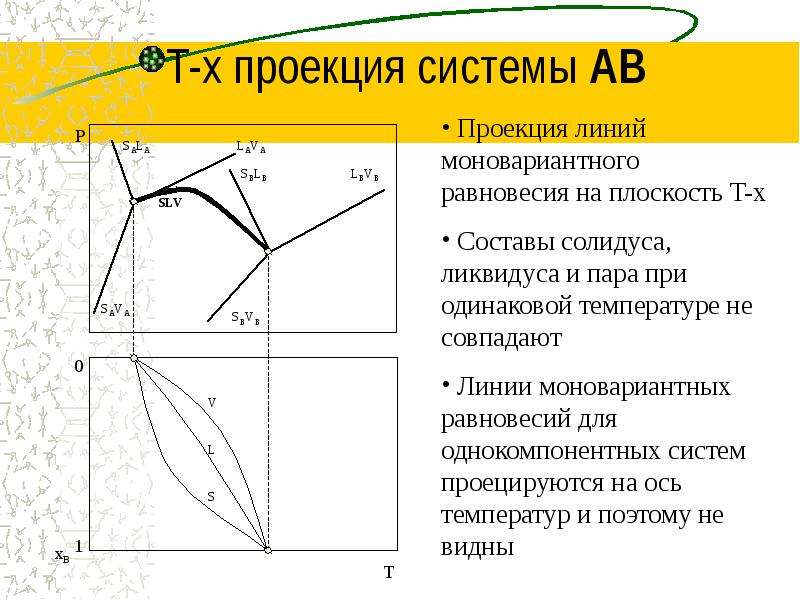

T-x проекция системы AB

Слайд 13

Описание слайда:

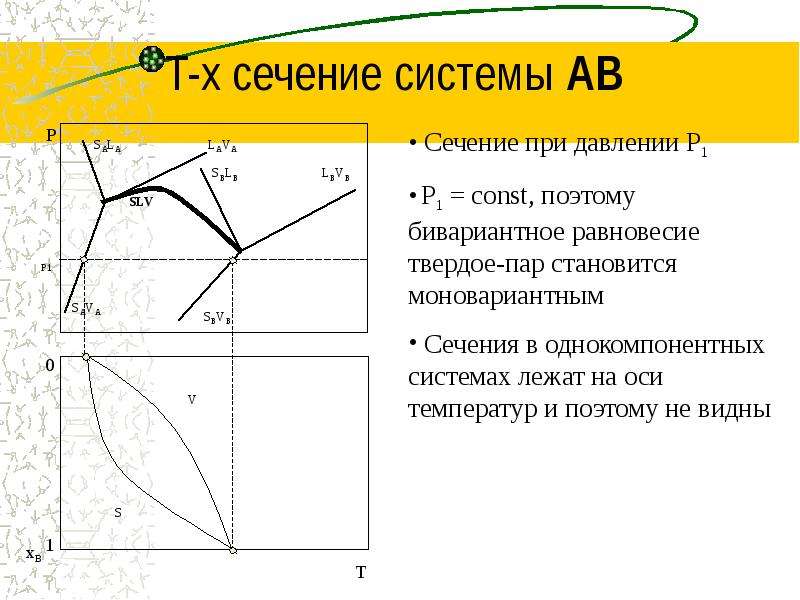

T-x сечение системы AB

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

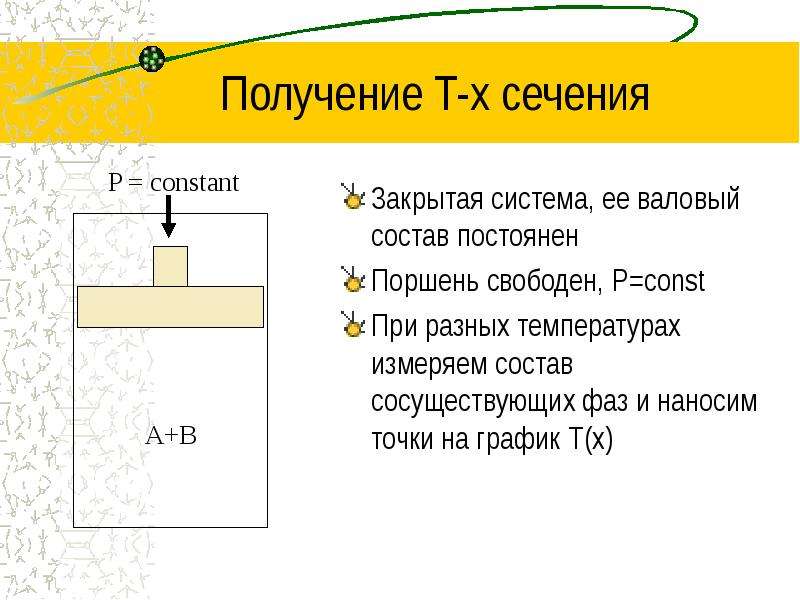

Получение T-x сечения Закрытая система, ее валовый состав постоянен Поршень свободен, P=const При разных температурах измеряем состав сосуществующих фаз и наносим точки на график T(x)
